Adams Generation II Bass Drum with Free Suspended... User manual

Experience the
Sound of Quality
Generation II Bass Drum with Free Suspended Stand
Generation II Bass Drum with Tilting Stand
Manual
Generation II Konzert Große Trommel mit Free Suspended Stander
Generation II Konzert Große Trommel mit Tilting Ständer
Handbuch
English | Deutsch
Adams Musical Instruments | Version 1.0
Generation II Bass Drum with Free Suspended Stand
Generation II Konzert Große Trommel mit Free Suspended Stander

Thank you for choosing a new Adams Musical Instrument. We hope that you will gain pleasure and
enjoyment from your new instrument, and we are confident that it will bring you many years of musical
satisfaction. All Adams Musical Instruments are cleverly designed to the smallest detail, and are con-
structed with care and the highest levels of craftsmanship in Thorn, Holland.
Adams Musical Instruments are the choice of world-class soloists, orchestras, educators, and com-
posers because of the firm’s continued dedication to producing the finest sounding instruments pos-
sible through innovation and superior craftsmanship. Andre Adams, the company’s founder, began
repairing brass instruments in 1971, and gained experience as an instrument maker with many well-
known firms in Europe. Music was his hobby, engineering his passion. The importance of scientific in-
novation in establishing production quality and continuity, along with important relationships with top
professional and amateur musicians, has led the company to emerge as one of the world’s largest
percussion instrument manufacturers. Adams’ corporate vision is passion for music: creating instru-
ments by musicians, for musicians. Experience Adams—Experience The Sound of Quality.
Vielen Dank dass Sie sich für ein neues Musikinstrument von Adams entschieden haben! Wir hoffen,
dass Sie viel Vergnügen und Freude an Ihrem neuen Musikinstrument haben werden. Doch wir können
Ihnen jetzt schon versprechen, dass Ihnen Ihr Instrument viele Jahre lang höchsten musikalischen Klang-
genuss bescheren wird! Alle Musikinstrumente von Adams wurden sorgfältig, bis ins kleinste Detail ent-
worfen, und werden auf höchstem handwerklichem Niveau im niederländischen Thorn gefertigt.
Solisten, Komponisten, Orchester und Musikschulen von Weltrang entscheiden sich für Musikinstrumen-
te von Adams, da die Firma schon seit jeher nur die bestklingendsten Instrumente, mit innovativen Ver-
fahren und handwerklichem Geschick produziert. 1971 begann Gründer André Adams mit der Reparatur
von Blasinstrumenten und erweiterte bei vielen renommierten Instrumentenbauern Europas seine Erfah-
rungen als Instrumentenmacher. Wenn auch Musik schon immer das Hobby von André Adams war, so ist
die Konstruktion von Musikinstrumenten seine Leidenschaft. Die Bedeutung, die Adams neben seinen
guten Kontakten zu Profi- und Amateurmusikern der Spitzenklasse,sowie den technisch-wissenschaftli-
chen Innovationen als wesentlichen Beitrag zu einer kontinuierlichen Produktqualität beimaß, ließen das
Unternehmen zu einem der weltgrößten Schlaginstrumentenhersteller werden. Die Unternehmensvision
von Adams lautet schlicht und einfach: Leidenschaft für Musik, sowie das Motto: Musikinstrumente, die
von Musikern für Musiker geschaffen werden! Erleben Sie ein hochqualitatives Klangerlebnis – Erleben
Sie Adams!
Scan this QR code to check for the
latest version of this manual, or
visit: www.adams.nl/manuals/
Scannen Sie diesen QR-Code ein,
um die neueste Ausgabe dieses
Handbuchs zu erhalten. Oder
besuchen Sie:
www.adams.nl/manuals/
Preface Vorwort Contents Inhalt
Confirmation of packing contents
Assembly / Adjustment
Use and Care
Specifications
Accessories
Warranty
Überprüfung des Verpackungsinhalts
Zusammenbau / Instrumentenstimmung
Verwendung und Pflege
Spezifikationen
Zubehör
Garantie
3
4
8
9
11
12
3
4
8
9
11
12
www.adams-music.com

Generation II Bass Drum Manual www.adams-music.com
Confirmation of packing contents
The cartons of your new instrument contain the components pictured below.
Überprüfung des
Verpackungsinhalts
Die Verpackung Ihres neuen Musik-instruments muss die untenstehend
abgebildeten Komponenten enthalten.
2
3

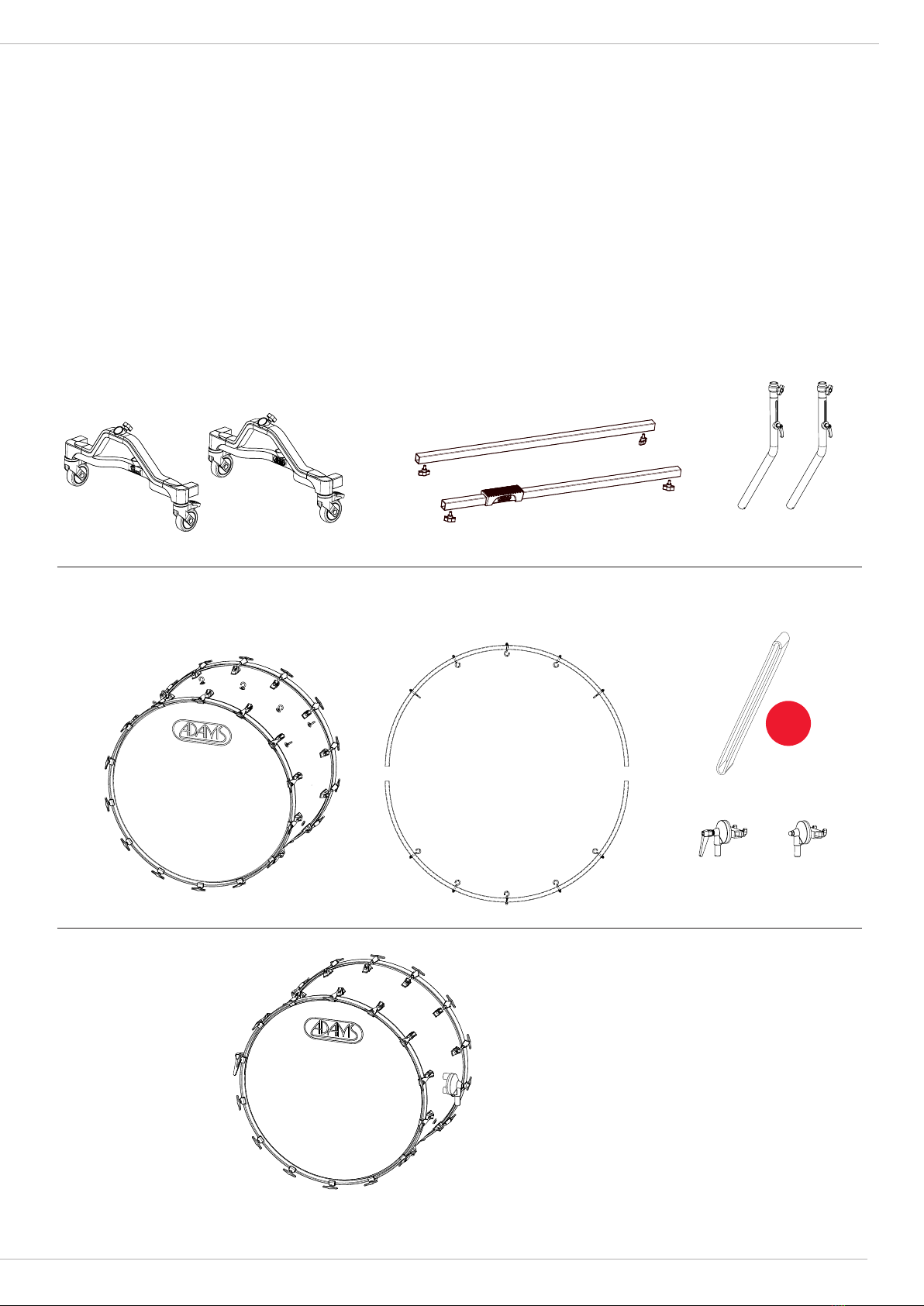

Free Suspended and Tilting Stands
Free Suspended und Tilting Ständer
Free Suspended Stand
Free Suspended Ständer
Tilting Stand
Tilting Ständer
Side pieces
Fußstücken Connection rods
Querstangen
Bass Drum
Große Trommel
Bass Drum with tilter mechanisms
Große Trommel mit Kippmechanismus
Suspension ring
Tragring
Height adjustable side tubes
Höhenverstellbaren Seitenrohre
Tilter mechanisms
Kippmechanismus
Suspension bands
Aufhängebänder 19X

Bass Drum with Free Suspended Stand is used for demonstation purposes in this guide. The general assembly process for
Bass Drum with Tilting Stand is the same but excludes steps 3-5.
Für Demonstrationszwecke wird in diesem Handbuch die Große Trommel mit Free Suspended Ständer beschrieben. Der
allgemeine Montageprozess für die Große Trommel mit Tilting Ständer ist ähnlich, aber ohne die Schritte 3 – 5.

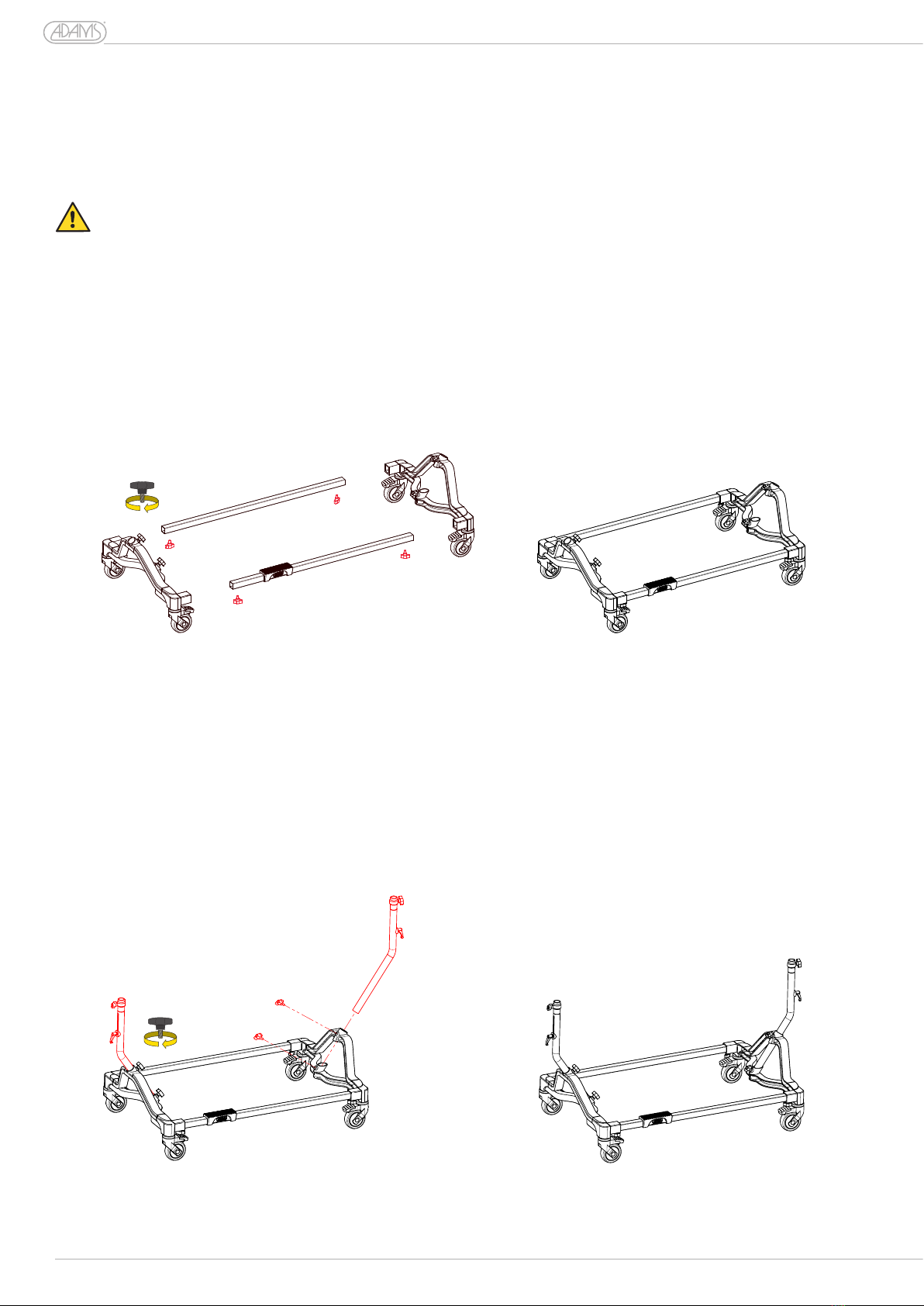

Attach the connection rods to the side pieces and secure in place with the wing screws.
Befestigen Sie die Querstangen an den Fußstücken und sichern diese mit den Flügelschrauben.
1
Insert the height adjustable side tubes into the side pieces and secure in place with the wing screws.
Führen Sie die höhenverstellbaren Seitenrohre in die Fußstücke ein und befestigen diese mit den Flügelschrauben.
2
Assembly and Adjustment Zusammenbau und Instrumentenstimmung
www.adams-music.com

Generation II Bass Drum Manual www.adams-music.com
4
5
Always assemble the instrument with two people!
Bauen Sie das Instrument immer zu zweit zusammen!

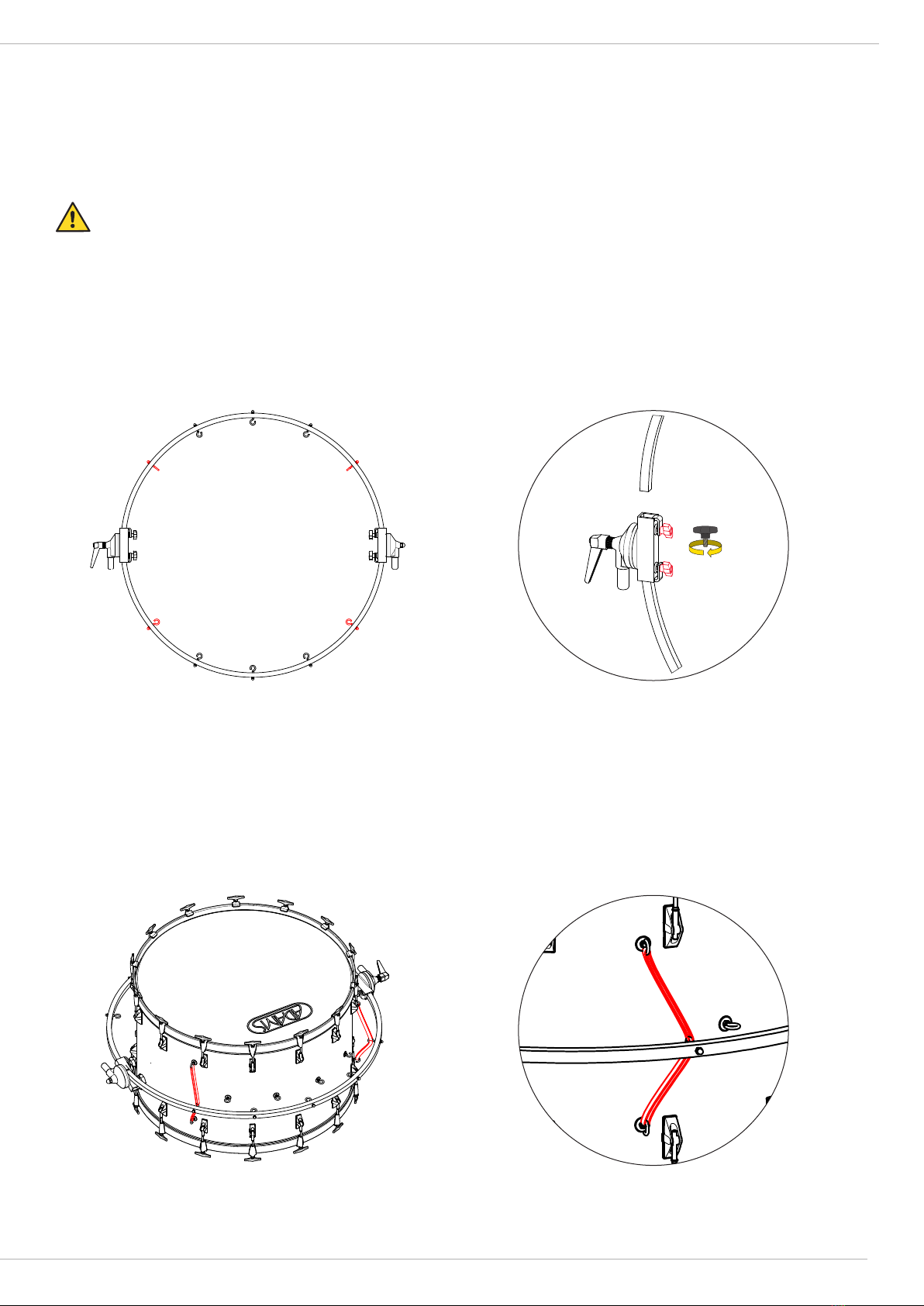

The two halves of the suspension ring are different. The half with two hooks turned sideways is the top half of the ring. As seen in the drawings, connect
the two halves of the suspension ring with the tilter mechanisms. Secure in place with the wing screws.
Die beiden Hälften des Tragringes sind unterschiedlich. Die Hälfte mit den zwei seitlich gedrehten Haken, ist die obere Hälfte des Ringes. Wie in den
Zeichnungen dargestellt, verbinden Sie die beiden Hälften des Tragringes mit dem Kippmechanismus, und drehen anschließend die Flügelschrauben
fest.
3
Set the bass drum on the floor and place the ring around it. Position the logo with the top side of the ring. Connect the drum to the two sideways hooks
(shown in red) on the top half of the ring. Do not attach all of the bands on this side of the ring at this time.
Legen Sie die Große Trommel auf den Boden und führen Sie den Ring über die Trommel. Platzieren Sie das Logo in der oberen Hälfte des Tragringes.
Verbinden Sie nun die Große Trommel mit den beiden seitlich gedrehten Haken an der oberen Hälfte des Ringes. Befestigen Sie aber jetzt noch nicht
alle Aufhängebänder an dieser Seite des Ringes.
4
Assembly and Adjustment Zusammenbau und Instrumentenstimmung

Insert the tilting mechanisms into the side pieces and secure in place with the wing screws. Note the position of the locking handle and the footrest.
Führen Sie den Kippmechanismus in die Seitenteile ein und befestigen diesen mit den Flügelschrauben. Beachten Sie die Position des
Verriegelungsgriffes und der Fußstütze.
Fully connect the suspension ring to the drum. First connect the bottom half and then the top half. Begin at one side and connect hook to hook as seen
in the drawings.
Verbinden Sie nun den Tragring komplett mit der Trommel, indem Sie zunächst die Aufhängebänder an der unteren Hälfte und dann an der
oberen Hälfte des Ringes befestigen. Fangen Sie an einer Seite an und verbinden Sie von Haken zu Haken, wie auf der Zeichnung dargestellt.
5
6
1
2
www.adams-music.com

Generation II Bass Drum Manual www.adams-music.com

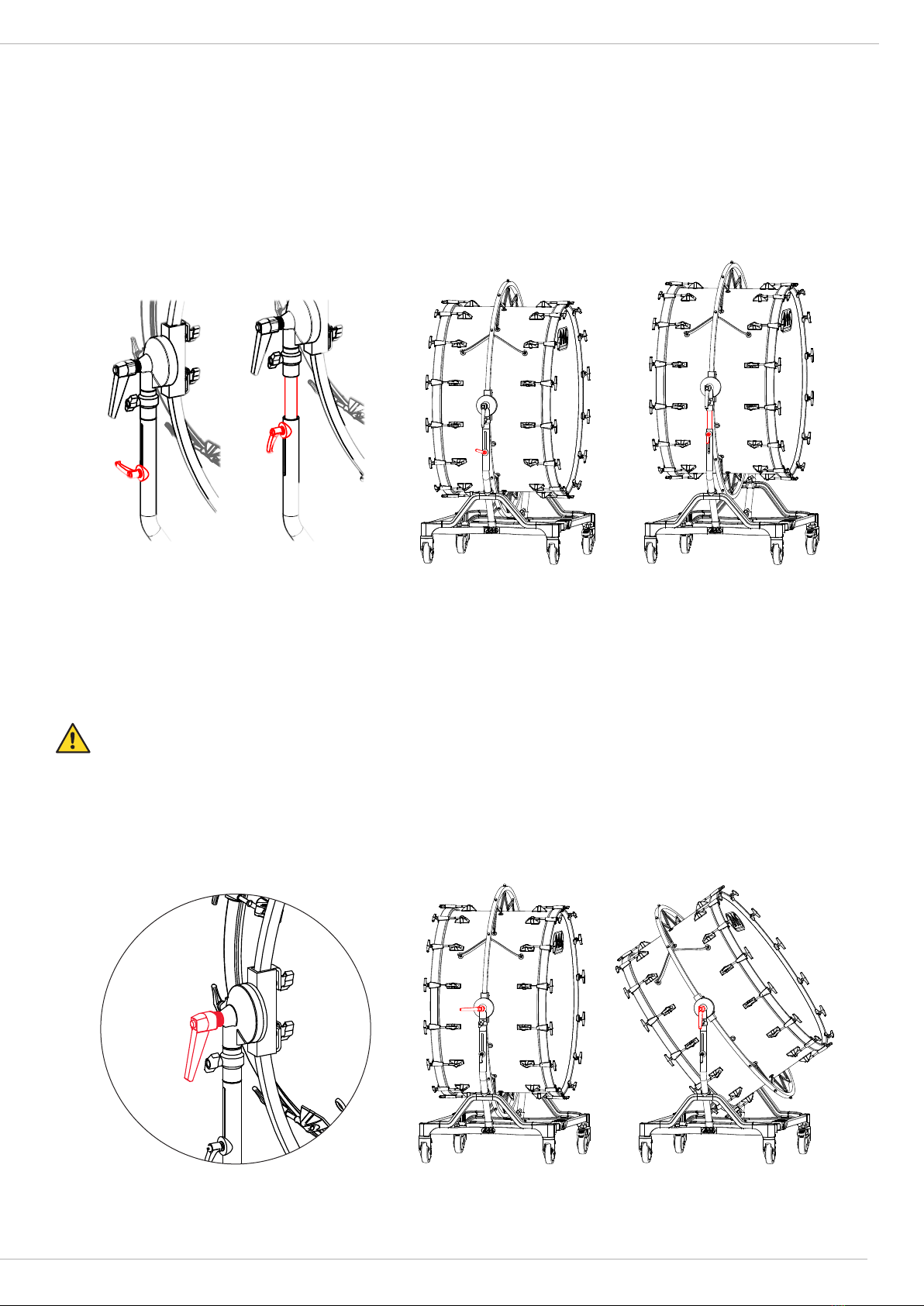

Height Adjustment: With two people, adjust the height of both sides at the same time. Loosen the wing screws, adjust to the desired height, and
then secure in place with the wing screws.
Höhenverstellung: Das Einstellen der Höhe muss gleichzeitig an beiden Seiten erfolgen, dazu benötigen Sie zwei Personen. Lösen Sie
die Flügelschrauben, stellen Sie die gewünschte Höhe ein und sichern diese mit den Flügelschrauben.
7
Tilting Adjustment: Set the angle by turning the locking handle to the left to unlock the mechanism, tilting the drum to the desired angle, and then
turning the locking handle to the right to lock the mechanism.
Einstellung des Kippmechanismus: Drehen Sie den Verriegelungsgriff nach links um den Mechanismus zu entriegeln. Kippen Sie die
Trommel in den gewünschten Winkel, und drehen Sie dann den Verriegelungshebel nach rechts, um den Mechanismus zu verriegeln.
The tilting mechanism requires very little pressure to hold the drum in position. Do not overtighten the locking handle!
Der Tilting Mechanismus erfordert nur sehr wenig Druck um die Trommel in Position zu halten. Ziehen Sie bitte den Hebel nicht zu fest an!
8
6
7

As with any fine musical instrument, routine care and maintenance is impor-
tant to ensure a long lifetime for your instrument. As necessary, Adams
Musical Instruments recommends the following for your instrument:
• Mallets: Only use the appropriate mallets for your instrument.
Using excessively hard mallets will cause denting or damage that is not
covered by warranty
• Stand: Clean the metal stand of dust and debris with a soft, lint free cloth.
• Suspension Bands: Replace the rubber suspension bands when they
show signs of wear.
• Use and Storage: Do not use or store your instrument in environments
that are excessively hot or cold, excessively humid or dry, or have exces-
sive dust.
• Transport:
1. Use good judgment when moving the instrument: avoid stairs and
sloped surfaces; secure the instrument by its frame during transport.
2. Always carefully lift the instrument over rough or uneven
surfaces.
3. When moving the instrument by vehicle, disassemble and
secure each component separately and then reassemble.
Wie jedes empfindliche Musikinstrument bedarf auch Ihr Instrument regel-
mäßiger Pflege und Wartung, damit Sie lange Freude an Ihrem Instrument
haben. Adams Musical Instruments empfiehlt Ihnen für Ihr Instrument fol-
gende Tipps zur Pflege und für einen richtigen Umgang:
• Schlägel: Verwenden Sie für Ihr Instrument ausschließlich geeignete
Schlägel. Der Einsatz von übermäßig harten Schlägeln verursacht Druck-
und sonstige Beschädigungen, die nicht von der Garantie abgedeckt sind.
• Rahmenständer: Befreien Sie den Rahmenständer aus Metall mit einem
weichen und fusselfreien Tuch von Staub und Verschmutzungen.
• Aufhängebänder: Ersetzen Sie die Gummiaufhängebänder wenn notwendig.
• Einsatz- und Lagerungsbedingungen: Musikinstrument nicht unter Bedin-
gungen einsetzen oder lagern, die übermäßiger Wärme, Kälte, Feuchtig-
keit, Trockenheit oder Staub ausgesetzt sind.
• Transport:
1. Seien Sie beim Transport des Musikinstruments besonders vorsich-
tig: Vermeiden Sie Treppenstufen sowie abschüssige Böden und si-
chern Sie das Musikinstrument während des Transports an dessen
Rahmen.
2. Heben Sie beim Transport über unebenen Flächen das Musikinstru-
ment immer vorsichtig an.
3. Beim Transport mit einem Fahrzeug müssen Sie die einzelnen Kom-
ponenten der Große Trommel zerlegen und am Zielort wieder zusam-
menbauen.
Adjust the position of the footrest.
Justieren Sie die Position der Fußstütze.
9
Use and Care Verwendung und Pflege
www.adams-music.com

Generation II Bass Drum Manual www.adams-music.com
8
9
2BDIIF28 2BDIIF2822 2BDIIF32 2BDIIF3222 2BDIIF36 2BDIIF3622 2BDIIF40 2BDIIF4022
SHELL SIZE
KESSELGRÖßE
28" x 18" 28" x 22" 32" x 18" 32" x 22" 36" x 18" 36" x 22" 40" x 18" 40" x 22"
HEAD TYPE
FELLSORTE REMO Fiberskyn 3
TILTING RANGE
SCHWENKBAR 360˚
STAND OPTION
STÄNDERMODELLE Free Suspended
HEIGHT ADJUSTMENT**
HÖHENVERSTELLUNG**
1278 - 1378 mm 1329 - 1429 mm 1380 - 1480 mm 1416 - 1516 mm
DIMENSIONS
ABMESSUNGEN
Width 690
Seite
Length 1197
Länge
Width 690
Seite
Length 1197
Länge
Width 690
Seite
Length 1289
Länge
Width 690
Seite
Length 1289
Länge
Width 690
Seite
Length 1400
Länge
Width 690
Seite
Length 1400
Länge
Width 690
Seite
Length 1502
Länge
Width 690
Seite
Length 1502
Länge
2BDIIF28F 2BDIIF2822F 2BDIIF32F 2BDIIF3222F 2BDIIF36F 2BDIIF3622F 2BDIIF40F 2BDIIF4022F
SHELL SIZE
KESSELGRÖßE
28" x 18" 28" x 22" 32" x 18" 32" x 22" 36" x 18" 36" x 22" 40" x 18" 40" x 22"
HEAD TYPE
FELLSORTE REMO Fiberskyn 3
TILTING RANGE
SCHWENKBAR 360˚
STAND OPTION
STÄNDERMODELLE Free Suspended with Field Wheels
HEIGHT ADJUSTMENT**
HÖHENVERSTELLUNG**
1287 - 1387 mm 1338 - 1438 mm 1389 - 1489 mm 1425 - 1525 mm
DIMENSIONS
ABMESSUNGEN
Width 690
Seite
Length 1197
Länge
Width 690
Seite
Length 1197
Länge
Width 690
Seite
Length 1289
Länge
Width 690
Seite
Length 1289
Länge
Width 690
Seite
Length 1400
Länge
Width 690
Seite
Length 1400
Länge
Width 690
Seite
Length 1502
Länge
Width 690
Seite
Length 1502
Länge
Specifications subject to change without notice
Änderungen ohne Ankündigung vorbehalten
Specifications Spezifikationen
Generation II Bass Drum with Free Suspended Stand
Generation II Konzert Große Trommel mit Free Suspended Ständer
Generation II Bass Drum with Free Suspended Stand and Field Wheels
Generation II Konzert Große Trommel mit Free Suspended Ständer und Field Räder

Specifications Spezifikationen
2BDIIV28 2BDIIV2822 2BDIIV32 2BDIIV3222 2BDIIV36 2BDIIV3622 2BDIIV40 2BDIIV4022
SHELL SIZE
KESSELGRÖßE
28" x 18" 28" x 22" 32" x 18" 32" x 22" 36" x 18" 36" x 22" 40" x 18" 40" x 22"
HEAD TYPE
FELLSORTE REMO Fiberskyn 3
TILTING RANGE
SCHWENKBAR 360˚
STAND OPTION
STÄNDERMODELLE Tilting (Direct Mount)
HEIGHT ADJUSTMENT**
HÖHENVERSTELLUNG**
1183 - 1283 mm 1234 - 1334 mm 1280 - 1380 mm 1330-1430 mm
DIMENSIONS
ABMESSUNGEN
Width 690
Seite
Length 996
Länge
Width 690
Seite
Length 996
Länge
Width 690
Seite
Length 1098
Länge
Width 690
Seite
Length 1098
Länge
Width 690
Seite
Length 1200
Länge
Width 690
Seite
Length 1200
Länge
Width 690
Seite
Length 1301
Länge
Width 690
Seite
Length 1301
Länge
Specifications subject to change without notice
Änderungen ohne Ankündigung vorbehalten
Generation II Bass Drum with Tilting Stand
Generation II Konzert Große Trommel mit Tilting Ständer

Generation II Bass Drum Manual www.adams-music.com
10
11
Accessories Zubehör
Bass drum Symphonic small BD0
Bass drum Symphonic large BD1
Bass drum Symphonic roller BD2
Bass drum flipstick BD3
(pair of 2)
Scan this QR code for a full
selection of Adams Mallets, or
visit www.adams.nl/mallets/
Scannen Sie diesen QR- Code für
eine komplette Übersicht aller
Adams-Schlägel, oder besuchen
Sie www.adams.nl/mallets/
4MTST
Table for Mallets and Accessories
Tisch für Mallets und zubehör
Concert Bass drum
Cover Bass Drum Size / Stand Model
4TRHNBD28 28 x 18 Concert Bass Drum on Free Suspended Stand
4TRHNBD32 32 x 18 Concert Bass Drum on Free Suspended Stand
4TRHNBD36 36 x 18 Concert Bass Drum on Free Suspended Stand
4TRHNBD40 40 x 18 Concert Bass Drum on Free Suspended Stand
4TRHNBD28H 28 x 22 Concert Bass Drum on Free Suspended Stand
4TRHNBD32H 32 x 22 Concert Bass Drum on Free Suspended Stand
4TRHNBD36H 36 x 22 Concert Bass Drum on Free Suspended Stand
4TRHNBD40H 40 x 22 Concert Bass Drum on Free Suspended Stand
Cover Bass Drum Size / Stand Model
4TRHNBDV28 28 x 18 Concert Bass Drum on Tilting Stand
4TRHNBDV32 32 x 18 Concert Bass Drum on Tilting Stand
4TRHNBDV36 36 x 18 Concert Bass Drum on Tilting Stand
4TRHNBDV40 40 x 18 Concert Bass Drum on Tilting Stand
4TRHNBDV28H 28 x 22 Concert Bass Drum on Tilting Stand
4TRHNBDV32H 32 x 22 Concert Bass Drum on Tilting Stand
4TRHNBDV36H 36 x 22 Concert Bass Drum on Tilting Stand
4TRHNBDV40H 40 x 22 Concert Bass Drum on Tilting Stand

Adams Musical Instruments
Aziëstraat 17-19
NL-6014 DA Ittervoort
The Netherlands
Phone [phone]
Fax [phone]
P.O. Box 3514
NL-6017 ZG Thorn
The Netherlands
[email protected]
www.adams-music.com
Adams Musical Instruments is pleased to guarantee all Percussion Instrument for a period of one year from the original purchase date from your authorized
Adams dealer.
This warranty specifically excludes:
• Wear from normal use
• Damage from neglect, abuse, accident, or improper maintenance
• Exposure to extremes in temperate or humidity
• Heads, Mallets, and Keyboard Bars
Adams Musical Instruments reserves the right to determine whether the asserted defects were caused by the above mentioned conditions or not. Please
contact the authorized Adams dealer from which your instrument was originally purchased for warranty service. Warranty coverage may vary from country
to country; please contact your dealer/distributor for relevant details.
Garantie
Adams Musical Instruments gewährt ab Kaufdatum bei Ihrem autorisierten Adams-Händler auf alle Schlaginstrumente ein Jahr Garantie.
Folgende Umstände und Komponenten sind vom Garantieumfang ausgeschlossen:
• normaler Verschleiß.
• Beschädigungen aufgrund falscher Verwendung, Schadensfall oder unsachgemäßer Pflege und Wartung.
• Beschädigungen des Musikinstruments aufgrund extremer Temperatur- und Feuchtigkeitswerte.
• Felle, Schlägel und Klangplatten.
Adams Musical Instruments behält sich das Recht auf eigene Beurteilung vor, ob die Beschädigungen von den oben genannten Umständen stammen.
Nehmen Sie bei Inanspruchnahme von Garantieleistungen bitte Kontakt zu einem autorisierten Adams-Händler auf. Der Garantieumfang kann von Land
zu Land unterschiedlich ausfallen. Weitere Einzelheiten erfahren Sie von Ihrem Händler bzw.Vertriebspartner.
Warranty
www.twitter.com
/AdamsPercussion
www.facebook.com
/AdamsPercussion
Article Number 4ZZZA000BDP00
www.adams-music.com
