ADS AKX-GM7 User manual

REVISION DATE
20151222
DOCUMENT NUMBER
NOTICE The manufacturer will accept no responsability for any electrical
damage resulting from improper installation of this product, be that either
damage to the vehicle itself or to the installed device. This device must be in-
stalled by a certified technician. Please review the Installation Guide carefully
before beginning any work.
BEFORE INSTALLATION
1- Connect module to computer
2- Login to Weblink account
3- Flash firmware to module (module is not preloaded with firmware)
4- Use accessories accordingly (accessories are sold separately)
U.S. Patent No. 8,856,780
INSTALL GUIDE
AKXGMRSGM7AKXGM7EN
HARDWARE
AKXGM7/AKXGM74BAM/AKXGM72WSS
ACCESSORIES
ADSUSB REQUIRED
COMPATIBLE RFKIT OPTIONAL
DIRECTED SMARTSTART & ADSHRNRSSM01 OPTIONAL
FIRMWARE
AKXGMRSGM7AKXGM7
www.autokinetix.comAutomotive Data Solutions Inc. © 2015
25410

U.S. Patent No. 8,856,780
VEHICLE LIST - 1 OF 2
MAKE
MODEL
YEAR
INSTALL TYPE
FEATURES
DATA IMMOBILIZER BYPASS
3X LOCK START/STANDALONE MOD.
PRIORITY UNLOCK
DOOR LOCK
DOOR UNLOCK
ARM OEM ALARM
DISARM OEM ALARM
TRUNK/HATCH RELEASE
DOOR STATUS OUTPUT
TRUNK STATUS OUTPUT
BRAKE PEDAL STATUS OUTPUT
TACHOMETER OUTPUT
DATA/MUX STARTER CTRL
HOOD STATUS OUTPUT*
PARKING LIGHT CTRL
RAP SHUTDOWN CTRL
BUICK
Encore Flip-Key AT 13-15 1 • • • • • • • • • • • • • •
LaCrosse Flip-Key AT 10-15 1 • • • • • • • • • • • • • • •
Regal Flip-Key AT 11-15 1 • • • • • • • • • • • • • • •
Verano Flip-Key AT 12-15 1 • • • • • • • • • • • • • • •
CHEVROLET
Camaro Flip-Key AT 10-15 1 • • • • • • • • • • • • • • •
Colorado STD key with OnStar AT 15 1 • • • • • • • • • • • • • • •
Cruze Flip-Key AT 10-15 1 • • • • • • • • • • • • • • •
Equinox Flip-Key AT 10-16 1 • • • • • • • • • • • • • •
Impala Flip-Key AT 14-15 1 • • • • • • • • • • • • • • •
Malibu Flip-Key AT 13-15 1 • • • • • • • • • • • • • • •
Orlando Flip-Key AT 11-14 1 • • • • • • • • • • • • • •
Silverado 1500 STD key with OnStar AT 14-15 2 • • • • • • • • • • • • • • •
Silverado 1500 STD key without OnStar AT 14-15 3 • • • • • • • • • • • • • • •
Silverado 2500HD STD key AT 15 2 • • • • • • • • • • • • • • •
Silverado 3500HD STD key AT 15 2 • • • • • • • • • • • • • • •
Sonic Hatchback Flip-Key AT 12-15 1 • • • • • • • • • • • • • •
Sonic Sedan Flip-Key AT 12-15 1 • • • • • • • • • • • • • • •
Suburban STD key AT 15 2 • • • • • • • • • • • • • • • •
Tahoe STD key AT 15 2 • • • • • • • • • • • • • • • •
Trax Flip-Key AT 13-15 1 • • • • • • • • • • • • • •
* Available only if vehicle is equipped with factory hood switch.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 2 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
VEHICLE LIST - 2 OF 2
MAKE
MODEL
YEAR
INSTALL TYPE
FEATURES
DATA IMMOBILIZER BYPASS
3X LOCK START/STANDALONE MOD.
PRIORITY UNLOCK
DOOR LOCK
DOOR UNLOCK
ARM OEM ALARM
DISARM OEM ALARM
TRUNK/HATCH RELEASE
DOOR STATUS OUTPUT
TRUNK STATUS OUTPUT
BRAKE PEDAL STATUS OUTPUT
TACHOMETER OUTPUT
DATA/MUX STARTER CTRL
HOOD STATUS OUTPUT*
PARKING LIGHT CTRL
RAP SHUTDOWN CTRL
GMC
Canyon STD key with OnStar AT 15 1 • • • • • • • • • • • • • • •
Sierra 1500 STD key with OnStar AT 14-15 2 • • • • • • • • • • • • • • •
Sierra 1500 STD key without OnStar AT 14-15 3 • • • • • • • • • • • • • • •
Sierra 2500HD STD key AT 15 2 • • • • • • • • • • • • • • •
Sierra 3500HD STD key AT 15 2 • • • • • • • • • • • • • • •
Terrain Flip-Key AT 10-15 1 • • • • • • • • • • • • • •
Yukon STD key AT 15 2 • • • • • • • • • • • • • • • •
* Available only if vehicle is equipped with factory hood switch.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 3 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
BOX CONTENTS - 1 OF 1
WEBLINK CABLE (required accessory sold separately)
WEBLINK CABLE
COMPUTER
USB PORT
4 PIN BLACK CABLE
MODULE
WEBLINK PORT
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 4 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 5 OF 22
• 20151222
COMPATIBLE ACCESSORIES - 1 OF 1
RF KIT
RF KIT (Visit our website to see if this accessory is included with your product)
ANTENNA
FLASH RF DECODER
BEFORE INSTALLATION
RF DECODERBLUE CABLE BLACK CABLE
(NC) RED
(NC) BLACK
BLACK
BLUE
MODULE
RF PORT
TELEMATIC KIT (accessories sold separately)
(NC)
(NC)
(NC)
DIRECTED SMARTSTART
ADS-HRN(RS)-SM01
MODULE
TELEMATIC PORT
DOC.: #25410

U.S. Patent No. 8,856,780
TYPE 1 - WIRE CHART - 1 OF 1
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
BUICK
Encore
AT 13-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
LaCrosse
AT 10 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ LtBlue (-) Light switch ~
LaCrosse
AT 11-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ LtGreen (-) Light switch ~
Regal
AT *11 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Regal
AT
**11-
15
Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Verano
AT 12-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
CHEVROLET
Camaro
AT 10-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ LtBlue (-) Light switch ~
Colorado
AT 15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Cruze
AT 10-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Equinox
AT 10-16 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ LtBlue (-) Light switch ~
Impala
AT 14-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) Light switch ~
Malibu
AT 13-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Orlando
AT 11-14 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Sonic
AT 12-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Trax
AT 13-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
GMC
Canyon
AT 15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ Green/Gray (-) Light switch ~
Terrain
AT 10-15 Swc ~ ~ 16 pin 01 Green (DATA) OBDII ~
Parking Light ~ ~ ~ ~ LtBlue (-) Light switch ~
* Early production.
** Late production.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 6 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
MS1MS1
MS2MS2 B1
B2
VS2VS2
VS1VS1
A
B
7
9
3
10
8
11
13
14
12
15
17
18
19
20
16
6
4
1
2
5
3
6
4
1
2
5
C
7
9
3
10
8
11
12
6
4
1
2
5
B1
A1
A2
B2
OBDII
10 11 12 13 14 15 16
12345678
9
VS4VS4
VS3VS3
A1
A2
D
7
9
3
10
8
6
4
1
2
5
C
B
A
F
G
E
D
PK3 CONNECTOR
PK3 HARNESS
GREEN/WHITE - SWC (DATA) OUTPUT
PARKING LIGHT (-)
SWC (DATA) - 01
TYPE 1 - WIRING DIAGRAM - 1 OF 1
VEHICLE IGNITION SWITCH
OBDII CONNECTOR
VEHICLE
MODULE
HORN (-)
OPTIONAL
IGNITION CONNECTOR
IGNITION HARNESS
AFTERMARKET HOOD SWITCH (-)
04 GRAY/WHITE - HOOD STATUS (-) INPUT
WITHOUT OEM HOOD SWITCH:
INSTALL AND CONNECT TO
AFTERMARKET HOOD SWITCH
01 BROWN/BLACK - PARKING LIGHT (-) OUTPUT
03 EMPTY
04 EMPTY
05 EMPTY
06 PURPLE/GREEN (NC)
07 EMPTY
08 BLUE/GREEN (NC)
09 EMPTY
10 EMPTY
12 DKGREEN/GREEN (NC)
11 GRAY/GREEN - HORN (-) OUTPUT
02 GRAY (NC)
TELEMATIC PORT
RF PORT/WEBLINK PORT
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 7 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
TYPE 2 - WIRE CHART - 1 OF 2
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Silverado
1500
STD key
AT
14-15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
Silverado
2500HD / 3500HD
STD key
AT
15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
Suburban
STD key
AT
15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
Tahoe
STD key
AT
15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
GMC
Sierra
1500
STD key
AT
14-15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
Sierra
2500HD / 3500HD
STD key
AT
15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 8 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
TYPE 2 - WIRE CHART - 2 OF 2
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
GMC
Yukon
STD key
AT
15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 9 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
MS1MS1
MS2MS2
B1
B2
VS2VS2
VS1VS1
A
B
7
9
3
10
8
11
13
14
12
15
17
18
19
20
16
6
4
1
2
5
3
6
4
1
2
5
C
7
9
3
10
8
11
12
6
4
1
2
5
B1
A1
A2
B2
OBDII
10 11 12 13 14 15 16
12345678
9
VS3VS3
D
7
9
3
10
8
6
4
1
2
5
VS4VS4
C
B
A
F
G
E
D
A1
VS4VS4
1 2 3 4 6
5
JS1JS1
A1
A2
VS5VS5
VS6VS6
PK3 CONNECTOR
PK3 HARNESS
GREEN/WHITE - SWC (DATA) OUTPUT
WITHOUT
ADS-HRN(RS)-GMC07-2
PARKING LIGHT (-)
SWC (DATA) - 01
TYPE 2 - WIRING DIAGRAM - 1 OF 1
VEHICLE IGNITION SWITCH
OBDII CONNECTOR
VEHICLE
MODULE
HORN (-)
OPTIONAL
AFTERMARKET HOOD SWITCH (-)
04 GRAY/WHITE - HOOD STATUS (-) INPUT
WITHOUT OEM HOOD SWITCH:
INSTALL AND CONNECT TO
AFTERMARKET HOOD SWITCH
(NC)
01 BROWN/BLACK - PARKING LIGHT (-) OUTPUT
03 EMPTY
04 EMPTY
05 EMPTY
06 PURPLE/GREEN (NC)
07 EMPTY
08 BLUE/GREEN (NC)
09 EMPTY
10 EMPTY
12 DKGREEN/GREEN (NC)
11 GRAY/GREEN - HORN (-) OUTPUT
02 GRAY (NC)
TELEMATIC PORT
RF PORT/WEBLINK PORT
MUX - 05
12V (+) - 04
IGNITION (+) - 02
ACCESSORY (+) - 03
CUT CONNECTOR
FROM HARNESS
WITH
ADS-HRN(RS)-GMC07-2
PINK
BROWN
RED
YELLOW
IGNITION CONNECTOR
IGNITION HARNESS
OR
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 10 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
TYPE 3 - WIRE CHART - 1 OF 1
MAKE
MODEL
YEAR
WIRE
DESCRIPTION
CONNECTOR
NAME
CONNECTOR
COLOR
CONNECTOR
TYPE
POSITION
WIRE
COLOR
POLARITY
MODULE
LOCATION
COMPONENT
LOCATOR
CHEVROLET
Silverado
1500
STD key
AT
14-15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
Lock X2 Blue 27 pin 19 Brown/Yellow (-) BCM, left side of steering column ~
Unlock X2 Blue 27 pin 15 Brown/White (-) BCM, left side of steering column ~
GMC
Sierra
1500
STD key
AT
14-15
Parking Light ~ ~ ~ ~ LtGreen/Gray (-) At headlight switch ~
SWC ~ ~ 16 pin 01 Green (DATA) OBDII connector ~
Ignition ~ Green 06 pin 02 Purple/Black (+) Ignition connector ~
Accessory ~ Green 06 pin 03 Purple/Yellow (+) Ignition connector ~
12V ~ Green 06 pin 04 Red/Blue (+) Ignition connector ~
Mux ~ Green 06 pin 05 White/Purple (MUX) Ignition connector ~
Lock X2 Blue 27 pin 19 Brown/Yellow (-) BCM, left side of steering column ~
Unlock X2 Blue 27 pin 15 Brown/White (-) BCM, left side of steering column ~
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 11 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
X2
10 11 12 13 14 15
16 17 18 19 20 21
22 23 24 25
1234
5 6 7 8
9
26 27
X2
MS1MS1
MS2MS2
B1
B2
VS2VS2
VS1VS1
A
B
7
9
3
10
8
11
13
14
12
15
17
18
19
20
16
6
4
1
2
5
3
6
4
1
2
5
C
7
9
3
10
8
11
12
6
4
1
2
5
B1
A1
A2
B2
OBDII
10 11 12 13 14 15 16
12345678
9
VS3VS3
D
7
9
3
10
8
6
4
1
2
5
VS4VS4
C
B
A
F
G
E
D
A1
VS4VS4
1 2 3 4 6
5
JS1JS1
A1
A2
VS5VS5
VS6VS6
UNLOCK (-) - 15
LOCK (-) - 19
01 BROWN/BLACK - PARKING LIGHT (-) OUTPUT
03 EMPTY
04 EMPTY
05 EMPTY
06 PURPLE/GREEN - LOCK (-) OUTPUT
07 EMPTY
08 BLUE/GREEN (NC)
09 EMPTY
10 EMPTY
12 DKGREEN/GREEN - UNLOCK (-) OUTPUT
TYPE 3 - WIRING DIAGRAM - 1 OF 1
BCM
11 GRAY/GREEN - HORN (-) OUTPUT
02 GRAY (NC)
BLUE
PK3 CONNECTOR
PK3 HARNESS
GREEN/WHITE - SWC (DATA) OUTPUT
WITHOUT
ADS-HRN(RS)-GMC07-2
PARKING LIGHT (-)
SWC (DATA) - 01
VEHICLE IGNITION SWITCH
OBDII CONNECTOR
VEHICLE
MODULE
HORN (-)
OPTIONAL
AFTERMARKET HOOD SWITCH (-)
04 GRAY/WHITE - HOOD STATUS (-) INPUT
WITHOUT OEM HOOD SWITCH:
INSTALL AND CONNECT TO
AFTERMARKET HOOD SWITCH
(NC)
TELEMATIC PORT
RF PORT/WEBLINK PORT
MUX - 05
12V (+) - 04
IGNITION (+) - 02
ACCESSORY (+) - 03
CUT CONNECTOR
FROM HARNESS
WITH
ADS-HRN(RS)-GMC07-2
PINK
BROWN
RED
YELLOW
IGNITION CONNECTOR
IGNITION HARNESS
OR
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 12 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
01
OFF
ACC ON
START
02
OFF
ACC ON
START
03
04
OFF
ACC ON
START
05
OFF
ACC ON
START
06
07
OFF
ACC ON
START
08
OFF
ACC ON
START
09
10
OFF
ACC ON
START
11
OFF
ACC ON
START
12
OFF
ACC ON
START
13
OFF
ACC ON
START
14
15
OFF
ACC ON
START
16
MODULE PROGRAMMING PROCEDURE - 1 OF 1
Insert key into ignition.
Turn key to ON position.
Wait, LED will flash GREEN rapidly.
Turn key to OFF position.
Remove key.
LED will turn solid RED.
Insert key into ignition.
Turn key to ON position.
LED will turn OFF.
Turn key to OFF position.
Remove key.
Insert key into ignition.
Turn key to ON position.
Wait, LED will turn solid GREEN for 2 seconds.
Turn key to OFF position.
Module Programming Procedure completed.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 13 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
>>
01
02
ENGINE
START
STOP
OFF ACC ON START
ON
03
04
ENGINE
START
STOP
OFF ACC ON STARTOFF
05
>>
VALET MODE PROGRAMMING PROCEDURE - 1 OF 1
NOTE: In Valet Mode, the Remote starter is not
functional. Keyless entry, Lock and Unlock will
remain functional. See RF kit user manual for
alternate valet mode programming.
Time restriction. Complete next step within 7
seconds.
Cycle ignition ON five times [5x OFF/ON]
rapidly.
Wait, LED 1 will turn solid RED for 2 seconds.
Set ignition to OFF position.
Valet Mode Programming Procedure
completed.
To exit valet mode: repeat steps 1 to 5.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 14 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
>>
01
02
ENGINE
START
STOP
OFF ACC ON START
ON
03
04
05
06
07
>>
08
09
ENGINE
START
STOP
OFF ACC ON STARTOFF
10
AFTERMARKET REMOTE PROGRAMMING PROCEDURE - 1 OF 1
WARNING: Program aftermarket remotes
before usage. A maximum of four [4x]
aftermarket remotes per system.
Time restriction. Complete next step within 7
seconds.
Cycle ignition ON five times [5x OFF/ON]
rapidly.
LED 1 will turn solid RED.
Time restriction. Complete next step within 2
seconds from previous step.
Press once [1x] on LOCK button of aftermarket
remote.
LED 1 will flash GREEN once [1x].
LED 1 will turn solid RED.
To program additional remotes: repeat steps 4
to 7 using each additional remote.
Wait, LED 1 will turn OFF.
Set ignition to OFF position.
Aftermarket Remote Programming Procedure
completed.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 15 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
>>
>>
>>
01
ENGINE
START
STOP
OFF ACC ON STARTOFF
02
03 [X]
04
05 [Y]
06
07 [Z]
08 [Z]
09
10
11 [Y]
12
13
14
>>
MODULE NAVIGATION PROCEDURE - 1 OF 1
It is mandatory to exit the Module Navigation
at the end of this procedure. Failure to exit the
Module Navigation will drain vehicle battery.
To exit the Module Navigation at any time:
Follow STEP 13.
Module must be programmed to the vehicle.
Use the Module Navigation Chart on the next
page.
Set ignition to OFF position.
TO ACCESS THE MENUS: Press and hold
programming button until LED 1 turns solid
GREEN.
IN THE MENUS: Press the programming
button as many times as the menu number
indicates. LED 1 will flash GREEN an equal
amount of times continuously.
TO ACCESS THE OPTIONS: Press and hold
programming button until LED 1 turns solid
RED.
IN THE OPTIONS: Press the programming
button as many times as the option number
indicates. LED 1 will flash RED an equal
amount of times continuously.
TO ACCESS THE SETTINGS: Press and hold
programming button until LED 1 turns solid
GREEN.
LED 1 will flash GREEN as many times as
the current (or default) setting number,
continuously.
IN THE SETTINGS: Press the programming
button as many times as necessary to access
your setting. LED 1 will flash GREEN an equal
amount of times continuously.
To return to the MENUS: exit the Module
Navigation and redo the Module Navigation
Procedure.
To save and return to the OPTIONS: Press and
hold programming button until LED 1 turns
solid RED.
LED 1 will flash RED as many times as the
current option number continuously.
Configure every other setting and proceed to
step 13.
MANDATORY: EXIT MODULE NAVIGATION.
Press and hold programming button for 7
seconds. LED 1 will flash RED rapidly. Release
programming button. LED 1 will turn OFF.
Module navigation completed.
Failure to exit the Module Navigation will drain
vehicle battery.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 16 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
MODULE NAVIGATION CHART - 1 OF 2
MODULE NAVIGATION CHART:
NOTES
[X] MENUS
[Y] OPTIONS
[Z] SETTINGS
I Default settings are listed in bold.
01 CONFIGURATION
01 DISARM/UNLOCK BEFORE START 01 OFF
II Make sure the option is covered on the vehicle before
attempting to change the setting.
02 ON
02 RELOCK AFTER START 01 OFF
02 ON
03 RELOCK AFTER SHUTDOWN 01 OFF
02 ON
04 FORCE UNLOCK ALL ON FIRST PRESS 01 OFF
02 ON
05 TAKEOVER 01 ENABLE
02 DISABLE*
06 N/A 01 N/A
07 N/A 01 N/A
08 MODULE RUN TIME
01 03 MIN
02 05 MIN
03 10 MIN
04 15 MIN
05 25 MIN
06 30 MIN
07 35 MIN
08 15 MIN
09 WAIT TO START DELAY
01 02 SEC
02 05 SEC
03 08 SEC
04 10 SEC
05 15 SEC
06 20 SEC
07 25 SEC
08 30 SEC
10 N/A 01 N/A
11 N/A 01 N/A
12 N/A 01 N/A
13 N/A 01 N/A
*Vehicle will shutdown when a door is opened.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 17 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
MODULE NAVIGATION CHART - 2 OF 2
MODULE NAVIGATION CHART:
NOTES
[X] MENUS
[Y] OPTIONS
[Z] SETTINGS
01 CONFIGURATION
14 HORN EVENT TRIGGER
01 DOUBLE LOCK
02 LOCK + UNLOCK
03 LOCK + UNLOCK + START
04 DOUBLE LOCK + START
15 HORN CHIRPS WIDTH
01 30 mSEC
02 15 mSec
03 60 mSec
02-07 Technical Support only 01 N/A 01 N/A
*Vehicle will shutdown when a door is opened.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 18 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
REMOTE STARTER ERROR CODES - 1 OF 1
REMOTE STARTER ERROR CODES:
NOTES
[X] NUMBER OF
PARKING LIGHT
FLASHES
DIAGNOSTIC
I WARNING: The following applies only when the parking
lights are connected and supported by the system.
01 Engine running.
02 Key in ignition at ON position.
II After a remote starter failure, the parking lights will fl ash
three [3x] times, then will fl ash [X] number times to
indicate an error code. See table.
03 N/A
04 Trunk is open.
05 Foot brake is ON.
06 Hood is open.
07 N/A
08 Tach failure.
09 N/A
10 System is in Valet Mode.
11 CAN communication failure
12 RS not synchronized. Start vehicle with OEM key for 15 sec before trying a new RS sequence.
REMOTE STARTER SHUTDOWN ERROR CODES:
NOTES
[Y] NUMBER OF
PARKING LIGHT
FLASHES
DIAGNOSTIC
I WARNING: The following applies only when the parking
lights are connected and supported by the system.
01 Engine tach signal is lost.
02 N/A
II If the engine shuts down after a remote starter sequence:
Press and hold the Trunk button and the Start button at the
same time for 2.5 seconds when using a 1-WAY remote.
OR
Press once [1x] on button “4” when using a 2-WAY remote.
The parking lights will flash four [4x] times, then will flash
[Y] number times to indicate an error code. See table.
03 Foot brake is ON.
04 Hood is open.
05 Engine RPM limiter is ON.
06 Glow plug timeout error.
07 Vehicle is moving (VSS).
08 Check engine warning light is ON.
09 Low fuel warning light is ON.
10 N/A
11 CAN communication failure during RS sequence.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 19 OF 22
• 20151222
DOC.: #25410

U.S. Patent No. 8,856,780
MODULE DIAGNOSTICS - 1 OF 1
TEST MODULE
LED 1 STATUS
DIAGNOSTIC
I DURING PROGRAMMING
Flashing RED Missing/wrong information from firmware or vehicle.
Solid RED Module waiting for more vehicle information.
Flashing GREEN Additional steps required to complete module programming.
Solid GREEN then OFF Module correctly programmed.
OFF No activity or module already programmed.
II DURING REMOTE START
Flashing RED Module incorrectly programmed.
Solid RED Module incorrectly programmed.
Flashing GREEN Module correctly programmed and operational.
Solid GREEN then OFF Reset in progress.
OFF Invalid ground when running status from remote starter.
III WITH IGNITION OFF
Flashing RED Module incorrectly programmed or connected.
Solid RED Module not programmed. Waiting for more vehicle information.
Flashing GREEN False ground when running status from remote starter.
Solid GREEN then OFF Reset in progress.
OFF Module at rest and ready for a remote start sequence.
www.autokinetix.comAutomotive Data Solutions Inc. © 2015 AKXGMRSGM7AKXGM7EN
PAGE 20 OF 22
• 20151222
DOC.: #25410
This manual suits for next models
2
Other ADS Remote Starter manuals

ADS

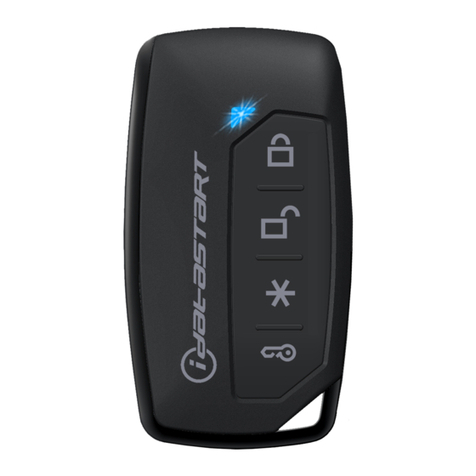

ADS TR1150AT User manual

ADS
ADS TR2350AK User manual

ADS
ADS AKX-CH7 User manual

ADS

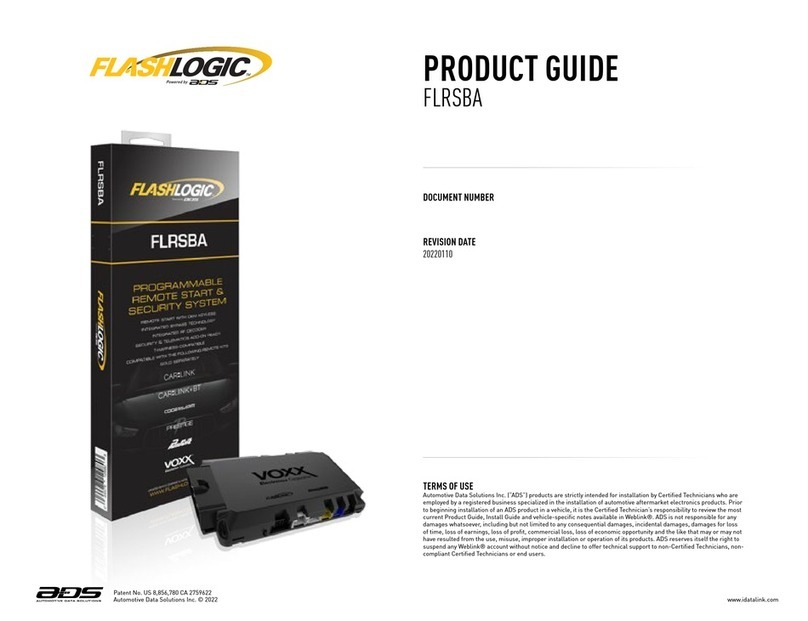

ADS FlashLogic FLRSBA User manual

ADS
ADS ADS-BM1 User manual

ADS

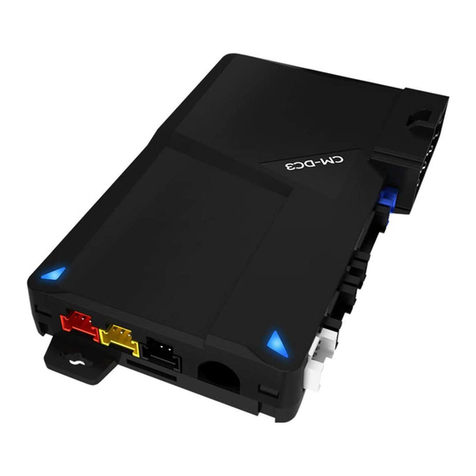

ADS FIRSTECH START IT DC3 User manual

ADS

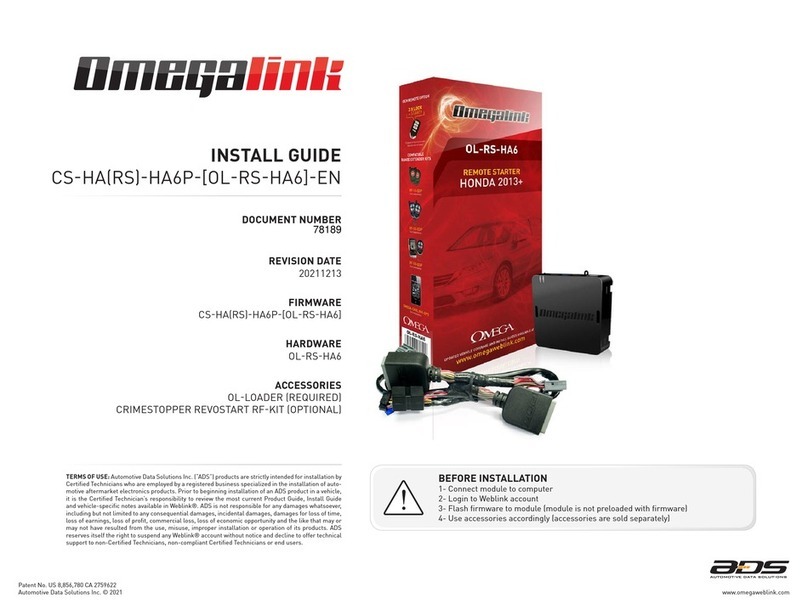

ADS OL-RS-HA6 User manual

ADS
ADS Firstech FT-GM7-DC User manual

ADS

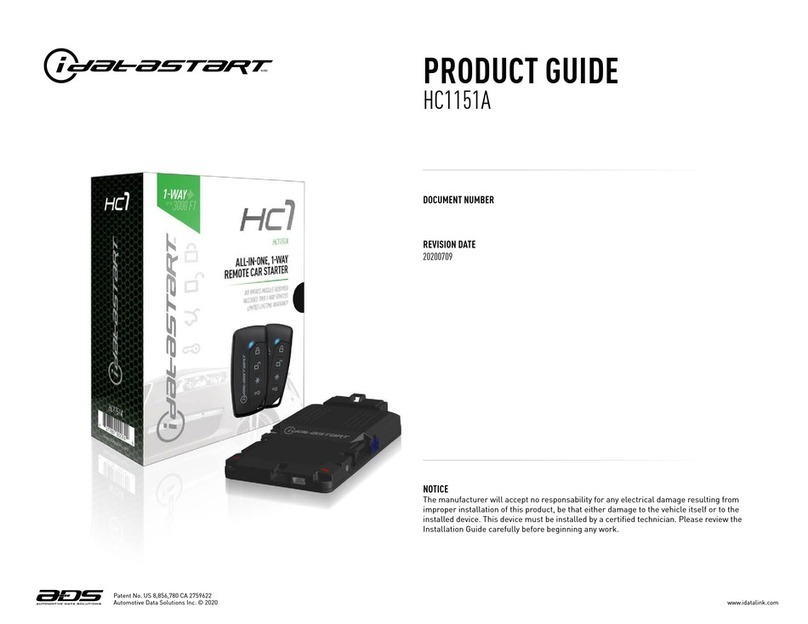

ADS iDatastart HC1151A User manual

ADS
ADS FLASHLOGIC FLI-CHRS-CH5-FLRSCH5 User manual
Popular Remote Starter manuals by other brands

idatastart

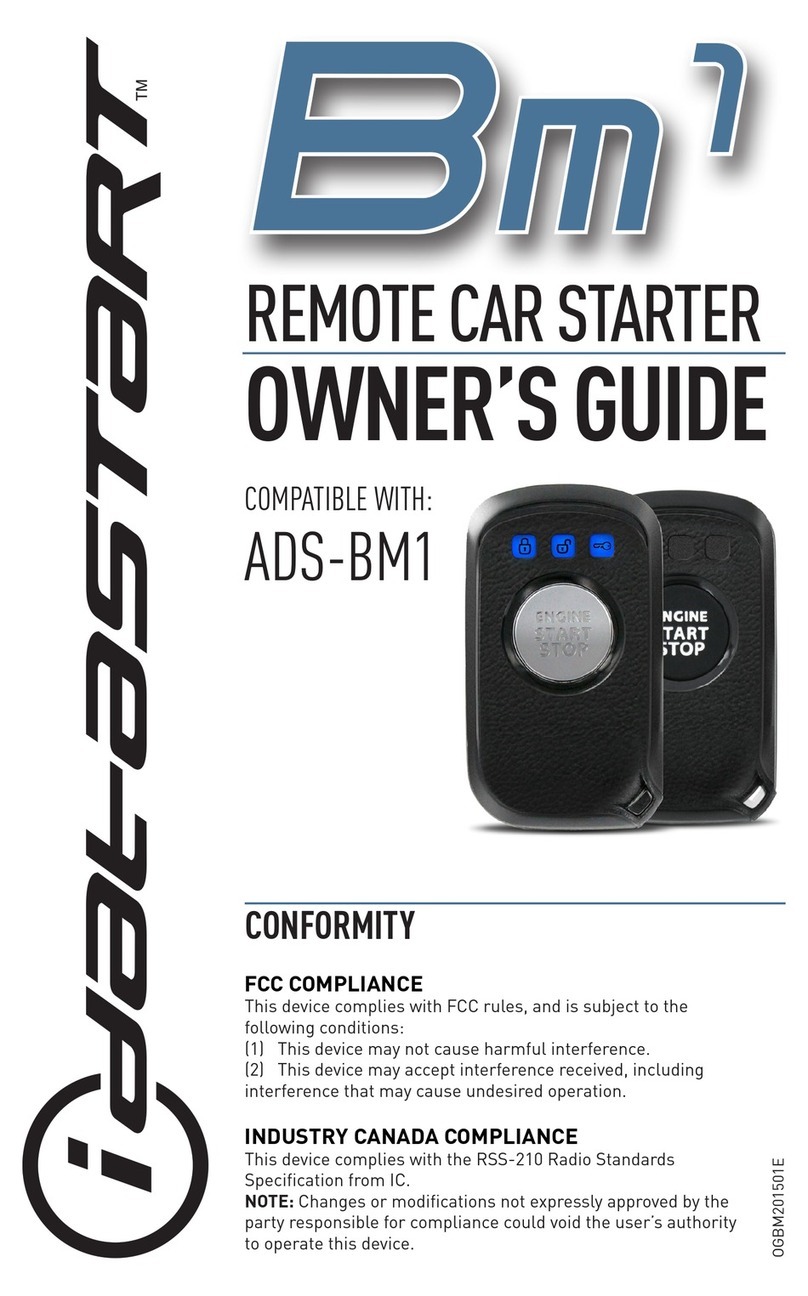

idatastart BM1 owner's guide

Sealey
Sealey LSTART235 Instructions for use

Directed Electronics
Directed Electronics BOA 165B Owner's installation guide

Prestige
Prestige Platinum+ APS 650 RS installation instructions

Mopar
Mopar 82209870AG installation instructions

DSR
DSR Pro Series instruction manual
