AEG B 500 User manual

B 500, BE 570 R
www.aeg-pt.com
Instructions for use
Gebrauchsanleitung
Instruction d’utilisation
Istruzioni d’uso
Instrucciones de uso
Instruções de serviço
Gebruiksaanwijzing
Brugsanvisning
Bruksanvisning
Käyttöohje
Ïäçãßåò ÷ñÞóåùò
Kullanım kılavuzu
Návod k používání
Návod na používanie
Instrukcja obsługi
Kezelési útmutató
Navodilo za uporabo
Upute o upotrebi
Lietošanas pamācība
Naudojimo instrukcija
Kasutamisjuhend
Èíñòðóêöèÿ ïî èñïîëüçîâàíèþ
Óïúòâàíå çà åêñïëîàòàöèÿ
使用指南

44
ENGLISH
FRANÇAIS
ITALIANO
PORTUGUES
NEDERLANDS
DANSK
SVENSKA
SUOMI
TÜRKÇE
DEUTSCH
NORSK
POLSKI
MAGYAR
ČESKY
SLOVENSKY
HRVATSKI
LATVISKI
LIETUVIŠKAI
EESTI
ÐÓÑÑÊÈÉ
ÁÚËÃÀÐÑÊÈ
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
中文
ESPAÑOL
ÅËËÇÉÊÁ
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,
CE-Konformitätserklärung, Netzanschluss, Wartung, Symbole Bitte lesen und aufbewahren!
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme aux
prescriptions, Declaration CE de Conformité, Branchement secteur, Entretien, Symboles Prière de lire et de conserver!
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità
CE, Collegamento alla rete, Manutenzione, Simboli Si prega di leggere le istruzioni e di conservarle!
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad,
Declaracion de Conformidad CE, Conexión eléctrica, Mantenimiento, Símbolos Lea y conserve estas instrucciones por favor!
Características técnicas, Instruções de segurança, Utilização autorizada,
Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Por favor leia e conserve em seu poder!
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van het
systeem, EC-Konformiteitsverklaring, Netaansluiting,Onderhoud, Symbolen Lees en let goed op deze adviezen!
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,
CE-Konformitetserklæring, Nettilslutning, Vedligeholdelse, Symboler Vær venlig at læse og opbevare!
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna, CE-
Försäkran, Nätanslutning, Skötsel, Symboler Var god läs och tag tillvara dessa instruktioner!
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,
Todistus CE-standardinmukaisuudesta, Verkkoliitäntä, Huolto, Symbolit Lue ja säilytö!
Technical Data,Safety Instructions, Specified Conditions of Use,
EC-Declaration of Conformity, Mains connection, Maintenance, Symbols Please read and save these instructions!
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,
CE-Samsvarserklæring, Nettilkopling, Vedlikehold, Symboler Vennligst les og oppbevar!
Ôå÷íéêá óôïé÷åéá, Åéäéêåó õðïäåéîåéó áóöáëåéáó, ×ñçóç óõìöùíá ìå ôï óêïðï ðñïïñéóìïõ,
Äçëùóç ðéóôïôçôáó åê, Óõíäåóç óôï çëåêôñéêï äéêôõï, Óõíôçñçóç, Óõìâïëá
Ðáñáêáëþ äéáâÜóôå
ôéò êáé öõëÜîôå ôéò!
Technická data , Speciální bezpečnostní upozornění, Oblast využití,
Ce-prohlášení o shodě, Připojení na sít, Údržba, Symboly Po přečtení uschovejte
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne z
przeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,
Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok Olvassa el és őrizze meg
Prosimy o uważne przeczytanie i przestrzeganie
zaleceń zamie szczonych w tej instrukcji.
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice, Şebeke
bağlantisi, Bakim, Semboller Lütfen okuyun ve saklayın
Technické údaje, Špeciálne bezpečnostné pokyny, Použitie podľa predpisov,
CE-Vyhlásenie konformity, Sieťová prípojka, Údrzba, Symboly Prosím prečítať a uschovať!
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,
CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli Molimo pročitati i sačuvati
Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums,
Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Pielikums lietošanas pamācībai
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirtį,
CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai Prašome perskaityti ir neišmesti!
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,
EÜ Vastavusavaldus, Võrku ühendamine, Hooldus, Sümbolid Palun lugege läbi ja hoidke alal!
Òåõíè÷åñêèå äàííûå, Ðåêîìåíäàöèè ïî òåõíèêå áåçîïàñíîñòè,
Èñïîëüçî- âàíèå, Ïîäêëþ÷åíèå ê ýëåêòðîñåòè, Îáñëóæèâàíèå, Ñèìâîëû
Ïîæàëóéñòà, ïðî÷òèòå è ñîõðàíèòå
íàñòîÿùóþ! èíñòðóêöèþ
Òåõíè÷åñêè äàííè, Ñïåöèàëíè óêàçàíèÿ çà áåçîïàñíîñò, Èçïîëçâàíå ïî ïðåäíàçíà÷åíèå,
ÑÅ-Äåêëàðàöèÿ çà ñúîòâåòñòâèå, Ñâúðçâàíå êúì ìðåæàòà, Ïîääðúæêà, Ñèìâîëè
Ìîëÿ ïðî÷åòåòå è
çàïàçåòå!
技术数据, 特殊安全指示, 正确地使用机器, 欧洲安全规定说明, 电源插头, 维
修, 符号 请详细阅读并妥善保存！
SLOVENŜĈINA
28
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,
Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje,Simboli Prosimo preberite in shranite!
29
30
31
32
33
34
35

5
2
1
3

6
1
2
1
2

7
START
START
STOP
STOP

8



























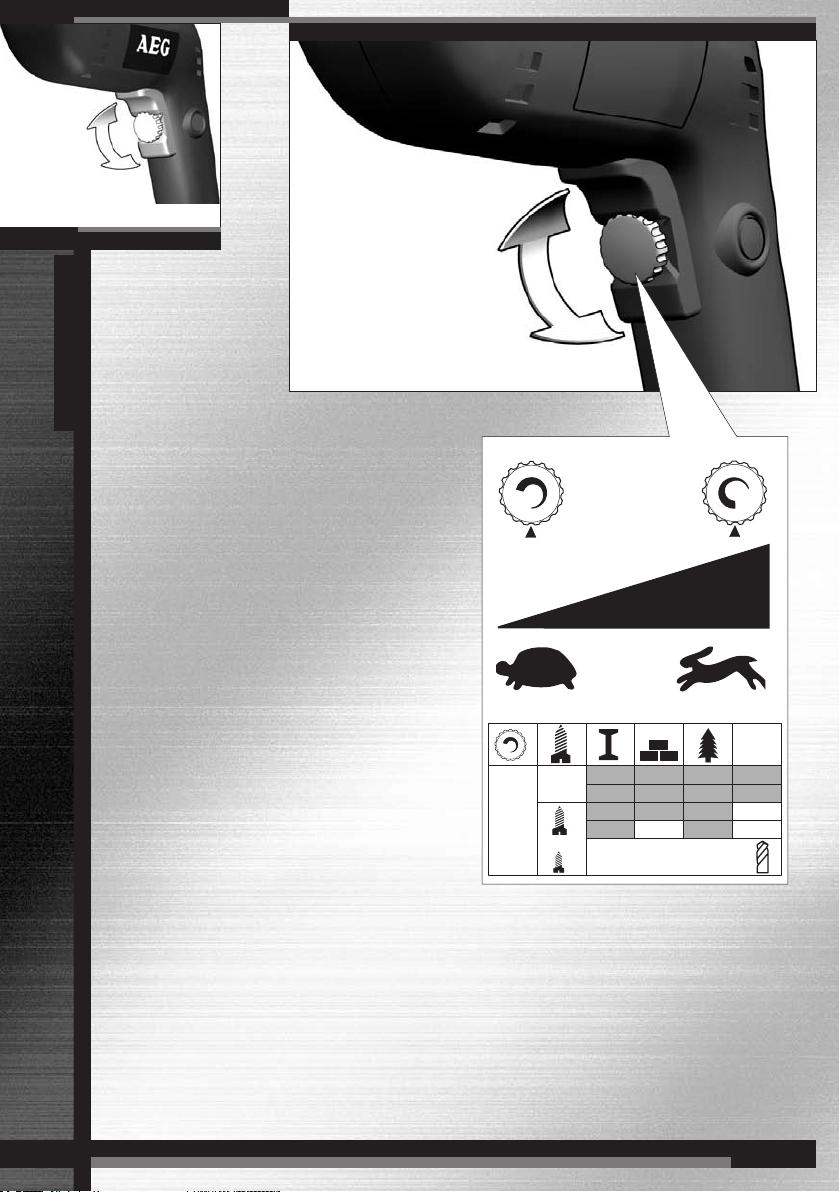

BE 570 R
BE 570 R

9
BE 570 R
BE 570 R

10

11
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
ENGLISH
TECHNICAL DATA
Nominal power output ................................................................
Rated output ...............................................................................
No-load speed ............................................................................
Speed under load max. ..............................................................
Static jamming moment* ............................................................
Drilling capacity in steel ..............................................................
Drilling capacity in aluminium .....................................................
Drilling capacity in wood .............................................................
Drill opening range .....................................................................
Drive shank ................................................................................
Chuck neck diameter ..................................................................
Weight without cable ..................................................................
Typical weighted acceleration in the hand-arm area ..................
Typical A-weighted sound levels:
Sound pressure level ..................................................................
The noise level when working can exceed 85 dB (A).
Wear ear protectors!
Measured values determined according to EN 50 144.
The data stated above apply for models with 230 - 240 V.
In case of deviating mains voltage, the data stated on the
rating plate are applicable.
* Measured according to AEG norm N 877318
SAFETY INSTRUCTIONS
Please pay attention to the safety instructions in the attached
leaflet!
Appliances used at many different locations including open air
must be connected via a current surge preventing switch.
Always wear goggles when using the machine. It is
recommended to wear gloves, sturdy non slipping shoes and
apron.
Sawdust and splinters must not be removed while the
machine is running.
Always disconnect the plug from the socket before carrying
out any work on the machine.
Only plug-in when machine is switched off.
Keep mains lead clear from working range of the machine.
Always lead the cable away behind you.
When working in walls ceiling, or floor, take care to avoid
electric cables and gas or waterpipes.
SPECIFIED CONDITIONS OF USE
The drill can be used for drilling in wood, metal and plastics.
Do not use this product in any other way as stated for normal
use.
EC-DECLARATION OF CONFORMITY
We declare under our sole responsibility that this product is in
conformity with the following standards or standardized
documents. EN 50144, EN 55014-1, EN 55014-2, EN 61000-
3-2, EN 61000-3-3, in accordance with the regulations 98/37/
EC, 89/336/EEC
Volker Siegle
Manager Product Development
MAINS CONNECTION
Connect only to single-phase a.c. current and only to the
system voltage indicated on the rating plate. It is also possible
to connect to sockets without an earthing contact as the
design conforms to safety class II.
MAINTENANCE
The ventilation slots of the machine must be kept clear at all
times.
Use only AEG accessories and spare parts. Should
components need to be exchanged which have not been
described, please contact one of our AEG service agents (see
our list of guarantee/service addresses).
If needed, an exploded view of the tool can be ordered.
Please state the ten-digit No. as well as the machine type
printed on the label and order the drawing at your local
service agents or directly at: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLS
Always disconnect the plug from the socket
before carrying out any work on the machine.
Accessory - Not included in standard
equipment, available as an accessory.

12
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
DEUTSCH
TECHNISCHE DATEN
Nennaufnahmeleistung ..............................................................
Abgabeleistung ...........................................................................
Leerlaufdrehzahl .........................................................................
Lastdrehzahl max. ......................................................................
Statisches Blockiermoment* .......................................................
Bohr-ø in Stahl ...........................................................................
Bohr-ø in Aluminium ...................................................................
Bohr-ø in Holz ............................................................................
Bohrfutterspannbereich ..............................................................
Bohrspindel ................................................................................
Spannhals-ø ...............................................................................
Gewicht ohne Netzkabel ............................................................
Typisch bewertete Beschleunigung im Hand-Arm-Bereich ........
Typische A-bewertete Schallpegel:
Schalldruckpegel .....................................................................
Der Geräuschpegel beim Arbeiten kann 85 dB (A)
überschreiten.
Gehörschutz tragen!
Messwerte ermittelt entsprechend EN 50 144.
Die angegebenen Daten gelten für eine Ausführung mit 230-
240 V. Bei Abweichung der Netzspannung sind die auf dem
Leistungsschild aufgeführten Daten gültig.
* Gemessen nach AEG Norm N 877318
SPEZIELLE SICHERHEITSHINWEISE
Sicherheitshinweise der beiliegenden Broschüre beachten!
Steckdosen in Außenbereichen müssen mit Fehlerstrom-
Schutzschaltern ausgerüstet sein. Das verlangt die
Installationsvorschrift für Ihre Elektroanlage. Bitte beachten
Sie das bei der Verwendung unseres Gerätes.
Beim Arbeiten mit der Maschine stets Schutzbrille tragen.
Schutzhandschuhe, festes und rutschsicheres Schuhwerk
und Schürze werden empfohlen.
Späne oder Splitter dürfen bei laufender Maschine nicht
entfernt werden.
Vor allen Arbeiten an der Maschine Stecker aus der
Steckdose ziehen.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlußkabel stets vom Wirkungsbereich der Maschine
fernhalten. Kabel immer nach hinten von der Maschine
wegführen.
Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische
Kabel, Gas- und Wasserleitungen achten.
BESTIMMUNGSGEMÄßE VERWENDUNG
Die Bohrmaschine ist einsetzbar zum Bohren von Holz, Metall
und Kunststoff.
Dieses Gerät darf nur wie angegeben bestimmungsgemäß
verwendet werden.
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem
Leistungsschild angegebene Netzspannung anschließen.
Anschluss ist auch an Steckdosen ohne Schutzkontakt
möglich, da ein Aufbau der Schutzklasse II vorliegt.
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass dieses Produkt
mit den folgenden Normen oder normativen Dokumenten
übereinstimmt. EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, gemäß den Bestimmungen der
Richtlinien 98/37/EG, 89/336/EWG
Volker Siegle
Manager Product Development
WARTUNG
Stets die Lüftungsschlitze der Maschine sauber halten.
Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren
Austausch nicht beschrieben wurde, bei einer AEG
Kundendienststelle auswechseln lassen (Broschüre Garantie/
Kundendienstadressen beachten).
Bei Bedarf kann eine Explosionszeichnung des Gerätes unter
Angabe der Maschinen Type und der zehnstelligen Nummer
auf dem Leistungsschild bei Ihrer Kundendienststelle oder
direkt bei AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany angefordert werden.
SYMBOLE
Vor allen Arbeiten an der Maschine Stecker
aus der Steckdose ziehen.
Zubehör - Im Lieferumfang nicht enthalten,
empfohlene Ergänzung aus dem
Zubehörprogramm.

13
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
Puissance nominale de réception ..............................................
Puissance utile ...........................................................................
Vitesse de rotation à vide ...........................................................
Vitesse de rotation en charge .....................................................
Moment de blocage statique* .....................................................
ø de perçage dans acier .............................................................
ø de perçage dans aluminium ....................................................
ø de perçage dans bois ..............................................................
Plage de serrage du mandrin .....................................................
Broche de perçage .....................................................................
ø du collier de serrage ................................................................
Poids sans câble de réseau .......................................................
Accélération type évaluée au niveau du bras et de la main .......
Niveaux sonores type évalués:
Niveau de pression acoustique ...............................................
Le niveau de bruit à l’état de marche peut dépasser 85 dB (A).
Toujours porter une protection acoustique! Valeurs de mesure
obtenues conformément à la norme européenne 50 144.
Les données indiquées sont valables pour des modèles à 230-
240 V. En cas d'autre tension du secteur, sont valables les
valeurs figurant sur la plaque signalétique.
* Mesuré selon la norme AEG N 877318
INSTRUCTIONS DE SÉCURITÉ PARTICULIERES
Respecter les instructions de sécurité se trouvant dans le
prospectus ci-joint.
Les prises de courant se trouvant à l'extérieur doivent être
équipées de disjoncteurs différentiel conformément aux
prescriptions de mise en place de votre installation électrique.
Veuillez en tenir compte lors de l'utilisation de notre appareil.
Toujours porter des lunettes protectrices en travaillant avec la
machine. Des gants de sécurité, des chaussures solides et à
semelles antidérapantes et un tablier sont recommandés.
Ne jamais enlever les copeaux ni les éclats lorsque la
machine est en marche.
Avant tous travaux sur la machine extraire la fiche de la prise
de courant.
Ne raccorder la machine au réseau que si l'interrupteur est en
position arrêt.
Le câble d'alimentation doit toujours se trouver en dehors du
champ d'action de la machine. Toujours maintenir le câble
d'alimentation à l'arrière de la machine.
Lors du perçage dans les murs, les plafonds ou les planchers,
toujours faire attention aux câbles électriques et aux
conduites de gaz et d'eau.
DECLARATION CE DE CONFORMITÉ
Nous déclarons sous notre responsabilité que ce produit est
en conformité avec les normes ou documents normalisés
suivants EN 50144, EN 55014-1, EN 55014-2, EN61000-3-2,
EN61000-3-3, conformément aux réglementations 98/37/CE,
89/336/CEE
Volker Siegle
Manager Product Development
UTILISATION CONFORME AUX PRESCRIPTIONS
La perceuse est conçue pour un travail de perçage dans le
bois, le métal et les matière plastiques.
Comme déjà indiqué, cette machine n’est conçue que pour
être utilisée conformément aux prescriptions.
BRANCHEMENT SECTEUR
Raccorder uniquement à un courant électrique monophasé et
uniquement à la tension secteur indiquée sur la plaque
signalétique. Le raccordement à des prises de courant sans
contact de protection est également possible car la classe de
protection II est donnée.
ENTRETIEN
Tenir toujours propres les orifices de ventilation de la
machine.
N'utiliser que des pièces et accessoires AEG. Pour des
pièces dont l'échange n'est pas décrit, s'adresser de
préférence aux stations de service après-vente AEG (voir
brochure Garantie/Adresses des stations de service
après-vente).
Si besoin est, une vue éclatée de l'appareil peut être fournie.
S'adresser, en indiquant bien le numéro à dix chiffres porté
sur la plaque signalétique, à votre station de service après-
vente (voir liste jointe) ou directement à AEG
Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden,
Germany.
SYMBOLES
Avant tous travaux sur la machine extraire la fiche de la
prise de courant.
Accessoires - Ces pièces ne font pas partie de la livraison. Il
s'agit là de compléments recommandés pour votre machine
et énumérés dans le catalogue des accessoires.

14
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
ITALIANO
DATI TECNICI
Potenza assorbita nominale .......................................................
Potenza erogata .........................................................................
Numero di giri a vuoto ................................................................
Numero di giri a carico, max. ......................................................
Momento di bloccaggio statico* ..................................................
ø Foratura in acciaio ...................................................................
ø Foratura in acciaio alluminio ...................................................
ø Foratura in legno ....................................................................
Capacità mandrino .....................................................................
Attaco mandrino .........................................................................
ø Collarino di fissaggio ...............................................................
Peso senza cavo di rete .............................................................
Accelerazione tipica valutata nell'area mano-braccio .................
Livello sonoro classe A tipico:
Livello di rumorosità ................................................................
Il livello di rumorosità durante le lavorazioni può superare gli
85 dB (A).
Utilizzare le protezioni per l'udito! Valori misurati
conformemente alla norma EN 50 144.
I dati elencati nella parte sottostante valgono per i modelli con
230 - 240 V. Nel caso di un diverso voltaggio, i dati sono pure
validi.
* Misurato conf. norma N 877318 AEG
NORME DI SICUREZZA
Si prega di leggere con attenzione le istruzioni riguardanti la
sicurezza, nel volantino allegato.
Gli apparecchi mobili usati all'aperto devono essere collegati
interponendo un interruttore di sicurezza per guasti di
corrente.
Durante l'uso dell'apparecchio utilizzare sempre gli occhiali di
protezione. Inoltre si consiglia di usare sistemi di protezione
per la respirazione e per l'udito, oltre ai guanti di protezione.
Non rimuovere trucioli o schegge mentre l'utensile è in
funzione.
Prima di effettuare qualsiasi lavoro sulla macchina togliere la
spina dalla presa di corrente.
Inserire la spina solo con interruttore su posizione "OFF".
Tenere sempre lontano il cavo di collegamento dall'area di
lavoro dell'attrezzo.
Forando pareti, soffitti o pavimenti, si faccia attenzione ai cavi
elettrici e alle condutture dell’acqua e del gas.
UTILIZZO CONFORME
Il trapano può essere usato per forare legno, metallo e
plastica.
Utilizzare il prodotto solo per l’uso per cui è previsto.
DICHARAZIONE DI CONFORMITÀ CE
Dichiariamo, assumendo la piena responsabilità di tale
dichiarazione, che il prodotto è conforme alla seguenti
normative e ai relativi documenti: EN 50144, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3, in base alle
prescrizioni delle direttive CE98/37, CEE 89/336
Volker Siegle
Manager Product Development
COLLEGAMENTO ALLA RETE
Connettere solo corrente alternata mono fase e solo al
sistema di voltaggio indicato sulla piastra. E‘ possibile anche
connettere la presa senza un contatto di messa a terra così
come prevede lo schema conforme alla norme di sicurezza di
classe II.
MANUTENZIONE
Tener sempre ben pulite le fessure di ventilazione
dell'apparecchio.
Utilizzare esclusivamente accessori e pezzi di ricambio AEG.
L'installazione di pezzi di ricambio non specificamente
prescritti dall'AEG va preferibilmente effettuata dal servizio di
assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi
Assistenza tecnica).
In caso di mancanza del disegno esploso, può essere
richiesto al seguente indirizzo: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SIMBOLI
Prima di effettuare qualsiasi lavoro sulla
macchina togliere la spina dalla presa di
corrente.
Accessorio - Non incluso nella dotazione
standard, disponibile a parte come
accessorio.

15
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
ESPAÑOL
DATOS TÉCNICOS
Potencia de salida nominal ........................................................
potencia entregada .....................................................................
Velocidad en vacío .....................................................................
Velocidades en carga max. ........................................................
Par de bloqueo estático* ............................................................
Diámetro de taladrado en acero .................................................
Diámetro de taladrado en aluminio ............................................
Diámetro de taladrado en madera ..............................................
Gama de apertura del portabrocas ............................................
Eje de accionamiento .................................................................
Diámetro de cuello de amarre ....................................................
Peso sin cable ............................................................................
Aceleración compensada en el sector mano y brazo .................
Niveles acústicos típicos compensados A:
Presión acústica ......................................................................
El nivel de ruido, con la máquina trabajando, podrá sobrepasar
circunstancialmente 85 dB (A).
Usar protectores auditivos!
Determinación de los valores de medición según norma EN 50
144.
Los datos arriba indicados pertenecen a los modelos de 230-
240 V. En caso de variaciones en la corriente de entrada
* Medido según norma AEG N 877318
INSTRUCCIONES DE SEGURIDAD
Preste atención a las instrucciones de seguridad del libro
adjunto.
Conecte siempre la máquina a una red protegida por
interruptor diferencial y magnetotérmico, para su seguridad
personal, según normas establecidas para instalaciones
eléctricas de baja tensión.
Para trabajar con la máquina, utilizar siempre gafas de
protección,guantes, calzado de seguridad antideslizante, así
como es recomendable usar protectores auditivos.
Nunca se debe intentar limpiar el polvo o viruta procedente
del taladrado con la máquina en funcionamiento.
Desconecte siempre el enchufe antes de llevar a cabo
cualquier trabajo en la máquina.
Enchufar la máquina a la red solamente en posición
desconectada.
Mantener siempre el cable separado del radio de acción de la
máquina.
Para trabajar en paredes, techo o suelo, tenga cuidado para
evitar los cables eléctricos y tuberías de gas o agua.
APLICACIÓN DE ACUERDO A LA FINALIDAD
La taladradora es utilizable para trabajar en madera, metal y
plastico.
No utilice este producto para ninguna otra aplicación que no
sea su uso normal.
DECLARACION DE CONFORMIDAD CE
Declaramos bajo nuestra sola responsabilidad que este producto
está en conformidad con las normas o documentos normalizados
siguientes. EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3, de acuerdo con las regulaciones 98/37/CE, 89/336/
CE
Volker Siegle
Manager Product Development
CONEXIÓN ELÉCTRICA
Conectar solamente a corriente AC monofásica y sólo al
voltaje indicado en la placa de características. También es
posible la conexión a enchufes sin toma a tierra, dado que es
conforme a la Clase de Seguridad II
MANTENIMIENTO
Las ranuras de ventilación de la máquina deben estar
despejadas en todo momento.
Solo se deben utilizar accesorios y piezas de repuestos AEG.
Piezas cuyo recambio no está descrito en las instrucciones
de uso, deben sustituirse en un centro de asistencia técnica
AEG (Consulte el folleto Garantia/Direcciones de Centros de
Asistencia Técnica).
En caso necesario, puede solicitar un despiece de la
herramienta. Por favor indique el número de impreso de diez
dígitos que hay en la etiqueta y pida el despiece a la siguiente
dirección: AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SÍMBOLOS
Desconecte siempre el enchufe antes de
llevar a cabo cualquier trabajo en la
máquina.
Accessorio - No incluido en el equipo
estándar, disponible en la gama de
accesorios.

16
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
PORTUGUES
CARACTERÍSTICAS TÉCNICAS
Potência absorvida nominal .......................................................
Potência de saída .......................................................................
Nº de rotações em vazio ............................................................
Velocidade de rotação máxima em carga max ..........................
Binário de bloqueio estático* ......................................................
ø de furo em aço ........................................................................
ø de furo em alumínio ................................................................
ø de furo em madeira .................................................................
Capacidade da bucha ................................................................
Veio da bucha .............................................................................
ø da gola de aperto ....................................................................
Peso sem cabo de ligação à rede ..............................................
Acelerações típicas avaliadas na área da mão/braço ................
Valores típicos e ponderados pela escala A para o ruído:
Nível da pressão de ruído .......................................................
Onível de ruído a trabalhar pode exceder 85 dB (A).
Use protectores auriculares! Valores de medida de acordo com
EN 50 144.
As características indicadas acima são as correspondentes
aos modelos de 230 - 240 V.No caso de alteração na
voltagem, são válidas as características mencionadas na
chapa de especificações.
* Medido em conformidade com a AEG Norm N 877318
INSTRUÇÕES DE SEGURANÇA
Observar as instruções de segurança na folha!
Aparelhos não estacionários, utilizados ao ar livre, devem ser
protegidos por um disjuntor de corrente de defeito.
Usar sempre óculos de protecção ao trabalhar com a
máquina. Recomenda-se a utilização de luvas de protecção,
protectores para os ouvidos e máscara anti-poeiras.
Não remover aparas ou lascas enquanto a máquina trabalha.
Antes de efectuar qualquer intervenção na máquina, tirar a
ficha da tomada.
Ao ligar à rede, a máquina deve estar desligada.
Manter sempre o cabo de ligação fora da zona de acção da
máquina.
Ao trabalhar em paredes, tectos e soalhos prestar atenção a
que não sejam atingidos cabos eléctricos e canalizações de
gás e água.
UTILIZAÇÃO AUTORIZADA
O berbequim rotativo serve para perfurar madeira, metal e
plástico.
Não use este produto de outra maneira sem ser a normal
para o qual foi concebido.
DECLARAÇÃO DE CONFORMIDADE CE
Declaramos, sob nossa exclusiva responsabilidade, que este
produto cumpre as seguintes normas ou documentos
normativos: EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, conforme as disposições das
directivas 98/37/CE, 89/336/CEE
Volker Siegle
Manager Product Development
LIGAÇÃO À REDE
Só conectar à corrente alternada monofásica e só à tensão
de rede indicada na placa de potência. A conexão às
tomadas de rede sem contacto de segurana também é
possível, pois trata-se duma construção da classe de
protecção II.
MANUTENÇÃO
Através dos rasgos de ventilação podem soprar-se com ar
comprimido os depósitos de poeira no motor.
Utilizar unicamente acessórios e peças sobresselentes da
AEG. Sempre que a substituição de um componente não
tenha sido descrita nas instruções, será de toda a
conveniência mandar executar esse trabalho a um Serviço de
Assistência AEG (veja o folheto Garantia/Endereços de
Serviços de Assistência).
A pedido e mediante indicação da referência de dez números
que consta da chapa de características da máquina, pode
requerer-se um desenho explosivo da ferramenta eléctrica a:
AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SYMBOLE
Antes de efectuar qualquer intervenção na
máquina, tirar a ficha da tomada.
Acessório - Não incluído no eqipamento
normal, disponível como acessório.

17
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
NEDERLANDS
TECHNISCHE GEGEVENS
Nominaal afgegeven vermogen .................................................
Afgegeven vermogen .................................................................
Onbelast toerental ......................................................................
Belast toerental ..........................................................................
Statisch draaimoment* ...............................................................
Boor-ø in staal ............................................................................
Boor-ø in aluminium ...................................................................
Boor-ø in hout .............................................................................
Spanwijdte boorhouder ..............................................................
Booras ........................................................................................
Spanhals-ø .................................................................................
Gewicht, zonder snoer ...............................................................
Karakteristiek gemeten versnelling in hand-armbereik ..............
Karakteristiek A-gewogen geluidsniveau:
Geluidsdrukniveau ...................................................................
Bij werken kan het geluidsniveau 85 dB (A) overschrijden.
Draag oorbeschermers! Meetwaarden vastgesteld volgens EN
50 144.
De opgegeven gegevens gelden voor een uitvoering met 230 -
240 Volt.
Bij een andere netspanning zijn de gegevens op het
typeplaatje gelgig.
* Gemeten volgens de AEG norm N 877318
VEILIGHEIDSADVIEZEN
Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen!
Verplaatsbaar gereedschap moet bij het gebruik buiten aan
een aardlekschakelaar aangesloten worden.
Bij het werken met de machine altijd een veiligheidsbril
dragen. Werkhandschoenen en stofkapje voor de mond
worden aanbevolen.
Spanen of splinters mogen bij draaiende machine niet worden
verwijderd.
Voor alle werkzaamheden aan de machine de stekker uit de
kontaktdoos trekken.
Machine alleen uitgeschakeld aan het net aansluiten.
Snoer altijd buiten werkbereik van de machine houden.
Bij het werken in wanden, plafonds of vloeren oppassen voor
elektriciteitsdraden, gas- of waterleidingen.
VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM
De boormachine kan worden gebruikt voor zowel boren in
hout, metaal en kunststof.
Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals
aangegeven.
EC - VERKLARING VAN OVEREENSTEMMING
Wij verklaren dat dit produkt voldoet aan de volgende normen
of normatieve dokumenten: EN 50144, EN 55014-1, EN
55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de
bepalingen van de richtlijnen 98/37/EG, 89/336/EEG
Volker Siegle
Manager Product Development
NETAANSLUITING
Uitsluitend op éénfase-wisselstroom en uitsluitend op de op
het typeplaatje aangegeven netspanning aansluiten.
Aansluiting is ook mogelijk op een stekerdoos zonder
aardcontact mogelijk, omdat het is ontwerpen volgens
veiligheidsklasse II.
ONDERHOUD
Altijd de luchtspleten van de machine schoonhouden.
Alleen AEG toebehoren en onderdelen gebruiken.
Onderdelen welke niet vermeld worden, kunnen het beste
door de AEG servicedienst verwisseld worden (zie
Serviceadressen).
Onder vermelding van het tiencijferige nummer op het
machineplaatje is desgewenst een doorsnedetekening van de
machine verkrijgbaar bij: AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany.
SYMBOLEN
Voor alle werkzaamheden aan de machine
de stekker uit de kontaktdoos trekken.
Toebehoren - Wordt niet meegeleverd. Is
apart leverbaar. Zie hiervoor het
toebehorenprogramma.

18
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
DANSK
TEKNISKE DATA
Nominel optagen effekt ...............................................................
Afgiven effekt ..............................................................................
Omdrejningstal, ubelastet ...........................................................
Omdrejningstal max., belastet ....................................................
Statisk blokeringsmoment* ........................................................
Bor-ø i stål ..................................................................................
Bor-ø i aluminium .......................................................................
Bor-ø i træ .................................................................................
Borepatronspændevidde ............................................................
Borespindel ................................................................................
Halsdiameter .............................................................................
Vægt uden netledning ................................................................
Typisk vægtet acceleration for hænder/arme .............................
Typisk A-vægtede lydtryksniveau:
Lydtrykniveau ..........................................................................
Under arbejde med vaerktøjet kan lydniveauet overstige
85 dB (A). Brug høreværn!
Måleværdier beregnes iht. EN 50 144. De angivne data gælder
for en model med 230-240 V.
Dataene på typeskiltet gælder ikke, hvis netspændingen
afviger herfra.
* Målt i.h.t. AEG Norm N 877318
SIKKERHEDSHENVISNINGER
Følg sikkerhedsforskrifterne i vedlagte brochure!
Stikdåser udendørs skal være forsynet med
fejlstrømssikringskontakter. Det forlanger
installationsforskriften for Deres elektroanlæg. Overhold dette,
når De bruger vores maskiner.
Når der arbejdes med maskinen, skal man have
beskyttelsesbriller på. Beskyttelseshandsker, skridsikre sko,
høreværn og forklæde anbefales.
Spåner eller splinter må ikke fjernes, medens maskinen kører.
Før ethvert arbejde ved maskinen skal stikket tages ud af
stikdåsen.
Maskinen sluttes kun udkoblet til stikdåsen.
Tilslutningskablet holdes hele tiden væk fra maskinens
arbejdsområde. Kablet ledes altid bort bag om maskinen.
Ved arbejdeboring i væg, loft eller gulv skal man passe på
elektriske kabler, gas- og vandledninger.
TILTÆNKT FORMÅL
Boremaskinen kan anvendes til boreopgaver i træ, metal og
kunststof.
Produktet må ikke anvendes på anden måde og til andre
formål end foreskrevet.
CE-KONFORMITETSERKLÆRING
Vi erklærer under almindeligt ansvar, at dette produkt er i
overensstemmelse med følgende normer eller norma-tive
dokumenter. EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, i henhold til bestemmelserne i
direktiverne 98/37/EF, 89/336/EØF
Volker Siegle
Manager Product Development
NETTILSLUTNING
Tilslutning må kun foretages til enfaset vekselstrøm og kun til
en netspænding, som er i overensstemmelse med angivelsen
på mærkepladen. Tilslutning kan også ske til stikdåser uden
beskyttelseskontakt, da kapslingsklasse II foreligger.
VEDLIGEHOLDELSE
Hold altid maskinens ventilationsåbninger rene.
Brug kun AEG tilbehør og reservedele. Lad de komponenter,
hvis udskiftning ikke er blevet beskrevet, udskifte hos AEG
service (brochure garanti/bemærk kundeserviceadresser).
Ved opgivelse af type nr. der er angivet på maskinens
effektskilt, kan De rekvirere en reservedelstegning, ved
henvendelse til: AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SYMBOLER
Før ethvert arbejde ved maskinen skal stikket
tages ud af stikdåsen.
Tilbehør - Ikke inkluderet i
leveringsomfanget, kab købes som tilbehør.

19
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
NORSK
TEKNISKE DATA
Nominell inngangseffekt .............................................................
Avgitt effekt .................................................................................
Tomgangsturtall ..........................................................................
Lastturtall maks. .........................................................................
Statisk blokkeringsmoment* .......................................................
Bor-ø i stål ..................................................................................
Bor-ø i aluminium .......................................................................
Bor-ø i treverk .............................................................................
Chuckspennområde ...................................................................
Borspindel ..................................................................................
Spennhals-ø ...............................................................................
Vekt uten nettkabel .....................................................................
Typisk vurdert akselerering i hånd-arm-område .........................
Typisk A-vurdert lydnivå:
Lydtrykknivå .............................................................................
Støynivået under arbeidet kan overskride 85 dB (A).
Bruk hørselsvern! Måleverdier fastslått i samsvar
med EN 50 144.
De oppgitte data gjelder for en utførelse med 230-240 V.
Ved avvik i nettspenningen gjelder de data som er oppgitt på
typeskiltet.
* Målt etter AEG standard N 877318
SPESIELLE SIKKERHETSHENVISNINGER
Følg sikkerhetshenvisningene i vedlagte brosjyre!
Stikkontakter utendørs må være utstyrt med feilstrøm-
sikkerhetsbryter. Dette forlanges av installasjonsforskriften for
elektroanlegg. Vennligst følg dette når du bruker vårt apparat.
Bruk alltid vernebrille når du arbeider med maskinen. Det
anbefales å bruke arbeidshansker, faste og sklisikre sko og
forkle.
Spon eller fliser må ikke fjernes mens maskinen er i gang.
Trekk støpslet ut av stikkontakten før du begynner arbeider på
maskinen.
Maskinen må være slått av når den koples til stikkontakten.
Hold ledningen alltid vekk fra maskinens virkeområde. Før
ledningen alltid bakover fra maskinen.
Pass på kabler, gass- og vannledninger når du arbeider i
vegger, tak eller gulv.
FORMÅLSMESSIG BRUK
Boremaskinen kan brukes til boring i treverk, metall og plast.
Dette apparatet må kun brukes til de oppgitte formål.
CE-SAMSVARSERKLÆRING
Vi erklærer på eget ansvar at dette produktet stemmer
overens med de følgende normer eller normative dokumenter.
EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3, i henhold til bestemmelsene i direktivene
98/37/EF, 89/336/EØF
Volker Siegle
Manager Product Development
NETTILKOPLING
Skal bare tilsluttes enfasevekselstrøm og bare til den på
skiltet angitte nettspenning. Tilslutning til stikkontakter uten
jordet kontakt er mulig fordi beskyttelse beskyttelsesklasse II
er forhanden.
VEDLIKEHOLD
Hold alltid lufteåpningene på maskinen rene.
Bruk kun AEG tilbehør og reservedeler. Komponenter der
utskiftning ikke er beskrevet skal skiftes ut hos AEG
kundeservice (se brosjyre garanti/kundeserviceadresser).
Ved behov kan du be om en eksplosjonstegning av apparatet
hos din kundeservice eller direkte hos AEG Elektrowerkzeuge,
Max-Eyth-Straße 10, D-71364 Winnenden, Germany. Oppgi
maskintype og det tisifrete nummeret på typeskiltet.
SYMBOLER
Trekk støpslet ut av stikkontakten før du
begynner arbeider på maskinen.
Tilbehør - inngår ikke i leveransen, anbefalt
komplettering fra tilbehørsprogrammet.

20
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
SVENSKA
TEKNISKA DATA
Nominell upptagen effekt ............................................................
Uteffekt .......................................................................................
Obelastat varvtal ........................................................................
Belastat varvtal ...........................................................................
Statiskt blockeringsmoment* ......................................................
Borrdiam. in stål .........................................................................
Borrdiam. in aluminium ...............................................................
Borrdiam. in trä ...........................................................................
Chuckens spännområnde ..........................................................
Borrspindel .................................................................................
Maskinhals diam. ........................................................................
Vikt utan nätkabel .......................................................................
Typiskt värderad acceleration i hand-arm-området ....................
Typisk A-värderad ljudnivå:
Ljudtrycksnivå ..........................................................................
Ljudnivån vid arbete kan överskrida 85 dB (A).
Använd hörselskydd!
Mätvärdena har tagits fram baserande på EN 50 144.
Ovanstående data gäller för 230 - 240 V modeller. Vid
avvikande nätspänning återfinns gällande data på maskinens
typskylt.
* Uppmätt enligt AEG norm N 877318
SÄKERHETSUTRUSTNING
Beakta säkerhetsanvisningarna i bifogat informationsblad.
Anslut alltid verktyget till jordat eluttag vid användning
utomhus.
Använd alltid skyddsglasögon, skyddshandskar och
hörselskydd.
Avlägsna aldrig spån eller flisor när maskinen är igång.
Drag alltid ur kontakten när du utför arbeten på maskinen.
Maskinen skall vara frånkopplad innan den anslutes till
väggurtag.
Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln
bakåt i förhållande till arbetsriktningen.
Vid arbetenborrning i vägg, tak eller golv, var alltid observant
på befintliga el-, gas- eller vattenledningar.
ANVÄND MASKINEN ENLIGT ANVISNINGARNA
Borrmaskinen kan användas till att borra och skruva i trä.
Maskinen får endast användas för angiven tillämpning.
CE-FÖRSÄKRAN
Vi intygar och ansvarar för, att denna produkt
överensstämmer med följande norm och dokument
EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2,
EN 61000-3-3, enl. bestämmelser och riktlinjerna 98/37/EG,
89/336/EWG
Volker Siegle
Manager Product Development
NÄTANSLUTNING
Får endast anslutas till 1-fas växelström och till den spänning
som anges på dataskylten. Anslutning kan även ske till eluttag
utan skyddskontakt, eftersom konstruktionen motsvarar
skyddsklass II.
SKÖTSEL
Se till att motorhöljets luftslitsar är rena.
Använd endast AEG tillbehör och reservdelar. Byggdelar vars
utbyte ej beskrives utväxlas bäst av AEG auktoriserad
serviceverkstad. (beakta broschyrer Garanti/
Kundtjänstadresser).
Vid behov av sprängskiss, kan en sådan, genom att uppge
maskinens art. nr. (som finns på typskylten) erhållas från:
AEG Elektrowerkzeuge, Max-Eyth-Straße 10,
D-71364 Winnenden, Germany.
SYMBOLER
Drag alltid ur kontakten när du utför arbeten
på maskinen.
Tillbehör - Ingår ej i leveransomfånget,
erhålles som tillbehör.

21
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
SUOMI
TEKNISET ARVOT
Nimellinen teho ...........................................................................
Antoteho .....................................................................................
Kuormittamaton kierrosluku ........................................................
Kuormitettu kierrosluku maks. ....................................................
Staattinen pysäytysmomentti* ....................................................
Poran ø teräkseen ......................................................................
Poran ø alumiini .........................................................................
Poran ø puuhun ..........................................................................
Istukan aukeama ........................................................................
Porakara .....................................................................................
Kiinnityskaulan ø ........................................................................
Paino ilman verkkojohtoa ...........................................................
Tyypillisesti arvioitu kiihtyvyys käsi-käsivarsi-alueelle ................
Tyypillinen A-arvioitu äänitaso:
Melutaso ..................................................................................
Työskenneltä melutaso saattaa ylittää 85 dB (A).
Käytä kuulosuojaimia! Mitta-arvot määritetty EN 50 144
mukaan.
Ylläolevat arvot pätevät malleille, jotka on tarkoitettu 230 - 240
V jännitteelle.
Mikäli verkkojännite poikkeaa tästä, pätevät konekilven arvot.
* Mitattu AEG normin N 877318 mukaan
TURVALLISUUSOHJEET
Huomioi punaiselle paperille painetut turvaohjeet!
Ulkokäytössä olevat pistorasiat on varustettava vikavirta-
suojakytkimillä sähkölaitteistosi asennusmääräyksen
mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä
ulkopistorasiaan ja neuvottele asiasta sähköasentajasi
kanssa.
Käytä laitteella työskennellessäsi aina suojalaseja.
Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien,
kuulosuojainten ja suojaesiliinan käyttöä suositellaan.
Lastuja tai puruja ei saa poistaa koneen käydessä.
Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen
tehtäviä toimempiteitä.
Varmista, että kone on sammutettu ennen kytkemistä
sähköverkkoon.
Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina
taaksesi.
Varo seinään, kattoon tai lattiaan porattaessa osumasta
sähköjohtoon, kaasu- ja vesijohtoihin.
TARKOITUKSENMUKAINEN KÄYTTÖ
Porakone soveltuu poraukseen puuhun, metalliin lui muoviin.
Äla käytä tuotettaa ohjeiden vastaisesti.
TODISTUS CE-STANDARDINMUKAISUUDESTA
Todistamme täten ja vastaamme yksin siitä, että tämä tuote
on allalueteltujen standardien ja standardoimisasiakirjojen
vaatimusten mukainen. EN 50144, EN 55014-1, EN 55014-2,
EN 61000-3-2, EN 61000-3-3, seuraavien sääntöjen
mukaisesti: 98/37/EY, 89/336/ETY
Volker Siegle
Manager Product Development
VERKKOLIITÄNTÄ
Yhdistä ainoastaan tasavirtalähteeseen, jonka volttimäärä on
sama kuin levyssä ilmoitettu. Myös liittäminen
maadoittamattomiin pistokkeisiin on mahdollista, sillä muotoilu
on yhdenmukainen turvallisuusluokan II kanssa.
HUOLTO
Pidä moottorin ilmanottoaukot puhtaina.
Käytä vain AEG: n lisälaitteita ja varaosia. Käytä
ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja
muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite
takuu/huoltoliikeluettelo).
Tarpeen vaatiessa voit pyytää lähettämään laitteen
kokoonpanopiirustuksen ilmoittamalla arvokilven
kymmennumeroisen numeron seuraavasta osoitteesta: AEG
Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden,
Germany.
SYMBOLIT
Irrota aina pistotulppa seinäkoskettimesta
ennen koneeseen tehtäviä toimempiteitä.
Lisälaite - Ei sisälly vakiovarustukseen,
saatavana lisätervikkeena.

22
B 500 BE 570 R
..........................500 W ............................570 W
..........................250 W ............................285 W
........................2650 min-1 ...................0-2700 min-1
........................1800 min-1 ......................1600 min-1
............................21 Nm ............................21 Nm
............................10 mm ...........................10 mm
............................13 mm ...........................13 mm
............................30 mm ...........................30 mm
......................1,5-13 mm .....................1,5-13 mm
.....................1/2x20 .........................1/2"x20
............................43 mm ...........................43 mm
...........................1,6 kg .............................1,7 kg
........................< 2,5 m/s2 .......................< 2,5 m/s2
............................82 dB (A) .......................82 dB (A)
ÅËËÇÉÊÁ
ÔÅ×ÍÉÊÁ ÓÔÏÉ×ÅÉÁ
ÏíïìáóôéêÞ éó÷ýò ...............................................................
Áðïäéäüìåíç éó÷ýò .............................................................
Áñéèìüò óôñïöþí ÷ùñßò öïñôßï ..........................................
ÌÝãéóôïò áñéèìüò óôñïöþí ìå öïñôßï ................................
ÓôáôéêÞ ñïðÞ åìðëïêÞò* .....................................................
ø ôñýðáò óå ÷Üëõâá ...........................................................
ø ôñýðáò óå aëïõìßíéï ........................................................
ø ôñýðáò óå îýëï ...............................................................
Ðåñéï÷Þ óýóöéîçò ôïõ ôóïê .................................................
¢ôñáêôïò äñÜðáíïõ ...........................................................
ø ëáéìïý óýóöéîçò .............................................................
ÂÜñïò ÷ùñßò êáëþäéï .........................................................
ÔõðéêÞ áîéïëïãçìÝíç åðéôÜ÷õíóç óôçí ðåñéï÷Þ ôïõ ÷åñéïý-âñá÷ßïíá ......
ÔõðéêÞ Á áîéïëïãçìÝíç óôÜèìç èïñýâïõ:
ÓôÜèìç ç÷çôéêÞò ðßåóçò ....................................................
Ç óôÜèìç èïñýâïõ êáôÜ ôçí åñãáóßá ìðïñåß íá îåðåñÜóåé ôá
85 dB (A).
ÖïñÜôå ðñïóôáóßá áêïÞò (ùôáóðßäåò)! ÔéìÝò ìÝôñçóçò
åîáêñéâùìÝíåò êáôÜ EN 50 144.
Ôá äåäïìÝíá óôïé÷åßá éó÷ýïõí ãéá ìéá ðáñáëëáãÞ ìå 230-240
V. Óå ðåñßðôùóç áðüêëéóçò ôçò ôÜóçò ôïõ äéêôýïõ éó÷ýïõí ôá
óôïé÷åßá ðïõ áíáöÝñïíôáé ðÜíù óôçí ðéíáêßäá éó÷ýïò.
* ÌåôñçìÝíç óýìöùíá ìå ôï ðñüôõðï ôçò AEG N 877318
ÅÉÄÉÊÅÓ ÕÐÏÄÅÉÎÅÉÓ ÁÓÖÁËÅÉÁÓ
ÐñïóÝîôå ôéò õðïäåßîåéò áóöáëåßáò ôïõ óõíçììÝíïõ åã÷åéñéäßïõ!
Ïé ðñßæåò óôïõò åîùôåñéêïýò ÷þñïõò ðñÝðåé íá åßíáé åîïðëéóìÝíåò
ìå ìéêñïáõôüìáôïõò äéáêüðôåò ðñïóôáóßáò. Áõôü áðáéôåß ï
ó÷åôéêüò êáíïíéóìüò áðü ôçí çëåêôñéêÞ óáò åãêáôÜóôáóç.
ÐñïóÝîôå ðáñáêáëþ áõôü ôï óçìåßï êáôÜ ôç ÷ñÞóç ôçò óõóêåõÞò
ìáò.
Óôéò åñãáóßåò ìå ôç ìç÷áíÞ öïñÜôå ðÜíôïôå ðñïóôáôåõôéêÜ ãõáëéÜ.
Óõíßóôáíôáé ôá ðñïóôáôåõôéêÜ ãÜíôéá, ôá óôáèåñÜ êáé
áíôéïëéóèçôéêÜ ðáðïýôóéá êáé ç ðïäéÜ.
Ôá ãñÝæéá Þ ôá óêëÞèñåò äåí åðéôñÝðåôáé íá áðïìáêñýíïíôáé ìå
êéíïýìåíç ôç ìç÷áíÞ.
Ðñéí áðü êÜèå åñãáóßá óôç ìç÷áíÞ ôñáâÜôå ôï öéò áðü ôçí ðñßæá.
ÓõíäÝåôå ôç ìç÷áíÞ óôçí ðñßæá ìüíï, åöüóïí âñßóêåôáé
áðåíåñãïðïéçìÝíç.
ÊñáôÜôå ôï êáëþäéï óýíäåóçò ðÜíôïôå ìáêñéÜ áðü ôçí ðåñéï÷Þ
äñÜóçò ôçò ìç÷áíÞò. ÐåñíÜôå ôï êáëþäéï ðÜíôïôå ðßóù áðü ôç
ìç÷áíÞ.
ÊáôÜ ôéò åñãáóßåò óôïí ôïß÷ï, óôçí ïñïöÞ Þ óôï äÜðåäï ðñïóÝ÷åôå
ãéá ôõ÷üí çëåêôñéêÜ êáëþäéá êáé ãéá óùëÞíåò áåñßïõ êáé íåñïý.
×ÑÇÓÇ ÓÕÌÖÙÍÁ ÌÅ ÔÏ ÓÊÏÐÏ ÐÑÏÏÑÉÓÌÏÕ
Ôï äñÜðáíï ìðïñåß íá ÷ñçóéìïðïéçèåß ãéá ôñýðçìá îýëïõ,
ìåôÜëëïõ êáé ðëáóôéêïý.
ÁõôÞ ç óõóêåõÞ åðéôñÝðåôáé íá ÷ñçóéìïðïéçèåß ìüíï
óýìöùíá ìå ôïí áíáöåñüìåíï óêïðü ðñïïñéóìïý.
ÓÕÍÄÅÓÇ ÓÔÏ ÇËÅÊÔÑÉÊÏ ÄÉÊÔÕÏ
ÓõíäÝåôå ìüíï óå ìïíïöáóéêü åíáëëáóóüìåíï ñåýìá êáé
ìüíï óå ôÜóç äéêôýïõ üðùò áíáöÝñåôáé óôçí ðéíáêßäá
ôå÷íéêþí ÷áñáêôçñéóôéêþí. Ç óýíäåóç åßíáé åðßóçò åöéêôÞ óå
ðñßæåò ÷ùñßò ðñïóôáóßá åðáöÞò, äéüôé õðÜñ÷åé ìéá äïìÞ ôçò
êáôçãïñßáò ðñïóôáóßáò II.
ÄÇËÙÓÇ ÐÉÓÔÏÔÇÔÁÓ ÅÊ
Äçëþíïõìå ìå áðïêëåéóôéêÞ ìáò åõèýíç, üôé áõôü ôï ðñïúüí
áíôáðïêñßíåôáé óôá áêüëïõèá ðñüôõðá Þ Ýããñáöá
ôõðïðïßçóçò. EN 50144, EN 55014-1, EN 55014-2, EN
61000-3-2, EN 61000-3-3, óýìöùíá ìå ôéò äéáôÜîåéò ôùí
ïäçãéþí 98/37/ÅÊ, 89/336/ÅÏÊ
Volker Siegle
Manager Product Development
ÓÕÍÔÇÑÇÓÇ
Äéáôçñåßôå ðÜíôïôå ôéò ó÷éóìÝò åîáåñéóìïý óôç ìç÷áíÞ
êáèáñÝò.
×ñçóéìïðïéåßôå ìüíï åîáñôÞìáôá êáé áíôáëëáêôéêÜ ôçò AEG.
ÁíáèÝóåôå ôçí áëëáãÞ ôùí åîáñôçìÜôùí, ôùí ïðïßùí ç
áíôéêáôÜóôáóç äåí Ý÷åé ðåñéãñáöåß, ó' Ýíá êÝíôñï óÝñâéò ôçò
AEG (ðñïóÝîôå ôï åã÷åéñßäéï Åããýçóç/Äéåõèýíóåéò
åîõðçñÝôçóçò ðåëáôþí).
¼ôáí ÷ñåéÜæåôáé, ìðïñåßôå íá æçôÞóåôå Ýíá ó÷Ýäéï
óõíáñìïëüãçóçò ôçò óõóêåõÞò, äßíïíôáò ôïí ôýðï ôçò
ìç÷áíÞò êáé ôï äåêáøÞöéï áñéèìü óôçí ðéíáêßäá éó÷ýïò, áðü
ôï êÝíôñï óÝñâéò Þ áðåõèåßáò áðü ôç ößñìá AEG
Elektrowerkzeuge, Max-Eyth-Straße 10, D-71364 Winnenden,
Germany.
ÓÕÌÂÏËÁ
Ðñéí áðü êÜèå åñãáóßá óôç ìç÷áíÞ ôñáâÜôå
ôï öéò áðü ôçí ðñßæá.
ÅîáñôÞìáôá - Äåí ðåñéëáìâÜíïíôáé óôá
õëéêÜ ðáñÜäïóçò, óõíéóôïýìåíç ðñïóèÞêç
áðü ôï ðñüãñáììá åîáñôçìÜôùí.
