afx light SHOOTER-LED User manual

©Copyright LOTRONIC 2015 SHOOTER-LED Page 1
‘
‘S SH HO OO OT TE ER R’ ’ L LE ED D L LI IG GH HT T E EF FF FE EC CT T
Ref.: SHOOTER-LED (15-1924)
USER MANUAL
MANUEL D’UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUÇÕES
MANUAL DE UTILIZARE
NAVODILA ZA UPORABO
HANDLEIDING
INSTRUKCJA OBSŁUGI
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre. Ask your local authorities or
your dealer about the way to proceed.
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler là où il existe
des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden. Bringen Sie sie zu einer
speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra’s hiervoor voorzien
is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren.
NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem.
Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.
NOTA IMPORTANTE: Produtos eléctricos não deverão ser postos em contentores de lixo caseiros. Por favor, deposite-os em contentores para reciclagem.
Questione as autoridades locais ou onde adquiriu o produto sobre como deverá proceder.
WAŻNA UWAGA: Elektryczne produkty nie mogą być wyrzucane wraz z odpadami domowymi. Prosimy o przyniesienie ich do centrum recyklingu. Zapytaj
sprzedawcę o sposób postępowania.
NOTA IMPORTANTA: Deseurile care provin de la produsele electrice si electronice nu se vor pune la gunoiul menajer. Dezafectarea acestora trebuie sa se faca la
centrele de colectare special amenajate. Contactati autoritatile locale pentru informatii privind procedura de dezafectare a deseurilor electrice si electronice.
Imported from China by
LOTRONIC SA – Avenue Zénobe Gramme 9 – 1480 Saintes - Belgium

©Copyright LOTRONIC 2015 SHOOTER-LED Page 2
BEFORE YOU BEGIN
Contents of the carton:
•1 x Shooter light effect
•1x Mains lead
•1x User Manual
Unpacking Instructions
Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are
present and have been received in good condition. Notify the freight company immediately and retain packing
material for inspection if any parts appear to be damaged from shipping or the carton itself shows signs of
mishandling. Keep the carton and all packing materials. In the event that a fixture must be returned to the factory, it
is important that the fixture be returned in the original factory box and packing.
Safety Instructions
Please read these instructions carefully, they include important information about the installation, usage and
maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that he also receives
this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you are connecting to is
not higher than that stated on the decal or rear panel of the fixture.
• This product is intended for indoor use only!
It is essential that the device is earthed. A qualified person must carry out the electric connection.
• To prevent risk of fire or shock, do not expose fixture to rain or moisture. Make sure there are no flammable
materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from adjacent surfaces. Be
sure that no ventilation slots are blocked.
• Always disconnect from power source before servicing or replacing fuse and be sure to replace with same fuse size
and type.
• Secure fixture to fastening device using a safety chain. Never carry the fixture solely by its head. Use its carrying
handles.
• Maximum ambient temperature (Ta) is 104° F (40°C). Do not operate the fixture at temperatures higher than this.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair the unit by
yourself. Repairs carried out by unskilled people can lead to damage or malfunction. Please contact the nearest
authorized technical assistance center. Always use the same type of spare parts.
• Don’t connect the device to a dimmer pack.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on.
DISCONNECT DEVICE: Where the MAINS plug or an appliance coupler is used as the disconnect device, the
disconnect device shall remain readily operable.
Auto Sensing Voltage: This fixture contains an automatic voltage switch which will auto sense the voltage when it is
plugged into the power source.
GB

©Copyright LOTRONIC 2015 SHOOTER-LED Page 3
Features
•10 / 13 DMX channels
•8 colors + white + color combinations
•DMX, music controlled and show mode
•29 macro patterns with zoom
•Laser simulation
•Dimmer 0-100%
Specifications
Power supply...................................................................................................100-240Vac 50/60Hz
Consumption............................................................................................................................ 41W
Light source.................................................................................................. 1 LED LumiEngin 20W
Single beam angle ........................................................................................................................ 4°
Laser simulation ....................................................................................................................... 120°
Dimensions....................................................................................................... 285 x 250 x 248mm
Weight ........................................................................................................................................ 5kg
Installation
The unit should be mounted via its screw holes on the bracket. Always ensure that the unit is firmly fixed to avoid
vibration and slipping while operating. Always ensure that the structure to which you are attaching the unit is secure
and able to support a weight of 10 times of the unit’s weight. Also always use a safety cable that can hold 12 times
the weight of the unit when installing the fixture.
The equipment must be fixed by professionals at a place where is out of the reach of people and where nobody can
pass by or under it.
SETUP
Disconnect the power cord before replacing a fuse and always replace with the same type fuse.
Fuse Replacement
With a Philips head screwdriver wedge the fuse holder out of its housing.
Remove the damaged fuse from its holder and replace with exactly the same type of fuse.
Insert the fuse holder back in its place and reconnect power.
Fixture Linking
You will need a serial data link to run light shows of one or more fixtures using a DMX-512 controller or to run
synchronized shows on two or more fixtures set to a master/slave operating mode. The combined number of
channels required by all fixtures on a serial data link determines the number of fixtures that the data link can
support.
Important: Fixtures on a serial/data link must be daisy chained in one single line. Maximum recommended serial
data link distance: 100 meters (1640 ft.) Maximum recommended number of fixtures on a serial data link: 16 fixtures
Data Cabling
To link fixtures together you must use data cables. If you choose to create your own cable, please use data-grade
cables that can carry a high quality signal and are less prone to electromagnetic interference.
CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female XLR connector on the other end.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 4

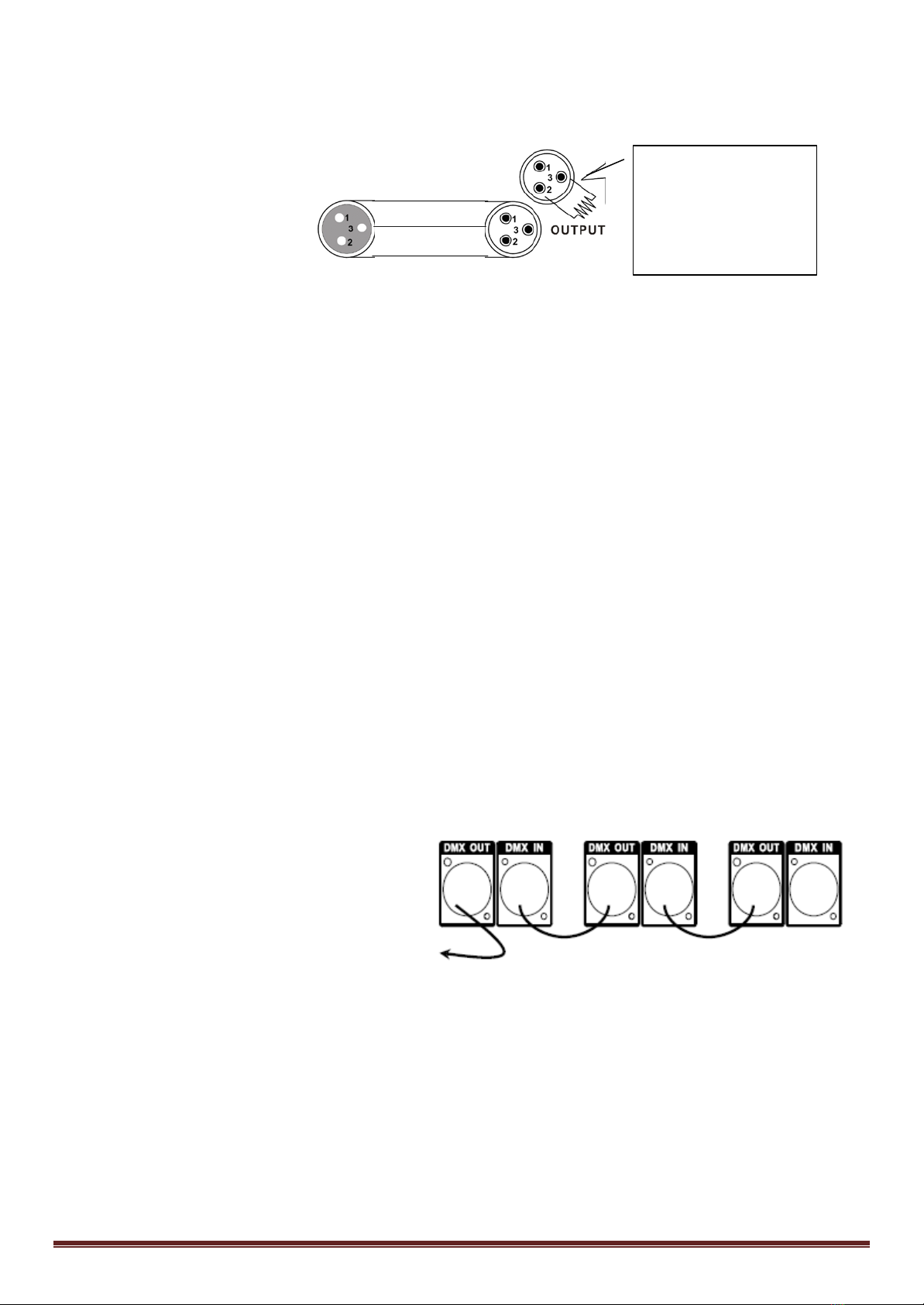

DMX connector configuration
Termination reduces signal errors. To avoid signal transmission problems and interference, it is always advisable to
connect a DMX signal terminator.
CAUTION
Do not allow contact between the common and the fixture’s chassis ground. Grounding the common can cause a
ground loop, and your fixture may perform erratically. Test cables with an ohm meter to check correct polarity and
to make sure the pins are not grounded or shorted to the shield or each other.
3-PIN TO 5-PIN CONVERSION CHART
Note! If you use a controller with a 5-pin DMX output connector, you will need to use a 5-pin to 3-pin adapter.
The chart below details a proper cable conversion:
3 PIN TO 5 PIN CONVERSION CHART
Conductor 3 Pin Female (output) 5 Pin Male (Input)
Ground/Shield Pin 1 Pin1
Data (-) signal Pin 2 Pin 2
Data (+) signal Pin 3 Pin 3
Do not use Do not use
Do not use Do not use
Setting up a DMX Serial Data Link
1. Connect the (male) 3 pin connector side of the DMX cable to the output (female) 3 pin connector of the controller.
2. Connect the end of the cable coming from the controller which will have a (female) 3 pin connector to the input
connector of the next fixture consisting of a (male) 3 pin connector.
3. Then, proceed to connect from the output as stated above to the input of the following fixture and so on.
Master/Slave Set Up
This function will allow you to link up to 16 units
together and operate without a controller. In a
Master-Slave set up one unit will act as the
controlling unit and the others will react to the
controlling units programs. Any unit can act as a
Master or as a Slave.
1. Using approved DMX data cables, daisy chain
your units together via the XLR connector on the rear of the units. Remember the Male XLR connector is the input
and the Female XLR connector is the output. The first unit in the chain (master) will use the female XLR connector
only - The last unit in the chain will use the male XLR connector only. For longer cable runs we suggest a terminator
at the last fixture.
2. On the Master unit press the MENU button until “SLND” is displayed, and press ENTER. Use the UP and DOWN
buttons to scroll to the “MAST” setting and press ENTER.
3. After setting the Master unit to the master setting find your desired operating mode.
4. On the slave units press the MENU button until “SLND” is displayed, and press ENTER. Choose either “SL 1” or “SL
INPUT
COMMON
DMX +
DMX-
Resistance 120 ohm
1/ 4w between pin 2
(DMX-) and pin 3
(DMX+) of the last
fixture.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 5
2” and press ENTER.
5. The slave units will now follow the Master unit.
CONTROL PANEL
To access the main menu press the MENU button. Press the UP or DOWN
buttons until you reach function you wish to change. When you reach the
function you wish to change, press the ENTER button. When a function is
selected, use the UP or DOWN buttons to change the function settings.
Once your changes are made, press the ENTER button, and then press
and hold the MENU button for at least three seconds to confirm and lock
the change into the system memory. If the MENU button is not pressed and held within eight seconds the fixture will
automatically confirm and lock the change into the system memory. To exit without making any changes press the
MENU button.
FUNCTION MENU
ADDR
001 - 512, DMX Address setting
CHND
10 ch
13 ch, select the channel mode
SLND
Mast
SL 1
SL 2 ( MAST,SL OPTION)
SHND
SH 0 – SH 7, Select the show mode
AUTO
OFF
ON (Auto Mode)
SOUN
On – Off (SOUND CONTROL)
SENS
000 – 100 Sound sensitivity control (0 close, 100 The most
sensitive)
LED
On - Off (Background LIGHT ON/OFF)
DISP
Disp
Dsip (Reverse Display)
PINT
Yes - No (PAN Reverse)
TINT
Yes - No (TIL Reverse)
TEST
Test
RSET
Reset
Settings
DMX Address Setting
.
1. Press the MENU button until “ADDR” is displayed, press ENTER.
2. The current address will now be displayed and flashing. Press the UP or DOWN buttons to find your desired
address.
3. Press ENTER to confirm. Then connect your DMX Controller.
DMX channel mode

©Copyright LOTRONIC 2015 SHOOTER-LED Page 6
-
1. Press the MENU button until “CHND” is displayed, press ENTER. Either “10CH”, “13CH” will be displayed
2. Press the UP or DOWN buttons to find your desired DMX channel mode and press ENTER to confirm and exit.
Master/Slave selection
1. Press the MENU button until “SLND” is displayed, press ENTER. Either “MAST”, “SL 1” or “SL 2” will be displayed.
2. Press the UP or DOWN buttons until your desired setting is displayed, and press ENTER to confirm.
Show modes 0-7 (Factory programs).
Show mode can run with or without sound active mode active.
1. Press the MENU button until “SHND” is displayed, press ENTER.
2. “Sh X” will now be displayed, “X” representing a number between 0-7. Programs 1-7 are factory programs, while
“Sh 0” is random mode. Press the UP or DOWN buttons to find your desired show.
3. When you have found your desired show press ENTER, then press and hold the MENU button for at least 3
seconds to activate. After you have set your desired show, it can be changed at any time using the UP or DOWN
buttons.
Auto run program
1. Press the MENU button until “AUTO” is displayed, press ENTER.
2. The Display will show either “ON” or “OFF”. Press the UP or DOWN buttons to select “ON” or “OFF”.
Sound Active mode
1. Press the MENU button until “SOUN” is displayed, press ENTER.
2. The display will show either “ON” or “OFF”. Press the UP or DOWN buttons to select “ON” to activate sound active
mode, or “OFF” to deactivate sound active mode.
3. Press ENTER, then press and hold the MENU button for at least 3 seconds to activate.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 7

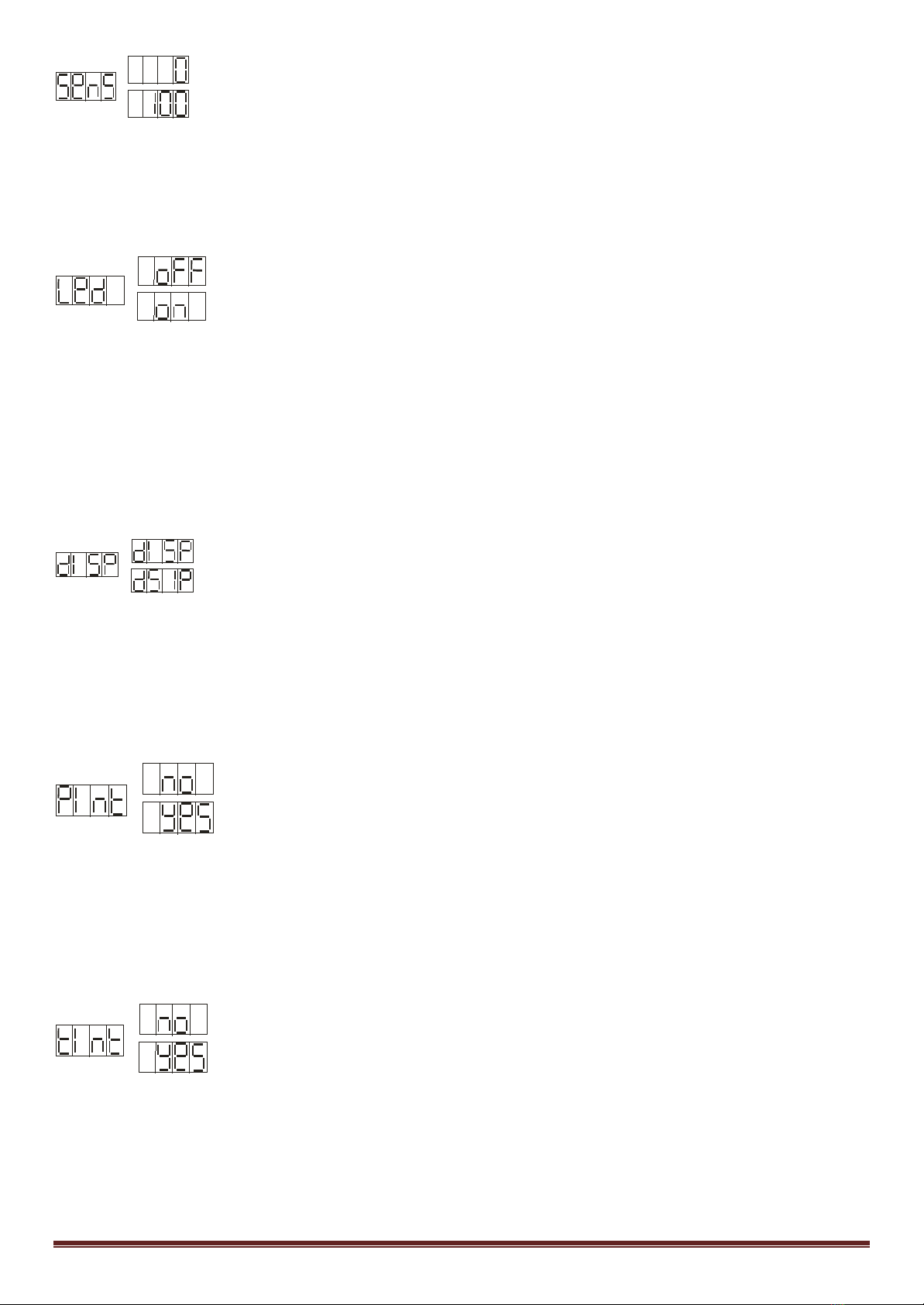

Sound sensitivity
1. Press the MENU button until “SENS” is displayed, press ENTER.
2. A number between 0-100 will be displayed. Press the UP or DOWN buttons to adjust the sound sensitivity. 0 being
the least sensitive and 100 being the most sensitive. When you have found your desired setting press ENTER to
confirm.
Display back light
1. Press the MENU button until “LED” is displayed, press ENTER.
2. The display will show either “ON” or “OFF”. Press the UP or DOWN buttons to select “ON” to keep the LED display
on at all times, or “OFF” to switch to have the LED display switch off after 2 minutes.
3. Press ENTER and then press and hold the MENU button for at least three seconds to confirm.
Display Reverse 180°
1. Press the either the MENU button until “DISP” is displayed, press ENTER.
2. Press the UP button to select “DSIP” to reverse the display, or “DISP” to change the display back.
3. Press ENTER to confirm.
Pan Inversion
1. Press the MENU button until “PINT” is displayed, press ENTER. Either “YES” or “NO” will be displayed.
2. To activate the Tilt inversion press the UP or DOWN buttons until YES is displayed, press ENTER to confirm. To
deactivate Tilt inversion, select NO and press Enter.
Tilt Inversion
1. Press the MENU button until “TILT” is displayed, press ENTER. Either “YES” or “NO” will be displayed.
2. To activate the Tilt inversion press the UP or DOWN buttons until YES is displayed, press ENTER to confirm. To
deactivate Tilt inversion, select NO and press Enter.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 8
Self test program
The test program will test pan/tilt movement and colors.
1. Press the MENU button until “TEST” is displayed, press ENTER.
2. The fixture will now run a self test. Press MENU to exit.
Reset
1. Press the MENU button until “Reset” is displayed. Press the ENTER button and the unit will reset itself.
Offset Menu:
To enter the offset adjustment submenu, press the ENTER button for at least 5 seconds. In this submenu you are
able to adjust the original position of the pan, tilt, gobo wheel, and color wheel.
Adjustment of the Pan position
1. Press the ENTER button for at least 5 seconds, then press the UP or DOWN buttons so that “PAN” is displayed,
press ENTER.
2. Use the UP and DOWN buttons to make your adjustments, and then press ENTER to confirm. Press the MENU
button for one second to exit.
Adjustment of the Tilt position
1. Press the ENTER button for at least 5 seconds, then press the UP or DOWN buttons so that “TILT” is displayed,
press ENTER.
2. Use the UP and DOWN buttons to make your adjustments, and then press ENTER to confirm. Press the MENU
button for one second to exit.
Adjustment of the color wheel
1. Press the ENTER button for at least 5 seconds, then press the UP or DOWN buttons so that “COLR is displayed,
press ENTER.
2. Use the UP and DOWN buttons to make your adjustments, and then press ENTER to confirm. Press the MENU
button for one second to exit.
DMX CONTROL
This function allows you to use a universal DMX-512 controller to control the master dimmer, rotation and color. A
DMX controller allows you to create unique programs tailored to your individual needs.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 9
1. The Shooter has 2 DMX Modes: 10 & 13 Channels. See the detailed description of the DMX values and functions.
2. To control your fixture in DMX mode, follow the set-up procedures as well as the set-up specifications that are
included with your DMX controller. Follow the instruction to set the DMX Address.
3. Use your DMX controller’s faders to control the various DMX functions.
4. Follow the instructions to set your DMX channel mode and the DMX address.
5. For longer cable runs (> 100 feet) use a terminator on the last fixture.
6. For more detailed information, refer to the manual included with your DMX controller.
DMX CHANNELS
10 channel definition table
10CH FUNCTION VALUE
1 Pan 0---255, PAN 0-100%
2 Tilt 0---255, Tilt 0-100%
3 Color
000-003 Open
004-007 Open & Color 1
008-011 Color 1
012-015 Color 1 & 2
016-019 Color 2
020-022 Color 2 & 3
023-026 Color 3
027-030 Color 3 & 4
031-034 Color 4
035-038 Color 4 & 5
039-042 Color 5
043-045 Color 5 & 6
046-049 Color 6
050-053 Color 6 & 7
054-057 Color 7
058-061 Color 7 & 8
062-064 Color 8
065-065 Color 8 & Open
066-128 Color Wheel Location moving
129-190 Clockwise Color Rotation From fast to slow
191-193 Stop
194-255 CounterClockwise Color Rotation from slow to fast
4 Strobe
000-007 Blackout
008-015 Open
016-131 Strobe from Slow to Fast
132-139 Open
140-181 Slow open Fast Close
182-189 Open
190-231 Fast Open Slow Close
232-239 Open
240-247 Random Strobe
248-255 Open
5 Master Dimmer 0-255 0-100%

©Copyright LOTRONIC 2015 SHOOTER-LED Page 10
6 Pattern
000-008 Off
009-016 Pattern 1
017-025 Pattern 2
026-033 Pattern 3
034-042 Pattern 4
043-050 Pattern 5
051-059 Pattern 6
060-067 Pattern 7
068-076 Pattern 8
077-084 Pattern 9
085-093 Pattern 10
094-101 Pattern 11
102-110 Pattern 12
111-118 Pattern 13
119-127 Pattern 14
128-135 Pattern 15
136-144 Pattern 16
145-152 Pattern 17
153-161 Pattern 18
162-169 Pattern 19
170-178 Pattern 20
179-186 Pattern 21
187-195 Pattern 22
196-203 Pattern 23
204-212 Pattern 24
213-220 Pattern 25
221-229 Pattern 26
230-237 Pattern 27
238-246 Pattern 28
247-255 Pattern 29
7 Pattern Rotation
000-009 STOP
010-120 Clockwise rotation from fast to slow
121-134 STOP
135-245 Counterclockwise rotation from slow to fast
246-255 STOP
8 Pattern
Movement
000-009 STOP
010-120 Horizontal Rotation from Fast to Slow
121-134 STOP
135-245 Vertical Rotation from Slow to Fast
246-255 STOP
9 Pattern ZOOM
000-127 Pattern ZOOM Manual
128-255 Pattern ZOOM From slow to fast
10 Special Function
000-099 No Function
100-199 Reset
200-255 Auto

©Copyright LOTRONIC 2015 SHOOTER-LED Page 11
13 channel definition table
13CH FUNCTION VALUE
1 Pan 0---255, PAN 0-100%
2 Tilt 0---255, Tilt 0-100%
3 Color
000-003 Open
004-007 Open & Color 1
008-011 Color 1
012-015 Color 1 & 2
016-019 Color 2
020-022 Color 2 & 3
023-026 Color 3
027-030 Color 3 & 4
031-034 Color 4
035-038 Color 4 & 5
039-042 Color 5
043-045 Color 5 & 6
046-049 Color 6
050-053 Color 6 & 7
054-057 Color 7
058-061 Color 7 & 8
062-064 Color 8
065-065 Color 8 & Open
066-128 Color Wheel Location moving
129-190 Clockwise Color Rotation From fast to slow
191-193 Stop
194-255 CounterClockwise Color Rotation from slow to fast
4 Strobe
000-007 Blackout
008-015 Open
016-131 Strobe from Slow to Fast
132-139 Open
140-181 Slow open Fast Close
182-189 Open
190-231 Fast Open Slow Close
232-239 Open
240-247 Random Strobe
248-255 Open
5 Master Dimmer 0-255 0-100%
6 Pattern
000-008 Off
009-016 Pattern 1
017-025 Pattern 2
026-033 Pattern 3
034-042 Pattern 4
043-050 Pattern 5
051-059 Pattern 6
060-067 Pattern 7
068-076 Pattern 8
077-084 Pattern 9
085-093 Pattern 10
094-101 Pattern 11
102-110 Pattern 12
111-118 Pattern 13
119-127 Pattern 14

©Copyright LOTRONIC 2015 SHOOTER-LED Page 12
128-135 Pattern 15
136-144 Pattern 16
145-152 Pattern 17
153-161 Pattern 18
162-169 Pattern 19
170-178 Pattern 20
179-186 Pattern 21
187-195 Pattern 22
196-203 Pattern 23
204-212 Pattern 24
213-220 Pattern 25
221-229 Pattern 26
230-237 Pattern 27
238-246 Pattern 28
247-255 Pattern 29
7
Pattern Zero-X
movement
000-127 Move Left
128-255 Move Right
8
Pattern Zero-Y
movement
000-127 Move Up
128-255 Move Down
9 Pattern Spin
000-063 0 degree
064-127 90degree
128-191 180degree
192-255 270degree
10 Pattern Rotation
000-009 STOP
010-120 Clockwise rotation from fast to slow
121-134 STOP
135-245 Counterclockwise rotation from slow to fast
246-255 STOP
11 Pattern
Movement
000-009 STOP
010-120 Horizontal Rotation from Fast to Slow
121-134 STOP
135-245 Vertical Rotation from Slow to Fast
246-255 STOP
12 Pattern ZOOM
000-127 Pattern ZOOM Manual
128-255 Pattern ZOOM From slow to fast
13 Special Function
000-099 No Function
100-199 Reset
200-255 Auto
9. Photometric CHART:

©Copyright LOTRONIC 2015 SHOOTER-LED Page 13
Cleaning
Due to fog residue, smoke, and dust cleaning the internal and external lenses should be carried out periodically to
optimize light output.
1. Use normal glass cleaner and a soft cloth to wipe down the out-side casing.
2. Clean the external optics with glass cleaner and a soft cloth every 20 days.
3. Always be sure to dry all parts completely before plugging the unit back in.
PREPARATIFS
Contenu de l’emballage:
•1 effet de lumière Shooter
•1 cordon secteur
•1 Mode d’emploi
Déballage
Dès réception de l’appareil, ouvrez le carton et vérifiez que le contenu est complet et en bon état. Sinon, prévenez
immédiatement le transporteur et conservez l’emballage s’il montre des signes de mauvais traitements. Conservez le
carton et tous les matériaux d’emballage afin de pouvoir transporter l’appareil en toute sécurité.
Consignes de sécurité
Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’utilisation et l’entretien
de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assurez-vous que le
nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension d’alimentation
indiqué sur la plaque signalétique de l’appareil.
• Uniquement pour utilisation à l’intérieur!
• L’appareil doit être impérativement relié à la terre.
• Afin d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie ou à l’humidité.
Assurez-vous qu’aucun objet inflammable ne se trouve à proximité de l’appareil pendant son fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface. Assurez-vous que
les fentes de ventilation ne sont pas bloquées.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien. Lorsque vous remplacez le fusible, utilisez
uniquement un fusible qui présente exactement les mêmes caractéristiques que l’ancien.
• Sécurisez l’appareil sur le dispositif de fixation au moyen d’une chaîne. Ne portez jamais l’appareil en le tenant par
le boîtier. Tenez-le par l’étrier.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des températures
supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer l’appareil par vous-
même. Une réparation mal faite peut entraîner des dommages et des dysfonctionnements. Contactez un service
technique agréé. Utilisez uniquement des pièces détachées identiques aux pièces d’origine.
• Ne pas brancher l’appareil sur un variateur.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Ne jamais débrancher l’appareil en tirant sur le cordon.
F

©Copyright LOTRONIC 2015 SHOOTER-LED Page 14
• Ne pas exposer vos yeux à la source lumineuse.
•Lorsque le cordon d'alimentation ou un coupleur d'appareil est utilisé comme dispositif de déconnexion, ce
dispositif doit rester facilement accessible;
Si un interrupteur omnipolaire est utilisé comme dispositif de déconnexion, l'emplacement sur l'appareil et la
fonction de l'interrupteur doit être décrite, et le commutateur doit rester facilement accessible
Détection automatique de la tension d’alimentation: Cet appareil est muni d’un commutateur automatique de
tension qui détecte la tension lorsqu’il est branché sur une prise de courant.
Description
•10 / 13 Canaux DMX
•8 couleurs + blanc + combinaisons de couleurs
•Fonctionnement commandé par la musique, DMX et démo
•29 motifs macro avec zoom
•Simulation Laser
•Variateur 0-100%
Caractéristiques techniques
Alimentation....................................................................................................100-240Vac 50/60Hz
Consommation......................................................................................................................... 41W
Source lumineuse......................................................................................... 1 LED LumiEngin 20W
Angle du rayon individuel ............................................................................................................ 4°
Simulation laser........................................................................................................................ 120°
Dimensions....................................................................................................... 285 x 250 x 248mm
Poids...........................................................................................................................................5kg
Montage
Fixez l’appareil sur l’étrier au moyen des trous de vis. Assurez-vous que l’appareil est solidement fixé afin d’éviter des
vibrations et des mouvements pendant le fonctionnement. Vérifiez que le support sur lequel vous allez installer
l’appareil est solide et capable de supporter au moins 10 fois le poids de l’appareil. Lors de l’installation utilisez
toujours un câble de sécurité supplémentaire qui peut porter 12 fois le poids le d’appareil. Cet appareil doit être
installé par des professionnels. Il doit être installé à un endroit où il est hors de portée des personnes et où personne
ne peut passer en-dessous.
Remplacement du fusible
Sortez le porte-fusible de son logement à l’aide d’un tournevis à lame cruciforme.
Sortez le fusible grillé et remplacez-le par un autre en tous points identiques.
Remettez le porte-fusible dans son logement et rebranchez l’appareil sur le secteur.
Branchement de plusieurs effets
Vous avez besoin d’un câble de données sériel pour faire fonctionner plusieurs effets au moyen d’une commande
DMX512 ou pour faire fonctionner deux ou plusieurs effets en mode maître/esclave. Le nombre combiné de canaux
requis par l’ensemble des appareils sur un câble de données sériel définit le nombre d’appareils que le câble de
données peut supporter.
Câblage
Pour relier des appareils ensemble, vous devez utiliser des câbles de transmission de données. Vous pouvez acheter
des câbles DMX certifiés directement chez un revendeur/distributeur ou construire vos propres câbles. Si vous
souhaitez fabriquer le câble vous-même, utilisez des câbles de données faible capacitance de haute qualité qui sont

©Copyright LOTRONIC 2015 SHOOTER-LED Page 15
moins sujets à des interférences électromagnétiques.
CONNECTEURS DE CABLE
Le câble doit posséder une fiche XLR mâle d’un côté et XLR femelle de l’autre. .
Configuration des connecteurs DMX
La résistance de fin de ligne réduit les erreurs de signal. Pour éviter des problèmes de transmission des signaux, il est
toujours conseillé de brancher une résistance de fin de ligne DMX.
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la masse du commun
peut provoquer une boucle de masse et votre appareil fonctionne d’une façon étrange. Testez les câbles à l’aide d’un
ohm-mètre afin de vérifier la polarité et de vous assurer que les broches ne sont pas connectées à la masse ni court-
circuitées sur le blindage ou mutuellement.
CHARTE DE CONVERSION 3-PIN EN 5-PIN
Attention! Si vous utilisez un contrôleur muni d’une fiche de sortie DMX à 5 broches, vous devez utiliser un
adaptateur 5 broches en 3 broches.
La charte ci-dessous montre une conversion correcte:
CHARTE DE CONVERSION 3 PIN EN 5 PIN
Conducteur 3 Pin Femelle (sortie) 5 Pin Mâle (entrée)
Masse/blindage Pin 1 Pin1
Signal données (-) Pin 2 Pin 2
Signal données (+) Pin 3 Pin 3
Ne pas utiliser Ne pas utiliser
Ne pas utiliser Ne pas utiliser
Configuration Maître/Esclave
Cette function vous permet de relier 16 appareils
et de les faire fonctionner sans contrôleur DMX.
Dans une configuration maître-esclave, un appareil
fait function de contrôleur et les autres réagissent
de la même façon que le contrôleur. Chaque
appareil peut être désigné comme maître ou
comme esclave.
1. Connectez le côté (mâle) à 3 broches du câble DMX sur la sortie (femelle) à 3 broches de la commande.
Connectez l’extrémité du câble provenant du contrôleur qui aura une fiche femelle à 3 broches, sur la fiche d’entrée
de l’appareil suivant qui est un connecteur mâle à 3 broches
Ensuite, branchez la sortie comme indiqué ci-dessus sur l’entrée de l’appareil suivant, etc.
2. Sur l’appareil maître, appuyez sur la touche MENU jusqu’à ce que “SLND” s’affiche et appuyez sur ENTER. Allez
jusqu’à “MAST” avec les touches UP/DOWN et appuyez sur ENTER.
3. Après avoir désigné un appareil com Maître, sélectionnez son mode de fonctionnement.
4. Sur les autres appareils Esclaves, appuyez sur la touche MENU jusqu’à ce que “SLND” s’affiche et appuyez sur
ENTER. Choisissez “SL 1” ou “SL 2” et appuyez sur ENTER.
5. Les Esclaves suivront le Maître.
ENTREE
COMMUN
DMX +
DMX-
Résistance de 120 Ω
1/ 4w entre pin 2
(DMX-) et pin 3
(DMX+) sur le dernier
appareil

©Copyright LOTRONIC 2015 SHOOTER-LED Page 16
TABLEAU DE COMMANDE
Pour accéder au menu principal, appuyez sur la touche MENU. Appuyez
sur les touches UP/DOWN jusqu’à ce que vous atteigniez la fonction
souhaitée. Lorsque vous l’avez atteinte, appuyez sur ENTER. Lorsqu’une
fonction a été sélectionnée, changez les réglages au moyen des touches
UP et DOWN. Lorsque vous avez fini les réglages, appuyez sur ENTER et
ensuite tenez la touche MENU appuyée pendant au moins 3 secondes
pour enregistrer les nouveau réglages en mémoire. Pour quitter sans faire de changements appuyez sur la touche
MENU.
FUNCTION MENU
ADDR
001 - 512, réglage de l’adresse DMX
CHND
10 canaux
13 canaux, sélectionnez le nombre de canaux
SLND
Mast
SL 1
SL 2 ( MAST,SL OPTION)
SHND
SH 0 – SH 7, Sélection du mode démo
AUTO
OFF
ON (Auto Mode)
SOUN
On – Off (SOUND CONTROL)
SENS
000 – 100 Réglage de la sensibilité audio (0 = min. 100 = max.)
LED
On - Off (éclairage d’écran Marche/Arrêt)
DISP
Disp
Dsip (inversion de l’afficheur)
PINT
Yes - No (Inversion PAN)
TINT
Yes - No (Inversion TILT)
TEST
Test
RSET
Reset
Réglages
Réglage de l’adresse DMX
.
1. Appuyez sur la touche MENU jusqu’à ce que “ADDR” s’affiche. Appuyez sur ENTER.
2. L’adresse actuelle s’affiche et clignote. Sélectionnez l’adresse souhaitée avec les touches UP/DOWN.
3. Appuyez sur ENTER pour confirmer. Branchez maintenant votre contrôleur DMX.
Sélection des Canaux DMX
-
1. Appuyez sur la touche MENU jusqu’à ce que “CHND” s’affiche et appuyez sur ENTER. Soit “10CH”, soit “13CH”
s’affichera.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 17
2. Sélectionnez le nombre de canaux souhaités au moyen des touches UP / DOWN et confirmez avec ENTER.
Sélection Maître/Esclave
1. Appuyez sur la touche MENU jusqu’à ce que “SLND” s’affiche et appuyez sur ENTER. Soit “MAST”, “SL 1” ou “SL 2”
s’afficheront.
2. Sélectionnez le réglage souhaité avec les touches UP/DOWN et confirmez avec ENTER.
Modes Démo 0-7 (Programmes d’usine)
Le mode Démo peut fonctionner avec ou sans le côntrôle audio.
1. Appuyez sur la touche MENU jusqu’à ce que “SHND” s’affiche et confirmez avec ENTER.
2. “Sh X” s’affichera, “X” représentant un nombre entre 0 et 7. Les programmes 1-7 sont réglés d’usine alors que “Sh
0” est un mode aléatoire. Sélectionnez votre programme avec les touches UP / DOWN.
3. Lorsque vous avez trouvé le programme desiré, appuyez à nouveau sur ENTER. Maintenez ensuite la touche MENU
appuyée pendant au moins 3 secondes pour l’activer. Lorsque vous avez sélectionnez le programme, vous pouvez en
changer à tout moment au moyen des touches UP / DOWN.
Fonctionnement automatique
1. Appuyez sur la touche MENU jusqu’à ce que “AUTO” s’affiche. Appuyez sur ENTER.
2. L’afficheur indique soit “ON” ou “OFF”. Appuyez sur les touches UP ou DOWN pour sélectionner soit “ON”, soit
“OFF”.
Contrôle Audio
1. Appuyez sur la touche MENU jusqu’à ce que “SOUN” s’affiche. Appuyez sur ENTER.
2. L’afficheur indique soit “ON” ou “OFF”. Appuyez sur les touches UP ou DOWN pour sélectionner soit “ON” pour
activer le mode musical, soit “OFF” pour le désactiver.
3. Appuyez à nouveau sur ENTER. Maintenez ensuite la touche MENU appuyée pendant au moins 3 secondes pour
confirmer.
Sensibilité Audio

©Copyright LOTRONIC 2015 SHOOTER-LED Page 18
1. Appuyez sur la touche MENU jusqu’à ce que “SENS” s’affiche et appuyez sur ENTER.
2. Un nombre entre 1 et 100 s’affiche. Appuyez sur les touches UP / DOWN pour régler la sensibilité audio. 0 est la
sensibilité la plus faible et 100 la plus élevée. Lorsque vous avez trouvé le bon réglage, confirmez avec ENTER.
Rétro-éclairage de l’écran
1. Appuyez sur la touche MENU jusqu’à ce que “LED” s’affiche et appuyez sur ENTER.
2. L’afficheur indique soit “ON” ou “OFF”. Appuyez sur les touches UP ou DOWN pour sélectionner soit “ON” pour
laisser l’afficheur allumé en permanence, soit “OFF” pour que l’afficheur s’éteigne au bout de 2 minutes.
3. Appuyez à nouveau sur ENTER. Maintenez ensuite la touche MENU appuyée pendant au moins 3 secondes pour
confirmer.
Inversion de l’afficheur à 180°
1. Appuyez sur la touche MENU jusqu’à ce que “DISP” s’affiche et appuyez sur ENTER.
2. Appuyez sur UP pour sélectionner “DSIP” pour inverser l’afficheur ou “DISP” pour revenir à l’affichage normal.
3. Appuyez sur ENTER pour confirmer.
Inversion Pan
1. Appuyez sur la touche MENU jusqu’à ce que “PINT” s’affiche et appuyez sur ENTER. “YES” ou “NO” s’affiche.
2. Pour activer l’inversion PAN, appuyez sur les touches UP / DOWN jusqu’à ce que YES s’affiche. Confirmez avec
ENTER. Pour désactiver l’inversion Pan, sélectionnez NO et confirmez avec ENTER.
Inversion Tilt
1. Appuyez sur la touche MENU jusqu’à ce que “TINT” s’affiche et appuyez sur ENTER. “YES” ou “NO” s’affiche.
2. Pour activer l’inversion TILT, appuyez sur les touches UP / DOWN jusqu’à ce que YES s’affiche. Confirmez avec
ENTER. Pour désactiver l’inversion Tilt, sélectionnez NO et confirmez avec ENTER.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 19
Auto-test
L’auto-test vérifiera les mouvements pan/tilt et les couleurs.
1. Appuyez sur MENU jusqu’à ce que “TEST” s’affiche et appuyez sur ENTER.
2. L’appareil effectue maintenant un auto-test. Appuyez sur MENU pour quitter.
Reset
1. Appuyez sur MENU jusqu’à ce que “Reset” s’affiche. Appuyez sur ENTER et l’appareil se remet à zéro.
Menu Offset:
Pour accéder au sous-menu des réglages offset, maintenz la touche ENTER appuyée pendant au moins 5 secondes.
Dans ce sous-menu, vous pouvez régler la position originale du pan, tilt, de la roue de couleurs et des gobos.
Réglage de la position Pan
1. Maintenz la touche ENTER appuyée pendant au moins 5 secondes. Appuyez sur les touches UP/DOWN jusqu’à ce
que “PAN” s’affiche. Appuyez sur ENTER.
2. Effectuez les réglages avec les touches UP/DOWN et confirmez avec ENTER. Maintenez la touche MENU appuyée
pendant une seconde pour quitter.
Réglage de la position Tilt
1. Maintenz la touche ENTER appuyée pendant au moins 5 secondes. Appuyez sur les touches UP/DOWN jusqu’à ce
que “TILT” s’affiche. Appuyez sur ENTER.
2. Effectuez les réglages avec les touches UP/DOWN et confirmez avec ENTER. Maintenez la touche MENU appuyée
pendant une seconde pour quitter.
Réglage de la roue de couleur
1. Maintenz la touche ENTER appuyée pendant au moins 5 secondes. Appuyez sur les touches UP/DOWN jusqu’à ce
que “COLR” s’affiche. Appuyez sur ENTER.
2. Effectuez les réglages avec les touches UP/DOWN et confirmez avec ENTER. Maintenez la touche MENU appuyée
pendant une seconde pour quitter.
CONTROLE DMX
Cette function vous permet d’utiliser une commande DMX 512 univreselle pour contrôler le dimmer général, la
rotation et la couleur. Un contrôleur DMX vous permet de créer des programmes uniques sur mesure pour vos
besoins.

©Copyright LOTRONIC 2015 SHOOTER-LED Page 20
1. Le Shooter possède 2 modes DMX: 10 et 13 canaux. Voic ci-dessous la description détaillée des valeurs DMX et
leurs fonctions.
2. Pour controller votre appareil en mode DMX, suivez les procedures de configuration livrées avec votre contrôleur
DMX. Suivez les instructions pour régler l’adresse DMX.
3. Utilisez les potentiomètres de votre contrôleur DMX pour contrôler les différentes fonctions DMX.
4. Suivez les instructions pour régler le mode de canaux DMX et l’adresse DMX.
5. Pour des longueurs de cables plus longues (> 30m) utilisez une résistance de fin de ligne sur le dernier appareil.
6. Pour des informations plus détaillées, reportez-vous au manuel livré avec votre contrôleur DMX.
CANAUX DMX
10 Canaux DMX
Canal Fonction Valeur
1 Pan 0---255, PAN 0-100%
2 Tilt 0---255, Tilt 0-100%
3 Couleur
000-003 Ouvert
004-007 Ouvert & Couleur 1
008-011 Couleur 1
012-015 Couleur 1 & 2
016-019 Couleur 2
020-022 Couleur 2 & 3
023-026 Couleur 3
027-030 Couleur 3 & 4
031-034 Couleur 4
035-038 Couleur 4 & 5
039-042 Couleur 5
043-045 Couleur 5 & 6
046-049 Couleur 6
050-053 Couleur 6 & 7
054-057 Couleur 7
058-061 Couleur 7 & 8
062-064 Couleur 8
065-065 Couleur 8 & Ouvert
066-128 Deplacement de l’emplacement de la roue de couleur
129-190 Rotation des couleurs vers la droite rapide ->lent
191-193 Stop
194-255 Rotation des couleurs vers la gauche lent -> rapide
4 Stroboscope
000-007 Blackout
008-015 Ouvert
016-131 Strobo lent -> rapide
132-139 Ouvert
140-181 Ouverture lente, fermeture rapide
182-189 Ouvert
190-231 Ouverture rapide, fermeture lente
232-239 Ouvert
240-247 Strobo aléatoire
248-255 Ouvert
5 Dimmer 0-255 0-100%
6 Motif
000-008 Eteint
009-016 Motif 1
017-025 Motif 2
