afx light WASH760-FC User manual

WASH760-FC
CODE: 16-2115
GB - WASH ZOOM MOVING HEAD WITH
RING EFFECT 7 X 60W RGBW LED
IN A FLIGHT CASE
LYRE WASH ZOOM AVEC EFFET ANNEAUX
7 LED 60W RGBW DANS UN FLIGHT CASE
D - WASH ZOOM MOVING HEAD MIT RING EFFEKT
7 X 60W RGBW LED IN EINEM FLIGHTCASE
NL - WASH ZOOM MOVING HEAD MET RING
EFFECT 7 X 60W RGBW LED IN EEN FLIGHT CASE
E - CABEZA BWASH ZOOM CON EFECTO ANILLO
7 LED 60W RGBW CON UN FLIGHT CASE
DMX Channels - p. 2
GB - User Manual - p. 9
F - Manuel d'Utilisation - p. 13
D - Bedienungsanleitung - S. 17
NL - Handleiding - p. 21
ES - Manual de Instrucciones - p. 26
View the product on our website
and download the multilanguage
manual

EN 2© Copyright LOTRONIC 2023
DMX CHANNELS

EN3
www.afx-light.com
DMX CHANNELS

EN 4© Copyright LOTRONIC 2023
DMX CHANNELS

EN5
www.afx-light.com
DMX CHANNELS

EN 6© Copyright LOTRONIC 2023

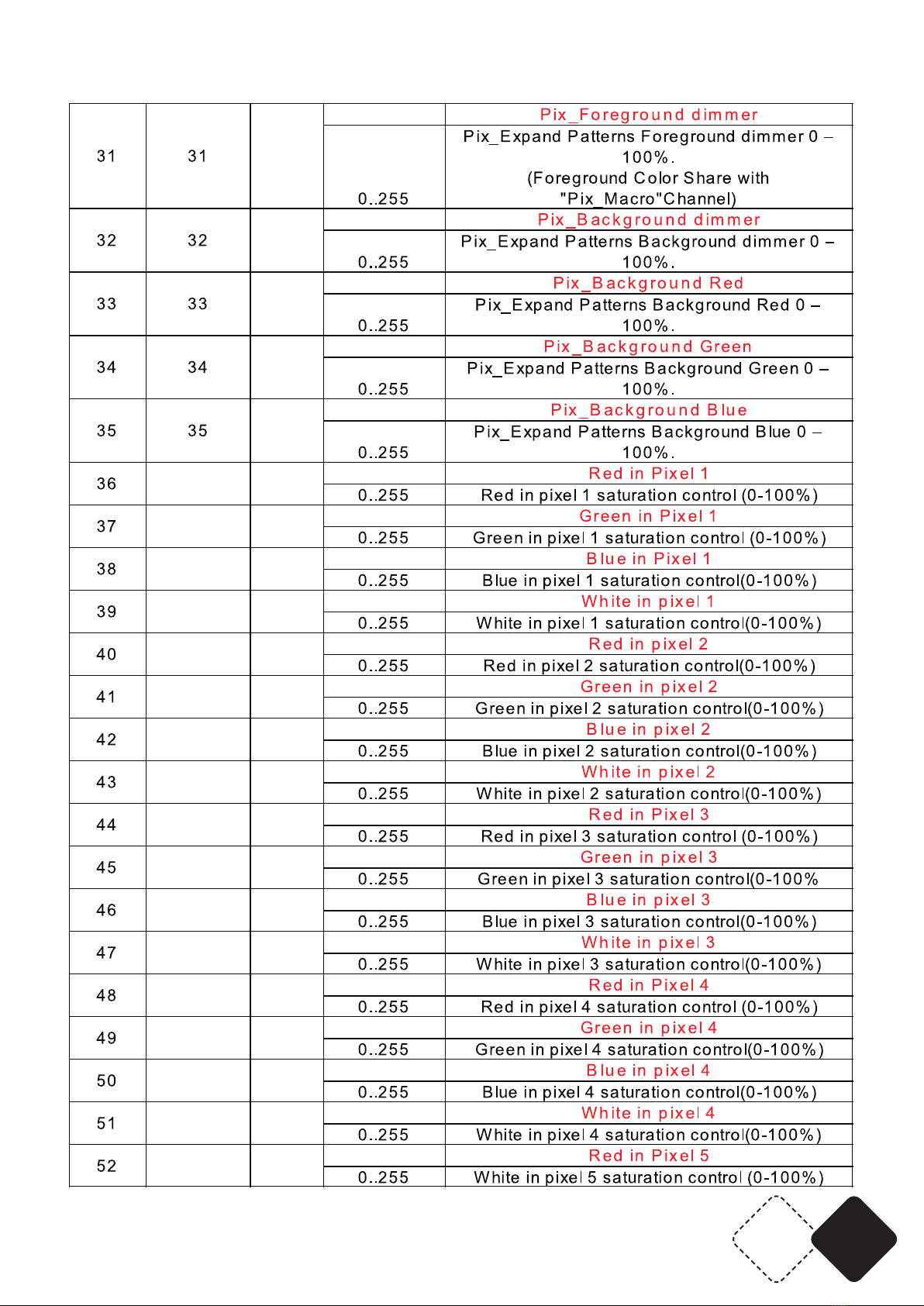

DMX CHANNELS

EN7
www.afx-light.com
DMX CHANNELS

EN 8© Copyright LOTRONIC 2023

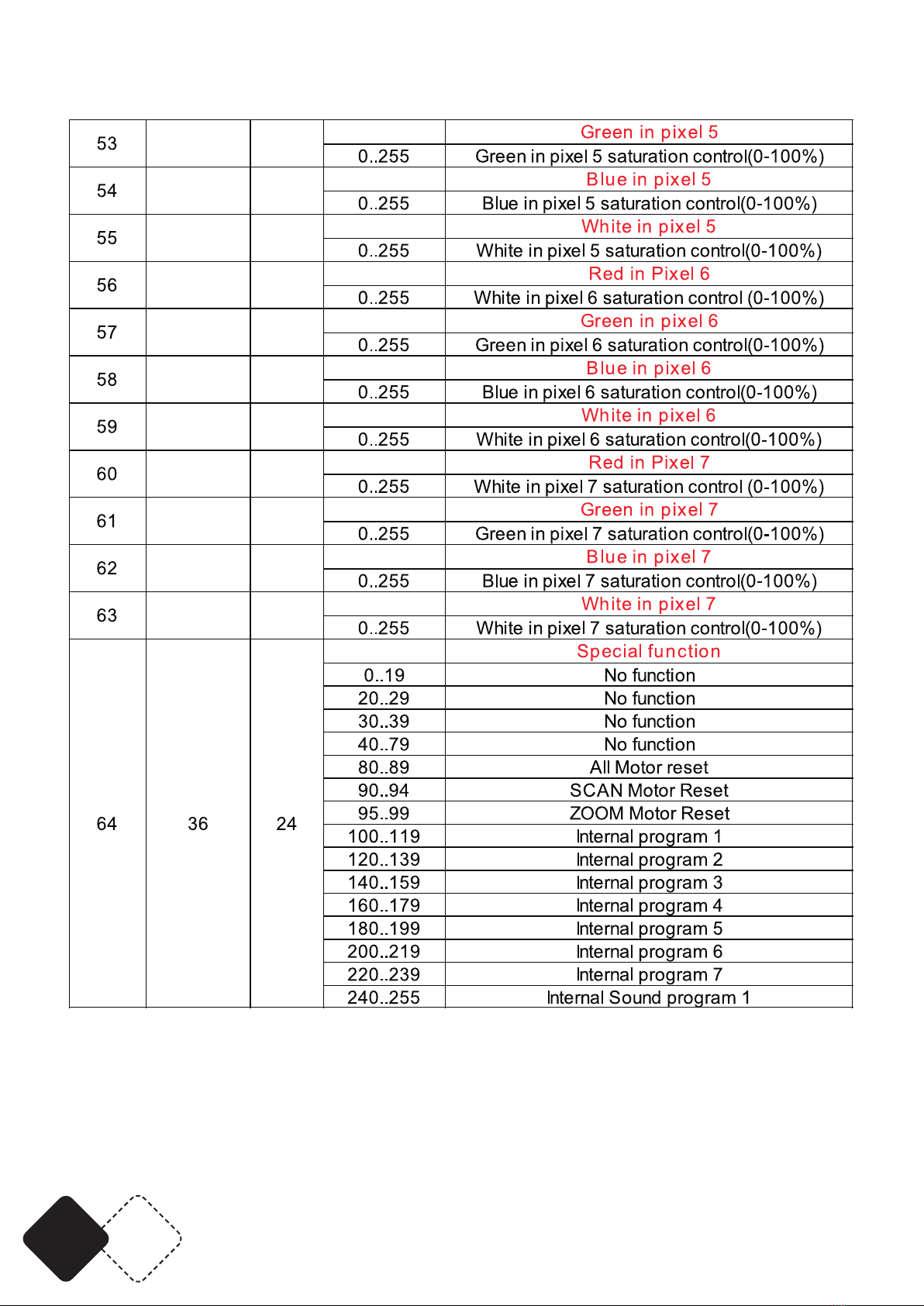

DMX CHANNELS

EN9
www.afx-light.com
USER MANUAL
UNPACKING INSTRUCTIONS
Immediately upon receiving a xture, carefully unpack the carton, check the contents to ensure
that all parts are present and have been received in good condition. Notify the freight company
immediately and retain packing material for inspection if any parts appear to be damaged from
shipping or the carton itself shows signs of mishandling. Keep the carton and all packing materi-
als. In the event that a xture must be returned to the factory, it is important that the xture be
returned in the original factory box and packing.
CONTENTS OF THE CARTON
• 1 pc. WASH760
• 1 pc. power cable
• 1 pc. signal cable
• 1 pc. user manual
EXPLANATION OF SYMBOLS ON THE SILKSCREEN
The triangle containing a lightning symbol is used to indicate whenever your health is at risk
(due to electrocution, for example).
An exclamation mark in a triangle indicates particular risks in handling or operating the ap-
pliance.
Class I, must be connected to an earthed mains outlet
The unit complies with UK standards
For indoor use only
0.5m
Minimum distance between the appliance and other objects
Do not stare into the light beam
CAUTION
DO NOT OPEN THE HOUSING
SHOCK HAZARD
Please read this manual carefully before operating this product.
SAFETY RECOMMENDATIONS
• Please read these instructions carefully, they include important information about the installa-
tion, usage and maintenance of this product.
• Please keep this User Guide for future reference. If you sell the unit to another user, be sure that
he also receives this instruction booklet.
• Always make sure that you are connecting to the proper voltage, and that the line voltage you
are connecting to is not higher than that stated on the bottom of the xture.
• The appliance is part of class I and must exclusively connected to an earthed mains outlet.
• To prevent risk of re or shock, do not expose xture to rain or moisture. Make sure there are no
ammable materials close to the unit while operating.
• The unit must be installed in a location with adequate ventilation, at least 20in (50cm) from
adjacent surfaces. Be sure that no ventilation slots are blocked.
• For indoor use only
• The minimum distance luminaire from that part of the luminaire or lamp to the lighted object is
0.5m.
• The max. ambient temperature (Ta) is 40°C. Don’t operate the xture at higher temperatures.
• In the event of a serious operating problem, stop using the unit immediately. Never try to repair
the unit by yourself. Repairs carried out by unskilled people can lead to damage or malfunction.

EN 10 © Copyright LOTRONIC 2023
Please contact the nearest authorized technical assistance center. Always use the same type of
spare parts.
• Make sure the power cord is never crimped or damaged.
• Never disconnect the power cord by pulling or tugging on the cord.
• Avoid direct eye exposure to the light source while it is on as sensitive persons may suffer an
epileptic shock (especially meant for epileptics)!.
• The product is for decorative purposes only and not suitable as a household room illumination.
• If the external exible cable or cord of this luminaire is damaged, it shall be exclusively replaced
by the manufacturer or his service agent or a similar qualied person in order to avoid a hazard.
• The lenses, housing or ultraviolet lter must be replaced if they are visibly damaged.
• The light source is not replaceable. It it is faulty, the product must be discarded.
DISCONNECT DEVICE
Where the MAINS plug or an appliance coupler is used as the disconnect device, the disconnect
device shall remain readily operable.

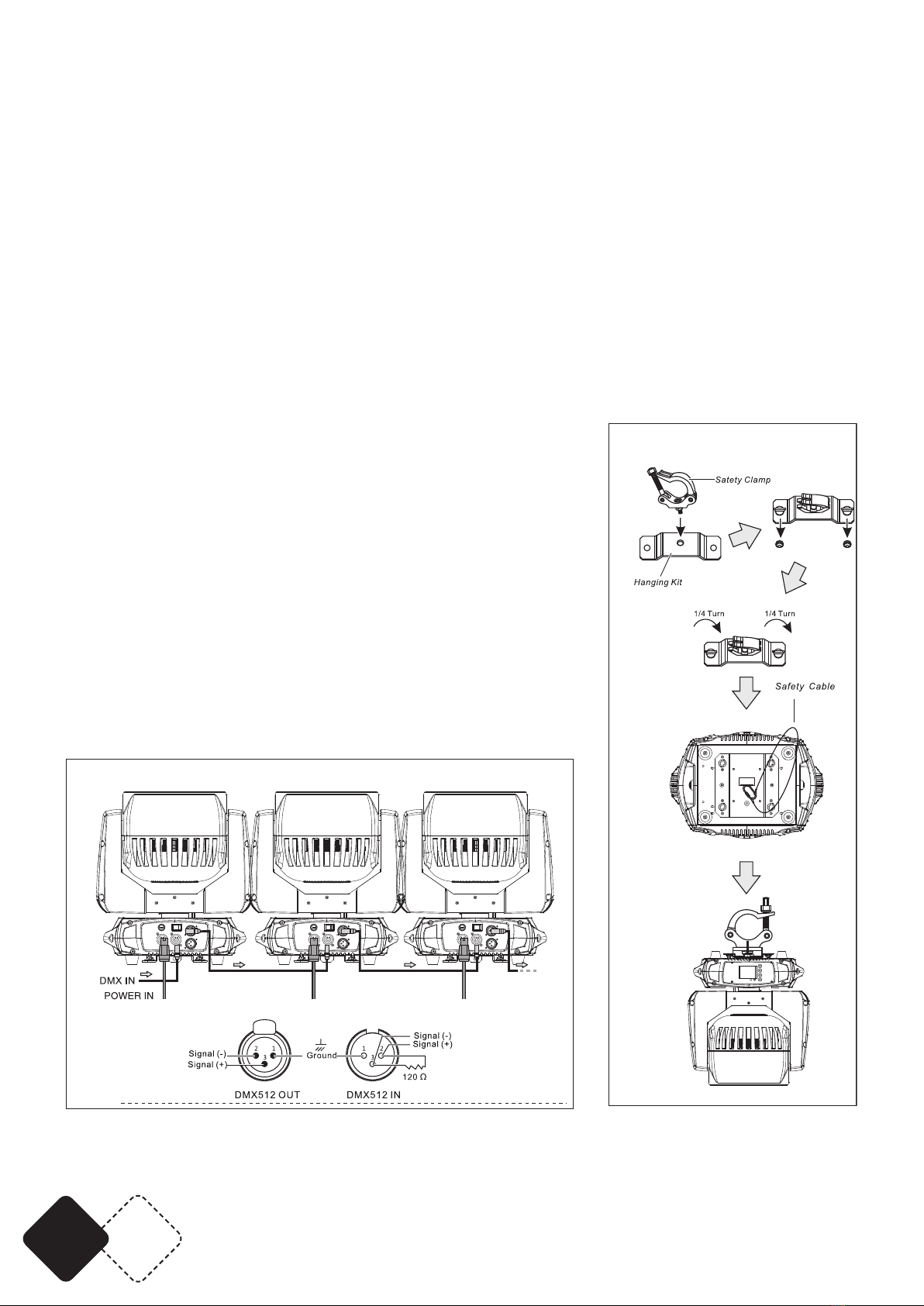

INSTALLATION
The unit should be mounted via its screw holes on the bracket.
Always ensure that the unit is rmly xed to avoid vibration and
slipping while operating. Always ensure that the structure to which
you are attaching the unit is secure and is able to support a weight
of 10 times of the unit’s weight.
The installation must always be secured with a secondary safety
attachment, e.g. an appropriate safety rope.
Never stand directly below the device when mounting, removing or
servicing the xture.
DMX CONNECTION
Connect an XLR cable to the male 3-pin XLR output of your control-
ler and the other side to the female 3-pin XLR input of the light.You
can chain multiple lights together through serial linking
The cable needed should be two core, screened cable with XLR in-
put and output connectors.
CABLE CONNECTORS
Cabling must have a male XLR connector on one end and a female XLR connector on the other end.
Termination reduces signal errors. To avoid signal transmission problems and interference, it is
always advisable to connect a DMX signal terminator.

EN11
www.afx-light.com
CAUTION
Do not allow contact between the common and the xture’s chassis ground. Grounding the com-
mon can cause a ground loop, and your xture may perform erratically. Test cables with an ohm
meter to check correct polarity and to make sure the pins are not grounded or shorted to the shield
or each other.
CONTROL PANEL
The control panel is the mechanism for conguring the settings. It has a small LCD screen and four
buttons, which are described hereafter.
Button Function
<MENU>: Scrolls through the rst level of options, or exits from the current menu or function
<UP>: Navigates upward through the menu list or increases the numeric value when in a function
<DOWN>: Navigates downward through the menu list or decreases the numeric value when in a
function
<ENTER>: Enables the currently displayed menu or sets the currently selected value in to the cur-
rent function
MENU STRUCTURE
MENU Description
DMX
(function mode)
DMX address A001 - A512 DMX address
Channel mode 36CH / 24CH / 64CH 36 / 24 / 64 channel mode
Auto Run Program 1-9 Master/Alone Automatic mode
Music control Program 1-9 Master/Alone Sound-controlled mode
SET
(Fixture setting)
Reset default Yes/No Reset to default values
Signal Set Wire Wired DMX
Reverse Pan ON/OFF Reverse Pan
Reverse Tilt ON/OFF Reverse Tilt
Select Pan 630°/540°/360° Select Pan
Select Tilt 270°/180°/90° Select Tilt
Mic sensitivity 0-99% Mic sensitivity
OFF Signal Mode ON/OFF OFF at original status; ON at Reset
status when there is no DMX signal
Totem Mode OFF/CEN./R/L Totem mode
MANU
(Manual mode)
Reset Total Reset
Scan Reset
Zoom Reset
Total Reset
PAN/TILT Reset
Zoom Reset
Channel PAN=XXX....... Manual channel control
ADV (Advanced)
(Access code
088)
Calibration PAN=XXX....... Calibration UID code

EN 12 © Copyright LOTRONIC 2023
PHOTOMETRIC DIAGRAM
FIXTURE CLEANING
The cleaning of internal and external optical lenses and/or mirrors must be carried out periodically
to optimize light output. Cleaning frequency depends on the environment in which the xture
operates: damp, smoky or particularly dirty surrounding can cause greater accumulation of dirt
on the unit’s optics.
a. Clean with soft cloth using normal glass cleaning uid.
b. Always dry the parts carefully.
SPECIFICATIONS
Power supply ..................................................................................................................... 100-240V~50/60Hz
Consumption ............................................................................................................................................. 450W
Light source ...............................................................7 x 60W RGBW 4-in-1 LED + 39 x 0.2W SMD RGB LED
PAN ...........................................................................................................................................630°/540°/360°
TILT .............................................................................................................................................. 270°/180°/90°
Dimensions ........................................................................................................................ 336 x 224 x 372mm
Weight .......................................................................................................................................................... 10kg
IMPORTANT NOTE: Electric products must not be put into household waste. Please bring them to a recycling centre.
Ask your local authorities or your dealer about the way to proceed.

FR13
www.afx-light.com
MANUEL D'UTILISATION
DÉBALLAGE
Dès réception de l’appareil, ouvrez le carton et vériez que le contenu est complet et en bon état.
Sinon, prévenez immédiatement le transporteur et conservez l’emballage s’il montre des signes de
mauvais traitements. Conservez le carton et tous les matériaux d’emballage an de pouvoir trans-
porter l’appareil en toute sécurité.
CONTENU DE L'EMBALLAGE
• 1 pc. WASH760
• 1 pc. cordon d'alimentation
• 1 pc. câble signal
• 1 pc. mode d'emploi
EXPLICATION DES SYMBOLES SUR L'APPAREIL
L’éclair dans le triangle attire l’attention sur un danger physique (due à une électrocution p.
ex.).
Le point d’exclamation dans le triangle indique un risque dans la manipulation ou l’utilisation
de l’appareil.
Appareil de classe I, mise à la terre obligatoire
L'appareil est conforme à la norme CE
Uniquement pour utilisation à l'intérieur
0.5m
Distance minimale entre l'appareil et d'autres objets
Ne pas regarder dans la source lumineuse
ATTENTION
NE PAS OUVRIR LE BOITIER
RISQUE DE CHOC ELECTRIQUE
Lire attentivement ce manuel avant la première mise en service.
CONSIGNES DE SECURITE
• Lisez attentivement ce manuel qui contient des informations importantes sur l’installation, l’uti-
lisation et l’entretien de cet appareil.
• Conservez le manuel pour référence ultérieure. Si l’appareil change un jour de propriétaire, assu-
rez-vous que le nouvel utilisateur est en possession du manuel.
• Assurez-vous que la tension secteur convient à cet appareil et qu’elle ne dépasse pas la tension
d’alimentation indiqué sur la plaque signalétique de l’appareil.
• Cet appareil fait partie de la classe I et doit être impérativement branché sur une prise secteur
avec terre.
• An d’éviter tout risque d’incendie ou de choc électrique, ne pas exposer cet appareil à la pluie
ou à l’humidité. Assurez-vous qu’aucun objet inammable ne se trouve à proximité de l’appareil
pendant son fonctionnement.
• Installez l’appareil à un endroit bien ventilé à une distance minimum de 50cm de toute surface.
Assurez-vous que les fentes de ventilation ne sont pas bloquées.
• La distance minimale entre le luminaire et l’objet éclairé doit s’élever à 0,5m.
• Uniquement pour utilisation à l'intérieur.
• Ne pas faire fonctionner cet appareil pendant plus de 8 heures en continu. Laissez-le refroidir
avant de l'utiliser à nouveau an de prolonger sa durée de vie.
• Débranchez l’appareil du secteur avant toute manipulation ou entretien.
• La température ambiante ne doit pas dépasser 40°C. Ne pas faire fonctionner l’appareil à des

FR 14 © Copyright LOTRONIC 2023
températures supérieures.
• En cas de dysfonctionnement, arrêtez immédiatement l’appareil. N’essayez jamais de réparer
l’appareil par vous-même. Une réparation mal faite peut entraîner des dommages et des dys-
fonctionnements. Contactez un service technique agréé. Utilisez uniquement des pièces déta-
chées identiques aux pièces d’origine.
• Assurez-vous que le cordon d’alimentation n’est jamais écrasé ni endommagé.
• Ne jamais débrancher l’appareil en tirant sur le cordon.
• Ne pas exposer vos yeux à la source lumineuse.
• Le luminaire ne doit servir qu’à des ns décoratives et ne convient pas comme éclairage domes-
tique normal.
• Si le cordon secteur de l’appareil est endommagé, il ne doit être remplacé que par le fabricant ou
son agent ou bien un technicien qualié an d’éviter tout risque d’électrocution..
• Remplacez immédiatement les lentilles, le boîtier ou le ltre UV s'ils présentent des dommages.
• La source lumineuse n'est pas remplaçable. Si elle est défectueuse, le produit doit être mis au
rebut.
DISPOSITIF DE COUPURE
Lorsqu’une che SECTEUR ou un coupleur sont utilisés pour déconnecter l’appareil du secteur, ce
dispositif doit rester facilement accessible à tout moment.
INSTALLATION
Fixez l’appareil au moyen des trous de vis sur l’étrier. Assurez-vous
que l’appareil est solidement xé pour éviter des vibrations et des
mouvements pendant le fonctionnement. Veillez toujours à ce que
la structure qui accueille l’appareil, est sufsamment solide et ca-
pable de porter au moins 10 fois le poids propre de l’appareil.
L’appareil doit être xé par des professionnels à en endroit où il est
hors de portée des personnes et en dehors d’un chemin de passage.
Vous pouvez installer cet appareil dans n’importe quelle position
pourvu qu’il y ait une ventilation sufsante. Lors du choix d’un em-
placement, tenez compte de la facilité d’accès à l’appareil pour des
travaux de maintenance et de nettoyage.
Ne jamais installer l’appareil à un endroit exposé à la pluie, l’humi-
dité, aux changements de température importants et présentant
une ventilation limitée.
CONNEXION DMX
Branchez le câble XLR sur la sortie mâle de votre contrôleur et
l'autre extrémité sur l'entrée femelle de l'appareil. Vous pouvez
ainsi brancher plusieurs appareils en série.
CONNECTEURS DE CABLE
Le câble doit posséder une che XLR mâle d’un côté et XLR femelle
de l’autre.
Une résistance de n de ligne réduit les erreurs de signal. Pour
éviter des problèmes de transmission des signaux, il est toujours
conseillé de brancher une résistance de n de ligne DMX.

FR15
www.afx-light.com
ATTENTION
Il ne doit y avoir aucun contact entre le commun et la masse du châssis de l’appareil. La mise à la
masse du commun peut provoquer une boucle de masse et votre appareil fonctionne d’une façon
étrange. Testez les câbles à l’aide d’un ohm-mètre an de vérier la polarité et de vous assurer que
les broches ne sont pas connectées à la masse ni court-circuitées sur le blindage ou mutuellement.
TABLEAU DE COMMANDE
Le panneau de commande est l'outil de conguration. Il s'agit d'un petit écran LCD avec quatre
boutons, décrits ci-dessous.
FONCTION DES BOUTONS:
<MENU>: Fait déler le premier niveau d'options ou quitter le menu ou la fonction en cours
<UP>: Navigue vers le haut dans la liste de menus ou augmente la valeur numérique dans une
fonction
<DOWN>: Navigue vers le bas dans la liste de menus ou diminue la valeur numérique dans une
fonction
<ENTER>: Active le menu actuellement afché ou dénit la valeur actuellement sélectionnée sur la
fonction actuelle
STRUCTURE DU MENU
MENU Description
DMX
(modes de fonc-
tionnement
Adresse DMX A001 - A512 Adresse DMX
Nombre de
canaux 36CH / 24CH / 64CH 36 / 24 / 64 canaux
Auto Programme 1-9 Master/Alone Mode Automatique
Music control Programme 1-9 Master/Alone Mode contrôlé par le son
SET
(Conguration)
Reset default Yes/No Remise à zéro aux réglages d'usine
Signal Set Wire DMX laire
Reverse Pan ON/OFF Inversion Pan

FR 16 © Copyright LOTRONIC 2023
SET
(Conguration)
Reverse Tilt ON/OFF Inversion Tilt
Select Pan 630°/540°/360° Selection Pan
Select Tilt 270°/180°/90° Selection Tilt
Mic sensiti-
vity
0-99% Sensibilité du micro
OFF Signal
Mode
ON/OFF OFF à l'état initial; ON lors du reset en
l'absence d'un signal DMX
Totem Mode OFF/CEN./R/L Mode Totem
MANU
(Manual mode)
Reset Total Reset
Scan Reset
Zoom Reset
Remise à zéro générale
Reset PAN/TILT
Reset Zoom
Channel PAN=XXX....... Contrôle manuel des canaux
ADV (Advanced)
(Access code
088)
Calibration PAN=XXX....... Code de calibrage UID
DIAGRAMME PHOTOMETRIQUE
NETTOYAGE DE L'APPAREIL
Le nettoyage des lentilles optiques internes et externes et / ou des miroirs doit être effectué pério-
diquement pour optimiser la puissance lumineuse. La fréquence de nettoyage dépend de l’environ-
nement dans lequel le projecteur fonctionne: Un environnement humide, enfumé ou particulière-
ment sale peut causer une plus grande accumulation de saleté sur les optiques de l'appareil.
a. Nettoyer avec un chiffon doux en utilisant un liquide de nettoyage pour vitres.
b. Toujours sécher les pièces avec soin.
CARACTERISTIQUES TECHNIQUES
Alimentation ...................................................................................................................... 100-240V~50/60Hz
Consommation .......................................................................................................................................... 450W
Source lumineuse .......................................................................7 LED RGBW 60W + 39 LED SMD RGB 0.2W
PAN ...........................................................................................................................................630°/540°/360°
TILT .............................................................................................................................................. 270°/180°/90°
Dimensions ........................................................................................................................ 336 x 224 x 372mm
Poids ............................................................................................................................................................. 10kg
NOTE IMPORTANTE : Les produits électriques ne doivent pas être mis au rebut avec les ordures ménagères. Veuillez les faire recycler
là où il existe des centres pour cela. Consultez les autorités locales ou votre revendeur sur la façon de les recycler.

DE17
www.afx-light.com
BEDIENUNGSANLEITUNG
AUSPACKEN
Sofort nach Empfang vorsichtig den Karton auspacken und den Inhalt überprüfen. Alle Teile müs-
sen vollzählig und in einwandfreiem Zustand sein. Sofort die Transportrma benachrichtigen und
das Verpackungsmaterial aufbewahren, wenn Teile Transportschäden aufweisen. Verpackungsma-
terial auch für späteren Transport des Geräts aufbewahren.
VERPACKUNGSINHALT
• 1 x WASH760 Lichteffektgerät
• 1 Netzkabel
• 1 Signalkabel
• Bedienungsanleitung
ZEICHENERKLÄRUNG
Der Blitz im Dreieck weist auf Gesundheitsrisiken hin (z.B. Stromschlag)
Das Ausrufezeichen im Dreieck weist auf besondere Gefahren im Umgang oder Betrieb des
Geräts hin.
Schutzklasse I: nur an eine geerdete Steckdose anschliessen
Das Gerät entspricht der CE Norm
Nur für Innengebrauch
0.5m
Mindestabstand zwischen dem Gerät und andere Gegenständen
Nicht in die Lichtquelle blicken
VORSICHT
NICHT DAS GEHÄUSE ÖFFNEN
STROMSCHLAGGEFAHR
Vor der ersten Inbetriebnahme des Geräts sorgfältig die Anleitung durchlesen.
SICHERHEITSHINWEISE
• Diese Anleitung sorgfältig vor der ersten Inbetriebnahme lesen. Sie enthält wichtige Informatio-
nen über Installation, Gebrauch und Instandhaltung des Geräts.
• Die Anleitung für spätere Bezugnahme aufbewahren und an den nächsten Bediener weitergeben.
• Stets die Netzspannung vor Anschluss des Geräts überprüfen Sie muss mit der auf der Rückseite
des Geräts angegebenen Spannung übereinstimmen und darf auf keinen Fall höher sein.
• Das Gerät gehört zur Schutzklasse 1 und darf nur an eine Steckdose mit Schutzkontakt ange-
schlossen werden.
• Nur für Innengebrauch!
• Um Brand und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen. Keine
brennbaren Materialien während des Betriebs in der Nähe des Geräts lassen.
• Das Gerät muss an einem gut belüfteten Ort und in mindestens 50cm Entfernung zur nächsten
Fläche angebracht werden.
• Darauf achten, dass die Belüftungsschlitze nicht blockiert oder verstopft sind.
• Immer erst das Gerät vom Netz trennen, bevor es gewartet oder die Sicherung ersetzt wird. Die
Sicherung nur durch eine identische ersetzen.
• Das Gerät mit einer Sicherheitskette befestigen.
• Die Raumtemperatur darf 40°C nicht überschreiten. Das Gerät niemals bei höheren Temperatu-
ren betreiben.
• Bei Betriebsstörungen das Gerät sofort ausschalten. Das Gerät niemals selbst reparieren. Re-
paraturen dürfen nur von einem Fachmann vorgenommen werden. Alle verwendeten Ersatzteile

DE 18 © Copyright LOTRONIC 2023
müssen mit den Originalteilen identisch sein.
• Das Gerät nicht an ein Dimmerpack anschließen.
• Das Netzkabel niemals quetschen oder beschädigen.
• Beim Abziehen des Netzsteckers nur am Stecker ziehen, niemals am Kabel.
• Niemals direkt in die Lichtquelle blicken. Das kann bei empndlichen Personen zu epileptischen
Anfällen führen.
• Das Gerät ist nur für dekorative Zwecke und nicht als normale Haushaltsbeleuchtung geignet.
• Wenn das Stromkabel beschädigt ist, muss es sofort durch ein Neues ersetzt werden.
• Beschädigte Linse, Gehäuse oder UV-Filter sofort ersetzen.
• Das Leuchtmittel ist nicht auswechselbar. Wenn es defekt ist, muss das ganze Gerät entsorgt
werden.
NETZTRENNUNGSVORRICHTUNGEN
a) Wenn das Gerät über den Netzstecker ausgeschaltet wird, muss die Steckdose jederzeit leicht
zugänglich bleiben
b) Wenn das Gerät über einen Schalter ausgeschaltet wird, muss dieser klar gekennzeichnet und
leicht zugänglich sein.
INSTALLATION
Das Gerät kann in jeder beliebigen Stellung montiert werden, so-
lange für ausreichende Belüftung gesorgt ist. Der Ventilator und
die Belüftungsschlitze dürfen auf keinen Fall behindert werden.
Bei der Wahl des Anbringungsortes darauf achten, dass das Ge-
rät leicht zugänglich für Wartungs- und Reinigungsarbeiten bleibt.
Das Gerät muss fest und sicher installiert werden, um Erschütte-
rungen und Spielraum während der Bewegungen zu vermeiden.
Die Montageäche muss stabil sein und mindestens 10-mal das
Gewicht des Geräts tragen können. Bei der Montage das Gerät im-
mer zusätzlich durch ein Sicherheitskabel absichern. Das Gerät
darf nur von einem Fachmann installiert werden. Es muss an einer
Stelle installiert werden, wo es für Menschen unzugänglich ist und
niemand unter dem Montagebereich stehen oder gehen kann.
DMX VERBINDUNG
Ein XLR Kabel mit 3-pol. XLR Stecker an den Ausgang des Steuergeräts und die 3-pol. XLR Buchse
an den DMX Eingang des Geräts anschliessen. Auf diese Weise können mehrere Geräte hinterein-
ander in Serie geschlossen werden.

DE19
www.afx-light.com
Die Kabel müssen abgeschirmt, 2-adrig sein und einen XLR Stecker auf der einen und eine XLR
Buchse auf der anderen Seite besitzen. S. nachstehende Abbildung:
Bei längeren Kabelwegen ist es empfehlenswert, einen Endwiderstand zwischen Pin 2 und 3 zu
löten, um Signalfehler zu vermeiden.
Ein Endwiderstand von 120 Ohm 1/4W wird zwischen Pin 2 (DMX-) und Pin 3 (DMX+) am letzten
Gerät gelötet.
SIGNAL- UND STROMANSCHLÜSSE
BEDIENFELD
Das Bedienfeld besteht aus einem kleinen LCD Display und 4 Tasten, mit denen nachstehend er-
läuterte Einstellungen vorgenommen werden können.
Funktion der Tasten
<MENU>: Durchlaufen der Optionen und/oder Verlassen des Menüs oder der Funktion
<UP>: Aufwärtslaufen durch die Liste bzw. Erhöhen des angezeigten Werts in einer Funktion.
<DOWN>: Abwärtslaufen durch die Liste bzw. Verringern des angezeigten Werts in einer Funktion.
<ENTER>: Aktivierung des angezeigten Menüs bzw. Bestätigung des angezeigten Werts oder der
Funktion
MENÜ
MENÜ Beschreibung
DMX
(Betriebsart
einstellen)
DMX address A001 - A512 DMX Adresse
Channel mode 36CH / 24CH / 64CH 36 / 24 / 64 Kanalmodus
Auto Run Program 1-9 Master/Alone Automatiikbetrieb
Music control Program 1-9 Master/Alone Musiksteuerung
SET
(Gerät kongu-
rieren)
Reset default Yes/No Reset auf Werkseinstellungen
Signal Set Wire Kabel- DMX
Reverse Pan ON/OFF Pan Umkehrung
Reverse Tilt ON/OFF Tilt Umkehrung
Select Pan 630°/540°/360° Pan wählen
Select Tilt 270°/180°/90° Tilt wählen
Mic sensitivity 0-99% Mikrofonempndlichkeit
OFF Signal Mode ON/OFF OFF im Ausgangszustand; ON nach
Reset bei fehlendem DMX Signal
Totem Mode OFF/CEN./R/L Totem Modus

DE 20 © Copyright LOTRONIC 2023
MANU
(Manueller
Modus)
Reset Total Reset
Scan Reset
Zoom Reset
Total Reset
PAN/TILT Reset
Zoom Reset
Channel PAN=XXX....... Manuelle Kanalsteuerung
ADV (Advanced)
(Access code
088)
Calibration PAN=XXX....... UID Eichungscode
PHOTOMETRISCHES DIAGRAMM
PFLEGE
Aufgrund von Staub- und Schmutzablagerungen müssen die inneren und äußeren Linsen regel-
mäßig gereinigt werden, um die Lichtausbeute zu optimieren.
1. Mit normalem Glasreiniger und einem weichen Tuch das Gehäuse abwischen.
2. Die externe Optik mit Glasreiniger und einem weichen Tuch alle 3 Wochen reinigen.
3. Alle Teile komplett reinigen, bevor Sie das Gerät wieder ans Netz anschließen.
TECHNISCHE DATEN
Versorgung ......................................................................................................................... 100-240V~50/60Hz
Verbrauch ................................................................................................................................................... 450W
Leuchtmittel ......................................................................... 7 x 60W RGBW LED + 39 x 0.2W SMD RGB LED
PAN ...........................................................................................................................................630°/540°/360°
TILT .............................................................................................................................................. 270°/180°/90°
Abmessungen .................................................................................................................... 336 x 224 x 372mm
Gewicht......................................................................................................................................................... 10kg
WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recycelt werden.
Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrokleingeräte (Wertstoffhof)!
