agape Fez 2 AFEZ001 User manual

Istruzioni / Instructions / Instructions De Montage / Bedienungsanleitung / Instrucciones
AFEZ001 AFEZ002 AFEZ003 AFEZ008

2
PREINSTALLAZIONE  PREINSTALLATION  PRÉINSTALLATION
VORINSTALLATION  PREINSTALACIÓN  PRÉINSTALAÇÃO
IT
Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.
EN
These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
FR
Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.
DE
Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.
ES
Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.
PT
Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.

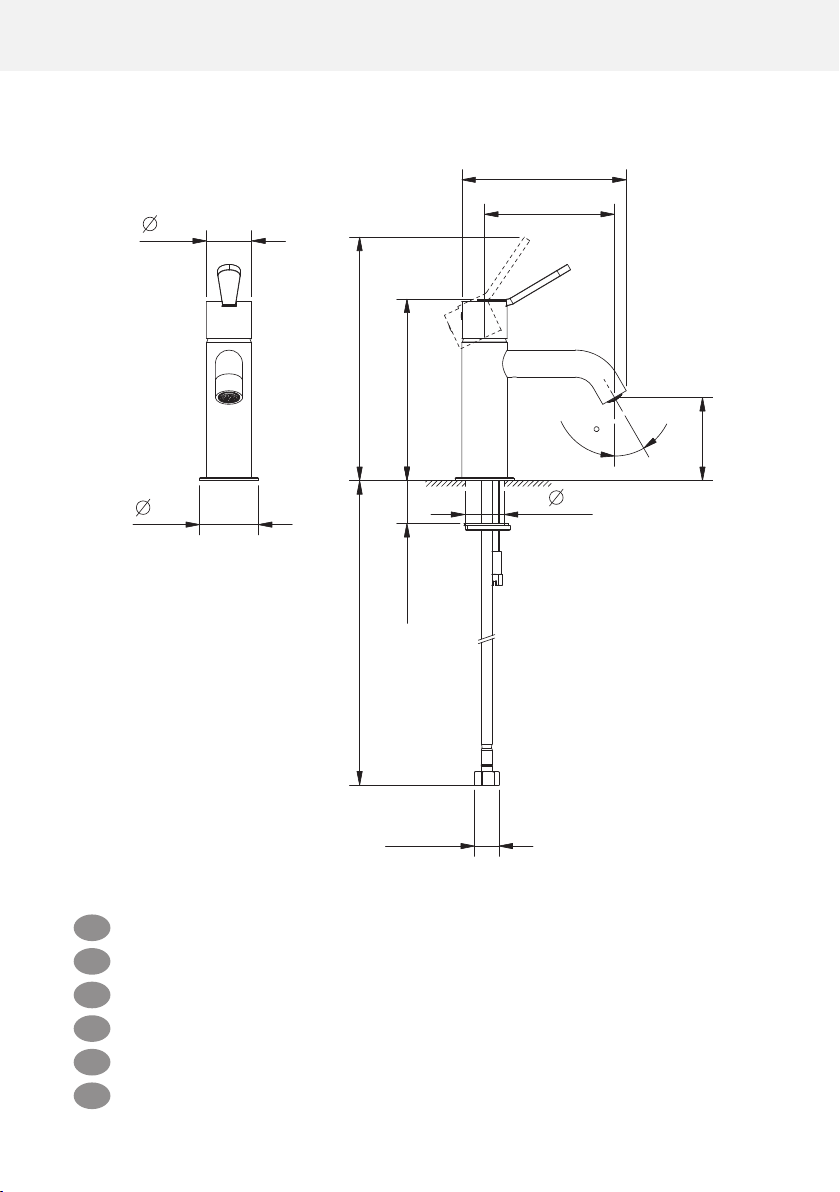

AFEZ001
115
145

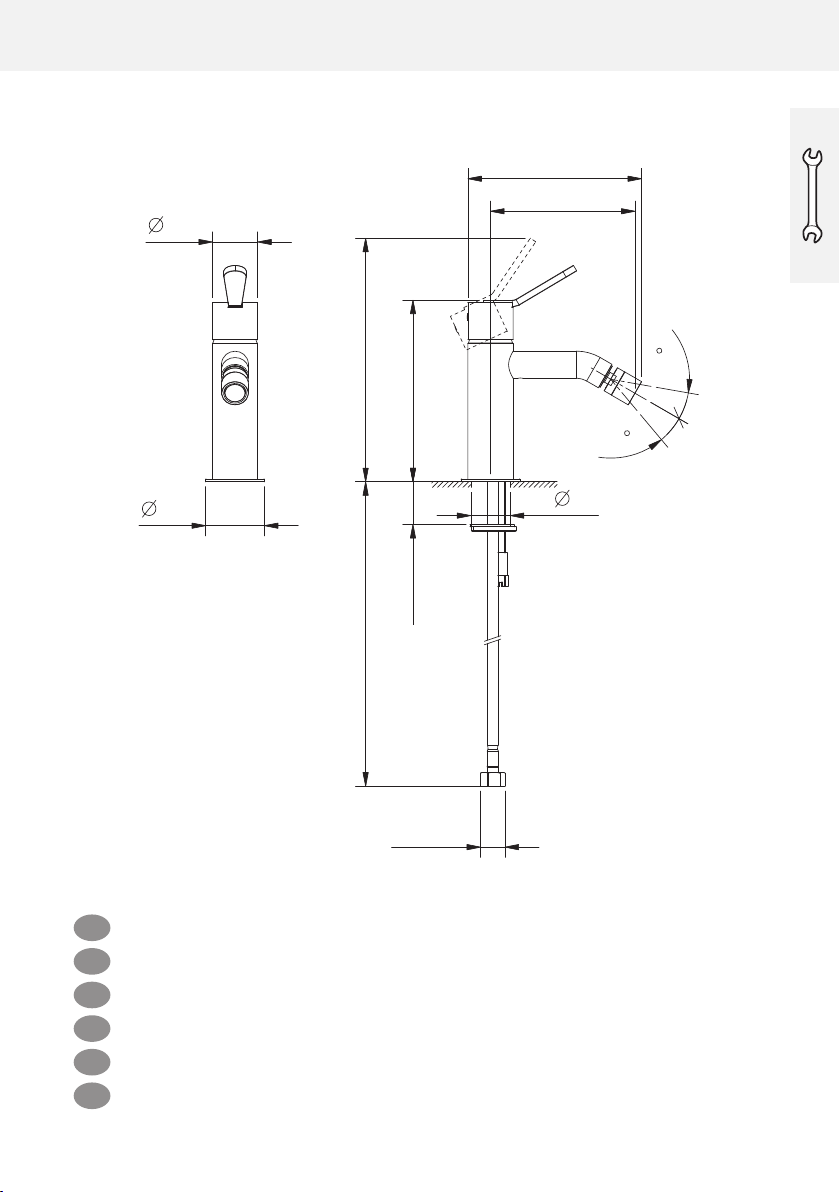

40
52
161
30
350
G 3/8"
35
Max 40
73
215

3
PREINSTALLAZIONE  PREINSTALLATION  PRÉINSTALLATION
VORINSTALLATION  PREINSTALACIÓN  PRÉINSTALAÇÃO
IT
Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.
EN
These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
FR
Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.
DE
Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.
ES
Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.
PT
Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.
AFEZ002

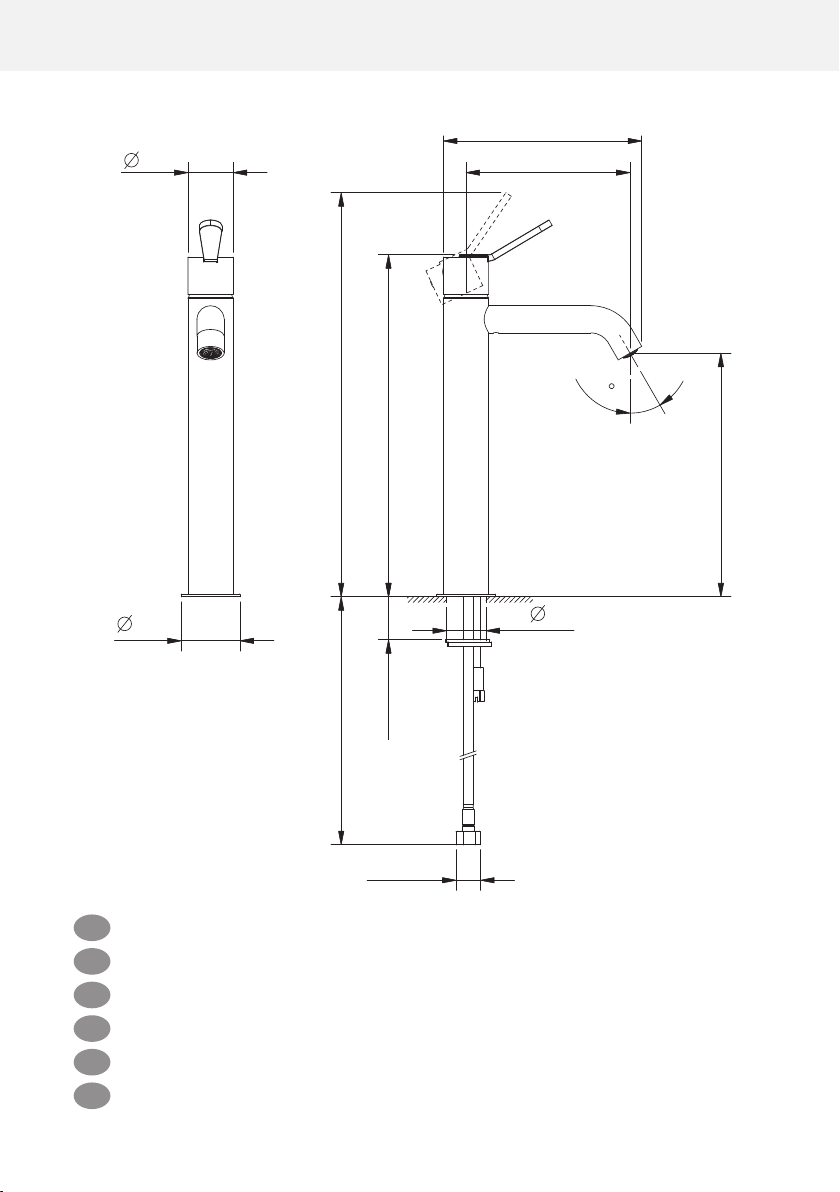

145
175
40
52
161
30
350
G 3/8"
35
Max 40
73
215

4
PREINSTALLAZIONE  PREINSTALLATION  PRÉINSTALLATION
VORINSTALLATION  PREINSTALACIÓN  PRÉINSTALAÇÃO
IT
Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.
EN
These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
FR
Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.
DE
Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.
ES
Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.
PT
Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.
145
175
40
52
311
30
430
G 3/8"
35
Max 50
223
365
AFEZ003

5
PREINSTALLAZIONE  PREINSTALLATION  PRÉINSTALLATION
VORINSTALLATION  PREINSTALACIÓN  PRÉINSTALAÇÃO
IT
Questi miscelatori possono essere utilizzati con accumulatori di acqua calda a pressione o con scaldabagni istantanei.
EN
These mixers can be used with high-pressure hot water accumulators or with instant water heaters.
FR
Ces mitigeurs peuvent être utilisés avec des accumulateurs d’eau chaude à pression ou avec des chaue-eau instantanés.
DE
Diese Mischer sind sowohl für Heißwasserspeicher als auch Durchlauferhitzer geeignet.
ES
Estos monomandos pueden utilizarse con acumuladores de agua caliente a presión o con calentadores instantáneos.
PT
Esta misturadora pode ser utilizada com acumuladores de água quente sob pressão ou com esquentadores instantâneos.
40
52
161
350
G 3/8"
35
Max 40
215
128
154
20
20
AFEZ008

6
CH 19
x1
TEFLON
DATI TECNICI  TECHNICAL DETAILS  DONNÉES TECHNIQUES
TECHNISCHE DATEN  DATOS TÉCNICOS  DADOS TÉCNICOS
UTENSILI NECESSARI  NECESSARY TOOLS  OUTILS NÉCESSAIRES
ERFORDERLICHE WERKZEUGE  HERRAMIENTAS NECESARIAS  FERRAMENTAS NECESSÁRIAS
IT EN FR
Pressione minima Minimum pressure Pression minimum 1 BAR
Pressione massima
Maximum pressure Pression maximum 10 BAR
Press. di esercizio consigliata Reccomended working pressure Pression optimale de service 2-5 BAR
Temperatura massima
Max. water temperature Température maximum 80° C
176° F
Temperatura massima
consigliata
Maximum water temperatu-
re reccomended
Température maximum
optimale
65° C
149° F
Dierenza max di pressio-
ne in arrivo (calda - fredda)
Maximum in-let pressure dif-
ference (hot - cold) 1.5 BAR
Dièrence max. de pression
d’arrivèe (chaud - froid)
1.5 BAR
DE ES PT
Minimum druck Pression mínima Pressão mínima 1 BAR
Höchste druck Pression máxima Pressão máxima 10 BAR
Empfehlener druck
Pression de trab. aconsejada Press. de funcionamento recomendada 2-5 BAR
Höchste wasser Temperatur Temperatura máxima Temperatura máxima 80° C
176° F
Wassertemperatur Höchs-
te einkommende
Temperatura máxima
aconsejada
Temperatura máxima
recomendada
65° C
149° F
Höchste einkommende
Drucksunterschied (Warm - kalt)
Diferencial max. de presiûn de
entrada (caliente - fria)
Diferença máxima de pressão na
entrada (quente - fria)
1.5 BAR
IT Se la pressione dell’acqua è superiore a 5 bar, è preferibile installare
un riduttore di pressione a monte dell’alimentazione per evitare vi-
brazioni e rendere regolare la regolazione della temperatura.
EN If water pressure is above 5 bar, it is advisable to install a ow restrictor
upstream of the water supply to avoid vibrations and regulate tem-
perature.
FR Si la pression de l’eau est supérieure à 5 bar, il est recommandé d’ins-
taller un réducteur de pression en amont de l’alimentation an d’évi-
ter toute vibration et régulariser le réglage de la température.
DE
Wenn der Wasserdruck über 5 bar liegt, sollte möglichst ein Druckmin-
derer vor der Zuleitung montiert werden, um Schwingungen zu ver-
meiden und eine gleichmäßige Temperaturregelung zu ermöglichen.
ES Si la presión del agua supera los 5 bar, es preferible instalar un limita-
dor de caudal en la conducción de la alimentación para evitar vibra-
ciones y normalizar la regulación de la temperatura.
PT Se a pressão da água for superior a 5 bar, é preferível instalar um redu-
tor de pressão antes do abastecimento para evitar vibrações e tornar
a regulação da temperatura regular.

7
IT
INSTALLAZIONE DEI FLESSIBILI (FORNI-
TI): avvertenze
Utilizzare unicamente i essibili forniti. Prima
dell’installazione controllare la presenza e l’inte-
grità delle graature dei essibili da ambo i lati.
Avvitare i raccordi con tenuta O.R. a mano (coppia
massima di serraggio 3 Nm). Avvitare i raccordi
con tenuta a guarnizione (dadi) a mano più 1/4 di
giro con chiave appropriata. Il contatto prolunga-
to con sostanze, pur blandamente aggressive, può
determinare il danneggiamento della treccia ed il
conseguente scoppio del essibile. Non collegare
la messa a terra dell’impianto elettrico al essibile
o ad altra conduttura idraulica. Sostituire il essi-
bile in caso di piccole perdite.
Si consiglia l’installazione di rubinetti sottolavabo
con ltro.
EN
INSTALLING THE FLEXIBLE HOSES (SUP-
PLIED): warning
Only use the exible hoses supplied. Check for the
presence and perfect condition of the seaming
on either side of the exible hoses before instal-
lation. Screw on the connectors with an OR seal
by hand (maximum tightening torque of 3 Nm).
Screw on the connectors with a gasket seal (nuts)
by hand and next tighten by a quarter of a turn
with an appropriate spanner. Prolonged contact
with substances, even blandly aggressive, may
damage the braid and consequently cause the
exible hose to be damaged. Do not connect the
electrical system earthing to the exible hose or
to another plumbing pipe. Replace the exible
hose in the event of small leaks. We recommend
the installation of underbasin lters.
FR
INSTALLATION DES FLEXIBLES (FOURNIS) : recommandations
N’utiliser que les exibles fournis. Avant l’installation, contrôler que les agrafes des exibles soient présentes et
intactes des deux côtés. Visser les raccords avec joint d’étanchéité O.R. à la main (couple de serrage maximum 3 Nm).
Visser les raccords avec joint d’étanchéité (écrous) à la main, plus un 1/4 de tour avec une clé appropriée. Le contact
prolongé avec des substances, même si peu agressives, peut endommager la tresse avec conséquente rupture du
exible. Ne pas raccorder la mise à la terre de l’installation au exible ou à une autre conduite hydraulique. Remplacer
le exible en cas de petites pertes.
L’installation de robinets sous lavabo avec ltre est conseillée.
OK
OK
DIN6 = 25mm - 1”
ø x 2
DIN8 = 30mm - 1 1/8”
DIN10 = 35mm - 1 3/8”
DIN13 = 45mm - 1 3/4”

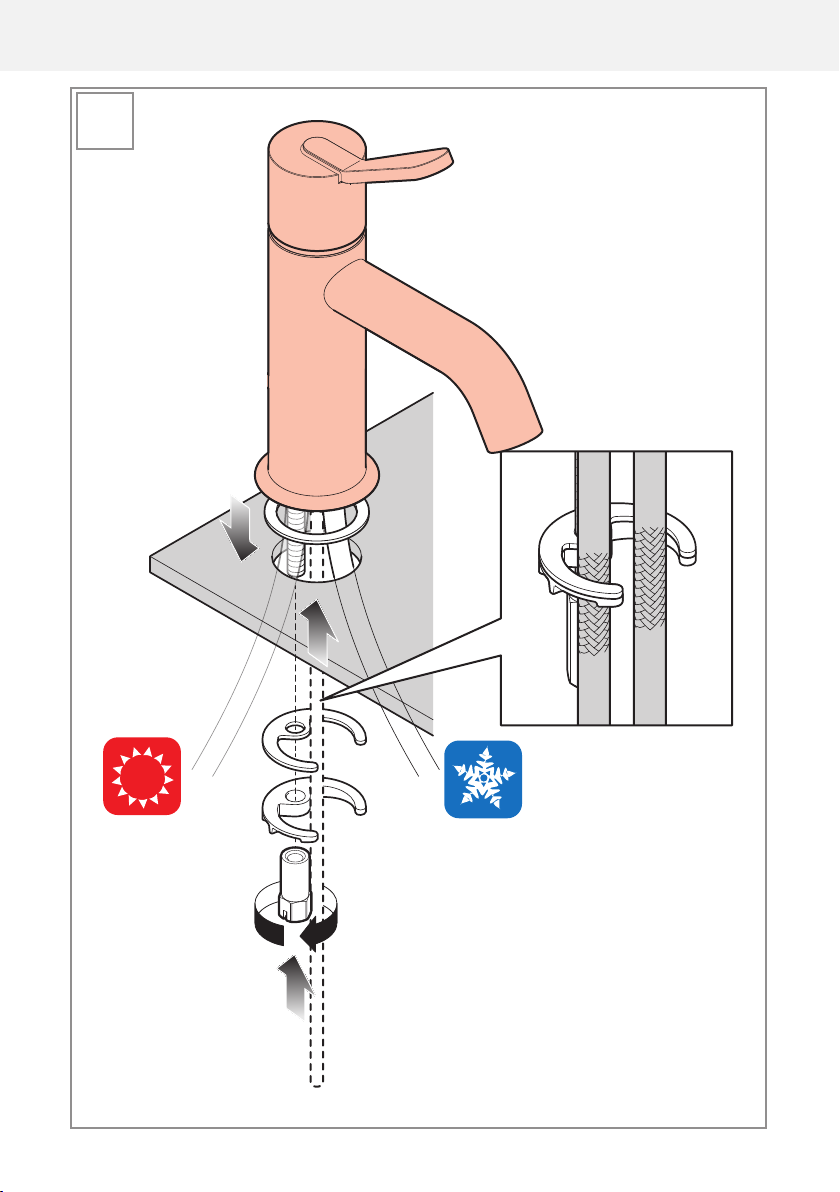

INSTALLAZIONE  INSTALLATION  INSTALLATION
INSTALLATION  INSTALACIÓN  INSTALAÇÃO

8
DE
MONTAGE DER DURCKSCHLÄUCHE (IM LIEFERUMFANG ENTHALTEN): Hinweise
Verwenden Sie nur die mitgelieferten Druckschläuche. Prüfen Sie vor der Montage das Vorhandensein und die
Unversehrtheit der Falze auf beiden Seiten der Druckschläuche. Schrauben Sie die Anschlussstücke mit O-Ring von Hand
an (maximaler Anzugsmoment 3 Nm). Ziehen Sie die Anschlusstücke mit Dichtung (Muttern) erst von Hand und dann
mit einer 1/4-Drehung durch einen geeigneten Schraubenschlüssel fest. Jeder längerer Kontakt mit Stoen, die auch nur
leicht aggressiv sind, kann zur Beschädigung des Schlauchgeechts und somit zum Platzen des Druckschlauchs führen.
Schließen Sie die elektrische Erdung auf keinen Fall an den Druckschlauch oder ein anderes Wasserrohr an. Ersetzen Sie
den Druckschlauch auch bei kleinen Verlusten. Wir empfehlen Ihnen die Installation von Eckventilen mit Filter.
ES
INSTALACIÓN DE LOS FLEXOS (INCLUIDOS): advertencias
Utilice únicamente los exos incluidos. Antes de la instalación, comprobar que las conexiones de los exos es-
tén tengan sus juntas en los dos extremos y en buen estado. Enroscar a mano los racords con junta tórica (máximo par
de apriete: 3 Nm). Enroscar los racords con junta (tuercas), antes a mano y luego 1/4 de vuelta con una llave adecuada.
El contacto prolongado con sustancias mínimamente agresivas puede estropear el trenzado y, por lo tanto, provocar
que se dañe el exo. No conectar la toma de tierra de la instalación eléctrica al exo o a otros conductos de agua.
Cambiar el exo si se detectan pequeñas pérdidas. Se recomienda instalar llaves de paso con ltro bajo el fregadero.
PT
INSTALAÇÃO DOS TUBOS FLEXÍVEIS (FORNECIDOS): avisos
Utilize unicamente os tubos fornecidos. Antes da instalação, verique a presença e integridade do grampea-
mento dos tubos de ambos os lados. Enrosque as uniões com vedante O.R. à mão (binário máximo de aperto 3 Nm).
Enrosque as uniões com junta de vedação (porcas) à mão mais 1/4 de volta com uma chave adequada. O contacto
prolongado com substâncias, mesmo se apenas levemente agressivas, pode causar danos na trança e fazer rebentar o
tubo. Não ligue o o de ligação à terra do circuito eléctrico ao tubo exível ou a outra canalização hidráulica. Substitua
o tubo exível no caso de pequenas fugas. Recomenda-se a instalação de torneiras com ltro debaixo do lavatório.
INSTALLAZIONE  INSTALLATION  INSTALLATION
INSTALLATION  INSTALACIÓN  INSTALAÇÃO

9

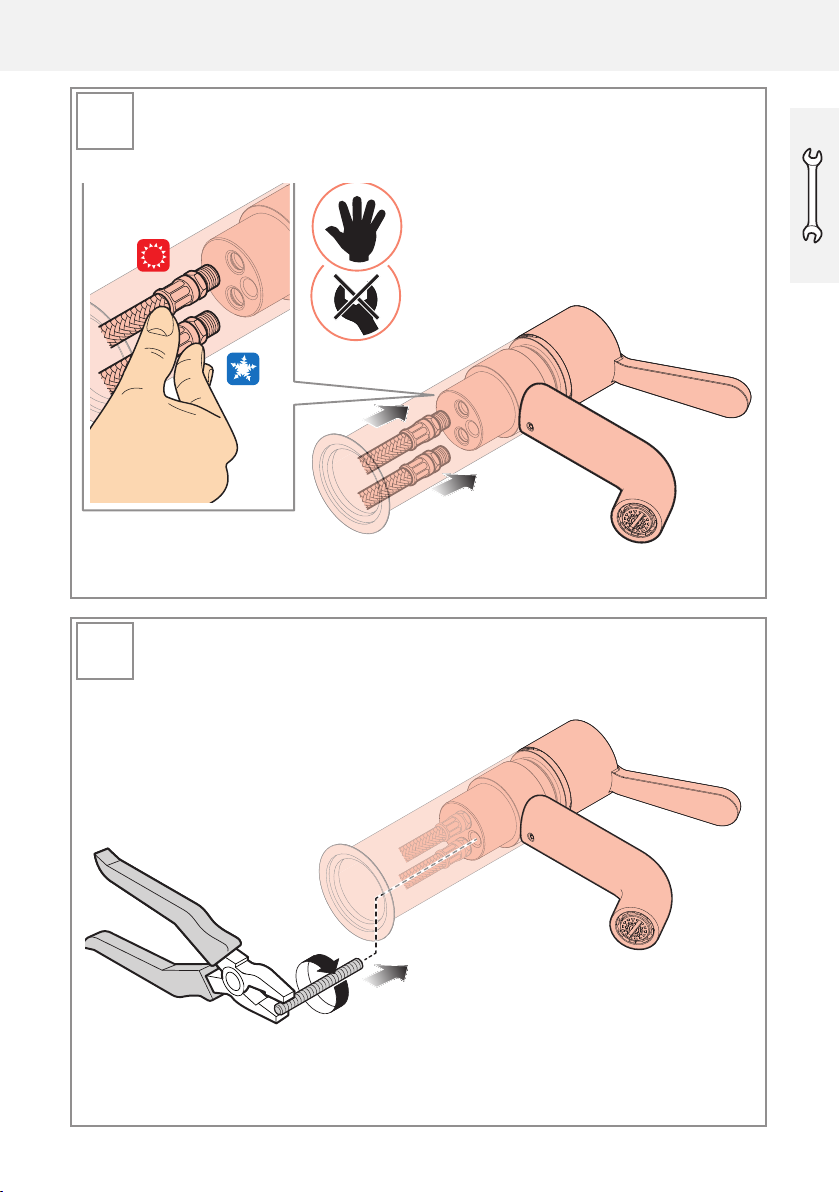

INSTALLAZIONE  INSTALLATION  INSTALLATION
INSTALLATION  INSTALACIÓN  INSTALAÇÃO
1
2

10
3
INSTALLAZIONE  INSTALLATION  INSTALLATION
INSTALLATION  INSTALACIÓN  INSTALAÇÃO

11
4
INSTALLAZIONE  INSTALLATION  INSTALLATION
INSTALLATION  INSTALACIÓN  INSTALAÇÃO
CH
19 +

12
USO  USE  UTILISATION
GEBRAUCH  USO  UTILIZAÇÃO
IT
Al primo utilizzo o dopo un lungo periodo di inutilizzo, non consumare il primo mezzo litro di ac-
qua potabile erogata. Chiudere l’impianto idraulico in caso di prolungata assenza.
Controllare periodicamente la tenuta.
EN
On rst use or following prolonged periods of inactivity, do not use the rst half-litre of drinking
water dispensed. Shut o the plumbing system in the event of a long absence.
Check the water-tightness regularly.
FR
Lors de la première utilisation ou après une longue période de non utilisation, ne pas consommer
le premier demi-litre d’eau potable qui sort du robinet. Fermer l’installation hydraulique en cas
d’absence prolongée. Contrôler périodiquement l’étanchéité.
DE
Schütten Sie bei Erstbenutzung oder nach einem längeren Zeitraum der Nichtbenutzung den
ersten halben Liter Trinkwasser weg. Stellen Sie das Wasser bei längerer Abwesenheit ab.
Prüfen Sie in regelmäßigen Abständen die Dichtheit.
ES
Durante el primer uso o tras un largo periodo de inactividad, no consumir el primer medio litro de
agua potable que salga del grifo. Cerrar la instalación de agua si va a estar ausente durante un
largo periodo. Comprobar periódicamente que no haya pérdidas
PT
Na primeira utilização ou após um longo período de inutilização, não consuma o primeiro meio
litro de água potável distribuída. Feche o circuito hidráulico no caso de ausência prolongada.
Verique periodicamente a vedação.

13
IT
La pulizia delle superci va fatta utilizzando un panno morbido imbevuto con sapone liquido diluito in acqua:
al termine risciaquare e asciugare con cura.
Non usare in nessun caso detersivi contenenti sostanze abrasive o a base di acido muriatico, aceto, ammoniaca,
acetone, candeggina, acidi di uso domestico, disinfettanti vari o spugne abrasive.
ATTENZIONE! L’impiego di prodotti non consigliati può deteriorare irrimediabilmente le superci, nel qual caso il
produttore non risponderà del danno.
In caso di diminuzione dell’erogazione pulire o sostituire l’aeratore situato tra la doccetta ed il essibile.
EN
Clean the surfaces using a soft cloth soaked in liquid soap diluted in water, then rinse and dry thoroughly.
Never use detergents containing abrasive substances or containing muriatic acid, vinegar, ammonia, acetone,
bleach, domestic acids, disinfectants in general or abrasive sponges.
CAUTION! The use of products other than those recommended may damage the surfaces irreparably, in which case
the manufacturer will not be held liable.
If the ow rate decreases, clean or replace the aerator between the hand shower and the exible hose.
FR
Nettoyer les surfaces avec un chion doux imbibé de savon liquide dilué dans l’eau : à la n, rincer et essuyer
avec soin.
Ne jamais utiliser de détergents contenant des substances abrasives ou à base d’acide chlorhydrique, vinaigre, am-
moniaque, acétone, eau de javel, acides à usage domestique, désinfectants divers, ni d’éponges abrasives.
ATTENTION ! L’emploi de produits non conseillés peut détériorer irrémédiablement la surface des articles pour les-
quels le fabricant ne sera pas responsable.
Au cas où la sortie d’eau diminuerait, nettoyer ou remplacer l’aérateur situé entre la douchette et le exible.
DE
Reinigen Sie die Oberäche mit einem weichen Tuch, das in Wasser mit Flüssigseife eingetaucht wird; an-
schließend mit Wasser spülen und gründlich abtrocknen.
Verwenden Sie auf keinen Fall Reinigungsprodukte, die Scheuerstoe, Salzsäure, Essig, Ammoniak, Aceton oder
Bleichlauge enthalten; vermeiden Sie ebenso Säuren aus häuslicher Verwendung, Desinfektionsmittel und Scheu-
erschwämme.
ACHTUNG! Die Verwendung dieser nicht empfohlenen Produkte kann die Oberächen unwiederbringlich beschädi-
gen; der Hersteller haftet in diesem Fall nicht für Schäden.
Bei einer Verringerung des Strahls muss der zwischen Handbrause und Schlauch positionierte Strahlregler gesäubert
oder ausgewechselt werden.
ES
Las supercies deben limpiarse con un paño suave y jabón líquido diluido en agua: al nalizar, aclare y seque
con cuidado.
No utilizar en ningún caso detergentes que contengan sustancias abrasivas o a base de ácido clorhídrico, vinagre,
amoniaco, acetona, lejía, ácidos de uso doméstico, desinfectantes varios o esponjas abrasivas.
¡ATENCIÓN! El uso de productos no recomendados puede ocasionar un deterioro irreparable de las supercies, en
cuyo caso el fabricante no se responsabilizará de los daños.
Si disminuye el caudal de agua suministrado, limpiar o cambiar el aireador situado entre la ducha y el exo.
PT
A limpeza das superfícies deve ser feita utilizando um pano macio humedecido com sabão líquido diluído em
água: no m enxagúe e seque bem.
Não use, em caso algum, detergentes com substâncias abrasivas ou à base de ácido muriático, vinagre, amoníaco,
acetona, lixívia, ácidos de uso doméstico, desinfetantes ou esponjas abrasivas.
ATENÇÃO! A utilização de produtos não recomendados pode danicar irremediavelmente as superfícies, nesse caso
o produtor não se responsabiliza pelo dano.
Se a distribuição de água diminuir limpe ou substitua o emulsor situado entre a bica e o tubo exível.
PULIZIA  CLEANING  NETTOYAGE
REINIGUNG  LIMPIEZA  LIMPEZA

NOTE

Australian Standard
Installation
Products shall be installed in accordance with AS/NZS 3500 series of standards.
Installer shall ensure that the flow controlled aerator is tightened to prevent removal by hand.
2019 © agape srl
via Po Barna, 69 - 46031
Correggio Micheli Bagnolo San Vito
Mantova - Italia
tel. [phone]
fax. [phone]
mail. [email protected]
1121000010000000 Rev.0
