Aguia Power AP-6207 User manual

MANUAL DE INSTRUCCIONES
CAR-AUDIO MULTIMEDIA
AP-6207
ESTIMADO CLIENTE
Con el fin de que obtenga el mayor desempeño de su producto, por favor lea este manual de
instrucciones cuidadosamente antes de comenzar a utilizarlo, y guárdelo para su futura referencia.

ÍNDICE
ESPECIFICACIONES................................................................................ 7
INSTALACIÓN.......................................................................................... 7
DIAGRAMA DE CONEXIÓN....................................................................... 6
CONTROL REMOTO................................................................................. 4
PANEL DE FUNCIONES............................................................................ 1

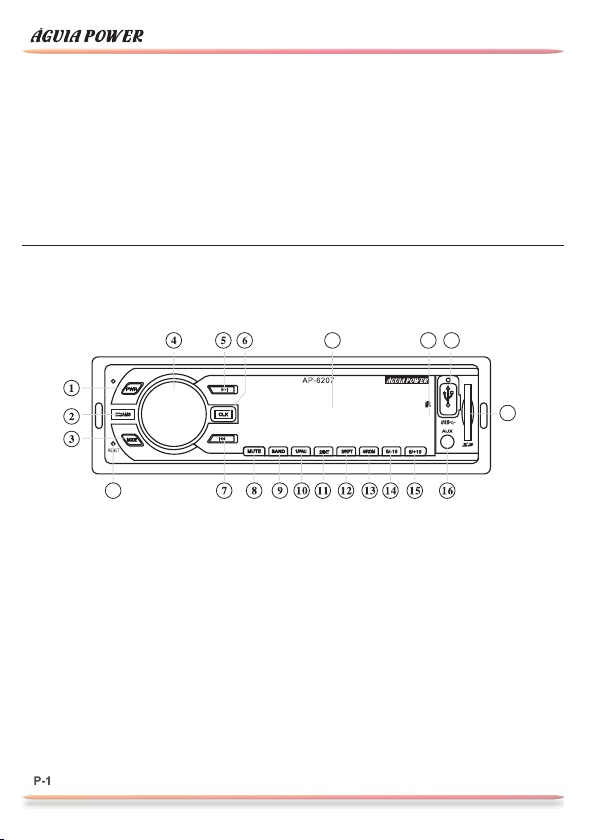

PANEL DE FUNCIONES
1817 19
20
21
1. Encender
Presione este botón para encender la unidad y para apagarla.
2. Ecualizador/AMS
Presione este botón para activar la función del ecualizador: Pop,
Rock, Jazz, Classic, Apagado. Presiónelo de forma prolongada
para que la unidad escanee las estaciones radiales de mayor
potencia y las almacene.
3. Modo
Presione este botón para cambiar entre los modos de Radio,
Auxiliar, Tarjeta SD y USB.

9. Banda
Presione este botón para cambiar entre las bandas variables
disponibles: FM1, FM2, FM3.
8. Silenciador
Presione este botón para cancelar el sonido del radio y una vez
más para restaurarlo.
4. Volumen
Gire esta perilla para ajustar el volumen.
repetida este botón para seleccionar el modo deseado en la
siguiente secuencia: FM,Graves,Agudos,Balance,Desvanecedor,
Loud, Ecualización. Utilice la perilla de volumen para cambiar
la configuración de estas funciones.
Presione de forma
5 y 7. Siguiente/Anterior
En el modo de radio, utilice estos botones para buscar de forma
automática una estación radial. Al mantenerlos presionados de
forma prolongada se activa el modo de búsqueda manual. En el
modo SD/USB utilice estos botones para seleccionar la pista que
desea reproducir. Manténgalos presionados de forma prolongada
para adelantar y retroceder de forma rápida.
6. Reloj
Presione este botón para mostrar la hora. Mantenga el botón
presionado para ajustar la hora. Gire el botón de volumen para
ajustar la hora y presione el botón de reloj para pasar a los
minutos. Al terminar presione nuevamente el botón de reloj.
Presione para pausar e iniciar la reproducción de USB o
Tarjeta SD. En el modo de radio utilice este botón para
seleccionar una estación pre-seleccionada.Una pulsación
larga almacena la emisora actual.
10.1/PAU

En el modo USB o tarjeta SD, presione para reproducir sólo
la introducción (iniciales 10 segundos) de cada canción.
modo de radio utilice este botón para seleccionar una estación
pre-seleccionada.Una pulsación larga almacena la emisora actual.
En el
11.2/INT
En el modo USB o SD presione para repetir la reproducción de
las pistas. En el modo de radio utilice este botón para seleccionar
una estación pre-seleccionada.Una pulsación larga almacena
la emisora actual.
En el modo de reproducción, presione este botón para reproducir
cualquier pista de forma aleatoria . En el modo de radio utilice este
botón para seleccionar una estación pre-seleccionada.Una
pulsación larga almacena la emisora actual.
12.3/RPT
13.4/RDM
En el modo USB o SD-Card, Pulse el botón para seleccionar la
canción -10 cíclicamente.
para seleccionar una estación pre-seleccionada.Una pulsación
larga almacena la emisora actual.
En el modo de radio utilice este botón
En el modo USB o SD-Card, Pulse el botón para seleccionar la
canción +10 cíclicamente. En el modo de radio utilice este
botón para seleccionar una estación pre-seleccionada.Una
pulsación larga almacena la emisora actual.
14.5/-10
15.6/ 10+
17. Pantalla
16. Entrada Auxiliar
Conecte aquí un dispositivo de audio externo.
18. Sensor Infrarrojo
Aquí se recibe la señal infrarroja del control remoto.

2 3
5
8
9
7
6
10
1
4
1. Encender
Presione este botón para encender y apagar la unidad.
2. Modo
Presione este botón para cambiar entre los modos de
Radio, Auxiliar, Tarjeta SD y USB.
3. Silenciador
Presione este botón para cancelar el sonido del radio y
una vez más para restaurarlo.
20. Ranura SD
Introduzca aquí una tarjeta SD/MMC.
21. Reiniciar
Presione este botón para restablecer la configuración de fábrica.
19. Ranura USB
Introduzca aquí un dispositivo USB.

4. Botones numéricos
Tienen funciones similares a los del panel de la unidad. Presione
los botones para ir directamente a una pista en el modo USB o SD.
5. Ecualizador
Presione este botón para activar la función del ecualizador: Pop,
Rock, Jazz, Classic, Apagado.
6. Volumen
Presione estos botones para aumentar y disminuir el volumen.
7. Anterior/Siguiente
En el modo de radio, utilice estos botones para buscar de forma
automática una estación radial. Al mantenerlos presionados de
forma prolongada se activa el modo de búsqueda manual. En el
modo SD/USB utilice estos botones para seleccionar la pista que
desea reproducir. Manténgalos presionados de forma prolongada
para adelantar y retroceder de forma rápida.
8. Play/Pausa
Presione para pausar e iniciar la reproducción de USB o Tarjeta
SD. En el modo de radio utilice este botón para seleccionar una
estación pre-seleccionada.
9. Repetición
En el modo USB o SD presione para repetir la reproducción de
las pistas.
10. Reloj
Presione este botón para mostrar la hora. Mantenga el botón
presionado para ajustar la hora. Gire el botón de volumen para
ajustar la hora y presione el botón de reloj para pasar a los
minutos. Al terminar presione nuevamente el botón de reloj.

Panel Posterior
Tierra Negro
Rojo
Amarillo Fusible
Batería (+)
Parlante Frontal
Izquierdo
Parlante Posterior
Izquierdo
Blanco
Blanco/Negro
Verde
Verde/Negro
Azul
Antena
Gris
Gris/Negro
Parlante Frontal
Derecho
Morado
Morado/Negro
Parlante Posterior
Derecho
B
Terminal rojo: salida de audio RCA derecho
Terminal blanco: salida de audio RCA izquierdo
C
Terminal de antena de radio
Suministro de Energía
DC 12V
Tierra Negativo

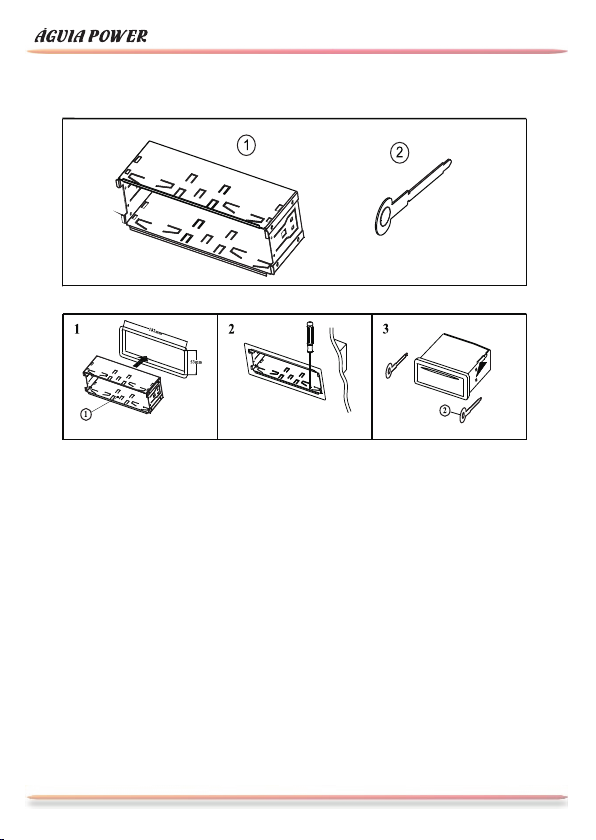

INSTALACIÓN
Poner en la carcasa de montaje Doblar pestañas hacia fuera Ajustar resortes en ambos lados
ESPECIFICACIONES
General
Potencia de Entrada........12V
Impedancia del Parlante....4-8 ohm
Radio FM
Frecuencia....87.5 MHz – 107.9 MHz
Sensibilidad... <10dB
MP3
Frecuencia...20Hz – 20KHz
Distorsión ...<1% (1kHz)
Separación de Canal...>55dB
Balanceo de Canales...<3dB

MANUAL DO USUÁRIO
CAR-AUDIO MULTIMÍDIA
AP-6207
PREZADO CLIENTE
A fim de obter o melhor desempenho de seu produto, por favor, leia este manual do usuário
cuidadosamente antes de começar a usá-lo, e mantê-lo para referência futura.

ÍNDICE
ESPECIFICAÇÕES................................................................................ 15
INSTALAÇÃO.........................................................................................15
ESQUEMA DE LIGAÇÃO....................................................................... . 14
CONTROLEREMOTO............................................................................. 12
PAINEL DE FUNÇÕES............................................................................ 09

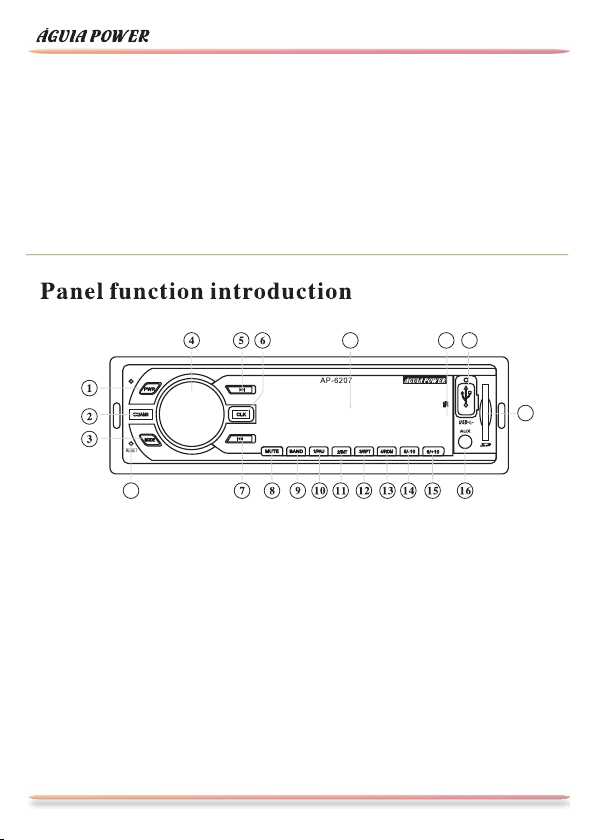

FUNÇÃO DO PAINEL
1817 19
20
21
1. Liga
Pressione este botão para ligar o aparelho e para desligar..
3. Modo
Pressione este botão para mudar entre os modos de Rádio,
Auxiliar, Cartão SD e USB.
2. Equalizador / AMS
Rock, Jazz, Classic, Desligar. Pressione e segure para que o
aparelhofaça a digitalização das estações de rádio de maior
potência e fiquem armazenadas.
Pressione este botão para ativar a função de equalizador: Pop,

9. Estação
Pressione este botão para mudar entre as estações variáveis
disponíveis: FM1, FM2, FM3.
8. Silenciador
Pressione este botão para cancelar o som do rádio e novamente
para restaurar.
4. Volume
Gire este botão para ajustar o volume.
para selecionar o modo desejado na seguinte sequência: FM, Graves,
Agudo,Balanço, Desvanecer, Loud, Equalização. Use o botão
de volume para alterar as definições destas funções.
Prima o botão repetidamente
5 e 7. Seguinte / Anterior
No modo de rádio, use estes botões para localizar automaticamente
uma estação de rádio. Ao mantê-los pressionados de forma
prolongada é ativado o modo de busca manual. No modo SD/USB,
use estes botões para selecionar a faixa que você quer reproduzir.
Mantenha pressionado e segure para avançar e retroceder rapidamente.
10. 1/PAU
Pressione para pausar e iniciar a reprodução a partir da USB ou
cartão SD. No modo de rádio, use este botão para selecionar uma
estação pré-selecionada. Um toque longo armazena a estação atual.
11. 2/INT
No modo de cartão SD ou USB, pressione para reproduzir apenas
a introdução (iniciais de 10 segundos) de cada música.No modo
de rádio, use este botão para selecionar uma estação pré-selecionada.
Um toque longo armazena a estação atual.
12. 3/RPT
No modo de rádio, use este botão para selecionar uma estação
pré-selecionada.Um toque longo armazena a estação atual.
No modo USB ou SD, pressione para repetir a reprodução das faixas.

P-11
13. 4/RDM
qualquer faixa aleatoriamente. No modo de rádio, use este botão
para selecionar uma estação pré-selecionada.
Um toque longo armazena a estação atual.
No modo de reprodução, pressione este botão para reproduzir
14. 5/-10
No modo de rádio, use este botão para
selecionar uma estação pré-selecionada.
Um toque longo armazena a estação atual.
No modo de cartão SD ou USB, Pressione o botão para selecionar
a canção -10 ciclicamente.
16. 5/+10
No modo de rádio, use este botão para
selecionar uma estação pré-selecionada.
Um toque longo armazena a estação atual.
No modo de cartão SD ou USB, Pressione o botão para selecionar
a canção +10 ciclicamente.
17. Tela
20. Ranhura SD
Por favor, insira um cartão SD/MMC. Suporta até 16GB.
18. Sensor Infravermelho
Aqui é recebido o sinal infravermelho de controle remoto.
19. Ranhura USB
Por favor, insira um dispositivo USB.Suporta até 16GB.
16. Entrada Auxilia
Conecte um dispositivo de áudio externo.
21. Reiniciar
Pressione este botão para restaurar as configurações
de fábrica.

P-12

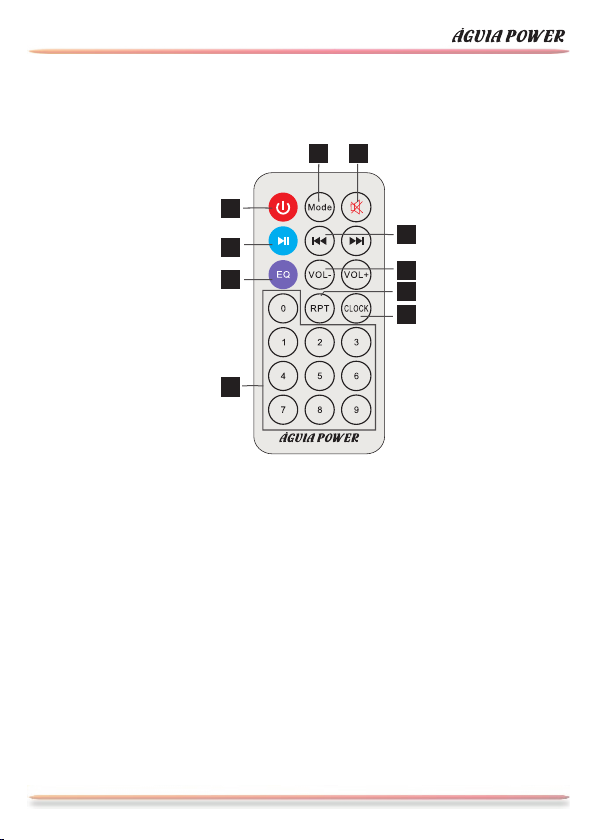

CONTROLE REMOTO
2 3
5
8
9
7
6
10
1
4
1. Ligar
Pressione este botão para ligar e desligar o aparelho.
2. Modo
Pressione este botão para mudar entre os modos de
Rádio, Auxiliar, Cartão SD e USB.
3. Silenciador
Pressione este botão para cancelar o som do rádio e
novamente para restaurar.

10. Relógio
Pressione este botão para exibir a hora. Mantenha o botão
pressionado para ajustar a hora. Gire o botão de volume para
ajustar a hora e pressione o botão do relógio para se deslocar
para minutos. Quando terminar, pressione novamente o botão
de relógio.
4. Botões numéricos
Eles são semelhantes às funções do painel do aparelho. Pressione
os botões para ir diretamente para uma faixa a partir do modo SD
ou USB.
5. Equalizador
Pressione este botão para ativar a função de equalizador: Pop,
Rock, Jazz, Classic, Desligar.
6. Volumen
Pressione estes botões para aumentar e diminuir o volume.
7. Anterior/Siguiente
No modo de rádio, use estes botões para localizar
automaticamente uma estação de rádio Ao mantê-los
pressionados de forma prolongada é ativado o modo de busca
manual. No modo SD/USB, use estes botões para selecionar a
faixa que você quer reproduzir. Mantenha pressionado e
segure para avançar e retroceder rapidamente.
8. Play/Pausa
Pressione para pausar e iniciar a reprodução a partir da USB ou
cartão SD. No modo de rádio, use este botão para selecionar
uma estação pré-selecionada.
9. Repetição
No modo USB ou SD, pressione para repetir a reprodução das faixas.
P-13

ESQUEMA DE LIGAÇÃO
Painel Traseiro
Terra Preto
Vermelho
Amarelo Fusível
Bateria (+)
Falante da frente
daEsquerda
Falantetraseiroesqu
erdo
Blanco
Blanco/Preto
Verde
Verde/Preto
Azul
Antena
Cinza
Cinza/Preto
Falante frontal
da direita
Roxo
Roxo/Preto
Falante Lateral
Direito
B
Terminal Vermelho: Saída de áudio RCAdireito
Terminal Branco: : Saída de áudio RCA esquerdo
C
Terminal de antena de rádio
Fonte de Energia
DC 12V
Terra Negativo
P-14

INSTALAÇÃO
Coloque nacarcaça de montagem Dobreguias para fora Ajuste as molas em ambos os lados
ESPECIFICAÇÕES
Geral
Potência de entrada........12V
Impedância do Falante....4-8 ohm
Rádio FM
Frequência....87.5 MHz – 107.9 MHz
Sensibilidad... <10dB
MP3
Frequência...20Hz – 20KHz
Distorção ...<1% (1kHz)
Separação de Canais...>55dB
Balanço de Canais...<3dB
P-15

MULTIMEDIA CAR-AUDIO
AP-6207

P-17
INDEX
SPECIFICACIONES............................................................................... 23
INSTALLATION......................................................................................23
Standard Connect.................................................................................. 22
REMOTE CONTROLLER........................................................................ 20
PANEL FUNCTION INTRODUCTION....................................................... 17
1817 19
20
21
Turn the unit on . When the system is on,
press this button to turn the unit off.
1.POWER
Press the MODE button to switch between input modes: RADIO /
AUX IN and SD-Card and USB .
3.MODE
EQ function: POP, ROCK, FLAT, CLASSIC, EQ OFF. In radio mode,
Long press to activate the search function by track number.
2.EQ/AMS

P-18
In radio mode, press to automatically seek a station. A long press
activates the tuning function manual. In disc mode, press these
buttons to select the track you want to play. A long press
activates the return or fast forward.
5.5 and 7. SEEK or
Press this button to display the current time.
button to set Clock. Rotate volume button set hours, pressing
CLK button then rotate volume button to set minute. Press CLK
button to set clock OK
Long press the
6.CLK
Press this button to turn on / off the mute function.
8.MUTE
Press to switch between radio bands that are available: FM1, FM2,
FM3.
9.BAND
Press to pause the USB or SD-Card mode. In radio mode, press to
select a pre-stored station. A long press stores the current station.
In USB or SD-Card mode, press to reproduce only the introduction
(initial 10 seconds) of each song. In radio mode, press to select a
pre-stored station that was stored in position.
A long press stores the current station.
10.1/PAU
11.2/INT
4.VOL
Turn to adjust the volume level.
Press to select your desired mode in the sequence below:
→FM Bass Treble Balance Fader Loud EQ
Turn the volume control to change the configuration of
these functions.
→ → → → →
1

In USB or SD-Card press to repeat playback.
In radio mode, press to select a pre-stored station.
A long press stores the current station.
mode,
12.3/RPT
P-19
External audio input socket.
17.DISPLAY
16.AUX
It can receive the infrared signal from the remote control.
18.IR
In USB or SD-Card Press to play songs in random
order. In radio mode, press to select a pre-stored station.
Press and hold to store the current station.
mode,
In USB or SD-Card mode,
song cyclically. In radio mode, press to select a pre-stored station.
Press and hold to store the current station.
Press the button to select the -10
In USB or SD-Card mode, Press the button to select the +10
song cyclically. In radio mode, press to select a pre-stored station.
Press and hold to store the current station.
14.5/-10
15.6/+10
13.4/RDM
USB slot.
19.USB
SD/MMC CARD SLOT.
20.SD
Press to return to factory settings.
21.RESET
