ahlsell a Series User manual

Installation instructions
Outdoor
Luminaire
aRmour
Exteriörarmatur
Eksteriörarmatur
Seinävalaisin ulko
SE 7704527
NO 3100248
FI 4525953
SE 7704530
NO 3100251
FI 4525954
SE 7704784
NO 3208400
FI 4525964
SE 77704785
NO 3208401
FI 4525965

3
2
EN
Operating manual
aRmour
Important: Please read the instruction manual carefully prior to installation and keep it for future reference.
Power
(W)
Function
Description
18 Basic LED

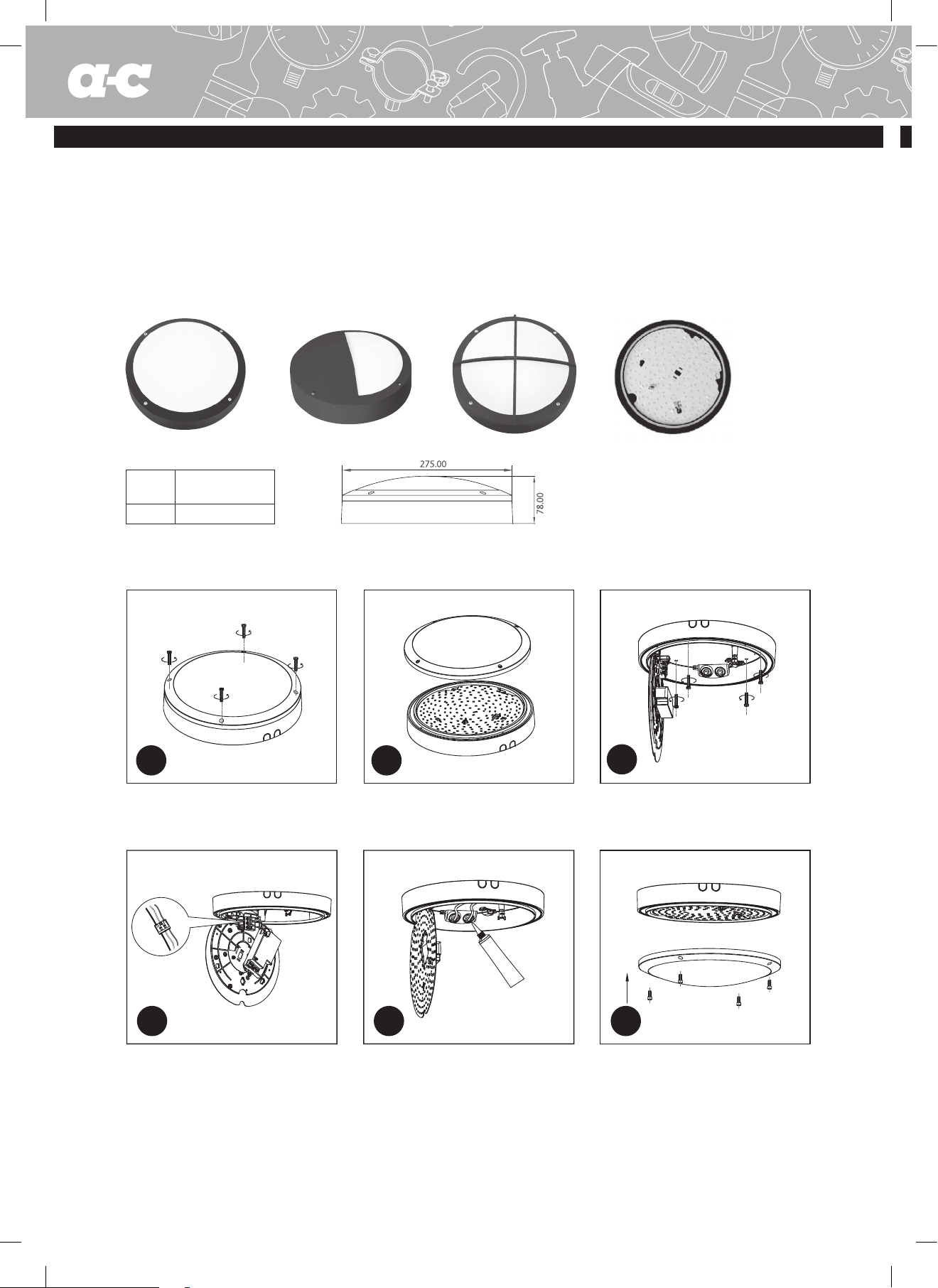

Installation:
Remove the screws. Remove the cover and unlock the
lugs on PCB panel.
Fix the base to the surface by using
rawl plug no. 2 and screws no.1
1 2 3
Wiring After wire connection, seal the
punctured rubber plug with glue,
to prevent water coming into fixture.
Remark: No glue is oered.
Lock the lugs then secure cover to
base by tightening screws.
4 5 6
EN

3
2
EN
EN
Instruction for Light Source Disassembly
Basic
1 2
34
Maintenance
1. Cut o the main power first
2. Don’t touch LEDs while maintaining or cleaning
3. Don’t use chemicals to clean the fixture.
Environmental protection: waste electrical products should not be disposed of with household waste.
Please recycle where facilities exist. Check with your local authority or retailer for recycling advice.
Caution:
1. The product must be installed by professional technicians and power supply must be cut o before installation.
2. The diameter for AC input wire is 0.75mm² (complying with 60245 IEC57), which complies with the latest IEE electrical
standards or national standards.
3. Do not touch the electronic circuit and its components.
4. Contact an authorised technical service centre for any repairs possibly required use only original spare parts.
5. Do not touch LED while installing or maintaining.
6. Sealing the entrance hole with glue after install is needed.
7. The light source contained in this luminaire shall only be replaced by the manufacturer or his service agent or a similar
qualified person.
Remove the screws, cover and diuser.
Twist the securing lug on PCBA to OPEN.
Remove the plastic rivets.
Use a flat head screwdriver to pry the DC cover o
the driver, and pull out the DC cable.
Remove the light source from PCBA.

5
4
EN
EN
1 2
3 4
5
DLS
Remove the screws, cover and diuser.
Twist the securing lug on PCBA to OPEN.
Remove the plastic rivets.
Remove the light source from PCBA.
Use a flat head screwdriver to pry the DC cover o
the driver, and pull out the DC cable.
Remove the screws on PCBA.

5
4
EN
Item Nr. Input Voltage (ACV) Color / Ring Option Power (W) Funktion
Description
CCT Lumen (lm)
SE 7704527
NO 3100248
FI 4525953
220 ~ 240 White, Standard 18 Basic LED 3000K 1920
SE 7704530
NO 3100251
FI 4525954
220 ~ 240 Anthracite, Standard 18 Basic LED 3000K 1920
SE 7704784
NO 3208400
FI 4525964
220 ~ 240 White 18 DLS 3000K 1920
SE 7704785
NO 3208401
FI 4525965
220 ~ 240 Anthracite 18 DLS 3000K 1920
Daylight Sensor Setting Options
SE 7704784, NO 3208400, FI 4525964 & SE 7704785, NO 3208401, FI 4525965
Set the lux level according to the real application enviroment. Light keeps o if ambient daylight is sucient keeps o if
ambient daylight is sucient (above the threshold present).
With insucient natural light, light will automatically turn on.
Light will never switch o when daylight threshold is set to disable.
1 2 3 4 5 6 1 2 3 4 5 6
IDisable V 50 Lux
II 2 Lux VI 100 Lux
III 10 Lux VII 300 Lux
IV 30 Lux VIII 500 Lux
* This product containes a light source of energy eciency class <D>
EN

7
6
SE
Bruksanvisning
aRmour
Viktigt: Läs bruksanvisningen noggrant innan du påbörjar installation. Behåll den för framtida bruk.
Eekt
(W)
Funktionsbeskrivning
18 Lysdiod
Installation:
Skruva ur skruvarna. Ta bort locket och lossa flikarna på
PCB-panelen.
Fäst sockeln på ytan med plugg (2) och
skruvarna (1).
1 2 3
Elanslutning När elanslutningen är färdig förseglar du
den punkterade gummipluggen med lim
(på så sätt förhindras att vatten tränger in
i armaturen).
Anmärkning: Lim medföljer inte.
Lås fast flikarna och fäst därefter locket på
armaturen genom att dra åt skruvarna.
4 5 6
SE

7
6
SE
SE
Instruktion för demontering av ljuskälla
Grundläggande
1 2
34
Ta bort skruvarna, locket och diusorn.
Vrid låsklacken på PCBA för att ÖPPNA.
Ta bort plastnitarna.
Använd en platt skruvmejsel för att bända av DC-kåpan
från drivdonet och dra ut likströmskabeln.
Ta bort ljuskällan från PCBA.
Underhåll
1. Bryt strömförsörjningen.
2. Rör inte lysdioder vid underhåll eller rengöring.
3. Använd inte kemikalier för att rengöra armaturen.
Miljöskydd: Elektriskt avfall får inte slängas tillsammans med hushållsavfall. Lämna in till återvinningsanläggning.
Kontakta din kommun eller återförsäljaren för information om återvinning.
Försiktighet:
1. Denna produkt får installeras endast av behörig tekniker. Försäkra dig om att strömförsörjningen är bruten innan installation påbörjas.
2. Strömförsörjningskabelns tvärsnittsarea är 0,75 mm² (enligt 60245 IEC57) och uppfyller de senaste versionerna av elektriska
standarder från IEEE eller nationella standarder.
3. Rör inte elektronikkretsen eller dess komponenter.
4. Kontakta ett auktoriserat servicecenter vid behov av reparation. Försäkra dig om att endast originalreservdelar används.
5. Rör inte lysdioden vid installation eller underhåll.
6. Försäkra dig om att genomföringen förseglas med lim efter installation.
7. Ljuskällan i denna armatur får bytas ut endast av tillverkaren, tillverkarens serviceagent eller annan behörig person.

9
8
SE
SE
1 2
3 4
5
DLS
Ta bort skruvarna, locket och diusorn.
Vrid låsklacken på PCBA för att ÖPPNA.
Ta bort plastnitarna.
Ta bort ljuskällan från PCBA.
Använd en platt skruvmejsel för att bända av DC-kåpan
drivrutinen och dra ut likströmskabeln.
Ta bort skruvarna på PCBA.

9
8
SE
Artikelnummer Inspänning (ACV) Färg/Ringalternativ Eekt (W) Funktions-
beskrivning
CCT Lumen (lm)
SE 7704527
NO 3100248
FI 4525953
220 ~ 240 Vit, standard 18 Basic LED 3000 K 1920
SE 7704530
NO 3100251
FI 4525954
220 ~ 240 Antracit, standard 18 Basic LED 3000 K 1920
SE 7704784
NO 3208400
FI 4525964
220 ~ 240 Vit 18 DLS 3000 K 1920
SE 7704785
NO 3208401
FI 4525965
220 ~ 240 Antracit 18 DLS 3000 K 1920
Alternativ för inställning av dagsljussensor
SE 7704784, NO 3208400, FI 4525964 & SE 7704785, NO 3208401, FI 4525965
Ställ in luxnivån i enlighet med den aktuella tillämpningsmiljön. Lampan förblir släckt om det omgivande dagsljuset är
tillräckligt starkt (över det aktuella tröskelvärdet).
När det omgivande dagsljuset blir otillräckligt tänds lampan automatiskt.
Lampan släcks aldrig när tröskelvärdet för dagsljus är inaktiverat.
1 2 3 4 5 6 1 2 3 4 5 6
IInaktivera V 50 Lux
II 2 Lux VI 100 Lux
III 10 Lux VII 300 Lux
IV 30 Lux VIII 500 Lux
SE
* Denna produkt innehåller en ljuskälla med energieektivitetsklass <D>

11
10
NO
Bruksanvisning
aRmour
Viktig: Les bruksanvisningen nøye før montering, og ta vare på den til senere bruk.
Installasjon:
Fjern skruene. Fjern dekselet, og lås opp knastene på
PCB-panelet.
Fest sokkelen til overflaten ved hjelp av
veggplugg nr. 2 og skruer nr. 1
1 2 3
Eekt
(W)
Funktionsbeskrivning
18 Lysdiod
Ledninger Etter tilkobling av ledningene skal den
punkterte gummipluggen forsegles med
lim for å hindre at vann kommer inn i
armaturen.
Merk: Lim medfølger ikke.
Lås knastene, og fest dekselet til sokkelen
ved å stramme skruene.
4 5 6
NO

11
10
NO
NO
Vedlikehold
1. Slå av hovedstrømmen først
2. Ikke ta på LED-lampene under vedlikehold eller rengjøring
3. Ikke bruk kjemikalier til å rengjøre armaturen.
Miljøvern: Elektriske avfallsprodukter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkuler der det
finnes et anlegg for det. Kontakt de lokale myndighetene eller forhandleren for å få råd om resirkulering.
Forsiktig:
1. Produktet må installeres av profesjonelle teknikere, og strømforsyningen må frakobles før montering.
2. Arealet på den inngående vekselstrømsledningen er 0,75 mm² (i samsvar med 60245 IEC57), som er i samsvar med
de nyeste elektriske standardene til IEE eller nasjonale standarder.
3. Ikke ta på den elektroniske kretsen og komponentene.
4. Kontakt et autorisert teknisk servicesenter for eventuelle reparasjoner. Bruk kun originale reservedeler.
5. Ikke ta på LED-lampen ved installasjon eller vedlikehold.
6. Inngangshullet må tettes med lim etter installasjon.
7. Lyskilden i denne armaturen skal kun erstattes av produsenten eller dennes servicepartner eller en lignende
kvalifisert person.
Instruksjon for demontering av lyskilde
Grunnleggende
1 2
34
Fjern skruene, dekselet og diusoren.
Vri sikringstasken er PCBA for å ÅPNE.
Fjern plastnagler.
Bruk en flat skrutrekker for å lirke av DC-dekselet
driver, og trekk ut DC-kabelen.
Fjern lyskilden fra PCBA.

13
12
NO
NO
1 2
3 4
5
DLS
Fjern skruene, dekselet og diusoren.
Vri låsetappen på PCBA for å ÅPNE.
Ta bort plastbitarna
Fjern lyskilden fra PCBA.
Bruk en flat skrutrekker for å lirke av DC-dekselet
driver og koble fra DC-kabelen.
Fjern skruene på PCBA.

13
12
NO
Varenr. Inngangsspenning
(AC):
Farge-/ringalternativ Eekt (W): Funksjons-
beskrivelse
CCT Lumen (lm)
SE 7704527
NO 3100248
FI 4525953
220~240 Hvit, standard 18 Basic LED 3000 K 1920
SE 7704530
NO 3100251
FI 4525954
220~240 Antrasitt, standard 18 Basic LED 3000 K 1920
SE 7704784
NO 3208400
FI 4525964
220 ~ 240 Hvit 18 DLS 3000 K 1920
SE 7704785
NO 3208401
FI 4525965
220 ~ 240 Antrasitt 18 DLS 3000 K 1920
Alternativer for innstilling av dagslyssensor
SE 7704784, NO 3208400, FI 4525964 & SE 7704785, NO 3208401, FI 4525965
Still inn lux-nivået i samsvar med miljøet der sensoren skal brukes. Lyset slås ikke på hvis dagslyset i omgivelsene er tilstre-
kkelig (over den aktuelle terskelen).
Med utilstrekkelig naturlig lys slås lyset automatisk på.
Lyset slås aldri av hvis dagslysterskelen er stilt på deaktivering.
1 2 3 4 5 6 1 2 3 4 5 6
IDeaktivering V 50 Lux
II 2 Lux VI 100 Lux
III 10 Lux VII 300 Lux
IV 30 Lux VIII 500 Lux
NO
* Dette produktet inneholder en lyskilde med energieektivitetsklasse <D>

15
14
FI
FI
Käyttöohje
aRmour
Tärkeää: Lue käyttöohje huolellisesti ennen asennusta ja säilytä se myöhempää tarvetta varten.
Teho
(W)
Toimintakuvaus
18 Perus-LED
Asennus:
Irrota ruuvit. Irrota kansi ja avaa PCB-paneelin
korvakkeet.
Kiinnitä alusta pintaan ruuvitulpalla nro 2
ja ruuveilla nro 1
1 2 3
Johdotus Tiivistä johtoliitännän jälkeen lävistetty
kumitulppa liimalla, ettei valaisimeen
pääse vettä.
Huomautus: Liimaa ei sisälly toimitukseen.
Lukitse korvakkeet ja kiinnitä kansi alus-
taan kiristämällä ruuvit.
4 5 6

15
14
FI
Ohjeet valonlähteen purkamiseen
Perus
1 2
34
Irrota ruuvit, kansi ja diuusori.
Käännä lukituskorvake on PCBA asentoon OPEN.
Irrota muoviset niitit.
Käytä tasateräistä ruuvimeisseliä irrottaaksesi tasavir-
takansi asemasta ja irrota tasavirtakaapeli.
Irrota valonlähde PCBA:sta.
FI
Kunnossapito
1. Katkaise ensin päävirta
2. Älä koske LED-valoihin kunnossapidon tai puhdistuksen yhteydessä
3. Älä käytä kemikaaleja valaisimen puhdistukseen.
Ympäristönsuojelu: sähkö- ja elektroniikkaromua ei saa hävittää talousjätteen mukana. Ole hyvä ja kierrätä, jos se
on mahdollista. Tarkista kierrätysohjeet paikalliselta viranomaiselta tai jälleenmyyjältä.
Varoitus:
1. Tuote on annettava ammattitaitoisen asentajan asennettavaksi ja virta on katkaistava ennen asennusta.
2. Vaihtovirtajohdon poikkipinta-ala on 0,75 mm² (standardin 60245 IEC57 mukainen), joka täyttää uusimmat IEE-sähköstandardit tai
kansalliset standardit.
3. Älä kosketa elektroniikkapiiriä ja sen osia.
4. Ota yhteys valtuutettuun tekniseen huoltoliikkeeseen mahdollisia korjauksia varten ja käytä vain alkuperäisiä varaosia.
5. Älä kosketa LED-valoa asennuksen tai huollon aikana.
6. Sisääntuloreikä on tiivistettävä liimalla asennuksen jälkeen.
7. Tämän valaisimen sisältämän valonlähteen saa vaihtaa ainoastaan valmistaja, valmistajan huoltoliike tai vastaava pätevä henkilö.

17
16
FI
FI
1 2
3 4
5
DLS
Irrota ruuvit, kansi ja diuusori.
Käännä PCBA:n lukituskorvake asentoon OPEN.
Irrota muoviset niitit.
Irrota valonlähde PCBA:sta.
Käytä tasateräistä ruuvimeisseliä irrottaaksesi tasavir-
takansi ohjain ja irrota DC-kaapeli.
Irrota PCBA:n ruuvit.

17
16
FI
Tuotenro Tulojännite (ACV) Väri-/rengasvaihtoehto Teho (W) Toiminta-
kuvaus
CCT Lumen (lm)
SE 7704527
NO 3100248
FI 4525953
220 ~ 240 Valkoinen, vakio 18 Perus-LED 3000K 1920
SE 7704530
NO 3100251
FI 4525954
220 ~ 240 Antrasiitti, vakio 18 Perus-LED 3000K 1920
SE 7704784
NO 3208400
FI 4525964
220 ~ 240 Valkoinen 18 DLS 3000 K 1920
SE 7704785
NO 3208401
FI 4525965
220 ~ 240 Antrasiitti 18 DLS 3000 K 1920
Päivänvalon anturin asetukset
SE 7704784, NO 3208400, FI 4525964 & SE 7704785, NO 3208401, FI 4525965
Aseta luksitaso todellisen käyttöympäristön mukaan. Valo pysyy sammutettuna, jos ympäristön päivänvalo on riittävä (yli
asetetun arvon).
Valo syttyy automaattisesti, kun luonnonvalo ei riitä.
Jos päivänvalon raja-arvo on kytketty pois päältä, valo ei sammu koskaan.
1 2 3 4 5 6 1 2 3 4 5 6
IKytke pois päältä V 50 Lux
II 2 Lux VI 100 Lux
III 10 Lux VII 300 Lux
IV 30 Lux VIII 500 Lux
FI
* Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on <D>

19
18
Notes

19
18
Notes

Produced
for Ahlsell
www.ahlsell.com
