SERVICE MANUAL
DATA

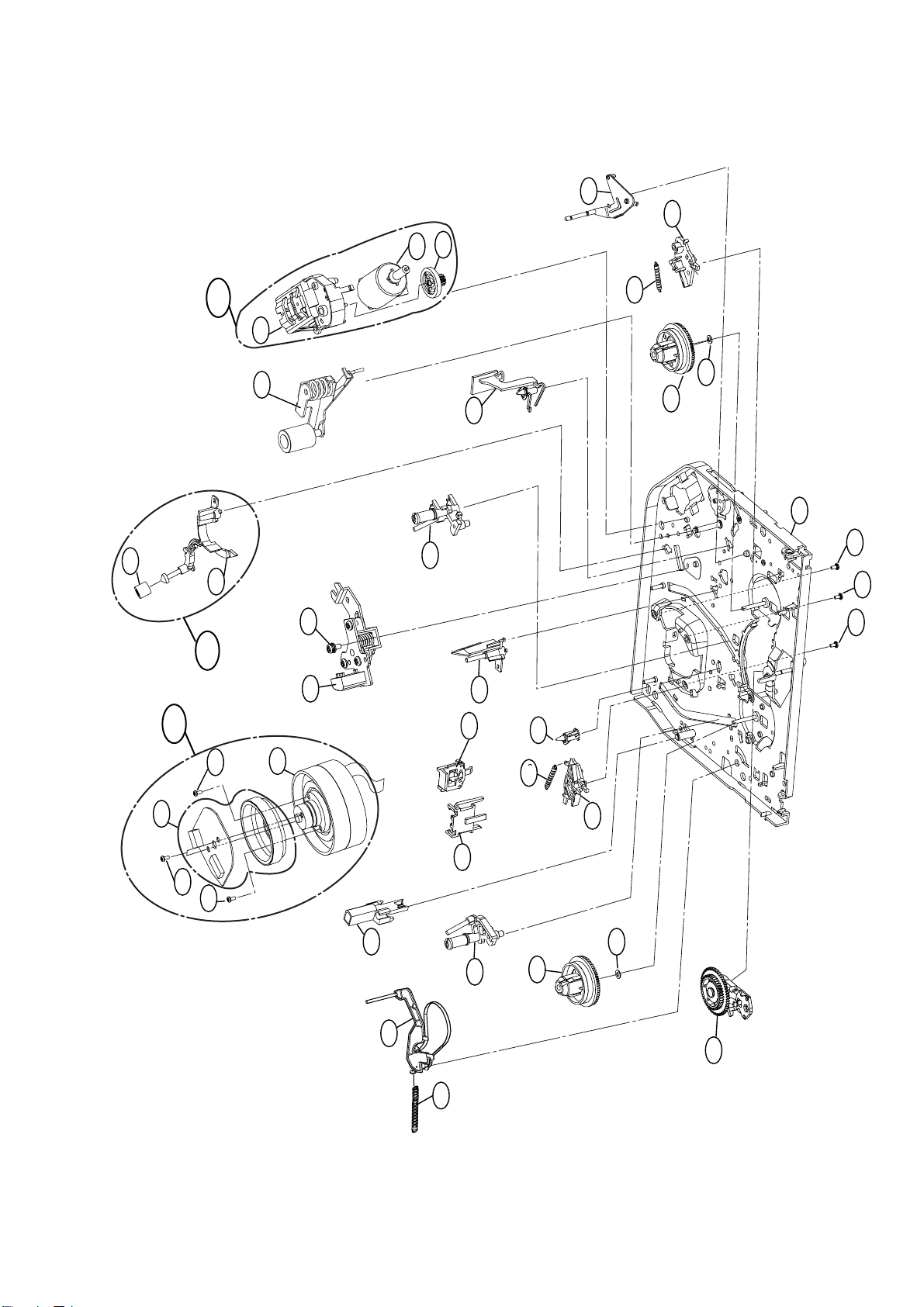

BASIC VIDEO MECHANISM
: D33K-4HF/NT(6721R-0240A)
STEREO VIDEO
CASSETTE RECORDER
HV-FX9000
S/M Code No. 09-006-346-8T1
U
SIMPLE
Replace this Service Manual with "Revision Publishing" when it is issued.

2
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES LIST
1 S8-35R-M00-34G INSTRUCTION ASSY
2 S7-11R-1N0-42A REMOTE CONTROLLER ASSY
3 S8-610-12C-000 CABLE SET ASSY
4 S8-615-06V-000 CABLE SET ASSY RF-CABLE HI-FI
5 S5-640-18B-000 PLUG ASSY PHONO CORD
6 S5-640-17B-000 PLUG ASSY PHONE CORD 1WAY
SPECIFICATIONS
• Design and specifications are subject to change without notice.
Video recording system Rotary 2 head herical scanning system
Video head Double azimuth 4 head
Tuner system Frequency synthesized tuner
TV system M
Video signal system NTSC color signal, 525 lines, 60 fields
Usable cassttes VHS video cassette
Recording Playback time
SP: 3.5 hours with T-210 tape
LP: 7 hours with T-210 tape
(playback only)
EP: 10.5 hours with T-180 tape
Tape speed SP: 33.35 mm/sec.
LP: 16.67 mm/sec.
EP: 11.12 mm/sec
Fast forward/Rewind time Less than 180 seconds with T-120 tape
Channel coverage VHF: 2 yo 13
UHF: 14 to 69
CATV: 5A , A-5 to A-1, A to W, W + 84
RF output VHF channel 3 or 4 (switchable), 66 dBµ
Video input 1.0 Vp-p, 75 ohm, unbalanced
Video output 1.0 Vp-p, 75 ohm, unbalanced
Horizontal resolution 230 lines
Video S/N 43 dB (at SP)
Audio track 3 tracks (Hi-Fi sound 2 tracks, Normal
sound 1 track)
Audio input -6 dBs, 47 kohm
Audio output -6 dBs, less than 4.7 kohm
Audio frequency response
normal: 100 Hz - 10 kHz (at SP)
Hi-Fi: 20 Hz - 20 kHz
Audio S/N normal: more than 43 dB (at SP)
Hi-Fi: more than 70 dB (at SP)
Hi-Fi dynamic range more than 85 dB (at SP)
Operating temperature 5°C to 35°C
Power requirements 120 V AC, 60 Hz
Power consumption 15 W
TYP 3 W (stand by mode)
Dimensions 430 (W) x 102 (H) x 283 (D) mm
(17 x 41/8x 111/4in.)
Weight 3.9 kg (8.58 lbs.)
Supplied accessories Antenna cable (1)
Remote control (1)
Audio cable (1)
Video cable (1)

3
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST
IC
S2-309-024-040 SENSORLTV-817B PHOTO COU
SI-SS4-310-00A IC,KA431AZ
SI-HI1-187-17A IC,HA118717NF
SI-HY3-977-98A IC,GMS3977RAA98F
SI-SS3-082-00A IC,KA3082
SI-AL2-404-00A IC,AT24C04
SI-SS7-531-00A IC,KA7531Z
SI-SS7-542-00A IC,KA7542Z
SI-SA7-478-59A IC,LC74785-9018
SI-NE1-631-10A IC,UPD16311GC-AB6
SI-MA3-662-00A IC,AN3662FBP-V
TRANSISTOR
ST-R44-190-0AA TR,KTC4419
ST-R31-990-9AF TR,KTC3199-BL
ST-R32-030-9AA TR,KTC3203-Y
ST-R23-280-9AB TR,KSC2328A-Y
ST-R20-030-9AA TR,KSR2003TA
ST-R10-030-9AA TR,KSR1003
87-026-609-080 TR,KTA1266-GR
ST-R31-980-9AC TR,KTC3198-TP-BL
DIODE
SD-D22-060-9AA DIODE,ERA22-06
87-020-215-010 DIODE,ERC81-004L22
87-017-352-010 DIODE,RU3YXLF-C1 100V2
SD-R10-551-0AA DIODE,RZ1055LF-C1
SD-R10-400-9BA DIODE,RL104F
SD-R10-400-9AB DIODE,RL104
SD-S14-148-9BB DIODE,1N4148
SD-Z13-260-9AB ZENER,GDZJ13A 26MM
83-NEG-678-080 ZENER,MTZ6.2B
SD-Z56-260-9BA ZENER,GDZJ5.6C 26MM
S9-7U0-3R3-1B0 ZENER,MTZ3.3B
SD-Z68-260-9AB ZENER,GDZJ6.8C
87-A40-476-010 ZENER,MTZ6.2A
87-002-743-080 ZENER,MTZ33B
87-070-173-010 DIODE,S1WBA60
MAIN C.B
!C101 S6-240-88K-000 CAP,0.1UF-275VAC
!C103 SC-E10-7CT-610 CAP,100UF-350V
C104 87-010-403-040 CAP,E 3.3-50V
!C105 87-016-375-010 CAP,0.01UF-630V
!C106 87-016-533-010 CAP,220PF/1KV
!C109 S6-240-86B-000 CAP,103-400V
!C110 S6-240-86B-000 CAP,103-400V
C115 87-010-408-040 CAP,E 47UF-50V
C116 S6-240-83E-000 CAP,1000-10V
C117 87-010-375-080 CAP,E 330-10V
C120 87-010-387-010 CAP,E 470UF-25V KME
C121 87-010-387-080 CAP,E 470UF-25V
C151 87-015-698-080 CAP,E 4.7-50V
C152 87-015-681-080 CAP,E 10-16V
C153 87-015-698-080 CAP,E 4.7-50V
C154 87-015-681-080 CAP,E 10-16V
C156 87-015-698-080 CAP,E 4.7-50V
C157 87-015-681-080 CAP,E 10-16V
C158 87-010-403-040 CAP,E 3.3-50V
C160 87-015-681-080 CAP,E 10-16V
C1F1 87-010-408-040 CAP,E 47UF-50V
C1F2 87-010-375-080 CAP,E 330-10V
C302 87-010-552-040 CAP,E 22-16V
C304 87-015-698-080 CAP,E 4.7-50V
C306 87-015-698-080 CAP,E 4.7-50V
C307 87-015-681-080 CAP,E 10-16V
C311 87-010-552-040 CAP,E 22-16V
C312 87-015-681-080 CAP,E 10-16V
C315 87-015-684-080 CAP,E 47-16V
C317 87-010-078-080 CAP,E 47M-6.3V
C320 87-015-681-080 CAP,E 10-16V
C324 87-015-681-080 CAP,E 10-16V
C327 87-010-403-040 CAP,E 3.3-50V
C328 87-015-681-080 CAP,E 10-16V
C330 87-010-402-040 CAP,E 2.2-50V
C331 87-015-695-080 CAP,E 1.0-50V
C332 87-015-695-080 CAP,E 1.0-50V
C335 87-010-078-080 CAP,E 47M-6.3V
C342 87-010-078-080 CAP,E 47M-6.3V
C345 87-015-698-080 CAP,E 4.7-50V
C347 87-015-698-080 CAP,E 4.7-50V
C350 87-015-695-080 CAP,E 1.0-50V
C352 87-010-402-040 CAP,E 2.2-50V
C358 87-010-403-040 CAP,E 3.3-50V
C365 87-010-078-080 CAP,E 47M-6.3V
C370 87-015-698-080 CAP,E 4.7-50V
C3F1 87-015-695-080 CAP,E 1.0-50V
C500 87-016-040-080 CAP,0.047F-5.5V
C502 87-010-078-080 CAP,E 47M-6.3V
C504 87-010-078-080 CAP,E 47M-6.3V
C505 87-010-078-080 CAP,E 47M-6.3V
C510 87-016-455-080 CAP,E 470UF-6.3V
C524 87-010-265-080 CAP,E 33-16V
C525 87-010-078-080 CAP,E 47M-6.3V
C526 SC-E47-64J-638 CAP,E 47UF-35V
C530 87-015-681-080 CAP,E 10-16V
C531 SC-N10-50K-948 CAP,1UF-50V
C534 87-015-698-080 CAP,E 4.7-50V
C535 87-015-698-080 CAP,E 4.7-50V
C541 87-015-698-080 CAP,E 4.7-50V
C546 87-016-130-080 CAP,47-25V
C547 87-010-078-080 CAP,E 47M-6.3V
C588 87-015-698-080 CAP,E 4.7-50V
C5A1 87-015-695-080 CAP,E 1.0-50V
C5A5 87-015-695-080 CAP,E 1.0-50V
C5A9 87-010-078-080 CAP,E 47M-6.3V
C5F1 87-010-408-040 CAP,E 47UF-50V
C5F2 87-010-078-080 CAP,E 47M-6.3V
C5F4 87-015-698-080 CAP,E 4.7-50V
C5F7 87-010-078-080 CAP,E 47M-6.3V
C701 87-010-544-010 CAP,E 0.1-50V
C703 87-015-698-080 CAP,E 4.7-50V
C705 87-016-088-040 CAP,E 220-6.3V
C708 87-010-403-040 CAP,E 3.3-50V
C709 87-016-455-080 CAP,E 470UF-6.3V
C803 87-015-681-080 CAP,E 10-16V
C804 87-015-698-080 CAP,E 4.7-50V
C805 87-015-681-080 CAP,E 10-16V
C806 87-015-698-080 CAP,E 4.7-50V
C807 87-015-695-080 CAP,E 1.0-50V
C808 87-010-265-080 CAP,E 33-16V
C809 87-015-681-080 CAP,E 10-16V
C810 87-015-681-080 CAP,E 10-16V
C816 87-010-078-080 CAP,E 47M-6.3V
C821 87-015-681-080 CAP,E 10-16V
C822 87-015-681-080 CAP,E 10-16V
C823 87-010-265-080 CAP,E 33-16V
C824 87-010-078-080 CAP,E 47M-6.3V
C826 87-015-698-080 CAP,E 4.7-50V
C828 87-010-403-040 CAP,E 3.3-50V
C834 87-010-078-080 CAP,E 47M-6.3V
C835 87-015-681-080 CAP,E 10-16V
C837 87-015-681-080 CAP,E 10-16V
C838 87-015-684-080 CAP,E 47-16V
C840 87-015-681-080 CAP,E 10-16V

4
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
C841 87-010-552-040 CAP,E 22-16V
C842 87-015-681-080 CAP,E 10-16V
C845 87-010-403-040 CAP,E 3.3-50V
CS501 S6-00R-DB0-04C SW,MPU10252MLB4 MIC
DIG5F1 S3-02R-1N0-03B LEVEL METER 7MT229GK
ES501 S9-31R-001-6A0 SENSOR END
ES502 S9-31R-001-6A0 SENSOR END
!F101 S5-850-27B-000 FUSE,1600MA 250V
!F102 S5-850-35V-000 F 2000MA 125 V 3-7.5
!F1F1 87-020-840-080 ICP-N20
!F1F2 87-020-840-080 ICP-N20
!FH01 S5-860-08B-000 HOLDER,FUSE CLIP
!FH02 S5-860-08B-000 HOLDER,FUSE CLIP
FL301 S6-330-32N-000 COIL,BIAC OSC DEO-010 KSE
JK301 S5-720-81E-000 JACK,BJP-606
L101 S6-161-45E-000 FILTER KSE-145E
L103 S6-330-88G-000 COIL,CHOCK TP 5MM
L104 S6-330-88G-000 COIL,CHOCK TP 5MM
L301 87-005-208-080 COIL,100
L303 87-A50-002-080 COIL,270U 2.3-3.4-5
L306 87-003-282-080 COIL,12 2.3-3.4-5
L311 87-003-152-080 INDUCTOR,100M 2.3-3.4-5
L312 87-003-129-080 INDUCTOR,6800
L313 87-003-152-080 INDUCTOR,100M 2.3-3.4-5
L314 SL-A03-92K-018 INDUCTOR AXIAL 39M
L506 87-005-686-080 COIL,15UH
L5F1 87-005-208-080 COIL,100
L701 SL-R03-32K-035 INDUCTOR LEAD 33M
L801 87-005-696-080 COIL,100UH
L802 87-005-696-080 COIL,100UH
L803 87-005-696-080 COIL,100UH
L804 SL-R68-00J-035 INDUCTOR LEAD 680M
L805 SL-R68-00J-035 INDUCTOR LEAD 680M
LD501 S9-31R-001-7A0 LED
MS501 S6-00R-PY0-01B SW,MMS00420ZMBO MIC
P3D01 S5-612-34W-000 GF120-10S-TS-A LGC 10P MP
P3D02 S6-30R-5S0-08E CONN,6P
P3D03 S5-612-51B-000 GB201-2P-TS-B(LGC) P
PMC01 S6-30R-BE0-1H0 CONN,8P
PMD01 S5-612-34V-000 GF120-07S-TS LGC 7P SP
PMK01 S6-30R-2P0-11J CONN,10P
PMK02 S6-30R-2P0-11D CONN,5P
PML01 S6-30R-2S0-11A CONN,2P
PW101 S5-612-92B-000 GP390 LGC 3P STRAIG P
!R101 S6-140-07K-000 RES,CEM 3.3-2W
!R102 S6-140-13C-000 RES,RCR50,2.2M J M15
!R104 SR-S33-02K-619 RES,M/F 33K-2W
!R106 SR-S12-00J-619 RES,M/F 120-1W
RC501 S7-12R-293-8GA REMOCON RECEIVER
RS501 S5-00R-AB0-02A SENSOR GP1S566
RS502 S5-00R-AB0-02A SENSOR GP1S566
SW701 S5-560-27C-000 SW,SLIDE
T101 S6-420-21H-000 TRANSFORMER SMPS CS-021H/SJ021
TU701 S7-00R-NL0-1A0 TUNER TADC-H102F
VR501 S6-130-32W-000 SFR,RH0638CJ5R(220K)
X301 S2-02R-135-71E X’TAL,3.579675MHZ
X501 S2-02R-310-01F X’TAL,10.0000
X502 S5-290-01B-000 X’TAL,32.768KHZ
X503 S2-02R-114-3AE X’TAL,14.317872MHZ
KEY C.B
LD901 SD-L53-110-0AA LED,SG5311(GRN)
P9M01 S6-30R-2S0-14D CONN,5P
SW905 S5-562-19B-000 SW,SKHV10910B
SW906 S5-562-19B-000 SW,SKHV10910B
SW907 S5-562-19B-000 SW,SKHV10910B
SW908 S5-562-19B-000 SW,SKHV10910B
SW909 S5-562-19B-000 SW,SKHV10910B
SW910 S5-562-19B-000 SW,SKHV10910B
SW911 S5-562-19B-000 SW,SKHV10910B
JACK C.B
JK901 S5-720-34R-000 JACK,ST 2P(WHT)
JK902 S5-720-34Q-000 JACK,ST 2P(RED)
JK903 S5-720-34S-000 JACK,ST 2P(YL)
P9M02 S6-30R-2S0-14J CONN,10P
SW901 S5-562-19B-000 SW,SKHV10910B
SW902 S5-562-19B-000 SW,SKHV10910B
SW903 S5-562-19B-000 SW,SKHV10910B
SW904 S5-562-19B-000 SW,SKHV10910B

65
SCHEMATIC DIAGRAM-1
NOTES) Symbol denotes AC ground.
NOTES) Symbol denotes DC chassis ground.
NOTES) Warning
NOTES) Parts that are shaded are critical
NOTES) With respect to risk of fire or
NOTES) electricial shock.
MAIN(POWER SECTION)C.B
-06
LINE
FILTER
-TP-BL
AC120V
60Hz
0.01/400V
0.01/400V
KTA1266-GR
MTZ6.2B
KTC3203-Y
KTC3198-TP-BL
KTC3198-TP-BL
GDZJ5.6C
KTC3203Y
ICP-N20
ICP-N20
ERC81-004L22
RU3YX-LFC1
To
SYSTEM CONTROL/SERVO/OSD SECTION
To Hi-Fi
AUDIO
SECTION
To
TUNER/IF
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
AUDIO/
VIDEO
SECTION
To
Hi-Fi
AUDIO
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
POWER CONTROL
POWER CONTROL
36V SW
12V REG
5.2V REG
5.1V REG
5.1V REG
5.1V SW

87
SCHEMATIC DIAGRAM-2
13
8
9
7
6
5
2
1
3
11
10
12
4
Y. (REC)
C. (REC)
Y. (PB)
C. (PB)
AUDIO. (PB) AUDIO. (EE)
AUDIO. (REC) WAVEFORM
Y-ZMPH
MAIN(AUDIO/VIDEO SECTION)C.B
To
Hi-Fi AUDIO
SECTION
To
CYL.HEADS
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
AUDIO/CTL
HEADS
To
FULL ERASE
HEAD
100V
-TP
TA -GR KTC3198-TP-BL
KTC3198-TP-BL
(4/4) (7/7) (3/4) (2/4) (6/7)
A-Y
(4/7)
(3/7)
(2/7)
(1/7)
(1/4)
(5/7)
OUT
OUT L
IN L
OUT R
IN R
VIDEO
AUDIO
IN
LINE 1
To
Hi-Fi
AUDIO
SECTION
To
Hi-Fi
AUDIO
SECTION
To
Hi-Fi
AUDIO
SECTION
To
TUNER/IF
SECTION
To
TUNER/IF
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
POWER
SECTION
AUDIO/VIDEO
PROCESSOR
Q302,Q303
REC OSC SW
Q304-Q307
REC SW
BIAS OSC

109
SCHEMATIC DIAGRAM-3
1
2
3
456 7 89
10
WAVEFORM
MAIN(SYSTEM CONTROL/SERVO/OSD SECTION)C.B
(2/3)
(2/3)
(3/7)
(2/7)(2/6)
(1/3)
(1/3)
(1/3)
(1/7)
(1/6)
(7/7)
(3/6)
(14/15)
(13/15)
(11/15)
(2/3)
KTA1266-GR
-9018
(10/15)
AT24C04-10PC
(12/15)
(15/15)
4.7K
4.7K
(1/3)
(2/3)
GMS3977RAA98F
(1/3)
(5/15)
(6/15)(2/8)
(1/3)
MTZ6.2A
RL104
TC3198-TP-BL
KTA1266-GR
TP
TP
TP
TP
(3/3)
(3/8)
TC3198-TP-BL
KTA1266-GR
GS1S566
GS1S566
(6/8)
(7/8)
(8/8)
(4/8) (7/15)
(9/15)
(8/15)
(5/8)
LOADING MOTOR DRIVE
(2/3)
(2/3)
(2/3)
(2/3)
(3/3)
(3/3)
(3/3)
(3/3)
UPD16311GC-AB6
(3/3)
(3/3)
(3/3)
7MT229GK
(2/15)
(4/15)
TSOP1238SP1
REMOTE
SENSOR
(1/15)
(1/8)
(1/3)
(1/3)
(4/7)
(4/6)
(5/7)
(5/6)
(6/7)
(6/6)
(1/3)
(3/3)
(2/3)
(3/15)
To
JACK
P9M02
To
KEY
P9M01
To
TUNER/IF
SECTION
To
Hi-Fi AUDIO
SECTION
To
AUDIO/
VIDEO
SECTION
To
POWER
SECTION
To
AUDIO/
VIDEO
SECTION
To
LOWER
DRUM
PDM01
To
CAPSTAN
MOTOR
PCM01
MODE SW
To
LOADING
MOTOR
To
AUDIO/
VIDEO
SECTION
Q514,Q515
WAVE FORM SHAPER
VCC SW
VCC SW

1211
SCHEMATIC DIAGRAM-4
MAIN(Hi-Hi AUDIO SECTION)C.B
GND
A.R.L1
A.R.L2
A.L.L1
A.L.L2
-V
KTC3198-TP-BL
KTC3198-TP-BL
KTC3198-TP-BL
To
POWER
SECTION
To
POWER
SECTION
To
AUDIO/
VIDEO
SECTION
To
AUDIO/
VIDEO
SECTION
To
TUNER/IF
SECTION
To
TUNER/IF
SECTION
To
AUDIO/
VIDEO
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
AUDIO/
VIDEO
SECTION
To
AUDIO/
VIDEO
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
PB MODE
REC MODE
EE MODE
Hi-Fi AUDIO
PROCESS
Q801-Q803
AUDIO MUTE SW

1413
SCHEMATIC DIAGRAM-5 SCHEMATIC DIAGRAM-6
SCHEMATIC DIAGRAM-7
AERIAL
VHF/UHF
RF OUT
MAIN(TUNER/IF SECTION)C.B
KTA1266-GR
3CH
4CH
To
AUDIO/VIDEO
SECTION
To
AUDIO/VIDEO
SECTION
To
Hi-Fi AUDIO
SECTONI
To
Hi-Fi AUDIO
SECTION
To
POWER
SECTION
To
POWER
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
To
SYSTEM
CONTROL/
SERVO/OSD
SECTION
PB VIDEO SIGNAL
REC VIDEO SIGNAL
PB AUDIO SIGNAL
REC AUDIO SIGNAL
10
9
8
7
6
5
4
3
2
1
GND
KEY RTN 0
GND
GND
AUDIO-R(L2))
GND
AUDIO-L(L2)
GND
VIDEO(L2)
GND
P9M02
To
MAIN C.B
SYSCON/
SERVO
SECTION
PMK01
JK903
VIDEO IN
JK901
AUDIO IN(L)
JK902
AUDIO IN(R)
P9M01
1
2
3
4
5
GND
KEY RTN 1
OTPB "H"
5.3VA
GND
R901
1.8K
R902
1.5K
R903
2.2K
SW901
CH UP
SW902
CH DOWN
SW903 SW904
R910
150
R904
1.8K
R905
1.5K
R906
2.2K
R907
2.7K
R908
3.9K
R909
6.8K
R911
1K Q901
KTC3199-BL
LD901
SG5311
OTPB
SW905 SW906 SW907 SW908 SW909 SW910 SW911
KEY C.B
JACK C.B
()
To
MAIN C.B
SYSCON/
SERVO
SECTION
PMK02
()
REC/ITR PAUSE/
STILL REW/ /F FWD
PLAY STOP ONE-TOUCH
PLAYBACK
EJECT POWER
STANDBY/ON
LINE 2

1615
MECHANICAL EXPLODED VIEW 1/1
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANICAL MAIN PARTS LIST 1/1
A
A
A
A
5
4
3
2
1
JACK C.B
KEY C.B
DIG5F1
11
MAIN C.B
TU701
10
9
6
A
B
C
8
7
C
C
1 S7-21R-F09-7D0 PANEL ASSY FRONT
2 ————— PANEL FRONT
3 S4-426-81A-000 SPR,DOOR
4 S5-80R-003-2B0 DOOR CST
5 ————— DECK ASSY VIDEO D33K
6 ————— COVER BOTTOM
7 - - - FRAME,MAIN
8 S1-10R-013-7B0 CASE TOP SIDE
!9 S4-10R-AHC-01B CORD,POWER
10 S7-21R-D02-2B0 PANEL ASSY(HVFX8000U)
11 S9-30R-013-3A0 HOLDER DIGITRON
A 87-741-097-410 SCREW,3-12
B S3-530-51A-000 SCREW,SPECIAL
C S3-531-36A-000 SCREW,SPECIAL(FBK)

17
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANISM MAIN PARTS LIST 1/3
032 S1-41R-000-2B0 CHASSIS ASSY D33
100 S3-01R-003-2A0 PLATE ASSY TOP
101 S8-10R-006-8A0 BRACKET SIDE(L)
103 ————— HOLDER SIDE(L)
104 S9-74R-001-9A0 GUIDE CST
105 ————— HOLDER CST
106 ————— HOLDER SIDE(R)
107 ————— LEVER STOPPER(R)
108 ————— BRACKET SIDE(R)
109 ————— OPENER DOOR
110 ————— ARM,F/L (L)
112 ————— BODY F/L
113 ————— SPRING F/L(R)
114 ————— ARM F/L(R)
115 S9-70R-005-0A0 SPRING SWITCH
116 S5-10R-002-0A0 LEVER SWITCH
117 ————— SPR,PLATE
426 87-261-094-410 PAN HEAD SCREW 3-6
A21 S9-31R-003-1A0 HOLDER ASSY CST
A22 S8-11R-001-8A0 BRACKET ASSY DOOR
A23 S2-61R-001-6A0 ARM ASSY F/L
A24 ————— LEVER ASSY SWITCH
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANISM MAIN PARTS LIST 2/3
001 S7-23R-010-6C0 DRUM ASSY
001 S8-50R-HG2-2Z0 CABLE,FLAT UL2896
002 S6-80R-B00-04B MOTOR(MECH)DRUM
003 S9-30R-010-8A0 HOLDER FPC(6CH)
004 S0-06R-002-0A0 CAP,FPC
006 ————— ROLLER CLEANER
007 ————— ARM CLEANER
009 S2-61R-001-7A0 ARM ASSY T/UP(D-33K)
011 S2-61R-001-8A0 ARM ASSY TENSION (D-33K)
012 S0-41R-000-3A0 BASE ASSY P2
013 S0-41R-000-4A0 BASE ASSY P3
014 S0-41R-000-7A0 BASE ASSY P4
015 S8-70R-000-3A0 OPENER LID
016 S0-41R-000-5F0 BASE ASS A/C HEAD
017 S4-08R-000-1B0 REEL S
018 S9-70R-005-4A0 SPRING SB
019 S4-21R-000-3A0 BRAKE ASSY S
020 S9-70R-005-3A0 SPRING TB
021 S4-21R-000-4A0 BRAKE ASSY T
022 S5-238-33B-000 HEAD FE D33
023 S9-80R-001-0A0 SUPPORTER CST
024 S2-61R-001-3A0 ARM ASSY IDLER
025 ————— BRACKET L/D MOTOR
026 ————— MOTOR ASSY L/D
027 S4-70R-002-5A0 GEAR WHEEL
028 S4-08R-000-2B0 REEL T
029 S2-61R-001-1B0 PINCH ARM ASSY
031 S9-70R-006-9A0 SPRING TENSION
032 S1-41R-000-2B0 CHASSIS ASSY D33
401 SM-PC0-261-418 SCREW,2.6-4.0
406 87-261-094-410 PAN HEAD SCREW 3-6
409 87-741-095-410 SCREW,PAN HEAD 3.0-8.0
504 S3-540-01B-000 WASHER,P.S 3.1-6-0.5
A01 ————— DRUM ASSY
A03 S2-61R-001-5A0 CLEANER ARM ASSY
A04 S8-11R-001-9A0 BRACKET ASSY L/D MOTOR
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANISM MAIN PARTS LIST 3/3
032 S1-41R-000-2B0 CHASSIS ASSY D33
051 S4-00R-000-5A0 BELT CAPSTAN
052 S6-80R-A00-03A MOTOR(MECH)
053 S9-74R-001-8A0 GUIDE RACK F/L
054 S4-70R-003-7A0 GEAR RACK F/L
055 S4-70R-003-3A0 GEAR DRIVE
056 S4-70R-003-2B0 GEAR,CAM
057 S4-70R-003-6B0 GEAR CONNECT
058 ————— BRAKE CAPSTAN
059 S9-70R-005-9A0 SPRING CAPSTAN
060 S5-10R-002-5B0 F/R LEVER
061 S2-65R-000-3A0 CLUTCH ASSY D33K
062 S4-70R-005-8A0 GEAR,UP/D33K
063 S9-70R-005-1A0 SPRING UP/D
064 S4-70R-003-4A0 GEAR SECTOR
065 ————— LEVER P3
066 ————— SORING L/D
067 ————— GEAR P3
068 ————— GEAR P2
069 ————— SPRING L/D
070 ————— LEVER P2
077 S3-00R-015-7A0 PLATE SLIDER
078 S5-10R-002-2A0 LEVER TENSION
079 S0-40R-002-1A0 BASE,TENSION(D-33K)
410 SA-PF0-262-218 SCREW,PAN HEAD 2.6-6.8
426 87-261-094-410 PAN HEAD SCREW 3-6
517 SW-ZZR-000-4B0 WASHER STOPPER
518 SW-ZZR-000-4A0 WASHER STOPPER
519 SW-ZZR-000-4D0 WASHER STOPPER
A11 S4-70R-002-8A0 GEAR ASSY P3
A12 S4-70R-002-6A0 GEAR ASSY P2
A14 S4-21R-000-5C0 CAPSTAN BRAKE ASSY
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.

18
MECHANISM EXPLODED VIEW 1/3
101
426
103 117
104
105
100
110
115
116
112 113 114
032
109
108
426
A22
A23
A21
A24
107
106

19
MECHANISM EXPLODED VIEW 2/3
401
002
001
023
024
032
406 406 406
028
504
014
012
504
017
013
022
015
401 401
A01
007
006
A03
009
025
026
027
A04
011
031
018
019
021
020
029
003 004
409
016

20
056
057
054
053
426
077
410
032
078
A12
067
066
065
A11
068
069
070
079
426
064
518
052
055
518
517
061
062
060
063
519
051
059
A14
058
MECHANISM EXPLODED VIEW 3/3

2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:03 (3827) 3111
931196 Printed in Singapore
Table of contents
Other Aiwa VCR System manuals

Aiwa
Aiwa HV-FX8000 User manual

Aiwa
Aiwa HV-FX7400 Specification sheet

Aiwa
Aiwa HV-FX8700 User manual

Aiwa
Aiwa HV-FX7000 User manual

Aiwa
Aiwa HV-GX935Z User manual

Aiwa
Aiwa HV-MX100 User manual

Aiwa
Aiwa HV-FX7700 User manual

Aiwa
Aiwa HV-GX950 K User manual

Aiwa
Aiwa HV-FX5200 User manual

Aiwa
Aiwa HV-FX8000 User manual
