Aiwa CR-DS700M User manual

RADIO RECORDER
CR-DS700M
S/M Code No. 09-996-333-8R1
D(N)
SERVICE MANUAL
REVISION
DATA
MODEL CODE : 8ZRC3-0187(N)
このサービスマニュアルはシンプル版（S/MCodeNo.09-996-333-8T1）の改定版です。
差し替えて使用してください。

2
製製
製製
製品品
品品
品をを
をを
を安安
安安
安全全
全全
全にに
にに
に修修
修修
修理理
理理
理
（（
（（
（補補
補補
補修修
修修
修））
））
）
すす
すす
するる
るる
るたた
たた
ためめ
めめ
めにに
にに
に
修理の前に「製品を安全に修理（補修）するために」をよくお読みの上、正しく修理を行ってください。
このサービスマニュアルでは、お客様が製品を安全に正しくお使いいただき、お客様や他の人々への危
害や財産への損害を未然に防止するために、修理する場合必ず下記の項目をお守りください。
!注意
この表示を無視して、誤った取り扱いをすると、人が傷害を負ったり物的損害が発
生する可能性があります。
1.注意事項を守ること。
サービスの時、特に注意を要する箇所については、
キャビネット、シャーシ、部品などにラベルや捺印で
注意事項を表示しています。これらの注意書きおよび
取扱説明書等の注意事項を必ずお守りください。
2.スペック銘板・注意ラベル・ヒューズラベル等の表示
文字を汚して読みにくくしないこと。
3.基板パターンの裏付け部品の修理等を行う場合、パ
ターンや部品にボンド(KE-3490)を塗布してプリン
ト基板にしっかり固定すること。
4.サービス後は安全点検すること。
サービスのために取り外したネジ、部品、配線がもと
どおりになっているか、サービスした個所の周辺で劣
化させてしまったところがないかなどを点検してく
ださい。（ワイヤー半田付け、引き回し、束線、種類、空
間距離）

3
受信周波数 AM(kHz) FM(MHz) TV(ch)
J 531-1629 76.0-90.0 1-12
U 530-1710 87.5-108.1 −
E 531-1602 87.5-108.0 −
スピーカー 直径36mm丸型 8 Ω
実用最大出力 8mW(EIAJ32Ω)
80mW(EIAJ8Ω)
出力端子 イヤホンジャック(モノラルミニジャック)
電源 DC1.5V(単4形乾電池 R031個使用)
電池持続時間 単4形アルカリ乾電池(LR6)使用時
イヤホン時 スピーカー時
AM時 約43 時間 約 23時間
FM時 約 33時間 約19 時間
TV時 約33 時間 約 19時間
単4形マンガン乾電池(R03)使用時
イヤホン時 スピーカー時
AM時 約21 時間 約 11時間
FM時 約 17時間 約10 時間
TV時 約17 時間 約 10時間
最大外形寸法 55(幅)×85.5(高さ)××
××
× 16.6(奥行き)mm
質量 約70g(乾電池含む)
SPECIFICATIONS
REF. NO PART NO. KANRI DESCRIPTION
NO.
ACCESSORIES LIST
1 8Z-RC3-901-010 -- IB,D
2 8Z-RC3-801-010 -- CASE,CARRING
・外観及び仕様は予告なく変更する場合があります。
ワールド
エリア

4
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
ELECTRICAL MAIN PARTS LIST
IC
87-A21-260-110 2M C-IC,UPD17934A-514
87-A20-745-040 1C C-IC,TA2030FN
87-A20-076-040 1H C-IC,TA2022AFN
87-A20-840-040 1B C-IC,NJM2076M
87-A20-089-040 1A C-IC,PST9011
87-A20-090-040 1A C-IC,PST9010
87-A20-124-080 1B IC, TK11823
87-A21-237-040 1A C-IC,S-81211SG-QA-X
TRANSISTOR
89-508-824-080 1A CHIP FET,2SK882Y
89-508-804-080 1A CHIP FET 2SK880Y
89-115-884-080 0E CHIP -TRANSISTER 2SA1588Y
89-342-153-080 0E TR,2SC4215
87-026-425-080 0E C-TR,RN2307
89-333-266-080 0E CHIP TR,2SC3326B
89-113-625-080 0E TR,2SA1362GR(120MHZ,0.
89-341-165-080 0E CHIP TRANSISTOR 2SC4116GR
87-A30-314-040 -- C-TR,BC847CT116
MAIN C.B
BPF101 87-008-555-080 1C C-FLTR,GTVS05
C1 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C2 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C5 87-012-274-080 0E CHIP CAP,U 1000P-50B
C6 87-012-157-080 0E C-CAP,S330P-50 J CH
C101 87-012-271-080 0E CAP, U 560P-50
C102 87-012-275-080 0E C-CAP,U 1200P-50 B
C103 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C104 87-012-176-080 0E CAP 15P
C106 87-012-268-080 0E C-CAP,U 330P-50 B
C107 87-012-182-080 0E C-CAP,U 27P-50 CH
C108 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C109 87-010-175-080 0E CAP 560P
C110 87-010-149-080 0E C-CAP,S 5P-50 CH
C111 87-010-149-080 0E C-CAP,S 5P-50 CH
C114 87-010-871-080 0E C-CAP,U 390P-50 SL
C115 87-010-317-080 0E C-CAP,S 39P-50 CH
C116 87-010-197-080 0E CAP, CHIP 0.01 DM
C117 87-012-282-080 0E CAP, U 4700P-50
C118 87-012-193-080 0E C-CAP,U 82P-50 CH
C119 87-010-805-080 0E CAP, S 1-16
C120 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C121 87-012-274-080 0E CHIP CAP,U 1000P-50B
C122 87-A10-025-080 0E C-CAP,U 0.22-16Z F
C123 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C124 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C129 87-012-284-080 0E CAP, U 6800P-50
C131 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C133 87-010-787-080 0E CAP, U 0.022-25
C134 87-012-191-080 0E CHIP CAP 68P CH
C135 87-012-274-080 0E CHIP CAP,U 1000P-50B
C136 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C137 87-012-270-080 0E CAP, U 470P-50
C138 87-012-178-080 0E C-CAP,U 18P-50 CH
C139 87-012-172-080 0E CAPACITOR CHIP U 10P CH
C140 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C141 87-A10-703-080 1A C-CAP,TN 47-2.5V(A)
C142 87-A10-466-080 0E C-CAP,TN 3.3-6.3 A TCF
C143 87-A10-110-080 0E C-CAP,U 820P-50JB
C144 87-012-182-080 0E C-CAP,U 27P-50 CH
C145 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C146 87-012-188-080 0E C-CAP,U 47P CH
C152 87-016-437-080 1B C-CAP,TN 100-4(C)
C153 87-016-526-080 0E C-CAP,S 0.47-16 BK
C154 87-016-526-080 0E C-CAP,S 0.47-16 BK
C155 87-010-787-080 0E CAP, U 0.022-25
C156 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C157 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C158 87-012-278-080 0E C-CAP,U 2200P-50 B
C159 87-010-830-080 0E CAP, U 0.068-16
C160 87-012-281-080 0E C-CAP,U 3900P-50 B
C161 87-012-199-080 0E CAP 220P
C162 87-010-785-080 0E C-CAP,U0.015-25BK
C163 87-A10-004-080 1B C-CAP,TN 220-2.5(C)
C164 87-A11-318-080 1B C-CAP,TN 220-2.5 B2
C165 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C166 87-010-829-080 0E CAP, U 0.047-16
C167 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C168 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C201 87-012-174-080 0E CAP CHIP CERA SS 12P CHJ
C202 87-012-176-080 0E CAP 15P
C204 87-A10-706-080 0E C-CAP,U 0.33-25 FZ
C205 87-A10-706-080 0E C-CAP,U 0.33-25 FZ
C206 87-A10-706-080 0E C-CAP,U 0.33-25 FZ
C207 87-A10-706-080 0E C-CAP,U 0.33-25 FZ
C208 87-A10-706-080 0E C-CAP,U 0.33-25 FZ
C209 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C210 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C211 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C212 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C213 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C215 87-012-274-080 0E CHIP CAP,U 1000P-50B
C216 87-016-437-080 1B C-CAP,TN 100-4(C)
C217 87-010-802-080 0E C-CAP,TN2.2-4(A2)
C218 87-A10-422-080 0E C-CAP,TN 10-4 A TCF
C219 87-A10-263-080 0E C-CAP,U 0.1-16ZF
C251 87-010-800-080 0E C-CAP TN 1-10(A2)
C252 87-A10-031-080 0E C-CAP,U 0.01-25 KB
C253 87-A10-251-080 0E C-CAP,TN 33-2.5 A
C254 87-010-800-080 0E C-CAP TN 1-10(A2)
C255 87-012-167-080 0E C-CAP,U 5P-50 CH
C256 87-012-337-080 0E C-CAP,U 56P-50 CH
C257 87-012-170-080 0E C-CAP,U 8P-50 CH
C258 87-A10-264-080 0E C-CAP,S 0.1-16ZF
CD101 87-A90-293-080 -- C-FLTR,CDACV10.7MG50H30-AE-TC
CF101 87-A91-005-080 -- C-FLTR,SFECV10.7 MS2H30-AE-TC
CF103 87-A90-456-080 1B C-FLTR,PFWCC 450J3
IFT101 87-008-420-080 1B COIL IFT 450K MW
J501 87-A60-925-010 1A JACK,3.6 BLK ST W/SW
L2 87-003-234-080 0E C-COIL,0.22UH
L3 87-003-236-080 0E C-COIL,0.47UH
L101 87-005-564-080 0E CHIP-COIL S2.2MH
L102 8Z-RC3-605-010 -- COIL,FM RF
L103 8Z-RC3-603-010 -- COIL,TV RF
L104 8Z-RC3-606-010 -- COIL,FM OSC
L105 8Z-RC3-604-010 -- COIL,TV OSC
L110 87-005-375-080 1A C-COIL,100UH
L112 8Z-RC3-608-010 -- BAR-ANT,MW
L151 87-003-243-080 0E C-COIL,S 10UH
L152 87-003-243-080 0E C-COIL,S 10UH
L153 87-003-231-080 0E C-COIL 1UH
L202 87-003-246-080 0E C-COIL,33UH
L251 87-A50-037-080 1B C-COIL,D-D 5CDLU
L252 87-003-246-080 0E C-COIL,33UH
LCD201 8Z-RC3-607-010 -- LCD,S
S201 87-A91-290-080 -- C-SW,TACT SKQDAB
S202 87-A91-334-080 -- C-SW,TACT SKQTLB
S203 87-A91-290-080 -- C-SW,TACT SKQDAB
S204 87-A91-290-080 -- C-SW,TACT SKQDAB
S205 87-A91-290-080 -- C-SW,TACT SKQDAB
S207 87-A91-290-080 -- C-SW,TACT SKQDAB
S208 87-A91-290-080 -- C-SW,TACT SKQDAB
S209 87-A91-334-080 -- C-SW,TACT SKQTLB
S210 87-A91-289-080 -- C-SW,TACT SKQMAM
S211 87-A91-334-080 -- C-SW,TACT SKQTLB

65
IC, TA2030FN IC, TK11823
IC, TA2022AFN

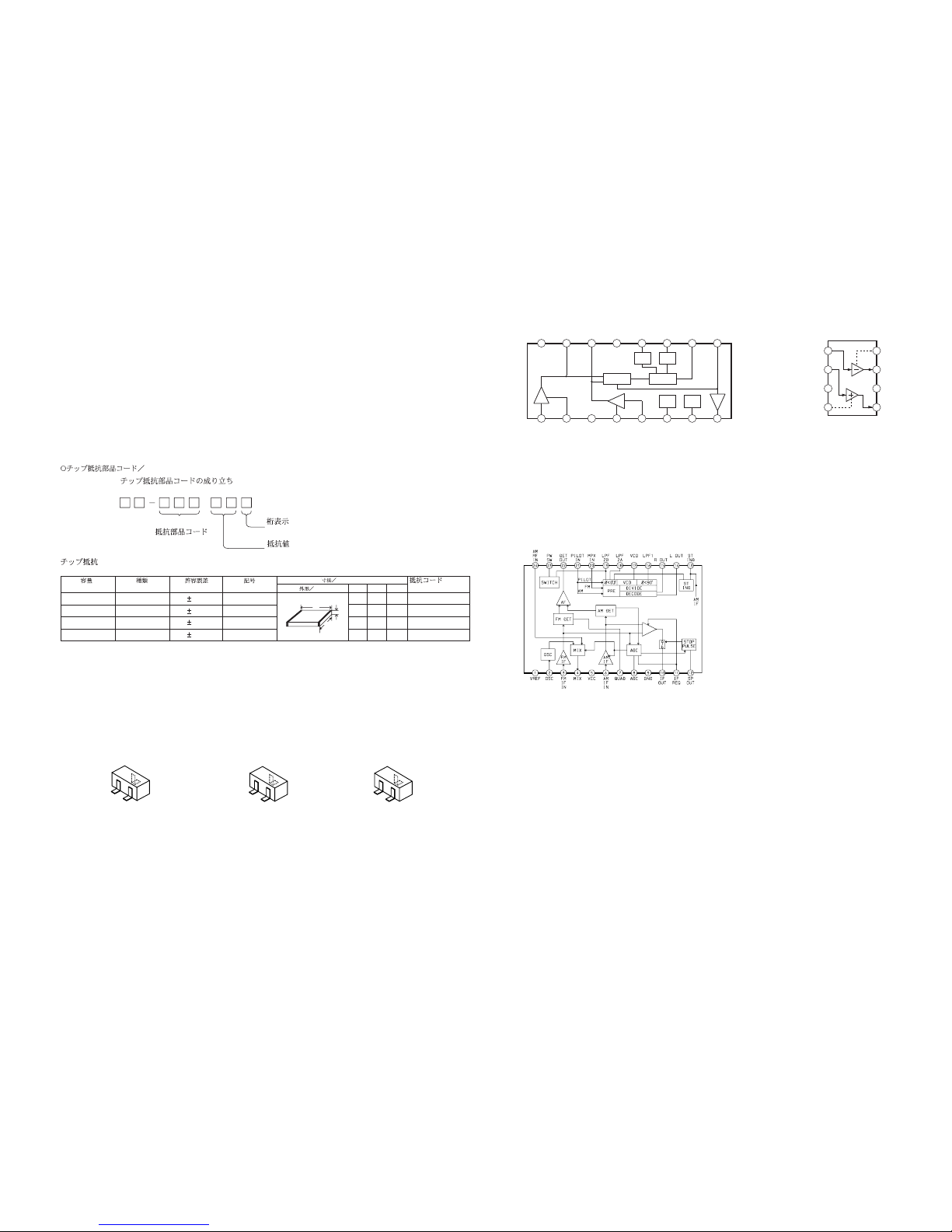

IC BLOCK DIAGRAM
16 15 14 13 12 11 10 9
87654321 RF GND FM IN
FM
RF
TV
RF
MODE
SW PW SW IF
BUFFMIX
TV
OSC FM OSC OSC
OUT MIX OUT
VccFM RFTV RFGND
1
2
3
45
6
7
8
REF. NO PART NO. KANRI DESCRIPTION
NO.
S212 87-A90-871-080 1A C-SW,SL 1-1-2 SSSS810701
S501 87-A91-304-080 -- C-SW,SL 2-2-2 SSSS822-A-3B
TC101 87-A90-688-080 1A C-TRIMMER,30P CTZ2S-30C
TC102 87-A90-654-080 1A C-TRIMMER,10P CTZ2S-10A
VC101 87-017-925-070 1A C-VARI CAP,KV1460
VC102 87-017-925-070 1A C-VARI CAP,KV1460
VC103 87-017-925-070 1A C-VARI CAP,KV1460
VC104 87-017-925-070 1A C-VARI CAP,KV1460
VC110 87-A40-462-040 1B C-VARI-CAP,SVC347(S)
VR151 87-A91-299-010 -- VR,RTRY 50KCX2 H GPHN
X201 87-030-349-010 1B VIB,XTAL 75K
88
A
Resistor Code
Chip Resistor Part Coding
Figure
Value of resistor
Chip resistor
Wattage Type Tolerance
1/16W
1/10W
1/8W
1608
2125
3216
5%
5%
5%
CJ
CJ
CJ
Form
LW t
1.6 0.8 0.45
2 1.25 0.45
3.2 1.6
108
118
128
: A
: A
CHIP RESISTOR PART CODE
0.55
Resistor Code
Dimensions (mm)
Symbol
1/16W 1005 5% CJ
1.0 0.5 0.35 104
Lt
W
TRANSISTOR ILLUSTRATION
2SA1362
2SA1588
2SC3326
2SC4116
2SC4215
BC847CT116
RN2307
2SK880 2SK882
BE
C
SD
G
DG
S

87
SCHEMATIC DIAGRAM
CH
CH
0
Y (ZY)
Y (ZY)
SELECT
OSC BUFF
(QO) (QO)
(QO)
0
BAND SW
IF REQ.
J501
SHUH DOWN
1.1V REG.
A-514

109
WIRING
12354768 87645231
A
B
C
D
E
F
G
H
I
J
K
A
B
C
D
E
F
G
H
I
J
K

1211
ADJUSTMENT
<FM<FM
<FM<FM
<FM部部
部部
部>>
>>
>
雑音制限感度： 16dB以下（76.0MHz）
15dB以下（83.0/108.0MHz）
S/N比： 55dB 以上
（入力-54dB） （76.0/83.0/108.0MHz）
歪率： 2.0％以下（83.0MHz)
中間周波数： 10.7MHz
<AM<AM
<AM<AM
<AM部部
部部
部>>
>>
>
雑音制限感度： 50dB以下
（S/N10dB） （630kHz）
48dB以下（999kHz）
45dB以下（1440kHz）
S/N比： 35dB 以上（630kHz）
36dB以上（999kHz）
37dB以上（1440kHz）
歪率： 4.0%以下（999kHz）
中間周波数： 450kHz
PRACTICAL SERVICE FIGURE
1. AMIF調整
IFT101.......................................................................450kHz
2. AMVTチェック
条件：テストポイント：TP1(VT)
方法：AM531kHzにセットし、テストポイントの電圧が
0.9V〜 1.4Vになっていることをチェックする。
次にAM1629kHzにセットし、テストポイントの電
圧が7.2V 以下になっていることをチェックする。
3. AMトラッキング調整
L112 ..........................................................................630kHz
TC102......................................................................1440kHz
4. FMIF調整
TC101..................................................................... 10.7MHz
5. FMVT調整
条件：テストポイント：TP1(VT)
調整箇所：L104
方法：FM76.0MHzにセットし、テストポイントの電圧が
0.92V± 0.1Vになるように L104 を調整する。
次にFM90.0MHz にセットしテストポイントの電
圧が2.5V以下になっていることをチェックする。
6. FMトラッキング調整
L102 ........................................................................76.0MHz
7. TVVT調整
条件：テストポイント：TP1(VT)
調整箇所：L105
方法：TV4chにセットし、テストポイントの電圧が
1.02V±0.1VになるようにL105を調整する。次に
TV12chにセットし、テストポイントの電圧が4.4V
以下であることをチェックする。
8. TVトラッキング調整
4ch .................................................................................. L103
<TV<TV
<TV<TV
<TV部部
部部
部>>
>>
>
雑音制限感度： 15dB以下（1/3ch）
19dB以下（4ch）
18dB以下（8/12ch）
S/N比： 45dB 以上（4/8/12ch）
歪率： 2.0%以下（8ch）
865 4
713
A MAIN C B
J501
L103 L104
TC101
TC102
L102
L105
IFT101
TP1
(VT)
VR151
VOLUME
L112

1413
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
COM2
COM3
LCD0
LCD1
LCD2
LCD3
LCD4
LCD5
LCD6
LCD7
LCD8
LCD9
LCD10
LCD11
LCD12
LCD13
LCD14
LCD15
LCD16
BATTSEL
TV SEL
BASSSEL
POC0
MUTEOUT
SPCANCEL
S-BASSOUT
CLOCK/TU
Xout
Xin
DSPTENT
BATTIND
S-BASS
HOLD
IFSELECT
BATTDSP
NSBSIG
KEYIN
GND
Vdd2
LCDコモン出力
LCDセグメント出力
電圧検出方法選択用端子：H=76pinへの入力による電圧検出。L=64pin への
ポート入力による電圧検出。
日本仕様（J）TVキャンセル用端子：H=TVなし L=TV あり
S-BASSKEY選択用端子：H=S-BASSポートの入力で切り換えL=A/Dキー
入力で切り換え
未使用
ミュートON 時H出力
スピーカーキャンセル時H出力
S-BASSON時H出力
時計表示・周波数表示切換え用入力端子：H入力時周波数表示
水晶振動子接続端子
水晶振動子接続端子
H入力時表示全点灯
L入力時BT3 表示点灯
H入力時S-BASSON
L入力時A/DKEY 入力を受け付けない
IF周波数選択端子 H：10.75MHz L：10.5MHz
電池残量表示用A/D 入力
NSB信号強弱判別用 A/D入力
A/DKEY入力
GND接続端子
電源接続端子
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
I
I
I
O
O
O
O
I
−
I
I/O
O
I
I
I
I
I
I
−
−
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
VadSELL
TM1
IFIN
Vdd1
PLLREG
PLL OUT
OSCL
OSCH
GND
TEST
RESET
STIN
E
U
W
POA0
POA1
IFREQ
POWEROUT
TUOUT
AMOUT
FMOUT
TVOUT
NSBOUT
FM/TVOUT
SCK
SO2
SO1
BEEP
Vdd0
CAP0
CAP1
REG0
REG1
CAP2
CAP3
REG2
COM0
COM1
I
I
I
−
−
O
I
I
−
−
I
I
I
I
I
−
−
O
O
O
O
O
O
O
O
−
−
−
O
−
−
−
−
−
−
−
−
O
O
H入力時：電源電圧=3.0V。L入力時：電源電圧 =1.5Vで電圧検出を行
う。
未使用
IFカウンタ入力
電源接続端子
PLL用レギュレータ端子
PLLチャージポンプ出力
PLL局部発信（L）入力
PLL局部発信（H）入力
GND接続端子
未使用
強制リセット端子
ステレオ表示用入力端子
仕向け設定用端子。日本国内は（L）入力。
仕向け設定用端子。日本国内は（L）入力。
WIDE仕様時 TV、WEATHER選択端子
未使用
未使用
IF出力要求時H出力。
チューナーON 時・アラームON 時・タイマーON時 H出力
チューナーON 時H出力
AMバンド時H出力
FMバンド時H出力
TVバンド時H出力
NSBバンド時H出力
FM/TVバンド時H出力
未使用
未使用
未使用
ビープ音出力端子
電源接続端子
LCD用コンデンサ接続端子
LCD用レギュレータ端子
LCD用コンデンサ接続端子
LCD用レギュレータ端子
LCDコモン出力
ICDESCRIPTION
IC,UPD17934A-514
端子番号 端子名称 I/O 機 能 説 明
端子番号 端子名称 I/O 機 能 説 明

1615
MECHANICAL EXPLODED VIEW 1/1
20
35
20
2
13
3
38
37
36
4
9
10
12 11
5
6
7
8
34
33
32
MAIN C.B
31
28
29
30
23
26
25
27
22
24
19
14
16
18
17 21
15 A
AA
A
B
C
CC
1
REF. NO PART NO. KANRI DESCRIPTION
NO.
REF. NO PART NO. KANRI DESCRIPTION
NO.
MECHANICAL MAIN PARTS LIST
Basic color symbol Color Basic color symbol Color Basic color symbol Color
B Black C Cream D Orange
G Green H Gray L Blue
LT Transparent Blue N Gold P Pink
R Red S Silver ST Titan Silver
T Brown V Violet W White
WT Transparent White Y Yellow YT Transparent Yellow
LM Metallic Blue LL Light Blue GT Transparent Green
LD Dark Blue DT Transparent Orange
COLOR NAME TABLE
1 8Z-RC3-003-010 -- COVER, FRONT
2 8Z-RC3-005-010 -- PANEL,FRONT
3 8Z-RC3-004-010 -- WINDOW,LCD
4 8Z-RC3-006-010 -- BTN,BAND/PSET/ AREA
5 8Z-RC3-203-010 -- COVER, LCD
6 8Z-RC3-607-010 -- LCD,S
7 8Z-RC3-224-010 -- CONN, RUBBER LCD
8 8Z-RC3-204-010 -- HLDR,LCD
9 8Z-RC3-008-010 -- BTN,TUN(+)
10 8Z-RC3-010-010 -- BTN,MEMO
11 8Z-RC3-201-010 -- HLDR,TUN
12 8Z-RC3-009-010 -- BTN,TUN(-)
13 8Z-RC3-221-010 -- SPR,FRONT
14 8Z-RC3-215-010 -- SPR,STOPPER MAKI
15 8Z-RC3-225-010 -- EARPHONE, WIND ASSY
16 8Z-RC3-611-010 1H HEADPHONE,MONO32
17 8Z-RC3-212-010 -- DRUM,WIRE MAKI
18 8Z-RC3-218-010 -- HLDR,WIRE MAKI
19 87-RC7-125-010 -- PLATE,CONNECT B
20 8Z-RC3-223-010 -- SPR,PWB MAKI
21 87-RC7-126-010 -- PLATE,CONNECT C
22 8Z-RC3-011-010 -- BTN,POWER
23 8Z-RC3-216-010 -- SPR,KNOB MAKI
24 87-B30-196-010 2A BAT,PAS920S-VL3T
25 8Z-RC3-012-010 -- KNOB,SL HOLD
26 8Z-RC3-015-010 -- KNOB,SL SP/EAR
27 8Z-RC3-013-010 -- KNOB,SL WIND
28 8Z-RC3-007-010 -- BTN,ALARM/ TIMER
29 8Z-RC3-002-010 -- CABI,REAR
30 8Z-RC3-014-010 -- LID,BATT
31 8Z-RC3-231-010 -- HLDR,BOSS
32 8Z-RC3-202-010 -- HLDR,PHONE WIRE
33 8Z-RC3-608-010 -- BAR ANT,MW
34 8Z-RC3-217-010 -- HLDR,AM ANT
35 8Z-RC3-206-010 -- BAT-CONTACT,(-)
36 8Z-RC3-205-010 -- BAT-CONTACT,(+)
37 84-TM1-635-010 1C SP,DIA 36
38 8Z-RC3-001-010 -- CABI,FRONT
A 87-B10-253-010 -- VT2+1.4-4 W/O ZN
B 87-B10-252-010 -- VT2+1.4-2 W/O ZN
C 87-B10-251-010 -- VT2+1.4-6 W/O CR

931196 Printed in Singapore
2–11, IKENOHATA 1–CHOME, TAITO-KU, TOKYO 110-8710, JAPAN TEL:[phone]
