6 JET 3600 | HW 3600 | HWA 3600
Original-Betriebsanleitung
ORIGINAL-BETRIEBSANLEITUNG
Inhaltsverzeichnis
1 Zu dieser Betriebsanleitung ..................... 6
1.1 Zeichenerklärungen und Signalwörter 6
2 Produktbeschreibung............................... 7
2.1 Lieferumfang ...................................... 7
2.2 Produktübersicht (01 - 03).................. 7
2.3 Funktion ............................................. 7
2.4 Sicherheits- und Schutzeinrichtung.... 7
2.5 Trockenlaufschutz (HWA 3600) ......... 7
2.6 Drucksensor (HWA 3600) .................. 7
2.7 LED-Anzeige (HWA 3600) ................. 7
2.8 Bestimmungsgemäße Verwendung ... 7
2.9 Möglicher Fehlgebrauch..................... 8
3 Sicherheitshinweise ................................. 8
3.1 Allgemeine Sicherheitshinweise......... 8
3.2 Elektrische Sicherheit......................... 9
4 Montage................................................... 9
4.1 Pumpe aufstellen ............................... 9
4.2 Saugleitung anschließen.................... 10
4.3 Druckleitung montieren ...................... 10
5 Inbetriebnahme........................................ 10
5.1 Pumpe befüllen .................................. 10
5.2 Luftdruck im Vorratsbehälter prüfen
(HW 3600).......................................... 10
6 Bedienung................................................ 10
6.1 Pumpe einschalten............................. 10
6.2 Pumpe ausschalten............................ 11
6.3 Sondermodus (06) ............................. 11
7 LED-Anzeigen (HWA 3600)..................... 12
8 Wartung und Pflege ................................. 12
8.1 Luftdruck im Vorratsbehälter prüfen
(HW 3600).......................................... 12
8.2 Pumpe spülen .................................... 12
8.3 Filter reinigen ..................................... 12
8.4 Rückschlagventil reinigen .................. 12
8.5 Durchflussmesser reinigen (HWA
3600) .................................................. 12
8.6 Verstopfung beseitigen ...................... 12
9 Hilfe bei Störungen.................................... 13
10 Lagerung ................................................... 14
11 Entsorgung................................................ 14
12 Kundendienst/Service ............................... 14
13 Garantie..................................................... 15
1 ZU DIESER BETRIEBSANLEITUNG
■Bei der deutschen Version handelt es sich
um die Original-Betriebsanleitung. Alle weite-
ren Sprachversionen sind Übersetzungen der
Original-Betriebsanleitung.
■Lesen Sie unbedingt vor der Inbetriebnahme
diese Betriebsanleitung sorgfältig durch. Dies
ist die Voraussetzung für sicheres Arbeiten
und störungsfreie Handhabung.
■Bewahren Sie diese Betriebsanleitung immer
so auf, dass Sie darin nachlesen können,
wenn Sie eine Information zum Gerät benöti-
gen.
■Geben Sie das Gerät nur mit dieser Betriebs-
anleitung an andere Personen weiter.
■Lesen und beachten Sie die Sicherheits- und
Warnhinweise in dieser Betriebsanleitung.
1.1 Zeichenerklärungen und Signalwörter
GEFAHR! Zeigt eine unmittelbar gefährliche
Situation an, die – wenn sie nicht vermieden wird
– den Tod oder eine schwere Verletzung zur Fol-
ge hat.
WARNUNG! Zeigt eine potenziell gefährli-
che Situation an, die – wenn sie nicht vermieden
wird – den Tod oder eine schwere Verletzung zur
Folge haben könnte.
VORSICHT! Zeigt eine potenziell gefährli-
che Situation an, die – wenn sie nicht vermieden
wird – eine geringfügige oder mäßige Verletzung
zur Folge haben könnte.
ACHTUNG! Zeigt eine Situation an, die –
wenn sie nicht vermieden wird – Sachschäden
zur Folge haben könnte.
HINWEIS Spezielle Hinweise zur besseren
Verständlichkeit und Handhabung.

477634_a 7
Produktbeschreibung
2 PRODUKTBESCHREIBUNG
In dieser Betriebsanleitung werden verschiedene
Modelle von Pumpen beschrieben. Identifizieren
Sie Ihr Modell anhand des Typenschilds.
2.1 Lieferumfang
Die Pumpen werden betriebsfertig mit Netzkabel
und Betriebsanleitung ausgeliefert.

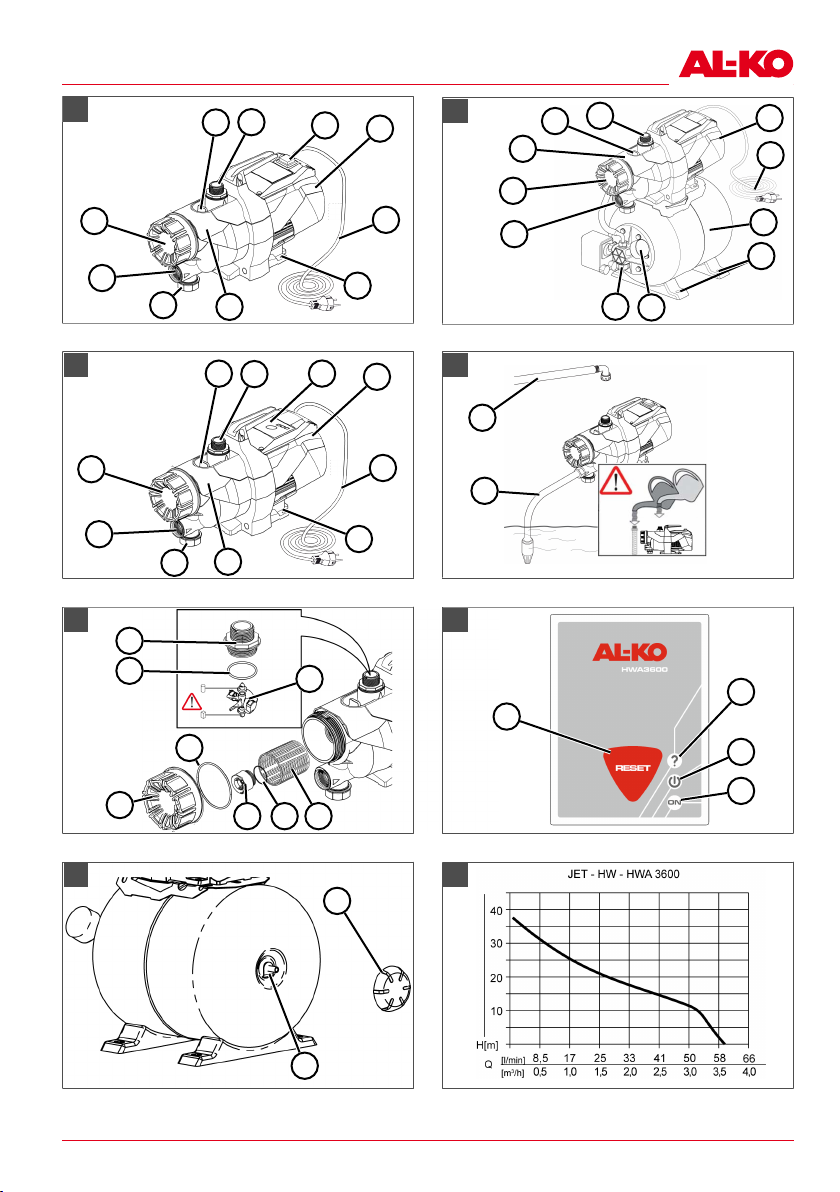

2.2 Produktübersicht (01 - 03)
Nr. Bauteil
1 Filter Deckel
2 Einfüllschraube
3 Pumpenausgang/Druckleitungsan-
schluss
4 Motorgehäuse
5 Netzteil
6 Pumpengehäuse
7 Ablassschraube Pumpe
8 Pumpeneingang/Saugleitungsanschluss
9 Ein- / Aus-Schalter
10 Vorratsbehälter
11 Anschraubpunkte
12 Manometer
13 LED-Anzeige
2.3 Funktion
JET 3600
Die Pumpe saugt das Fördermedium durch den
Saugleitungsanschluss direkt an und fördert es
zum Pumpenausgang. Sie wird durch einen Ein- /
Aus-Schalter ein- und ausgeschaltet.
HW 3600
Das Gerät wird für die Wasserversorgung im und
am Haus eingesetzt. Nach der Inbetriebnahme
schaltet das Gerät druckabhängig die Pumpe ein
und aus. Die Pumpe saugt Wasser über die
Saugleitung an und fördert es in den Vorratsbe-
hälter. Ist der Vorratsbehälter gefüllt, schaltet die
Pumpe wieder ab. Wird Wasser entnommen,
schaltet die Pumpe automatisch wieder ein und
fördert das Wasser zur Entnahmestelle. Anschlie-
ßend wird der Vorratsbehälter wieder gefüllt.
HWA 3600
Das Gerät wird für die Wasserversorgung im und
am Haus eingesetzt. Nach der Inbetriebnahme
schaltet das Gerät druckabhängig die Pumpe ein
und aus. Die Pumpe saugt Wasser über die
Saugleitung an. Wird Wasser entnommen, schal-
tet die Pumpe automatisch wieder ein und fördert
das Wasser zur Entnahmestelle.
2.4 Sicherheits- und Schutzeinrichtung
Thermoschutzschalter
Die Pumpe ist mit einem Thermoschutzschalter
ausgestattet, der den Motor bei Überhitzung ab-
schaltet. Nach einer Abkühlphase von ca. 15 - 20
Minuten schaltet die Pumpe selbsttätig wieder
ein.
2.5 Trockenlaufschutz (HWA 3600)
Die Pumpe verfügt über einen Trockenlaufschutz.
Der Trockenlaufschutz schaltet die Pumpe ab,
wenn kein Wasser angesaugt wird oder die
Saugleitung beschädigt ist. Danach versucht die
Pumpe mehrmals sich automatisch wieder einzu-
schalten.
2.6 Drucksensor (HWA 3600)
Die Pumpe ist mit einem Drucksensor ausgestat-
tet. Über diesen Sensor wird die Pumpe automa-
tisch bei Erreichen des eingestellten Drucks aus-
und eingeschaltet.
■Eingestellter Druck: siehe technische Daten.
2.7 LED-Anzeige (HWA 3600)
Zur Anzeige der Betriebszustände und Fehler-
meldungen ist die Pumpe mit einer LED-Anzeige
(03/13) ausgestattet. Betriebsstörungen können
durch Drücken der Taste Reset (06/1) quittiert
werden
2.8 Bestimmungsgemäße Verwendung
Die Pumpe ist für die private Nutzung in Haus
und Garten bestimmt. Sie darf nur im Rahmen
der Einsatzgrenzen gemäß den technischen Da-
ten betrieben werden.
Die Pumpe eignet sich für:
■Bewässerung der Garten- und Grundstücks-
fläche
■Um- und Auspumpen von Behältern (z. B.
Schwimmbecken)
■Wasserentnahme aus Brunnen, Regenton-
nen und Zisternen.
HW3600 / HWA3600
■Automatische Wasserversorgung im Haus

DE
8 JET 3600 | HW 3600 | HWA 3600
Sicherheitshinweise
■Druckerhöhung der Wasserversorgung.
HINWEIS Bei der Druckerhöhung der
Wasserversorgung sind die örtlichen Vorschriften
zu beachten. Auskünfte erhalten Sie von Ihrem
Sanitärfachmann.
Die Pumpe ist ausschließlich zum Fördern von
folgenden Flüssigkeiten geeignet:
■Klarwasser, Regenwasser
■chlorhaltiges Wasser (z. B. Schwimmbecken)
Eine andere oder darüber hinausgehende Ver-
wendung gilt als nicht bestimmungsgemäß.
2.9 Möglicher Fehlgebrauch
Die Pumpe darf nicht im Dauerbetrieb eingesetzt
werden. Sie ist nicht geeignet zur Förderung von:
■Trinkwasser
■Salzwasser
■Lebensmitteln
■Schmutzwasser
■aggressiven Medien, Chemikalien
■ätzenden, brennbaren, explosiven oder ga-
senden Flüssigkeiten
■Flüssigkeiten, die wärmer als 35 °C sind
■sandhaltigem Wasser und schmirgelnden
Flüssigkeiten
3 SICHERHEITSHINWEISE
GEFAHR! Gefahr beim Berühren span-
nungsführender Teile! Ein Defekt an der Pum-
pe oder am Verlängerungskabel kann zu schwe-
ren Verletzungen führen!
■Trennen Sie den Stecker sofort vom Netz.
■Schließen Sie das Gerät über einen FI-
Schutzschalter mit einem Nennfehlerstrom
<30mA an.
WARNUNG! Verletzungsgefahr. Defekte
und außer Kraft gesetzte Sicherheits- und
Schutzeinrichtungen können zu schweren Verlet-
zungen führen.
■Lassen Sie defekte Sicherheits- und Schutz-
einrichtungen reparieren.
■Setzen Sie Sicherheits- und Schutzeinrich-
tungen nie außer Kraft.
VORSICHT! Verletzungsgefahr durch hei-
ßes Wasser Bei längerem Betrieb gegen die ge-
schlossene Druckseite (>10min) kann sich das
Wasser in der Pumpe stark erhitzen und unkont-
rolliert austreten!
■Trennen Sie die Pumpe vom Netz und lassen
Sie Pumpe und Wasser abkühlen.
■Prüfen Sie den Wasserstand saugseitig.
■Prüfen Sie die Dichtheit der Leitungen.
■Prüfen Sie die Installation der Saug- und
Druckleitung.
■Nehmen Sie die Pumpe erst nach Beheben
aller Mängel wieder in Betrieb!
3.1 Allgemeine
Sicherheitshinweise
■Dieses Gerät kann von Kin-
dern ab 8 Jahren und darüber
sowie von Personen mit ver-
ringerten physischen, sensori-
schen oder mentalen Fähig-
keiten oder Mangel an Erfah-
rung und Wissen benutzt wer-
den, wenn sie beaufsichtigt
oder bezüglich des sicheren
Gebrauchs des Gerätes un-
terwiesen wurden und die dar-
aus resultierenden Gefahren
verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reini-
gung und Benutzerwartung
dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt
werden.
■Personen mit sehr starken
und komplexen Einschränkun-
gen können Bedürfnisse über
die hier beschriebenen Anwei-
sungen hinaus haben.

477634_a 9
Montage
■Die Pumpe nie am Netzkabel
hochheben, transportieren
oder befestigen. Das Netzka-
bel nicht dazu benutzen, um
den Netzstecker aus der
Steckdose zu ziehen.
■Eigenmächtige Veränderun-
gen oder Umbauten an der
Pumpe sind verboten. Repa-
raturen dürfen nur durch un-
seren Kundendienst durchge-
führt werden.
■Bei Arbeiten am Gerät den
Netzstecker ziehen. Den
Netzstecker vor Feuchtigkeit
schützen.
■Pumpe und Verlängerungska-
bel nur in technisch einwand-
freiem Zustand benutzen. Be-
schädigte Geräte dürfen nicht
betrieben werden.
■Halten Sie einen Sicherheits-
abstand zu Tieren ein, bzw.
schalten Sie die Pumpe aus,
wenn sich Tiere nähern.
3.2 Elektrische Sicherheit
■Wenn sich Personen im
Schwimmbecken oder Gar-
tenteich befinden, darf die
Pumpe nicht betrieben wer-
den.
■Die Haus-Netzspannung
muss mit den Angaben zur
Netzspannung in den Techni-
schen Daten übereinstimmen,
keine andere Versorgungs-
spannung verwenden.
■Das Gerät darf nur an einer
elektrischen Einrichtung ge-
mäß DIN/VDE 0100, Teil 737,
738 und 702 betrieben wer-
den. Zur Absicherung muss
ein Leitungs-Schutzschalter
10A installiert werden.
■Nur Verlängerungskabel ver-
wenden, die für den Gebrauch
im Freien vorgesehen sind -
Mindestquerschnitt
3x1,5mm2 der Qualität
H07RN-F nach DIN
57282/57245 mit spritzwas-
sergeschützter Steckvorrich-
tung. Kabeltrommeln immer
vollständig abrollen.
■Kontrollieren Sie vor jeder In-
betriebnahme den Zustand Ih-
res Verlängerungskabels.
4 MONTAGE
HW 3600 / HWA 3600
ACHTUNG! Gefahr von Geräteschäden! Die
Pumpe funktioniert nicht ordnungsgemäß, wenn
die Entnahmestelle 15m höher als die Pumpe
liegt.
■Achten Sie darauf, dass die Entnahmestelle
nicht höher als 15m über der Pumpe liegt.
4.1 Pumpe aufstellen
1. Ebenen und festen Standort vorbereiten.
2. Pumpe waagerecht und überflutungssicher
aufstellen.
3. Pumpe gegebenenfalls an den Anschraub-
punkten (01-03/11) festschrauben.
■Die Pumpe muss vor Regen und direk-
tem Wasserstrahl geschützt sein.

DE
10 JET 3600 | HW 3600 | HWA 3600
Inbetriebnahme
4. Gewindeschutzkappe am Pumpeneingang
(01-03/7) und Pumpenausgang (01-03/3) ent-
fernen.
■Schutzkappen für möglichen Transport
aufbewahren.
ACHTUNG! Gefahr von Überflutung! Bei
Störungen an der Pumpe kann Wasser austreten
und Folgeschäden durch Überflutung verursa-
chen.
■Schließen Sie durch geeignete Maßnahmen
aus, dass bei Störungen an der Pumpe Fol-
geschäden durch Überflutungen entstehen.
4.2 Saugleitung anschließen
HINWEIS Wir empfehlen den Einbau flexi-
bler Leitungen am Pumpeneingang. So kann kein
mechanischer Druck oder Zug auf die Pumpe
ausgeübt werden.
1. Länge der Saugleitung so auswählen, dass
die Pumpe nicht trockenlaufen kann. Die
Saugleitung muss sich immer mindestens
30cm unter der Wasseroberfläche befinden.
2. Saugleitung anschließen. Auf dichten An-
schluss achten, ohne das Gewinde zu be-
schädigen.
3. Saugleitung stets steigend verlegen.
HINWEIS Beträgt die Ansaughöhe mehr
als 4m, muss ein Saugschlauch mit einem
Durchmesser größer 1“ montiert werden. Wir
empfehlen das Verwenden einer AL-KO Saug-
garnitur mit Saugschlauch, Saugkorb und Rück-
flussstop. Fragen Sie Ihren Fachhändler.
4.3 Druckleitung montieren
1. Druckleitung (04/1) am Pumpenausgang be-
festigen.
2. Alle in der Druckleitung vorhandenen Ver-
schlüsse (Ventile, Spritzdüsen, Wasserhahn)
öffnen.
5 INBETRIEBNAHME
5.1 Pumpe befüllen
ACHTUNG! Gefahr von Geräteschäden!
Trockenlauf zerstört die Pumpe!
■Die Pumpe muss vor jeder Inbetriebnahme
bis zum Überlauf mit Wasser gefüllt sein, da-
mit sie sofort ansaugen kann.
HINWEIS Um die Ansaugzeit zu verkür-
zen, Saugschlauch vor dem Anschrauben mit
Wasser füllen.
1. Einfüllschraube (01-03/2) öffnen.
2. Über die Einfüllschraube Wasser einfüllen,
bis das Pumpengehäuse (01-03/6) voll ist.
3. Einfüllschraube einschrauben.
5.2 Luftdruck im Vorratsbehälter prüfen
(HW 3600)
ACHTUNG! Gefahr von Geräteschäden! Die
Pumpe darf nur mit einem Membranvorratsdruck
von 1,5-1,7bar im Vorratsbehälter in Betrieb ge-
nommen werden. Ein anderer Membranvorrats-
druck kann zu Geräteschäden führen.
■Prüfen Sie vor der Inbetriebnahme den Luft-
druck am Ventil an der Rückseite des Vor-
ratsbehälters.
1. Verschluss in der Druckleitung (04/1) öffnen.
2. Verschlussdeckel (07/1) an der Rückseite
des Vorratsbehälters (03/10) abschrauben
3. Luftdruck am Ventil (07/2) mit einer Luftpum-
pe oder einem Reifenfüller, jeweils mit Druck-
anzeige, prüfen.
4. Luftdruck gegebenenfalls auf 1,5 - 1,7 bar
korrigieren.
5. Verschlussdeckel Ventil an der Rückseite
des Vorratsbehälters wieder schließen.
6. Pumpe in Betrieb nehmen.
6 BEDIENUNG
6.1 Pumpe einschalten
JET 3600
ACHTUNG! Gefahr von Geräteschäden! Ei-
ne geschlossene Druckleitung kann zu Schäden
an der Pumpe führen!
■Lassen Sie die Pumpe nicht gegen eine ge-
schlossene Druckleitung laufen.
1. Alle in der Druckleitung (04/1) vorhandenen
Verschlüsse (Ventil, Spritzdüse, Wasser-
hahn) öffnen.
2. Netzstecker des Anschlusskabels in die
Steckdose stecken.
3. Pumpe am Ein- / Aus-Schalter einschalten.
HW 3600
1. Alle in der Druckleitung (04/01) vorhandenen
Verschlüsse (Ventil, Spritzdüse, Wasser-
hahn) öffnen.

477634_a 11
Bedienung
2. Netzstecker des Anschlusskabels in die
Steckdose stecken. Die Pumpe beginnt zu
fördern.
3. Verschluss in der Druckleitung schließen,
wenn sich im austretenden Wasser keine Luft
mehr befindet.
■Die Pumpe schaltet nach Druckaufbau und
Erreichen des Abschaltdrucks automatisch
ab.
■Die Pumpe ist betriebsbereit.
HWA 3600
1. Alle in der Druckleitung (04/1) vorhandenen
Verschlüsse (Ventil, Spritzdüse, Wasser-
hahn) öffnen.
2. Netzstecker des Anschlusskabels in die
Steckdose stecken. Die Pumpe beginnt zu
fördern.
■Pumpe saugt für drei Minuten an.
■Pumpe schaltet für 30 Sekunden ab,
wenn keine Wasserförderung möglich ist.
■LED-Anzeige (06/2) blinkt.
■Pumpe saugt erneut für drei Minuten an.
■Pumpe schaltet dauerhaft ab, wenn keine
Wasserförderung möglich ist.
■LED-Anzeige (06/2) leuchtet.
3. Pumpe abkühlen lassen und gegebenenfalls
mit Wasser auffüllen.
4. RESET-Taste (06/1) drücken um Vorgang zu
wiederholen.
6.2 Pumpe ausschalten
1. Pumpe ausschalten.
■Ein-/Aus-Schalter ausschalten
(JET3600).
■Netzstecker aus der Steckdose ziehen
(HW3600 / HWA3600).
■RESET-Taste (06/1) drücken
(HWA3600)
2. Alle in der Druckleitung vorhandenen Ver-
schlüsse schließen.
VORSICHT! Verletzungsgefahr durch hei-
ßes Wasser Bei längerem Betrieb gegen die ge-
schlossene Druckseite (>10min), unsachgemä-
ßer Installation oder Wassermangel in der
Saugleitung kann sich das Wasser in der Pumpe
stark erhitzen und unkontrolliert austreten!
■Trennen Sie die Pumpe vom Netz und lassen
Sie Pumpe und Wasser abkühlen.
■Prüfen Sie den Wasserstand saugseitig.
■Prüfen Sie die Dichtheit der Leitungen.
■Prüfen Sie die Installation der Saug- und
Druckleitung.
■Nehmen Sie die Pumpe erst nach Beheben
aller Mängel wieder in Betrieb!
6.3 Sondermodus (06)
Um einen Hydrocontrol oder einen Funkfern-
schalter zu verwenden muss die Pumpe automa-
tisch starten, dazu den Sondermodus aktivieren.
Schaltzustand LED-Anzeige Funktion / Maßnahme
Sondermodus aktivie-
ren:
■Netzstecker einste-
cken.
■RESET-Taste (06/1)
8 Sekunden drücken.
Alle LED-Anzei-
gen ( , , )
leuchten auf und
bleiben an, wenn
Pumpe ausge-
schaltet ist.
■Die Pumpe startet beim Einstecken des Netzste-
ckers nicht automatisch.
■RESET-Taste zum Ein- und Ausschalten der
Pumpe drücken.
Sondermodus deakti-
vieren:
■Netzstecker einste-
cken.
■RESET-Taste (06/1)
8 Sekunden drücken
Alle LED-Anzei-
gen ( , , )
leuchten auf und
bleiben aus, wenn
Pumpe ausge-
schaltet ist.
■Die Pumpe startet beim Einstecken des Netzste-
ckers automatisch.

DE
12 JET 3600 | HW 3600 | HWA 3600
LED-Anzeigen (HWA 3600)
7 LED-ANZEIGEN (HWA 3600)
LED Schaltzustand
leuchtet ■Pumpe eingesteckt
■Hahn geöffnet
blinkt Wasserförderung unter
200l/h
leuchtet ■Wasserdruck ist aufge-
baut
■Pumpe hat abgeschaltet
blinkt langsam Erster Ansaugversuch fehl-
geschlagen
leuchtet ■Zweiter Ansaugversuch
fehlgeschlagen
■RESET-Taste (06/1)
drücken für erneuten
Versuch
blinkt schnell Tropfprogramm: Pumpe hat
Verbraucher erkannt, der ei-
ne zu geringe Wassermen-
ge abnimmt.
, , leuch-
ten
Pumpe wurde durch Drü-
cken der REST-Taste aus-
geschaltet (Sondermodus).
8 WARTUNG UND PFLEGE
8.1 Luftdruck im Vorratsbehälter prüfen
(HW 3600)
HINWEIS Prüfen Sie den Luftdruck im Vor-
ratsbehälter regelmäßig. Er darf 1,5bar nicht un-
terschreiten (siehe Abschnitt „Inbetriebnahme:
Luftdruck im Vorratsbehälter prüfen“).
8.2 Pumpe spülen
Nach Förderung von chlorhaltigem Schwimmbad-
wasser oder Flüssigkeiten, die Rückstände hin-
terlassen, muss die Pumpe mit klarem Wasser
gespült werden.
1. Pumpe vom Netz trennen und gegen Wieder-
einschalten sichern. Die Pumpe stoppt auto-
matisch.
2. Pumpe mit klarem Wasser spülen.
Pumpe kann wieder in Betrieb genommen wer-
den.
8.3 Filter reinigen
1. Ablassschraube Pumpe (01-03/8) der Entlee-
rungsöffnung abschrauben, Filterraum ent-
leeren und Entleerungsöffnung wieder ver-
schließen.
2. Filter Deckel (05/4) abschrauben. Gegebe-
nenfalls geeignetes Werkzeug in die dafür
vorgesehenen Vertiefungen des Filterglases
einlegen.
3. Filter (05/8) aus dem Pumpengehäuse
(01-03/6) herausnehmen und unter fließen-
dem Wasser reinigen.
4. Filtergehäuse und Filter Deckel reinigen.
5. Vor dem Einbau des Filters die Dichtung
(05/5) auf Beschädigung prüfen, bei Bedarf
erneuern.
6. Filter einbauen, Klarsichtdeckel Filter auf-
schrauben und handfest anziehen.
8.4 Rückschlagventil reinigen
1. Filter ausbauen (siehe Abschnitt „Filter reini-
gen“).
2. Rückschlagventil (05/6) herausschrauben
und unter fließendem Wasser reinigen.
3. Dichtung (05/7) bei Bedarf erneuern.
4. Rückschlagventil einbauen.
5. Filter einbauen.
8.5 Durchflussmesser reinigen (HWA 3600)
1. Druckleitung (04/1) ausschrauben.
2. Einschraubnippel (05/1) mit Dichtung (05/2)
ausschrauben. Durchflussmesser (05/3) her-
ausziehen und reinigen.
■Einbaulage Durchflussmesser merken.
3. Durchflussmesser wieder einbauen – Einbau-
lage beachten.
8.6 Verstopfung beseitigen
1. Pumpe vom Netz trennen und gegen Wieder-
einschalten sichern.
2. Saugleitung am Pumpeneingang entfernen.
3. Druckleitung an die Wasserleitung anschlie-
ßen.
4. Wasser durch das Pumpengehäuse laufen
lassen, bis sich die Verstopfung auflöst.
5. Durch kurzes Einschalten prüfen, ob die
Pumpe freidreht.

477634_a 13
Hilfe bei Störungen
9 HILFE BEI STÖRUNGEN
GEFAHR! Gefahr von Stromschlag! Bei
Arbeiten an der Pumpe besteht die Gefahr, einen
elektrischen Stromschlag zu bekommen.
■Vor allen Arbeiten zur Störungsbeseitigung
den Netzstecker ziehen.
■Fehler in der elektrischen Anlage durch eine
Elektrofachkraft beseitigen lassen.
HINWEIS Bei nicht behebbaren Störungen
wenden Sie sich bitte an unseren zuständigen
Kundendienst.
Störung Mögliche Ursache Abhilfe
Motor läuft nicht. Laufrad blockiert. ■Pumpe reinigen. Motorwelle des
Laufrads mit Schraubendreher
losdrehen.
■Schmutz im Ansaugbereich ent-
fernen.
Thermoschalter hat abgeschal-
tet.
■Wasserstand auf Saugseite prü-
fen. Förderflüssigkeit abkühlen
lassen. Pumpe Instandsetzen
oder austauschen.
■Warten, bis der Thermoschalter
die Pumpe wieder einschaltet.
Auf maximale Temperatur des
Fördermediums achten. Pumpe
prüfen lassen
Keine Netzspannung vorhan-
den.
Sicherungen prüfen, Stromversor-
gung von Elektrofachkraft prüfen
lassen.
Trockenlaufschutz aktiviert Saugseite prüfen.
Pumpe läuft, aber fördert
nicht.
Die Saugleitung ist nicht im
Wasser.
Saugleitung min. 30 cm ins Wasser
eintauchen.
Druckleitung geschlossen. Verschluss-Aggregate in der Druck-
leitung öffnen.
Pumpe saugt Luft. Alle Anschlussverbindungen und
den Filterdeckel auf Dichtheit prüfen.
Saugseitige Verstopfung. Schmutz im Ansaugbereich entfer-
nen.
Pumpe ist trocken gelaufen. Pumpengehäuse mit Wasser befül-
len.
Druckschlauch geknickt. Druckschlauch strecken.
Trockenlaufschutz aktiviert. Saugseite prüfen.

DE
14 JET 3600 | HW 3600 | HWA 3600
Lagerung
Störung Mögliche Ursache Abhilfe
Pumpe schaltet zu oft ein
und aus.
Membrane ist beschädigt
(HW3600).
Membrane durch AL-KO Service
austauschen lassen.
Geringer Luftdruck im Vorrats-
behälter (HW3600).
Luft im Vorratsbehälter nachfüllen.
(Membranvordruck auf 1,5 bar ein-
stellen).
Pumpe saugt Luft, Wasser-
mangel saugseitig.
Pumpe ausschalten und abkühlen
lassen.
Undichtigkeit auf der Drucksei-
te (HWA3600)
Druckschlauch prüfen.
Fördermenge zu gering Druckschlauch geknickt. Druckschlauch strecken.
Saugseitige Verstopfung. Schmutz im Ansaugbereich entfer-
nen.
Schlauchdurchmesser zu klein. Größeren Druckschlauch verwen-
den.
Förderhöhe zu groß. Max. Förderhöhe beachten, siehe
technische Daten!
Saugseitig zu geringe Wasser-
menge.
Drosseln der Pumpe, um die Förder-
menge anzupassen.
Saughöhe zu groß. Saughöhe prüfen, max. Saughöhe
beachten - siehe technische Daten.
10 LAGERUNG
1. Saug- (04/2) und Druckleitung (04/1) entlee-
ren.
2. Ablassschraube Pumpe (01-03/8) heraus-
schrauben und das Wasser aus der Pumpe
auslaufen lassen.
■Das Wasser im Vorratsbehälter wird
gleichzeitig vom Luftbalg herausgedrückt
(HW3600).
3. Ablassschraube wieder einschrauben und
Pumpe und Zubehör frostfrei lagern.
HINWEIS Bei Frostgefahr muss das Sys-
tem vollständig entleert und die Pumpe an einem
frostsicheren Ort gelagert werden.
11 ENTSORGUNG
Elektro- und Elektronikaltgeräte gehören
nicht in den Hausmüll, sondern sind einer
getrennten Erfassung bzw. Entsorgung zu-
zuführen!
Verpackung, Gerät und Zubehör sind aus recy-
clingfähigen Materialien hergestellt und entspre-
chend zu entsorgen.
12 KUNDENDIENST/SERVICE
Bei Fragen zu Garantie, Reparatur oder Ersatz-
teilen wenden Sie sich bitte an Ihre nächstgele-
gene AL-KOServicestelle. Diese finden Sie im
Internet unter folgender Adresse:
www.al-ko.com/service-contacts

477634_a 15
Garantie
13 GARANTIE
Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-
rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die
Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.
Unsere Garantiezusage gilt nur bei:
■Beachten dieser Betriebsanleitung
■Sachgemäßer Behandlung
■Verwenden von Original-Ersatzteilen
Die Garantie erlischt bei:
■Eigenmächtigen Reparaturversuchen
■Eigenmächtigen technischen Veränderungen
■Nicht bestimmungsgemäßer Verwendung
Von der Garantie ausgeschlossen sind:
■Lackschäden, die auf normale Abnutzung zurückzuführen sind
■Verschleißteile, die auf der Ersatzteilkarte mit Rahmen
xxxxxx (x)
gekennzeichnet sind
Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf
dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren
Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des
Käufers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.

GB
16 JET 3600 | HW 3600 | HWA 3600
Translation of the original instructions for use
TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE
Contents
1 About these operating instructions .......... 16
1.1 Legends and signal words ................. 16
2 Product description .................................. 16
2.1 Scope of supply.................................. 17
2.2 Product overview (01 - 03) ................. 17
2.3 Function ............................................. 17
2.4 Safety and protective devices ............ 17
2.5 Dry running protection (HWA 3600) ... 17
2.6 Pressure sensor (HWA 3600) ............ 17
2.7 LED display (HWA 3600) ................... 17
2.8 Intended use ...................................... 17
2.9 Possible misuse ................................. 18
3 Safety instructions ................................... 18
3.1 General safety warnings .................... 18
3.2 Electrical safety .................................. 19
4 Assembly ................................................. 19
4.1 Install the pump.................................. 19
4.2 Connect the suction line..................... 19
4.3 Install pressure line ............................ 20
5 Start-up .................................................... 20
5.1 Fill the pump....................................... 20
5.2 Checking the air pressure in the stor-
age vessel (HW 3600)........................ 20
6 Operation ................................................. 20
6.1 Switching the pump on....................... 20
6.2 Switching the pump off....................... 20
6.3 Special mode (06) .............................. 21
7 LED displays (HWA 3600) ....................... 21
8 Maintenance and care ............................. 21
8.1 Checking the air pressure in the stor-
age vessel (HW 3600)........................ 21
8.2 Flushing the pump.............................. 22
8.3 Clean the filter .................................... 22
8.4 Cleaning the check valve ................... 22
8.5 Cleaning the flowmeter (HWA 3600).. 22
8.6 Remove blockages............................. 22
9 Help in case of malfunction ....................... 22
10 Storage...................................................... 24
11 Disposal..................................................... 24
12 After-Sales / Service.................................. 24
13 Guarantee ................................................. 24
1 ABOUT THESE OPERATING
INSTRUCTIONS
■The German version is the original operating
instructions. All additional language versions
are translations of the original operating in-
structions.
■It is essential to read through these operating
instructions carefully before start-up. This is
essential for safe working and trouble-free
handling.
■Always safeguard these operating instruc-
tions so that they can be consulted if you
need any information about the appliance.
■Only pass on the appliance to other persons
together with these operating instructions.
■Comply with the safety and warning informa-
tion in these operating instructions.
1.1 Legends and signal words
DANGER! Denotes an imminently danger-
ous situation which will result in fatal or serious
injury if not avoided.
WARNING! Denotes a potentially danger-
ous situation which can result in fatal or serious
injury if not avoided.
CAUTION! Denotes a potentially dangerous
situation which can result in minor or moderate
injury if not avoided.
IMPORTANT! Denotes a situation which can
result in material damage if not avoided.
NOTE Special instructions for ease of un-
derstanding and handling.
2 PRODUCT DESCRIPTION
Various models of pumps are described in these
operating instructions. Identify your model from
the identification plate.

477634_a 17
Product description
2.1 Scope of supply
The pumps are delivered ready for operation with
mains cable and operating instructions.
2.2 Product overview (01 - 03)
No. Component
1 Filter cover
2 Filling screw
3 Pump outlet/pressure line connection
4 Motor housing
5 Power supply
6 Pump housing
7 Pump drain plug
8 Pump inlet/suction line connection
9 On/Off switch
10 Storage vessel
11 Screw-on points
12 Pressure gauge
13 LED display
2.3 Function
JET 3600
The pump draws the pumped medium directly
through the suction line connection and feeds it
to the pump outlet. It is switched on and off using
an On/Off switch.
HW 3600
The device is used for supplying water in and
around the house. After commissioning, the de-
vice switches the pump on and off, depending on
the pressure. The pump draws water via the suc-
tion line and conveys it to the storage vessel.
When the storage vessel is full, the pump switch-
es off again. If water is drawn off, the pump
switches on again automatically and conveys wa-
ter to the tapping point. The storage vessel is
then filled again.
HWA 3600
The device is used for supplying water in and
around the house. After commissioning, the de-
vice switches the pump on and off, depending on
the pressure. The pump draws water via the suc-
tion line. If water is drawn off, the pump switches
on again automatically and conveys water to the
tapping point.
2.4 Safety and protective devices
Thermal protection switch
The pump is fitted with a thermal protection
switch which switches the motor off in the event
of overheating. After a cooling-down phase of ap-
prox. 15 - 20 minutes the pump switches on
again automatically.
2.5 Dry running protection (HWA 3600)
The pump is equipped with dry running protec-
tion. The dry running protection system switches
off the pump if water is not drawn in or the suc-
tion line is damaged. The pump then tries to
switch itself on again automatically several times.
2.6 Pressure sensor (HWA 3600)
The pump is equipped with a pressure sensor.
This sensor automatically switches the pump off
and on when the set pressure is reached.
■Set pressure: see technical data.
2.7 LED display (HWA 3600)
The pump is equipped with an LED display
(03/13) to signal operating states and error mes-
sages. Malfunctions can be acknowledged by
pressing the reset button (06/1)
2.8 Intended use
The pump is intended for private use in house
and garden. It must only be operated within the
scope of its usage limitations in accordance with
the technical data.
The pump is suitable for:
■Watering the garden and premises
■Re-pumping and pumping out of vessels (e.g.
swimming pools)
■Removing water from fountains, rain barrels,
and cisterns.
HW3600 / HWA3600
■Automatic domestic water supplies
■Water supply pressure boosting.
NOTE The local regulations must be ob-
served if the pressure of the water supply is in-
creased. Information is available from your local
plumbing specialist.
The pump is suited exclusively for the conveying
of the following fluids:
■Clear water, rainwater

GB
18 JET 3600 | HW 3600 | HWA 3600
Safety instructions
■Water containing chlorine (e.g. swimming
pools)
Any use not in accordance with this designated
use shall be regarded as misuse.
2.9 Possible misuse
The pump must not be operated continuously. It
is not suitable for conveying:
■Drinking water
■Salt water
■Foodstuffs
■Waste water
■Aggressive media, chemicals
■Corrosive, flammable, explosive or fuming
fluids
■Fluids that are hotter than 35 °C
■Water containing sand and abrasive fluids
3 SAFETY INSTRUCTIONS
DANGER! Danger from contact with live
parts! A defect in the pump or the extension ca-
ble can result in serious injury!
■Disconnect the connector plug from the
mains immediately.
■Connect the device via an earth leakage cir-
cuit breaker with a rated leakage current of
<30mA.
WARNING! Risk of injury. Defective and
disabled safety and protective devices can result
in serious injury.
■Have any defective safety and protective de-
vices repaired.
■Never disable safety and protective devices.
CAUTION! Danger of injury from hot wa-
ter After extended use against the closed pres-
sure side (>10min.), the water in the pump can
become very hot and may escape uncontrolled!
■Disconnect the pump from the mains supply
and allow the pump and water to cool down.
■Check the water level on the suction side.
■Check the leak-tightness of the lines.
■Check the installation of the suction and
pressure lines.
■Put the pump into operation again only after
all the faults have been remedied!
3.1 General safety warnings
■This appliance can be used
by children of 8 years and old-
er and by persons with re-
duced physical, sensory or
mental capabilities, or those
lacking experience and knowl-
edge, if they are supervised or
have been instructed with re-
gard to the safe use of the ap-
pliance and the ensuing risks.
Children must not be allowed
to play with the appliance.
Cleaning and maintenance
must not be carried out by
children without supervision.
■People with very strong and
complex restrictions may have
needs that exceed the instruc-
tions described here.
■Never lift, transport or affix the
pump by the mains cable. Do
not pull the mains cable in or-
der to pull the mains plug out
of the socket.
■Unauthorised modifications or
conversions to the pump are
prohibited. Repairs may only
be carried out by our custom-
er service.
■Disconnect the mains plug be-
fore working on the device.
Protect the mains plug against
moisture.
■Only use the pump and exten-
sion cable if they are in flaw-

477634_a 19
Assembly
less technical condition. Dam-
aged appliances must not be
operated.
■Maintain a safe distance to
persons or animals or switch
off the pump if animals ap-
proach.
3.2 Electrical safety
■The pump may not be operat-
ed while people are in the
pool or pond.
■The mains voltage at your lo-
cation must comply with the
information regarding mains
voltage in the Technical Data.
Do not use any other supply
voltage.
■The appliance must only be
operated on electrical equip-
ment in accordance with DIN/
VDE 0100, parts 737, 738 and
702. A circuit breaker of 10 A
must be installed for fuse pro-
tection.
■Only use an extension cords
which are designed for out-
door use – minimum cross-
section 3 x 1.5mm2, quality of
H07RN-F as per DIN
57282/57245 with splash-
proof plug socket. Always fully
unwind cable drums.
■Check the condition of you ex-
tension cable prior to every
use.
4 ASSEMBLY
HW 3600 / HWA 3600
IMPORTANT! Danger of damage to the
pump! The pump will not function correctly if the
tapping point is 15m higher than the pump.
■Ensure that the tapping point is not more
than 15m above the pump.
4.1 Install the pump
1. Prepare a level and sturdy installation loca-
tion.
2. Install the pump horizontally and where it will
not be flooded.
3. If necessary, bolt down the pump at the bolt-
ing points (01-03/11).
■The pump must be protected from rain
and direct water jets.
4. Remove the thread protective cap at the
pump inlet (01-03/7) and pump outlet
(01-03/3).
■Keep the protective caps for possible
transport.
IMPORTANT! Risk of flooding! In the event
of faults in the pump,water can escape and
cause consequential damage due to flooding.
■Take appropriate measures to avoid conse-
quential damage caused by flooding in the
event of faults in the pump.
4.2 Connect the suction line
NOTE We recommend the installation of
flexible lines at the pump inlet to prevent me-
chanical pressure or tension being exerted on the
pump.
1. Select the length of the suction line such that
the pump cannot run dry. The suction line
must always be at least 30cm under the wa-
ter surface.
2. Connect the suction line. Ensure that the
connection is tight, but take care not to dam-
age the thread.
3. Always lay the suction line with an upward
gradient.
NOTE If the suction head is more than
4m, a suction hose with a diameter larger than 1”
must be installed. We recommend the use of an
AL-KO suction unit with suction hose, suction fil-
ter and flow-back stop. Ask your specialist dealer.

GB
20 JET 3600 | HW 3600 | HWA 3600
Start-up
4.3 Install pressure line
1. Fasten the pressure line (04/1) to the pump
outlet.
2. Open all shut-off devices (valves, spray noz-
zles, water cock) in the pressure line.
5 START-UP
5.1 Fill the pump
IMPORTANT! Danger of damage to the
pump! Dry running will destroy the pump!
■The pump must be filled with water up to the
overflow before each use so that it can draw
water immediately.
NOTE Fill the suction hose with water be-
fore screwing in place to reduce the suction time.
1. Open the filling screw (01-03/2).
2. Pour in water through the filling screw until
the pump housing (01-03/6) is full.
3. Screw in the filling screw.
5.2 Checking the air pressure in the storage
vessel (HW 3600)
IMPORTANT! Danger of damage to the
pump! The pump may only be operated with a
diaphragm storage pressure of 1.5 - 1.7 bar in
the storage vessel. Other diaphragm storage
pressures can cause equipment damage.
■Check the air pressure at the valve on the
back of the storage vessel before commis-
sioning.
1. Open the shut-off device in the pressure line
(04/1).
2. Unscrew the cover (07/1) on the rear of the
storage vessel (03/10)
3. Check the air pressure at the valve (07/2) us-
ing an air pump or tyre filler equipped with a
pressure gauge.
4. Correct the air pressure to 1.5 - 1.7 bar, if
necessary.
5. Close the valve cover on the rear of the stor-
age vessel again.
6. Putting the pump into operation.
6 OPERATION
6.1 Switching the pump on
JET 3600
IMPORTANT! Danger of damage to the
pump! A closed pressure line can result in dam-
age to the pump!
■Do not allow the pump to run against a
closed pressure line.
1. Open all shut-off devices (valve, spray noz-
zle, water cock) in the pressure line (04/1).
2. Insert the plug of the mains cable into the
power socket.
3. Switch on the pump at the on / off switch.
HW 3600
1. Open all shut-off devices (valve, spray noz-
zle, water cock) in the pressure line (04/01).
2. Insert the plug of the mains cable into the
power socket. The pumps starts to pump.
3. Close the shut-off device in the pressure line
when there are no more air bubbles in the es-
caping water.
■The pump switches off automatically after
building up the pressure and reaching the
switch-off pressure.
■The pump is ready for operation.
HWA 3600
1. Open all shut-off devices (valve, spray noz-
zle, water cock) in the pressure line (04/1).
2. Insert the plug of the mains cable into the
power socket. The pumps starts to pump.
■Pump draws for three minutes.
■Pump switches off for 30 seconds if no
water pumping is possible.
■LED display (06/2) flashes.
■Pump draws again for three minutes.
■Pump switches off permanently if no wa-
ter pumping is possible.
■LED display (06/2) lights up.
3. Allow the pump to cool down and fill up with
water if necessary.
4. Press the RESET button (06/1) to repeat the
procedure.
6.2 Switching the pump off
1. Switch the pump off.
■Switch off the On/Off switch (JET3600).
