AlcaPower 927016 User manual

STRISCIA LED COB RGB
Manuale Utente
ITALIANO

1
INTRODUZIONE
Grazie per aver scelto un prodotto AlcaPower. Potete essere certi che il prodotto da voi acquistato
è tra i migliori attualmente disponibili sul mercato. Leggete questo manuale molto attentamente e
conservatelo per consultazioni future.
Questo prodotto è una striscia LED COB RGB decorativa e dimmerabile con la quale potrete realiz-
zare con grande soddisfazione i più svariati progetti di illuminazione.
AVVERTENZE E PRECAUZIONI DI SICUREZZA
•Installare solo su superci lisce, pulite e non umide.
•Installare la striscia LED su una supercie dissipante per evitare surriscaldamenti.
•Non installare su superci con bordi alati e taglienti.
• La striscia LED non deve essere schiacciata ne accartocciata.
•La striscia LED può essere tagliata solo nei punti di taglio prestabiliti (vedi gura Lunghezza di taglio).
• Rispettare la corretta polarità per l’alimentazione della striscia.
•Per qualsiasi informazione rivolgersi al vostro rivenditore di ducia.

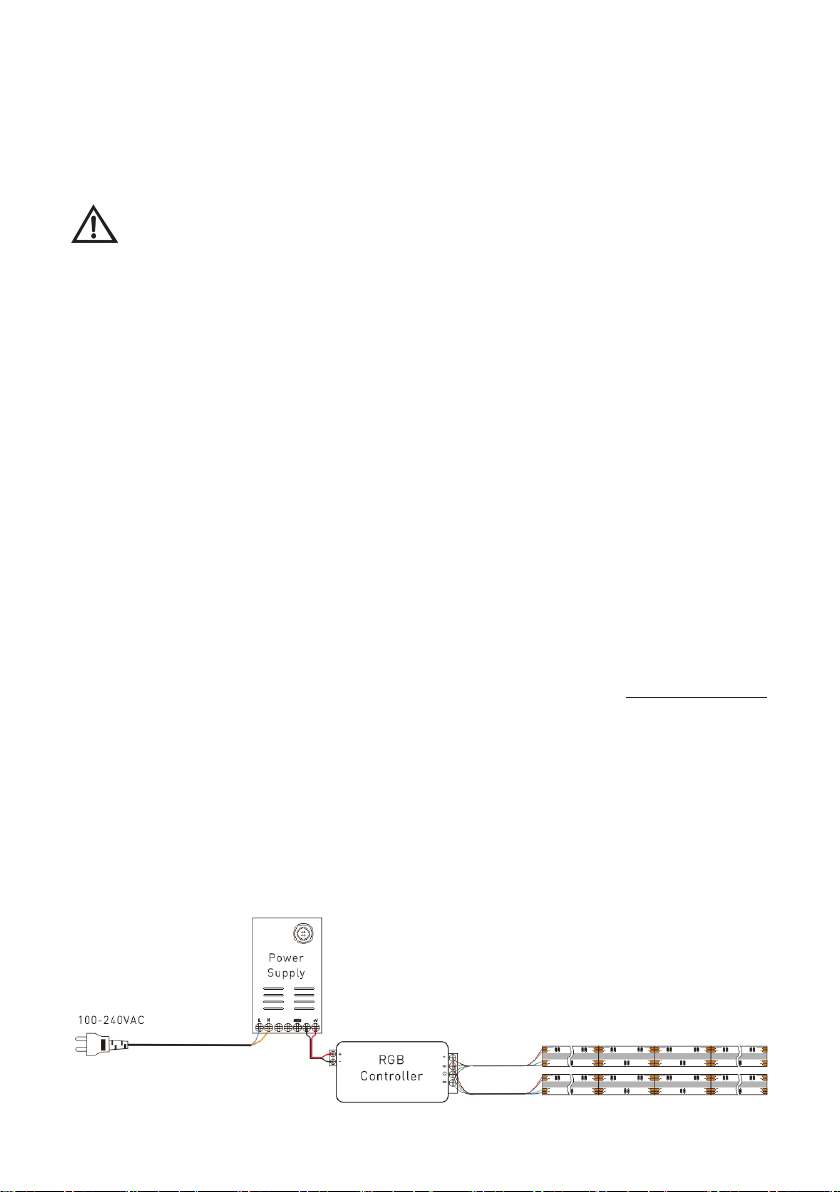

ISTRUZIONI
Per utilizzare la striscia LED RGB si consiglia l’utilizzo di un controller per strisce LED RGB e di un
alimentato da 24V DC. Vericare che la potenza assorbita dalla striascia LED RGB non sia superiore a
80% della potenza massima erogabile dal controller RGB e dell’alimentatore utilizzati.
1. Tagliare la striscia LED alla lunghezza desiderata rispettando i possibili punti di taglio. La lunghez-
za di taglio minima è di 50mm (vedi gura Lunghezza di taglio).
2. Posizionare la striscia su supercie dissipante, liscia, pulita, priva di umidità e senza bordi taglienti
utilizzando il biadesivo 3M presente sulla supercie inferiore della striscia.
3. Collegare la striscia precedentemente posizionata ad un controller RGB vericando che i collega-
menti siano stati eseguiti correttamente. Fare riferimento al manuale di istruzioni del controller RGB.
4. Connettere il controller RGB ad un alimentatore con uscita 24V DC in grado di erogare la corrente
necessaria al corretto funzionamento della striscia (vedi CARATTERISTICHE TECNICHE). Durante
il collegamento l’alimentatore deve rimanere scollegato dalla rete elettrica e spento. Per il col-
legamento all’alimentatore si consiglia di utilizzare una piattina rosso/nera con sezione dei cavi
adeguata alla corrente di alimentazione della striscia. Nota: accertarsi di aver rispettato la polarità
nella connessione dell’alimentatore al controller.
5. Collegare l’alimentatore alla rete elettrica e accenderlo per alimentare il controller RGB e la striscia.
6. Assicurarsi che la striscia si accenda correttamente. In caso contrario scollegare l’alimentatore
dalla rete elettrica AC e vericare la correttezza della vostra installazione.
Nota: è anche possibile alimentare direttamente la striscia RGB senza l’utilizzo di un controller. In
questo caso, collegare il lo di colore nero al polo positivo dell’alimentatore e, in base al tipo di luce
che si vuole ottenere, collegare 1, 2 o tutti e 3 i li rimanenti relativi ai colori rosso (R), verde (G) e
blu (B) al polo negativo dell’alimentatore. Tenere presente che con questa modalità di alimentazione
i colori che si possono ottenere sono limitati rispetto a quelli ottenibili con un controller RGB.

2
SMALTIMENTO. Il simbolo del cassonetto barrato indica che alla ne della vita utile il prodotto deve
essere raccolto separatamente dagli altri riuti. Pertanto, l’utilizzatore dovrà consegnare il prodotto completo
di tutti i suoi componenti essenziali ai centri di raccolta dierenziata dei riuti elettrici ed elettronici (RAEE).
In alternativa, il prodotto può essere riportato al rivenditore al momento dell’acquisto di un nuovo prodotto
dello stesso tipo, in ragione di uno a uno, oppure uno a zero per i prodotti di dimensioni minori di 25cm.
Un’adeguata raccolta dierenziata garantisce il recupero e il riutilizzo dei materiali impiegati nella fabbrica-
zione del prodotto, contribuisce al rispetto dell’ambiente e ad evitare possibili eetti negativi sulla salute
prevenendo l’inquinamento e riducendo il fabbisogno di materie prime.

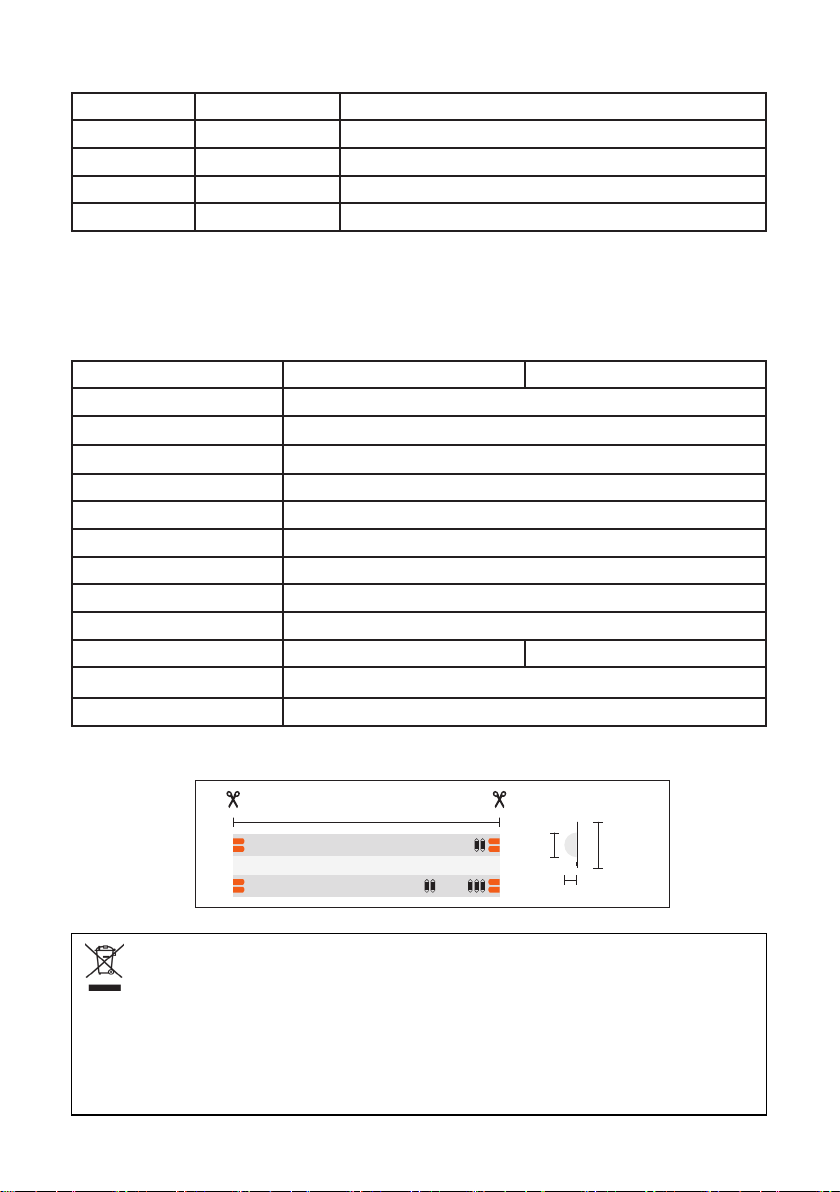

ACCESSORI OPTIONAL
Codice Modello Descrizione
927058 DIM-LSC04 Dimmer Smart Tuya per strisce LED RGB-W
927060 ALU-PR01 Prolo di alluminio piatto con copertura opaca 2m
927064 ALU-PR04 Prolo di alluminio da incasso con copertura opaca 2m
927062 ALU-PR03 Prolo di alluminio angolare con copertura opaca 2m
NOTA: AlcaPower Distribuzione ore una vasta gamma di alimentatori per illuminotecnica e alimen-
tatori consumer utilizzabili per l’alimentazione delle strisce LED.
NOTA: la lista degli accessori disponibili è aggiornata costantemente, fare riferimento al sito inter-
net www.alcapower.com oppure al vostro rivenditore di ducia per la selezione dell’alimentatore e
degli accessori adatti alle vostre esigenze.
Lunghezza di taglio
4mm 10mm
1.6mm
50mm
G
B
+DC24V
B
RR
GBGR
CARATTERISTICHE TECNICHE
Modello: 927016 927040
Tensione d’ingresso: 24V DC
Corrente al metro: 0.625A/m
Temperatura di lavoro: -20 ~ 40°C
Numero di LED: 840 LED/m
Potenza: 15W/m
Collegamento in serie: 5m max (*)
Colore: RGB
Vita utile: 50000h
Cicli di accensione: 25000
Grado di protezione IP: IP20 IP65
Dimensioni: 10x1.6x5000mm
Peso: 12g/m
(*) NOTA: per lunghezze maggiori dividere la serie in due o più parti di massimo 5m e collegarle in parallelo.

Nota: le immagini di questo manuale sono solo di riferimento, non sono contrattuali e possono
dierire dal prodotto reale.
Nota: AlcaPower Distribuzione Srl si riserva il diritto di apportare modiche al presente manua-
le, senza preavviso e responsabilità alcuna.
AVVERTIMENTI
L’energia elettrica è fonte di pericoli
Prima di utilizzare questo prodotto assicuratevi che l’u-
so del medesimo avvenga nel rispetto delle disposizioni
di legge aerenti la vostra ed altrui salute e sicurezza.
Perciò è necessario utilizzare il prodotto secondo le re-
gole, norme e disposizioni valide in materia di tutela
della vostra salute e sicurezza, secondo le istruzioni,
nella piena conformità delle condizioni prescritte in
questa pubblicazione.
Persone inesperte, inconsapevoli e minori
Vietato l’utilizzo ai bambini, alle persone non corret-
tamente informate o non autosucienti, senza la su-
pervisione di un adulto che sia consapevole dell’utilizzo
consono al prodotto.
E’ vietato l’utilizzo diverso da quello indicato nelle istru-
zioni, o che va al di Ià dell’utilizzo proprio che potrebbe
generare pericoli.
Uso non conforme prevedibile o imprevedibile
Qualsiasi utilizzo diverso da quello indicato nelle istruzio-
ni, o che va al di Iá dell’utilizzo indicato, viene considerato
non conforme. Quindi diorme, improprio, imprevedibile
cattivo utilizzo e per tali ragioni ad alto livello di pericolo.
Di conseguenza solleva sin d’ora AlcaPower da ogni re-
sponsabilità.
Esclusione della responsabilità
AlcaPower Distribuzione Srl declina qualsiasi genere di
responsabilità in relazione a:
• II prodotto non viene utilizzato in modo conforme.
• Le norme e regole di sicurezza non vengono rispettate.
• Non viene tenuto conto di utilizzi errati e ragionevol-
mente prevedibili.
• II montaggio e/o il collegamento elettrico non ven-
gono eseguiti correttamente.
• II corretto funzionamento non viene regolarmente
controllato.
• Vengono apportati tentativi di riparazioni e/o modi-
che che alterano l’integrità al prodotto.
Ingiurie o lesioni gravi!
Nel caso di collegamenti elettrici errati o inadatti!
I collegamenti elettrici devono essere eseguiti con par-
ticolare attenzione, nel rispetto delle norme e regole
aerenti alla propria salute e sicurezza personale.
Gravi incidenti in caso di selezione
delle funzioni e operazioni!
• Nonostante le protezioni di cui è provvisto il prodot-
to, vericare che non si eseguano operazioni relative
ad una selezione errata delle funzioni.
• Scegliere le funzioni in modo tale che le protezioni di
sicurezza possano agire in modo conforme.
• Selezionare le funzioni nel modo determinato e de-
scritto nelle istruzioni.
• L’eventuale collegamento ad un altro apparecchio
deve essere monitorato in modo da garantire la mas-
sima sicurezza.
Un errore potrebbe causare situazioni di
grave pericolo!
Prima, durante e dopo l’utilizzo i cavi, le spine e i con-
nettori devono essere attentamente controllati anché
non sia presente un cortocircuito, siano integri e non ci
siano li scoperti o parti anche solo parzialmente dan-
neggiate.
Fate attenzione all’ambiente in cui state operando!
Situazioni di pericolo potrebbero insorgere dalle persone,
animali o materiali presenti nell’ambiente circostante in
cui state utilizzando il prodotto. Umidità, gas, vapori, fumi,
polveri, liquidi, rumore, vibrazioni, temperatura elevata,
fulmini, possibili cadute di materiali, vibrazioni e atmosfere
esplosive.
Interruzione e/o avvio intempestivi!
Situazioni di pericolo potrebbero insorgere in conse-
guenza di interruzioni o avvii intempestivi e imprevisti
delle funzioni operative del prodotto. Eseguire controlli
e veriche prima di dare l’avvio o interrompere le fun-
zioni operative del prodotto.
Anomalie nelle funzioni operative!
In presenza di funzioni operative del prodotto anomale
è necessario interrompere tempestivamente l’operati-
vità del prodotto. Consultare le istruzioni contenute nel
libretto d’uso del prodotto.
Garanzia: Il prodotto è garantito nei termini della legge
vigente. In caso di necessità rivolgetevi al punto vendita
dove avete acquistato il prodotto.
Assistenza e ricambi: l’assistenza sul prodotto e gli
eventuali pezzi di ricambio sono garantiti no a quando
il prodotto è disponibile nel programma vendita di Al-
caPower Distribuzione Srl.
MADE IN P.R.C.
AlcaPower Distribuzione Srl,
Corso di Porta Vittoria 18- 20122 Milano, IT.
Iscrizione Registro delle imprese:
CF e P.IVA 02237430034
AlcaPower - 927016_40 - Manuale Utente R2 [06/11/2023] © Tutti i diritti sono riservati.

www.alcapower.com
User Manual
RGB COB LED STRIP
ENGLISH

4
INTRODUCTION
Thank you for choosing an AlcaPower product. You can be sure that the product you have purcha-
sed is one of the best that is currently available on the market. Before using the product, please read
this manual very carefully and keep it for further reference.
This product is a decorative RGB COB LED strip, with high eciency by which you can realize various
lighting projects with great satisfaction.
SAFETY WARNINGS
•This LED strip must only be used indoors, away from humidity and rain.
• Install the LED strip on a dissipating surface to avoid overheating.
•Install only on smooth, clean and dry surfaces.
• Do not install on surfaces with sharp and cutting edges.
• The LED strip must not be crushed or crumpled.
•The LED strip can only be cut at the pre-dened cutting points (see gure Cutting length).
• Respect the correct polarity for powering the strip.
•For any information, contact your trusted retailer.
INSTRUCTIONS
To use this RGB LED strip we recommend using an RGB LED strip controller and a 24V DC power sup-
ply. Check that the power absorbed by the RGB LED strip is not greater than 80% of the maximum
power that can be delivered by the RGB controller and power supply used.
1. Cut the LED strip to the desired length respecting the cutting points. The minimum cutting length
is 50mm (see Cutting Length gure).
2. Position the strip on a dissipating, smooth and clean surface, free of humidity and without sharp
edges using the 3M double-sided adhesive present on the lower surface of the strip.
3. Connect the previously positioned strip to an RGB controller, checking that the connections have
been made correctly. Refer to the instruction manual of the RGB controller.
4. Connect the RGB controller to a power supply with 24V DC output capable of supplying the
current necessary for the correct functioning of the strip (see TECHNICAL CHARACTERISTICS).
During connection, the power supply must remain disconnected from the electrical mains and
turned o. For connection to the power supply, we recommend using a red/black cable with a
cable section suitable for the power supply current of the strip. Note: make sure you have re-
spected the polarity when connecting the power supply to the controller.
5. Connect the power supply to the AC mains and turn it on to power the RGB controller and the strip.
6. Make sure the strip lights up properly. Otherwise, disconnect the power supply from the AC mains
and check your installation.
Note: it is also possible to directly power the RGB strip without using a controller. In this case,
connect the black wire to the positive pole of the power supply and, based on the type of light you
want to obtain, connect 1, 2 or all 3 of the remaining wires relating to the colors red (R), green ( G)
and blue (B) to the negative terminal of the power supply. Keep in mind that with this power mode
the colors that can be obtained are limited compared to those obtainable with an RGB controller.

5
DISPOSAL. The crossed dustbin symbol reported on the product indicates that, at the end of its useful
life, the product must be collected separately from other waste. Therefore, the end-user must deliver the pro-
duct to the collection centers for electric and electronic waste (WEEE). Alternatively, the product can be retur-
ned to the retailer shop when buying a new product of the same type, in a ratio of one to one, or one to zero
for products having external dimension no more than 25cm. A separate collection guarantees the recovery and
reuse of the materials used in manufactoring the product, contributes to the respect of the environment and
the protection of health by preventing pollution and reducing the need for raw materials.
OPTIONAL ACCESSORIES
Code Model Description
927058 DIM-LSC04 Dimmer Smart Tuya for RGB-W LED strips
927060 ALU-PR01 Flat aluminum prole with opaque cover 2m
927064 ALU-PR04 Recessed aluminum prole with opaque cover 2m
927062 ALU-PR03 Angular aluminum prole with opaque cover 2m
NOTE: AlcaPower Distribuzione oers a wide range of lighting power supplies and consumer power
supplies that can be used to power LED strips.
NOTE: the list of available accessories is constantly updated, refer to the website www.alcapower.
com or to your trusted retailer to select the power supply and accessories suited to your needs.
TECHNICAL CHARACTERISTICS
Model: 927016 927040
Input voltage: 24V DC
Input current: 0.625A/m
Operating temperature: -20 ~ 40°C
Number of LEDs: 840 LED/m
Power: 15W/m
Series connection: 5m max (*)
Colour: RGB
Lifespan: 50000h
Switching cycles: 25000
IP grade IP20 IP65
Dimensions: 10x1.6x5000mm
Weight: 12g/m
(*) Note: for longer lengths divide the series into two or more sections of maximum 5m and connect them in parallel.
4mm 10mm
1.6mm
50mm
G
B
+DC24V
B
RR
GBGR
Cutting Length

AlcaPower - 927016_40 - User Manual R2 [11/06/2023] © All rights reserved.
Note: All pictures shown in this manual are for illustration purpose only, are not contractual and
may dier from the actual product.
Note: AlcaPower Distribuizione Srl reserves the right to make changes to this manual without
prior notice and liability.
WARNINGS
Electricity is a source of danger.
Before using this product, make sure that the use of
the same complies with current legal provisions to
safeguard your own health and safety as well as that
of others. Therefore, it is necessary to use the product
in accordance with current regulations, standards and
provisions to safeguard your own health and safety,
by following the instructions, fully complying with the
conditions prescribed in this manual.
Untrained, unaware individuals and minors
It is strictly forbidden to allow children, individuals
who have not been appropriately informed and non
self-sucient people to use the product without the
supervision of an adult who is aware of how to proper-
ly use such equipment.
It is forbidden to use the product for any other purpo-
se other than that specied in the instructions, or that
may go beyond its intended use that could prove to be
a source of danger.
Foreseeable or unforeseeable misuse
Any use of this product other than that specied in
the instructions, or which goes beyond the designa-
ted use, is considered as non-compliant. Therefore, it
is deemed as incompatible, improper, unforeseeable
misuse and for such reasons, this conduct brings about
a high level of danger. Consequently, with immediate
eect, AlcaPower shall not be held responsible in any
way whatsoever for damage caused by means of the
abovementioned conduct.
Exemption from liability
Under no circumstances whatsoever shall AlcaPower
Distribuzione Srl be held responsible in the following
cases:
• If the product is not used properly.
• If the safety standards and regulations are not
complied with.
• If improper and reasonably foreseen uses of the
product is not considered.
• If the assembly procedure and/or electrical con-
nection are not carried out properly.
• If the correct operation of the product is not
regularly inspected.
• If repairs and/or modications are made to the
product that alter its integrity.
Serious damage or injuries!
In the event of incorrect or inappropriate electrical
connections! Electrical connections must be carried
out by paying particular attention, in accordance with
standards and regulations to safeguard your own he-
alth and safety.
Serious accidents in case of the selection of fun-
ctions and operations!
• Despite the safety protections present on the pro-
duct, check that operations caused by the incor-
rect selection of functions are not carried out.
• Select the functions so that the safety protections
can act in accordance with safety standards.
• Select the functions as described in the in-
structions.
• Any connection to other equipment must be moni-
tored to guarantee the utmost level of safety.
An error may cause high risk situations!
Before, during and after use: cables, plugs and connec-
tors must be carefully checked to avoid a short circuit
and to make sure that they are intact and have no bare
wires or parts that are even partially damaged.
Pay attention to the environment in which you are
working!
Hazardous situations may be caused by the people,
animals or materials present in the surrounding envi-
ronment in which you are using the product. Humidi-
ty, gas, vapours, fumes, liquids, noise, vibrations, high
temperatures, possible falling of materials, and explo-
sive atmospheres.
Inadvertent product start-up and/or interruption!
Hazardous situations may arise following inadvertent and
sudden start-ups or interruptions of the operational fun-
ctions of the product. Carry out inspections and check pri-
or to starting up or interrupting the operational functions
of the product.
Abnormal operational functions!
ln the event of abnormal operational functions of the
product, it is necessary to promptly interrupt the ope-
ration of the product. See the instructions in the pro-
duct-specic user manual.
Warranty: this product is covered by a warranty
under the terms of the current applicable law. In case
of need, contact the sales outlet where you bought
the product.
MADE IN P.R.C.
AlcaPower Distribuzione Srl,
Corso di Porta Vittoria 18- 20122 Milano, IT.
Iscrizione Registro delle imprese:
CF e P.IVA 02237430034
