INSTRUKCJA OBSŁUGI
HRQ-PremAIR-SENS-RH
Wersja / ver. 032021
USER'S MANUAL
HRQ-PremAIR-SENS-RH

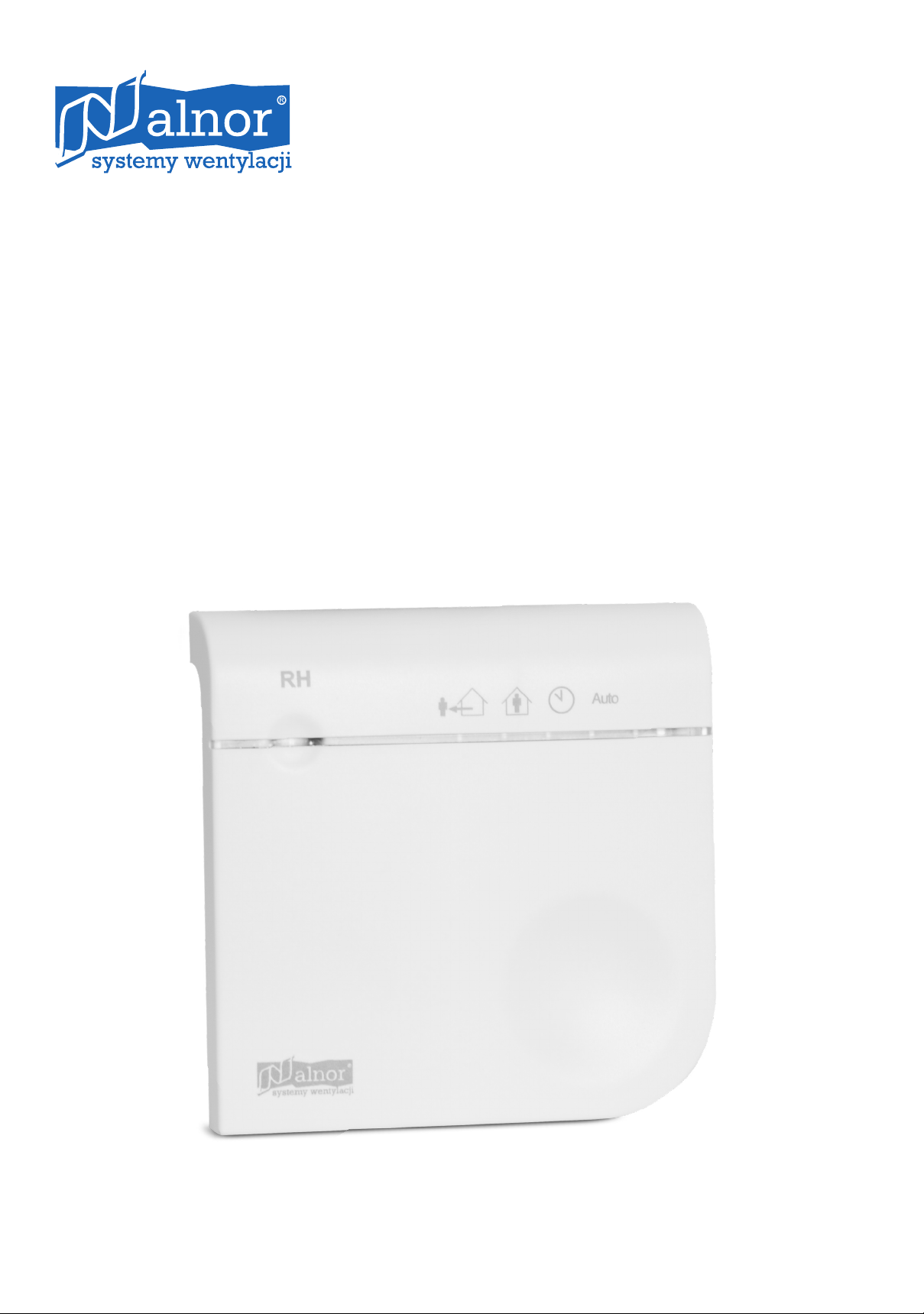

Bezprzewodowy czujnik wilgotności. Montaż ścienny. Czujnik jest jednocześnie sterownikiem centrali.
Za pomocą wielokolorowej diody LED czujnik pokazuje włączony tryb pracy rekuperatora.
Zasięg: 30m (wewnątrz domu, około 100m w otwartej przestrzeni, możliwość dokupienia anteny zewnętrznej).
AB
C

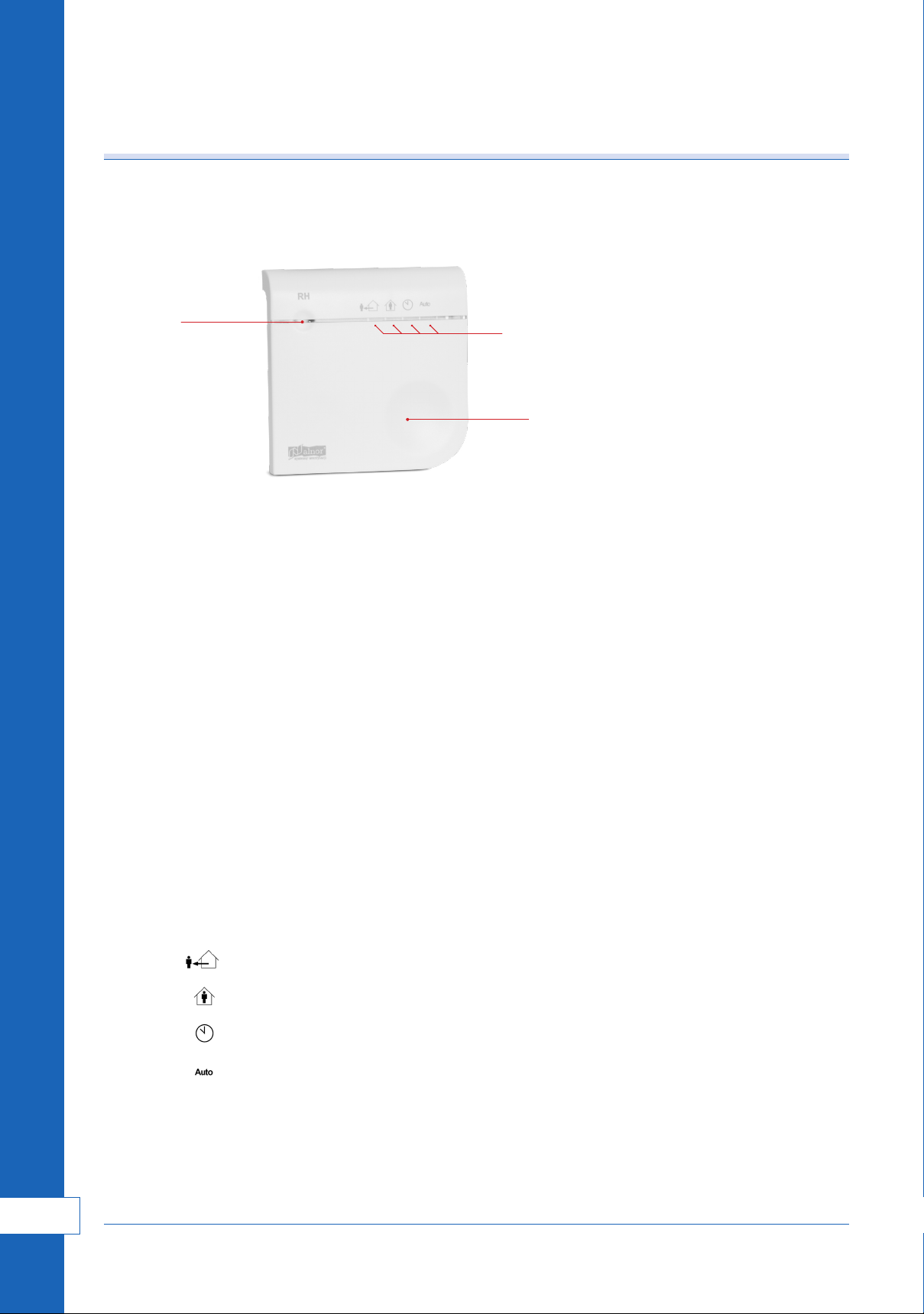

A: Dioda stanu
B: Diody trybu
C: Przycisk
1. Ogólne wskazówki dotyczące bezpieczeństwa
Urządzenie można używać jedynie w zamkniętym pomieszczeniu. Nie narażaj urządzenia na działanie deszczu
bądź wilgoci mogących spowodować zwarcie. W wyniku zwarcia może dojść do pożaru lub porażenia prądem.
Obsługa urządzenia w zakresie temperatury od 0°C do 40°C. Do czyszczenia urządzenia używać wyłącznie
miękkiej, mokrej szmatki. Nigdy nie stosować środków ściernych lub chemicznych. Nie malować urządzenia
2. Opis
Urządzenie służy do następujących celów:
1. Ustawianie poziomu wentylacji poprzez prędkość wentylatorów na podstawie wartości wprowadzonych
przez użytkownika lub zmierzonego poziomu wilgotności.
2. Ustawianie parametrów celem kontroli wentylowania.
Każda inna lub wykraczająca poza powyższą forma użytkowania jest niezgodna z przeznaczeniem urządzenia.
Zasada działania:
Łączenieurządzeniazesterownikiemcelemkontroliwentylacjiodbywasiępoprzezpołączeniebezprzewodowe.
Za pomocą przycisku i diod można odczytać i ustawić tryb sterowania, w którym aktualnie znajduje się system
wentylacji. W trybie auto urządzenie ustala poziom wentylacji na podstawie wilgotności względnej (RH).
3. Prędkości i tryby wentylacji
System wentylacji pracuje w jednym z poniżej przedstawionych trybów. W każdym z tych trybów sterownik
ustawia system wentylacji na skonfigurowany poziom wentylacji
• AWAY tryb poza domem - niska prędkość wentylatora
• HOME tryb w domu - średnia prędkość wentylatora
• ZEGAR tryb zegara - wysoka prędkość wentylatora, przez ograniczony czas
• AUTO tryb auto - zakres pomiędzy niską a wysoką prędkością wentylatora, zależnie od pomiarów
Sterownik napędza wentylator na podstawie najwyższych wartości przesłanych przez przypisany(-e) czujnik(-i)
bezprzewodowy(-e). Po uruchomieniu trybu zegara z tego urządzenia wentylacja będzie aktywna przez
30 minut.
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
2
www.alnor.com.pl
Instrukcja obsługi
HRQ-PremAIR-SENS-RH

4. Pomiar wilgotności względnej
Urządzenie w sposób ciągły mierzy wilgotność względną (RH) w powietrzu. W trybie auto urządzenie
steruje wentylacją na podstawie szeregu zmierzonych wartości: wentylacja jest uruchamiana po osiągnięciu
określonego poziomu wilgotności, albo przez jakiś czas, gdy wilgotność nagle wzrośnie.
UWAGA:
Urządzenie zapisuje skonfigurowane wartości prędkości wentylatora w sterowniku i z niego je
uzyskuje.
Urządzenie samo zapisuje nastawy RH i nie przesyła ich do innych urządzeń
!
5. Sygnały wizualne
Uruchamianie Dioda stanu Diody trybu
Stan instalacji Białe Ciągłe Auto
Wł. Wł. Wł. Wł.
Zielone Ciągłe OK
1 mignięcie Błąd przek. danych
2 mignięcia Zanieczyszczenie filtra
3 mignięcia Błąd wentylatora
4 mignięcia Błąd czujnika RH
5 mignięć Niski stan baterii
Wybór
Tryb poza domem
Wył.
•
Tryb w domu •
Tryb zegara •
Tryb Eco (Auto) •
6. Obsługa
Wyświetlenie stanu:
Przyciśnij przycisk.
Dioda stanu i diody trybu wskazują stan instalacji.
Ustawianie trybu:
1. Przyciśnij przycisk. Diody trybu wskazują następny wybór.
2. W razie potrzeby w ciągu 2 sekund przyciśnij przycisk do czasu, gdy pole wyboru wskaże żądany tryb.
3. Odczekaj 2 sekundy. Urządzenie przechodzi w żądany tryb. Dioda stanu i diody trybu wskazują stan instalacji.
7. Instalacja
UWAGA:
Nie umieszczaj urządzenia w metalowej obudowie.
1. Wciśnij zaczep i zdejmij górną część z części dolnej
W przypadku niezakładania urządzenia w puszce podtynkowej:
Gdy materiał ściany wymaga przygotowania, użyj płytki montażowej jako wzór (Rys. 1).
!
3
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Instrukcja obsługi
HRQ-PremAIR-SENS-RH

Rozruch:
1. Załóż baterie. Wszystkie diody zapalą się (ON) na czas 3 sekund (Rys. 2).
2. Zaczekaj, aż Dioda stanu wskaże tryb przypisywania. Inne wskazanie oznacza, że urządzenie zostało już
przypisane. Sposób ponownego przypisania urządzenia, zob. pkt. 8.
3. Przyciśnij przycisk. Urządzenie próbuje wykonać przypisywanie do rekuperatora. Wynik pokazany jest na
diodzie stanu urządzenia. W razie niepowodzenia połączenia, upewnij się, że rekuperator jest w trybie
przypisywania i ponów próbę.
Kolejność montażu:
1. Załóż dolną część urządzenia.
2. Przykręć dolną część za pomocą śrub (Rys. 3).
Zamknij część górną:
1. Załóż górną część urządzenia na jego część dolną.
a. Załóż zaczepy.
b. Zamknij i przyciśnij, aż rozlegnie się kliknięcie (Rys. 4).
A
B
RH
Auto
A
B
A
B
8. Konfiguracja
Rys. 2 - Włóż baterie
Rys. 1 - Otwórz osłonę bez-
pieczeństwa
Rys 3 - Użycie śrub Rys. 4 - Zamknij i przyciśnij do
chwili kliknięcia
Krok 1
Konfiguracja Dioda stanu
Diody trybu
Auto
Niska prędkość
wentylatora
Wył
•
Średnia prędkość
wentylatora •
Wysoka prędkość
wentylatora •
Przypisywanie •
Krok 2
Wartość
Nieb./czer. Niskaprędkość wentylatora Wył. 10% 20% 30% 40%
Nieb./ziel. Średnia prędkość wentylatora 30% 40% 50% 60% 70%
Czer./ziel./nieb. Wysoka prędkość wentylatora
60% 70% 80% 90% 100%
Czer./ziel. Przypisywanie
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
4
www.alnor.com.pl
Instrukcja obsługi
HRQ-PremAIR-SENS-RH

Skonfiguruj ustawienia:
1. Przyciśnij przycisk. Diody trybu wskazują następny wybór.
2. W razie potrzeby w ciągu 2 sekund przyciśnij przycisk do czasu, gdy pole wyboru wskaże pozycję do
skonfigurowania.
3. Przyciśnij i przytrzymaj przycisk do chwili, gdy dioda stanu zacznie migać na biało.
4. Zwolnij przycisk. Dioda stanu wskazuje wybraną pozycję a dioda trybu wskazuje aktualną wartość.
5. W razie potrzeby w ciągu 10 sekund przyciśnij przycisk do czasu, gdy diody trybu wskażą pozycję do
skonfigurowania.
UWAGA:
Podczas ustawiania prędkości wentylatorów, upewnij się, że średnia prędkość wentylatora wynosi
pomiędzy niską a wysoką prędkością wentylatora.
6. Odczekaj 10 sekund. Urządzenie przechodzi w żądany tryb. Dioda stanu i diody trybu wskazują stan
instalacji.
Wykonaj przypisywanie urządzenia ponownie:
1. Przyciśnij przycisk. Diody trybu wskazują następny wybór.
2. W razie potrzeby w ciągu 2 sekund przyciśnij przycisk do czasu, gdy pole wyboru wskaże 4 diodę.
3. Przyciśnij i przytrzymaj przycisk do chwili, gdy dioda stanu zacznie migać na biało.
4. Zwolnij przycisk. Dioda stanu pokazuje tryb przypisywania.
5. Przyciśnij przycisk. Urządzenie spróbuje wykonać przypisywanie do sterownika. Wynik pokazany jest na
diodzie stanu urządzenia.
Wykonaj resetowanie do ustawień fabrycznych:
1. Przyciśnij przycisk. Diody trybu wskazują następny wybór.
2. W razie potrzeby w ciągu 2 sekund przyciśnij przycisk do czasu, gdy pole wyboru wskaże 4 diodę.
3. Przyciśnij i przytrzymaj przycisk do chwili, gdy dioda stanu zacznie migać na biało.
4. Zwolnij przycisk. Dioda stanu pokazuje tryb przypisywania.
5. Przyciśnij i przytrzymaj przycisk przez 10 sekund. Dioda stanu zaświeci się na biało.
6. Zwolnij przycisk. Urządzenie anuluje przypisanie do rekuperatora i uruchomi się ponownie. Urządzenie
powróci do trybu przypisywania.
9. Dane techniczne
Wymiary:
Wymiary gabarytowe: 100 x 100 x 25 mm (H x W x D)
Waga: ± 125g
Warunki otoczenia:
Zakres temperatury roboczej: 0 do 40˚C
Zakres temperatury transportu i przechowywania: -20 do 55˚C
Wilgotność względna: 0 - 90%, niekondensująca
Stopień ochrony (IEC60529): IP30
Dane techniczne baterii:
Typ: Baterie AA, 2x
Okres użytkowania baterii: 2 lata
Parametry połączenia bezprzewodowego:
Częstotliwość przekazywania danych: 868,3 MHz
Moc wyjściowa: co najmniej 0 dBm.
Użytkowanie urządzenia poza Europą wzbronione.
!
5
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
www.alnor.com.pl
Instrukcja obsługi
HRQ-PremAIR-SENS-RH

Specyfikacja pomiaru RH:
Zakres pomiaru: 0 – 100 % RH
Dokładność pomiaru
- przy 11-89%RH: 3% RH
- przy 0-10% i 90-100%: 7% RH
Rozdzielczość pomiaru: 1%RH
Stabilność pomiaru: 1,5%RH w ciągu 5 lat

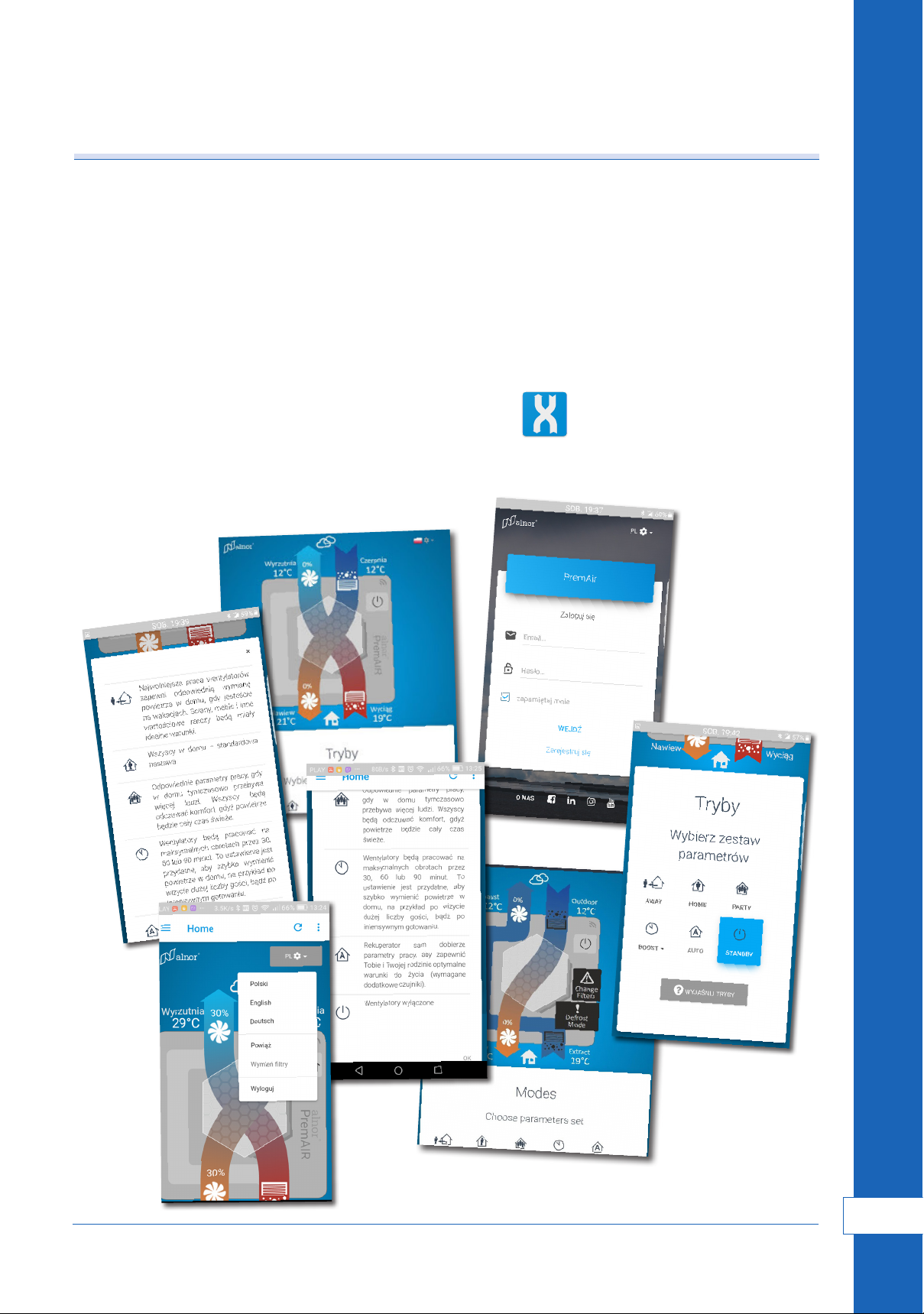

10. Aplikacja PremAIR
Dostępna do pobrania w sklepach: Google Play i App Store: PremAIR
Zrzuty z ekranu:
ALNOR
®
systemy wentylacji
jest prawnie chronionym znakiem i technicznym patentem. Prawo do zmian zastrzeżone.
6
www.alnor.com.pl
Instrukcja obsługi
HRQ-PremAIR-SENS-RH

Wireless relative humidity sensor, wall mounted. Sensor works as a unit controller and indicates the current
peration mode by means of a multicolour LED. Up to 20 wireless devices canbe connected to a single ventilation
unit. Range: 30 m (inside dwelling, 100 m in open space, additional antenna available).
AB
CA: Status LED
B: Mode LEDs
C: Touch button
1. General safety instructions
The device is designed for indoor use only. Do not expose the device to rain or moisture, to avoid short circuit.
Short circuit may cause fire or electric shock hazard. Operate the device between 0˚C and 40˚C. For cleaning
of the device use a soft damp cloth only. Never use any abrasive or chemical cleaner. Do not paint the device.
2. Description
Intended use:
The device is designed for following purposes:
1. To set the speed level of ventilation through the fan speed, based on user input or measured humidity level.
2. To set parameters for the ventilation control.
Every other or further use is not in conformance with the intended use.
Working principle:
The device communicates with the control device using wireless communications, in order to control the
ventilation. Via the button and LEDs you can read and set the mode of control that the ventilation system
currently is in. When in Auto mode, the device requests the level of ventilation based on the relative humidity (RH).
3. Ventilation speeds and modes
The ventilation system runs in one of the following modes. In each of these modes, the control device sets the
ventilation system to a configured level of ventilation
• AWAY mode Low fan speed
• HOME mode Medium fan speed
• TIMER mode High fan speed, for a restricted duration
• AUTO mode Between Low fan speed and High fan speed, based on measured values.
The control device drives the fan based on the highest of values sent by the bound wireless sensor(s).
When you start the timer mode from this device, the ventilation will be active for 30 minutes.
7
ALNOR
®
ventilation systems
is a legally protected trademark and technical patent. All rights reserved.
www.alnor.com.pl
User's manual
HRQ-PremAIR-SENS-RH

4. RH measurement
The device continuously measures the relative humidity (RH) in the air. When in Auto mode, the device
controls the ventilation based on the course of the measured values: the ventilation starts when the humidity
gets above a certain level, or for some time when the humidity suddenly increases.
NOTE:
The device stores the configured fan speed values in the control device, and requests them from
there.
The device stores the RH setpoint itself, and does not communicate this with any other device
!
5. Visual signals
Startup Status LED Mode LEDs
System status White Continuous Auto
On On On On
Green Continuous Status OK
1 flash Com. error
2 flashes Filter dirty
3 flashes Fan error
4 flashes RH sensor error
5 flashes Low battery
Selecting
Away mode
Off
•
Home mode •
Timer mode •
Eco mode (Auto) •
6. Operation
Show status:
Tap the button.
The Status LED and Mode LEDs show the status of the system.
Set mode:
From the status screen:
1. Tap the button. The mode LEDs show the next selection.
2. If needed, tap the button within 2 seconds, until the selection shows the required mode.
3. Wait 2 seconds. The device applies the requested mode. The Status LED and Mode LEDs show the status
of the system.
ALNOR
®
ventilation systems
is a legally protected trademark and technical patent. All rights reserved.
8
www.alnor.com.pl
User's manual
HRQ-PremAIR-SENS-RH

7. Installation
NOTE:
Do not place the device in a metal casing.
1. Press the clip and pull the top section from the bottom section.
When you do not place the device on a flush mounted wall box:
When the wall material needs preparation, use the mounting plate as a template (fig. 1).
Commissioning:

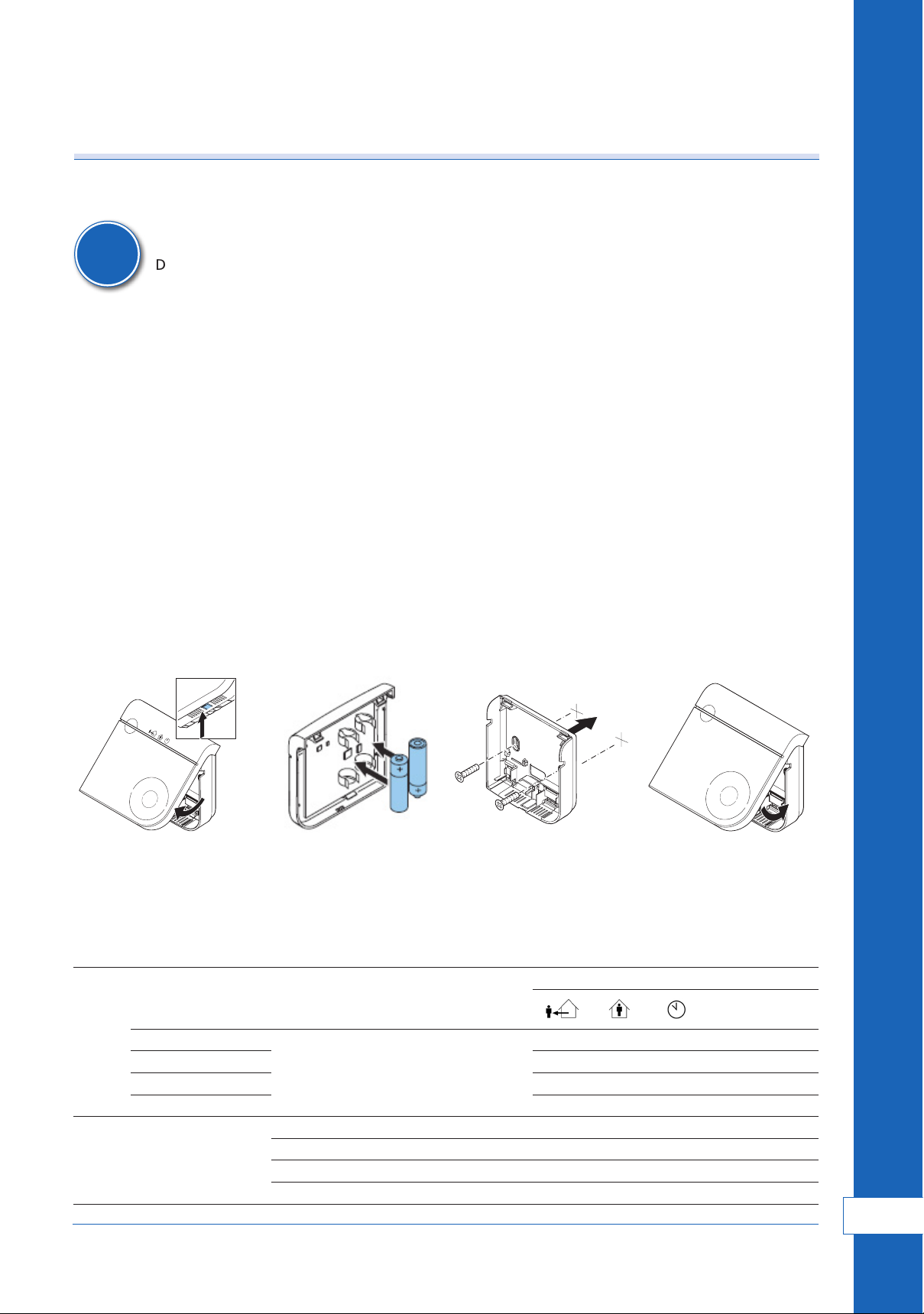

1. Place the batteries. All LEDs are ON for 3 seconds (fig. 2).
2. Wait until the status LED shows the binding mode. If the device shows another indication, the device is
already bound. See 8 on how to bind the device again.
3. Tap the button. The device tries to bind to the unit. It shows the result on the status LED. When the
communication failed, make sure that the unit is in binding mode, and retry.
Installation procedure:
1. Place the bottom section of the device.
2. Fasten the bottom section using the screws (fig. 3).
Close top section:
1. Place the top section of the device onto the bottom section.
a. Place the clips.
b. Close and press until it clicks (fig. 4).
!
A
B
RH
Auto
A
B
A
B
Figure 50 - place the battery
Figure 49 - open the safety
cover
Figure 51 - using the screw Figure 52 - close and press
until it clicks
Step 1
Configuration Status LED
Mode LEDs
Auto
Low fan speed
Off
•
Medium fan speed •
High fan speed •
Binding •
Step 2
Value
Blue/red Low fan speed Off 10% 20% 30% 40%
Blue/green Mediumfanspeed 30% 40% 50% 60% 70%
Red/green/blue Highfanspeed 60% 70% 80% 90% 100%
Red/green Binding
8. Configuration
9
ALNOR
®
ventilation systems
is a legally protected trademark and technical patent. All rights reserved.
www.alnor.com.pl
User's manual
HRQ-PremAIR-SENS-RH

Configure settings:
1. Tap the button. The mode LEDs show the next selection.
2. If needed, tap the button within 2 seconds, until the selection shows the item to configure.
3. Press and hold the button until the Status LED starts flashing white.
4. Release the button. The status LED shows the item selected, and the Mode LEDs show its current value.
5. If needed, tap the button within 10 seconds, until the Mode LEDs show the value to set.
NOTE:
When setting the fan speeds, make sure that the medium fan speed is between the low fan speed
and the high fan speed.
6. Wait 10 seconds. The device applies the configured value. The Status LED and Mode LEDs show the status
of the system.
!
Bind the device again:
1. Tap the button. The mode LEDs show the next selection.
2. If needed, tap the button within 2 seconds, until the selection shows the 4th LED.
3. Press and hold the button until the Status LED starts flashing white.
4. Release the button. The status LED shows the binding mode.
5. Tap the button. The device will try to bind to the control device. It shows the result on the status LED.
Perform a factory reset:
1. Tap the button. The mode LEDs show the next selection.
2. If needed, tap the button within 2 seconds, until the selection shows the 4th LED.
3. Press and hold the button until the Status LED starts flashing white.
4. Release the button. The status LED shows the binding mode.
5. Press and hold the button for 10 seconds.The status LED shows white.
6. Release the button. The device releases its binding and restarts. The device will return to the binding mode.
9. Technical data
Dimensions:
Overall dimensions: 100 x 100 x 25 mm (H x W x D)
Weight: ± 125g
Ambient conditions:
Operating Temperature Range: 0 to 40˚C
Shipping & Storage Temperature Range: -20 to 55˚C
Relative Humidity: 0 - 90%, non-condensing
Ingress protection (IEC60529): IP30
Battery specificatin:
Type: AA battery, 2x
Battery lifetime: 2 years
Wireless connection specifications:
Communication frequency: 868.3 MHz
Output power: at least 0 dBm.
You are not allowed to use the device outside of Europe.
ALNOR
®
ventilation systems
is a legally protected trademark and technical patent. All rights reserved.
10
www.alnor.com.pl
User's manual
HRQ-PremAIR-SENS-RH
