Alpha tools A-SD 3,6 Li User manual

A-SD 3,6 Li
Art.-Nr.: 45.107.21 I.-Nr.: 11016
7
DE Originalbetriebsanleitung
Akkuschrauber
GB Original operating instructions
Cordless screwdriver
ES Manual de instrucciones original
Atornillador con batería
HU Eredeti használati utasítás
Akkucsavarozó
CZ Originální návod k obsluze
Akumulátorový šroubovák
TR Orijinal Kullanma Talimatı
Akülü vidalama makinesi
Anl_A_SD_3_6_Li_SPK7.indb 1Anl_A_SD_3_6_Li_SPK7.indb 1 26.04.2017 10:42:0326.04.2017 10:42:03

- 2 -
1
2
87
3
14 5
5
8
6
32
4
Anl_A_SD_3_6_Li_SPK7.indb 2Anl_A_SD_3_6_Li_SPK7.indb 2 26.04.2017 10:42:0426.04.2017 10:42:04

- 3 -
4 5
5
3
6
1 A
Anl_A_SD_3_6_Li_SPK7.indb 3Anl_A_SD_3_6_Li_SPK7.indb 3 26.04.2017 10:42:0626.04.2017 10:42:06

DE
- 4 -

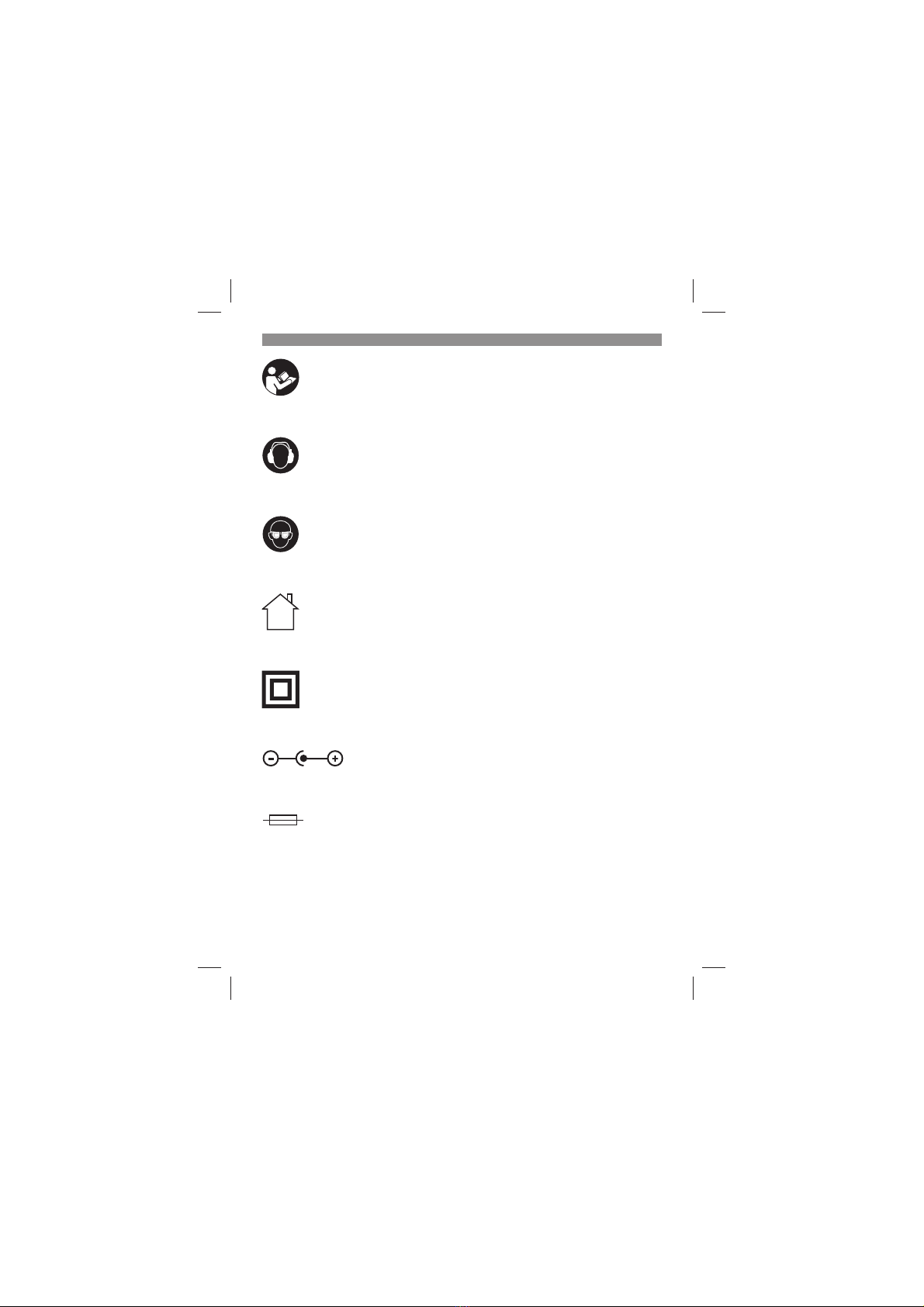

Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen
Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät
heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken.
Nur für den Gebrauch in trockenen Räumen.
Schutzklasse II
Ausgang-Stecker des Ladegeräts (Gleichstrom): Äußerer Teil des Steckers ist negativ,
und innerer Teil ist positiv gepolt.
130°
Wenn die Temperatur des Ladegeräts höher als 130 °C ist, wird der Temperaturschutz
aktiviert. Die Stromzufuhr zum Ausgang wird unterbrochen.
Anl_A_SD_3_6_Li_SPK7.indb 4Anl_A_SD_3_6_Li_SPK7.indb 4 26.04.2017 10:42:0826.04.2017 10:42:08

DE
- 5 -
Gefahr!
Beim Benutzen von Geräten müssen einige Si-
cherheitsvorkehrungen eingehalten werden, um
Verletzungen und Schäden zu verhindern. Lesen
Sie diese Bedienungsanleitung / Sicherheitshin-
weise deshalb sorgfältig durch. Bewahren Sie die-
se gut auf, damit Ihnen die Informationen jederzeit
zur Verfügung stehen. Falls Sie das Gerät an an-
dere Personen übergeben sollten, händigen Sie
diese Bedienungsanleitung / Sicherheitshinweise
bitte mit aus.Wir übernehmen keine Haftung für
Unfälle oder Schäden, die durch Nichtbeachten
dieser Anleitung und den Sicherheitshinweisen
entstehen.
1. Sicherheitshinweise
Die entsprechenden Sicherheitshinweise finden
Sie im beiliegenden Heftchen!
Gefahr!
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für
die Zukunft auf.
2. Gerätebeschreibung und
Lieferumfang
2.1 Gerätebeschreibung (Bild 1)
1. Bit-Aufnahme
2. Lampe
3. Ein-/Ausschalter Lampe
4. Ladegerät
5. Akku-Kapazitätsanzeige
6. Schalter Akku-Kapazitätsanzeige
7. Ladeanschluss
8. Ein-/Ausschalter / Umschalter Links/Rechts-
lauf
2.2 Lieferumfang
Bitte überprüfen Sie die Vollständigkeit des Arti-
kels anhand des beschriebenen Lieferumfangs.
Bei Fehlteilen wenden Sie sich bitte spätestens
innerhalb von 5 Arbeitstagen nach Kauf des Arti-
kels unter Vorlage eines gültigen Kaufbeleges an
unser Service Center oder an die Verkaufstelle,
bei der Sie das Gerät erworben haben. Bitte
beachten Sie hierzu die Gewährleistungstabelle
in den Service-Informationen am Ende der An-
leitung.
• Öffnen Sie die Verpackung und nehmen Sie
das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial so-
wie Verpackungs-/ und Transportsicherungen
(falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollstän-
dig ist.
• Kontrollieren Sie das Gerät und die Zubehör-
teile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglich-
keit bis zum Ablauf der Garantiezeit auf.
Gefahr!
Gerät und Verpackungsmaterial sind kein
Kinderspielzeug! Kinder dürfen nicht mit
Kunststoffbeuteln, Folien und Kleinteilen
spielen! Es besteht Verschluckungs- und Er-
stickungsgefahr!
• Akkuschrauber
• Ladegerät
• Originalbetriebsanleitung
• Sicherheitshinweise
3. Bestimmungsgemäße
Verwendung
Der Akkuschrauber ist geeignet zum Eindrehen
und Lösen von Schrauben.
Die Maschine darf nur nach ihrer Bestimmung
verwendet werden. Jede weitere darüber hinaus-
gehende Verwendung ist nicht bestimmungsge-
mäß. Für daraus hervorgerufene Schäden oder
Verletzungen aller Art haftet der Benutzer/Bedie-
ner und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, hand-
werklichen oder industriellen Einsatz konstruiert
wurden.Wir übernehmen keine Gewährleistung,
wenn das Gerät in Gewerbe-, Handwerks- oder
Industriebetrieben sowie bei gleichzusetzenden
Tätigkeiten eingesetzt wird.
Anl_A_SD_3_6_Li_SPK7.indb 5Anl_A_SD_3_6_Li_SPK7.indb 5 26.04.2017 10:42:0926.04.2017 10:42:09

DE
- 6 -
4. Technische Daten
Spannungsversorgung Motor:................3,6 V d.c.
Leerlauf-Drehzahl:..................................200 min-1
Rechts- Links-Lauf:............................................ja
Ladespannung Akku:................................5 V d.c.
Ladestrom Akku:...................................... 400 mA
Netzspannung Ladegerät: ..100-240 V~ 50-60 Hz
Ladezeit:.................................................. 3-5 Std.
Kapazität des Akkus: ................................. 1,5 Ah
Akkutyp:...................................................... Li-Ion
Gewicht:......................................................0,4 kg
Gefahr!
Geräusch und Vibration
Die Geräusch- und Vibrationswerte wurden ent-
sprechend EN 60745 ermittelt.
Schalldruckpegel LpA.............................. 57 dB(A)
Unsicherheit KpA............................................3 dB
Schallleistungspegel LWA ........................ 68 dB(A)
Unsicherheit KWA ...........................................3 dB
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust be-
wirken.
Schwingungsgesamtwerte (Vektorsumme dreier
Richtungen) ermittelt entsprechend EN 60745.
Schrauben ohne Schlag
Schwingungsemissionswert ah ≤2,5 m/s2
Unsicherheit K = 1,5 m/s2
Der angegebene Schwingungsemissionswert ist
nach einem genormten Prüfverfahren gemessen
worden und kann sich, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet
wird, ändern und in Ausnahmefällen über dem
angegebenen Wert liegen.
Der angegebene Schwingungsemissionswert
kann zum Vergleich eines Elektrowerkzeuges mit
einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschätzung der
Beeinträchtigung verwendet werden.
Beschränken Sie die Geräuschentwicklung
und Vibration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmä-
ßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls über-
prüfen.
• Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
• Tragen Sie Handschuhe.
Vorsicht!
Restrisiken
Auch wenn Sie dieses Elektrowerkzeug
vorschriftsmäßig bedienen, bleiben immer
Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise
und Ausführung dieses Elektrowerkzeuges
auftreten:
1. Lungenschäden, falls keine geeignete Staub-
schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehör-
schutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-
Schwingungen resultieren, falls das Gerät
über einen längeren Zeitraum verwendet wird
oder nicht ordnungsgemäß geführt und ge-
wartet wird.
5. Vor Inbetriebnahme
Gefahr!
Lesen Sie vor der Inbetriebnahme Ihres Ak-
kuschraubers unbedingt diese Hinweise:
1. Laden Sie den Akku-Pack nur mit dem mitge-
lieferten Ladegerät.
2. Nur einwandfreie und geeignete Schrauber-
bits verwenden.
3. Beim Schrauben in Wänden und Mauern
diese auf verborgene Strom-, Gas- und Was-
serleitung überprüfen.
6. Bedienung
6.1 Laden des Akkus (Abb. 2)
Der Akku ist gegen Tiefentladung geschützt. Eine
integrierte Schutzschaltung schaltet das Gerät
automatisch aus, wenn der Akku entladen ist.
Die Bit-Aufnahme dreht sich in diesem Fall nicht
mehr.
Anl_A_SD_3_6_Li_SPK7.indb 6Anl_A_SD_3_6_Li_SPK7.indb 6 26.04.2017 10:42:0926.04.2017 10:42:09

DE
- 7 -
Hinweis! Betätigen Sie den Ein-/Ausschalter
nicht mehr, wenn die Schutzschaltung das Gerät
abgeschaltet hat. Dies kann zu Schäden am Akku
führen.
Vergleichen Sie, ob die auf dem Typenschild an-
gegebene Netzspannung mit der vorhandenen
Netzspannung übereinstimmt. Stecken Sie das
Ladegerät in die Steckdose und verbinden Sie
das Ladekabel mit dem Ladeanschluss.
Der Ladevorgang beginnt sobald das Ladekabel
mit dem Ladeadapter verbunden ist.
Die rote LED (5) signalisiert, dass der Akku ge-
laden wird. Nach erfolgter Ladung erlischt die
Ladekontrolllampe (5).
Hinweis! Während des Ladevorgangs kann sich
der Handgriffetwas erwärmen, dies ist jedoch
normal.
Sollte das Laden des Akkus nicht möglich sein,
überprüfen Sie bitte
• ob an der Steckdose die Netzspannung vor-
handen ist
• ob ein einwandfreier Kontakt an den Lade-
kontakten des Ladegerätes vorhanden ist.
Sollte das Laden des Akkus immer noch nicht
möglich sein, bitten wir Sie,
• das Ladegerät
• und den Schrauber
an unseren Kundendienst zu senden.
Im Interesse einer langen Lebensdauer des
Akkus sollten Sie für eine rechtzeitige Wiederauf-
ladung des Akkus sorgen. Dies ist auf jeden Fall
notwendig, wenn Sie feststellen, dass die Leis-
tung des Akkuschraubers nachlässt.
6.2 Ein-Aus-Drehrichtungsschalter (Bild 3/
Pos. 8)
Sie können zwischen Links-und Rechtslauf wäh-
len. Um eine Beschädigung des Getriebes zu
vermeiden, soll die Drehrichtung nur im Stillstand
umgeschaltet werden.
6.3 LED-Licht (Bild 1/Pos. 2)
Das LED-Licht (2) ermöglicht das Ausleuchten
der Schraubstelle bei ungünstigen Lichtverhält-
nissen. Zum Einschalten schieben Sie den Schal-
ter (3) nach vorne, zum Ausschalten ziehen Sie
ihn wieder zurück.
Hinweis!
Das eingeschaltete LED-Licht leuchtet nur bei
gedrücktem Ein-/Ausschalter (8).
6.4 Werkzeugwechsel (Bild 5)
Achtung! Stecken Sie den Bit (A) in die Bit-Auf-
nahme (1). Ziehen Sie den Bit (A) zum Entfernen
wieder aus der Bit-Aufnahme (1) heraus.
6.5 Schrauben:
Verwenden Sie am besten Schrauben mit Selbst-
zentrierung (z. B.Torx, Kreuzschlitz), welches ein
sicheres Arbeiten gewährleistet. Achten Sie dar-
auf, dass der verwendete Bit und die Schraube in
Form und Größe übereinstimmen.
6.6 Akku-Kapazitätsanzeige (Bild 4/ Pos. 5)
Akkuschrauber vom Ladegerät bzw. Ladestation
entfernen.
Drücken Sie auf den Schalter für Akku-Kapazi-
tätsanzeige (6). Die Akku-Kapazitätsanzeige (5)
signalisiert ihnen den Ladezustand des Akkus
anhand von 3 farbigen LED`s.
Alle LED`s leuchten:
Der Akku ist voll aufgeladen.
Gelbe und rote LED leuchten:
Der Akku verfügt über ausreichende Restladung.
Rote LED:
Der Akku ist leer, laden Sie den Akku auf.
Anl_A_SD_3_6_Li_SPK7.indb 7Anl_A_SD_3_6_Li_SPK7.indb 7 26.04.2017 10:42:0926.04.2017 10:42:09

DE
- 8 -
7. Reinigung, Wartung und
Ersatzteilbestellung
Gefahr!
Ziehen Sie vor allen Reinigungsarbeiten den
Netzstecker.
7.1 Reinigung
• Halten Sie Schutzvorrichtungen, Luftschlitze
und Motorengehäuse so staub- und schmutz-
frei wie möglich. Reiben Sie das Gerät mit
einem sauberen Tuch ab oder blasen Sie es
mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt
nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem
feuchten Tuch und etwas Schmierseife.Ver-
wenden Sie keine Reinigungs- oder Lösungs-
mittel; diese könnten die Kunststoffteile des
Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen
kann. Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektrischen
Schlages.
7.2 Wartung
Im Geräteinneren befinden sich keine weiteren zu
wartenden Teile.
7.3 Ersatzteilbestellung:
Bei der Ersatzteilbestellung sollten folgende An-
gaben gemacht werden;
• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
• Ersatzteilnummer des erforderlichen Ersatz-
teils
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info
8. Entsorgung und
Wiederverwertung
Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpa-
ckung ist Rohstoffund ist somit wieder verwend-
bar oder kann dem Rohstoffkreislauf zurückge-
führt werden. Das Gerät und dessen Zubehör
bestehen aus verschiedenen Materialien, wie
z.B. Metall und Kunststoffe.Defekte Geräte ge-
hören nicht in den Hausmüll. Zur fachgerechten
Entsorgung sollte das Gerät an einer geeigneten
Sammelstellen abgegeben werden.Wenn Ihnen
keine Sammelstelle bekannt ist, sollten Sie bei
der Gemeindeverwaltung nachfragen.
9 .Lagerung
Lagern Sie das Gerät und dessen Zubehör an
einem dunklen, trockenen und frostfreiem Ort. Die
optimale Lagertemperatur liegt zwischen 5 und
30 ˚C. Bewahren Sie das Elektrowerkzeug in der
Originalverpackung auf.
Anl_A_SD_3_6_Li_SPK7.indb 8Anl_A_SD_3_6_Li_SPK7.indb 8 26.04.2017 10:42:0926.04.2017 10:42:09

DE
- 9 -
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-
gerechten Wiederverwertung zugeführt werden.
Recycling-Alternative zur Rücksendeaufforderung:
Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-
rechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer
Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-
schafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und
Hilfsmittel ohne Elektrobestandteile.
Diese Sendung enthält Lithium-Ionen-Batterien.
Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam
behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-
stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.
Für zusätzliche Informationen rufen Sie bitte: 0049 1807 10 20 20 66 (Festnetzpreis: 14 ct/min, Mobil-
funkpreise maximal: 42 ct/min) Außerhalb Deutschlands fallen stattdessen Gebühren für ein reguläres
Gespräch ins dt. Festnetz an.
Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,
auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.
Technische Änderungen vorbehalten
Anl_A_SD_3_6_Li_SPK7.indb 9Anl_A_SD_3_6_Li_SPK7.indb 9 26.04.2017 10:42:0926.04.2017 10:42:09

DE
- 10 -
Service-Informationen
Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-
Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-
Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-
rialien zur Verfügung.
Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.
Kategorie Beispiel
Verschleißteile* Bohrfutter, Akku
Verbrauchsmaterial/ Verbrauchsteile* Bit-Einsätze/Bohrer
Fehlteile
* nicht zwingend im Lieferumfang enthalten!
Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.
Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende
Fragen:
• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
Beschreiben Sie diese Fehlfunktion.
Anl_A_SD_3_6_Li_SPK7.indb 10Anl_A_SD_3_6_Li_SPK7.indb 10 26.04.2017 10:42:0926.04.2017 10:42:09

DE
- 11 -
Garantieurkunde
Sehr geehrte Kundin, sehr geehrter Kunde,
unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht
einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter
der auf dieser Garantiekarte angegebenen Adresse, oder an die Verkaufstelle, bei der Sie das Gerät
erworben haben, zu wenden. Für die Geltendmachung von Garantieansprüchen gilt folgendes:
1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,
die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit
nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.
Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre
gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-
tieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-
en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach
unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-
schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,
handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht
zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-
trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.
3. Von unserer Garantie ausgenommen sind:
- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-
gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine
falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-
mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde
Pflege und Wartung entstanden sind.
- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-
lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),
Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),
Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden
sind.
- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder
sonstigen natürlichen Verschleiß zurückzuführen sind.
4. Die Garantiezeit beträgt 5 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche
sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt
haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-
rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer
Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät
oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-
Services.
5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:
www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-
geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-
den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.
Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-
riertes oder neues Gerät zurück.
Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-
mäß den Service-Informationen dieser Bedienungsanleitung.
iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)
E-Mail: [email protected] · Internet: www.isc-gmbh.info
Anl_A_SD_3_6_Li_SPK7.indb 11Anl_A_SD_3_6_Li_SPK7.indb 11 26.04.2017 10:42:0926.04.2017 10:42:09

GB
- 12 -
Danger! - Read the operating instructions to reduce the risk of inquiry
Caution! Wear ear-muffs. The impact of noise can cause damage to hearing.
Caution! Wear safety goggles. Sparks generated during working or splinters, chips and dust emitted
by the device can cause loss of sight.
For use in dry rooms only
Safety class II
Output connector of the charging unit (direct current):The outer part of the connector is the negative
pole and the inner part is the positive pole.
130°
If the temperature of the charging unit rises above 130 °C, the overtemperature cut-out will be activated.
The supply of current to the output is then interrupted.
Anl_A_SD_3_6_Li_SPK7.indb 12Anl_A_SD_3_6_Li_SPK7.indb 12 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 13 -
Danger!
When using the equipment, a few safety pre-
cautions must be observed to avoid injuries and
damage. Please read the complete operating
instructions and safety regulations with due care.
Keep this manual in a safe place, so that the in-
formation is available at all times. If you give the
equipment to any other person, hand over these
operating instructions and safety regulations as
well.We cannot accept any liability for damage
or accidents which arise due to a failure to follow
these instructions and the safety instructions.
1. Safety regulations
The corresponding safety information can be
found in the enclosed booklet.
Danger!
Read all safety regulations and instructions.
Any errors made in following the safety regula-
tions and instructions may result in an electric
shock, fire and/or serious injury.
Keep all safety regulations and instructions
in a safe place for future use.
2. Layout and items supplied
2.1 Layout (Fig. 1)
1. Bit chuck
2. Lamp
3. ON/OFF switch for lamp
4. Charging unit
5. Battery capacity indicator
6. Switch for battery capacity indicator
7. Charging connection
8. On/Offswitch / Clockwise/Counter-clockwise
selector switch
2.2 Items supplied
Please check that the article is complete as
specified in the scope of delivery. If parts are
missing, please contact our service center or the
sales outlet where you made your purchase at
the latest within 5 working days after purchasing
the product and upon presentation of a valid bill
of purchase. Also, refer to the warranty table in
the service information at the end of the operating
instructions.
• Open the packaging and take out the equip-
ment with care.
• Remove the packaging material and any
packaging and/or transportation braces (if
available).
• Check to see if all items are supplied.
• Inspect the equipment and accessories for
transport damage.
• If possible, please keep the packaging until
the end of the guarantee period.
Danger!
The equipment and packaging material are
not toys. Do not let children play with plastic
bags, foils or small parts.There is a danger of
swallowing or suffocating!
• Cordless screwdriver
• Charging unit
• Original operating instructions
• Safety information
3. Proper use
The cordless screwdriver is designed for tighte-
ning and undoing screws.
The equipment is to be used only for its prescri-
bed purpose. Any other use is deemed to be a
case of misuse.The user / operator and not the
manufacturer will be liable for any damage or inju-
ries of any kind caused as a result of this.
Please note that our equipment has not been de-
signed for use in commercial, trade or industrial
applications. Our warranty will be voided if the
machine is used in commercial, trade or industrial
businesses or for equivalent purposes.
4. Technical data
Motor power supply: ..............................3.6 V d.c.
Idling speed: ..........................................200 min-1
Clockwise/counter-clockwise: ........................Yes
Battery charge voltage: ............................5 V d.c.
Battery charge current: ............................400 mA
Charging unit supply voltage: ..............................
............................................100-240 V~ 50-60 Hz
Charging time: ...................................... 3-5 hours
Battery capacity ......................................... 1.5 Ah
Battery type: .......................................Lithium-ion
Weight: .......................................................0.4 kg
Anl_A_SD_3_6_Li_SPK7.indb 13Anl_A_SD_3_6_Li_SPK7.indb 13 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 14 -
Danger!
Sound and vibration
Sound and vibration values were measured in
accordance with EN 60745.
LpA sound pressure level ........................ 57 dB(A)
KpA uncertainty ............................................. 3 dB
LWA sound power level .......................... 68 dB(A)
KWA uncertainty .............................................3 dB
Wear ear-muffs.
The impact of noise can cause damage to hea-
ring.
Total vibration values (vector sum of three direc-
tions) determined in accordance with EN 60745.
Screwing without hammer action
Vibration emission value ah≤2,5 m/s2
K uncertainty = 1.5 m/s2
The specified vibration value was established in
accordance with a standardized testing method. It
may change according to how the electric equip-
ment is used and may exceed the specified value
in exceptional circumstances.
The specified vibration value can be used to
compare the equipment with other electric power
tools.
The specified vibration value can be used for initi-
al assessment of a harmful effect.
Keep the noise emissions and vibrations to a
minimum.
• Only use appliances which are in perfect wor-
king order.
• Service and clean the appliance regularly.
• Adapt your working style to suit the appliance.
• Do not overload the appliance.
• Have the appliance serviced whenever ne-
cessary.
• Switch the appliance off when it is not in use.
• Wear protective gloves.
Caution!
Residual risks
Even if you use this electric power tool in
accordance with instructions, certain resi-
dual risks cannot be rules out. The following
hazards may arise in connection with the
equipment’s construction and layout:
1. Lung damage if no suitable protective dust
mask is used.
2. Damage to hearing if no suitable ear protec-
tion is used.
3. Health damage caused by hand-arm vib-
rations if the equipment is used over a pro-
longed period or is not properly guided and
maintained.
5. Before starting the equipment
Danger!
Be sure to read the following information before
you put the cordless screwdriver into operation:
1. Charge the battery only with the charging unit
supplied.
2. Only ever use screwdriver bits which are
suitable for the purpose and in faultless con-
dition.
3. Before you begin to screw in walls and ma-
sonry, check for concealed electric wiring,
gas pipes and water pipes.
6. Operation
6.1 Charging the battery (Fig. 2)
The battery is protected from exhaustive dischar-
ge. An integrated protective circuit automatically
switches offthe equipment when the battery is
flat. In this case the bit chuck will cease to turn.
Notice! Do not press the On/Offswitch any more
if the protective circuit has tripped.This may da-
mage the battery.
Check that your mains voltage is the same as that
marked on the rating plate of the battery charger.
Plug the battery charger in the plug socket and
connect the charging cable to the charging con-
nection.The charging process starts as soon as
the charging cable is connected to the charging
adapter.
The red LED (5) will come on to indicate that the
battery pack is being charged.
The charging control lamp (5) goes out when
charging is completed.
Notice! The handle may become a little warm du-
ring the charging process.This is normal.
Anl_A_SD_3_6_Li_SPK7.indb 14Anl_A_SD_3_6_Li_SPK7.indb 14 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 15 -
If the battery fails to charge, please check
• whether there is voltage at the socket outlet
• whether there is good contact at the charging
contacts of the charging unit
If the battery still fails to charge, send
• the charging unit
• and the screwdriver
to our customer service center.
Timely recharging of the battery will help it serve
you well for a long time.You must recharge the
battery when you notice that the power of the
cordless screwdriver drops.
6.2 ON/OFF changeover switch (Fig. 3/Item 8)
You can select between clockwise and counter-
clockwise rotation.
Change the direction of rotation only when the
equipment is at a standstill. If you fail to observe
this point, the gearing may become damaged.
6.3 LED lamp (Fig. 1/Item 2)
The LED lamp (2) can be used in poor lighting
conditions to illuminate the area where you want
to screw. To switch on, push the switch (3) for-
wards; to switch off, pull the switch back again.
Important!
When the LED lamp is switched on, it will only
light up if the ON/OFF switch is pressed (8).
6.4 Changing the tool (Fig. 5)
Important!
Insert the bit (A) into the bit chuck (1).
To remove the bit (A), pull it back out of the bit
chuck (1).
6.5 Screwdriving
We recommend using self-centering screws (e.g.
Torx screws, recessed head screws) designed
for reliable working. Be sure to use a bit that mat-
ches the screw in shape and size. Set the torque,
as described elsewhere in these operating inst-
ructions, to suit the size of screw.
6.6 Battery capacity indicator (Fig. 4/Item 5)
Remove the cordless screwdriver from the char-
ging unit/charging station.
Press the button for the battery capacity indicator
(6).The battery capacity indicator (5) indicates
the charge state of the battery on 3 colored LEDs.
All the LEDs are lit:
The battery is fully charged.
The yellow and red LEDs are lit:
The battery has an adequate remaining charge.
Red LED:
The battery is empty, recharge the battery.
7. Cleaning, maintenance and
ordering of spare parts
Danger!
Always pull out the mains power plug before star-
ting any cleaning work.
7.1 Cleaning
• Keep all safety devices, air vents and the
motor housing free of dirt and dust as far as
possible.Wipe the equipment with a clean
cloth or blow it with compressed air at low
pressure.
• We recommend that you clean the device
immediately each time you have finished
using it.
• Clean the equipment regularly with a moist
cloth and some soft soap. Do not use
cleaning agents or solvents; these could at-
tack the plastic parts of the equipment. Ensu-
re that no water can seep into the device.The
ingress of water into an electric tool increases
the risk of an electric shock.
7.2 Maintenance
There are no parts inside the equipment which
require additional maintenance.
7.3 Ordering replacement parts:
Please quote the following data when ordering
replacement parts:
• Type of machine
• Article number of the machine
• Identification number of the machine
• Replacement part number of the part required
For our latest prices and information please go to
www.isc-gmbh.info
Anl_A_SD_3_6_Li_SPK7.indb 15Anl_A_SD_3_6_Li_SPK7.indb 15 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 16 -
8. Disposal and recycling
The equipment is supplied in packaging to pre-
vent it from being damaged in transit.The raw
materials in this packaging can be reused or
recycled.The equipment and its accessories are
made of various types of material, such as metal
and plastic. Never place defective equipment in
your household refuse.The equipment should
be taken to a suitable collection center for proper
disposal. If you do not know the whereabouts of
such a collection point, you should ask in your
local council offices.
9. Storage
Store the equipment and accessories in a dark
and dry place at above freezing temperature.The
ideal storage temperature is between 5 and 30
°C. Store the electric tool in its original packaging.
Anl_A_SD_3_6_Li_SPK7.indb 16Anl_A_SD_3_6_Li_SPK7.indb 16 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 17 -
For EU countries only
Never place any electric power tools in your household refuse.
To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and
its implementation in national laws, old electric power tools have to be separated from other waste and
disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.
Recycling alternative to the return request:
As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment
must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.
The old equipment can be returned to a suitable collection point that will dispose of the equipment in
accordance with the national recycling and waste disposal regulations.This does not apply to any ac-
cessories or aids without electrical components supplied with the old equipment.
This consignment contains lithium-ion batteries.
In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle
with care. Danger of ignition in case of damage to the consignment package. If the consignment packa-
ge is damaged: Check and if necessary repackage. For further information contact: 0049 1807 10 20 20
66 (fixed network 14 ct/min, mobile phone max. 42 ct/min) Outside Germany charges will apply instead
for a regular call to a landline number in Germany.
The reprinting or reproduction by any other means, in whole or in part, of documentation and papers
accompanying products is permitted only with the express consent of the iSC GmbH.
Subject to technical changes
Anl_A_SD_3_6_Li_SPK7.indb 17Anl_A_SD_3_6_Li_SPK7.indb 17 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 18 -
Service information
We have competent service partners in all countries named on the guarantee certificate whose contact
details can also be found on the guarantee certificate.These partners will help you with all service re-
quests such as repairs, spare and wearing part orders or the purchase of consumables.
Please note that the following parts of this product are subject to normal or natural wear and that the
following parts are therefore also required for use as consumables.
Category Example
Wear parts* Drill chuck, Battery
Consumables* Bit inserts/drill bits
Missing parts
* Not necessarily included in the scope of delivery!
In the effect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-
ase ensure that you provide a precise description of the problem and answer the following questions in
all cases:
• Did the equipment work at all or was it defective from the beginning?
• Did you notice anything (symptom or defect) prior to the failure?
• What malfunction does the equipment have in your opinion (main symptom)?
Describe this malfunction.
Anl_A_SD_3_6_Li_SPK7.indb 18Anl_A_SD_3_6_Li_SPK7.indb 18 26.04.2017 10:42:1026.04.2017 10:42:10

GB
- 19 -
Warranty certificate
Dear Customer,
All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the
unlikely event that your device develops a fault, please contact our service department at the address
shown on this guarantee card or the sales outlet from where you bought the device. Please note the fol-
lowing terms under which guarantee claims can be made:
1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product
neither for their commercial activities nor for any other self-employed activities.These warranty
terms regulate additional warranty services, which the manufacturer mentioned below promises to
buyers of its new products in addition to their statutory rights of guarantee.Your statutory guarantee
claims are not affected by this guarantee. Our guarantee is free of charge to you.
2. The warranty services cover only defects due to material or manufacturing faults on a product which
you have bought from the manufacturer mentioned below and are limited to either the rectification of
said defects on the product or the replacement of the product, whichever we prefer.
Please note that our devices are not designed for use in commercial, trade or professional applica-
tions. A guarantee contract will not be created if the device has been used by commercial, trade or
industrial business or has been exposed to similar stresses during the guarantee period.
3. The following are not covered by our guarantee:
- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect
installation, a failure to follow the operating instructions (for example connecting it to an incorrect
mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-
posing the device to abnormal environmental conditions or by lack of care and maintenance.
- Damage to the device caused by abuse or incorrect use (for example overloading the device or the
use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,
stones or dust, transport damage), the use of force or damage caused by external forces (for ex-
ample by dropping it).
- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal
use of the device.
4. The guarantee is valid for a period of 60 months starting from the purchase date of the device. Gu-
arantee claims should be submitted before the end of the guarantee period within two weeks of the
defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.
The original guarantee period remains applicable to the device even if repairs are carried out or
parts are replaced. In such cases, the work performed or parts fitted will not result in an extension
of the guarantee period, and no new guarantee will become active for the work performed or parts
fitted.This also applies if an on-site service is used.
5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.
Please keep your bill of purchase or other proof of purchase for the new device. Devices that are
returned without proof of purchase or without a rating plate shall not be covered by the guarantee,
because appropriate identification will not be possible. If the defect is covered by our guarantee,
then the item in question will either be repaired immediately and returned to you or we will send you
a new replacement.
Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as
set out in the service information in these operating instructions.
Anl_A_SD_3_6_Li_SPK7.indb 19Anl_A_SD_3_6_Li_SPK7.indb 19 26.04.2017 10:42:1126.04.2017 10:42:11

ES
- 20 -
Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños
Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído.
Cuidado! Llevar gafas de protección. Durante el trabajo, la expulsión de chispas, astillas, virutas y
polvo por el aparato pueden provocar pérdida de vista.
Utilizar únicamente en espacios secos
Clase de protección II
Enchufe de salida del cargador (corriente continua): La parte externa del enchufe tiene polaridad nega-
tiva y la interna, positiva.
130°
Si la temperatura del cargador supera los 130 °C, la protección de temperatura se activa. La alimentaci-
ón de corriente hacia la salida se interrumpe.
Anl_A_SD_3_6_Li_SPK7.indb 20Anl_A_SD_3_6_Li_SPK7.indb 20 26.04.2017 10:42:1126.04.2017 10:42:11
