Características

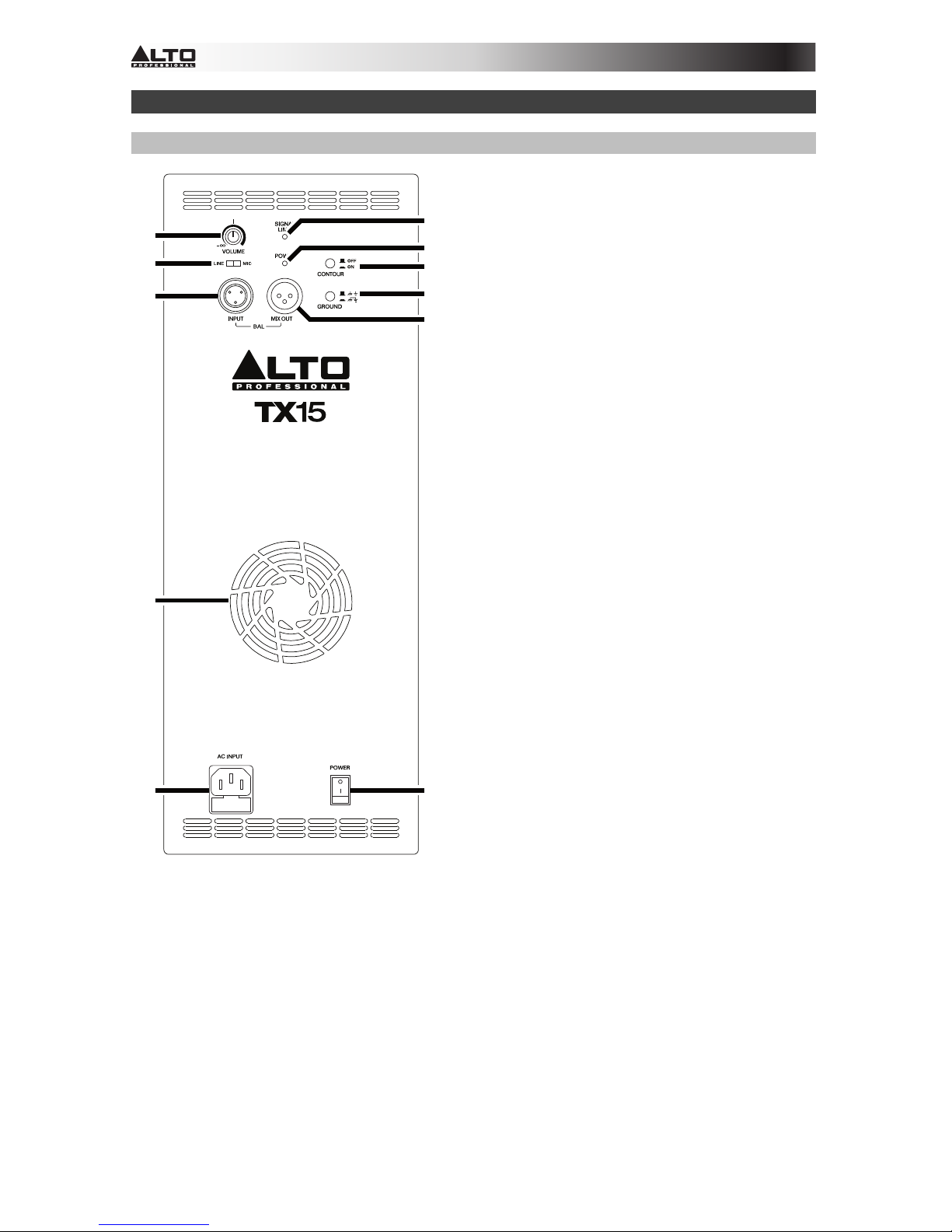

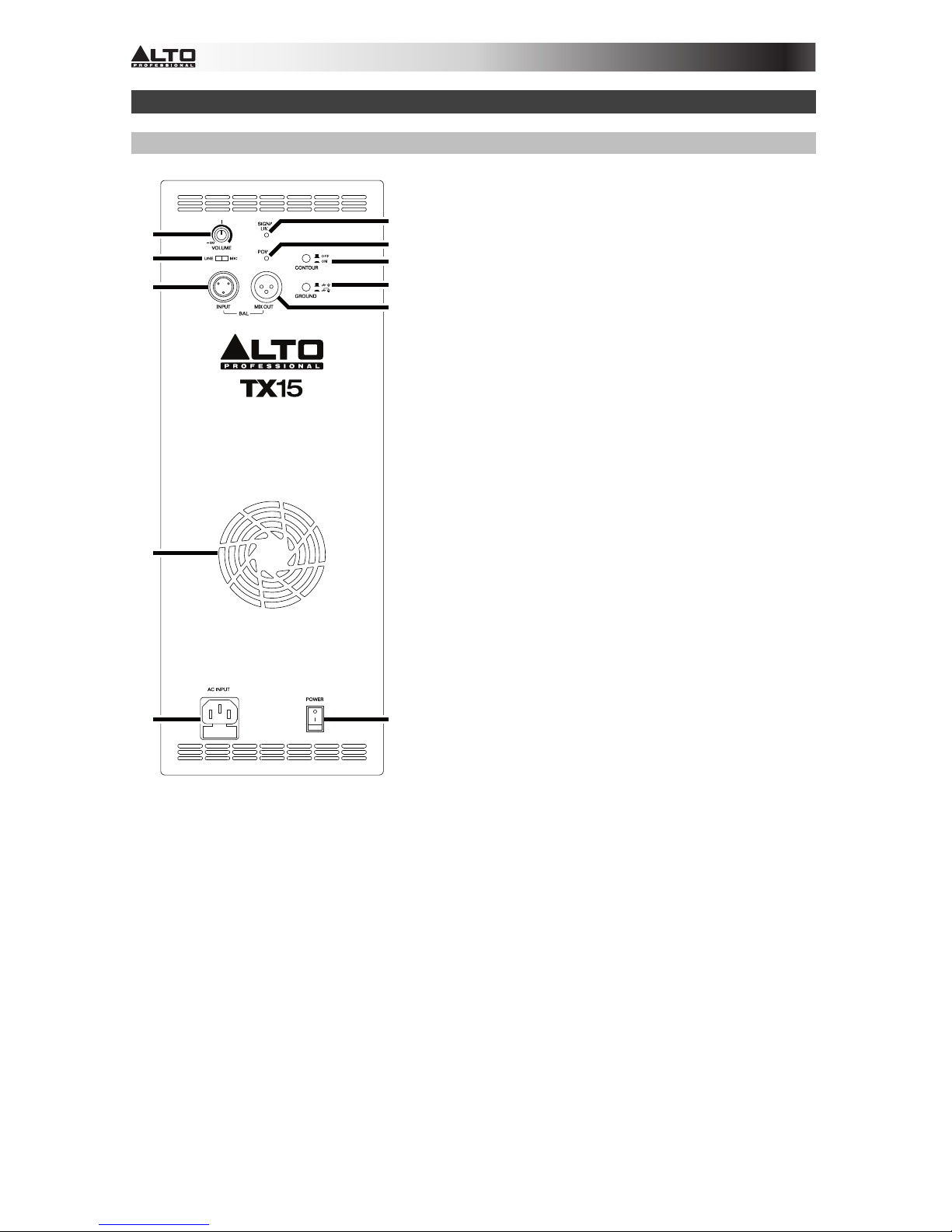

Panel trasero
1. Entrada de corriente alterna: Utilice el cable
de corriente incluido para conectar esta
entrada a una toma de corriente. Asegúrese
de que el interruptor Power (Encendido) esté
en la posición off (apagado) cuando conecte
o desconecte el cable.
2. Interruptor de encendido: Use este
interruptor para encender y apagar el altavoz.
Asegúrese de que la perilla Volume esté en
su posición mínima (antihoraria) antes de
encenderlo.
3. LED de encendido: Este LED se ilumina
cuando el altavoz está encendido.
4. Respiraderos de enfriamiento: Mantenga el
área frente a esta ventilación libre de
obstáculos. El ventilador que está detrás de
la ventilación enfría el amplificador, evitando
el recalentamiento.
5. Volumen: Gire esta perilla para ajustar el
volumen del altavoz.
6. Entrada: Use un cable XLR estándar (no
incluido) para conectar su fuente de audio a
esta entrada. Asegúrese de colocar el
selector de entrada en la posición correcta.
7. Selector de entrada: Ajuste este interruptor
a la posición Line cuando utilice una fuente
de audio de nivel de línea conectada a la
entrada. Ajuste este interruptor a la posición
Mic cuando utilice un micrófono conectado a
la entrada.
8. Salida para mezclador: Utilice un cable XLR
estándar (no incluido) para conectar esta
salida a la entrada de otro altavoz (por ej. otro
altavoz TX).
9. LED de límite de señal: Este LED se
enciende cuando la señal de audio que se
envía al altavoz se "recorta" o distorsiona. Si
este LED se enciende con frecuencia o en
forma permanente, reduzca el volumen de su
fuente de sonido.
10. Contorno: Acople (oprima) este interruptor
para resaltar las frecuencias bajas y altas en
+3 dB. Desacople (levante) el interruptor para
lograr una respuesta más plana en
actuaciones en vivo o para máxima salida.
11. Interruptor de tierra: Acople (oprima) este
interruptor para reducir el zumbido o ruido.
