Alto ts115a truesonic User manual

QUICKSTART GUIDE
ENGLISH
GUÍA DE INICIO RÁPIDO
ESPAÑOL
GUIDE D'UTILISATION RAPIDE
FRANÇAIS
GUIDA RAPIDA
ITALIANO
SCHNELLSTART-ANLEITUNG
DEUTSCH
SNELSTARTGIDS
NEDERLANDS

2
BOX CONTENTS
•TRUESONIC speaker
•Power cable
•Quickstart Guide
•Safety Instructions & Warranty Information Booklet

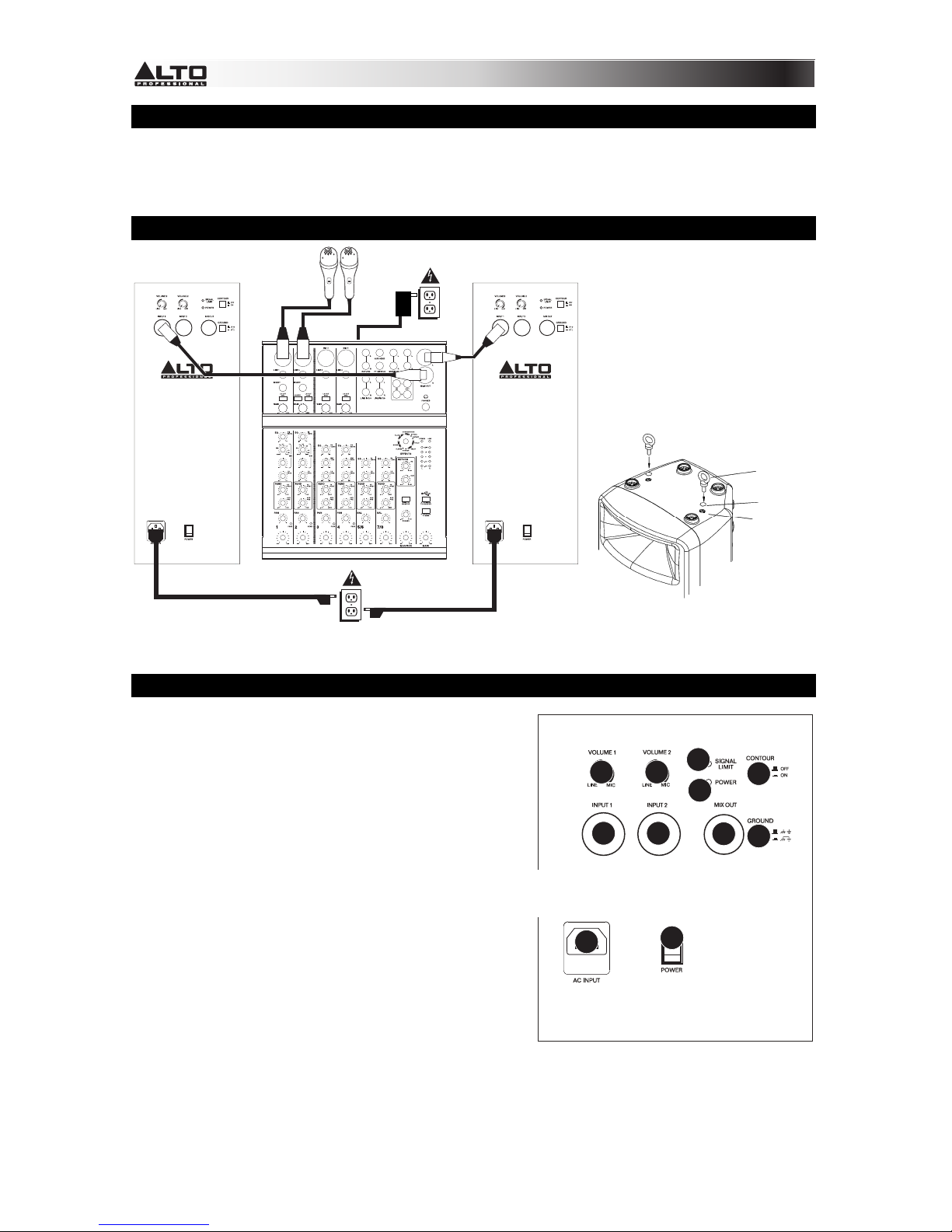

CONNECTION DIAGRAM / INSTALLATION
REAR PANEL OVERVIEW
1. POWER INPUT – Connect the included power cable to
this input and connect the other end of the cable to a
power source. Make sure the speaker's POWER
SWITCH is set to "off" when plugging and unplugging
the cable.
2. POWER SWITCH – Turns the speaker on/off. Make
sure the VOLUME knob is set to "zero" before turning it
on.
3. POWER LED – Illuminates when the speaker is on.
4. VOLUME – Turn this knob to adjust the speaker's
volume.
5. INPUT – Use a standard 1/4" TRS or XLR cable (not
included) to connect your sound source to this input.
6. MIX OUT – Use a standard XLR cable (not included) to
connect this jack to the input of another speaker (i.e.,
another TRUESONIC speaker).
7. SIGNAL LIMIT LED – Illuminates when the audio
signal being sent to the speaker is "clipping" or
distorting. If this light illuminates frequently or steadily,
reduce the volume of your sound source.
8. CONTOUR – Engage (depress) this switch to
emphasize low and high frequencies by +3 dB. Disengage the switch for flatter response for live
performance or for maximum output.
9. GROUND SWITCH – Press this switch to reduce hum or noise.
*Note: Microphones, mixer, and cables are not included.
Mixer*
Power
Power
Microphones*
Speaker Speaker
Eyebolt
Dust cover
Suspension
point
Example:
INSTALLATION:
This speaker should be installed on a
stand on the floor, according to its
maximum weight, or suspended from its
suspension points (M10 x 1.5PH, 30mm
length) (see example image). We do
NOT recommend suspending multiple
speakers in a vertical array.
12
3
44
55 6
7
9
8

3
CONTENIDO DE LA CAJA
•Altavoz TRUESONIC
•Cable de alimentación
•Guía de inicio rápido
•Folleto de instrucciones de seguridad e información sobre la garantía
DIAGRAMA DE CONEXIÓN / INSTALACIÓN
VISTA DEL PANEL TRASERO
1. ENTRADA DE ALIMENTACIÓN – Conecte a esta
entrada el cable de alimentación incluido y luego
conecte el otro extremo del cable al suministro
eléctrico. Asegúrese de que el INTERRUPTOR DE
ENCENDIDO esté en "off" (apagado) cuando enchufe
y desenchufe el cable.
2. INTERRUPTOR DE ENCENDIDO – Enciende y apaga
el altavoz. Asegúrese de que la perilla de VOLUMEN
esté ajustada a "cero" antes de encenderlo.
3. LED DE ENCENDIDO – Se ilumina cuando el altavoz
está encendido.
4. VOLUMEN – Gire esta perilla para ajustar el volumen
del altavoz.
5. ENTRADA – Use un cable de 1/4" TRS o XLR
estándar (no incluido) para conectar su fuente de
sonido a esta entrada.
6. SALIDA DE MEZCLA – Use un cable XLR estándar
(no incluido) para conectar este conector a la entrada
de otro altavoz (por ej. otro altavoz TRUESONIC).
7. LED DE LÍMITE DE SEÑAL – Se enciende cuando la
señal de audio que se envía al altavoz se "recorta" o
distorsiona. Si esta luz se enciende con frecuencia o en forma permanente, reduzca el volumen de su
fuente de sonido.
8. CONTORNO – Accione (presione) este interruptor para enfatizar las frecuencias bajas y altas en +3
dB. Libere este interruptor para lograr una respuesta más plana en interpretaciones en vivo o para
máxima salida.
9. INTERRUPTOR DE TIERRA – Pulse este interruptor para reducir el zumbido o ruido.
*Nota: No se incluyen micrófonos, mezclador y cable.
Mezclador *
Potencia
Potencia
Micrófonos *
Altavoz Altavoz
Perno de
ojal
Cubierta
antipolvo
Punto de
suspensión
Ejemplo:
INSTALACIÓN:
Este altavoz debe instalarse sobre un
soporte colocado en el suelo, de
acuerdo a su peso máximo, o
suspendido de sus puntos de
suspensión (M10 x 1.5PH, 30 mm de
longitud) (vea la imagen de ejemplo). NO
recomendamos suspender varios
altavoces en un arreglo vertical.
12
3
44
55 6
7
9
8

4
CONTENU DE LA BOÎTE
•Haut-parleur TRUESONIC
•Câble d'alimentation
•Guide d’utilisation simplifié
•Consignes de sécurité et informations concernant la garantie
SCHÉMA DE CONNEXION / INSTALLATION
CARACTÉRISTIQUES DU PANNEAU ARRIÈRE
1. ENTRÉE D’ALIMENTATION – Branchez le câble
d’alimentation inclus à cette entrée et branchez l’autre
extrémité à une source d’alimentation électrique.
Assurez-vous que l’interrupteur de mise en marche est
réglé sur « Off » lorsque vous branchez/débranchez le
câble d’alimentation.
2. INTERRUPTEUR D'ALIMENTATION – Met l’appareil
sous et hors tension. Assurez-vous que le bouton du
volume soit complètement fermé (« zéro ») avant de
mettre le haut-parleur sous tension.
3. DEL D’ALIMENTATION – S’allume lorsque le haut-
parleur est sous tension..
4. VOLUME – Ce bouton permet d’ajuster le volume des
haut-parleurs.
5. ENTRÉE – Utilisez un câble TRS ou XLR de ¼ po (non
inclus) pour brancher une source audio à cette entrée.
6. SORTIE MIXAGE – Utilisez un câble XLR standard
(non inclus) pour brancher cette sortie à l’entrée d'un
autre haut-parleur, tel qu’un autre haut-parleur
TRUESONIC.
7. DEL D'ÉCRÊTEMENT – S’allume pour indiquer
l’écrêtement du signal. Si la DEL clignote ou s’allume de façon constante, diminuez le volume de la
source audio.
8. CONTOUR – Lorsque cette touche est enfoncée, les basses et hautes fréquences sont accentuées de
+3 dB. Désactivez pour un son plus plat pour les prestations ou pour optimiser la puissance de sortie.
9. INTERRUPTEUR DE MISE À LA TERRE – Appuyez sur cet interrupteur pour réduire les bruits
indésirables.
*Remarque : Microphones, câbles, console de mixage, non inclus.
Console de
mixage *
Alimentation électrique
Alimentation électrique
Microphones*
Haut-parleur Haut-parleur
Boulon à
œil
Housse de
protection
Point
d’ancrage
Exemple :
INSTALLATION:
Ce haut-parleur doit être installé sur un
pied sur le plancher, en fonction de son
poids maximum, ou suspendu par ses
points d’ancrage (M10 x 1,5 PH, 30 mm de
longueur) (Consultez l’image). Nous NE
RECOMMANDONS PAS de suspendre
plusieurs haut-parleurs ensemble.
12
3
44
55 6
7
9
8

5
CONTENUTI DELLA CONFEZIONE
•Altoparlante TRUESONIC
•Cavo di alimentazione
•Guida rapida
•Istruzioni di sicurezza e garanzia
SCHEMA DEI COLLEGAMENTI / INSTALLAZIONE
PANORAMICA PANNELLO POSTERIORE
1. INGRESSO DI ALIMENTAZIONE – Collegare il cavo di
alimentazione in dotazione a questo ingresso, quindi
collegare l’altro capo del cavo stesso ad una sorgente
di alimentazione. Assicurarsi che l'INTERRUTTORE
DI ALIMENTAZIONE dell'altoparlante sia su "off" al
momento di collegare e scollegare il cavo.
2. INTERRUTTORE DI ALIMENTAZIONE (POWER) –
Accende e spegne l'altoparlante. Assicurarsi che la
manopola VOLUME sia impostata su "zero" prima di
accenderlo.
3. LED DI ALIMENTAZIONE – Si illumina quando
l'altoparlante è acceso.
4. VOLUME – Girare questa manopola per regolare il
volume dell'altoparlante.
5. INGRESSO – Servirsi di un cavo standard TRS o XLR
da 1/4" (non in dotazione) per collegare la fonte audio a
questo ingresso.
6. USCITA MIX – Servirsi di un cavo standard XLR (non
in dotazione) per collegare questo jack all'ingresso di
un altro altoparlante (ad es. un altro altoparlante
TRUESONIC).
7. LED LIMITE DI SEGNALE – Si accende quando il segnale audio inviato all'altoparlante "salta" o viene
distorto. Se questa spia si accende spesso o in maniera fissa, ridurre il volume della fonte audio.
8. CONTOUR – Premere questo interruttore per enfatizzare frequenze alte e basse di +3 dB. Disattivare
l'interruttore per una risposta più blanda per prestazioni dal vivo o per il massimo dell'uscita.
9. INTERRUTTORE DI MESSA A TERRA – Premere questo interruttore per ridurre il ronzio o rumore.
*Nota bene: microfoni, mixer, altoparlanti e cavi non in dotazione.
Mixer*
Alimentazione
Alimentazione
Microfoni *
Altoparlante Altoparlante
Bullone a
occhiello
Coperchio
antipolvere
Punto di
sospensione
Esempio:
INSTALLAZIONE:
Questo altoparlante deve essere
installato su un supporto da pavimento,
in base al suo peso massimo, oppure
appeso servendosi degli appositi punti di
sospensione (M10 x 1,5PH, 30 mm di
lunghezza) (si veda l'immagine di
esempio). NON si consiglia di
sospendere più altoparlanti in verticale.
12
3
44
55 6
7
9
8

6
LIEFERUMFANG
•TRUESONIC Lautsprecher
•Netzkabel
•Schnellstart-Anleitung
•Sicherheitshinweise und Garantieinformationen
ANSCHLUSSÜBERSICHT / MONTAGE
ÜBERSICHT RÜCKSEITE
1. NETZEINGANG – Verbinden Sie das mitgelieferte
Netzkabel mit diesem Eingang und das andere Ende
des Kabels mit einer Stromquelle. Achten Sie darauf,
dass der NETZSCHALTER des Lautsprechers auf "off"
steht, wenn Sie das Kabel anschließen oder abstecken.
2. NETZSCHALTER – Schaltet den Lautsprecher ein/aus.
Achten Sie darauf, dass der LAUTSTÄRKE-Regler auf
"Null" steht, bevor Sie den Lautsprecher einschalten.
3. POWER-LED – Leuchtet, wenn der Lautsprecher
eingeschaltet ist.
4. LAUTSTÄRKE – Drehen Sie diesen Knopf, um die
Lautstärke des Lautsprechers einzustellen.
5. EINGANG – Verwenden Sie ein handelsübliches 1/4"-
Klinken- oder XLR-Kabel (nicht im Lieferumfang
enthalten), um Ihre Tonquelle mit diesem Eingang zu
verbinden.
6. MIX-AUSGANG – Verwenden Sie ein handelsübliches
XLR-Kabel (nicht im Lieferumfang enthalten), um diese
Buchse mit dem Eingang eines anderen Lautsprechers
(d.h. eines weiteren TRUESONIC Lautsprechers) zu
verbinden.
7. LIMIT-LED – Leuchtet auf, wenn das an den Lautsprecher gesendete Audiosignal "clippt" oder
verzerrt. Sollte diese LED häufig oder ständig leuchten, reduzieren Sie die Lautstärke Ihrer Tonquelle.
8. KONTUR – Aktivieren (drücken) Sie diesen Schalter, um niedrige und hohe Frequenzen um +3 dB zu
verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei
Live-Auftritten.
9. ERDUNGSSCHALTER – Drücken Sie diesen Schalter, um Brummgeräusche oder Rauschen zu
reduzieren.
*
Hinweis: Mikrofone, Mixer und Kabel sind nicht im Lieferumfang enthalten.
Mixer*
Stromversorgung
Stromversorgung
Mikrofone *
Lautsprecher Lautsprecher
Ringschraube
Staubabdeckung
Aufhängepunkt
Beispiel:
MONTAGE:
Dieser Lautsprecher sollte seinem
Maximalgewicht entsprechend auf einem
Bodenstativ montiert oder an den
Aufhängepunkten aufgehängt werden
(M10 x 1.5PH, 30mm Länge) (siehe
Beispielbild). Mehrere Lautspreche
r
vertikal aufzuhängen ist NICHT
empfehlenswert.
12
3
44
55 6
7
9
8

7
INHOUD VAN DE DOOS
•TRUESONIC luidspreker
•Stroomkabel
•Snelstartgids
•Veiligheidsvoorschriften & boekje met informatie over de garantie
VERBINDINGSDIAGRAM / INSTALLATIE
OVERZICHT ACHTERPANEEL
1. POWER INPUT – Sluit de meegeleverde stroomkabel
aan op deze ingang en sluit het andere uiteinde van de
kabel aan op een stroombron. Zorg ervoor dat de
POWER-schakelaar van de luidspreker op "off" staat bij
het aansluiten en loskoppelen van de kabel.
2. POWER SWITCH – Schakelt de luidspreker aan/uit.
Zorg ervoor dat de VOLUME-knop op "nul" staat voor
het inschakelen.
3. POWER LED – Brandt wanneer de luidspreker is
ingeschakeld.
4. VOLUME – Draai deze knop om het luidsprekervolume
aan te passen.
5. INPUT – Gebruik een standaard 1/4" TRS- of XLR-
kabel (niet meegeleverd) om uw geluidsbron op deze
ingang aan te sluiten.
6. MIX OUT – Gebruik een standaard XLR-kabel (niet
meegeleverd) om deze aansluiting te verbinden met de
ingang van een andere luidspreker (bijv. een andere
TRUESONIC-luidspreker).
7. SIGNAL LIMIT LED – Gaat branden wanneer het
audiosignaal, verzonden naar de luidspreker, begint te
"clippen" of vervormd is. Als dit lampje vaak of gestaag brandt, verlaag dan het volume van uw
geluidsbron.
8. CONTOUR – Deze schakelaar activeren (indrukken) om lage en hoge frequenties met +3 dB te
versterken. De schakelaar uitzetten voor een vlakkere respons tijdens live uitvoeringen of voor een
maximale output.
9. GROUND SWITCH – Druk op deze schakelaar om brom of ruis te verminderen.
*Opmerking: Microfoons, mengpaneel en kabels zijn niet inbegrepen.
Mengpaneel*
Stroom
Stroom
Microfoons*
Luidspreker Luidspreker
Oogbout
Stofkap
Ophangpunt
Voorbeeld:
INSTALLATIE:
Deze luidspreker dient te worden
geplaatst op een vloerstatief aangepast
aan het maximumgewicht, of opgehangen
aan zijn ophangpunten (M10 x 1.5PH, 30
mm lengte) (zie afbeelding als voorbeeld).
Wij raden u NIET aan meerdere
luidsprekers in een verticale opstelling op
te hangen.
12
3
44
55 6
7
9
8

SPECIFICATIONS
Output Power: 400 W Continuous RMS (335 W LF Class D + 65 W HF Class AB)
800 W Peak (670 W LF + 130 W HF)
Crossover: 2 kHz
Max SPL @ 1m: 122 dB Continuous, 125 dB Peak
Frequency Response: 48 Hz – 18 kHz (@ -10 dB)
Low Frequency: 15" (381 mm) woofer, 2" (51 mm) voice coil
High Frequency: 1" (25 mm) neodymium driver
Coverage: 80°/100° H x 60° V nominal
Connectors: Input: 1/4" TRS or XLR
Link: XLR
Cabinet: Polypropylene, trapezoidal
External Control: Volume control, power-on with LED, clip limiter with LED, ground lift
Power supply: 100-120V/220-240V, 50/60 Hz
Dimensions (H x W x D): 26.7" x 16.9" x 15.2" (679 mm x 430 mm x 385 mm)
Weight (speaker only): 48.6 lbs (22 kg)
THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE
FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MAY NOT CAUSE HARMFUL INTERFERENCE, AND (2)
THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED, INCLUDING INTERFERENCE THAT MAY
CAUSE UNDESIRED OPERATION.
Inrush current at initial switch-on: 3.61 A
Inrush current after power supply interruption: 3.91 A
www.altoprofessional.com
MANUAL VERSION 1.4
