ALTRACO 5745303COM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.ALTRAFURNITURE.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345745303COM0
5745303COM
Please Recycle
Recicle Por Favor
Réutilisez SVP

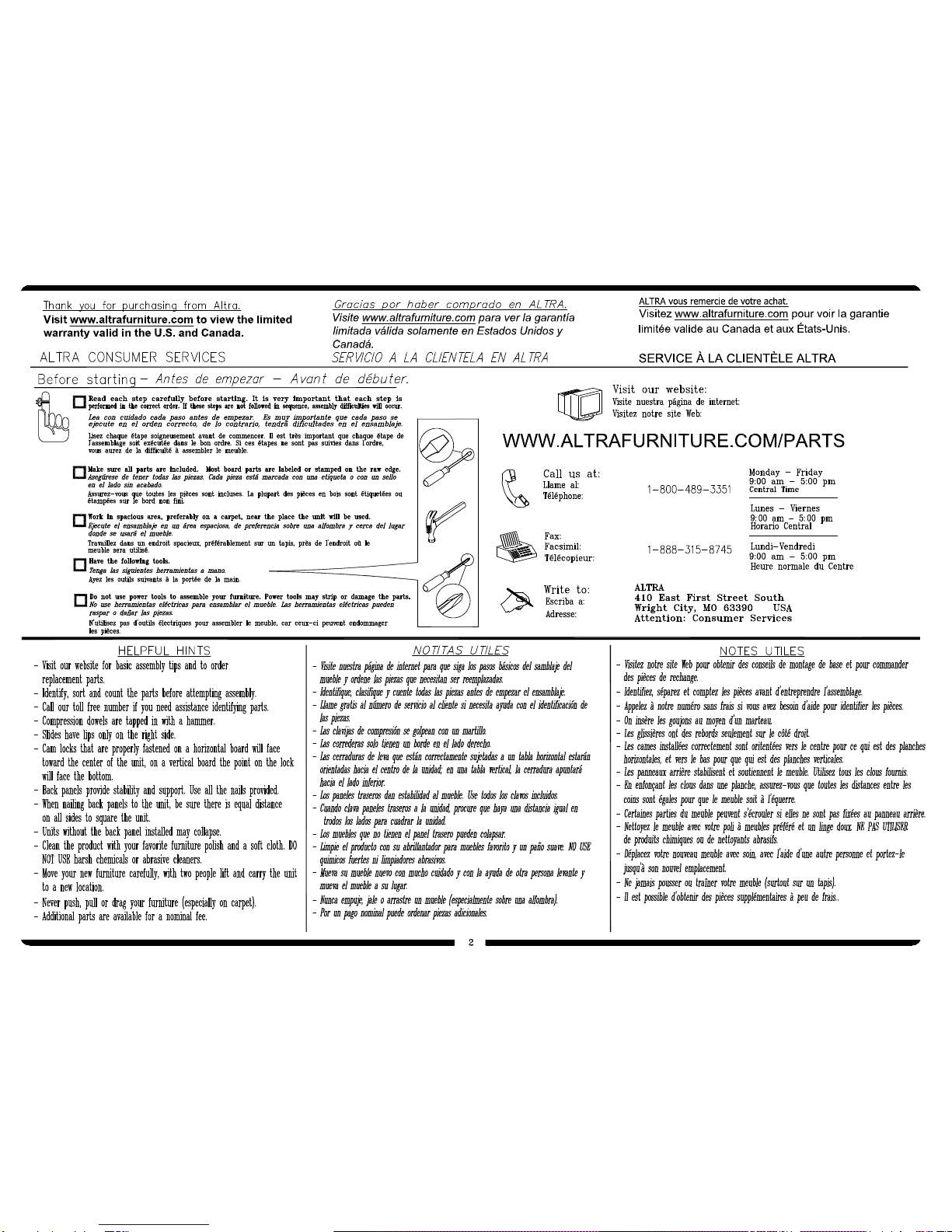

B345745303COM0
3 /34
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
Parts List DESCRIPTION
PART NUMBER
QTY
ITEM LEFT PANEL357453030101A RIGHT PANEL357453030201
BTOP
357453030301
CBOTTOM
357453030401D SUPPORT
357453030504E LEFT FRONT LEG
357453030601
FRIGHT FRONT LEG
357453030701
GBACK RAIL
357453030802H SIDE RAIL35744303090
4I DRAWER FRONT
357453031006J DRAWER BACK
357453311106K DRAWER BOTTOM357453311206
LPARTITION
357453031501
OLEFT DRAWER SIDE
357443311706
QRIGHT DRAWER SIDE
357443311806R BACK PANEL
K574500001
S
Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas
partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from
wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son
hecho de madera, pero se requlere para la asamblea de su
unidad.
Cette pièce est de construction en carton. Elle n'est pas
fabriquée de bois, mais nécessaire pour l'assemblage de
votre meuble.
Spanish & French parts list on page 5.
Lista en la página 5 de piezas español y francés.
Liste à la page 5 de pièces Espagnol & Français.
A
B
C
D
E
E
E
E
F
G
H
H
I
I
I
I
J
K
L
Q
R
SO

B345745303COM0
4 /34
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
Parts List DESCRIPTION
PART NUMBER
QTY
ITEM PANEL DE LA IZQUIERDA / PANNEAU DE GAUCHE357453030101
APANEL DE LA DERECHA / PANNEAU DE DROITE
357453030201B ARRIBA / RETOUR AU DÉBUT
357453030301
CPARTE INFERIOR / DESSOUS
357453030401D SOPORTE / SUPPORT
357453030504E IZQUIERDA FRENTE PIERNA / GAUCHE AVANT JAMBE
357453030601F DERECHO FRENTE PIERNA / DROIT AVANT JAMBE
357453030701
GRIEL TRASERO / TRAVERSE ARRIÈRE
357453030802
HRIEL LATERAL / RAIL LATÉRAL
357443030904I FRENTE DEL CAJÓN / FAÇADE DE TIROIR
357453031006J NUEVO CAJÓN / ARRIÈRE DE TIROIR
357453311106
KPARTE INFERIOR DEL CAJÓN / FOND DE TIROIR
357453311206L PARTICIÓN / PARTITION
357453031501
OLADO DEL CAJÓN IZQUIERDA / CÔTÉ DE TIROIR GAUCHE
357443311706Q LATERALES DE CAJÓN DERECHO / CÔTÉ DE TIROIR DROITE
357443311806R PANEL TRASERO / PANNEAU ARRIÈRE
K574500001
S
Spanish & French parts list.
Lista de piezas de español y francés.
Liste des pièces Espagnol & Français.

B345745303COM0
5 /34
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
x
cam bolt
#A22510
perno de leva
boulon de came
214 x
36
#A22910
connector bolt
perno del conectador
boulon de raccordement
x
raccord
conectador
6
connector
#A22920
4
x
#A12120
7/16" pan head (silver)
cabeza redondo 7/16" (plata)
tête ronde 7/16" (argent)
924
x
#A11080
cabeza plano 7/16"
7/16" flat head
tête plate 7/16"
x
6017
x
12 44
#A21110
nail
clavo
clou
x
#A22570
cam lock
cerradura de leva
serrure de came
114
x
511
#A23030
confirmat
confirmado
confirmé
x
68
#A12950
1-1/8" flat head
cabeza plano 1-1/8"
tête plate 1-1/8"
x
84
#A12940
1-1/8" pan head
1-1/8" cabeza redondo
1-1/8" vis
x
#A21660
wood dowel
clavija de madera
goujon de bois
711
x
15 12
#A54223
drawer bracket
soporte de caón
support de tiroir
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
x
#A56750
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
16d16c
16b
16 6
16a
x
14 1
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
14a
14b 14c 14d
x
13 15
#A12420
5/8" pan head
cabeza redondo 5/8"
tete rondo 5/8"
x
18 5
#A44370
leg
pierna
jambe x
19 6
#A50405
handle
manija
poignée
x
10 24
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
#A17250
8-32 X 5/8" bolt
tornillo 5/8"
vis 5/8"
11 12

B345745303COM0
6 /34
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

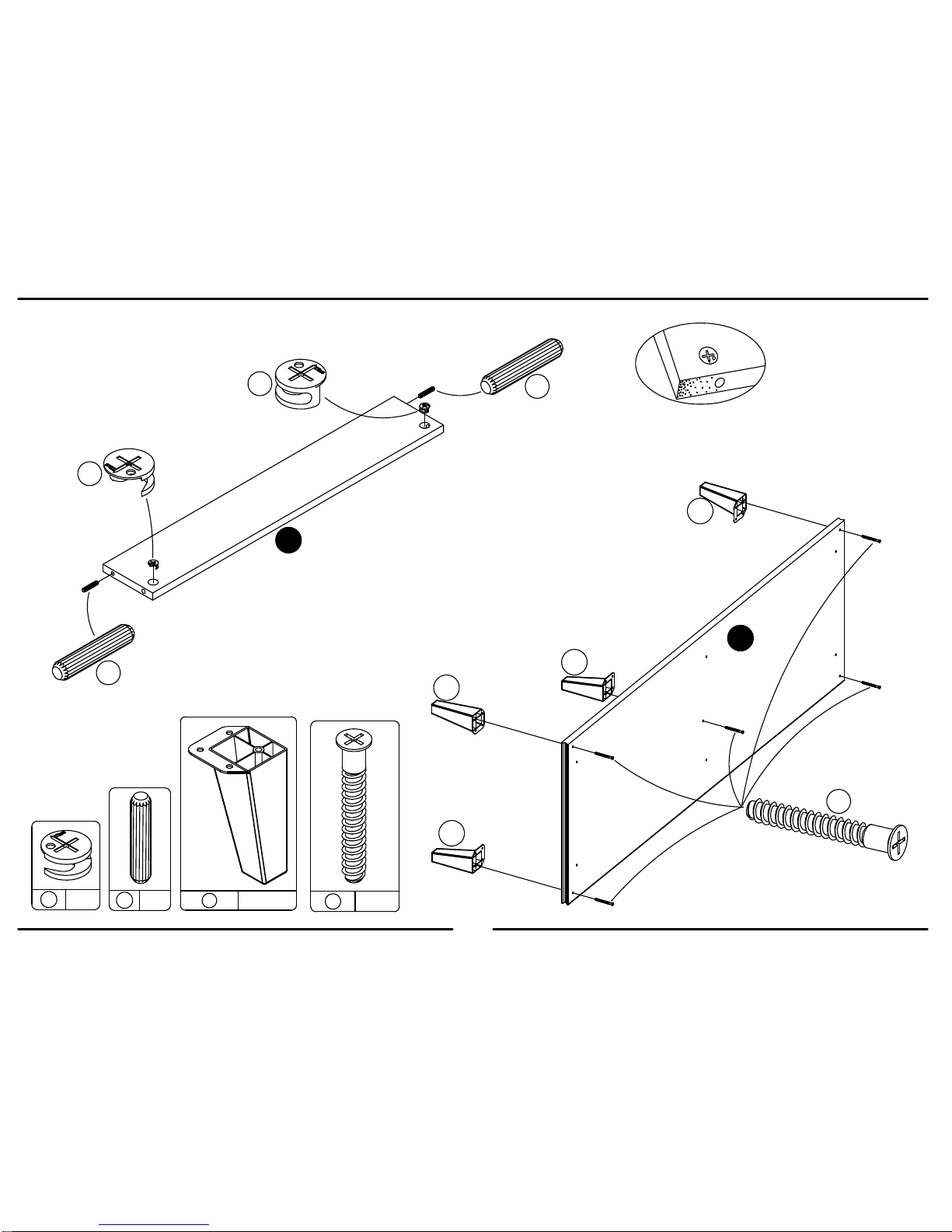

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B345745303COM0
7 /34
?? www.altrafurniture.com ??

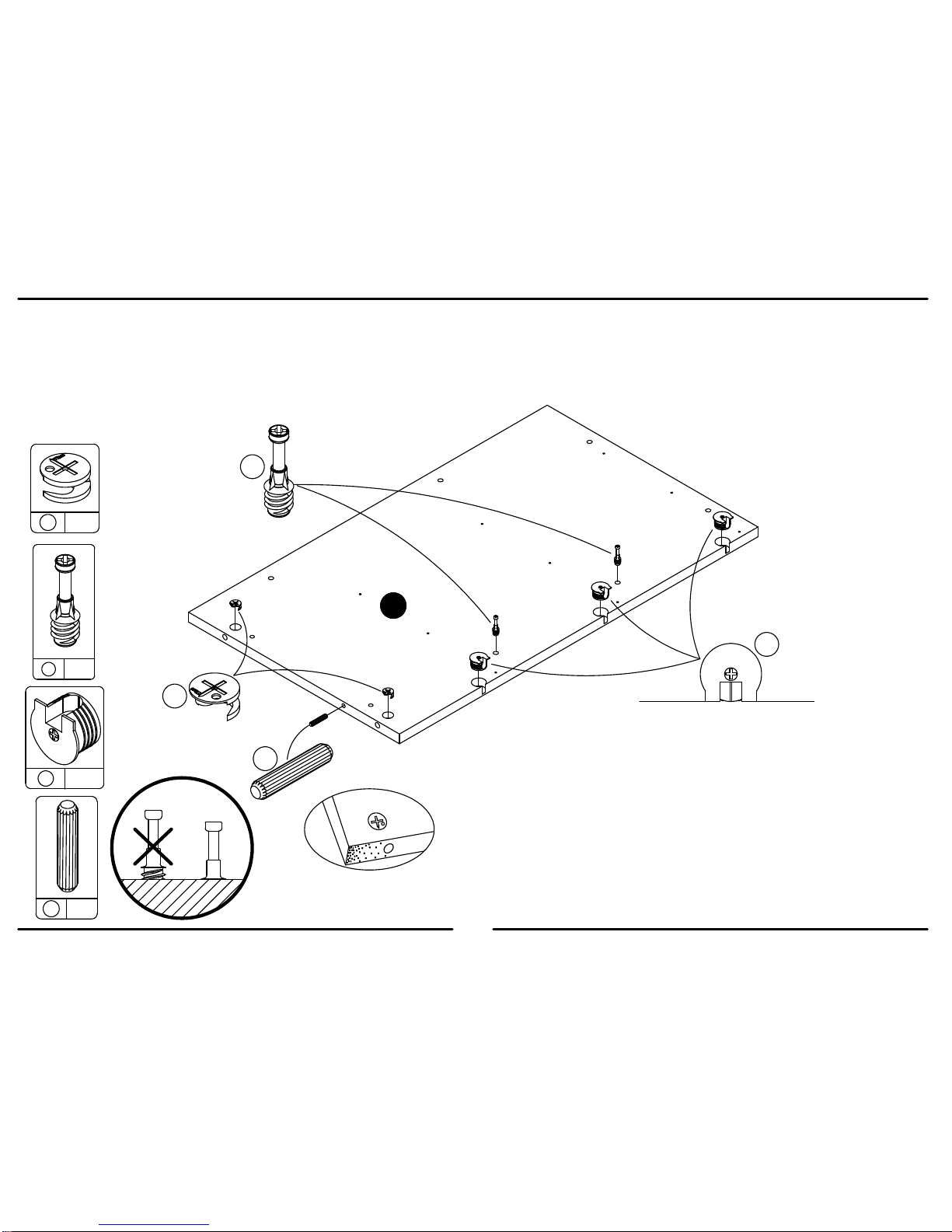

You will need to tap the connector (4) with a hammer
to fully insert. Be sure the connector is positioned as
shown before pushing into holes.
Quizá necesites golpear el conector (4) suavemente
con un martillo para insertar conpletamente. Esté
seguro que conectador está colocado como se
muestra antes de empujar en los agujeros.
Vous devrez taper légèrement sur le raccord (4) avec
un matreau pourl'insérer complétement.
Assuez-vous que le raccord est placé tel que montré
avant de le pousser dans les trous.
x
3
4
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
22
x
71
A

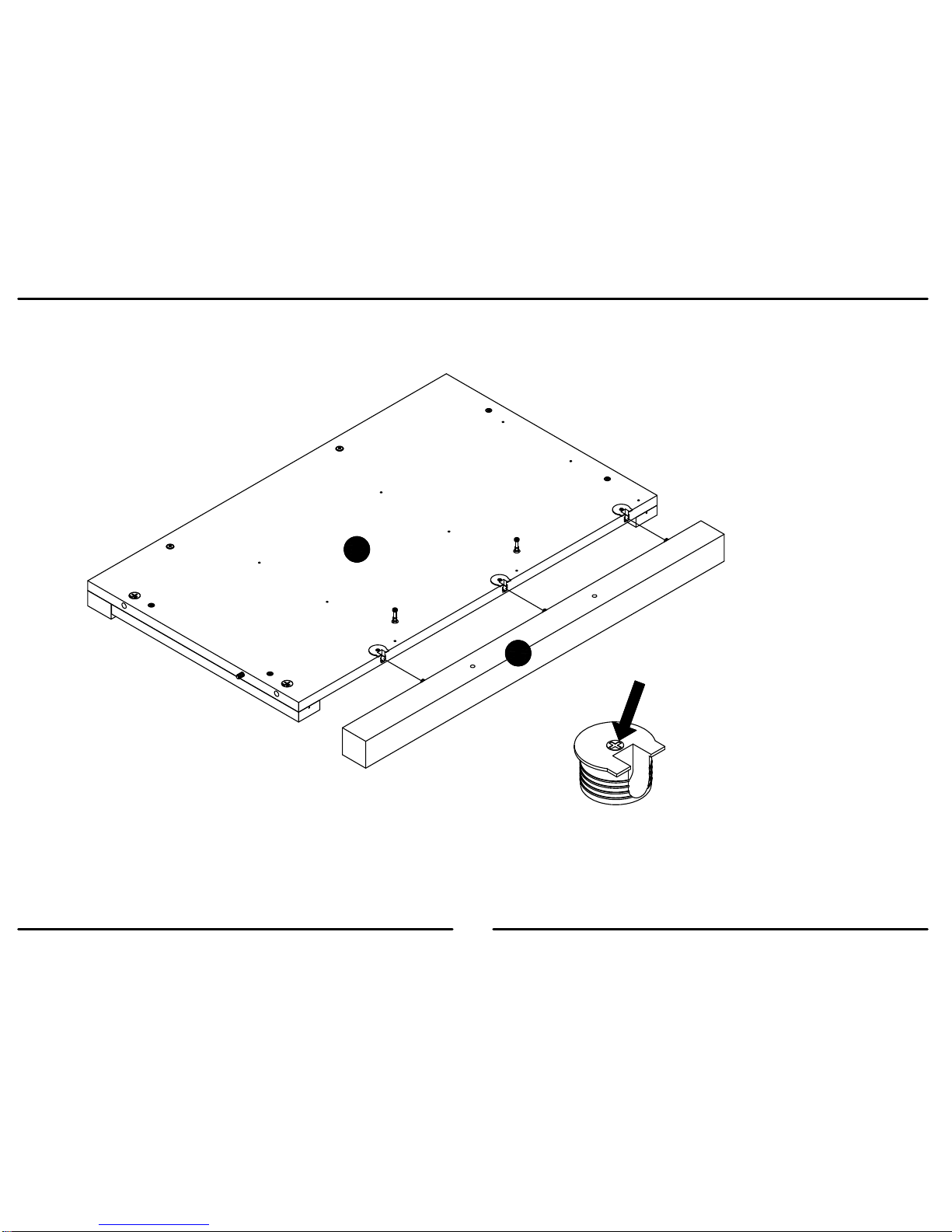

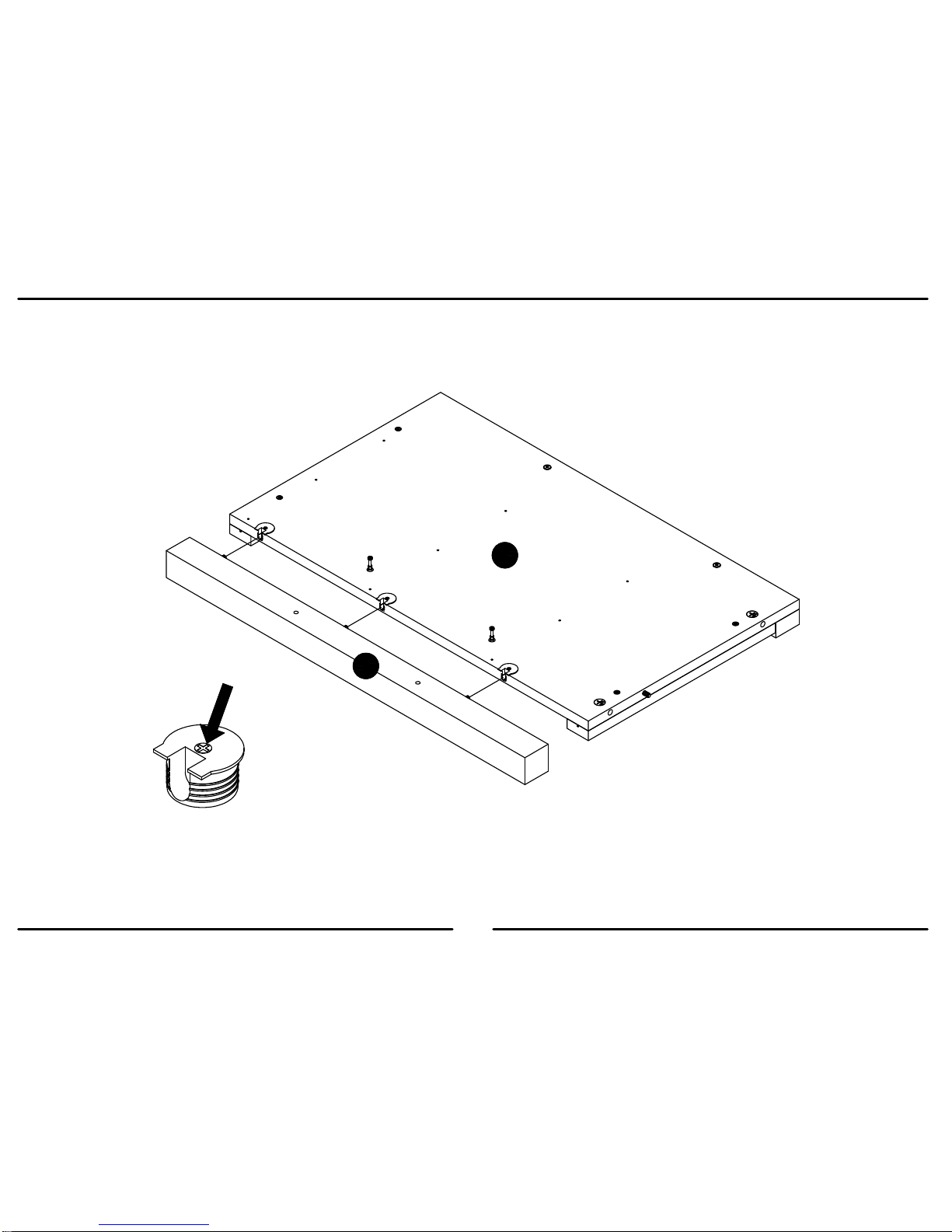

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
4
1
2
x
12
7

2
B345745303COM0
8 /34
?? www.altrafurniture.com ??
Make sure Parts (I) are flush on this edge.
Que las partes que (I) queden al ras de este borde.
Fabriquer des pièces que (I) affleurent sur ce bord.
x
64
6
6
x
82
A
H
I
I
8

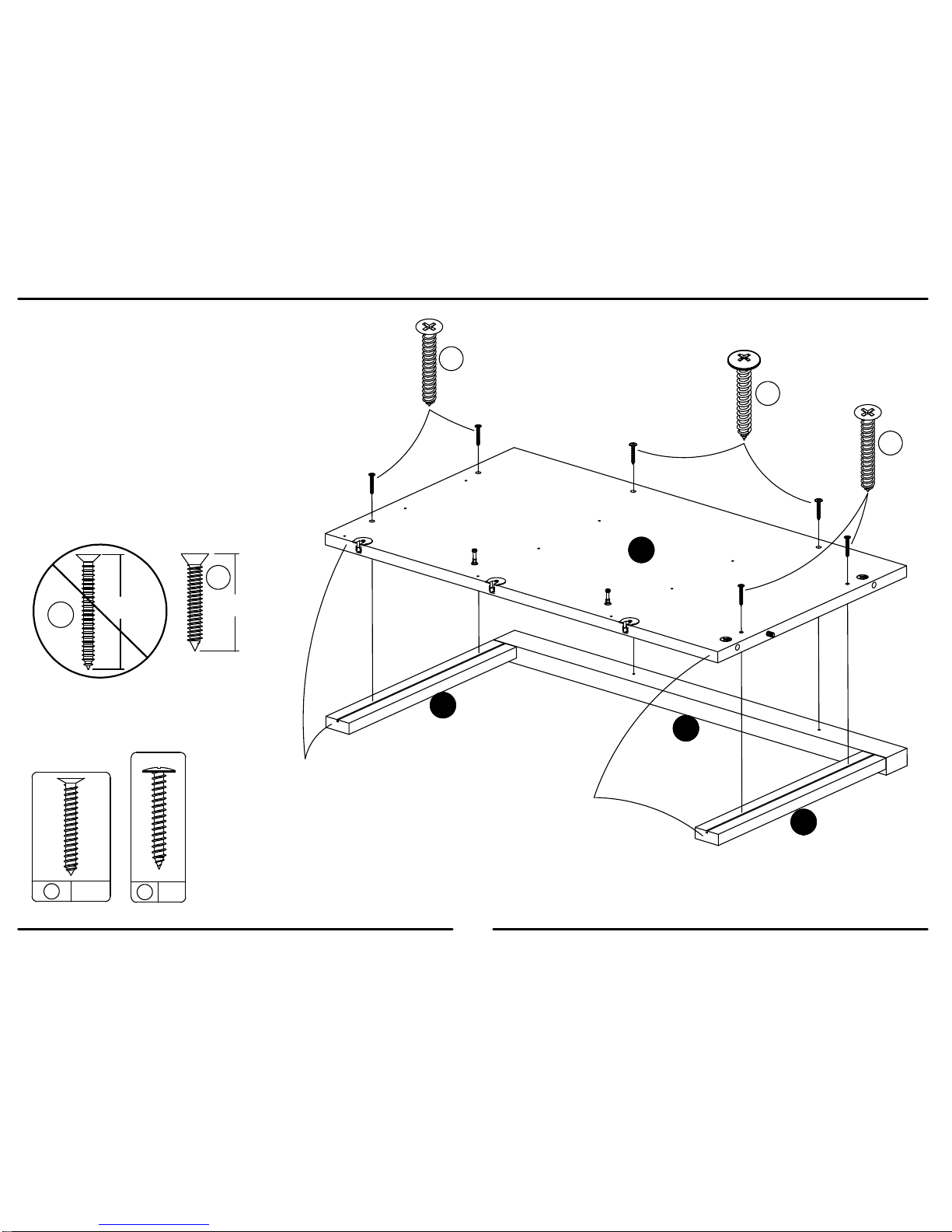

Tighten screws (6) until flush with board surface.
Apriete los tornillos (6) hasta que esté al ras con la superficie del tablero.
Serrer les vis (6) jusqu'au ras de la surface de la planche.
Do not get screw #10 mixed up with screw #6. You
will use screw #6 (1-1/8" long) in this step.
No permita que el tornillo # 10 mezclado con el
tornillo # 6. Que va a utilizar el tornillo # 6 (1-1 / 8 "de
largo) en este paso.
Ne pas obtenir la vis # 10 mélangé avec la vis # 6.
Vous allez utiliser la vis # 6 (1-1 / 8 "de long) dans
cette étape.
1-1/4" 1-1/8"
6
10

3
B345745303COM0
9 /34
?? www.altrafurniture.com ??
x
36
F
G
3

4
B345745303COM0
10 /34
?? www.altrafurniture.com ??
A
F
Turn the connector screw clockwise to lock in place.
Gire el tornillo conector para trabarlo en su lugar.
Tourner la vis du connecteur vers la droite pour verrouiller en place.

5
B345745303COM0
11 /34
?? www.altrafurniture.com ??

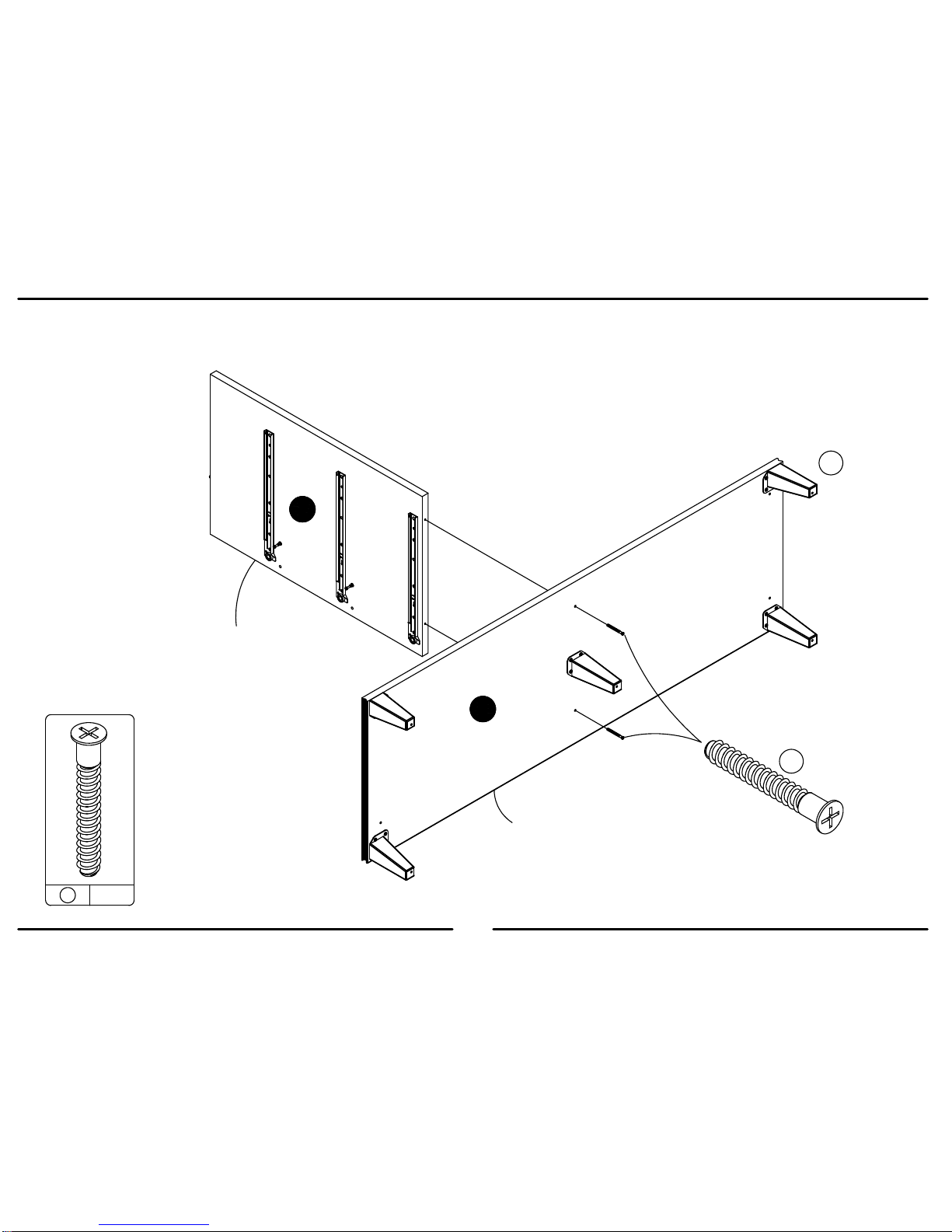

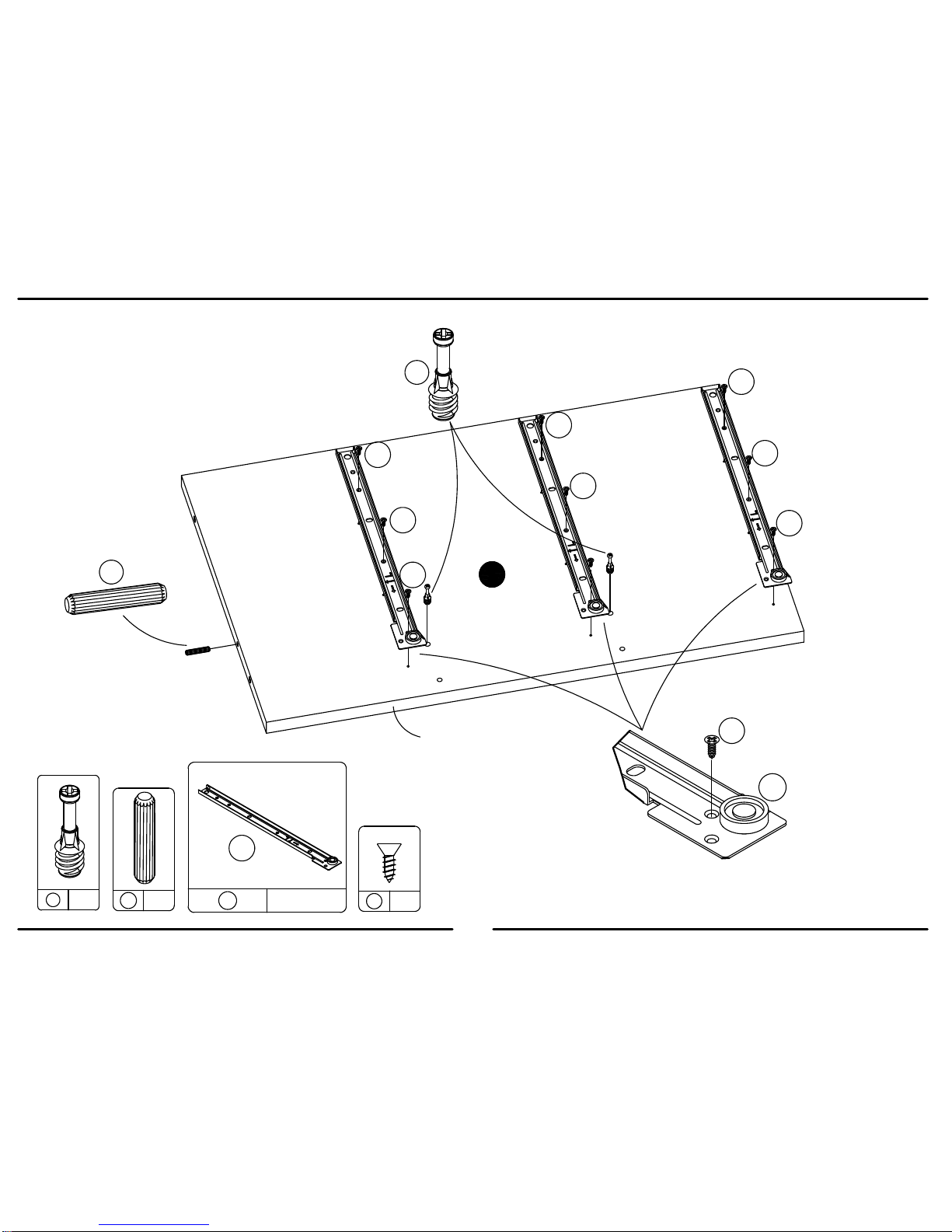

x
16 3
16a
x x 917
17
16a
A
F

6
B345745303COM0
12 /34
?? www.altrafurniture.com ??
B
4
You will need to tap the connector (4) with a hammer
to fully insert. Be sure the connector is positioned as
shown before pushing into holes.
Quizá necesites golpear el conector (4) suavemente
con un martillo para insertar conpletamente. Esté
seguro que conectador está colocado como se
muestra antes de empujar en los agujeros.
Vous devrez taper légèrement sur le raccord (4) avec
un matreau pourl'insérer complétement.
Assuez-vous que le raccord est placé tel que montré
avant de le pousser dans les trous.
x
71
x
3
4
x
22
x
12
2
1
7
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

7
B345745303COM0
13 /34
?? www.altrafurniture.com ??
x
64
x
82
Make sure Parts (I) are flush on this edge.
Que las partes que (I) queden al ras de este borde.
Fabriquer des pièces que (I) affleurent sur ce bord.
B
I
I
H
6
6
8
Tighten screws (6) until flush with board surface.
Apriete los tornillos (6) hasta que esté al ras con la superficie del tablero.
Serrer les vis (6) jusqu'au ras de la surface de la planche.
Do not get screw #10 mixed up with screw
#6. You will use screw #6 (1-1/8" long) in
this step.
No permita que el tornillo # 10 mezclado
con el tornillo # 6. Que va a utilizar el
tornillo # 6 (1-1 / 8 "de largo) en este paso.
Ne pas obtenir la vis # 10 mélangé avec la
vis # 6. Vous allez utiliser la vis # 6 (1-1 / 8
"de long) dans cette étape.
10 1-1/4" 1-1/8"
6

8
B345745303COM0
14 /34
?? www.altrafurniture.com ??
Turn the connector screw clockwise to lock in place.
Gire el tornillo conector para trabarlo en su lugar.
Tourner la vis du connecteur vers la droite pour verrouiller en place.
B
G

9
B345745303COM0
15 /34
?? www.altrafurniture.com ??
x
16 3
16b
x x 917
17
16b G
B

10
B345745303COM0
16 /34
?? www.altrafurniture.com ??
x
16 3
16a
x x
9
17
x
71
x
22
Finished Edge
Borde Acabado
Bord Fini 16a
2
7
17
17
17 17
17
17
17
17
17 O

11
B345745303COM0
17 /34
?? www.altrafurniture.com ??
x
16 3
16b
x x 917
x
12
x
22
O
16b
17
2
2
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Turn the Partition (O) over as shown for this assembly step.
Voltee la partición (O) como se muestra para este paso.
Retournez la Partition (O) comme indiqué pour cette étape de l'assemblage.
1

12
B345745303COM0
18 /34
?? www.altrafurniture.com ??
Ex 4
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
18
x
78
7
7
1
1
x
18 5
x
55
18
18 18
18
5
D
finished surface
lado terminado
surface finie

13
B345745303COM0
19 /34
?? www.altrafurniture.com ??
x
13 15
13 13 13
18
D

14
B345745303COM0
20 /34
?? www.altrafurniture.com ??
Finished Edge
Borde Acabado
Bord Fini
x
52
5
Finished Edge
Borde Acabado
Bord Fini
D
O
5
