ALTRACO 5977303COM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.ALTRAFURNITURE.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345977303COM0
5977303COM
Please Recycle
Recicle Por Favor
Réutilisez SVP

B345977303COM0
3 /26
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM

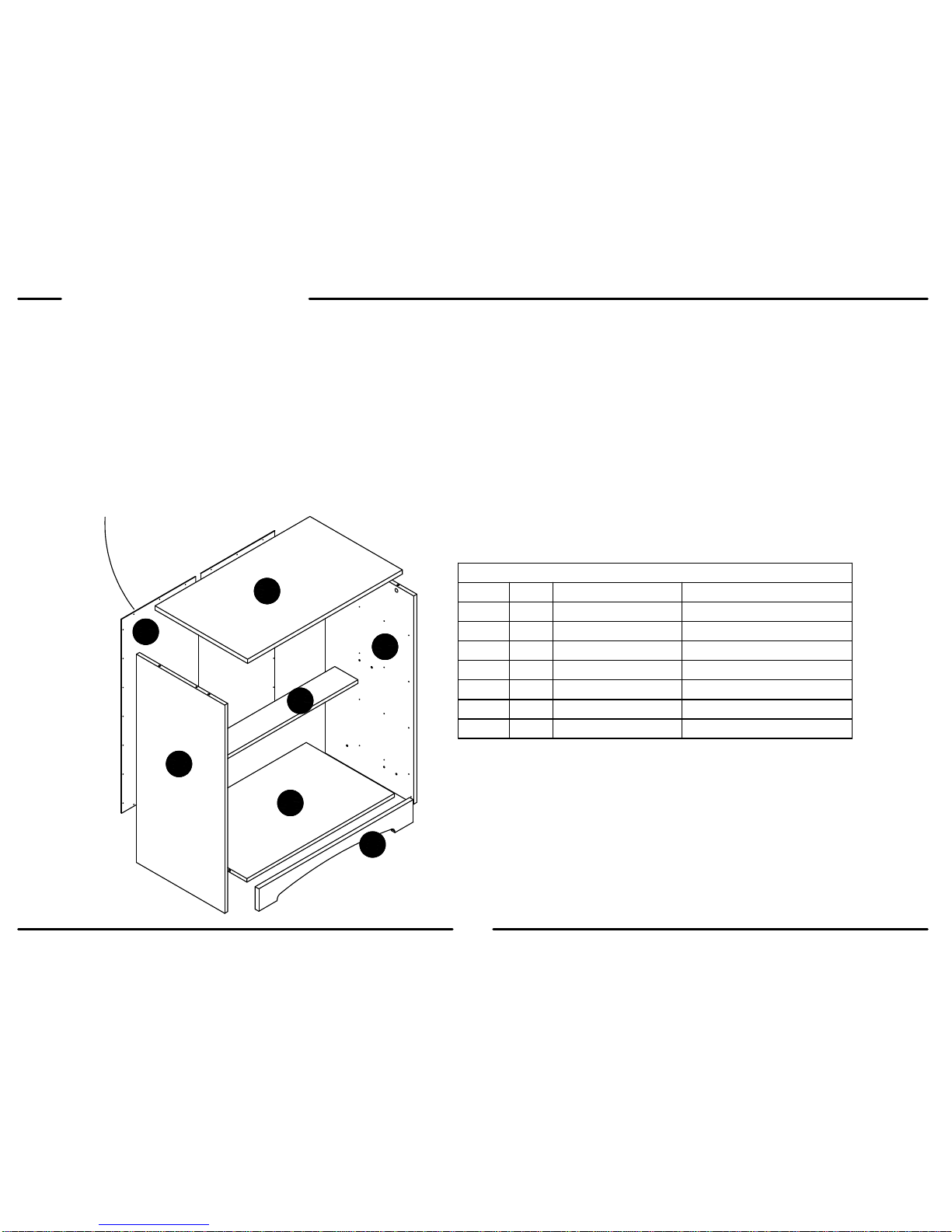

LEFT PANEL359773030101A
RIGHT PANEL359773030201
B
TOP
359773030301
C
BOTTOM
359773030401D
SUPPORT359770000501
E
KICK
359773030601F
BACK PANEL
K5977000001
S
Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some
parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas
partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood
but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho
de madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas
fabriquée de bois, mais nécessaire pour l'assemblage de votre
meuble.
Spanish & French parts list page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
A
B
C
D
E
F
S

B345977303COM0
4 /26
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM

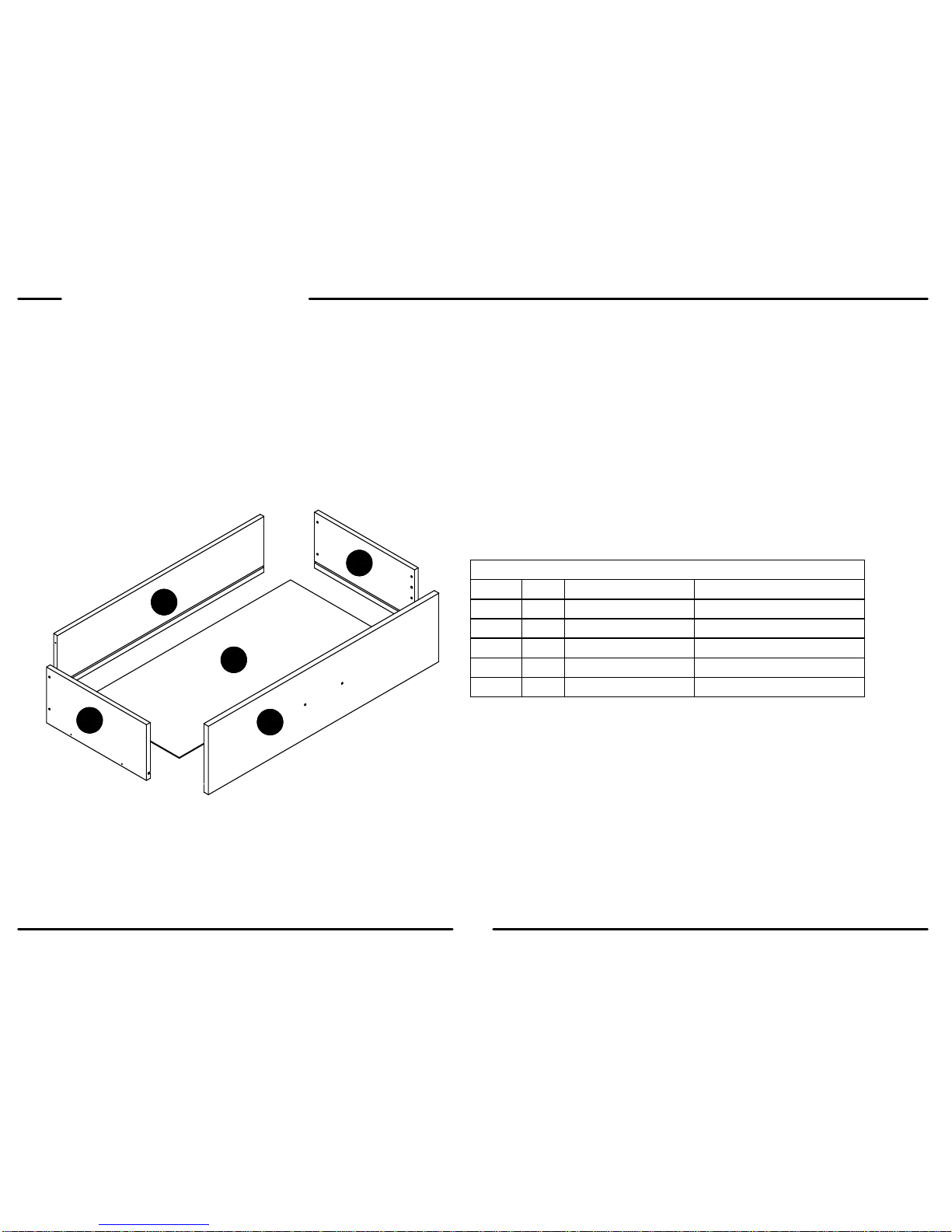

DRAWER FRONT
359773030704
G
DRAWER BACK
359773310804H
DRAWER BOTTOM
35977331090
4I
LEFT DRAWER SIDE
317283311704
Q
RIGHT DRAWER SIDE
317283311804R
Parts shown are for the drawers. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Piezas que se muestran son para los cajones. Tenga en cuenta que algunas partes están marcadas con una etiqueta engomada y algunas
partes tener una carta estampada en un borde crudo.
Pièces indiqués sont pour les tiroirs. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et certaines parties ont une
lettre estampillée sur un bord brut.
Spanish & French parts list page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
G
H
I
Q
R

B345977303COM0
5 /26
?? www.altrafurniture.com ??
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel izquierdo / panneau gauche359773030101
A
panel derecho / panneau droit
359773030201B
cima / dessus
359773030301
C
fondo / fond
359773030401D
soporte / support
359770000501E
retroceso / plaque
359773030601F
cajón del frente / devant du tiroir
359773030704
G
cajón trasero / dos du tiroir35977331080
4H
cajón infirior / fond de tiroir
359773310904I
lado del cajón izquierdo / côté du tiroir gauche
317283311704
Q
lado del cajón derecho / côté du tiroir droit31728331180
4R
panel trasero / panneau arrière
K5977000001
S

B345977303COM0
6 /26
?? www.altrafurniture.com ??
PARTS - PIEZAS - PIECES
x11 26
#A21110
nail
clavo
clou
x
#A17400
8-32 x 7/8" bolt
tornillo 7/8"
vis 7/8"
13 8
x
12 16
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
#A11080
cabeza plano 7/16"
7/16" flat head
tête plate 7/16"
x 40
8
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
924
x
#A21660
wood dowel
clavija de madera
goujon de bois
76
x
cam bolt
#A22510
perno de leva
boulon de came
610
x
#A22570
cam lock
cerradura de leva
serrure de came
510
x
21
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
2a
2b
2c 2d
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
x
#A56750
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
1d1c1b
14
1a
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
10 4
x
48
#A54223
drawer bracket
soporte de caón
support de tiroir
x
34
#A50890
handle
manija
poignée

B345977303COM0
7 /26
?? www.altrafurniture.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

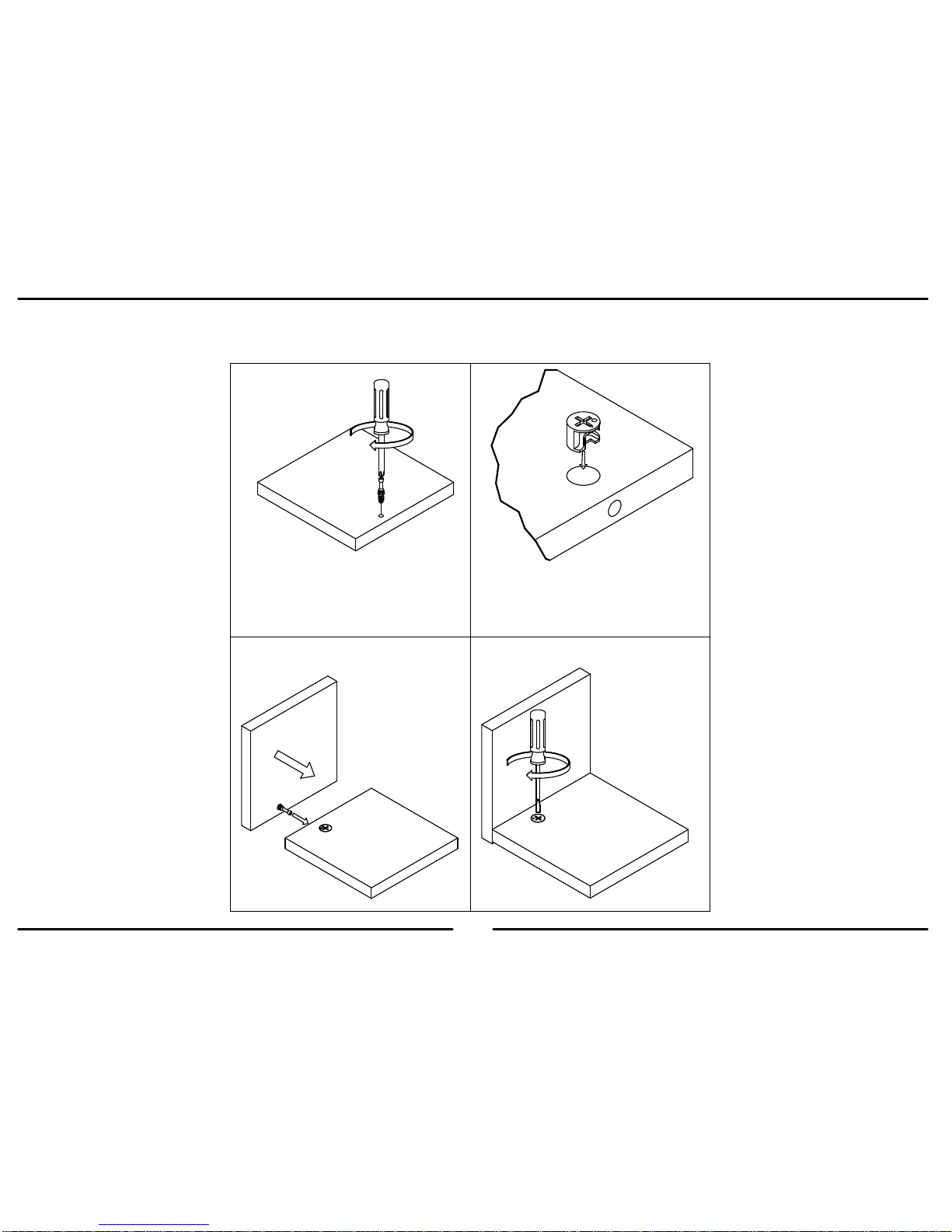

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus

1
B345977303COM0
8 /26
?? www.altrafurniture.com ??
finished edge
borde acabado
bord fini
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.

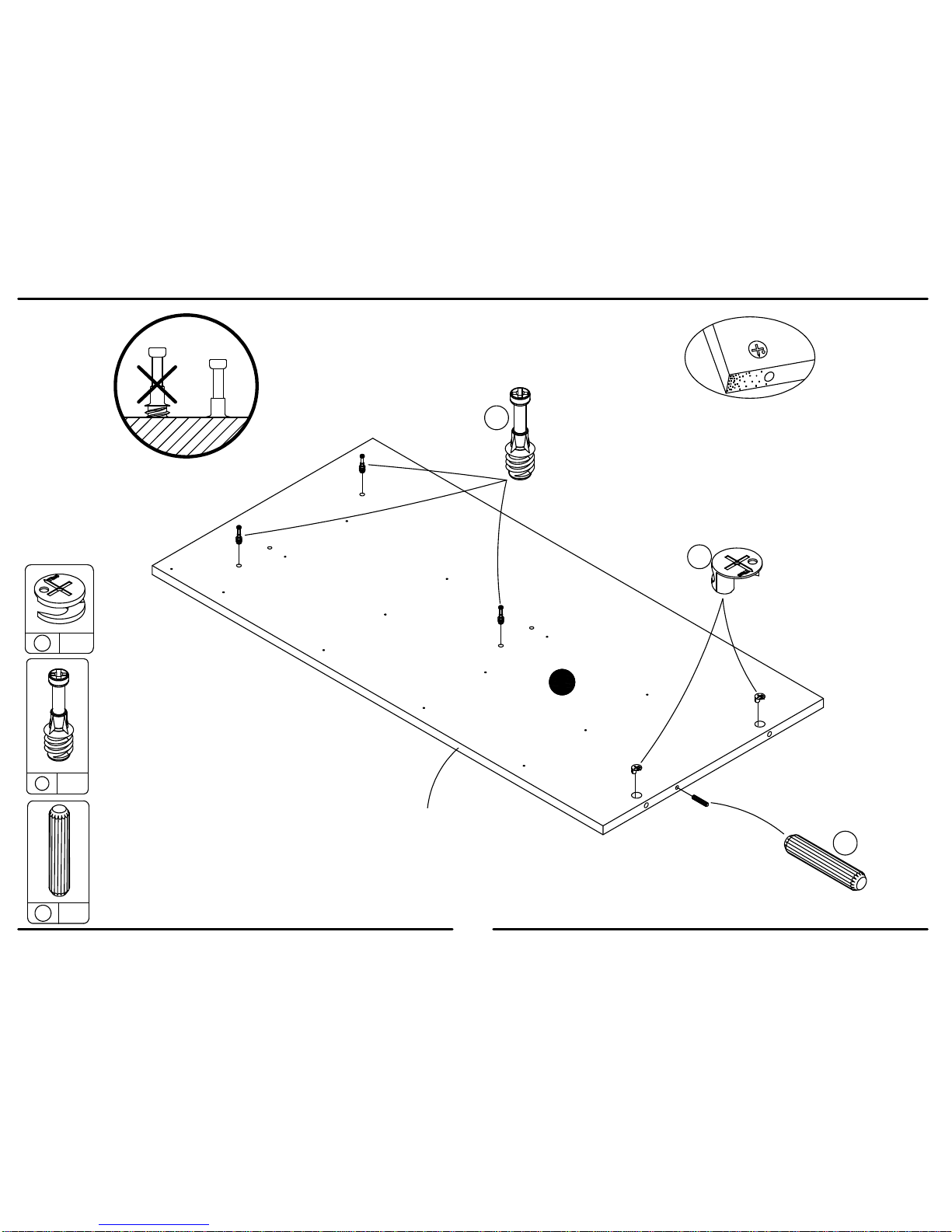

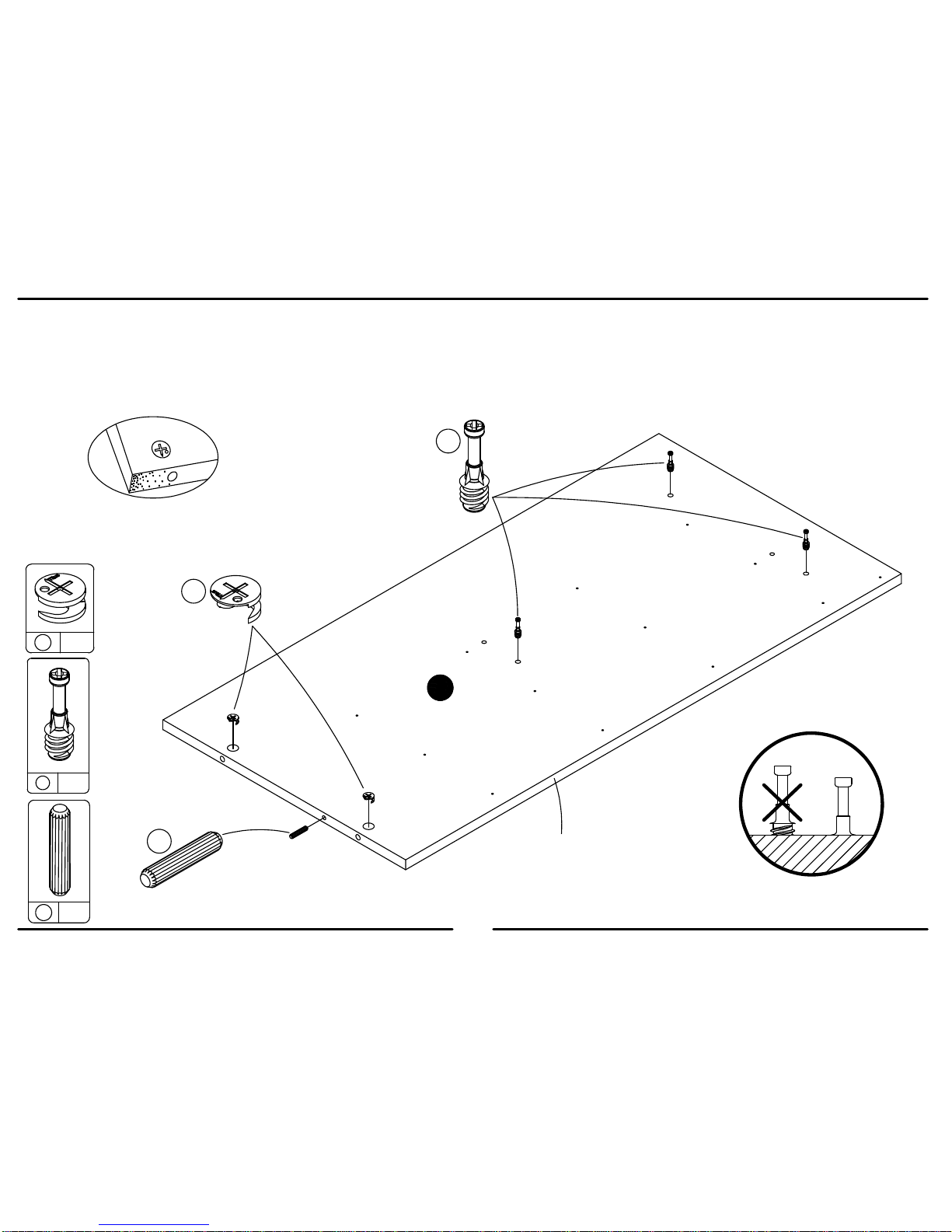

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
7
6
x
52
x
63
x
71
5
A

2
B345977303COM0
9 /26
?? www.altrafurniture.com ??
x
14
1a
x x 12
8
finished edge
borde acabado
bord fini
A
1a
1a
1a
1a
1a
8
8
8
8
8
8
8
8
8
8
8
8
8

3
B345977303COM0
10 /26
?? www.altrafurniture.com ??
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
52
x
63
x
71
6
7
5
finished edge
borde acabado
bord fini
B

4
B345977303COM0
11 /26
?? www.altrafurniture.com ??
x x 12
8
x
14
1b
1b
1b
1b
1b
1b
8
8
8
8
8
8
8
8
8
8
8
8
B
8
finished edge
borde acabado
bord fini

5
B345977303COM0
12 /26
?? www.altrafurniture.com ??
x
21
2a
2b
x
64
6
finished edge
borde acabado
bord fini
2b
2a
C
Do not fully tighten screw (2b).
No apretar el tornillo (2b).
Ne pas serrer la vis (2b).

6
B345977303COM0
13 /26
?? www.altrafurniture.com ??
x
56
x
74
7
7
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
5
5
D
E

7
B345977303COM0
14 /26
?? www.altrafurniture.com ??

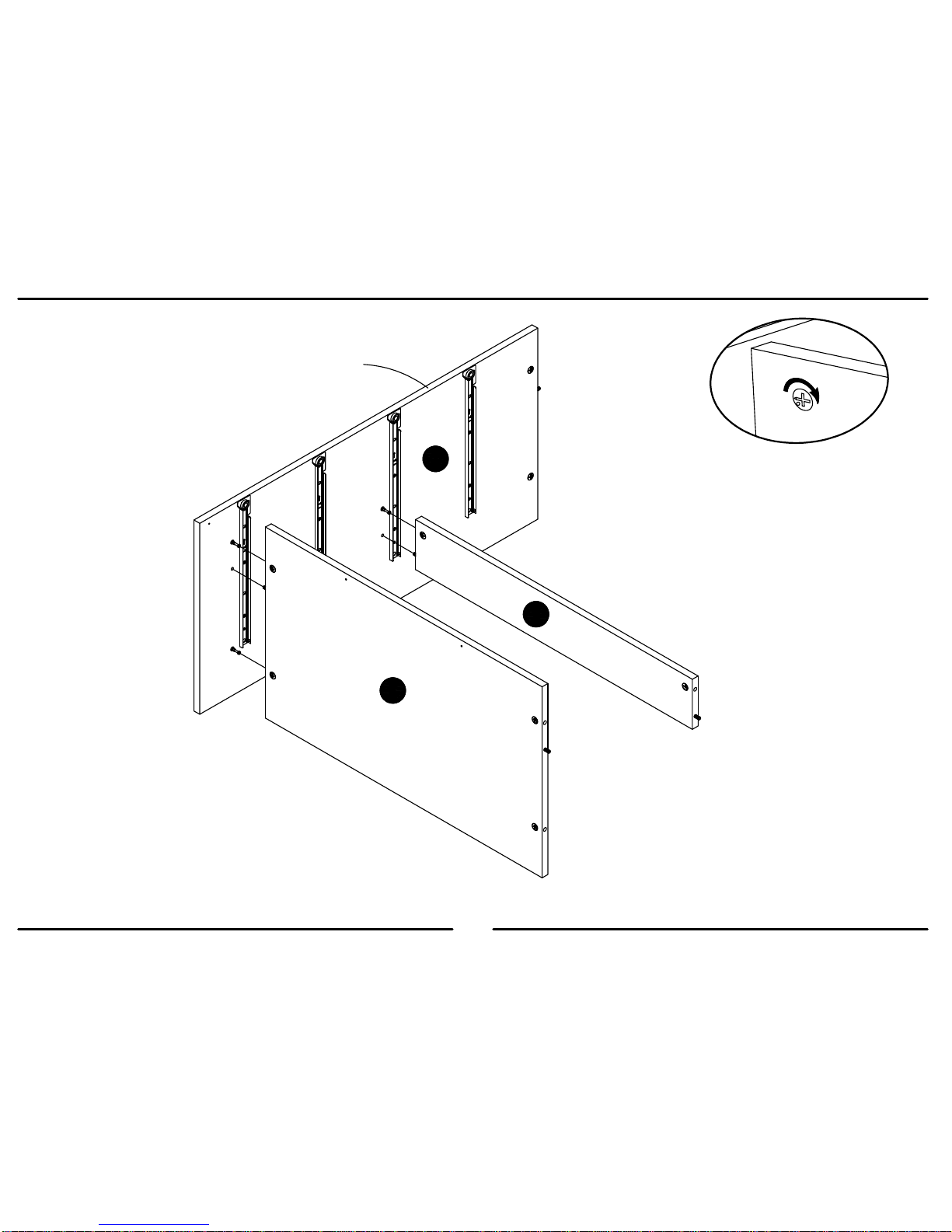

UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
finished edge
borde acabado
bord fini
A
D
E

8
B345977303COM0
15 /26
?? www.altrafurniture.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
D
E
A
B
finished edge
borde acabado
bord fini

9
B345977303COM0
16 /26
?? www.altrafurniture.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
A
B
C
finished edge
borde acabado
bord fini

10
B345977303COM0
17 /26
?? www.altrafurniture.com ??
Carefully turn the unit over onto its front side as
shown.
Cuidadosamente vire la unidad sobre la parte
delantera como se muestra.
Tournez soigneusement l'unité sur le devant
comme montré.
Assure that the unit is square.
Distance from corner to corner must be equal as
shown.
Asegura que el unidad is cuadrada.
Distancia de esquina a esquina debe ser igual
como se muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme
montré.
x11 26
2 people are required for this step.
2 personas se requieren para este paso.
2 personnes sont nécessaires pour cette étape.
Back panel notch location here.
Nuevo panel de ubicación muesca aquí.
Nouveau lieu d'encoche panneau ici.
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.
Attach the back panel so that the bottom edge is even
with the bottom (D) and aligned side to side. Nail (11)
straight down into back edges as shown.
Una el panel trasero de forma que el borde inferior esté
nivelada con la parte inferior (D) y de lado a lado
alineado. Uñas (11) hacia abajo en bordes posteriores
como se muestra.
Fixez le panneau arrière de sorte que le bord inférieur
est encore avec le fond (D) et alignés côte à côte. Nail
(11) vers le bas dans les bords arrière comme indiqué.
11
S
D

11
B345977303COM0
18 /26
?? www.altrafurniture.com ??
x
98
x
10 4
9
9
9
9
9 9
10
10
10
D
F
Carefully stand your unit on its top as shown.
Using four angle brackets (10) and eight
screws (9), attach the kick (F) as shown.
De pie con cuidado la unidad en su parte
superior como se muestra. Utilizando cuatro
escuadras (10) y ocho tornillos (9), adjuntar la
patada (F) como se muestra.
Tenir soigneusement votre appareil sur le
dessus comme indiqué. En utilisant quatre
équerres (10) et huit vis (9), fixez le coup (F)
comme indiqué.
Be sure edges are flush.
Asegúrese bordes queden al ras.
Assurez-vous que les bords sont alignés.

12
B345977303COM0
19 /26
?? www.altrafurniture.com ??
x
48

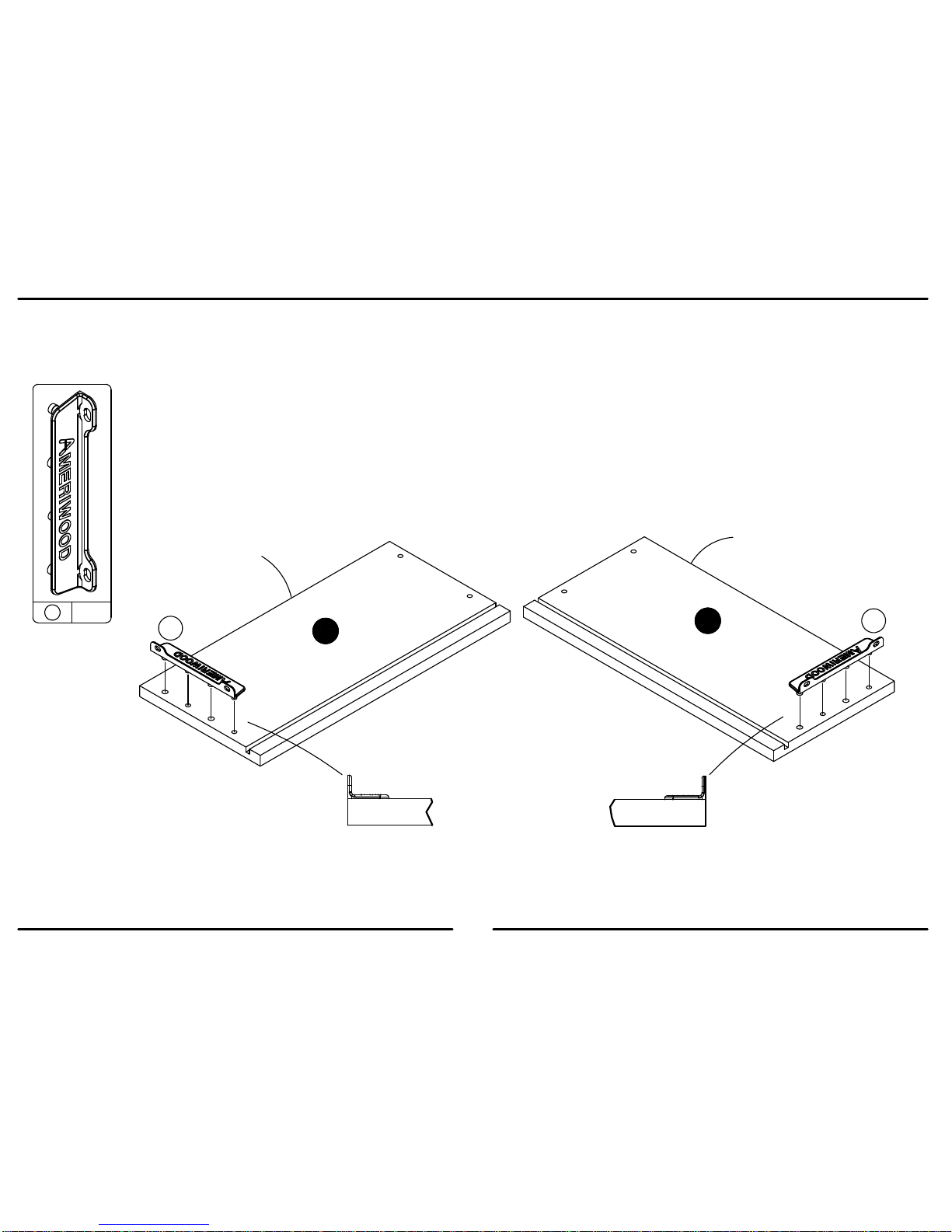

Lay the drawer sides down on a flat hard surface. Carefully line up the drawer bracket with the holes in the drawer side as
shown. Using a hammer, tap each drawer bracket stem part way into each hole. Repeat this process until the drawer
bracket is fully seated on the drawer side.
Coloque los lados del cajón sobre una superficie plana y dura. Alinee cuidadosamente el soporte del cajón con los
agujeros en el lado del cajón, como se muestra. Con un martillo, golpee cada vástago del soporte del cajón parcialmente
en dada orificio. Repita este proceso hasta que el soporte del cajón esté completamente asentado en el lado del cajón.
Déposez les côtés du tiroir sur une surface plane et rigide. Alignez soigneusement le support de tiroir avec les trous dans le
côté du tiroir comme montré. Avec un marteau, tapez chaque tige de support de tiroir en partie dans chaque trou. Répétez
cette procédure jusqu'à ce que le support de tiroir repose entièrement sur le côté du tiroir.
Bracket Orientation
Orientación del soporte
Orientation du support
Bracket Orientation
Orientación del soporte
Orientation du support
finished edge
borde acabado
bord fini
finished edge
borde acabado
bord fini
x4
x4
4QR4

13
B345977303COM0
20 /26
?? www.altrafurniture.com ??

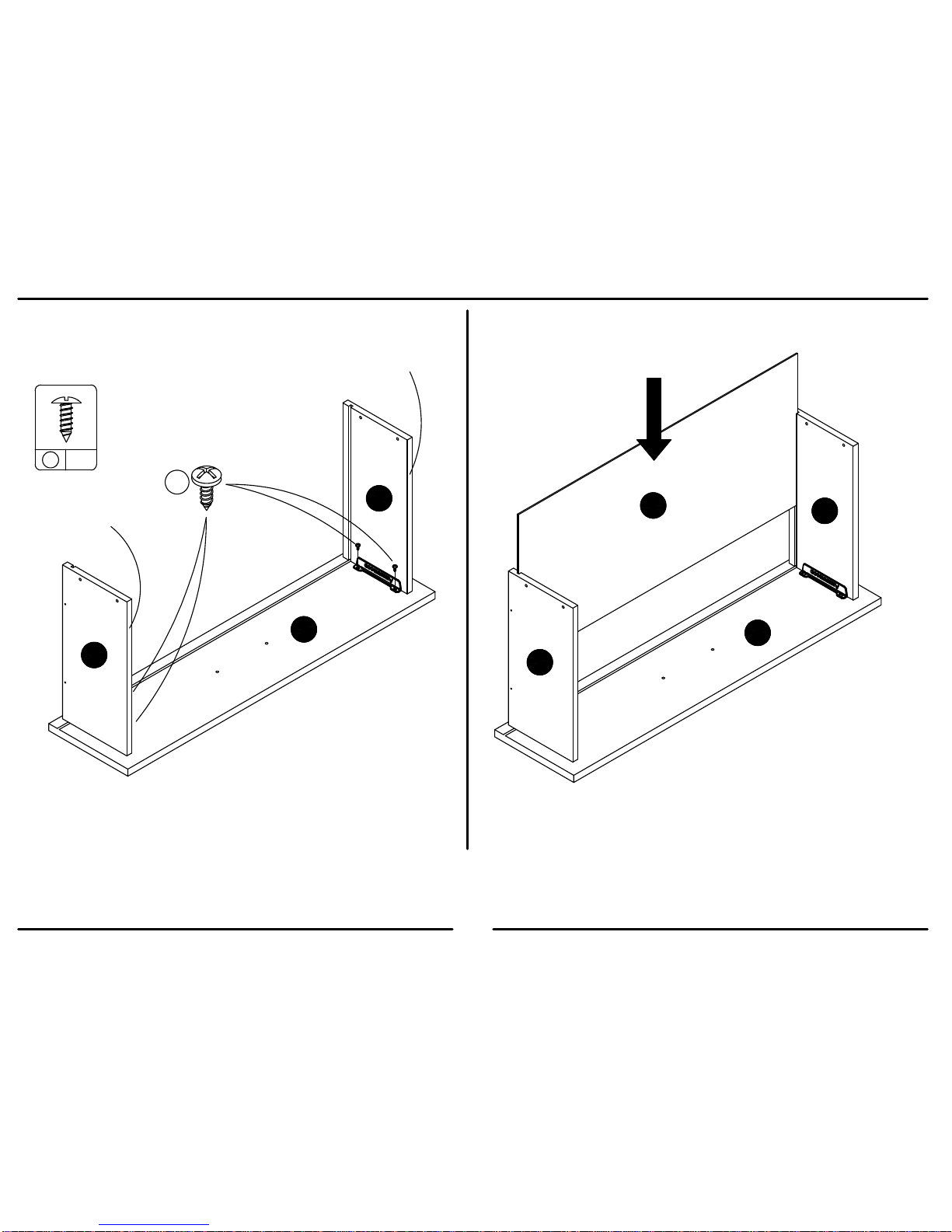

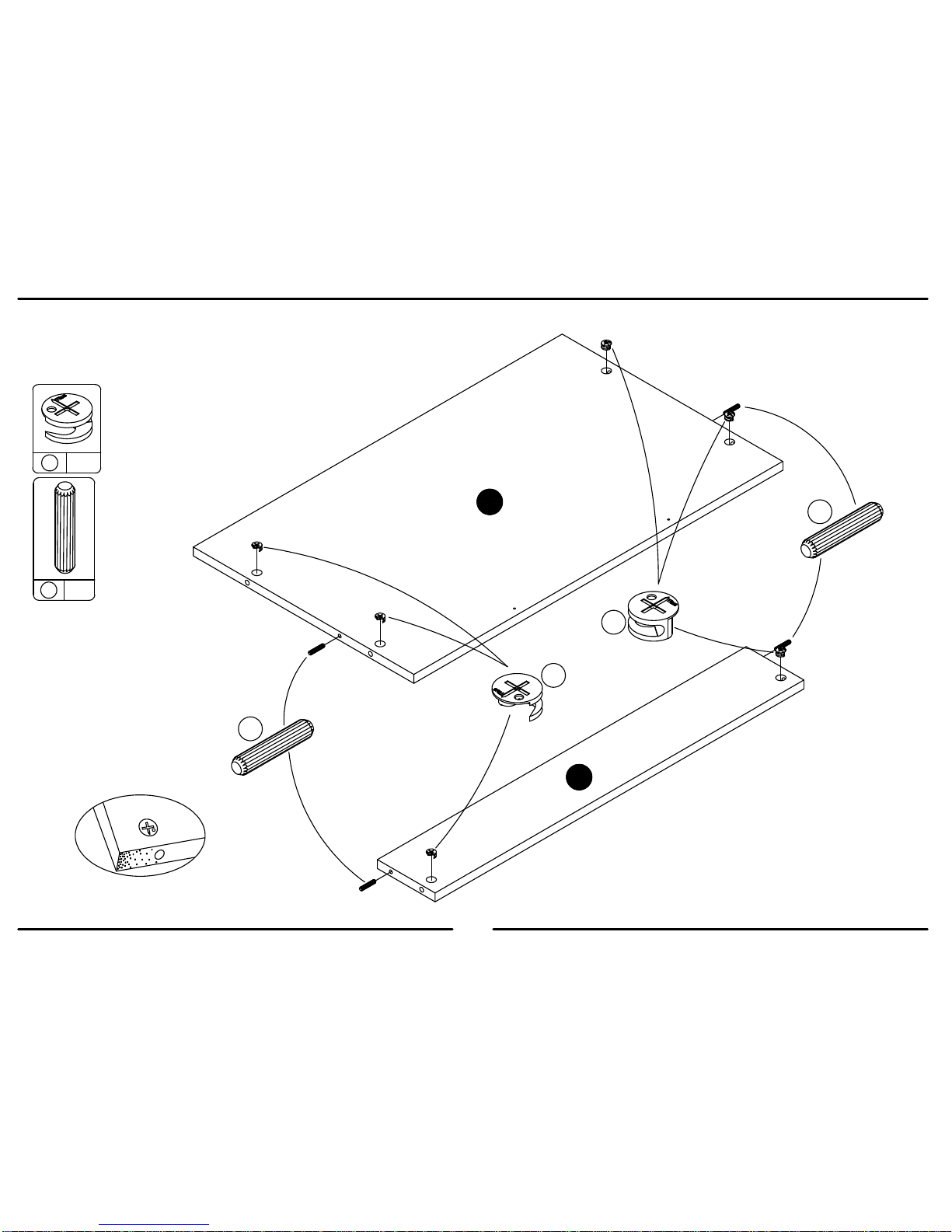

Please notice, you will be assembling 4 drawers in the following steps. You will repeat each step 4 times.
Por favor nota, se le ensamblando 4 cajones en los siguientes pasos. Va a repetir cada paso 4 veces.
S'il vous plaît remarquez, vous serez assemblez 4 tiroirs dans les étapes suivantes. Vous répétez chaque étape 4 fois.
14
x4 x4
x
916
Q
R
G
Q
R
G
I
finished surface
lado terminado
surface finie
9
finished edge
borde acabado
bord fini
finished edge
borde acabado
bord fini
