American Dynamics ADQUAD27 Owner's manual

English
Quad Processors
Installation and Operation
ADQUAD27, ADQUAD27-1, ADQUAD47,
ADQUAD47-1, ADQUAD77, ADQUAD77-1,
ADQUAD87 and ADQUAD87-1
Part Number 8000-2133-01 REV D

Installation and Operation
ii
Notice
The information in this manual was current when published. The manufacturer reserves the right to revise
and improve its products. All specifications are therefore subject to change without notice.
Copyright
Under copyright laws, the contents of this manual may not be copied, photocopied, reproduced, translated
or reduced to any electronic medium or machine-readable form, in whole or in part, without prior written
consent of Sensormatic Electronics. © Copyright 1997-2003, Sensormatic Electronics Corporation.
American Dynamics
6795 Flanders Drive
San Diego, CA 92121-2903 U.S.A.
Customer Service
Thank you for using American Dynamics products. We support our products through an extensive
worldwide network of dealers. The dealer through whom you originally purchased this product is your point
of contact if you need service or support. Our dealers are empowered to provide the very best in customer
service and support. Dealers should contact American Dynamics at (800) 507-6268 or (561) 912-6259 or on
the Web at www.americandynamics.net.
English

Quad Processors
iii
WARNINGS
WARNING: DO NOT REMOVE COVER! NO USER SERVICABLE PARTS INSIDE. REFER
SERVICING TO QUALIFIED SERVICE PERSONNEL.
DO NOT INSTALL THIS PRODUCT IN HAZARDOUS AREAS WHERE HIGHLY
COMBUSTIBLE OR EXPLOSIVE PRODUTS ARE STORED OR USED.
TO REDUCE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS
APPLIANCE TO RAIN OR MOISTURE.
THE LIGHTNING FLASH/ARROWHEAD SYMBOL, WITHIN AN EQUILATERAL
TRIANGLE, ALERTS THE USER TO THE PRESENCE OF A SHOCK HAZARD WITHIN
THE PRODUCT’S ENCLOSURE.
CAUTION: This equipment generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instruction manual, may cause interference
to radio communications. It has been tested and found to comply with the limits for a
Class A computing device pursuant to subpart B of part 15 of FCC rules, which are
designed to provide reasonable protection against such interference when operated in
a commercial environment. Operation of this equipment in a residential area is likely to
cause interference in which case the user at his own expense will be required to take
whatever measures may be required to correct the interference.
Changes or modifications not expressly aproved by the party responsible for
compliance could void the user's authority to operate the equipment.
This Class A digital apparatus meets all requirements of the Canadian Interference
Causing Equipment Regulations.
Cet appareil numérique de la Classe A respecte toutes lex exigencies du Réglement sur
le materiél brouilleur du Canada.

Installation and Operation
iv

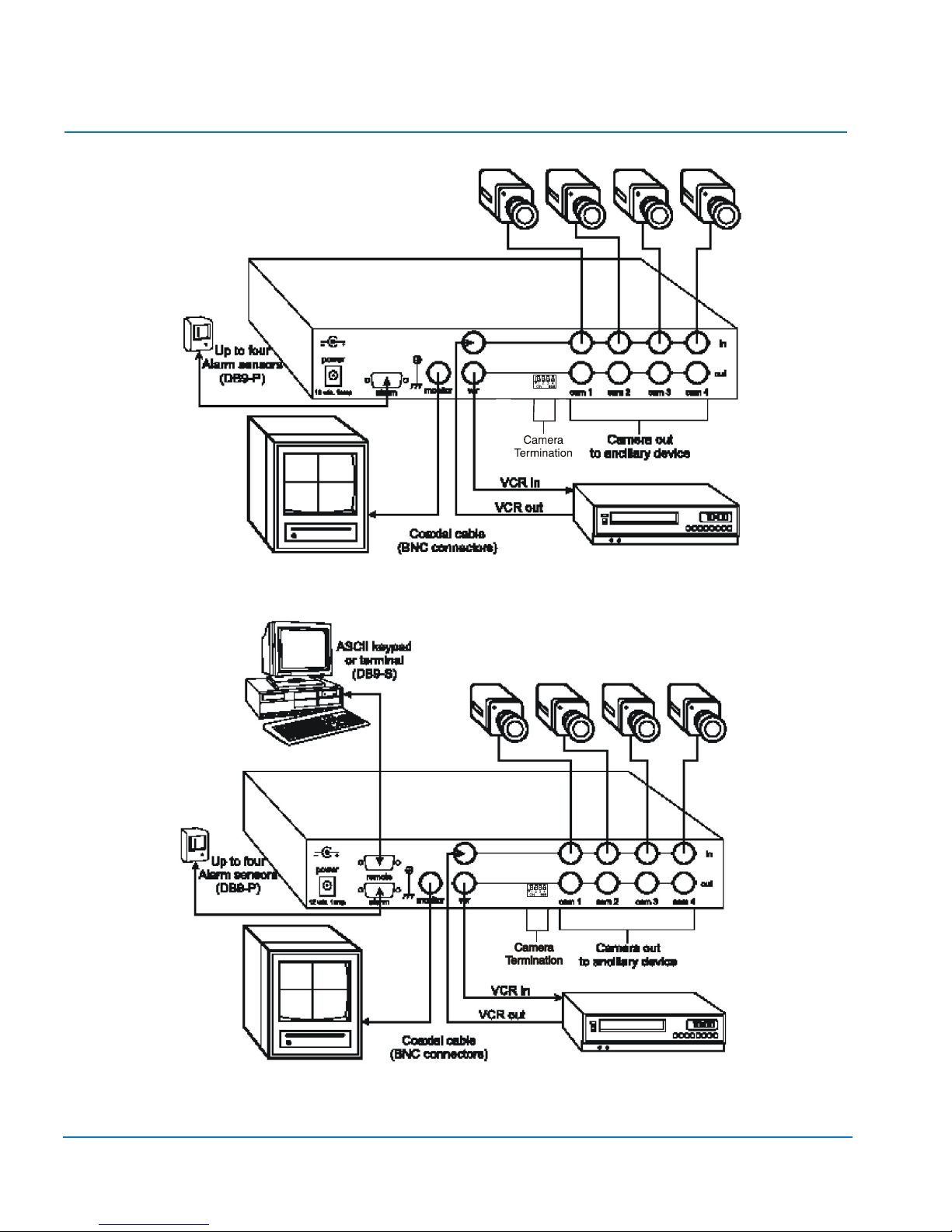

Suggested Installation of Standard Quad Processor
Suggested Installation of Premium Quad Processor

Quad Processors
1
ADQUAD27 /
ADQUAD27-1
ADQUAD77 /
ADQUAD77-1
ADQUAD47 /
ADQUAD47-1
ADQUAD87 /
ADQUAD87-1
Camera Type B&W Color B&W Color
Time/Date/Title Single (monitor out only) Dual (monitor and VCR)
Remote Control N/A RS-232
Zoom on Playback N/A Yes
Video Input Channels Four
Video Loop Through Yes
On-screen Setup Yes
Alarm Sensor Type Normally Open (NO)/Normally Closed (NC); (Selectable)
Alarm Inputs Four
Alarm Call Full Screen Yes
Individual Dwell Yes
Security Lockout Yes
Rack Mount Fits standard 19” rack; single and dual kits available (optional)
Video Output Monitor: 1 V p-p; VCR: 1 p-p; Loop: 1 V p-p
Time/Date/Title Built-in clock with backup power; 8 characters for each title
Alarm Output NO and NC contacts: 1 Amp @ 24 VDC maximum
Alarm Duration Adjustable; 1 second to nonstop
Camera Dwell Adjustable; 1 second to 99 seconds
Remote Control N/A 1 to 9 units addressable
Refresh Rate 30 (NTSC/EIA); 25 (PAL/CCIR)
Resolution 512x512 (full screen) 1024x512 (full screen)
Number of Colors 256 gray scale 16.7M colors 256 gray scale 16.7M colors
Power Consumption 7.5 to 8.5 watts at 10V to 14V DC
Dimensions 215Wx309Dx44H (mm); 8.5Wx12.2Dx1.75H (in)
Operating Temperature 0° to 45°C or 32° to 113° F

Installation and Operation
2

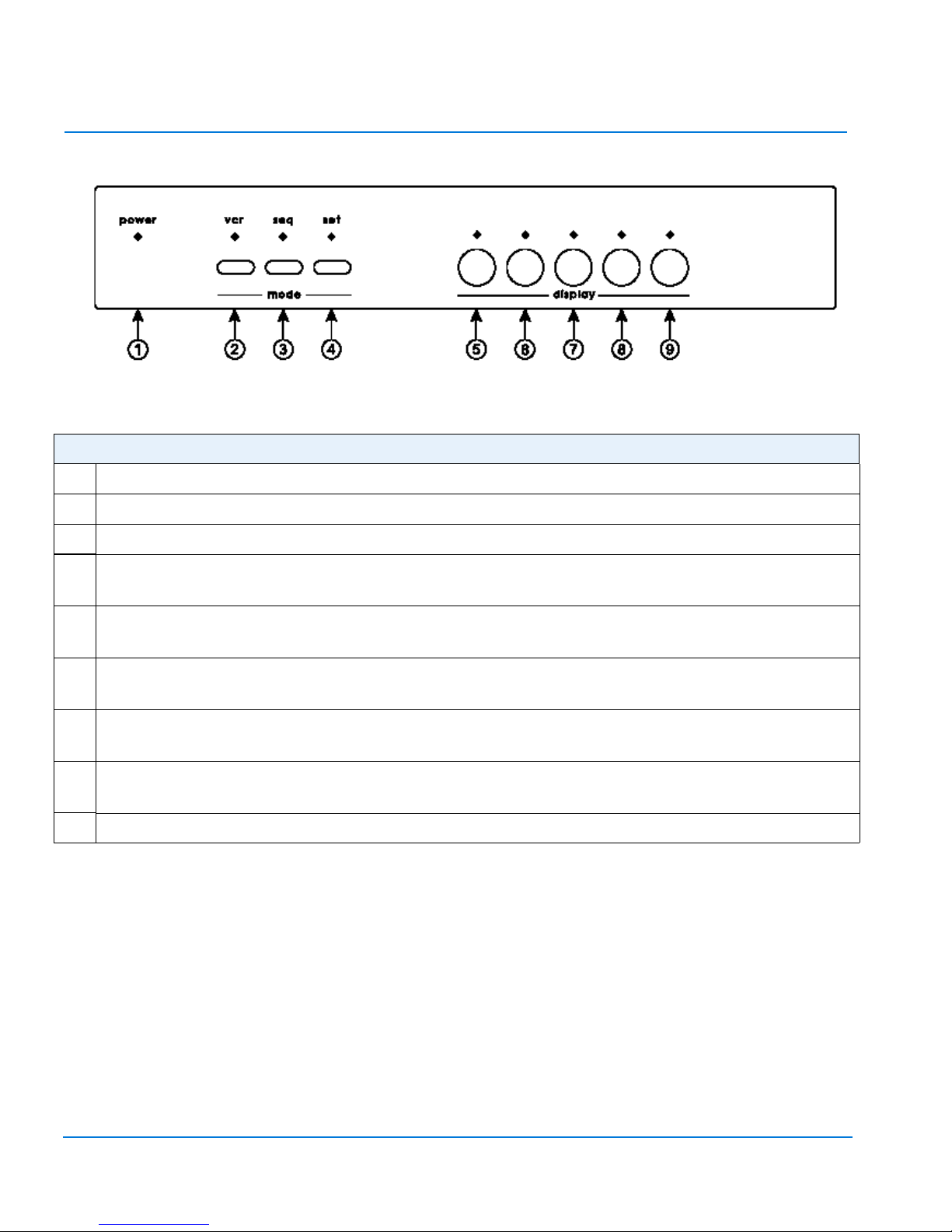

PREMIUM QUAD PROCESSOR FRONT PANEL CONTROLS
1power—Green LED indicates the unit is on.
2 vcr/PB+ — Places unit in playback mode. Selects DIRECT for VCR setup, or FRAME or
FIELD for playback. Changes display 5–8 buttons to zoom or freeze function.
3seq—Begins or ends sequential display of full screen images at programmed dwell rate.
4set—Pressing set and display 9 button simultaneously begins or ends menu setup.
Pressing display 7 simultaneously with set restores factory default settings. Pressing set
while in playback mode returns monitor output to a live display.
5 display 5 — Displays camera 1 full screen in live mode. In playback mode, zooms or
freezes image in first quadrant. Selects alphanumeric character in menu setup.
6 display 6 — Displays camera 2 full screen in live mode. In playback mode, zooms or
freezes image in second quadrant. Selects alphanumeric character in menu setup.
7 display 7 — Displays camera 3 full screen in live mode. In playback mode, zooms or
freezes image in third quadrant. Moves cursor forward in menu setup.
8 display 8 — Displays camera 4 full screen in live mode. In playback mode, zooms or
freezes image in fourth quadrant. Moves cursor backwards in menu setup.
9 display 9 — Displays all four images in live or playback mode.

Quad Processors
3

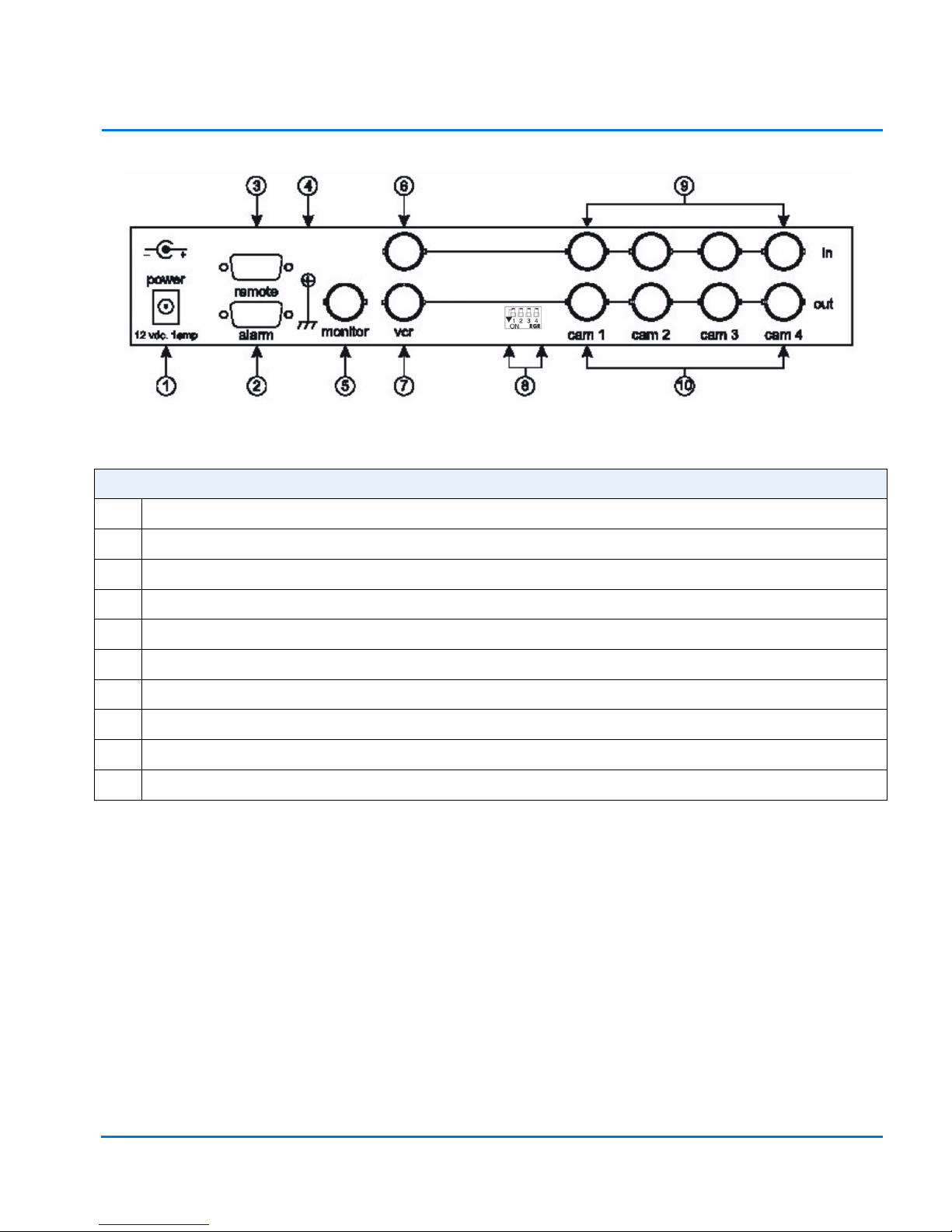

PREMIUM QUAD PROCESSOR REAR PANEL CONNECTORS
1power—Power input connector. Only use 12 VDC center-positive power supply.
2alarm—DB9-P connector. See Alarm Connector Pin Assignments for details.
3 remote — DB9-S connector. See Remote Connector Pin Assignments for details.
4 ground — Chassis ground point with Phillips screw connector.
5 monitor — BNC connector. Delivers display output to a monitor terminated in 75 ohms.
6 vcr in — BNC connector. Accepts video signal from an attached VCR for playback.
7 vcr out — BNC connector. Delivers video signal in quad format to an attached VCR.
8 camera termination — Set camera termination ON (75Ω) or OFF (HiZ)
9 cam 1-4 in — BNC connectors. Accept video input. Auto-terminated in 75 ohms
10 cam 1-4 out — BNC connectors. Deliver video output. Auto-terminated in 75 ohms.

Installation and Operation
4
STANDARD QUAD PROCESSOR FRONT PANEL CONTROLS
1power—Green LED indicates the unit is on.
2 vcr/PB+ — Places unit in playback mode.
3 seq — Begins or ends sequential display of full screen images at programmed dwell rate.
4 set — Pressing set and display 9 button simultaneously begins or ends menu setup.
Pressing display 7 simultaneously with set restores factory default settings.
5display5—Displays camera 1 full screen in live mode. Selects alphanumeric character in
menu setup.
6display6—Displays camera 2 full screen in live mode. Selects alphanumeric character in
menu setup.
7 display 7 — Displays camera 3 full screen in live mode. Moves cursor forward in menu
setup.
8 display 8 — Displays camera 4 full screen in live mode. Moves cursor backwards in
menu setup.
9 display 9 — Displays all four images in live mode.

Quad Processors
5
STANDARD QUAD PROCESSOR REAR PANEL CONNECTORS
1power—Power input connector. Only use 12 VDC center-positive power supply.
2 alarm — DB9-P connector. See Alarm Connector Pin Assignments for details.
3 ground — Chassis ground point with Phillips screw connector.
4 monitor — BNC connector. Delivers display output to a monitor terminated in 75 ohms.
5 vcr out — BNC connector. Delivers video signal in quad format to an attached VCR.
6 vcr in — BNC connector. Accepts video signal from an attached VCR for playback.
7 camera termination — Set camera termination ON (75Ω) or OFF (HiZ)
8 cam 1-4 in — BNC connectors. Accept video input. Auto-terminated in 75 ohms
9 cam 1-4 out — BNC connectors. Deliver video output. Auto-terminated in 75 ohms.

Installation and Operation
6
MENU ONE SETTINGS: RANGE DEFAULT
SETTING
TITLE: Eight characters; A–Z, 0–9, :, /, +,-, space CAM1 thru CAM4
DWELL: 0–99 seconds 01S (One second)
TIME: HH:MM:SS; DATE: MM-DD-YY or DD-MM-YY (PAL) ON
TILE: ON or OFF ON
MENU TWO SETTINGS: RANGE DEFAULT
SETTING
SENSOR: Attached device is OPEN (NO) or CLOSED (NC) OPEN
STATUS: Unit response to attached sensor is ON or OFF ON
ALARM SENSITIVITY: Shortest pulse that triggers alarm response; 0.1
seconds to 0.8 seconds
0.3S
ALARM DURATION: Response after end of input; 0seconds to
59 minutes
10S
AUDIBLE ALARM: Sound during alarm; ON or OFF ON
VIDEO LOSS: Video loss triggers alarm; ON or OFF ON
SECURITY LOCK: Disables front panel controls; ON or OFF OFF
UNIT ID (Premium units only): Unit number returned at TX pin of
remote connector; control up to nine units, 1–9 0 (no ID)

Quad Processors
7
CAUTION: (Premium units only) Do NOT use a cable that cannot be modified to
disable pins 6 and 7 of the remote connector, or you can cause
serious damage to the serial port of your computer or terminal.
Contact a qualified installer or technician if you cannot purchase a
connector that can be modified.

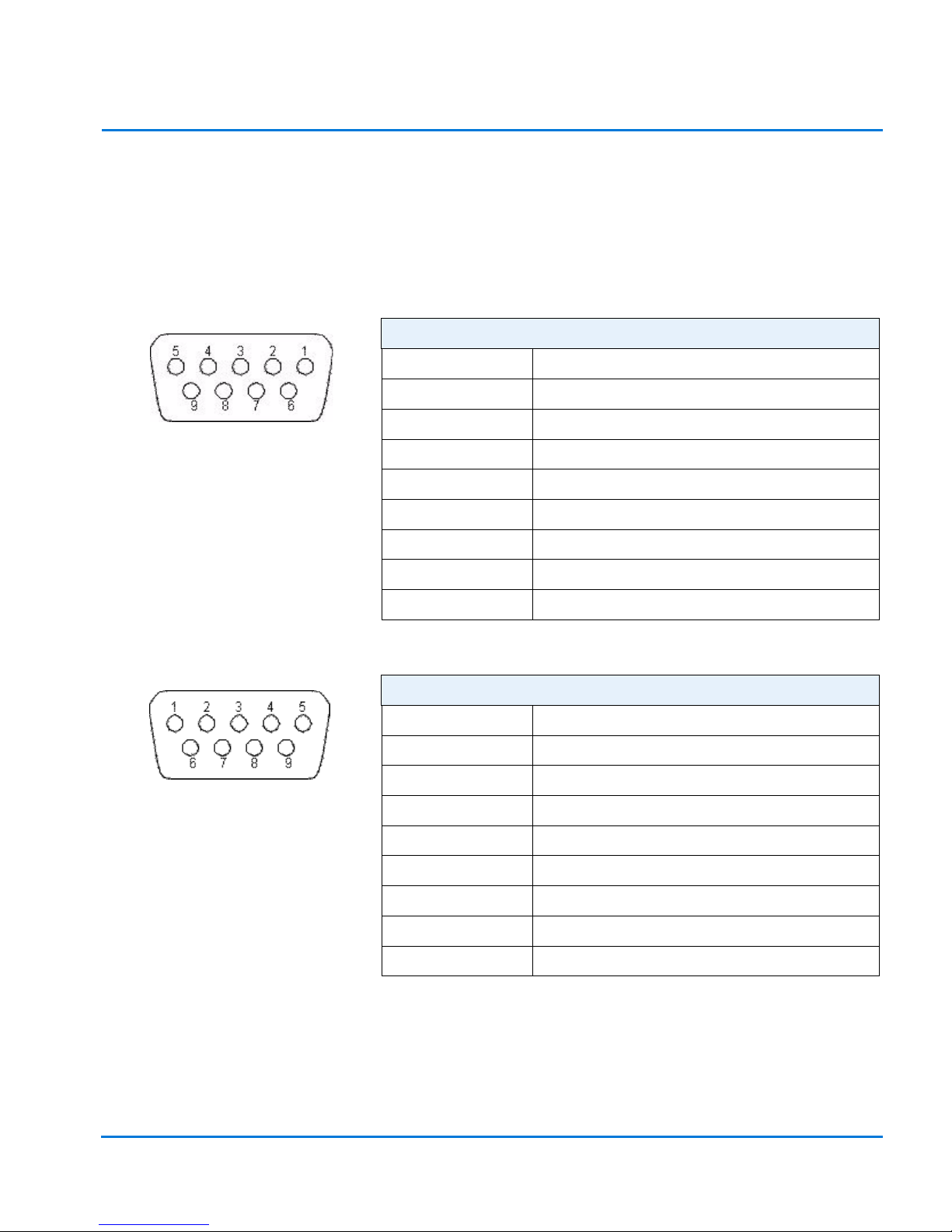

DB9-P Remote Connector
REMOTE CONNECTOR PIN ASSIGNMENTS
1Ground
2 Receive
3Transmit
4 No contact
5 No contact
6 Reserved
7 Reserved
8Ground
9Ground
DB9-S Alarm Connector
ALARM CONNECTOR PIN ASSIGNMENTS
1 Camera 1
2 Camera 2
3 Camera 3
4 Camera 4
5AlarmReset
6Ground
7 Normally Open (NO)
8 Common
9 Normally Closed (NC)

Installation and Operation
8
REMOTE CONTROL ASCII COMMANDS
/AX Alarm Reset
/AU Factory Defaults
Either /AX or /AU Audible alarm reset
/FD VCR field mode
/FL VCR frame mode
/DR Direct mode
/22 Quad display
/01–/04 Full screen camera 1–4
/SQ Sequence
/AF Menu
/_U or /_D Text up or down
/_L or /_R Cursor left or right
/TP Toggle VCR mode
/LV End VCR mode
/ST or /SX Freeze or unfreeze playback
/TP then /01–/04 Expand playback
/LE or /LD Lock Enable/Disable
/L# Log on for unit #
/LZ Log off

Français
Processeurs Quad
Manuel d’installation et d’utilisation
ADQUAD27, ADQUAD27-1, ADQUAD47,
ADQUAD47-1, ADQUAD77, ADQUAD77-1,
ADQUAD87 et ADQUAD87-1
Numéro de pièce : 8000-2133-01 REV D

Manuel d’installation et d’utilisation
ii
Avis
L’information contenue dans ce manuel était actuelle lors de sa publication. Le fabricant se réserve
cependant le droit de modifier et d’améliorer ses produits. Toutes les caractéristiques sont donc sujettes à
des modifications sans préavis.
Droit d’auteur
Selon les lois sur les droits d’auteur (copyright), le contenu de ce manuel ne peut pas être copié,
photocopié, reproduit, traduit ni réduit à aucun support d’information électronique ou forme lisible par
machine, en tout ou partie, sans l’accord préalable par écrit.
Marques commerciales
Conformément à la législation en matière de droits d'auteurs (copyright), le contenu de ce manuel ne peut
pas être copié, photocopié, reproduit, traduit ou converti par un quelconque moyen électronique ou
mécanique, en tout ou partie, sans l'accord préalable écrit de Sensormatic Electronics. © Copyright 1997-
2003, Sensormatic Electronics Corporation.
American Dynamics
6795 Flanders Drive
San Diego, CA 92121-2903 U.S.A.
Merci d’utiliser les produits d'American Dynamics. Nous supportons entièrement nos produits grâce à notre
réseau mondial de distributeurs Le distributeur auprès de qui vous avez acheté ce produit est la personne à
contacter si vous avez besoin d'un service ou d’assistance. Nos distributeurs ont la responsabilité d'offrir
une assistance et un service à la clientèle de qualité supérieure. Les distributeurs peuvent contacter
American Dynamics au (800) 507-6268 ou au (561) 912-6259 ou en visitant www.americandynamics.net.
Français

Processeurs Quad
iii
WARNINGS
AVERTISSEMENT : AVERTISSEMENT : NE PAS RETIRER LE CAPOT. AUCUN ÉLÉMENT INTERNE
NE PEUT ÊTRE MANIPULÉ
PAR L’UTILISATEUR. CONTACTER UNE PERSONNE QUALIFIÉE POUR TOUTE
INTERVENTION.
N’INSTALLEZ PAS CE PRODUIT DANS DES ENDROITS PRÉSENTANT UN DANGER,
COMME PAR EXEMPLE LÀ OÙ L’ON STOCKE OU L’ON UTILISE DES PRODUITS SOIT
COMBUSTIBLES, SOIT EXPLOSIFS. POUR RÉDUIRE LES RISQUES
D’ÉLECTROCUTION, PROTÉGEZ CET APPAREIL DE LA PLUIE ET DE L’HUMIDITÉ.
L’ÉCLAIR À EXTRÉMITÉ FLÉCHÉE À L’INTÉRIEUR D’UN TRIANGLE ÉQUILATÉRAL
INDIQUE LA PRÉSENCE D’UN RISQUE D’ÉLECTROCUTION À L’INTÉRIEUR DU
PRODUIT.
AVERTISSEMENT : Cet équipement a été testé et jugé conforme aux limites de la classe A d’un
dispositif numérique, conformément à la partie 15 du Règlement de la FCC. Ces limites
sont conçues pour fournir une protection raisonnable contre les interférences
nuisibles lorsque l’équipement fonctionne dans un environnement commercial. Cet
équipement produit, utilise et peut émettre de l’énergie de radiofréquence et, s’il n’est
pas installé et utilisé conformément au manuel d’instruction, peut causer des
interférences de communication radio. L’opération de cet équipement dans les zones
habitées causera probablement des interférences nuisibles. Dans ce cas, l’utilisateur
devra corriger ces interférences à ses frais.
Les changements ou modifications qui n’ont pas été expressément approuvées par la
partie responsable de la conformité pourraient annuler l’autorité du propriétaire
d’opérer l’équipement.
Cet appareil numérique de classe A respecte toutes les exigences du Règlement sur le
matériel brouilleur du Canada.

Manuel d’installation et d’utilisation
iv

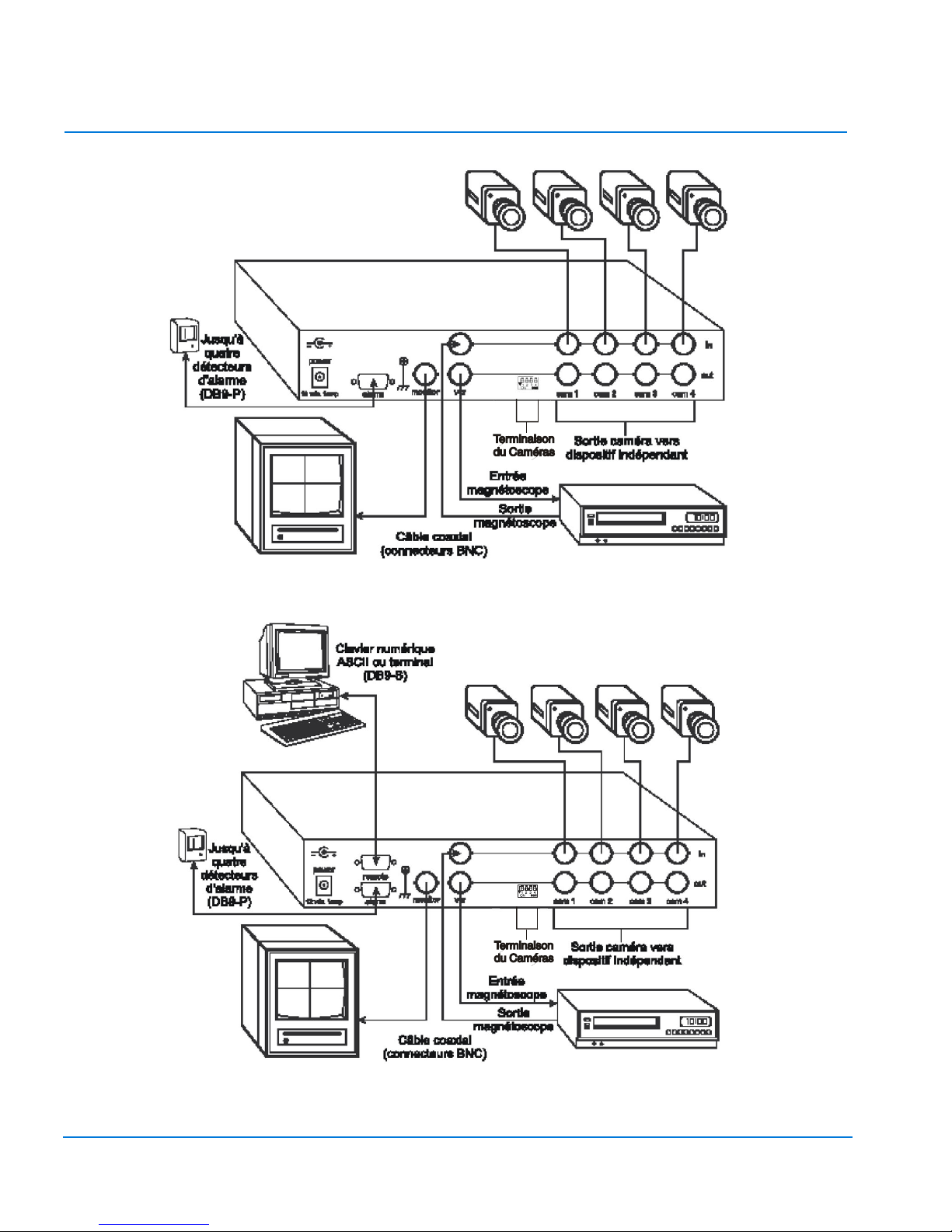

Montage suggéré du Processeur Quad Standard.
Montage suggéré du Processeur Quad Premium.

Processeurs Quad
1
ADQUAD27 /
ADQUAD27-1
ADQUAD77 /
ADQUAD77-1
ADQUAD47 /
ADQUAD47-1
ADQUAD87 /
ADQUAD87-1
Type de caméra Noir et Blanc Couleur Noir et Blanc Couleur
Heure/Date/Titre Simple (sortie moniteur
seulement Double (moniteur et
magnétoscope)
Télécommande Non Disponible RS-232
Zoom en lecture Non Disponible Oui
Canaux d’entrée vidéo Quatre
Itération vidéo Oui
Réglage sur écran Oui
Type de capteur
d’alarme Normalement Ouvert (NO)/Normalement Fermé (NF); (Au Choix)
Entrées d’alarme Quatre
Appel d’alarme plein
écran Oui
Pause individuelle Oui
Verrouillage de sécurité Oui
Châssis Se pose sur un support standard de 48,26 cm ;
kits simples et doubles disponibles (optionnel)
Sortie Vidéo Moniteur : 1 V p-p ; Magnétoscope : 1 V p-p ; Boucle : 1 V p-p
Heure/Date/Titre Horloge intégrée avec alimentation de secours ;
8 caractères pour chaque titre
Sortie d’alarme Contacts NO et NF : 1 A @ 24 Vc. c. maximum
Durée d’alarme Réglable; 1 seconde à non-stop
Pause Caméra Réglable; 1 seconde à 99 secondes
Télécommande Non Disponible 1 to 9 appareils adressables
Fréquence de
rafraîchissement 30 (NTSC/EIA); 25 (PAL/CCIR)
Résolution 512x512 (plein écran) 1024x512 (plein écran)
Nombre de couleurs 256 niveaux de
gris 16,7 millions
de couleurs 256 niveaux de
gris 16,7 millions
de couleurs
Consommation
électrique De 7,5 à 8,5 watts (10Vc. c. à 14Vc. c.)
Dimensions 215 Larg. x 309 Prof. x 44Haut (mm)
Température 0° à 45°C ou 32° à 113° F

Manuel d’installation et d’utilisation
2
PROCESSEUR QUAD PREMIUM — COMMANDES DU PANNEAU AVANT
1 power [alimentation] — Le voyant vert indique que l’appareil est allumé.
2 vcr/PB+ — Met l’appareil en mode lecture. Selectionne soit DIRECT pour régler le
magnétoscope, soit FRAME ou FIELD pour la lecture. Change les 5-8 touches affichage
en zoom ou en fonction freeze [figée]
3seq—Commence ou termine l’affichage séquentiel d’images plein écran au taux de
variation programmé.
4set—Appuyer sur set et la touche display 9 en même temps commence ou termine le
réglage du menu. Appuyer sur display 7 en même temps que sur set restaure les
réglages par défaut de l’usine. Appuyer sur set en mode lecture restaure la sortie
monitor en affichage direct.
5 display 5 [affichage 5] — Affiche caméra 1 sur plein écran en mode direct. En mode
lecture, fait un zoom de l’image, ou la figée, dans le premier quadrant. Sélectionne le
caractère alphanumérique dans le réglage du menu
6 display 6 [affichage 6] — Affiche caméra 2 sur plein écran en mode direct. En mode
lecture, fait un zoom de l’image, ou la figée, dans le premier quadrant. Sélectionne le
caractère alphanumérique dans le réglage du menu.
7 display 7 [affichage 7] — Affiche caméra 3 sur plein écran en mode direct. En mode
lecture, fait un zoom de l’image, ou la figée, dans le premier quadrant. Sélectionne le
caractère alphanumérique dans le réglage du menu.
8 display 8 [affichage 8] — Affiche caméra 4 sur plein écran en mode direct. En mode
lecture, fait un zoom de l’image, ou la figée, dans le premier quadrant. Sélectionne le
caractère alphanumérique dans le réglage du menu.
9 display 9 [affichage 9] — Affiche les quatre images en direct ou en lecture.

Processeurs Quad
3
PROCESSEUR QUAD PREMIUM - CONNECTEURS DU PANNEAU ARRIÈRE
1 power [alimentation] — Connecteur d’entrée d’alimentation. Utilise seulement une
alimentation de 12 V c.c., centre positif.
2 alarm [alarme] — Connecteur DB9-P. Voir Attributions des broches du connecteur d'alarme
pour plus de détails.
3 remote [télécommande] — Connecteur DB9-S. Voir Attributions des broches du
connecteur de télécommande pour plus de détails.
4 terre — Borne de masse (connecteur avec vis à tête cruciforme).
5 monitor [moniteur] — Connecteur BNC. Livre une sortie d’affichage à un moniteur
fermé à 75 ohms.
6 vcr in [entrée] — Connecteur BNC. Accepte le signal vidéo du magnétoscope connecté
en vue d’une lecture.
7 vcr out [sortie] — Connecteur BNC. Émet un signal vidéo en quadravision à un
magnétoscope connecté.
8 Terminaison des caméras — Réglez la terminaison des caméras sur ON (Marche)
(75W) ou OFF (Arrêt) (HiZ)
9 cam 1-4 in [entrées] — Connecteurs BNC. Acceptent l’entrée vidéo. Fermés
automatiquement à 75 ohms.
10 cam 1-4 out [sorties] — Connecteurs BNC. Livrent la sortie vidéo. Fermés
automatiquement à 75 ohms.

Manuel d’installation et d’utilisation
4
PROCESSEUR QUAD STANDARD — COMMANDES DU PANNEAU AVANT
1 power [alimentation] — Le voyant vert indique que l’appareil est allumé.
2 vcr — Met l’appareil en mode lecture.
3 seq — Commence ou termine l’affichage séquentiel d'images plein écran au taux de
variation programmé.
4 set — Appuyer sur set et la touche display 9 en même temps commence ou termine le
réglage du menu. Appuyer sur display 7 en même temps que sur set restaure les réglages
par défaut de l’usine.
5 display 5 [affichage 5] — Affiche caméra 1 sur plein écran en mode direct. Sélectionne le
caractère alphanumérique dans le réglage du menu.
6 display 6 [affichage 6] — Affiche caméra 2 sur plein écran en mode direct. Sélectionne le
caractère alphanumérique dans le réglage du menu.
7 display 7 [affichage 7] — Affiche caméra 3 sur plein écran en mode direct. Déplace le
curseur vers l'avant dans le réglage du menu.
8 display 8 [affichage 8] — Affiche caméra 4 sur plein écran en mode direct. Déplace le
curseur vers l'arrière dans le réglage du menu.
9 display 9 [affichage 9] — Affiche les quatre images en direct.
Other manuals for ADQUAD27
1
This manual suits for next models
7
Table of contents
Languages:
Other American Dynamics Computer Hardware manuals
