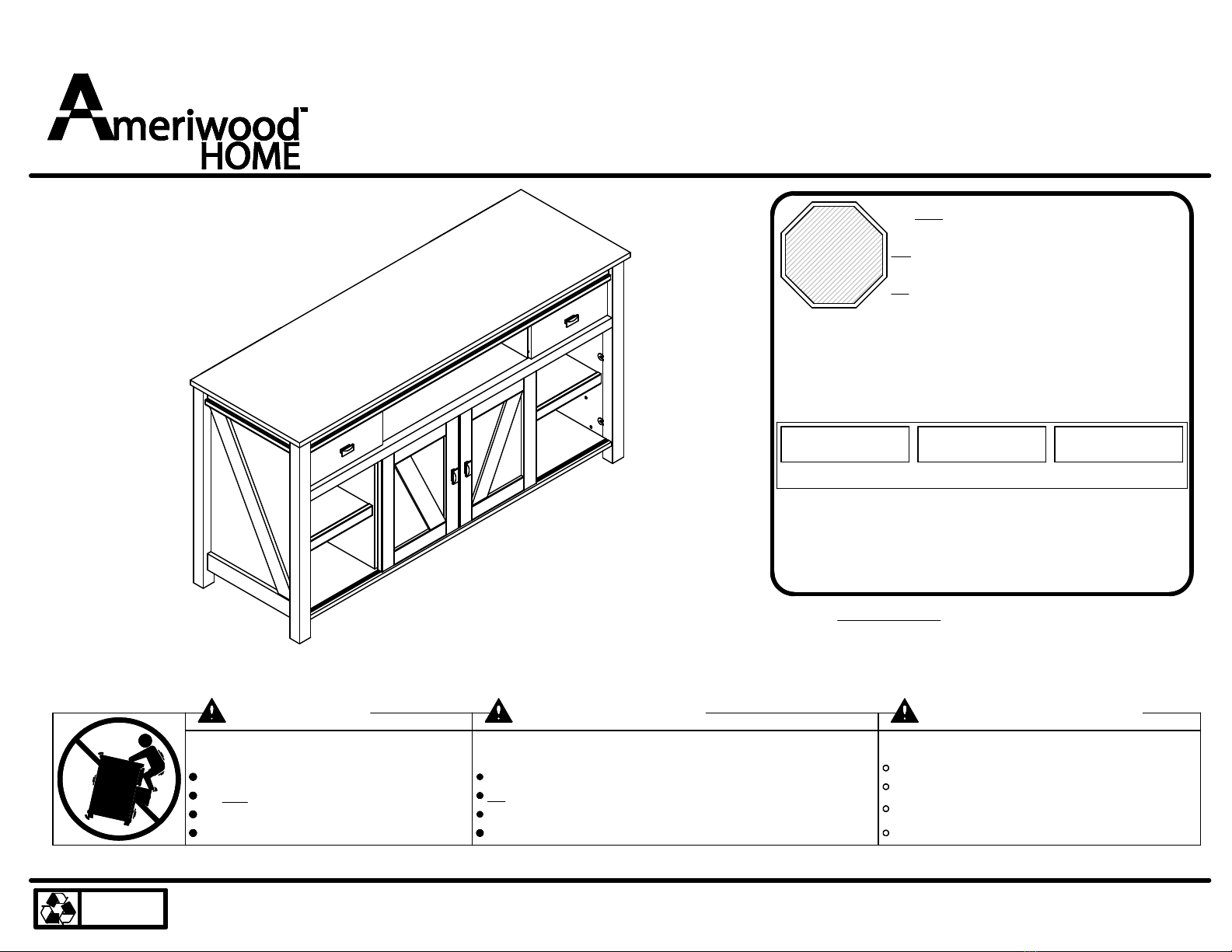

Ameriwood HOME 1783215PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOODHOME.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B341783215PCOM
5
1783215PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B341783215PCOM
5
3 /54
www.ameriwoodhome.com
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
LEFT PANEL317832150101A
RIGHT PANEL
317832150201B
LEFT UPPER PARTITION
317832150301
C
RIGHT UPPER PARTITION
317832150401D
LEFT LOWER PARTITION317832150501E
RIGHT LOWER PARTITION
317832150601F
TOP317832151311M
BOTTOM317832151401N
FIXED SHELF
317832151501
O
CENTER SHELF
317832151601P
SIDE SHELF
317832151702
Q
UPPER SIDE MOLDING
317832151802R
LOWER RAIL317832151902S
LEFT PANEL RAIL317832152001T
RIGHT PANEL RAIL317832152101U
UPPER FRONT MOLDING317832152211V
CENTER MOLDING
317832152301W
FRONT LEG
317832152402X
REAR LEG
317832152502Y
CENTER BACK317832152701AA
CENTER SHELF MOLDING317832152801BB
SIDE SHELF MOLDING
317832152902
CC
LEFT ASSEMBLED DOOR
317832153001
DD
RIGHT ASSEMBLED DOOR
317832153101EE
BACK PANELK1783215002FF
Parts shown are the base cabinet of your model. Drawers shown on next page. Please note, some parts are labeled with a sticker and some
parts have a letter stamped on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Cajones que se muestra en la siguiente página. Tenga en cuenta las mismas
partes se etiquetan con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Tiroirs montrés sur la page suivante. Veuillez noter que les mêmes pièces sont pourvus
d'une étiquette et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood but is
required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de
madera, pero se requlere para la asamblea de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée de
bois, mais nécessaire pour l'assemblage de votre meuble.
Spanish & French parts list on page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
A
B
C
D
E
M
N
O
P
Q
Q
R
R
S
S
T
U
V
W
X
X
Y
BB
CC
CC
DD
EE
FF
FF

B341783215PCOM
5
4 /54
www.ameriwoodhome.com
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTIONPART NUMBERQTITEM
LEFT DRAWER SIDE
356833310702
G
DRAWER BACK
317833310802H
DRAWER BOTTOM
317833310902I
RIGHT DRAWER SIDE356833311002
J
LEFT DRAWER FRONT317832151101K
RIGHT DRAWER FRONT317832151201L

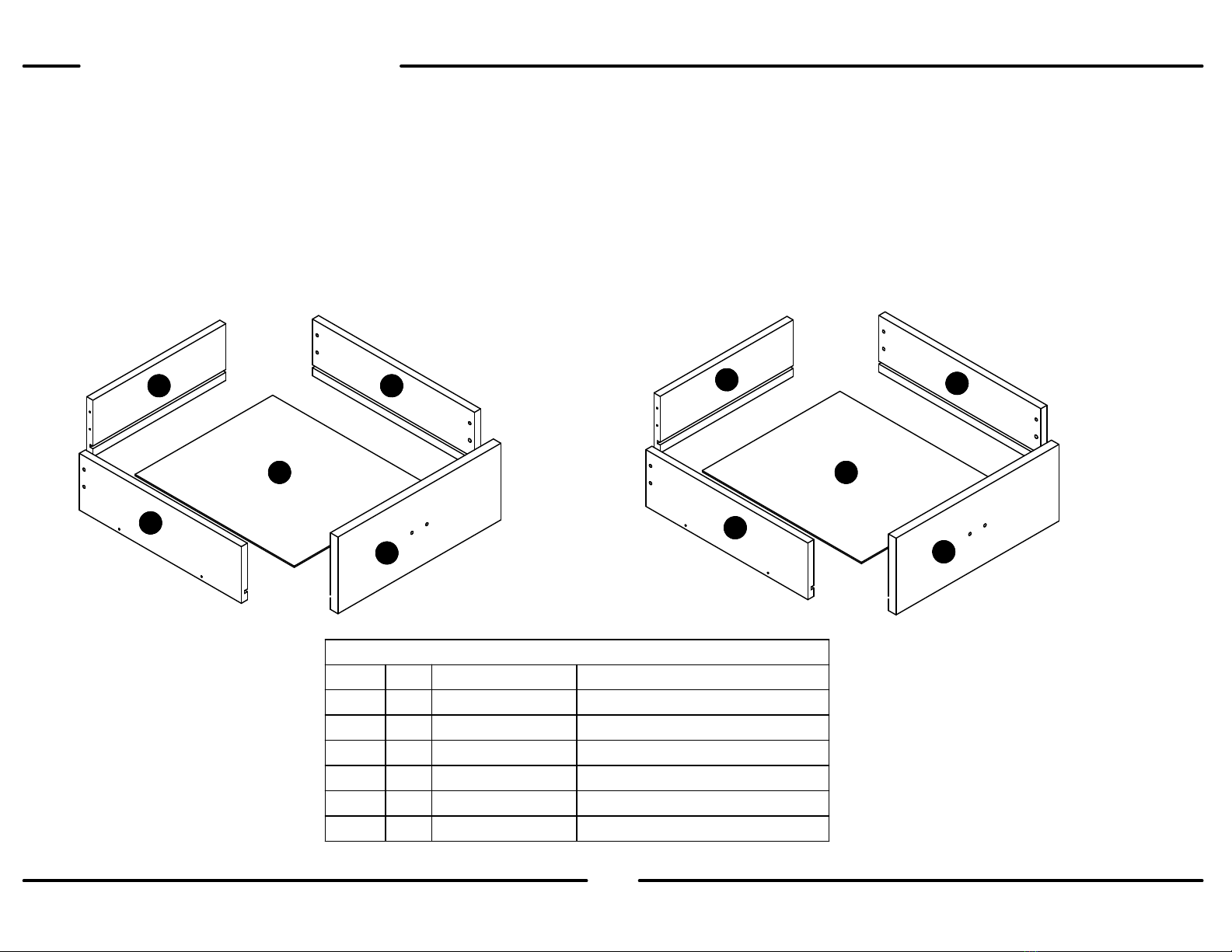

Parts shown are for the left drawer and right drawer. Please note, some parts are labeled with a sticker and some parts have a letter
stamped on a raw edge.
Piezas que se muestran son para el cajón de la izquierda y la derecha del cajón. Tenga en cuenta que algunas partes están etiquetados
con una pegatina y algunas partes tener una carta sellada en un borde crudo.
Pièces indiqués sont pour le tiroir de gauche et un tiroir droite. S'il vous plaît noter, certaines parties sont marqués avec un autocollant et
certaines parties ont une lettre estampillée sur un bord brut.
left drawer
cajón izquierdo
tiroir de gauche
right drawer
cajón derecha
tiroir de droit
GG
HH
I I
JJ
KL

B341783215PCOM
5
5 /54
www.ameriwoodhome.com
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
panel de la izquierda / panneau de gauche
317832150101A
panel de la derecha / panneau de droite317832150201B partición superior izquierda / cloison supérieure gauche
317832150301
C
partición superior derecha / partition supérieur droit317832150401D partición inferior izquierdo / cloison inférieure gauche317832150501E partición inferior derecha / partition bas à droite317832150601
F
lado del cajón izquierdo / côté du tiroir gauche 356833310702G cajón de nuevo / tiroir arrière
317833310802H
fondo del cajón / fond de tiroir317833310902
I
lado del cajón derecho / côté du tiroir droit
356833311002J
frente del cajón izquierdo / avant gauche du tiroir
317832151101K
frente del cajón derecho / avant droit du tiroir
317832151201L
cima / dessus
317832151311M
fondo / fond
317832151401N
estante fijo / l'etagère fixe317832151501O estante central / étagère centrale317832151601P estante lateral / tablette latérale
317832151702
Q
molduras laterales superior / moulage de la face supérieure
317832151802R
inferior ferroviario / rail inférieur
317832151902
S
ferrocarril panel izquierdo / rail de panneau de gauche317832152001T ferrocarril panel derecho / rail de panneau de droite
317832152101U
moldeo frontal superior / moulage avant supérieure317832152211V moldeo centro / centre moulage317832152301W pata delantera / jambe avant317832152402X pata trasera / jambe arrière317832152502Y centro de la espalda / centrer retour
317832152701AA
moldeo estante central / étagère centrale moulage317832152801BB moldeo estante lateral / étagère moulage latérale
317832152902
CC
puerta izquierda / porte gauche
317832153001DD
puerta derecha / porte droite317832153101
EE
panel posterior / panneau arrière
K1783215001FF

B341783215PCOM
5
6 /54
www.ameriwoodhome.com

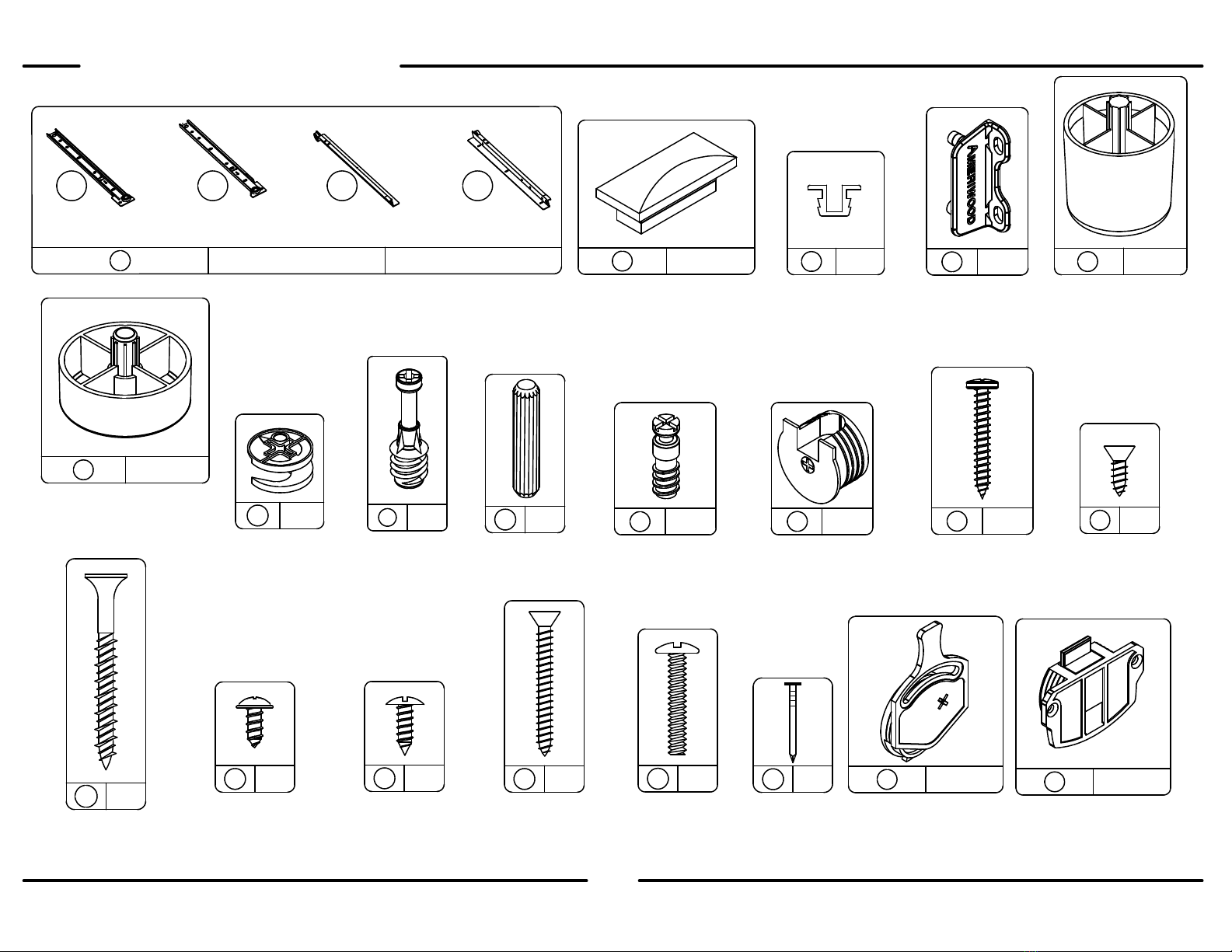

PARTS - PIEZAS - PIECES
x
3 2
#A82780
door track
tachuela de la puerta
rail de porte
x
4 4
#A54203
drawer bracket
soporte de caón
support de tiroir
right cabinet memberleft cabinet member left drawer runner right drawer runner
corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón
x
#A56770
glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir
1d1c1b
1 2
1a
x
2 4
#A52480
knob
perilla
bouton
x
5 2
#A43105
foot
pie
patte
x
6 2
#A43490
glide spacer
glide espaciador
glide entretoise
x
cam bolt
#A22610
perno de leva
boulon de came
8
32
x
#A21660
wood dowel
clavija de madera
goujon de bois
916
x
10 27
#A22910
connector bolt
perno del conectador
boulon de raccordement
x
raccord
conectador
27
connector
#A22920
11
x
12 14
#A12850
1" pan head
1" cabeza redondo
1" vis
x
#A11080
cabeza plano 7/16"
7/16" flat head
tête plate 7/16"
x
20
13
x
#A12120
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
16 20
tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
14 12
x 17 8
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x
#A17400
8-32 x 7/8" bolt
tornillo 7/8"
vis 7/8"
18 4
x19 28
#A21110
nail
clavo
clou
x
20 4
#A71870
door roller
rodillo de la puerta
galet de porte
x
21 4
#A71880
door guide
guia de la puerta
guide de porte
x
#A12000
3/8" washer head
cabeza redondo 3/8"
tête ronde 3/8"
15 20
black
negro
noir
silver
plata
argent
Parts next page/Partes página siguiente/Pièces page suivante
x
#A22620
cam lock
cerradura de leva
serrure de came
732

B341783215PCOM
5
7 /54
www.ameriwoodhome.com
x
23 1
#B64393
TV Warning
TV Advertencia
TV Avertissement
----------------------
----------------------
----------------------
----------------------
x
22 4
#A17500
1" bolt
tornillo 1"
vis 1"
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1

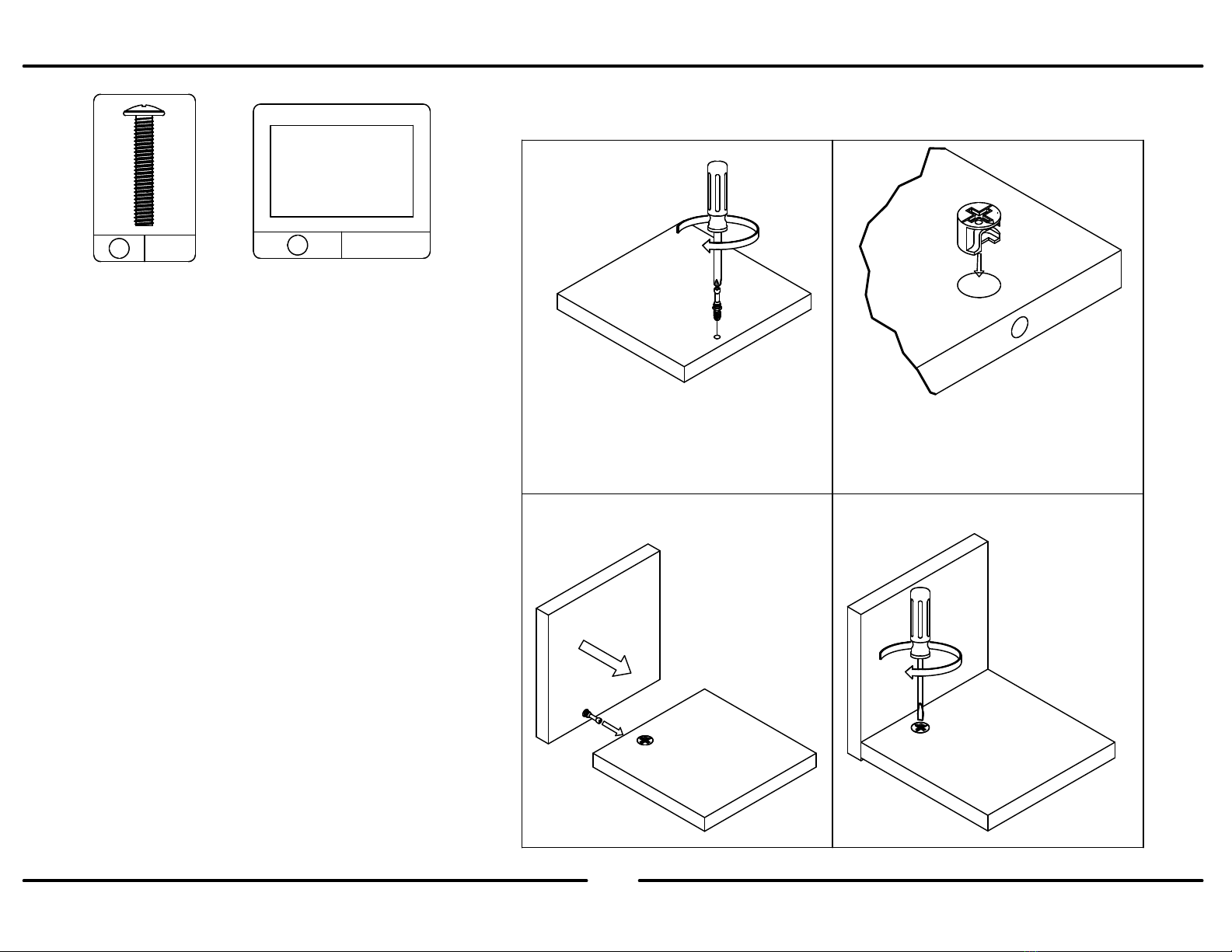

This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer

1
B341783215PCOM
5
8 /54
www.ameriwoodhome.com
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
12 11
You will need to tap the connector (11) with a hammer to
fully insert. Be sure the connector is positioned as shown
before pushing into holes.
Quizá necesites golpear el conector (11) suavemente con
un martillo para insertar conpletamente. Esté seguro que
conectador está colocado como se muestra antes de
empujar en los agujeros.
Vous devez taper sur le
connecteur (11) avec
un marteau pour insérer
complètement.
Assurez-vous que le
connecteur est
positionné comme
indiqué avant de
pousser dans les trous.
A
B
11
11
11
11
11
11
11
11
11
11
11
11

2
B341783215PCOM
5
9 /54
www.ameriwoodhome.com
x
10 12
You will use the larger holes in the rear legs (Y) for the connector bolts (10). The rear legs (Y) has holes in the front and rear
surface.
Utilizará los agujeros más grandes en las piernas traseras (Y) para los tornillos del conector (10). Las patas traseras (Y) agujeros
en la superficie frontal y trasera.
Vous allez utiliser les plus grands trous dans les pattes arrière (Y) pour les boulons de raccordement (10). Les pieds arrière (Y) a
des trous dans la surface avant et arrière.
X
X
Y
Y
10
10
10
10
10
10
10
10
10
10
10
10

3
B341783215PCOM
5
10 /54
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
End View
Vista Final
Vau Finale
Small holes in rear surface.
Los agujeros pequeños en superficie posterior.
Petits trous dans la surface arrière.
Press the front and rear legs (X&Y) onto the left panel (A) so the connector bolts (10) engage the connectors (11). Turn the screw
in the center of the connector (11) clockwise to lock in place.
Pulse las piernas delanteras y traseras (X & Y) en el panel de la izquierda (A) por lo que los pernos de conector (10) se acoplan
los conectores (11). Gire el tornillo en el centro del conector (11) hacia la derecha para que encaje en su lugar.
Appuyez sur les pattes avant et arrière (X & Y) sur le panneau de gauche (A) de sorte que les boulons de raccordement (10)
engager les connecteurs (11). Tourner la vis dans le centre du connecteur (11) dans le sens horaire pour verrouiller en place.
Turn screw clockwise to lock in place.
Gire hacia la derecha el tornillo para bloquear en su lugar.
Tournez vers la droite pour verrouiller la vis en place.
X
Y
A10
11

4
B341783215PCOM
5
11 /54
www.ameriwoodhome.com
Small holes in rear surface.
Los agujeros pequeños en superficie posterior.
Petits trous dans la surface arrière.
Press the front and rear legs (X&Y) onto the right panel (B) so the connector bolts (10) engage the connectors (11). Turn the
screw in the center of the connector (11) clockwise to lock in place.
Pulse las piernas delanteras y traseras (X & Y) en el panel de la derecho (B) por lo que los pernos de conector (10) se acoplan
los conectores (11). Gire el tornillo en el centro del conector (11) hacia la derecha para que encaje en su lugar.
Appuyez sur les pattes avant et arrière (X & Y) sur le panneau de droite (B) de sorte que les boulons de raccordement (10)
engager les connecteurs (11). Tourner la vis dans le centre du connecteur (11) dans le sens horaire pour verrouiller en place.
End View
Vista Final
Vau Finale
Turn screw clockwise to lock in place.
Gire hacia la derecha el tornillo para
bloquear en su lugar.
Tournez vers la droite pour verrouiller la
vis en place.
Finished Edge
Borde Acabado
Bord Fini
X
Y
B
10
11

5
B341783215PCOM
5
12 /54
www.ameriwoodhome.com
x
1 1
1a
x
x
313

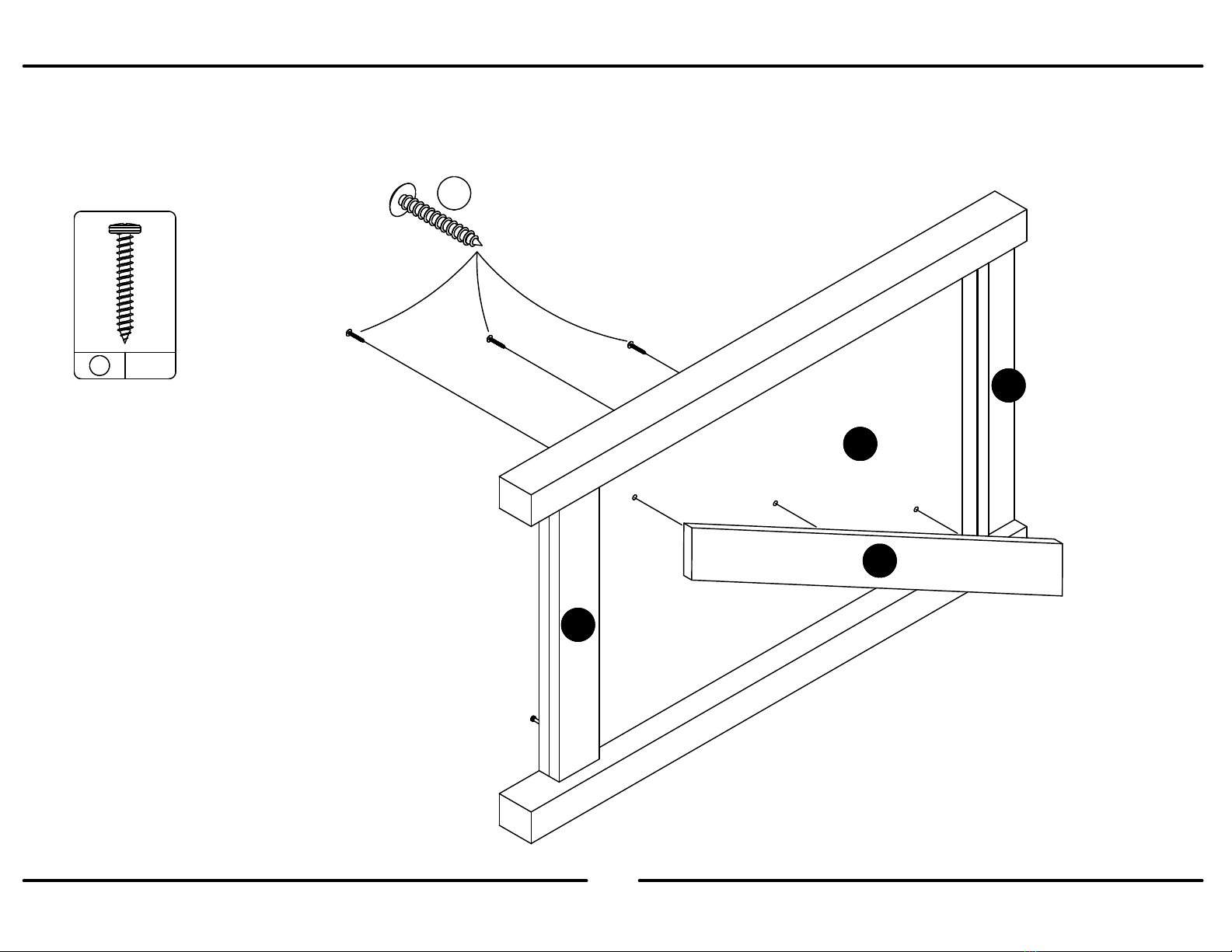

Using the small pilot holes, attach the left cabinet member (1a) as
shown.
El uso de los pequeños orificios piloto, adjunte los miembro del
gabinete izquierdo (1a) como se muestra.
En utilisant les petits trous, fixez les membre de l'armoire de
gauche (1a), comme indiqué.
A
1a
1a
13
13
13
13
X
Y

6
B341783215PCOM
5
13 /54
www.ameriwoodhome.com
x
8
6
x
91
7
8
9
A
X
Y
x
72

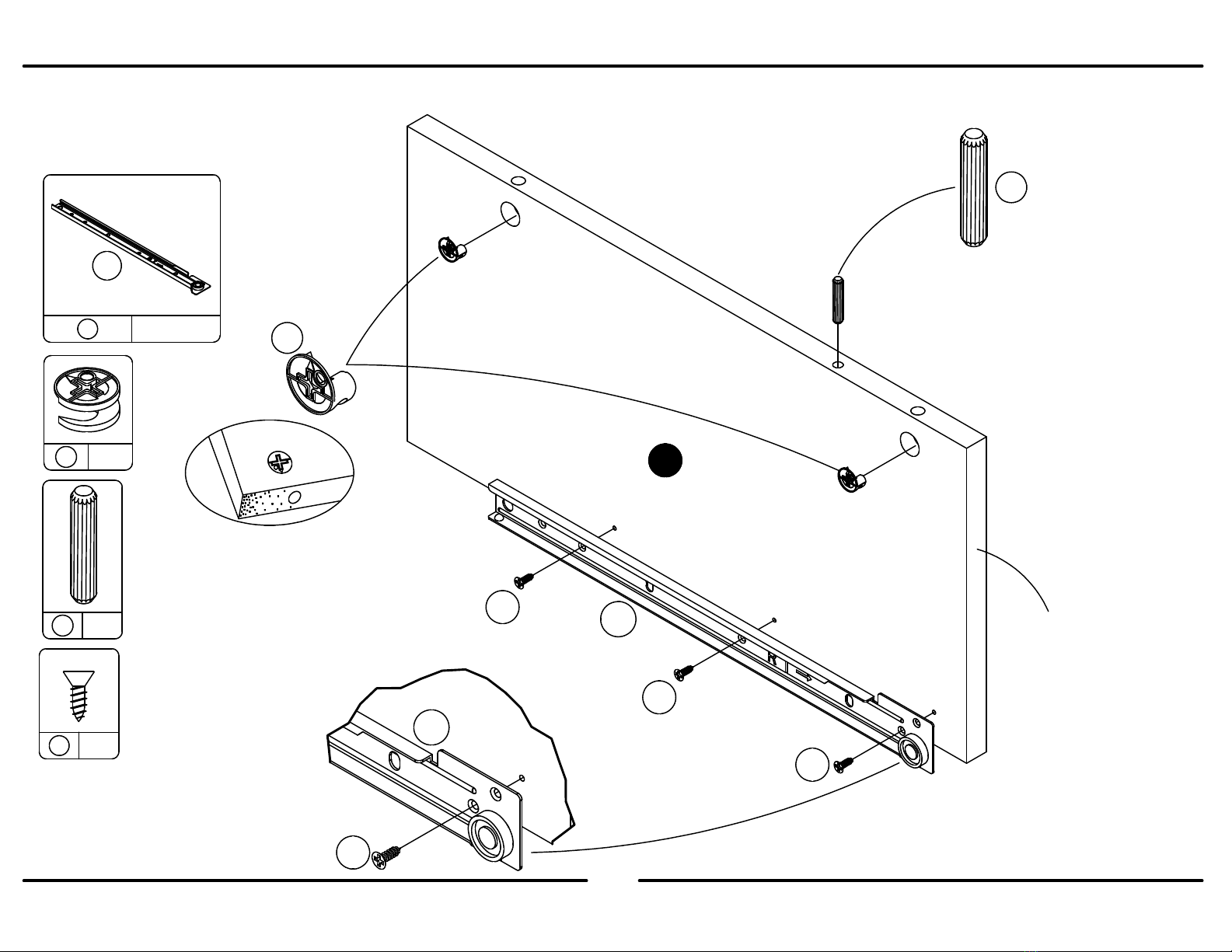

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

7
B341783215PCOM
5
14 /54
www.ameriwoodhome.com
x
1 1
1b
x
x
3
13
1b
1b
13
13
13
13
B
X
Y
Using the small pilot holes, attach the right cabinet member (1b)
as shown.
Usando los pequeños orificios piloto, conecte el miembro
correcto del gabinete (1b) como se muestra.
À l’aide des petits trous de pilote, attachez le bon membre de
l’armoire (1b) comme indiqué.

8
B341783215PCOM
5
15 /54
www.ameriwoodhome.com
x
8
6
x
91
Y
X
B
7
8
9
x
72
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME

9
B341783215PCOM
5
16 /54
www.ameriwoodhome.com
x
12 4
Attach the upper side molding (R) and lower rail (S) to the left panel (A) as shown with screws (12).
Coloque la moldura superior (R) y el carril inferior (S) al panel izquierdo (A) como se muestra con los tornillos (12).
Attacher le moulage de côté supérieur (R) et inférieur rail (S) pour le panneau de gauche (A), comme illustré au moyen de vis (12).
Be sure the top edge of the upper side molding
(R) is flush with the top edge of the left panel (A).
Asegúrese de que el borde superior de la moldura
lateral superior (R) está a ras con el borde
superior del panel izquierdo (A).
Soyez sûr que le bord supérieur de la moulure
latérale supérieure (R) est aligné avec le bord
supérieur du panneau de gauche (A).
Be sure the bottom edge of the lower rail (S) is flush with the
bottom edge of the left panel (A).
Asegúrese de que el borde inferior del riel inferior (S) está a
ras con el borde inferior del panel izquierdo (A).
Soyez sûr que le bord inférieur du rail inférieur (S) est aligné
avec le bord inférieur du panneau de gauche (A).
AA
R
R
SS
12
Finished Edge
Borde Acabado
Bord Fini

10
B341783215PCOM
5
17 /54
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
Attach the upper side molding (R) and lower rail (S) to the right panel (B) as shown with screws (12).
Coloque la moldura superior (R) y el carril inferior (S) al panel derecho (B) como se muestra con los tornillos
(12).
Attacher le moulage de côté supérieur (R) et inférieur rail (S) pour le panneau de droite (B), comme illustré au
moyen de vis (12).
Be sure the top edge of the upper side molding (R) is
flush with the top edge of the right panel (B).
Asegúrese de que el borde superior de la moldura lateral
superior (R) está a ras con el borde superior del panel
derecho (B).
Soyez sûr que le bord supérieur de la moulure latérale
supérieure (R) est aligné avec le bord supérieur du
panneau de droite (B).
Be sure the bottom edge of the lower rail (S) is flush
with the bottom edge of the right panel (B).
Asegúrese de que el borde inferior del riel inferior (S)
está a ras con el borde inferior del panel derecho (B).
Soyez sûr que le bord inférieur du rail inférieur (S) est
aligné avec le bord inférieur du panneau de droite (B).
12
S
R
R
S
B
B
x
12 4

11
B341783215PCOM
5
18 /54
www.ameriwoodhome.com
x
12 3
Position the left panel rail (T) as
shown. Attach the left panel rail (T) to
the left panel (A) with screws (12) as
shown. If needed loosen screws,
make needed adjustment of rail and
re-tighten.
Coloque el riel del panel a la
izquierda (T) como se muestra.
Coloque el riel panel de la izquierda
(T) para el panel izquierdo (A) con
los tornillos (12) como se muestra. Si
es necesario tornillos flojos, hacer el
ajuste necesaria del ferrocarril y
vuelva a apretar.
Positionner le rail de panneau de
gauche (T) comme indiqué. Fixez le
rail de panneau de gauche (T) sur le
panneau de gauche (A) avec des vis
(12) comme indiqué. Si nécessaire
vis desserrées, faire l'ajustement
nécessaire du rail et resserrer.
T
A
R
S
12

12
B341783215PCOM
5
19 /54
www.ameriwoodhome.com
R
S
U
B
Position the right panel rail (U) as shown.
Attach the right panel rail (U) to the right
panel (B) with screws (12) as shown. If
needed loosen screws, make needed
adjustment of rail and re-tighten.
Coloque el riel del panel a la derecho (U)
como se muestra. Coloque el riel panel de
la derecho (U) para el panel derecho (B)
con los tornillos (12) como se muestra. Si
es necesario tornillos flojos, hacer el ajuste
necesaria del ferrocarril y vuelva a apretar.
Positionner le rail de panneau de droite (U)
comme indiqué. Fixez le rail de panneau de
droite (U) pour le panneau de droite (B)
avec des vis (12) comme indiqué. Si
nécessaire vis desserrées, faire
l'ajustement nécessaire du rail et resserrer.
x
12 3
12

13
B341783215PCOM
5
20 /54
www.ameriwoodhome.com
x
91
x
1 1
1b
x
x
313
Finished Edge
Borde Acabado
Bord Fini
C
1b
1b
9
13
13
13
13
x
72
7
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
