Ameriwood HOME 9652301EBL User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance?
Nesacitas partes o
Asistancia?
Besoin de Pièces ou
d'assistance?
WWW.AMERIWOODHOME.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B349652301EBL
1
9652301EBL
Please Recycle
Recicle Por Favor
Réutilisez SVP
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.

B349652301EBL
1

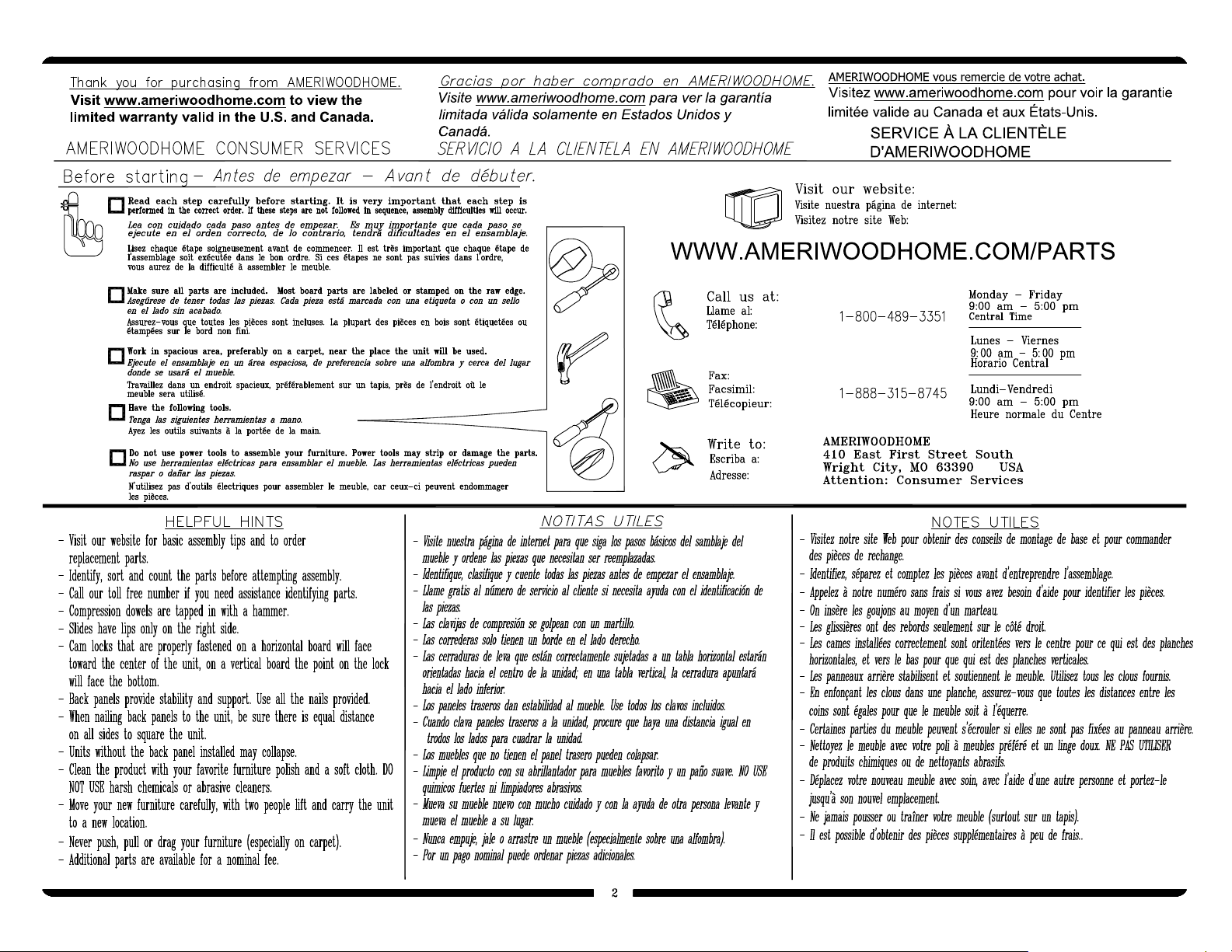

3 /19
www.ameriwoodhome.com
PARTS - PIEZAS - PIECES
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
UPPER PANEL
396523010102
A
LEFT LOWER PANEL
396523010201B
RIGHT LOWER PANEL
396523010301
C
FIXED SHELF396523010402D
CENTER SHELF396523010501E
UPPER ADJUSTABLE SHELF396523010602F
LOWER ADJUSTABLE SHELF396523010701G
UPPER BACK PANEL
K9652301101H
LOWER BACK PANEL
K9652301201I
Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Nota: algunas partes están marcados con una etiqueta engomada y algunas partes tienen una carta impresa en un borde crudo.
Veuillez noter que certaines parties sont étiquetés avec un autocollant et certaines régions ont une lettre estampillée sur le bord brut.
This piece is paperboard
construction. It is not
made from wood but is
required for the
assembly of your unit.
Esto pedazo son la
construcción del cartón.
Ello no son hecho de
madera, pero se requlere
para la asamblea de su
unidad.
Cette pièce est de
construction en carton.
Elle n'est pas fabriquée
de bois, mais nécessaire
pour l'assemblage de
votre meuble.
Spanish & French parts list on page 4.
Lista de piezas españolas y francesas en la página 4.
Liste des pièces espagnoles et françaises à la page 4.
A
A
B
C
D
D
E
F
F
G
H
I

B349652301EBL
1
4 /19
www.ameriwoodhome.com
Parts List
DESCRIPTIONPART NUMBERQTYITEM
PARTE SUPERIOR PANEL / PANNEAU SUPÉRIEUR
396523010102A
PANEL INFERIOR IZQUIERDO / PANNEAU INFÉRIEUR GAUCHE
396523010201B
PANEL INFERIOR DERECHO / PANNEAU INFÉRIEUR DROIT
396523010301
C
ESTANTE FIJO / TABLETTE FIXE396523010402
D
ESTANTE CENTRAL / ÉTAGÈRE CENTRALE
396523010501E
ESTANTE SUPERIOR AJUSTABLE / TABLETTE RÉGLABLE SUPÉRIEURE
396523010602F
ESTANTE INFERIOR AJUSTABLE / TABLETTE RÉGLABLE INFÉRIEURE
396523010701
G
PANEL TRASERO SUPERIOR / PANNEAU ARRIÈRE SUPÉRIEUR
K9652301101H
PANEL TRASERO INFERIOR / PANNEAU ARRIÈRE INFÉRIEUR
K9652301201I

B349652301EBL
1
5 /19
www.ameriwoodhome.com

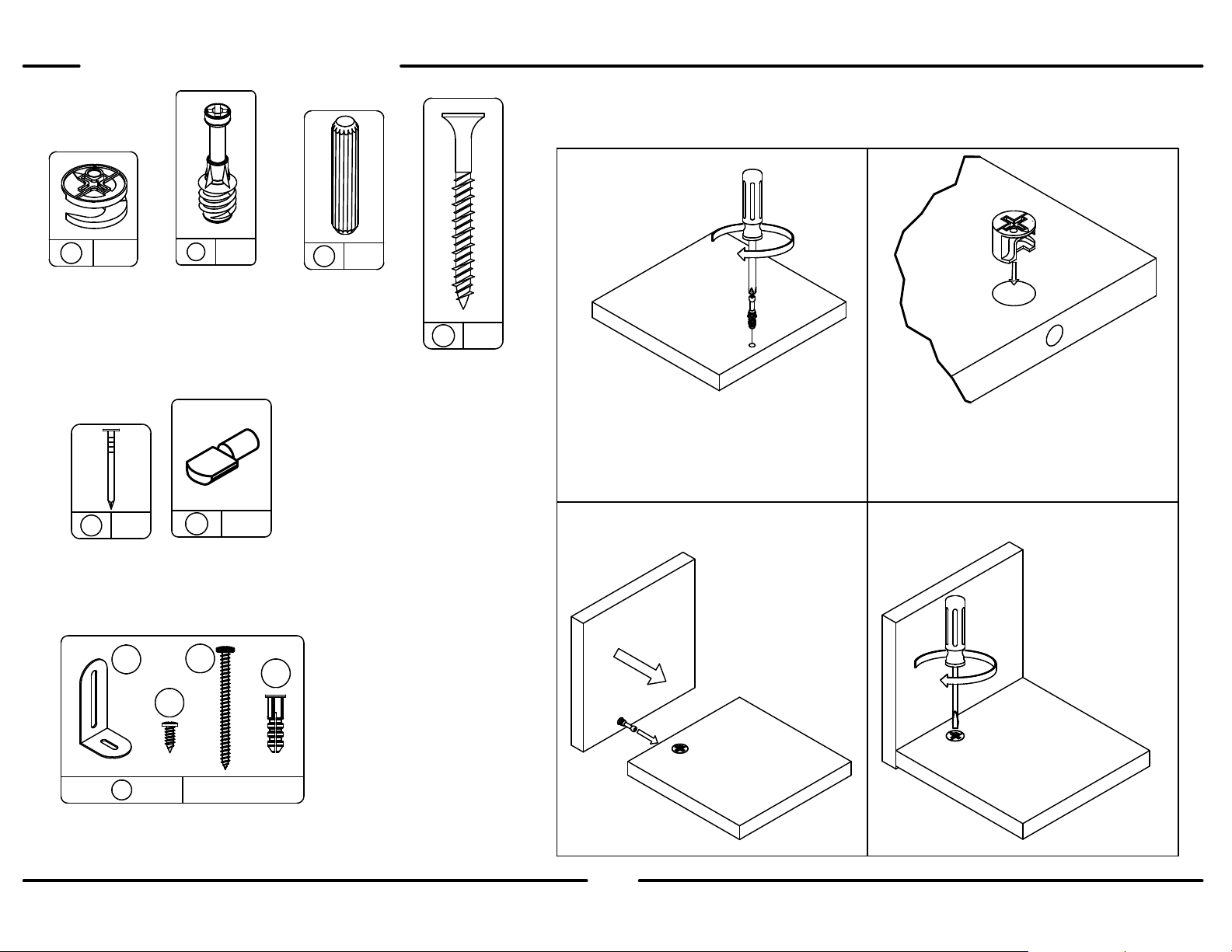

PARTS - PIEZAS - PIECES
x
cam bolt
#A22610
perno de leva
boulon de came
2
12
tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
44
x
support
#A80250
soporte
support
6 12
x
552
#A21110
nail
clavo
clou
x
#A21660
wood dowel
clavija de madera
goujon de bois
36
x
#A22620
cam lock
cerradura de leva
serrure de came
1 12
x
71
#A84050
safety bracket kit
juego del soporte de seguridad
nsemble de courroie sécurite
7a
7b
7c 7d
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer

1
B349652301EBL
1
6 /19
www.ameriwoodhome.com
Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
2
4
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
2
A
A
Position the two upper panels (A) as shown.
Coloque los dos paneles superiores (A) como se muestra.
Positionner les deux panneaux supérieurs (A).

2
B349652301EBL
1
7 /19
www.ameriwoodhome.com
x
31
x
2
2
2
3
B
Finished Edge
Borde Acabado
Bord Fini
x
1 2
1

3
B349652301EBL
1
8 /19
www.ameriwoodhome.com
x
2
2
x
31
3
2
C
Finished Edge
Borde Acabado
Bord Fini
x
1 2
1

4
B349652301EBL
1
9 /19
www.ameriwoodhome.com
x
34
x
71
7a
7b
3
3
You will attach the safety bracket (7a) to one of the two fixed shelves (D) as shown.
Se adjuntará el soporte de seguridad (7a) a uno de los dos estantes fijos (D) como se muestra.
Vous attachera la patte de fixation (7 a) à l'un des deux étagères fixes (D) comme illustré.
7a
7b
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
3
3
D
D
x
1 8
1
1
1

5
B349652301EBL
1
10 /19
www.ameriwoodhome.com
2
2
x
2
4
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
raw surface
superficie cruda
surface non-fini
E
Be sure to use the holes shown.
Asegúrese de utilizar los orificios mostrados.
N'oubliez pas d'utiliser les trous indiqués.

6
B349652301EBL
1
11 /19
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
A
A
D
finished surface
lado terminado
surface finie
This is the fixed shelf (D) with the safety bracket (7a) attached. Safety will be on the top surface.
Este es el estante fijo (D) con el soporte de seguridad (7a) conectado. Seguridad estará en la superficie superior.
C'est la tablette fixe (D) avec la bride de sécurité (7 a) fixée. Sécurité sera sur l'extrados.
Press the two upper panels (A) against the fixed shelf (D) as shown. Turn the cam locks (1) located in the top surface of the fixed shelf
clockwise to lock in place.
Presione los dos paneles superiores (A) contra el estante fijo (D) como se muestra. Gire las trabas de leva (1) situadas en la superficie
superior de la repisa fija hacia la derecha para bloquearlo en su lugar.
Appuyez sur les deux panneaux supérieurs (A) contre l'étagère fixe (D) comme illustré. Tournez les verrous à came (1) situés à la
surface supérieure du plateau fixe vers la droite pour verrouiller en place.
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

7
B349652301EBL
1
12 /19
www.ameriwoodhome.com
x
44
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
4
A
D
A
E

8
B349652301EBL
1
13 /19
www.ameriwoodhome.com
B
C
D
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
raw surface
superficie cruda
surface non-fini
Attach the left lower panel (B) and right lower panel (C) to the fixed shelf (D) as shown.
Instale el panel inferior izquierdo (B) y el panel inferior derecho (C) el estante fijo (D) como se muestra.
Fixez le panneau inférieur gauche (B) et le panneau inférieur droit (C) de la tablette fixe (D) comme illustré.
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

9
B349652301EBL
1
14 /19
www.ameriwoodhome.com
Press the lower half of the unit onto the cam bolts (2) as shown making sure the wood dowels (3) insert into the holes in the center
shelf (E). Turn the cam locks (1) in the left and right lower panels (A&B) clockwise to lock in place.
Presione la mitad inferior de la unidad en los pernos de la leva (2) como se muestra asegurándose que las clavijas de madera (3)
Inserte los agujeros en el estante central (E). Gire las trabas de leva (1) en los paneles izquierdos y derecho inferiores (A&B) para
trabarlo en su lugar.
Appuyez sur la partie inférieure de l'appareil sur les boulons de came (2) comme indiqué en vous assurant les goujons en bois (3)
insérer dans les trous de l'étagère centrale (E). Tournez les verrous à came (1) dans les panneaux de gauche et inférieurs droit
(A&B) vers la droite pour verrouiller en place.
BD
C
E
A
A
1
2
3
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

10
B349652301EBL
1
15 /19
www.ameriwoodhome.com

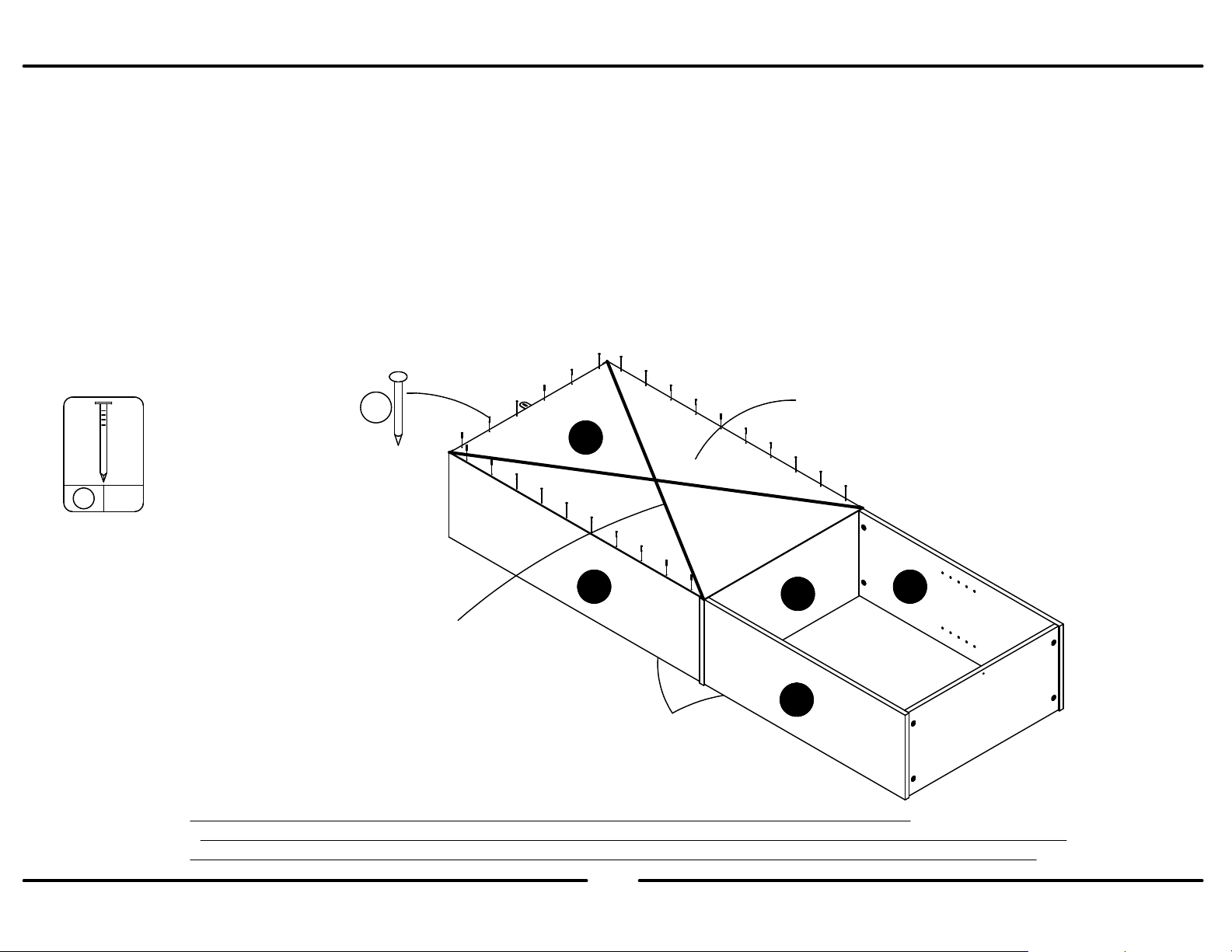

Carefully turn the unit over onto its front side as shown.
Cuidadosamente vire la unidad sobre la parte delantera como se
muestra.
Tournez soigneusement l'unité sur le devant comme montré.
2 people are required for this step.
2 personas se requieren para este paso.
2 personnes sont nécessaires pour cette étape.
Assure that the unit is square.
Distance from corner to corner must be equal as
shown.
Asegura que el unidad is cuadrada.
Distancia de esquina a esquina debe ser igual
como se muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme
montré.
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.
Unfold the upper back panel and position as shown. Flush the bottom edge of the upper back panel with the bottom edge of the center shelf
(E) and align side to side. Nail along the two sides and top edge as shown. You will not nail into the center shelf (E) at this time.
Desplegar el panel posterior superior y la posición como se muestra. Al ras del borde inferior del panel posterior superior con el borde
inferior de la plataforma del centro (E) y alinear a un lado. Uñas a lo largo de los dos lados y el borde superior como se muestra. Usted no
será clave en el estante central (E) en este momento.
Déplier le panneau arrière supérieur et la position comme indiqué. Rincer le bord inférieur du panneau arrière supérieur avec le bord
inférieur de l'étagère centrale (E) et aligner côte à côte. Clou le long des deux côtés et le bord supérieur, tel qu'indiqué. Vous ne sera pas
clouer dans l'étagère centrale (E) à cette époque.
raw surface
superficie cruda
surface non-fini
x5 26
5
H
A B
C
E
Finished Edge
Borde Acabado
Bord Fini

11
B349652301EBL
1
16 /19
www.ameriwoodhome.com
x
526
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
Asegura que el unidad is cuadrada.
Distancia de esquina a esquina debe ser igual como se
muestra por favor.
Assurez-vous que le meuble està égalité.
La distance de coin en coin doit être égale comme montré.
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE.
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT.
raw surface
superficie cruda
surface non-fini
5
Unfold the lower back panel and position as shown. Flush the bottom edge of the lower back panel with the bottom edge of
the fixed shelf (E) and align side to side. The top edge of the lower back panel will overlap the upper back panel on the
center shelf (E). nail (5) into the the back edges as shown. please pay extra attention when nailing into the back edge of the
center shelf (E). Be sure to nail into the center of the back edge.
Desplegar el panel trasero inferior y la posición como se muestra. Al ras del borde inferior del panel trasero inferior con el
borde inferior de la plataforma fija (E) y alinear a un lado. El borde superior del panel trasero inferior traslapará la parte
trasera superior en el estante central (E). clavo (5) en el la parte posterior de los bordes como se muestra. Preste especial
atención al clavar en el borde posterior de la repisa (E) del centro. Asegúrese de uñas en el centro de la parte posterior.
Déplier le panneau arrière inférieur et la position comme indiqué. Rincer le bord inférieur du panneau arrière inférieur avec le
bord inférieur de la tablette fixe (E) et aligner côte à côte. Le bord supérieur du panneau arrière inférieur dépasse le panneau
arrière supérieur sur l'étagère centrale (E). ongles (5) dans le dos coutures, comme illustré. s'il vous plaît payer plus
d'attention lors du clouage dans le bord arrière de l'étagère centrale (E). N'oubliez pas de clouer dans le centre du bord
arrière.
A
C
E
I

12
B349652301EBL
1
17 /19
www.ameriwoodhome.com
stud
montante
planche
wallboard
muro
mur
hole
agujero
trou
option 2
opción 2
l'option 2
option 1
opción 1
l'option 1
Option 1;
Securely screw (7c) into solid area of the wall as shown.
Opción 1;
Firmemente el tornillo (7c) en el área sólida de la pared como mostrado.
L'option 1;
Solidement vis (7c) dans région solide du mur comme montré.
Option 2:
Drill a 3/16" diameter hole (5mm) in the wallboard. Tap the wall anchor(7d) into the hole
until it is flush. Fasten the wall bracket (7a) to the wall anchor (7d) with the screw (7c).
Opcion 2:
Taladre un agujero de 3/16" de diámetro (5mm) en la pared. Golpea la ancla de pared
(7d) en el agujero hasta que sea parejo. Abroche la escuadra de pared (7a) al la ancla
de la pared (7d) con el tornillo (7c).
Option 2:
Percez un trou de 3/16" de diamètre (5 mm) dans le mur. Enfoncez l'ancrage mural (7d)
dans le trou jusqu'à ce qu'il soit à égalité avec le mur. Fixez le support mural (7a) à
l'ancrage mural (7d) avec la vis (7c).
7c
7d
x
71
7c 7d

13
B349652301EBL
1
18 /19
www.ameriwoodhome.com
x
6 12
F
F
G
6
Insert the shelf supports (6) into the desired locations and set the
adjustable shelves (F&G) onto the supports (6).
Insérer les supports de tablette (6) dans les endroits désirés et régler les
étagères réglables (F & G) sur les supports (6).
Insérer les supports de tablette (6) dans les endroits désirés et régler les
étagères réglables (F & G) sur les supports (6).

B349652301EBL
1
19 /19
www.ameriwoodhome.com
MAXIMUM LOADS – CARGA MAXIMA - CHARGES MAXIMALES
This unit has been designed to support the maximum loads shown.
Exceeding these load limits could cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El
exceder estos límites puede causar inestabilidad, colapsarse y/o causar
serias lesiones.
Ce meuble a été conçu pour supporter les charges maximales indiquées.
En excédant ces limites de charge, le meuble pourrait devenir instable,
s’effondrer, et/ou causer des blessures graves.
Warning: Risk of injury to persons - do not place a
teleivision on this furniture. This furniture is not
approved for use with a television.
ADVERTENCIA: Riesgo de lesiones a las personas - no
coloque un televisor sobre muebles. Este mueble no
está aprobado para su uso con un televisor.
AVERTISSEMENT : Risque de blessure corporelle - ne
pas placer une télévision sur ce meuble. Ce meuble
n'est pas approuvé pour une utilisation avec une
télévision.
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product
identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC
Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture:
□ Dowagiac MI
5. See front page of instruction manual for date of manufacture.
35 lbs.
15.9 kg.
35 lbs.
15.9 kg.
35 lbs.
15.9 kg.
35 lbs.
15.9 kg.
35 lbs.
15.9 kg.
0 lbs.
0 kg.
