Ameriwood HOME 3848015COM User manual

B343848015COM00GO
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
WARNING
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-800-489-3351 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.ameriwoodhome.com
Follow Ameriwood Home
Date of Purchase ___ / ___ / ___
Lot Number:
3848015COM
LAUNDRY CART
Tube
You
Assembly Difficulty Meter
Easy Tough

Do NOT return this product!
Contact our friendly customer service team first for help.
Visit ameriwoodhome.com
Assembly Tips
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
ameriwoodhome.com
2
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 0.5-1 HOUR
Contact Us!
Helpful Hints
Call us!
1-800-489-3351
Monday-Friday
9am - 5pm CST
Tube
You
Tube
You

P
Quick
Tip
Assembly
P
P
P
ameriwoodhome.com
3
Read through each step carefully and follow the proper order
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
P

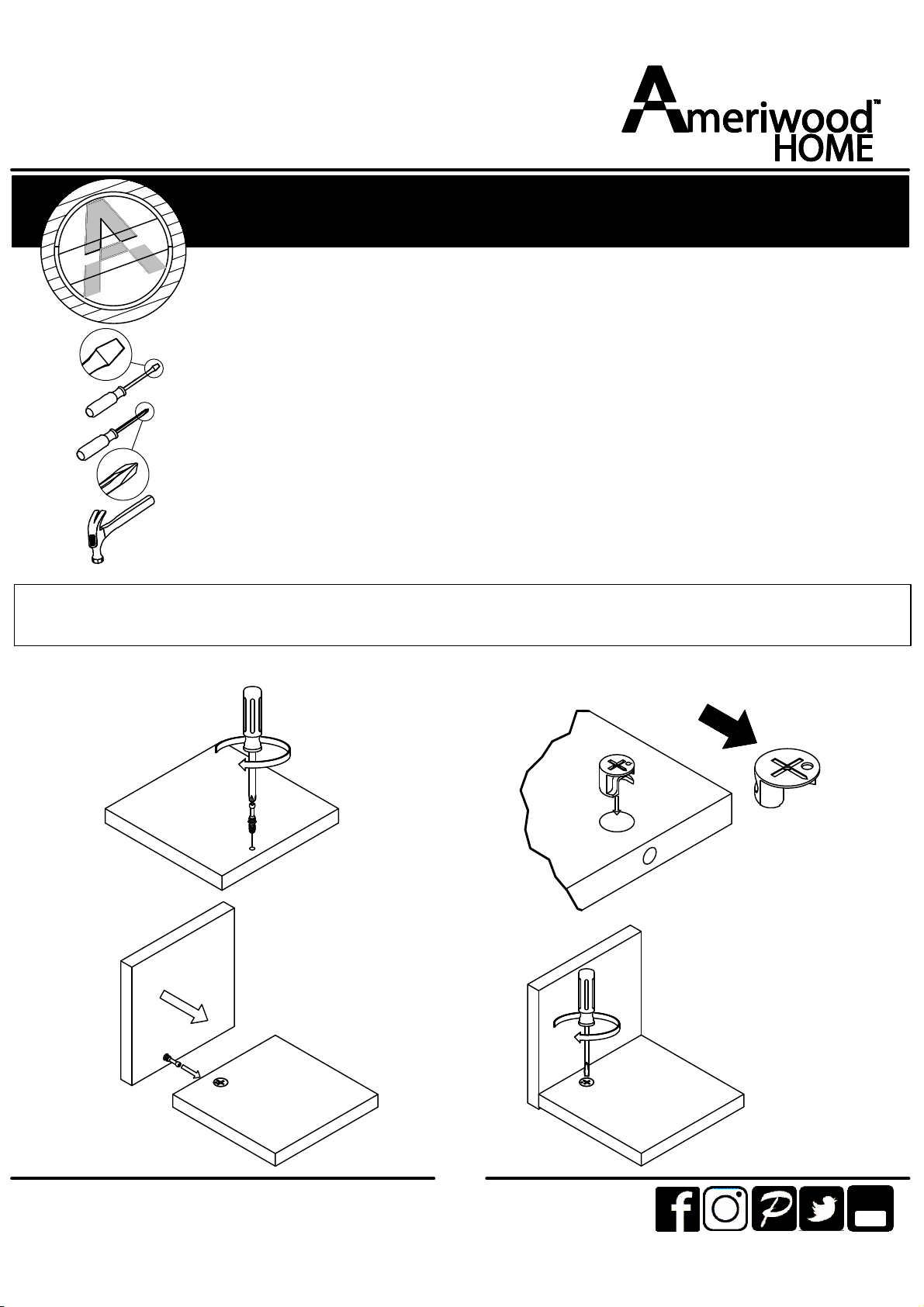

Before You Start
Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
Tube
You

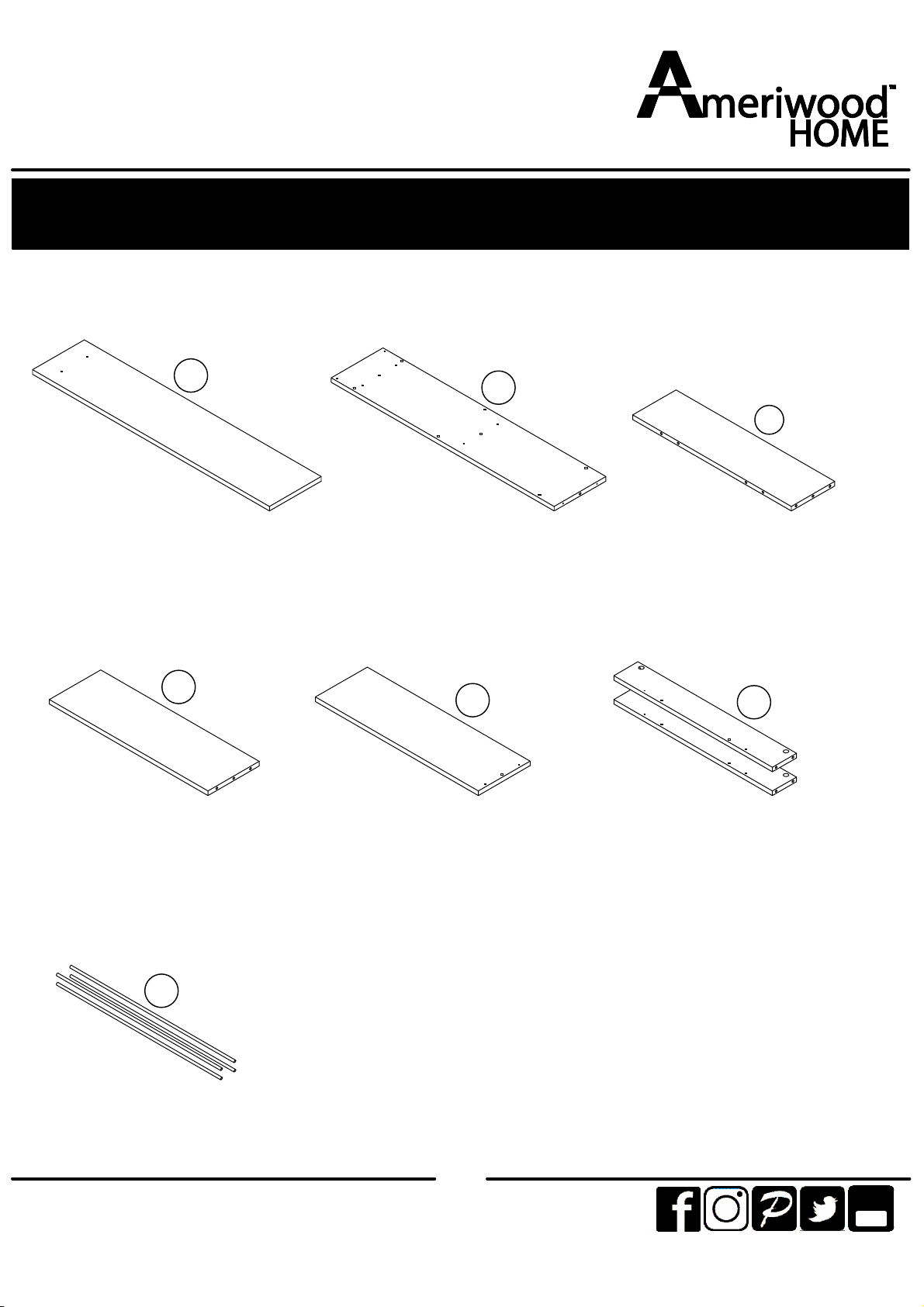

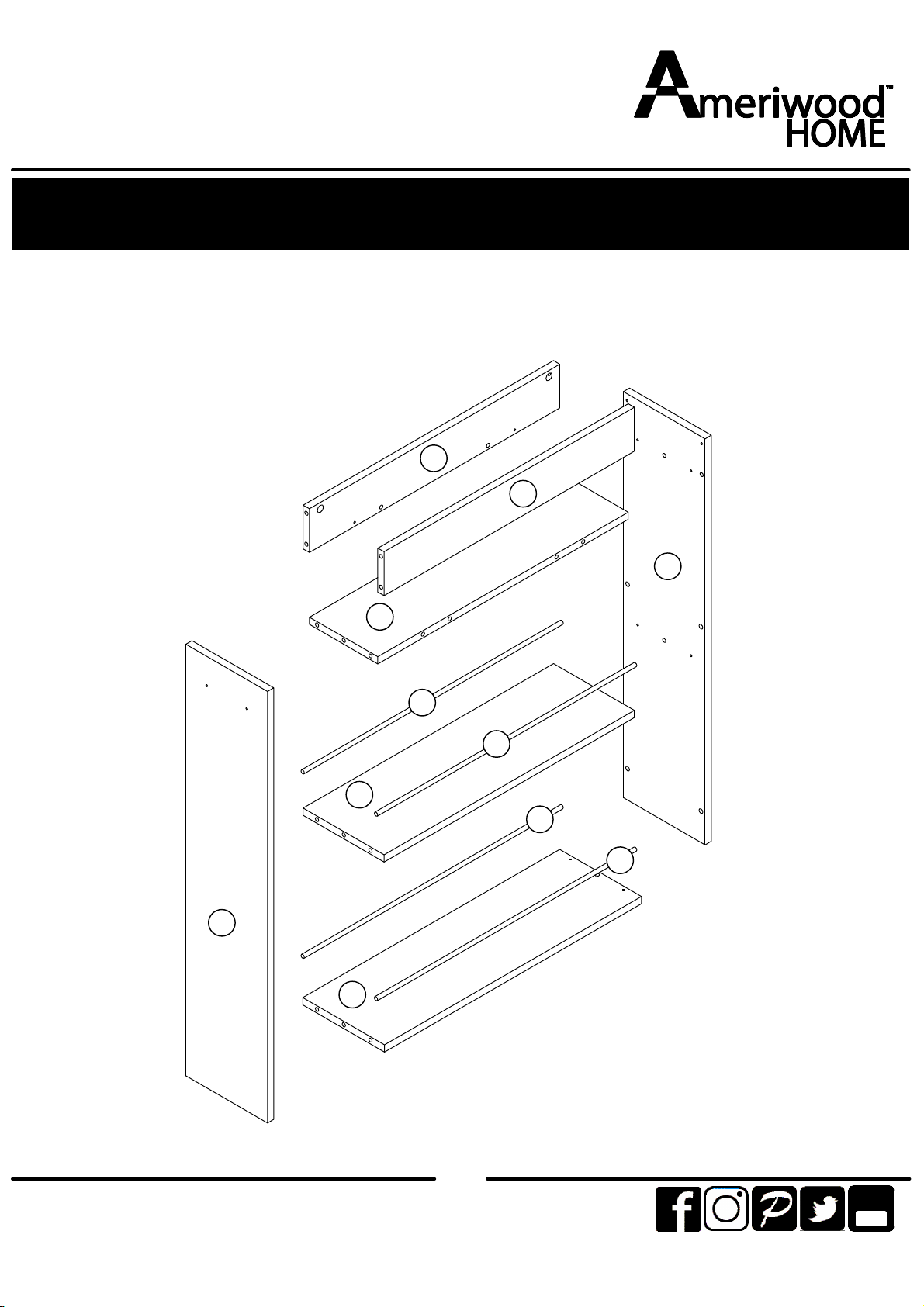

Board Identification
Not actual size
ameriwoodhome.com
4
AC
RIGHT PANEL
T3848015020GO
QTY: 1 PC
SHELF
T3848015030GO
QTY: 1 PC
D
LEFT PANEL
T3848015010GO
QTY: 1 PC
SHELF CENTER
T3848015040GO
QTY: 1 PC
E
BOTTOM
T3848015050GO
QTY: 1 PC
SHELF RAIL
T3848015060GO
QTY: 2 PCS
F
G
METAL ROD
T3848015070GO
QTY: 4 PCS
B
Tube
You

Board Identification
Not actual size
ameriwoodhome.com
5
Tube
You
A
B
C
D
E
F
G
F
G
GG

Part List
ameriwoodhome.com
6

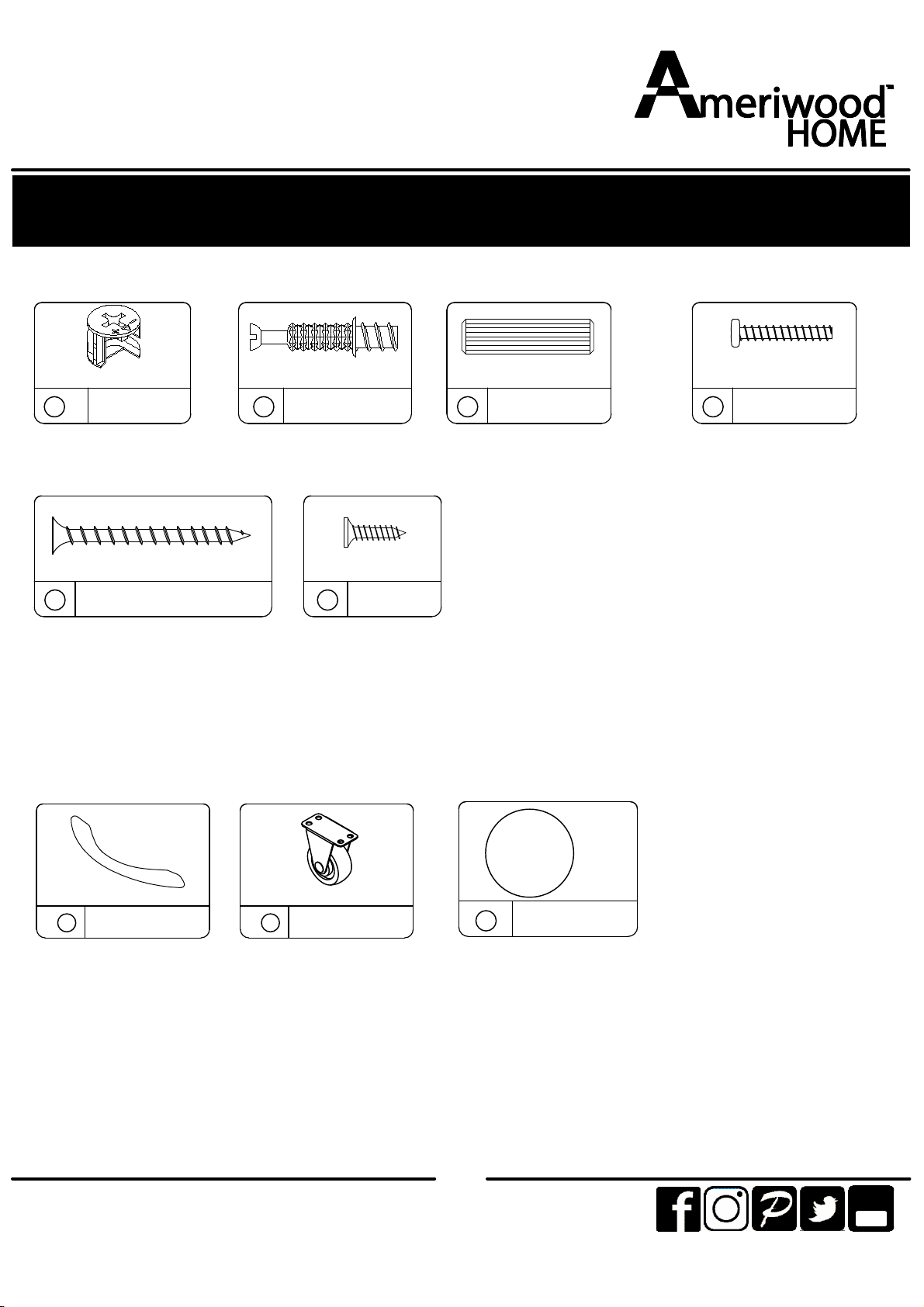

Hardware Bag Reference number:
23848015COM0GO
Actual Size
×18 ×18 ×14
CAM LOCK
TGO2101 WOOD DOWEL TGO2900
Ø3.5 X 14mm
×16
SCREW
TGO1005
Ø8 x 30mm
Ø15 x 12mm
1 2 3
6
Ø6 x 25mm
CAM BOLT
TGO2001
×2
5
Not Actual Size
Tube
You
Ø4.2 x 45mm
SCREW
TGO1008
×1
7
PLASTIC HANDLE
TGO5517W
125x12x26 ×4
8
CASTER
TGO6596W
46x23x50
×24
SCREW
TGO1321
Ø3.5x21
Ø20mm
×4
COVER
TGO22015
9

ameriwoodhome.com
STEP
7

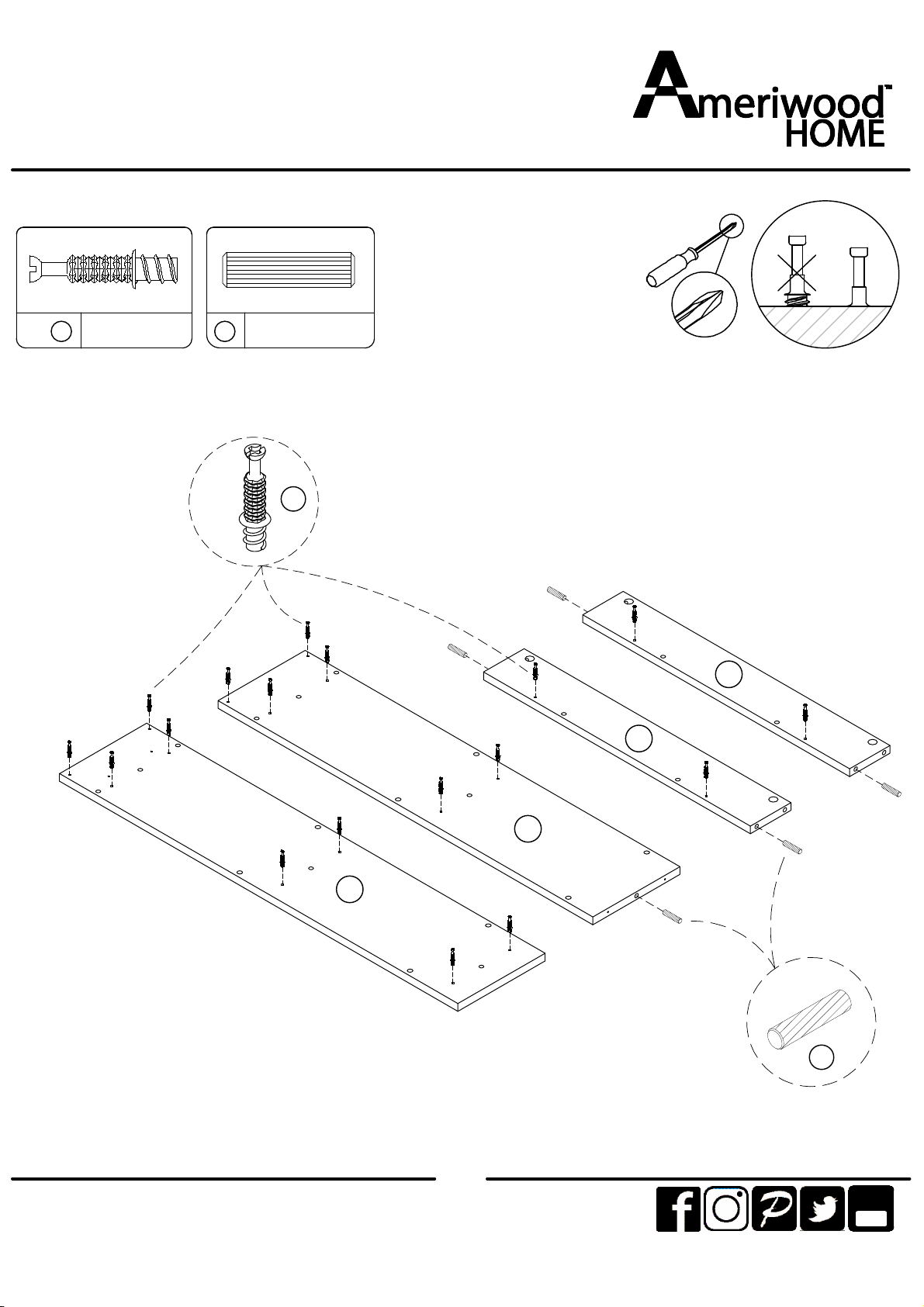

1

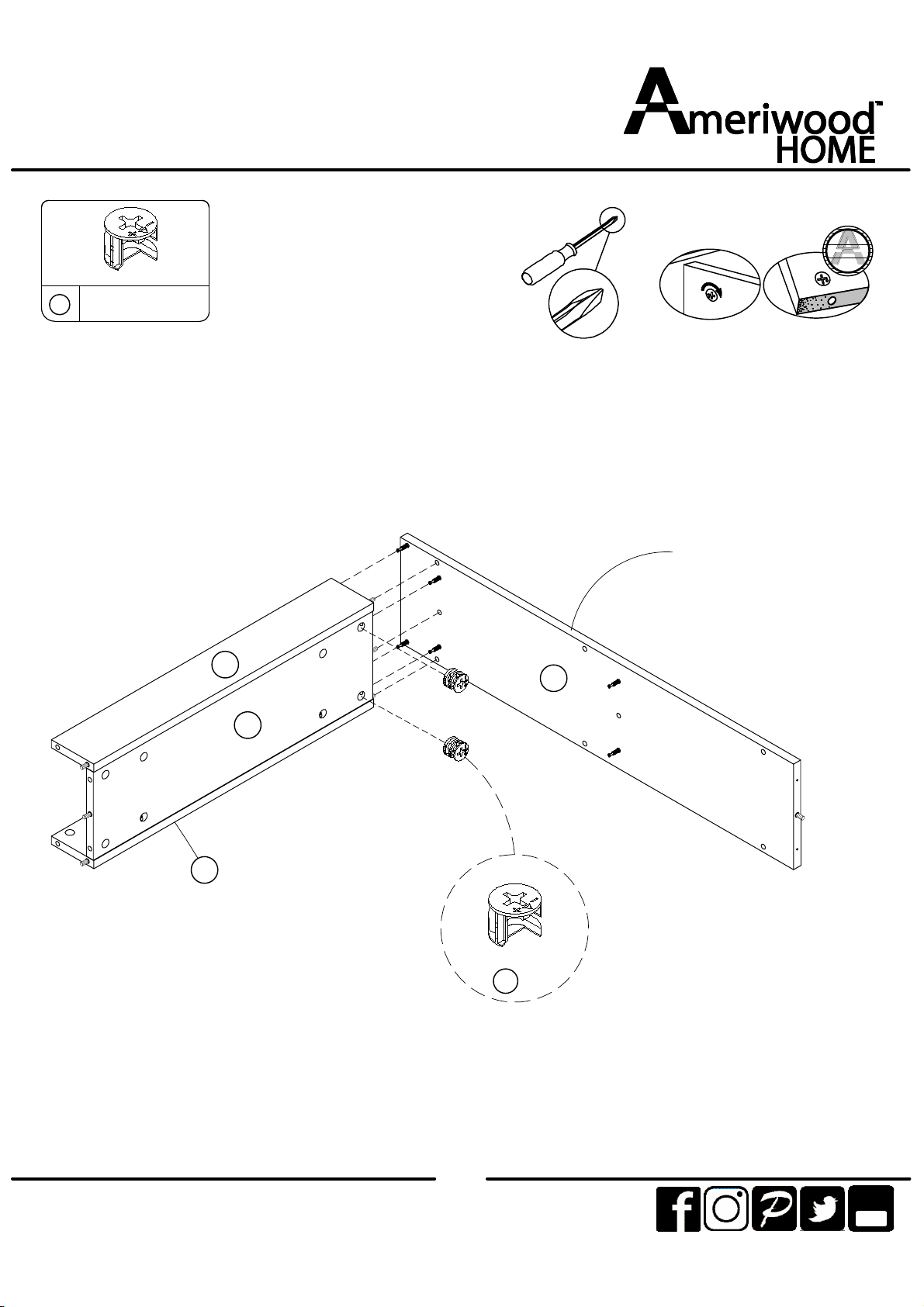

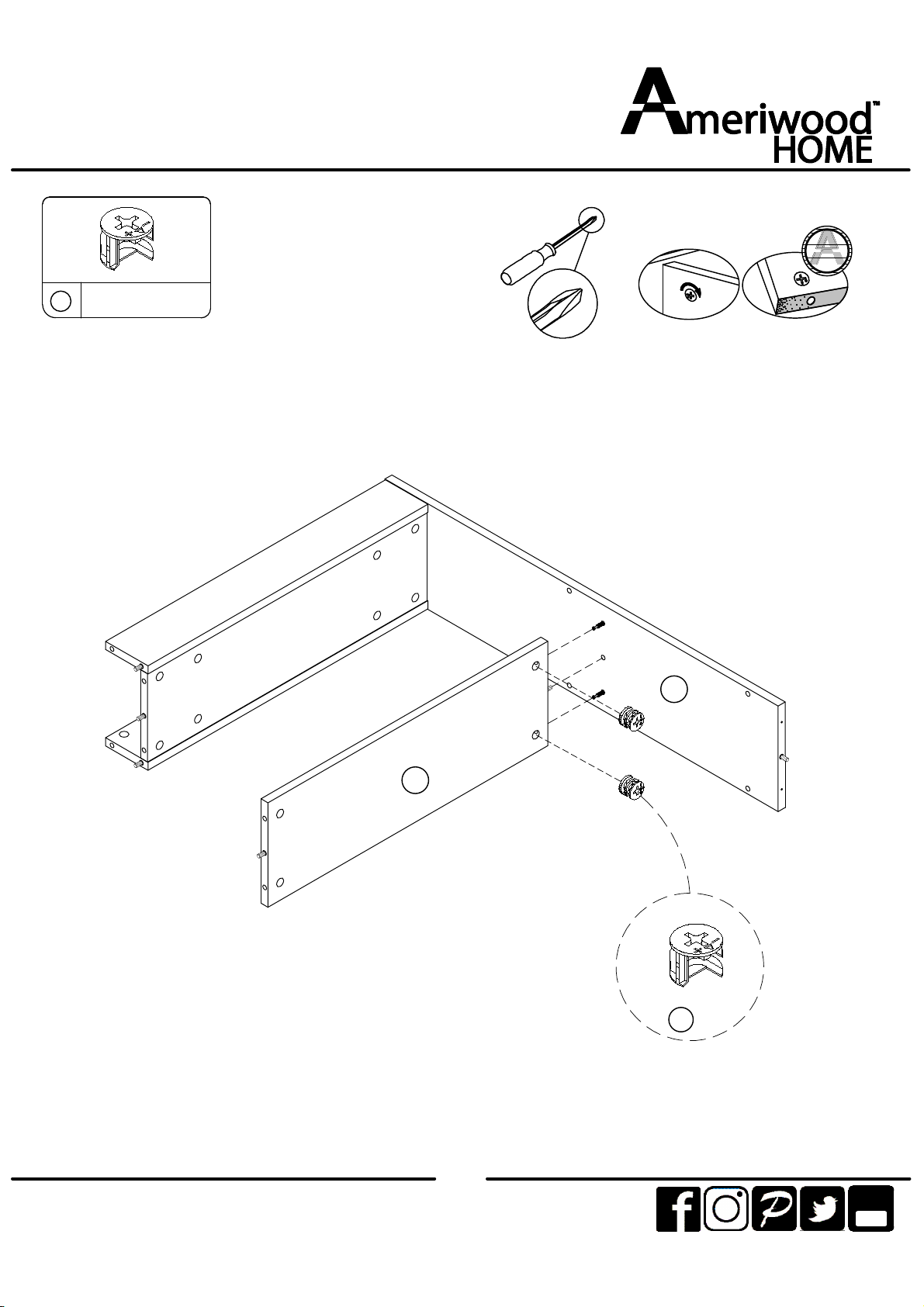

1.1 Cam bolt (2) into (A), (B) and (F) x 2 as illustrated
1.2 Insert (3) into (F) x 2, (B) as illustrated.
×18
23 ×5
Tube
You
F
F
A
B
3
2

ameriwoodhome.com
STEP
8
2

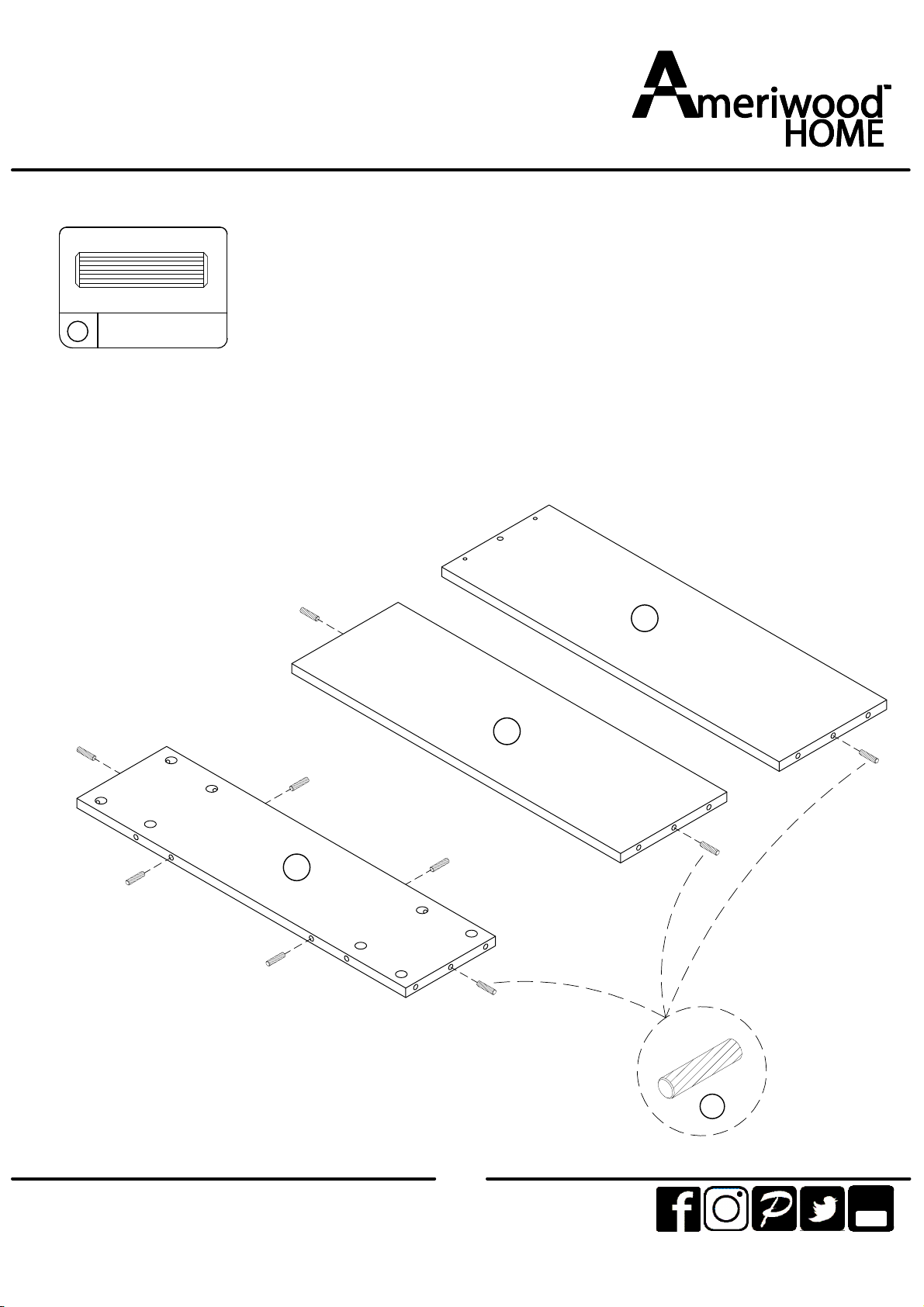

2.1 Insert (3) into (D), (C) and (E) as illustrated.
Tube
You
3 ×9
C
E
D
3

ameriwoodhome.com
STEP
9
3

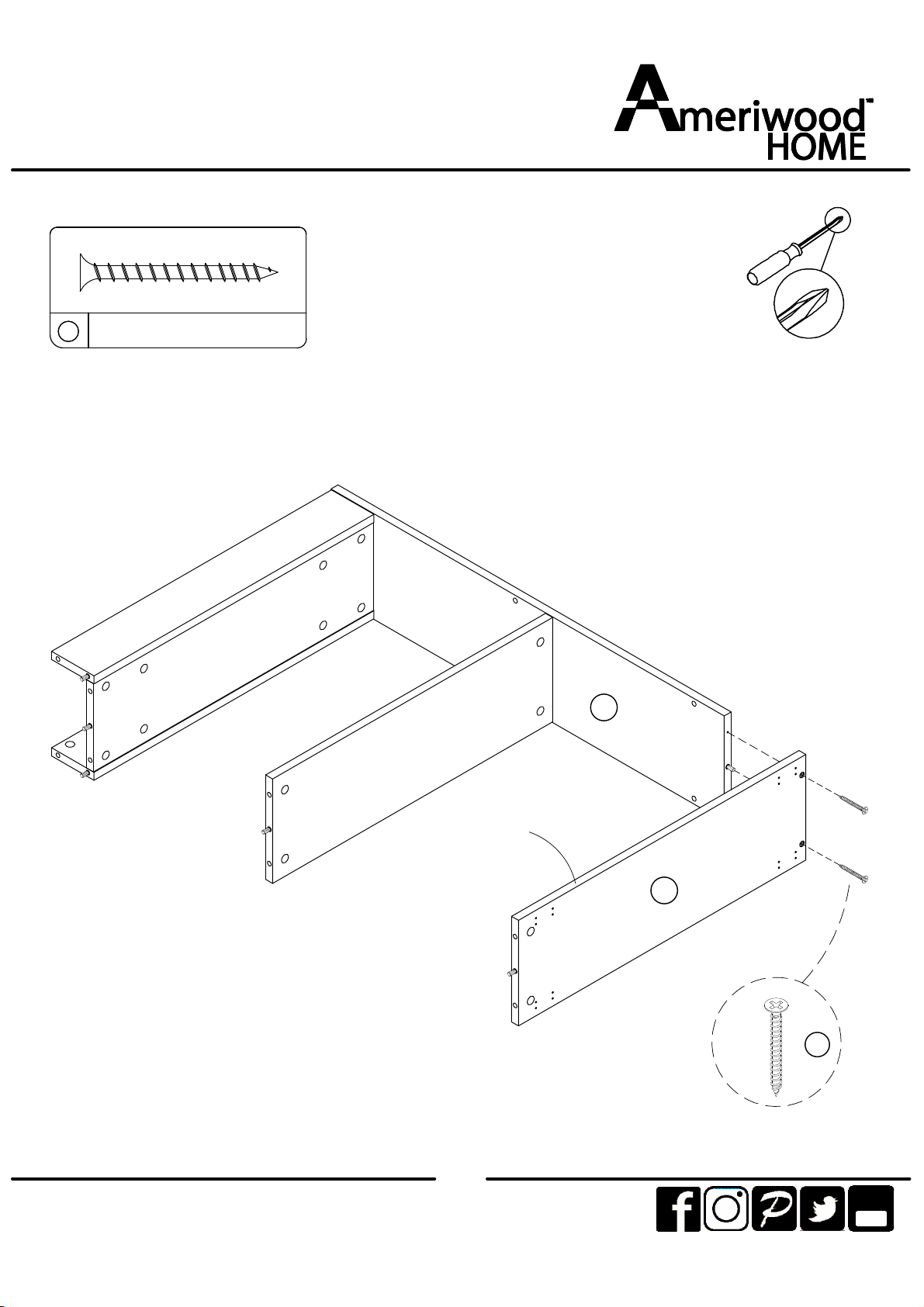

3.1 Attach (C) into (F) x 2 with (1) as illustrated.
Tube
You
C
F
F
1 ×4
1
FINISHED EDGE
FINISHED EDGE
Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK

ameriwoodhome.com
STEP
10

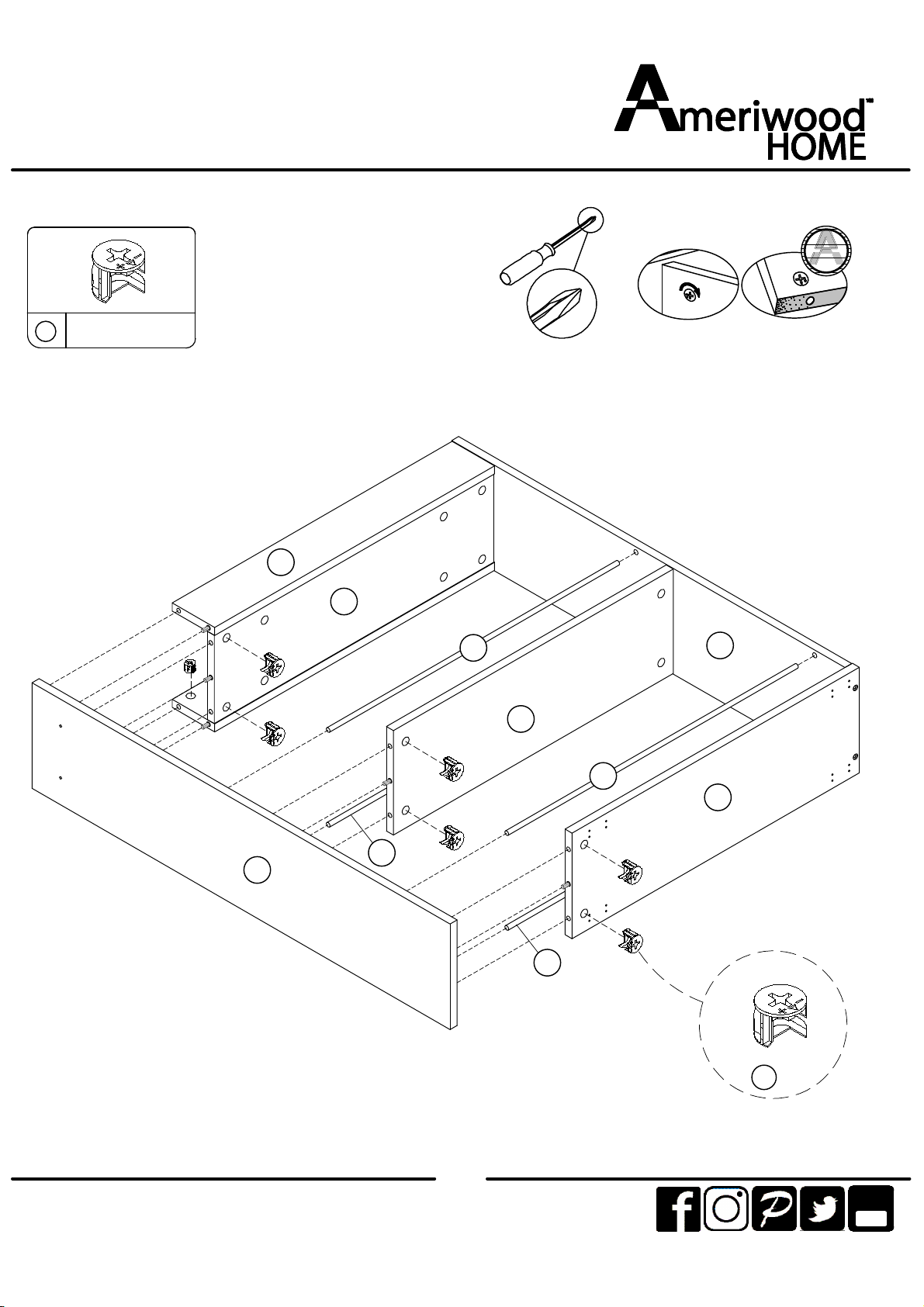

4

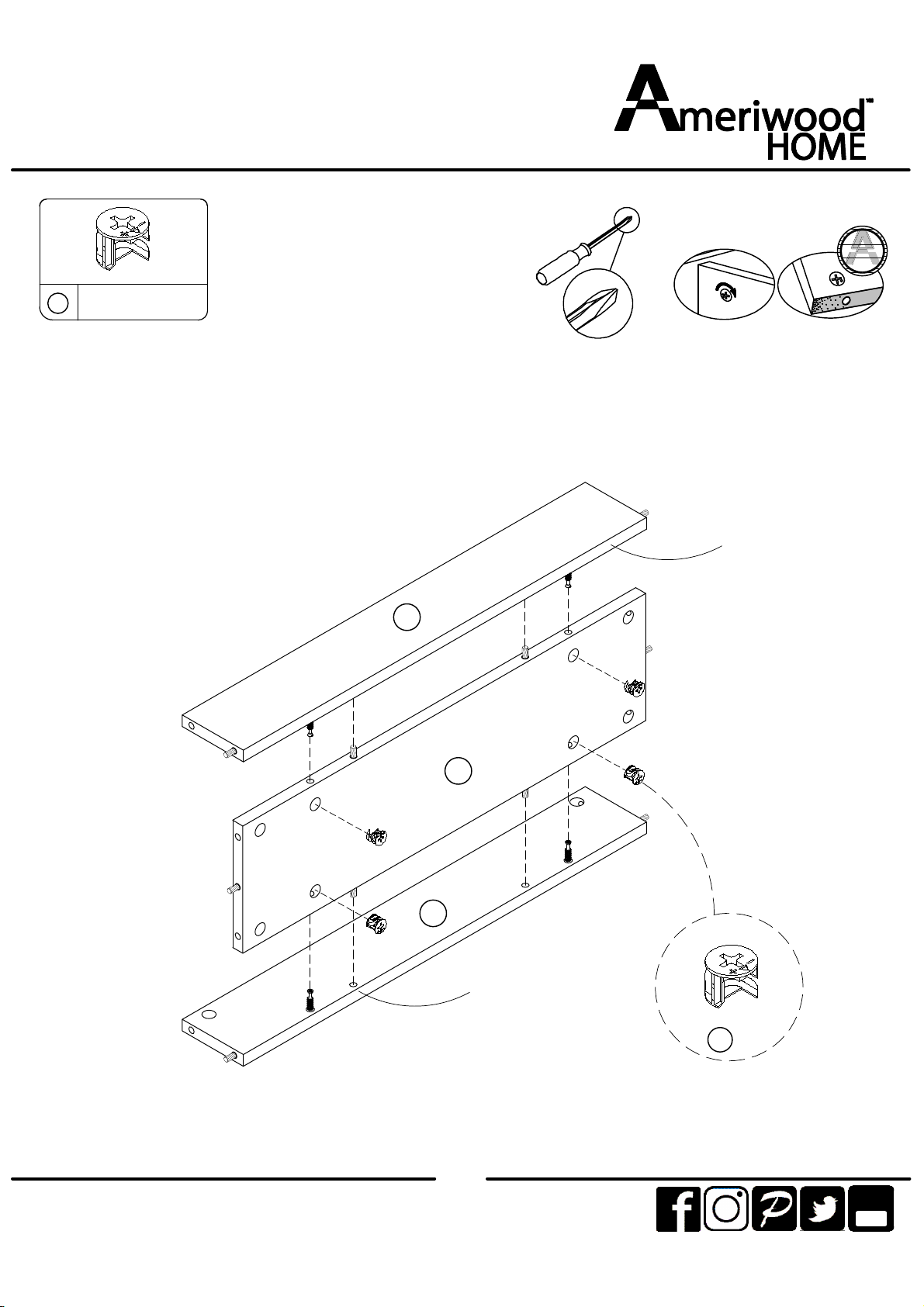

4.1 Attach (C), (F) x 2 into (B) with (1) as illustrated.
Tube
You
1 ×4
C
F
F
B
1
FINISHED EDGE
Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK

ameriwoodhome.com
STEP
11
5
5.1 Attach (D) into (B) with (1) as illustrated.
Tube
You
1 ×2
B
D
1
Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK

ameriwoodhome.com
STEP
12
6
6.1 Attach (E) into (B) with (5) as illustrated.
Tube
You
5 ×2
FINISHED EDGE
B
5
E

ameriwoodhome.com
STEP
13
7
7.1 Insert (G) x 4 into (A), (B) as illustrated.
7.2 Attach (A) into (F) x 2, (E), (C), (D) with (1) as illustrated.
Tube
You
1 ×8 Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK
A
E
B
D
C
F
G
G
G
G
1

ameriwoodhome.com
STEP
14
8

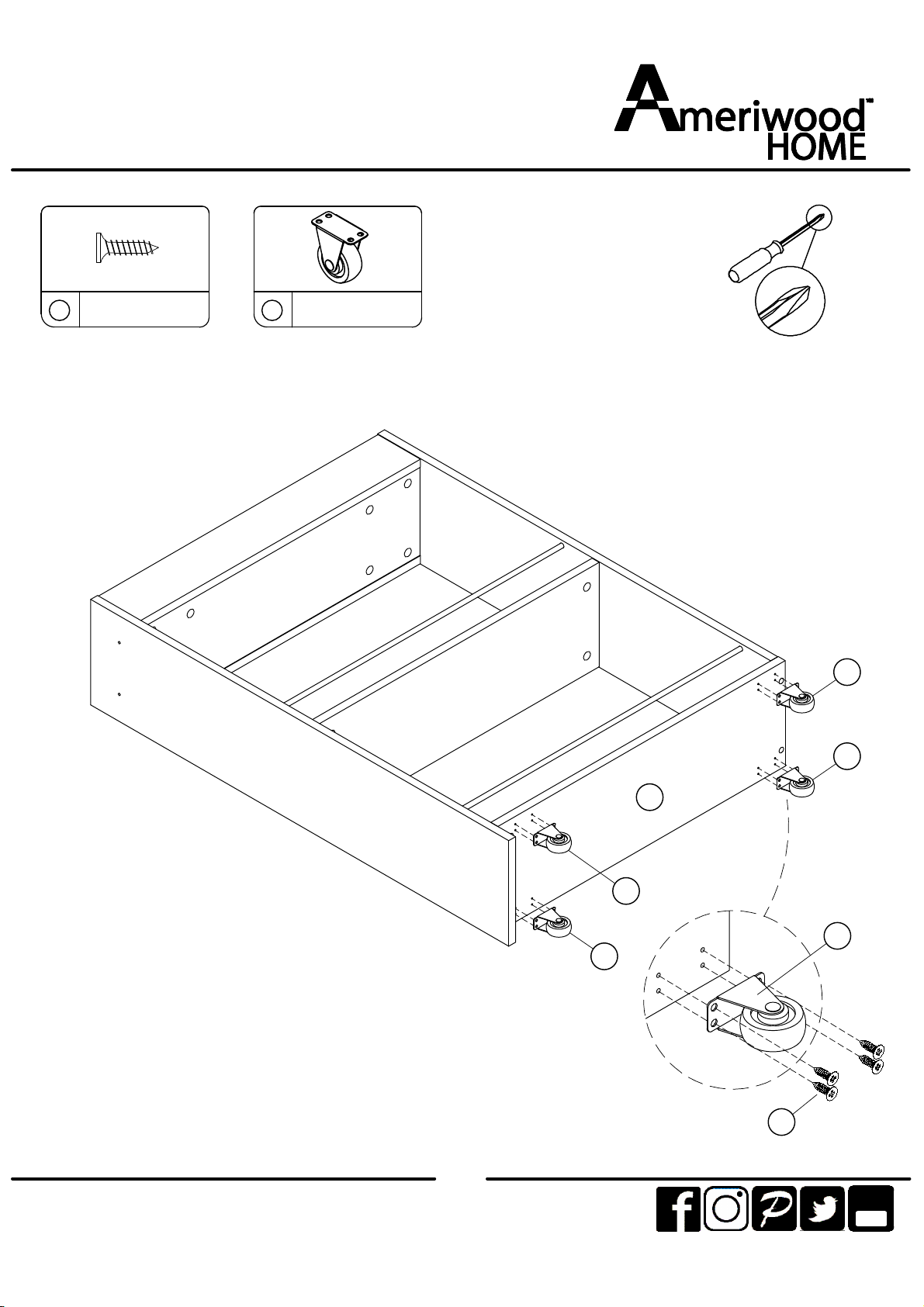

8.1 Attach (8) into (e) with (6) as illustrated.
Tube
You
6 ×16 8 ×4
E
8
8
8
8
8
6

ameriwoodhome.com
STEP
15

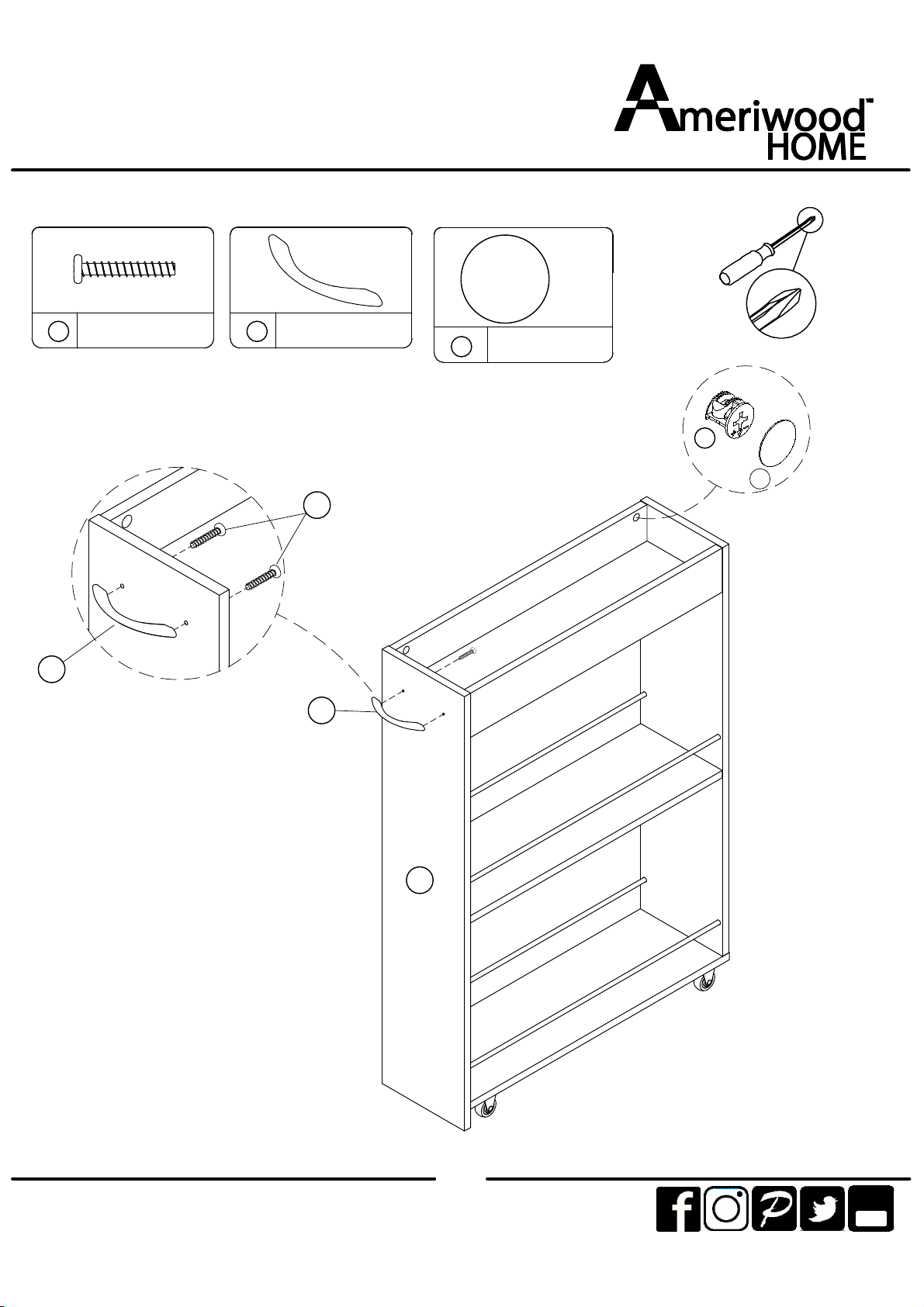

9
9.1 Attach (7) into (A) with (7) as illustrated.
Tube
You
4 ×2
A
7 ×1
7
7
4
×4
9
9.2 Attach (9) into (F)x2 with (1) as illustrated.
9
1

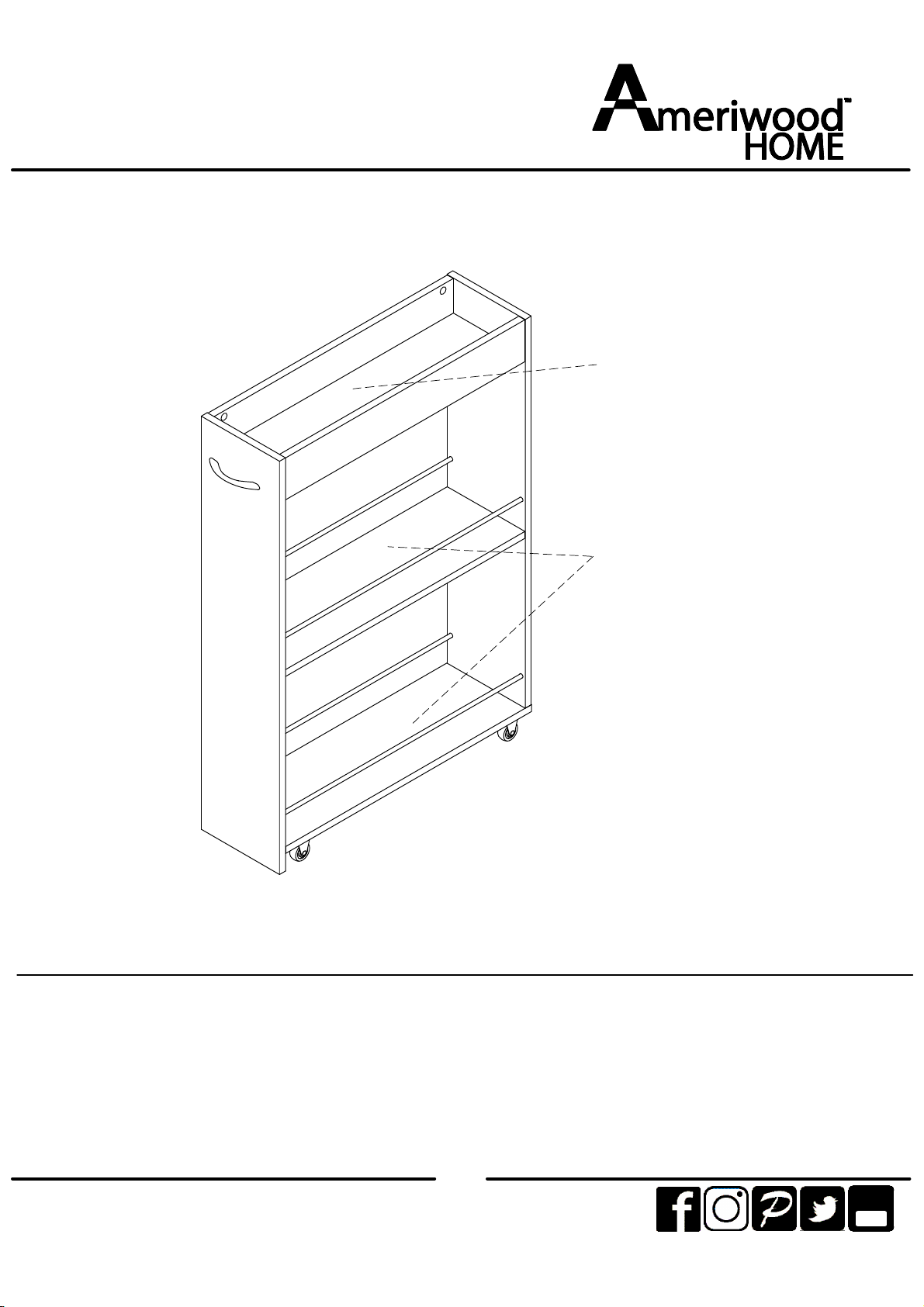

Maximum Loads
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Binh Duong, Viet Nam.
5. See front page of instruction manual for date of manufacture.
This unit has been designed to support the maximum loads shown. Exceeding these load limits could
cause sagging, instability, product collapse, and/or serious injury.
ameriwoodhome.com
16
Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.
Tube
You
20 lbs / 9 kgs
20 lbs / 9 kgs

ameriwoodhome.com
17
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit ameriwoodhome.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Ameriwood Home product, and to give us your
valuable feedback.
Tube
You
