Ameriwood HOME 8480013COM User manual

B348480013COM00GO
- Unit can tip over causing severe injury or death.
- Anchor unit to stud in wall (if instructed to).
- Do Not allow children to climb on unit.
- Put heavy items on lower shelves or drawers.
WARNING
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-800-489-3351 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.ameriwoodhome.com
Follow Ameriwood Home
Date of Purchase ___ / ___ / ___
Lot Number:
8480013COM
5 CUBE ENTRY STORAGE
Tube
You
Assembly Difficulty Meter
Easy Tough

Do NOT return this product!
Contact our friendly customer service team first for help.
Visit ameriwoodhome.com
Assembly Tips
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
ameriwoodhome.com
2
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 0.5-1 HOUR
Contact Us!
Helpful Hints
Call us!
1-800-489-3351
Monday-Friday
9am - 5pm CST
Tube
You
Tube
You

P
Quick
Tip
Assembly
P
P
P
ameriwoodhome.com
3
Read through each step carefully and follow the proper order
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
P
Before You Start
Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
Tube
You

Board Identification
Not actual size
ameriwoodhome.com
4
AB
BOTTOM
T8480013020GO
QTY: 1 PC
TOP
T8480013010GO
QTY: 1 PC
LEFT PANEL+ RIGHT PARTITION
T8480013030GO
QTY: 2 PCS
RIGHT PANEL + LEFT PARTITION
T8480013040GO
QTY: 2 PCS
D
SHELF
T8480013050GO
QTY: 2 PCS
BACK PANEL
T8480013060GO
QTY: 1 PC
F
Tube
You
C
E

Board Identification
Not actual size
ameriwoodhome.com
5
Tube
You
A
B
C
D
C
D
E
E
F

Part List
ameriwoodhome.com
6
Hardware Bag Reference number:
28480013COM0GO
Actual Size
×8 ×8 ×24
CAM LOCK
TGO2100
WOOD DOWEL
TGO2900
Ø8 x 30mm
Ø15 x 10mm
123
Ø6 x 25mm
CAM BOLT
TGO2001
×84
Tube
You
Ø4.2 x 45mm
SCREW
TGO1008W
5 ×26
Ø3 x 12mm
SCREW
TGO1301

ameriwoodhome.com
STEP
7
1
1.1 Cam bolt (2) into (A) as illustrated
1.2 Insert (3) into (C) x 2, (D) x 2, (E) x 2 as illustrated.
×8
23 ×24
Tube
You
C x 2
D x 2
E x 2
A
3
2

ameriwoodhome.com
STEP
8
2

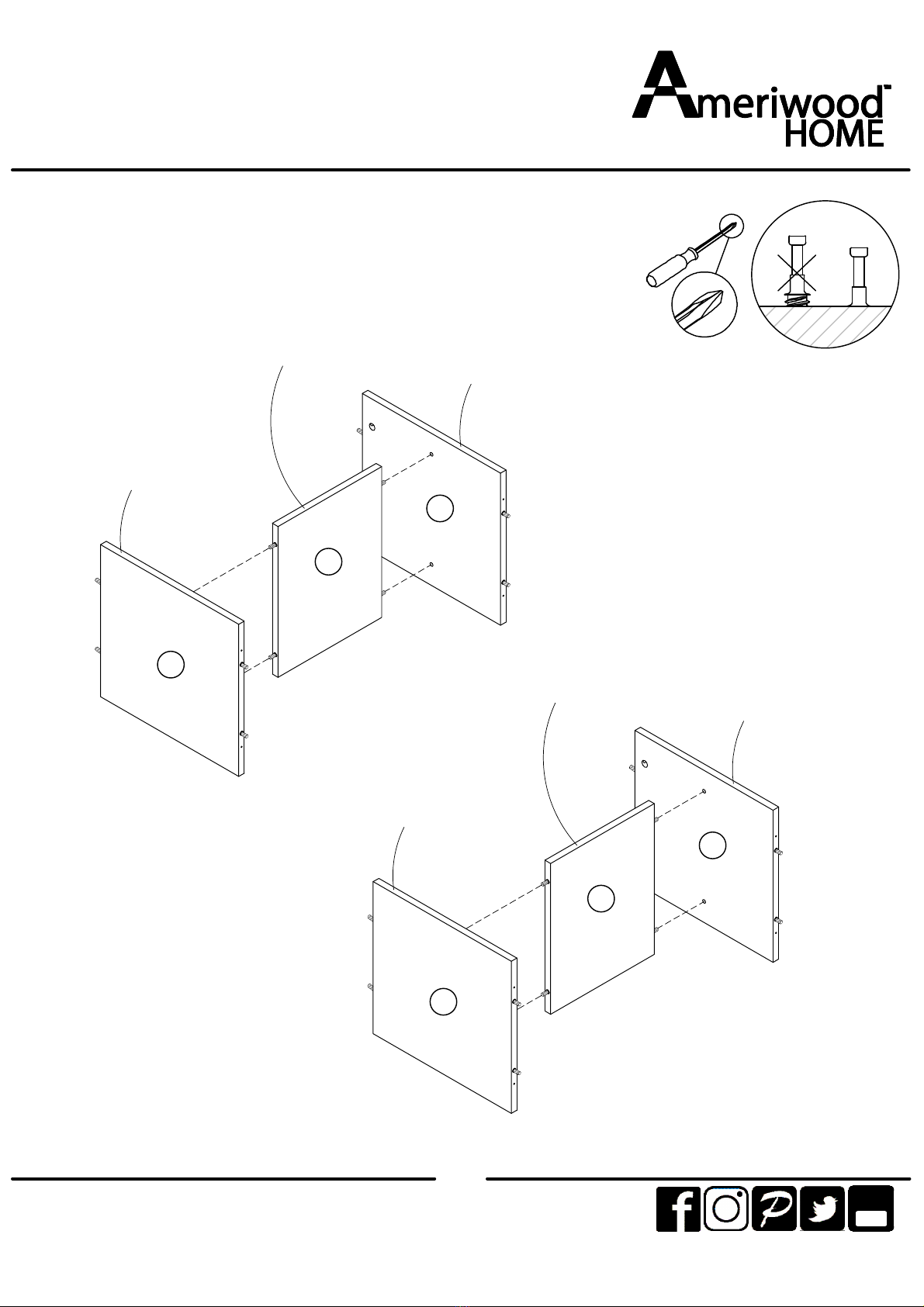

2.1 Insert (E)x2 into (C)x2, (D)x2 as illustrated.
Tube
You
C
D
E
C
D
E
FINISHED EDGE
FINISHED EDGE
FINISHED EDGE
FINISHED EDGE
FINISHED EDGE
FINISHED EDGE

ameriwoodhome.com
STEP
9
3
3.1 Attach (C)x2, (D)x2 into (A) with (1) as illustrated.
Tube
You
1 ×8
FINISHED EDGE
FINISHED EDGE
C
C
D
D
A
1
Proper orientation of CAM LOCK
Tip
Quick
Assembly
UNLOCK
LOCK

ameriwoodhome.com
STEP
10
4
4.1 Attach (C) x 2, (D) x 2 into (B) with (4) as illustrated.
4 ×8
Tube
You
C
C
D
D
B
4
FINISHED EDGE
FINISHED EDGE

ameriwoodhome.com
STEP
11
5
5.1 Attach (F) into (A), (B), (C), (D) with (5) as illustrated.
Tube
You
B
A
D
D
C
C
F
5 ×26
5

Maximum Loads
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Binh Duong, Viet Nam.
5. See front page of instruction manual for date of manufacture.
This unit has been designed to support the maximum loads shown. Exceeding these load limits could
cause sagging, instability, product collapse, and/or serious injury.
ameriwoodhome.com
12
Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.
Tube
You
40 lbs / 18 kgs
20 lbs / 9 kgs
35 lbs / 16 kgs

ameriwoodhome.com
13
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit ameriwoodhome.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Ameriwood Home product, and to give us your
valuable feedback.
Tube
You

Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
IMPORTANTES
SUR LA SÉCURITÉ. VEUILLEZ LIRE
ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit!
Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir
de l'aide.
Appelez-nous:
1-800-489-3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Visitez:
www.ameriwoodhome.com
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
- Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir
et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
.
ameriwoodhome.com
14
Tube
You

Français
ameriwoodhome.com
15
Page 4 & 5: Identification du conseil
Pas la taille réelle
(A) TOP
(B)
BOTTOM
(C)
LEFT PANEL + RIGHT PARTITION
(D)
RIGHT PANEL + LEFT PARTITION
(E)
SHELF
(F)
BACK PANEL
Page 6: Liste des pièces
Taille actuelle
(1)
CAM LOCK
(2)
CAM BOLT
(3)
GOUJON EN BOIS
(4) VIS
(5) VIS
Page 7
1.1 Boulon à came (2) dans (A) comme illustré
1.2 Insérez (3) dans (C) x 2, (D) x 2, (E) x 2 comme illustré.
Page 8
2.1 Insérez (E) x2 dans (C) x2, (D) x2 comme illustré.
Page 9
3.1 Fixez (C) x2, (D) x2 dans (A) avec (1) comme illustré.
Page 10
4.1 Fixez (C) x 2, (D) x 2 dans (B) avec (4) comme illustré.
Page 11
5.1 Fixez (F) dans (A), (B), (C), (D) avec (5) comme illustré.
Page 12
CHARGES MAXIMALES
Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves.
AVERTISSEMENT : Risque de blessure corporelle - ne pas placer une télévision sur ce meuble. Ce
meuble n'est pas approuvé pour une utilisation avec une télévision
Page 13
Enregistrez votre produit pour recevoir les éléments suivantes:
*
Détails sur les nouvelles tendances - un aperçu sur les nouveautés
*
Sondages - avoir une voix au sein de notre communauté
*
Offres exclusives et codes promo
*
Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez ameriwoodhome.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce
produit "Ameriwood Home", et de nous donner vos commentaires précieux.
Merci
Tube
You

Cubierta Delantera
Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo
para referencia en el futuro.
No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
ayuda.
Llamenos al: 1-800-489-3351 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar: www.ameriwoodhome.com
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
ameriwoodhome.com
16
Español
Tube
You

ameriwoodhome.com
17
Página 6: Lista de
Tamaño real
(1) BLOQUEO DE LEVA
(2) PERNO DE LEVA
(3) PASADOR DE MADERA
(4) TORNILLO
(5) TORNILLO
Página 4, 5 : Identificación de la Junta
No es la talla actual
(A) PARTE SUPERIOR
(B) FONDO
(C) PANEL IZQUIERDO + PARTICIÓN
DERECHA
(D) PANEL DERECHO + PARTICIÓN
IZQUIERDA
(E) ESTANTE
(F) PANEL POSTERIOR
Página 7
1.1 Perno de leva (2) en (A) como se ilustra
1.2 Inserte (3) en (C) x 2, (D) x 2, (E) x 2 como se ilustra.
Página 8
2.1 Inserte (E) x2 en (C) x2, (D) x2 como se ilustra.
Página 9
3.1 Adjunte (C)
x2, (D) x2 en (A) con (1) como se ilustra.
Página 10
4.1 Conecte (C) x 2, (D) x 2 en (B) con (4) como se ilustra.
Página 11
5.1 Conecte (F) en (A), (B), (C), (D) con (5) como se ilustra.
Página 12
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites
puede causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este
mueble no está aprobado para su uso con un televisor.
Página 13
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
*
Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite ameriwoodhome.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios.
Gracias
Español
Tube
You
