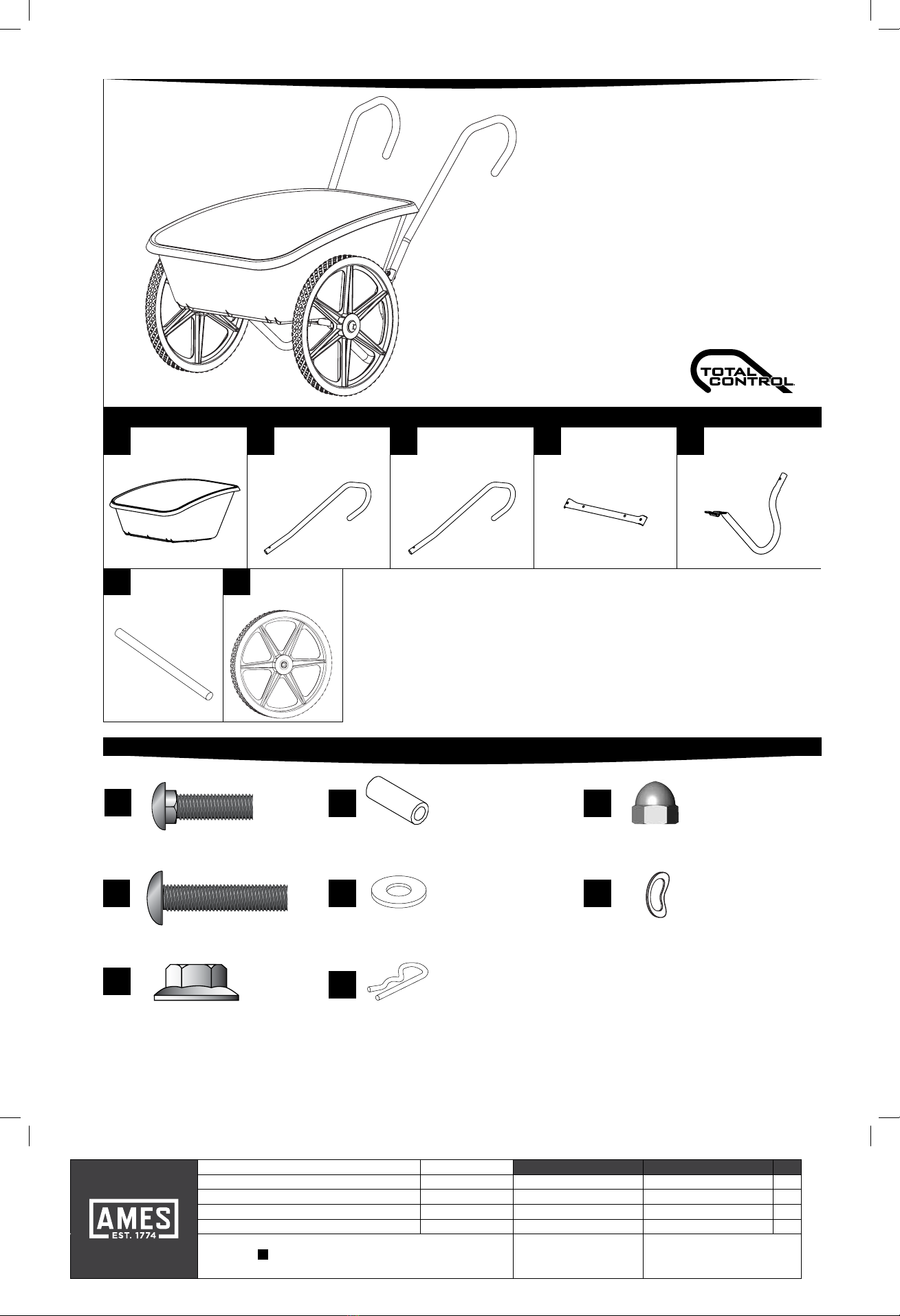

Packaging Contents / Contenu de l’emballage / Contenido del embalaje
Hardware Content / Quincaillerie incluse / Ferretería incluida
Axle
Essieu
Eje
Handle Right
Manche (droit)
Brazo (derecho)
Cross Brace
Renfort transversal
Refuerzo transversal
Leg
Patte
Pata
Wheel
Roue
Rueda
Tray
Cuve
Caja
Handle Left
Manche (gauche)
Brazo (izquierdo)
Total Control®
Garden Cart
Brouette de jardin
Carretilla para
jardín
GR5438_AMES_Total Control Cart_Instructions_r5.indd 1 2/20/18 9:44 AM

Read all instructions prior to assembly.
Lire toutes les directives avant
de procéder à l’assemblage.
Lea todas las instrucciones antes
de proceder con el ensamblaje.
Read all instructions prior to assembly.
Lire toutes les directives avant
de procéder à l’assemblage.
Lea todas las instrucciones antes
de proceder con el ensamblaje.
Tools Required / Outils requis / Herramientas requeridas
½ inch wrench or ½ inch deep-drive socket
Phillips-head screwdriver
Clé de 1/2 po ou douille profonde de 1/2 po.
Tournevis Phillips (cruciforme)
Llave de 1/2 pulg. o dado profundo de 1/2 pulg.
Destornillador Phillips (cruciforme)
NE PAS modier l’outil. Vérier fréquemment et remplacer les
composants endommagés ou usés. Utiliser l’outil uniquement aux
ns indiquées sur l’étiquette.
NON DESTINÉ pour le transport de personnes, ni d’animaux.
MISE EN GARDE! Éviter de placer la brouette sur un terrain inégal
ou sur des surfaces inclinées. La brouette pourrait basculer ou se
déplacer, lorsque laissée sans surveillance.
NO modique la herramienta. Verique frecuentemente y reem-
place los componentes dañados o gastados. Utilice solamente la
herramienta para los nes indicados sobre la etiqueta.
NO ESTÁ PREVISTO para el transporte de personas, ni animales.
¡CUIDADO! Evite colocar la carretilla sobre un terreno desigual o
supercies inclinadas. Puede volcarse la carretilla o desplazarse sin
supervisión.
DO NOT modify tool. Inspect frequently and replace damaged or
worn components. Use tool only for labeled intended purpose.
NOT INTENDED for transporting of people or animals.
BEWARE of positioning cart on uneven ground or inclined surfaces.
Cart may tip over or move when unattended.
⚠ ADVERTENCIA
⚠ WARNING
⚠ AVERTISSEMENT
Exploded View / Vue éclatée / Vista esquemática
1Push bolts (H) through holes in bottom of tray (A).
Introduisez les boulons (H) à travers les orices de la partie inférieure de la cuve (A).
Introduzca los pernos (H) a través de los oricios en la parte inferior de la caja (A).
H
A
Instructions / Directives / Instrucciones
Make sure the square neck of each bolt is fully seated in each square hole in the tray. Flanges
in the holes will “grab” the bolts, holding them in place during assembly. t
Assurez-vous que collet carré de chaque boulon est assis complètement dans chacun des
orices carrés de la cuve. Les rebords des orices agripperont et maintiendront les boulons en
place durant l’assemblage.
Asegúrese de que el cuello cuadrado de cada uno de los pernos esté asentado completamen-
te dentro de cada uno de los oricios cuadrados de la caja. Los . . .
TIP / CONSEIL / CONSEJO
GR5438_AMES_Total Control Cart_Instructions_r5.indd 2 2/20/18 9:44 AM

A
A
A
G
L
M
KO
4
2
3

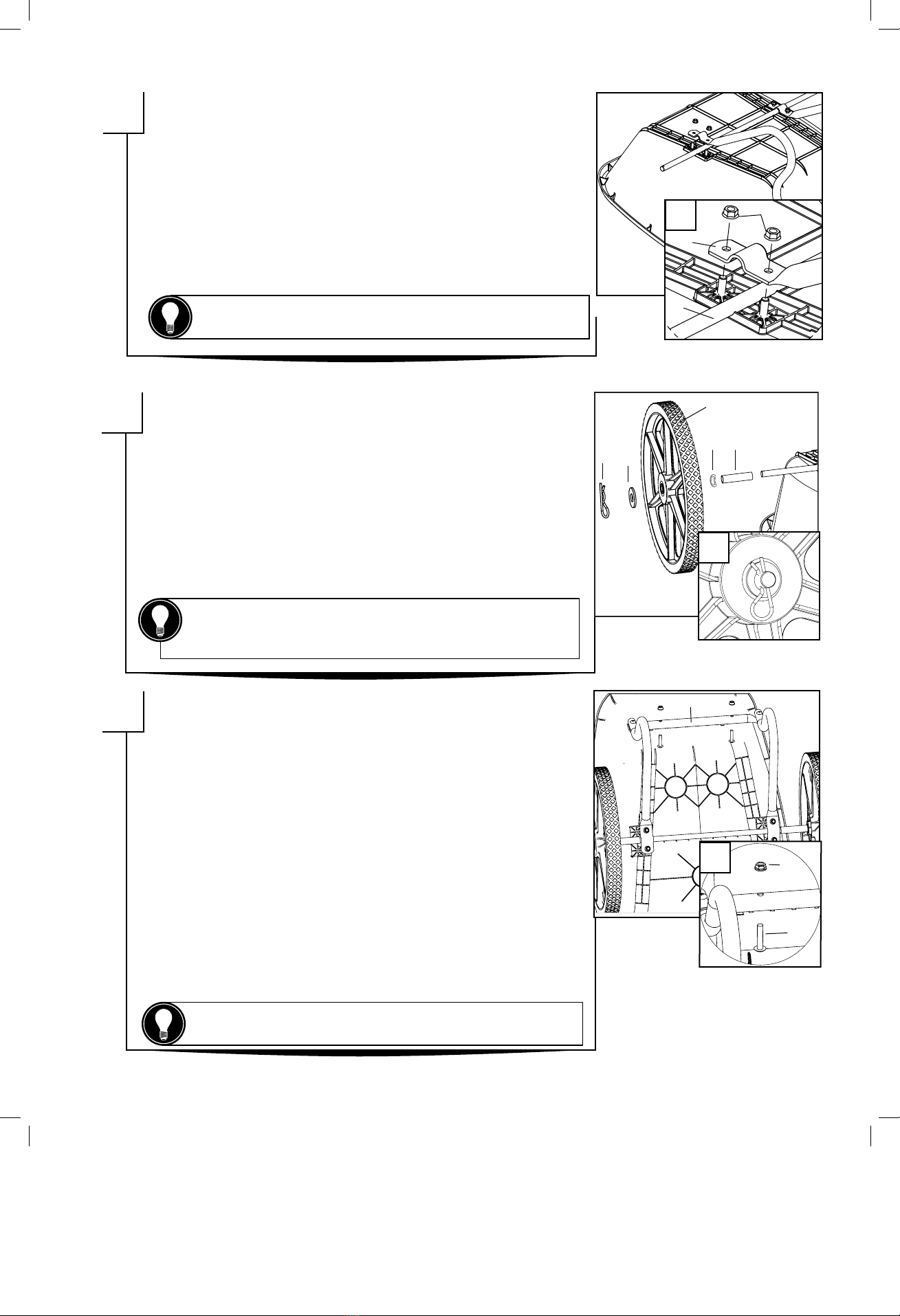

Stand cart up on the front edge of the tray (A), as shown. Place cross brace (D)
against leg (E), making sure that the ends of the cross brace (D) are behind the tops
of the legs (E). (See illustration detail.) From inside of tray (A), push bolt (I) through
tray (A) and cross brace (D). Loosely fasten with nut (J). Repeat for other end of
cross brace (D).
Placez la brouette à la verticale sur le rebord avant de la cuve (A), tel qu’illustré.
Placez le renfort transversal (D) contre la patte (E), en vous assurant que les extrémi-
tés du renfort transversal (D) sont situées derrière les parties supérieures des pattes
(E) (Voir le détail de l’illustration.) À partir de l’intérieur de la cuve (A), introduisez
un boulon (I) à travers la cuve (A) et le renfort transversal (D). Fixez en place à l’aide
d’un écrou (J), sans resserrer. Répétez la même procédure pour l’autre extrémité
du renfort transversal (D).
Coloque la carretilla verticalmente sobre el reborde delantero de la caja (A), como
se muestra. Coloque el refuerzo transversal (D) contra la pata (E), asegurándose
de que los extremos del refuerzo transversal estén colocados detrás de las partes
superiores de las patas (E). (Vea el detalle en la ilustración.) Desde la parte interior
de la caja (A), introduzca un perno (I) a través de la caja (A) y del refuerzo transversal
(D). Fíjelo en su lugar con una tuerca (J), sin apretarla. Repita el mismo procedimien-
to con el otro extremo del refuerzo transversal (D).
Turn tray (A) over. Place axle (F) into the axle pocket molded into the tray (A)
bottom. Place attened end of leg (E) over bolts (H) and axle (F). Secure loosely
with nuts (J). Repeat for other leg.
Tournez la cuve (A) à l’envers. Placez l’essieu (F) dans la rainure d’essieu moulée
dans la partie inférieure de la cuve (A). Placez l’extrémité aplatie de la patte (E)
par-dessus les boulons (H) et l’essieu (F). Fixez en place à l’aide d’écrous (J), sans les
resserrer. Répétez la même procédure pour l’autre patte.
Gire la caja (A) al revés. Coloque el eje (F) dentro de la ranura moldeada para el eje,
que se encuentra en la parte inferior de la caja (A). Coloque el extremo aplastado
de la pata (E) por encima de los pernos (H) y del eje (F). Fíjelos en sus lugares, utili-
zando las tuercas (J), sin apretarlas. Repita el mismo procedimiento con la otra pata.
Slide spacer (K), cup washer (O),wheel (G) and then washer (L) over end of axle.
Secure by pushing cotter pin (M) through hole in end of axle. Repeat to attach
other wheel.
Glissez la cale d’espacement (K), la rondelle cuvette (O), la roue (G) et par la suite la
rondelle (L) sur l’extrémité de l’essieu. Fixez-les en place, en introduisant la goupille
fendue (M) à travers l’orice situé sur l’extrémité de l’essieu. Répétez la même pro-
cédure, pour xer l’autre roue.
Deslice el espaciador (K), la arandela acopada (O), la rueda (G) y después la arandela
(L) sobre el extremo del eje. Fíjelos en sus lugares, introduciendo la clavija hendida
(M) a través del oricio que se encuentra en el extremo del eje. Repita el mismo
procedimiento para jar la otra rueda.
F
E
J
I
J
D
Make sure the center loop of the cotter pin is snapped over the axle. (See illustration detail.)
Assurez-vous que la boucle centrale de la goupille fendue est bien engagée par-dessus
l’essieu. (Voir le détail de l’illustration.)
Asegúrese de que el lazo central de la clavija hendida esté enganchado sobre el eje. (Vea el
detalle en la ilustración.)
TIP / CONSEIL / CONSEJO
Don’t tighten the nuts at this time.
Ne pas resserrer les écrous à ce moment-ci.
No apriete las tuercas en este momento.
TIP / CONSEIL / CONSEJO
Don’t tighten the nuts at this time.
Ne pas resserrer les écrous à ce moment-ci.
No apriete las tuercas en este momento.
TIP / CONSEIL / CONSEJO
GR5438_AMES_Total Control Cart_Instructions_r5.indd 3 2/20/18 9:44 AM

6Use a ½” wrench or socket to fully tighten all lock nuts (J). Place and hand tighten the
two acorn nuts (N) on end of bolts as shown in illustration.
Utilisez une clé ou une douille de 1/2 po pour resserrer fermement tous les
contre-écrous (J). Placez les deux écrous borgnes (N) sur l’extrémité des boulons
et resserrez-les à la main, tel qu’illustré. Utilice una llave o un dado de 1/2 pulg. Para
Coloque las tuercas en forma de bellota (N) sobre el extremo de los pernos y
apriételas a mano, como se muestra.
J
N
A
For replacement parts and warranty information, visit www.ames.com or call 1-800-555-1540
(USA) / 1-800-463-7040 (Canada).
Pour obtenir des pièces de rechange et de l’information au sujet de la garantie, visitez
www.ames.com ou contactez le 1-800-555-1540 (É.-U.) / 1-800-463-7040 (Canada).
Para obtener piezas de reemplazo e información para la garantía, visite www.ames.com
o llame al 1-800-555-1540 (EE.UU.) / 1-800-463-7040 (Canadá).
©2018 http://www.ames.com GR5438
5Slide end of left handle (B) over end of left leg (E). The curved end of the cross brace
(D) should now be around the end of the handle. Push bolt (I) through handle, leg (E)
and cross brace (D). Loosely fasten with nut (J). Repeat to attach right handle (C) to
right leg (E) and cross brace (D).
Glissez l’extrémité du manche gauche (B) par-dessus l’extrémité de la patte gauche (E).
L’extrémité recourbée du renfort transversal devrait maintenant être située près de
l’extrémité du manche. Introduisez le boulon (I) à travers le manche (B), la patte (E) et
le renfort transversal (D). Fixez-les en place à l’aide de l’écrou (J), sans resserrer. Répétez
la même procédure pour xer le manche droit (C) à la patte droite (E) et au renfort
transversal (D).
Deslice el extremo del brazo izquierdo (B) sobre el extremo de la pata izquierda (E).
El extremo curvado del refuerzo transversal debería ser colocado cerca del extremo
del brazo. Introduzca el perno (I) a través del brazo, de la pata (E) y del refuerzo trans-
versal (D). Fíjelos en sus lugares utilizando la tuerca (J), sin apretarla. Repita el mismo
procedimiento para jar el brazo derecho (C) sobre la pata derecha (E) y el refuerzo
transversal.
Use a ½ inch wrench or socket to fully tighten all lock nuts (J) Place and hand tighten
the acorn nuts (N) on end of bolts as shown in illustration.
Utilisez une clé ou une douille de ½ po, pour resserrer fermement tous les contre-
écrous à embase (J). Placez les écrous borgnes (N) sur l’extrémité des boulons et
resserrez-les à la main, tel qu’illustré.
Utilice una llave o una llave de dado de ½ pulg., para apretar rmemente todas las
contratuercas (J). Coloque las tuercas en forma de bellota (N) sobre el extremo de los
pernos y apriételas a mano, como se muestra.
I
B
J
When properly assembled, ends of handles should angle outward. Left handle is identied
with an Llabel; right handle is identied with an Rlabel.
Lorsque l’unité est assemblée correctement, les extrémités des manches devraient être diri-
gées vers l’extérieur. Le manche gauche est identié par une étiquette «L»; le manche droit est
identié par une étiquette «R».
Una vez que la unidad esté ensamblada correctamente, los extremos de los brazos deben
estar dirigidos hacia afuera. El brazo izquierdo está identicado con la etiqueta ‘’L¨; el brazo
derecho está identicado con la etiqueta ‘’R’’.
TIP / CONSEIL / CONSEJO
