ANTARION CR0008 User manual

Français
Manuel d’installation
et d’utilisation

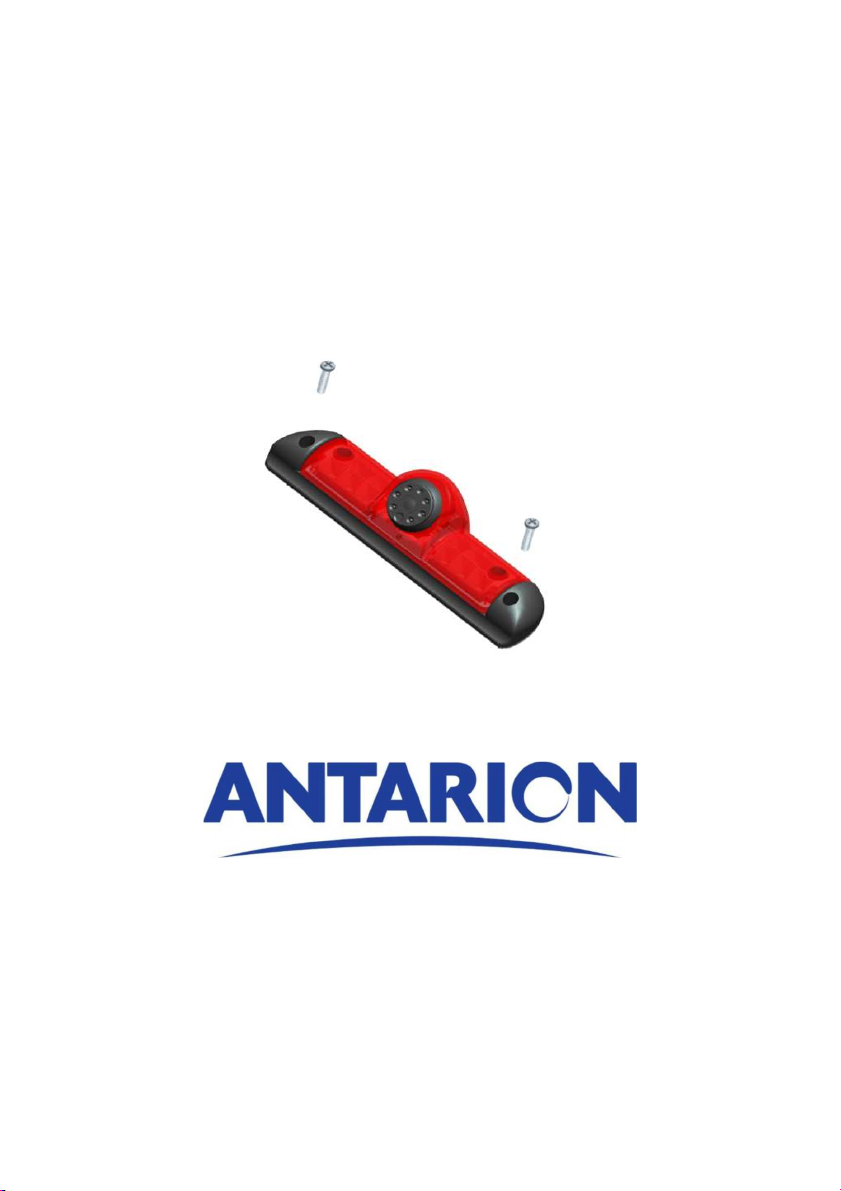

Caméra pour système vidéo de recul FIAT
CR0008

Français
Introduction :
Nous vous remercions d’avoir acheté notre produit pour la sécurité et le confort de votre véhicule.
Malgré son installation sans complexité, nous vous conseillons de faire appel à un professionnel du
métier pour ne pas endommager votre véhicule.
Avant installation :
- Conformez-vous aux règles en vigueur de votre pays pour l’utilisation et l’installation de ce produit.
- Pour votre sécurité veuillez respecter les consignes suivantes liées à l’installation.
- Le moniteur doit être placé à un emplacement permettant une bonne visibilité pour le conducteur.
- Le système fonctionne sur une tension de 12V courant continu uniquement, assurez-vous de la
tension du véhicule, et de la polarité de chaque connectiques.
- Vérifiez avant installation si tous les éléments du véhicule fonctionnent correctement, tels que
contact, démarreur, allumages des codes feux et phares… Et procédez à ces mêmes tests après
installation.
- Ne connectez les fils que par soudure ou épissure. Les mauvais contacts peuvent créer de graves
dysfonctionnements du véhicule et du système.
- Assurez-vous de la bonne mise à la masse du système.
Caméra
Il est conseillé de définir la position de la caméra en fonction de la surveillance souhaitée. Idéalement
à l’arrière, au centre et sur le haut du véhicule. Percez un trou de 16 mm pour le passage du câble au
centre de la position souhaitée de la caméra. Fixer l’étrier à l’emplacement défini, en plaçant le joint
entre l’étrier et le véhicule. Ajustez la caméra sur l’étrier, en réglant votre angle de vue souhaité,
remettez le capot de la caméra puis serrez les 2 vis fermement.
Spécifications techniques :
Caméra :
Angle de vision : 120°
Capteur : CCD
Résolution : 752 x 582 pixels
Sensibilité : 0.2 Lux
T° de fonctionnement : -20° à 70°C, RH 95% Max
Consommation : 120 mA
Poids : 465g
Dimensions : 260 x 85 x 70 mm

Français
Contenu de la boîte :
1 rallonge –1 caméra
GARANTIE 2 ANS
Antares Diffusion 185 montée de Gravetan 38540 SAINT JUST CHALEYSSIN

English
Installation and
operating manual
Camera for FIAT reversing video system
CR0008

English
Introduction:
Thank you for purchasing our product for the safety and comfort of your vehicle. Despite its
uncomplicated installation, we recommend that you consult a professional to avoid damaging your
vehicle.
Before installation:
- Comply with the rules in force in your country for the use and installation of this product.
- For your safety, please observe the following installation instructions.
- The monitor must be placed in a location that provides good visibility for the driver.
- The system operates on 12V DC voltage only, check the vehicle voltage, and the polarity of each
connector.
- Before installation, check that all vehicle components function correctly, such as contact, starter, light
code ignition and headlights... And carry out the same tests after installation.
- Connect the wires only by soldering or splicing. Bad contacts can create serious vehicle and system
malfunctions.
- Make sure that the system is properly grounded.
Camera
It is advisable to define the camera position according to the desired surveillance. Ideally at the rear,
centre and top of the vehicle. Drill a 16 mm hole for the cable to pass through in the center of the
desired camera position. Attach the bracket to the defined location, placing the joint between the
bracket and the vehicle. Adjust the camera on the bracket, regulating your desired viewing angle,
replace the camera cover and tighten the 2 screws firmly.
Technical specifications :
Camera:
Angle: 120°C
Sensor : CCD
Resolution : 752 X 582 pixels
Sensitivity : 0.2 Lux
Operating range of T°: -20° à 70°C, RH 95% Max
Consumption : 120 Ma
Poids : 465g
Dimensions : 260x85x7 mm

English
Contents of the box:
1 extension cable -1 camera
2 YEAR WARRANTY
Antares Diffusion 185 montée de Gravetan 38540 SAINT JUST CHALEYSSIN

Deutsh
Installations- und
Betriebsanleitung
Kamera für FIAT-Rückfahrvideosystem
CR0008

Deutsh
Einführung:
Vielen Dank, dass Sie unser Produkt für die Sicherheit und den Komfort Ihres Fahrzeugs gekauft
haben. Trotz der unkomplizierten Montage empfehlen wir Ihnen, einen Fachmann zu konsultieren, um
Schäden an Ihrem Fahrzeug zu vermeiden.
Vor der Installation:
- Halten Sie die in Ihrem Land geltenden Vorschriften für die Verwendung und Installation dieses
Produkts ein.
- Zu Ihrer Sicherheit beachten Sie bitte die folgenden Montagehinweise.
- Der Monitor muss an einem Ort aufgestellt werden, der eine gute Sicht für den Fahrer gewährleistet.
- Das System arbeitet nur mit 12V Gleichspannung, überprüfen Sie die Fahrzeugspannung und die
Polarität der einzelnen Stecker.
- Überprüfen Sie vor dem Einbau alle Fahrzeugkomponenten wie Kontakt, Anlasser,
Lichtcodezündung und Scheinwerfer.... und führen Sie nach dem Einbau die gleichen Prüfungen
durch.
- Verbinden Sie die Drähte nur durch Löten oder Spleißen. Schlechte Kontakte können zu schweren
Fahrzeug- und Systemstörungen führen.
- Vergewissern Sie sich, dass das System ordnungsgemäß geerdet ist.
Kamera
Es ist ratsam, die Kameraposition entsprechend der gewünschten Überwachung zu definieren.
Idealerweise am Heck, in der Mitte und oben am Fahrzeug. Bohren Sie ein 16 mm Loch, damit das
Kabel in der Mitte der gewünschten Kameraposition hindurchgeführt werden kann. Befestigen Sie die
Halterung an der definierten Stelle und legen Sie die Verbindung zwischen der Halterung und dem
Fahrzeug an. Stellen Sie die Kamera an der Halterung ein, stellen Sie den gewünschten Blickwinkel
ein, setzen Sie die Kameradeckel wieder ein und ziehen Sie die beiden Schrauben fest an.
Technische Daten :
Kamera :
Betrachtungswinkel : 120°
Sensor : CCD
Auflösung : 752 x 582
PixelEmpfindlichkeit 0,2 Lux
T°Betriebstemperatur: : -20° bis 70°C, RH 95% Max
Consumption : 120 Ma
Poids : 465g
Abmessungen : 260 x 85 x 70 mm

Deutsh
Inhalt der Box:
1 Verlängerungskabel -1 Kamera
2 JAHRE GARANTIE
Antares Diffusion 185 montée de Gravetan 38540 SAINT JUST JUST CHALEYSSIN

Svenska
Installationsmanual
och användning
FIAT Omvänd videokamera
CR0008

Svenska
Inledning:
Tack för att du köpte vår produkt för ditt fordons säkerhet och komfort. Trots installationen utan komplexitet, rekommenderar vi
att du ringer en professionell för att undvika skador på ditt fordon.
Innan installation:
- Följ de gällande reglerna i ditt land för användning och installation av denna produkt.
- För din säkerhet, följ följande instruktioner relaterade till installationen.
- Monitorn måste placeras på en plats som gör det möjligt för föraren att synas bra.
- Systemet arbetar endast med en spänning på 12V DC, se till att fordonets spänning och polaritet på varje anslutning.
- Kontrollera innan installationen om alla delar av fordonet fungerar korrekt, som kontakt, start, tändkoder och lampor ... Och
utför samma test efter installationen.
- Anslut endast ledningarna genom svetsning eller skarvning. Dåliga kontakter kan skapa allvarliga fel i fordon och system.
- Se till att systemet är ordentligt jordat.
Kamera
Det är lämpligt att ställa in kamerans position enligt önskad övervakning. Helst i ryggen, i mitten och på toppen av fordonet.
Borra ett 16 mm hål så att kabeln passerar genom mitten av önskad kameraposition. Sätt fast bromsoket på den definierade
platsen och placera packningen mellan bromsok och fordon. Justera kameran på bromsok, justera önskad visningsvinkel, sätt
tillbaka kamerahöljet och dra åt de två skruvarna ordentligt.
Tekniska specifikationer:
Kamera:
Synvinkel: 120 °
Sensor: CCD
Upplösning: 752 x 582 pixlar
Känslighet: 0.2 Lux
Driftstemperatur: -20 ° till 70 ° C, RH 95% Max
Strömförbrukning: 120 mA
Vikt: 465 g
Mått: 260 X 85 X 70 MM
Lådans innehåll:
1 förlängning -1 kamera
2 ÅRS GARANTI
Antares Diffusion 185 montee de Gravetan 38540 SAINT JUST CHALEYSSIN
