Antop AT-601W Service manual
AT-601W (White) / AT-601B (Black)
INDOOR DIGITAL TV
ANTENNA AMPLIFIER KIT
SMARTPASS
AMPLIFIED & POWER SUPPLY
1) Smartpass Amplifier
INSTRUCTIONS
Installation Instruction Manual
ANTOP’s New Generation Digital Technology

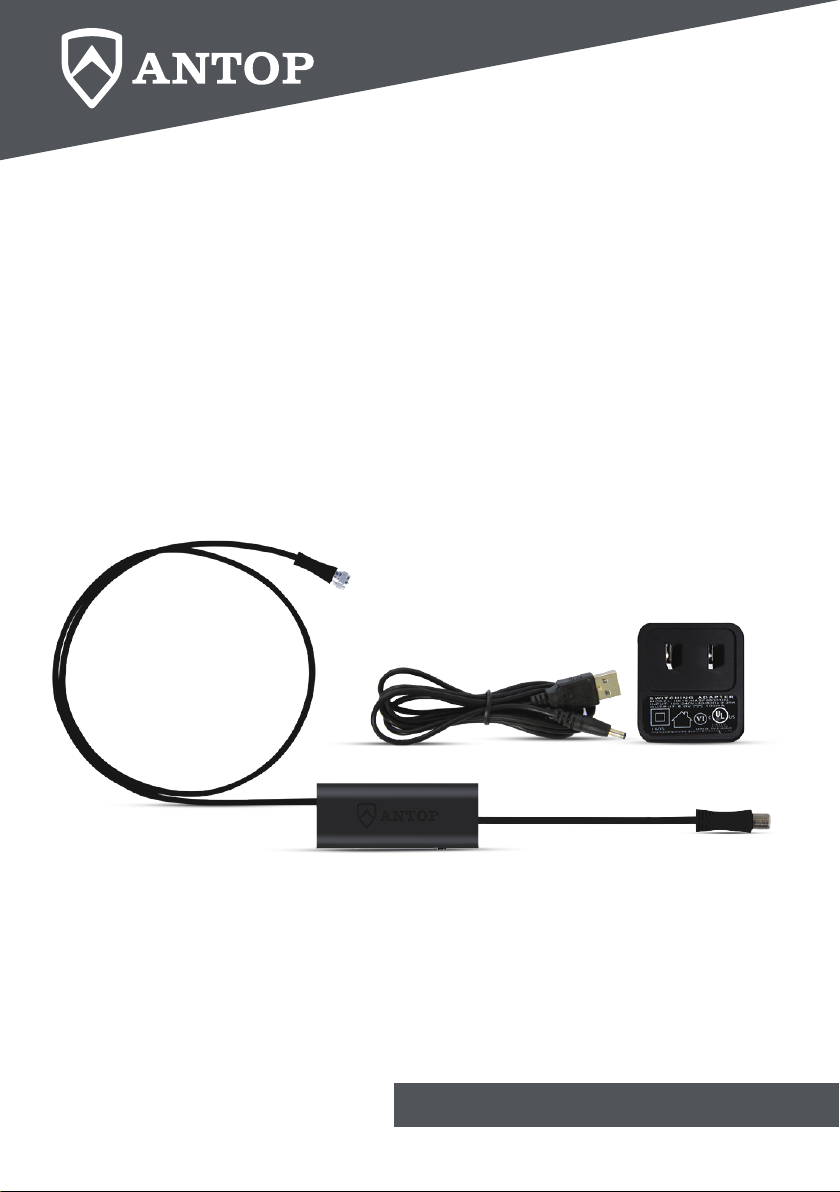

What’s in the box
Technical Specification
Your SMARTPASS AMPLIFIER & POWER SUPPLY KIT can be used with any non-amplified/passive
antenna. ANTOP’s New Generation Digital Technology ensures the best possible signal reception.
1. Smartpass Amplifier
2. USB AC/DC Power Adapter
3. USB Cable
4. Instruction/User Manual (Instrucciones de Instalación en Español)
• Frequency Range: 87.5-700MHz
• Receiving Range: FM/VHF/UHF
• Gain: 16dB Max
• Output level:105dBuV Max
• Impedance:75Ω
• Noise figure:≤2dB
• Return Loss: >8dB
• Power Supply: DC 5V/50mA
• Size:2.90x1.26x0.70in
• TO TV: 3ft Extension Coaxial Cable Attached with F-male Connector
• TO Antenna: 0.3ft Extension Coaxial Cable Attached with F-female Connector
• SmartpassAmplifier, with all-in-one design,allows for easier connection and delivers the
correct signal balance between short and long range reception.
• 4G LTE Filter: blocks 3G and 4G wireless signals to ensure noise-free digital TV reception.
• Compatible with Over-The-Air TV signals(87.5-700MHz).
1
2) USB AC/DC Power Adapter& USB Cable
1. Connecting
2
Connect to ANTENNA/CABLE IN connector
on the back of TV or Converter Box
USB Cable and
USB AC/DC Power Adapter
Dual-color LED
Indicator
Smart Switch Connect to Non-amplified/passive
Antenna or antenna cable from
TV Wall Plate
Instructions
Following are instructions for installation. Read through all instructions prior to beginning
installation procedure.
Connect the shorter end(0.3ft in length)of the coaxial cable to a non-amplified/passive antenna.
Connect the longer end (3ft in length) of the coaxial cable to the ANTENNA/CABLE IN connector
on the back of the TV or converter box.Connect the DC female plug of the USB cable to the DC
socket in the Smartpass Amplifier, and connect the USB plug to the USB AC/DC power adapter.
Connect the power adapter to a wall socket.
• Input: 100-240V~50-60Hz, 150mA
• Output: DC 5V 200mA
• USB Cable Length: 5ft
3
TV
Switch the smartpass amplifier to either the On or Off position
to determine correct position to receive the maximum number
of channels.
● Switch Off - The LED indicates yellow for normal reception.
● Switch On - The LED indicates green for stronger reception.
OFF/ONLED
!
Non-amplified / Passive Antenna
TV
TV Antenna Wall Plate
Smartpass Amplifier
must be powered in order to function.
Scan channels after each switching in the smartpass amplifier.
4
2. Setting and Scanning
Tips：
In the TV’s setup menu, set the mode to “Antenna” or “Air”, then, set TV to “Scan” for channels.
Consult the TV manual for detailed instructions.
1. The ANTOP Smartpass Amplifier must be powered for function.
2. Re-scan the channels after each switching of the Smartpass Amplifier.
3. Scan channels monthly to find all available channels including newly added or changed.
4. Do not place or hide the Smartpass Amplifier and the antenna in/behind any metallic
objects.
5. Keep the over-the-air antenna away from any high power consumption devices to avoid
interference.
6. Move and rotate the over-the-air antenna at various locations for the best possible reception.
7. The Smartpass Amplifier is not recommended for use with an amplified antenna.
8. When using a Smartpass Amplifier with any non-amplified over-the-air antenna, note that
antenna effectiveness is also influenced by its distance from the signal origination point,
station signal strength level, building construction, antenna positioning, reflections from
nearby structures and any power consumption sources.The amount of free over-the-air
channels you can receive will vary by area and antenna selection.
CHANNEL SCAN
scanning for channels
ANTOP ANTENNA INC
www.antopusa.com
WARRANTY POLICY
Customers should first contact their place of purchase to determine the reseller’s warranty
policy. Antop Antenna’s warranty will take effect after the expiration of reseller’s policy.
Antop Antenna, warrants its products for a period of one (1) year from the original date of
purchase. Warranty is valid only with proof of purchase. Warranty does not apply to
defects or failures of product caused by; neglect, misuse, negligence, accident, abuse,
mishandling, misapplication, alteration, modification, power outage, unauthorized/unrea-
sonable use, or any uncontrollable environmental damage.
EXCHANGE & REPLACEMENT
SHIPPING & COSTS
For any exchange or replacement, customers should first contact their place of purchase
to determine the reseller’s policies. No upgrades or exchanges for different models or
SKU’s. One (1) Year limited manufacturer’s warranty for exchange of product due to
malfunction, failure or defect, missing parts or components. Exchanges will be for the
same item, model and/or SKU, within one (1) year of original purchase date. A Return
Material Authorization (RMA) number must be issued by Antop Antenna prior to returning
any product or part. To obtain an RMA, contact Antop Antenna via email or telephone.
RETURNS & REFUNDS
For any return, customers should first contact their place of purchase to determine the
reseller’s return policy. A Return Material Authorization (RMA) number must be obtained
in advance by contacting Antop Antenna customer service via e-mail or telephone.
Merchandise returned to Antop Antenna must have a RMA number displayed on the box
and a copy of your proof of purchase inside the package. Absolutely no refund after 30
days of purchase from Antop Antenna. A restocking fee of 15% will be deducted from
any refund, ask representative for further details. Refund policy for US & Canada
customers only.
Customer will be responsible for shipping costs of merchandise sent to Antop Antenna.
Please consult a customer service representative for details. When shipping any item to
Antop Antenna, please consider using a trackable shipping method. Antop Antenna cannot
be held responsible for lost or misdirected shipments. Exchanged and returned products
must be sent to: Antop Antenna, RMA Department, 1650 S. Balboa Ave, Ontario, California
91761. To receive a Return Material Authorization from Antop Antenna please send your
INSTRUCCIONES
Manual de instrucciones para su instalación
Tecnología digital de última generación de ANTOP
Su Amplificador se puede utilizar con cualquiera antena pasivo (sin amplificador).
• Amplificador Smartpass: diseño todo-en-uno le permite una conexión más sencilla,
y le ofrece un correcto equilibrio entre la recepción de corto y largo alcance.
• Filtro 4G LTE: bloquea las señales inalámbricas 3G y 4G para garantizar una recepción de
televisión digital sin ruidos.
• Compatible con señales de TV (87.5-700MHz).
5
1. Conexión
Conecte el cable coaxial, lado más largo,
coaxial al conector ANTENNA/CABLE IN en
la parte posterior de la TV o decodificador
Cable USB y adaptador de
corriente AC / DC
Conecte el cable coaxial, lado
más corto, al conector de a su
antena
A continuación, encontrará las instrucciones para instalación. Lea todas las instrucciones antes
de comenzar el procedimiento de instalación.
Conecte el cable coaxial, lado más corto, al conector de a su antena. Conecte el cable coaxial,
lado más largo, al conector ANTENNA/CABLE IN en la parte posterior de la TV o decodificdor.
Conecte el enchufe del cable USB a la toma de CC del Amplificador Smartpass, y conecte el
enchufe USB al adaptador de corriente AC / DC USB. Conecte el adaptador de alimentación a
un enchufe de pared.
2. Configuración y escaneo
En el menú de configuración de la televisión, ajuste el modo a "Antenna" o "Air" y, a continu-
ación, active la función "Scan" de la TV para buscar canales. Consulte el manual de la televisión
para obtener instrucciones detalladas.
CHANNEL SCAN
scanning for channels
6
TV
Amplificador debe ser alimentado para funcionar. Empuje
Encender o Apagar y seleccione la opción con más canales.
La luz LED es de color amarillo para la recepción normal.
La luz LED es de color verde para la recepción más fuerte
OFF/ONLED
!
Antena
TV
Cable de Antena
Después de cada cambio de poder hacer una búsqueda de canales
ANTOP ANTENNA INC
www.antopusa.com
PÓLIZA DE GARANTÍA
Clientes deben primer contactar el lugar de compra para determinar la política de garantía del
revendedor. La garantía de Antop Antena entrará en vigor después de la expiración de la
política del revendedor. Antop Antena Inc., garantiza sus productos por un periodo de un año
desde la fecha de compra original. La garantía sólo es válida con el comprobante de compra
original del producto. Esta garantía no aplica para ningún defecto o falla en el producto
causados por negligencia, mal uso, accidentes, abuso, maltrato, uso indebido, alteración,
modificación, interrupción eléctrica, uso no autorizado/no razonable, o cualquier daño
causado por condiciones ambientales no controlables.
REEMPLAZOS Y/O INTERCAMBIOS
ENVÍO Y COSTOS
Clientes deben primer contactar el lugar de compra para determinar la política de reemplazos
y/o intercambios del revendedor. Un (1) año de garantía estándar limitada de fabricación para
intercambiar productos debido a mal funcionamiento, falla o parte(s) defectuosa(s); los
intercambios de componentes faltantes serán para el mismo artículo, modelo, SKU, dentro de
un plazo de 1 año a partir de la fecha de compra. No se harán intercambios por modelos/-
SKUs diferentes o mejores. La mercancía devuelta debe tener el número RMA (Autorización
de devolución de mercancías). El número RMA se puede obtener por adelantado de un
representante de servicio al cliente perteneciente al departamento de devoluciones de Antop
Antena.
POLÍTICA DE REEMBOLSO Y/O DEVOLUCIÓN
Clientes deben primer contactar el lugar de compra para determinar la política de reembolso
y/o devolución del revendedor. La mercancía devuelta a Antop Antena debe tener el número
RMA (Autorización de devolución de mercancías). El número RMA se puede obtener por
adelantado de un representante de servicio al cliente perteneciente al departamento de
devoluciones de Antop Antena. La mercancía devuelta debe tener el número RMA en la caja y
una copia del comprobante de compra dentro del empaque. No se hará ningún reembolso
después de 30 días a partir de la fecha de compra. Una tarifa de reposición del 15% se
deducirá de un reembolso; pregunte a un representante para más detalles. Política de
reembolso sólo para clientes de EE.UU. y Canadá.
El cliente será responsable de los gastos de envío de la mercancía enviada a Antop Antena.
Consulte a un representante de servicio al cliente para obtener más detalles. Al devolver un
artículo, debe considerar el uso de un trasportista con seguimiento del envío. Antop Antena no
se hace responsable de los envíos perdidos o mal dirigidos. Los productos para reposición
deben llevar un número RMA, copia del comprobante de la compra y deben enviarse a: Antop
Antena, RMA Department, 1650 S. Balboa Ave, Ontario, California 91761. Para obtener un
servicio al cliente: Llame al 1(909) 947-8883 de lunes a viernes desde las 9:00 AM hasta las
