AOC LE50U7570/69 User manual

Service Manual
LE50U7570/69
LE50U7571/69
LE55U7570/69
LE55U7571/69
(55C2U-DVB)
Product Specification Sheet (P1-5)
User Manual part (P6-28)
Factory Pattern Adjustment(P29-30)
Troubleshooting Procedure (P31-36)
Software Upgrades (After Service (P37-45)
Circuit Diagrams (P46-56)

Product Specification Sheet
Key feature
Product Specification Sheet Tooling----50C2U Tooling----55C2U
Country Taiwan Taiwan
Series U7570 U7570
Series name LE50U7570/69
LE50U7571/69
LE55U7570/69
LE55U7571/69
Picture/Display
RC Type 7601-31T021-0244FLP1 7601-31T021-0244FLP1
Platform/Chipset MSD638-T8E2 MSD638-T8E2
CPU 1.5GHz （Dual core ）1.5GHz （Dual core ）
GPU Mali T720MP2
（Dual core）
Mali T720MP2
（Dual core）
EMMC(Embedded Multi Media Card)
(ROM)
4GB 4GB
DDR (Double Data Rate)
(RAM:(random access memory)) 1GB 1GB
Panel
Diagonal Screen Size 49.5" 54.64"
Backlight Type (Panel Supplier) DLED DLED
1st source (panel) LG Panda
Perfect Motion Rate (PMR) (Perfect
Picture Index -PPI) （PMR）800PPI 800PPI
Panel Resolution 3840*2160 3840*2160
Panel Frequency (Native) (Panel
refresh rate)
60HZ 60HZ
Chasis Frequency 60HZ 60HZ
Brightness (Home Vivid Mode) cd/m² Min： 280cd/m2 ，
Typ:330cd/m2
Min： 300cd/m2 ，
Typ:350cd/m2
Panel contrast ratio 1100:1 3000:1
Aspect ratio 16:9 16:9
Response Time (ms) (G to G , typ. ms) 9ms 8ms
Viewing Angle - H (L+R) (typ.
Degree,CR≧20)
Viewing Angle - V (typ. Degree,CR≧
20)
178°/178° 176°/176°
Analog + PWM dimming PWM PWM
Color Gamut NTSC 62% NTSC 62%
Dynamic backlight control YES YES
Local Dimming N/A N/A
Dynamic contrast 3300:1 9000:1
Color Temperature Standard, Warm, Cool Standard, Warm, Cool
1

Product Specification Sheet
Resolution
PQ engine (philips ) Pixel Plus Ultra HD Pixel Plus Ultra HD
Supported Display Resolution
(Computer Inputs)
720*400@70HZ
640*480@60HZ
800*600@60HZ
1024*768@60HZ
1360*768@60HZ
1280*720@60HZ
1280*960@60HZ
1280*1024@60HZ
1600*900@60HZ
1920*1080@60HZ
720*400@70HZ
640*480@60HZ
800*600@60HZ
1024*768@60HZ
1360*768@60HZ
1280*720@60HZ
1280*960@60HZ
1280*1024@60HZ
1600*900@60HZ
1920*1080@60HZ
Supported Display Resolution (Video
Inputs)
HDMI
480i, 480p,576i,
576p,720p,1080i,1080p,3840x21
60p 24/25/30/50/60Hz
480i, 480p,576i,
576p,720p,1080i,1080p,3840x21
60p 24/25/30/50/60Hz
Brightness (Shop Vivid mode: 10%
boost)
YES(1% boost) YES(1% boost)
Active Control (Shop mode control) N/A N/A
Natural Motion/Perfect Natural Motion N/A N/A
"UHD Display" - logo (Industry) N/A N/A
10-bit color support N/A N/A
Sound Quality
Mono/Stereo/Virtual Surround Mono/Stereo/Virtual Surround Mono/Stereo/Virtual Surround
Output Power (10% THD) RMS (RMS
Watts)
16W 16W
Speaker configuration 8Wx2 8Wx2
Speaker system (Number of on board
Speakers )
2.0 2.0
Speaker type ( 下出音/前出音/DRA) built-in(normal) built-in(normal)
Auto Volume Levelier / Auto Volume
Levelier +
N/A N/A
Dolby Digital DecoderType(DD/DD+) DD DD
DTS Studio Sound N/A N/A
DTS 2.0+ Digital out N/A N/A
SPL (>= 84dB @ 2m) 78dB @ 2m 78dB @ 2m
Acoustic frequence range
(不均勻 160~8K HZ<=16dB)
160~8K HZ<=16dB 160~8K HZ<=16dB
Software function
Hotel mode (Simple) YES YES
PLL Digital Tuning YES YES
Source detection YES YES
Child lock with code YES YES
Teletext YES YES
Sleep Timer YES YES
EPG YES YES
OTA /OAD YES YES
Wifi Display Miracast YES YES
Initial setup OSD (OOBE) YES YES
Channel and source edit/skip channel YES YES
Last status( Ac on/off )
NA
NA
2

Product Specification Sheet
Multimedia
Applications
Video Playback Formats MPEG-2/MPEG-4 /
H.264
H265-up to 4K
MPEG-2/MPEG-4 /
H.264
H265-up to 4K
Subtitles Formats Support SRT、ASS SRT、ASS
Music Playback Formats AC3，AAC-LC,HE-AAC,WMA AC3，AAC-LC,HE-AAC,WMA
Picture Playback Formats JPEG、BMP、PNG JPEG、BMP、PNG
Pause TV/USB recording (PVR) YES YES
Time shift YES YES
PIP/POP NA NA
USB USB2.0(*2) USB2.0(*2)
USB Harddisk Format (Power) FAT/NTFS (500mA) FAT/NTFS (500mA)
Connectivity (I/O)
Connections
I/O port to be clearly indicated
TV*2/USB*2/VGA*1
/HDMI*3/Audio Out*1/
AV-IN*1/
Coaxial-OUT*1/RJ45*1
TV*2/USB*2/VGA*1
/HDMI*3/Audio Out*1/
AV-IN*1/
Coaxial-OUT*1/RJ45*1
Playback (HD/SD)@24p/50/60 (HD/SD)@24p/50/60
Component (HD/SD)@24p/50/60 60P 60P
HDMI Number 3 3
HDMI 1 HDMI 2.0 /up to 4k@60hz
4:4:4 down
HDMI 2.0 /up to 4k@60hz
4:4:4 down
HDMI 2 HDMI 2.0 /up to 4k@60hz
4:4:4 down
HDMI 2.0 /up to 4k@60hz
4:4:4 down
HDMI 3 HDMI 2.0 /up to 4k@60hz
4:4:4 side
HDMI 2.0 /up to 4k@60hz
4:4:4 side
HDMI 4 NA NA
HDCP v2.2 (on HDMI 2.0 port) YES YES
HDMI ARC HDMI-2 HDMI-2
PC input (VGA) VGA VGA
AV （input）YES YES
Headphone N/A N/A
Video and Audio out Audio out Audio out
Digital audio out (SPDIF)
co-axial/Optical Co-axial Out Co-axial Out
RJ45
YES
YES
DLNA/ Certification
NA
NA
WiFi 802.11 b/g/n; 1T1R ; 802.11 b/g/n; 1T1R ;
EasyLink (HDMI-CEC) YES YES
Antenna Tuner /Satellite tuner Antenna Tuner(down) Antenna Tuner(down)
Wireless connections YES YES
Wi-Fi Band Concurrent 1T1R 1T1R
Bluetooth for subwoofer/RC (do not
claim commercially)
N/A N/A
MHL(Version ) HDMI-3 MHL3.0 HDMI-3 MHL3.0
3

Product Specification Sheet
ID Spec
Operating power consumption 110W (max.) 155W (max.)
Standby power [Watt] <o.5W <o.5W
AC switch YES YES
Ambient temperature 5℃-40℃5℃-40℃
Net Weight (Product unit only) (add
W/O STAND ; W/ Stand))
W/O 10.1KG
W/O 12.8 KG
Gross weight (Product in
Packaging)
13.5KG
16.5KG
Dimensions (w, h, d) - unit without
stand
1126*655*83mm
1241*720*83mm
Dimensions (w, h, d) - unit with
stand座
1126*704*214mm
1241*774*252mm
Box Dimensions (w, h, d) (Carton)
1240*756*178mm
1355*824*175mm
Colour - (Leading edge) NA NA
Wall mounting spec. /screw type(X*Y) 200*200mm 200*200mm
Local Keyboard 7 Keyboard 7 Keyboard
table Stand /Stand type (Swivel/non
Swivel)
non Swivel non Swivel
OSD and Smart
TV
OS Version
Android5.1.1
Android5.1.1
Customize Launcher
philips
philips
Customize Browser
YES
YES
Customize application for TV
YES
YES
APP store
VTION
VTION
Neflix NA NA
OpenGL ES 2.0 N/A N/A
Keyboard and Mouse support
YES
YES
Voice control
N/A
N/A
Portal
VTION
VTION
Help(e-manual) YES YES
UI & Interaction 2K17 UI 2K17 UI
Screen Format Adjustments 4:3,16:9,film,PC Mode(HDMI) 4:3,16:9,film,PC Mode(HDMI)
e-Sticker YES YES
Channel Scanning (Australia/NZ) N/A N/A
Time Zone (Australia/NZ) N/A N/A
Cold boot to broadcast(<30s) N/A N/A
Cold boot to online dashboard (<30s) N/A N/A
Warm boot to broadcast (<3s) N/A N/A
Warm boot to online dashboard (<3s) N/A N/A
UI Languages
English，traditional Chinese
English，traditional Chinese
CloudTV app content in search and
Dashboard (on TV)
N/A N/A
Firmware Upgradeable YES YES
Smart TV YES YES
Software Platform (OSD display) YES YES
UI Resolution 1980*1080P 1980*1080P
Memory size to install apps 2.1G 2.1G
Extendable USB storage for App
Download
YES YES
DLNA 1.5 - DMR, DMP (Support w/o
certifi.)
N/A N/A
Preinstalled my Apps (help/日曆/計算
機)
N/A N/A
Broadcast/Certific
ation
Broadcast:
(DVB-T/T2/C/C2/S/S2/ISDB-
T/DTMB/ISDB-T Ginga)
DVB-T DVB-T
broadcast Analog (NTSC/PAL/SECAM) NTSC NTSC
Nicam (APMEA) YES YES
Video Playback(NTSC/SECAM/PAL) NTSC NTSC
HBBTV 1.5 N/A N/A
HBBTV 2.0 N/A N/A
4

Product Specification Sheet
Power/Material
PVC / BFR Free YES YES
Mercury Free N/A N/A
Cabinet Resin ABS ABS
ECO Mode YES YES
Mains Power AC 100-240V 50/60Hz AC 100-240V 50/60Hz
Standby Power <0.5W <0.5W
Green packaging (Non-EPS) YES YES
Light Sensor NA NA
Picture Mute (For Radio) SCREEN
OFF
YES YES
non-EU Energy Label - Standby Label
(A/B/C)
YES YES
Certification
Dolby Digital/Dolby Digital Plus/Dolby
Pulse
YES YES
DTS 2.0+ Digital out N/A N/A
DTS Premium Sound N/A N/A
DivX N/A N/A
WMA N/A N/A
Wi-Fi YES YES
HDMI YES YES
Accessory
RC TBC TBC
DFU (DFU / EDFU) EDFU EDFU
QSG YES YES
YpbPr extension wire NA NA
L/R extension wire NA NA
AV extension wire NA NA
RC with Batteries YES YES
Maincord (Power cord) NA NA
Warranty card YES YES
Safety Legal Leaflet (EU) - 3D Health
Advise and Ukraine requirement
YES YES
Table Stand YES YES
5

警告
注 意 高 壓
爲防止觸電.打開後蓋之
前必須拔去電源插頭.
高壓危險！本機內部不附任何維修零件；
若需服務，請與專業或被授權人員聯繫。
該符號旨在警示用戶，顯示器
機殼內部有未絕緣的危險電
壓，足以對人造成電擊傷害。
該符號旨在警示用戶，注意顯
示器隨附資料中所述的重要操
作和維護（維修）說明。
爲降低火災或電擊危險，切勿使本顯示器
遭受雨淋或受潮，並且不應在顯示器上放
置盛有液體的物品(如花瓶）。
注意
爲防止電擊，請勿使用本顯示器的電源插
在延長線插座上，請將插頭的插片完全插
入到電源插座中，不要暴露在外。
使用本公司推薦的壁掛架或顯示器底座，
並向經銷商咨詢詳細訊息。
使用其它牆上壁掛架或顯示器底座可能會
造成安裝不穩，並造成人身傷害。
警語：使用過度恐傷害視力。
注意事項：
（1）使用30分鐘請休息10分鐘。
（2）未滿2歲幼兒不看螢幕，2歲以上每天
看螢幕不要超過1小時。

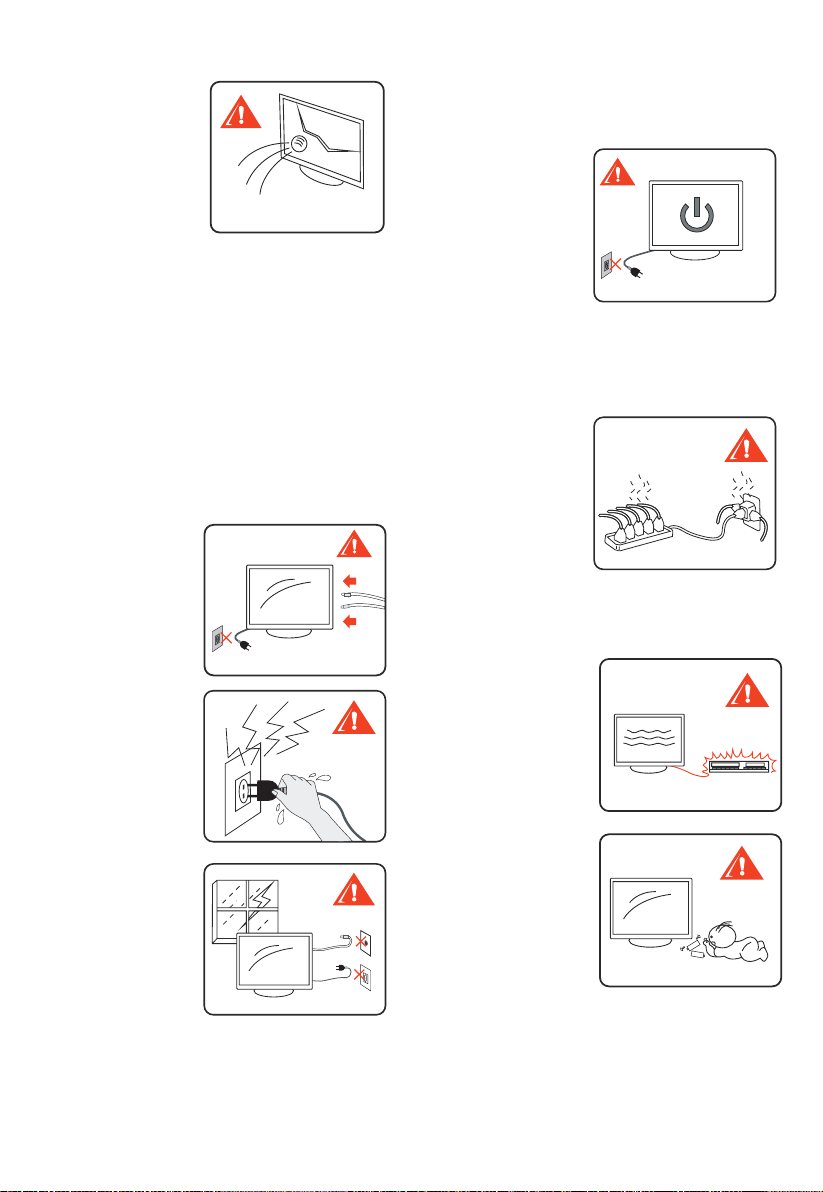

1) 閱讀並保存這些說明。
2) 注意所有警告。
3) 遵守所有說明指示。
4) 顯示器只能使用合適的電源輸入。
5) 請勿將顯示器安
裝在高溫、潮濕
的地方，或者灰
塵很大或機械震
動/振動很大的地
方。
6) 請勿堵塞任何通
風口，以防止內
部形成高溫。按
照製造商的說明
進行安裝。
7) 請勿安裝在靠近
熱源的地方，如
散熱器、集熱
器、爐竈或其它
產生熱量的設備
（包括放大器)。
8) 請勿在靠近水的地方使用本設備。
9) 如果提供的插頭無法插入插座，請找電工
來更換舊插座。
10)不要使電源線，特別是插頭處、電源插座
和設備電源線出口處，被踩踏或擠壓。
11)不要使用製造商指定以外的配件/附件。
12)只配合使用製造商指定或隨設備銷售的推
車、底座、三角架或桌台。使用推車時，
將推車與設備一起移動時，一定要小心，
以免翻倒後造成人身傷害。
廢物處理說明
我們特別注重環保工作。這機體包含有可以
回收使用的材料。
在其用完之後，專業公司可以拆除廢棄的機
體來生產可重複使用的材料，並最小化需處
理的材料數量。請嚴格按照當地法律正確處
理。請確保按照當地的規定處理舊的機器。
1 重要信息
2 重要安全信息
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
6

13)在雷暴期間或長期不使用時，請拔下設
備的電源插頭。
14)委托專業服務人員進行維修。當設備出
現以下損壞時需要進行維修：電源線或
插頭損壞，液體濺入或異物進入設備
內，設備遭到雨淋或受潮，操作不正
常，或跌落過。
15)如果有任何液體或固體物件進入機殼
內，請立即拔下顯示器電源插頭，並請
專業服務人員進行檢查，之後再繼續使
用。
16)避免在低於0℃的環境溫度下使用顯示
器。
17)如果直接將顯示器從冷房間搬到熱房
間，或室溫變化劇烈，則由於水氣凝
結，畫面可能會模糊或顔色不正常。這
時，請等幾小時讓水氣蒸發後再打開顯
示器。
3 安全使用說明
安裝
觀看 時，建
議保持相當於屏幕
高度3-7倍的距
離，並且亮度適
中。
長時間或在黑暗環
境中觀看顯示器會
造成眼睛疲勞。要
使畫面清晰，請勿讓直射光投射到屏幕上。
建議採用直接從頂上射下的點光，並用不透
明布料將面對屏幕的窗口遮住。最好在地板
和牆壁不是反光材料的房間內安裝顯示器。
爲防止顯示器側翻造成人身傷害，請做好措
施，在牆或底座上將顯示器固定牢。應將顯
示器安裝在靠近交流電源插座的地方。
放置顯示器時注意以下事項，否則顯示器可
顯示器
能會從底座或壁掛架上跌落，從而造成設備
損壞或嚴重人身傷害。
● 將顯示器放在穩定、水平的台面上。
● 顯示器上不要掛任何物件。不能讓孩子爬到
顯示器上。
● 安裝顯示器的位置應不會有極端溫度，如直
射太陽光，靠近散熱器，靠近散熱口，或直
對空調。
● 切勿將顯示器放在高溫、多油煙、潮濕、多
灰塵的環境中。
● 請勿在昆蟲會進入的地方安裝顯示器。
● 請勿在會受到機械震動的地方安裝顯示器。
● 請勿在其會突出來的位置，如台柱上或台柱
後，或者可能會碰到頭的地方，安裝顯示
器。否則可能造成人身傷害。
室外使用
● 請勿在室外安裝本顯示器。如果顯示器遭受
雨淋，則可能會造成火災或電擊。
● 請勿使顯示器暴露於直射太陽光，以免形成
高溫，造成損壞。
車船使用
● 請勿在車上安裝本顯示器。
● 車輛的顛簸可能會使顯示器跌落，造成人身
傷害。
● 請勿在船上安裝本顯示器。如果顯示器內濺
入海水，則可能會引起火災或造成顯示器損
壞。
醫療機構
請勿將本顯示器放在醫療設備正在使用的地
方。干擾可能會造成顯示器和醫療設備功能
失常。
附件
請勿使用產品製造商未推薦的附件，以免造
成危險。
牆上安裝
在牆上安裝顯示器需要使用壁掛架。安裝或
卸下顯示器，使用壁掛架時，一定要請有資
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
7

4
質的承包商。 如果安裝壁掛架時固定不牢
或卸下壁掛架時不當，顯示器可能會跌
落，並造成嚴重人身傷害。
使用壁掛架安裝顯示器時注意以下事項。
● 安裝顯示器時務必按照《牆上安裝壁掛
架》所附帶的操作說明進行操作。
● 務必裝上隨《牆上安裝壁掛架》所附帶的
壁掛架。
● 不要將顯示器吊在天花板上。以免跌落和
造成嚴重人身傷害。
交流電源線
● 使用本公司指定的、適合當地電壓的交流
電源線。
● 如果您無法將插頭全部插入到插座內，請
聯系經銷商。
● 如果您會數天不看顯示器，請拔下電源插
頭。切勿拉扯電線。
● 交流電源線插頭應該可以很容易夠到和拔
下。
● 請勿將顯示器放
在電源線會被磨
損或損害的地
方。
● 請勿過分擠壓、
彎曲、扭曲電源
線。如過分擠
壓、彎曲、扭曲
電源線，線芯可能會裸露出來和斷裂，
導致短路，從而造成火災或電擊。
● 請勿改造或損壞電源線。
● 請勿將任何物品放在或繞在電源線上。
● 在電源線接通電源的情況下，請勿搬動顯
示器。
● 使電源線遠離熱源。
● 要拔下電源線，應先從牆上電源插座中斷
開它。
● 斷開電源線時務必抓住插頭。
● 不要拉電源線。
● 請勿在其它設備上使用附帶的交流電源線。
● 只使用正品本公司交流電源線，不使用其它
品牌。
● 電源插頭或器具耦合器用作斷接裝置時，斷
接裝置應便於操作。
● 拔下本機電源線，可完全切斷本機電源。
● 應將顯示器安裝在靠近交流電源插座的地
方。請勿使用接觸不良的插座。將插頭全部
插入到插 座中。如果插入不牢，則可能會
產生電弧，造成火災。請找電工更換插座。
● 注意以下事項，防止電源線被損壞。如果交
流電源線損壞，則可能會造成火災或電擊。
請停止使用並請經銷商或本公司服務中心予
以更換。
屏幕
● 盡管屏幕採用高精技術製造，有效像素達
99.99%或更高，黑點或亮點（紅、藍、
綠）也可能 會不斷出現在屏幕上。這是面
板的結構性屬性，不屬於故障。
● 屏幕採用高精技術製造，可以取得很高的性
能和畫面顯示質量，本顯示器的背光設置被
設置爲最大化顯示器的亮度。但是，在黑暗
環境中沒有信號源情況下或空白屏幕上觀看
顯示器，也會發現亮度不均勻。這種情況是
正常的。
● 不要使屏幕表面照到太陽光。這樣做會損壞
面板。
● 請勿推壓或刮擦屏幕，或將物品放到顯示器
上。這樣可能會使圖像變得不均勻或面板被
損壞。
● 如果有寒冷環境中使用顯示器，畫面中可能
會有斑點，或畫面變暗。這不表示機器有故
障。隨著溫度的升高，這些情況會改善。
● 靜止畫面長時間顯示時，屏幕可能有出現陰
影。過些時間後它會自動消失。
● 顯示器在使用時，屏幕和機殼會變熱。這不
是故障。
● 避免將含有揮發性物質的驅蟲劑噴到屏幕
上。
● 避免長時間接觸橡膠材料或塑料。
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
8

碎片
不要向顯示器投擲
任何東西。屏幕玻
璃遭到碰撞可能會
破裂，從而造成嚴
重人身傷害。
如果顯示器屏幕表
面破裂，在拔下交
流電源線插頭以前，請勿觸摸它。否則可
能會遭到電擊。
處理玻璃碎片和液晶泄露
如果LCD/LED面板破損，可能會發生液晶
泄露，玻璃碎片會散落。請勿赤手接觸玻
璃碎片和有毒液晶，以免造成割傷、皮膚
中毒或感染。另外，不要讓玻璃碎片和泄
露液晶接觸到眼睛或嘴。如果接觸到眼睛
或嘴，請用水徹底清洗，並向醫生咨詢。
連線
連接線纜時，務必
拔下交流電源線的
電源插頭，以保證
自己安全。注 意
腳不要絆到線纜
上。這可能會損壞
顯示器。
電擊
請勿用濕手觸摸交
流電源線或顯示
器。如果用濕手從
顯示器上插接/拔
下交流電源線插
頭，則可能會造成
電擊。
雷擊
爲在雷擊期間或者長期不使用時更好保護
本顯示器，請從牆上插座拔下電源插頭並
斷開天線。這可以防止由於雷電或電力線路電
湧對顯示器造成損壞。
不使用時
如果您要數天不看顯
示器，則應基於環境
和安全考量，從交流
電源插座上斷開顯示
器。顯示器關機時，
並未斷開與交流電源
的連接。要完全斷開顯示器電源，請從交流電
源插座中拔下插頭。
過載
本顯示器設計的運行
電壓是交流100-
240V。注意不要將
太多電器連接到同一
個交流電源插座，以
免造成火災或電擊。
可選設備
安裝可選設備時不要
太靠近顯示器。應與
顯示器至少保持
30cm距離。 如果將
VCR安裝在顯示器前
面或旁邊，則畫面可
能會失真。如果顯示
器靠近有電磁輻射的
設備，則可能會發生
畫面失真和/或噪音。
小附件
將小附件放在兒童夠
不到的地方。
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
9

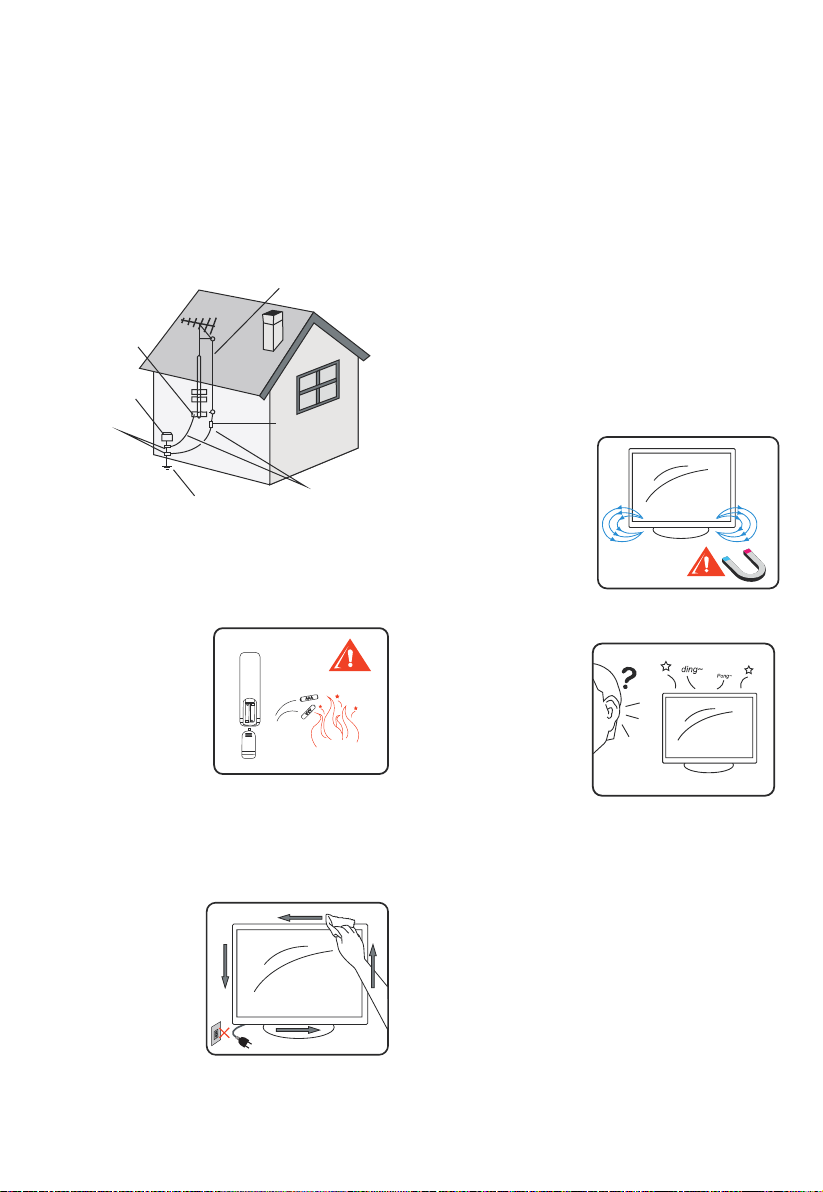

天線
如果安裝有室外天線，則應注意以下事項。
室外天線不應靠近高壓線或其它電燈或電力
線路，或者可能會接觸到這些電力線或線路
的地方。安裝室外天線系統時，千萬小心不
要碰到這類電力線或線路，其後果是非常致
命的。天線系統一定要接地，以便防止電湧
和靜電聚積。
電源維護接地電極系統
接地線夾
電力維護設備
接地線夾
天線
天線分離裝置
接地導體
電池
● 請勿將遙控器或電池暴露在雨中、水中或
過熱的環境中。
● 請勿將電池放置未
隔離的火源或熱源
附近，也勿直接曝
曬於陽光下。若要
避免受到熱源影
響， 將電池遠離請
蠟燭或其他火源。
● 不要使電池短路或拆解它。
處理廢舊電池
爲保護環境，請按照當地法規處理廢舊電
池。
清潔
清潔交流電源插頭
定期拔下交流電源
插頭並進行清潔。
如果插頭上灰塵太多，則會吸潮，絕緣性
能會下降，從而造成火災。
清潔顯示器屏幕/機殼
● 拔下交流電源線插頭，避免清潔時受到電
擊。
● 用柔軟的乾布擦拭顯示器機殼。要擦除屏幕
上的灰塵，請用軟布輕輕擦拭。可以用蘸少
許肥皂水和溫水的軟布清除頑固汙漬。切勿
使用強烈的溶劑，如稀釋劑或苯進行清潔。
● 如果使用經過化學處理的布，請按照包裝上
提供的說明操作。
● 時間長了通風孔會積聚灰塵。爲確保通風良
好，我們建議使用真空吸塵器定期清除灰塵
(一月一次）。
電磁感應
本顯示器的揚聲器內
包含會產生磁場的強
磁體。請使易受磁場
影響的物件遠離揚聲
器。
聲音
如果顯示器開機
時，經常不斷發出
劈啪聲，請拔下顯
示器電源插頭，並
向經銷商或服務技
術人員咨詢。有些
顯示器偶爾發出劈
啪聲是正常的，特別是開關機時。
搬移顯示器
按規定方式搬移顯示器
爲避免跌落顯示器和造成嚴重人身傷害，請務
必遵守以下指引：
● 搬移顯示器之前，斷開所有線纜。
● 搬移大尺寸顯示器時需要兩個或更多人。
● 在搬移顯示器時，在如圖所示的位置，用手
抓緊。不要按壓LCD/LED面板。
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
10

● 顯示器
面板正下。
通風
顯示器上的槽孔用於散熱通風。爲保證顯
示器的可靠運行，防止它過熱，請一定不
要堵塞這些槽孔。
如果通風不好，顯示器會積聚灰塵和變
髒。爲保證良好通風，請注意以下事項：
● 不要面朝上、朝下或側斜安裝顯示器。
● 不要翻轉或上下顛倒安裝顯示器。
● 切勿用布或其它材料蓋住槽孔。
● 切勿將顯示器放在床、沙發、地毯或其
它類似表面上，從而堵塞槽孔。
● 不要將顯示器放在書櫃或內置機櫃等狹
窄空間內，除非提供了充分的通風。
按照下面所示，在顯示器周圍保留一定空
間。否則，空氣流通可能會不充分並造成
過熱，從而引起火災或損壞顯示器。
搬移 時，抓牢底部。將手掌放在
用壁掛架安裝
用底座安裝
切勿將顯示器安裝在空氣流通不暢的地方。
物件和通風孔
請勿將任何類型的物品透過機殼槽縫中推入
示器內，否則可能會碰觸到危險的電壓或形成
短路，因而導致火災或電擊。不要在顯示器上
放置任何物品。
潮濕
潮濕和易燃物
● 避免液體濺落到顯
示器上。不應在顯
示器上放置盛有液
體的物品(如花
瓶）。
● 請勿在靠近水源的
地方使用電線操作顯示器，如：浴缸、洗碗
池、洗菜池、洗衣盆、遊泳池或潮濕的地下
室等，以免造成火災或電擊。
● 不要將顯示器弄濕。切勿將任何種類的液體
潑灑到顯示器上。如果有任何液體或固體物
件進入機殼內，請不要再操作顯示器。以免
造成電擊或顯示器損壞。立即讓專業維修人
員檢查設備。
● 爲防止火災，請使易燃物或明火（如蠟燭）
遠離顯示器。
音量調整
調整音量，以便不會影響到鄰居。夜晚聲音非
常容易傳播。因此，建議關上窗戶。
顯
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
11

維修
請勿嘗試自行維修
顯示器，打開機殼
可能受到高壓電擊
或其它傷害。委托
專業服務人員進行
維修。
更換零件
需要更換零件時，務必請維修技術人員書面
確認他/她使用的是，製造商指定的、與原裝
零件特性相同的更換零件。
非準許更換零件可能會造成火災、電擊或其
它危險。
安全檢查
完成顯示器維修後，要請維修技術人員進行
例行安全檢查（按照製造商規定），以確定
顯示器處在安全運行狀態並進行確認。請有
專業的維修技術人員處置顯示器。
感謝您購買這款 LED背光源高畫質顯
示器。您在 AOC 顯示器上看到的圖像質量
取決於您接收到的信號質量。要體驗超精細
的 AOC 顯示器畫面，您需要接收高清節
目。這款 AOC 顯示器可以通過以下方式接
收和顯示高清節目：
● 通過高清質量天線的無線廣播
● 高清有線服務
● 高清衛星服務
● 藍光播放機或其它外部設備
請聯繫有線或衛星顯示器提供商以了解如何
升級到高清節目。
AOC
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
12

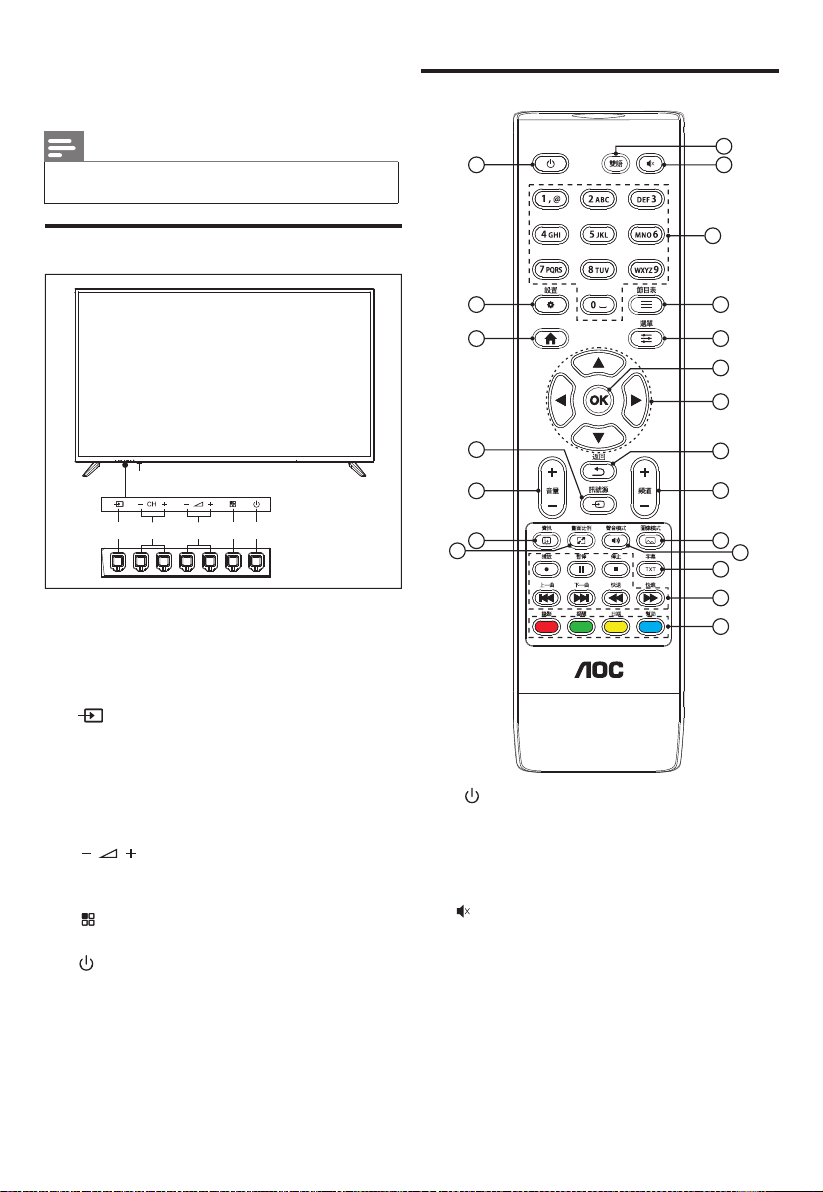

遙控器
4顯示器概述
控制面板
本産品需另購電視視訊盒才能使用電視功能
註
（產品外形可能會根據不同型號而有所差
異，請以實際型號為準！）
① 指示燈/遙控接收窗。
② ： 表；操
作設定選單時，按這個鍵可確認操作。
按此鍵顯示各種訊號來源列
③ – ：-／+操作常用介面
時，
CH +頻道 頻道 ；
按這兩個鍵可上下選擇調整項。
④ ： -／+ 低音
。
音量 音量 ，提高和降
量
⑤ ：顯示當前訊號可設定的功能表。
⑥ : 此鍵用于本機待機切換。
① (待機-開機)
打開螢幕，或進入待機狀態。
④ 0至9數字鍵
按0至9數字鍵可輸入頻道。
可保持靜音。再次按音量 +/- 按鈕，可恢復原
始音量。
③
② 雙語
設定聲道語言。
1
2
3
4
5
6
7
8
10
9
11
12
14
13
15
16 18
17
19
20
21
①
② ③ ④ ⑤ ⑥
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
13

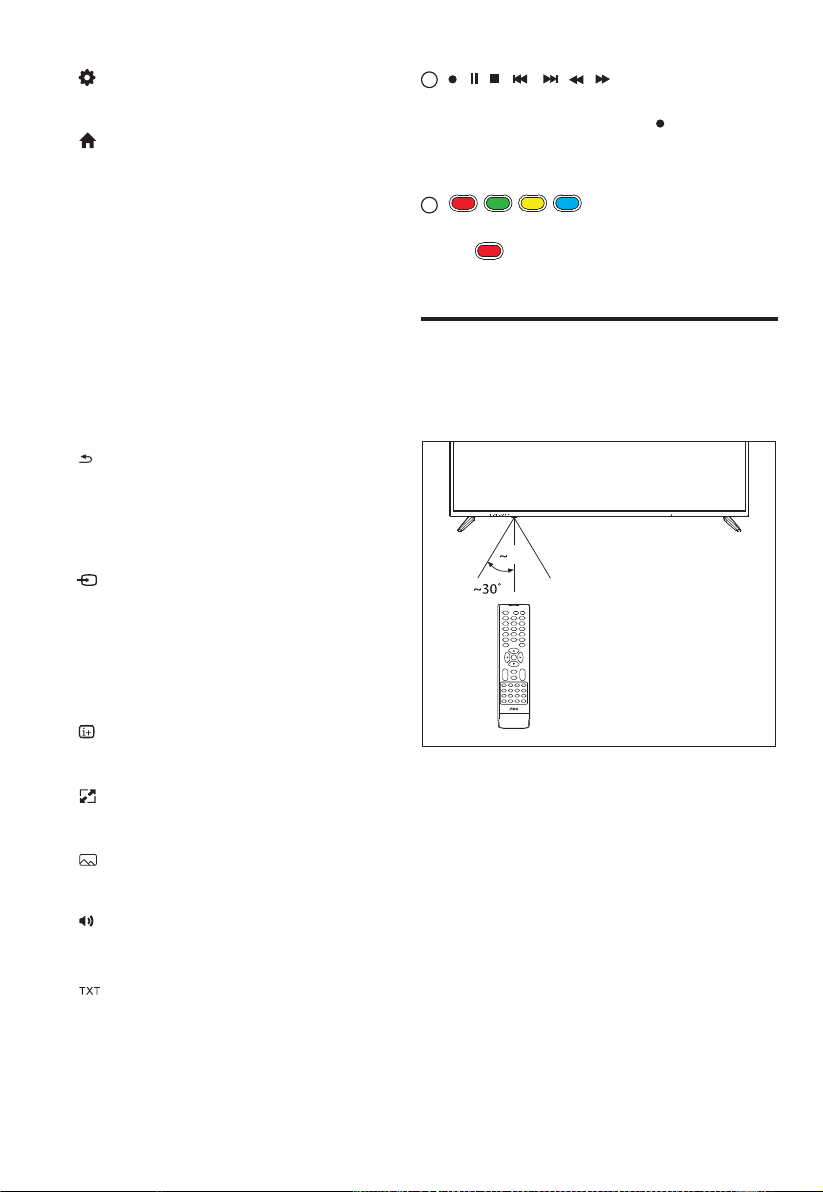

遙控器使用
使用遙控器時，按住遙控器靠近顯示器，並指
向遙控器感應器。確保遙控器與顯示器之間沒
有家具、牆壁或其他物體阻礙。
（產品外形可能會根據不同型號而有所差
異，請以實際型號為準！）
5m
⑧ 選單
顯示當前訊號源可設定的功能表。
⑤ 設置
顯示功能表設置選單。
⑥
快速切換到智能界面。
⑦ 節目表
按此鍵進入節目列表。
⑯ 畫面比例
設定畫面格式。
⑨ OK
可確認操作的資訊。
⑩ pqtu 導航鍵
導航鍵，可選擇設定功能表中的項目。
⑮ 資訊
顯示當前所播放的螢屏的訊號相關之資訊。
⑪ 返回
可返回上一層／上一頁。
音量+/-
可調整音量大小。
⑫ 頻道+/-
可選擇下一頻道或上一頻道。
⑬ 訊號來源
打開或關閉訊號源功能表，並選擇相關的連
接設備。
⑭
⑰ 圖像模式
設定圖像模式。
⑱ 聲音模式
設定聲音模式。
⑲ 字幕
設定字幕語言。
, , , , , , 多媒體播放功能按鈕
可控制多媒體的播放，暫停，停止，上一曲，
下一曲、快退、快進功能。（ :在數位訊號
下，按此鍵顯示刻錄選單。）
21
彩色按鈕，按螢屏提示可選擇相應的任務或選
項。（ :在數位訊號下，按此鍵可刻錄節
目。）
20
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
14

5 使用顯示器
本節介紹基本顯示器操作。
打開／關閉顯示器或切換為
待機
待機LED指示燈
打開顯示器
如果指示燈熄滅，請將顯示器機電源線插
電源插座。按下本機開關到圖示中的開
狀態。
如果指示燈變亮，請按遙控器上的（待機-
開機）或顯示器上的鍵。
•
入
啓
•
在開機狀態下切換至待機
• 按遙控器上的（待機-開機）
9 待机指示灯变亮。
提示
•雖然顯示器在待機狀態下消耗的電量不多，但
還是會耗電的；只有拔下電源插頭，本產品方
可完全斷電。如果長時間不使用，請拔下電源
插頭。
切換頻道
• 按機器下方的[CH+/-]鍵或遙控器上的[頻
道+/-]鍵。
• 用遙控器上的數字按鈕輸入頻道號碼。
• 按遙控器上的 （返回）切換到前一個頻
道。
註
•此功能僅可在TV模式下使用
關閉狀態 開啓狀態
待機指示燈
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
15

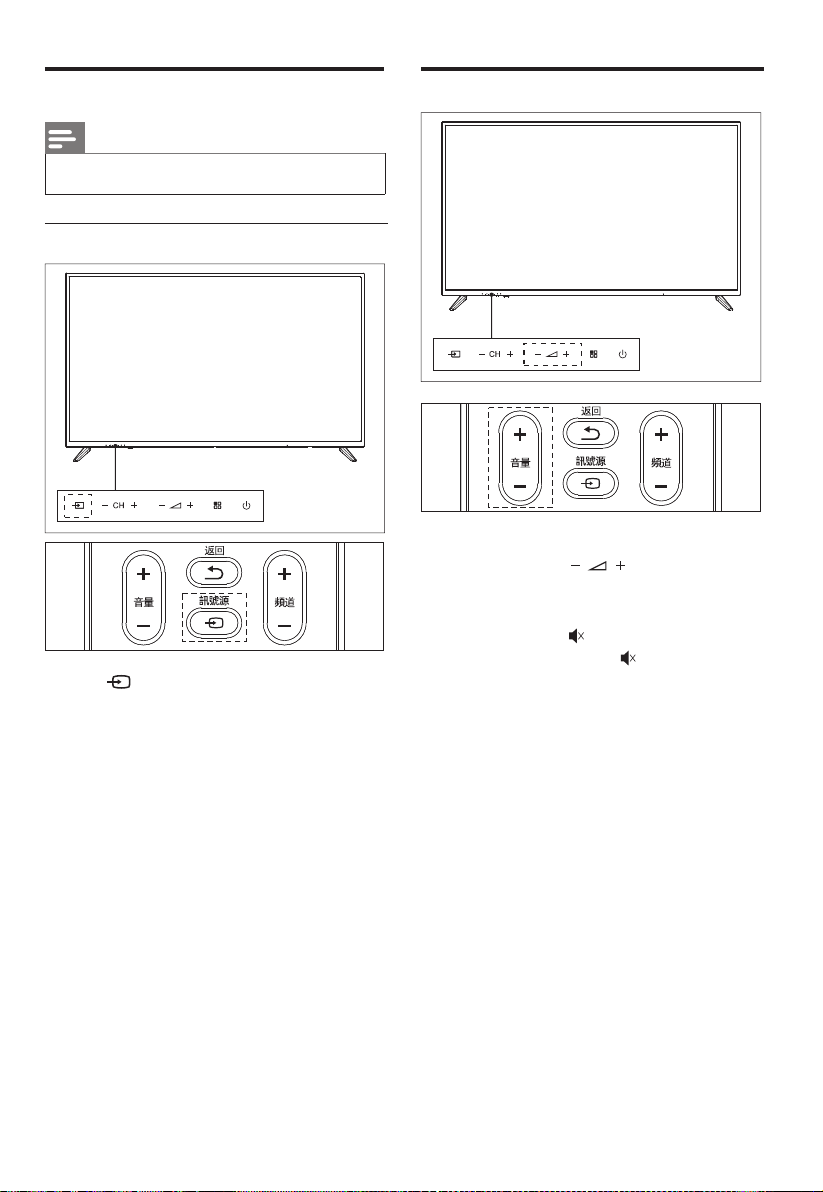

使用訊號來源按鈕
1按 訊號來源。
»顯示訊號來源清單。
2按 pq選擇一台裝置。
3按[OK]選擇。
»顯示器將切換到所選裝置。
調整顯示器音量
提高或降低音量
•按機器下方的[ ] 或遙控器上的[音
量+/-] 。
鍵
鍵
靜音或取消靜音
•按遙控器上的 [靜音]。
•再按一次遙控器上的 [靜音]恢復聲
音。
觀看連接的裝置
註
•選擇外部訊號來源前，請開啟外接裝置。
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
16

6 使用更多顯示器
功能
存取顯示器功能表
功能表有助於設定頻道、變更畫面及聲音
設定，以及設定其他功能。
1按 設置。
9 打開設置選單。
2 按 選擇下列其中一個選項，然後按[OK]。p/q
•
•
• 。
[畫面]：套用預先定義的畫面設定選項。
[聲音]：套用預先定義的聲音設定選項。
[ECO設定]:設定屏幕背光顯示項目
註
•不同訊號來源的應用程式功能表會有所不同。
變更語言
您可選擇變更選單語言。
變更畫面設定
變更畫面設定，以滿足您的設定偏好。
您可以套用預先定義的設定或手動變更
設定。
快速畫面設定
此功能有助於快速設定畫面
1按 ，選擇[語言]>[選單語言]，
然u後按 。
2選擇您需要的語言，然後按[OK]。
1按 選擇[畫面]
，然後按[OK]。
2 按照螢幕上的說明選擇您喜愛的設定。
畫面風格
透過使用畫面風格套用預先定義的畫面設
定。
1按選單，然後選擇[畫面模式]。
2 選擇下列其中一種設定，然後按 [OK]。
•[鮮艷]：套用適合白天觀看的彩
色動 。態設定
•[自然]: 套用自然畫面質量。
•[標準]：調整畫面設定，以適合大
數影片環境及類型。
•[個人設定 ]：使用自訂畫面設定。
多
使用應用選單
1
2 選擇下列選項後，請按確認。
按 選單，選單開啓。
註
•部分功能在特殊信源下有效。
• [畫面模式]：應用預定義的畫面設置
選項。
• [聲音模式]：應用預定義的聲音設置
選項。
• [頻道資訊]：顯示頻道信息。
• [字幕語言]：設置可用的字幕語言。
• [麗音]：設置可用的麗音模式。
• [聲道語言]：設置可用的音頻。
[設置]:設定顯示器的功能項目
[語言]: 設定選單語言，鍵盤和輸入法
• 。
• 。
[連接]:設定有線網路和無線網路連接。
• [頻道]:設定頻道搜索。(僅TV模式有效)
•
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
17

[ 濾藍光] :
降低由顯示器發出的有害藍
光 可自訂畫面幅度的強度。(
[自動調整]
：自動調整PC顯示畫面。
[螢屏偏移]：設定您的PC顯示畫面 ,如

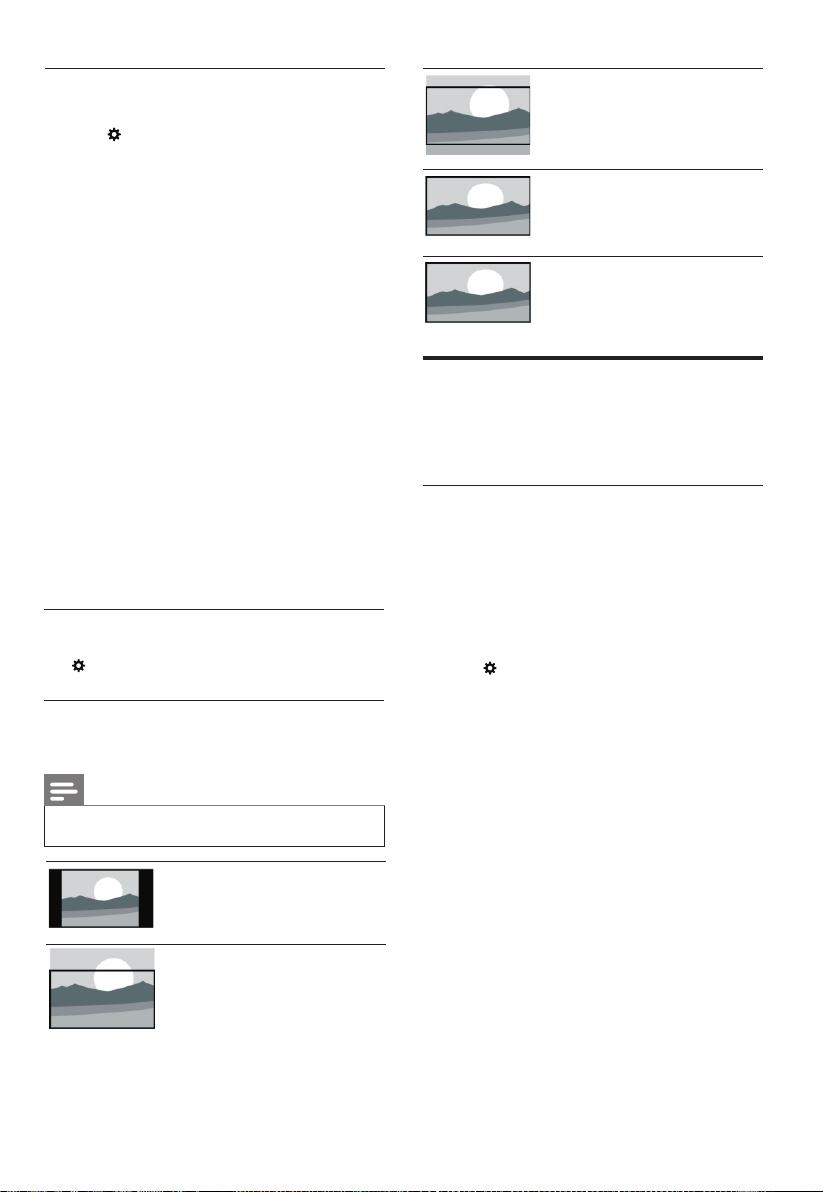

變更畫面格式
按 ，選擇[畫面]>[畫面格式]，然後按 u
。
畫面格式摘要
您可以設定以下畫面設定。
註
•根據畫面源的格式，部分畫面設定無法使用。
[字幕放大]：
（此格式不適用高清及電腦模
式。）播放帶字幕的片源時，
字幕完整顯示，但畫面頂
[4:3]：
顯示傳統的4:3畫面格式。
水平位置,垂直位置,時鐘,
•[ ]色調 ：調整圖像色調。
•[ ]飽和度 ：調整色彩飽和度。
•[ ]清晰度 ：調整圖像的清晰度。
[ ] 。色溫 : 調整圖像整體色溫
•
[ ]高級設置 :
[雜訊抑制]:過濾和降低圖像中的噪點。
•
設定)。
相位。
部會有部分裁切。
讓
[電影擴展16:9]：
（此格式無法套用至電腦模
式。）將畫面格式從4:3調
整為16:9。
[ 寬螢幕 ]：
將畫面格式從4:3調整為
16:9。
[自動 ]：
自動調整畫面合適的顯示比
例。(TV模式）
變更聲音設定
變更聲音設定，以滿足您的設定偏好。您
可以套用預先定義的設定或手動變更設
定。
快速設定聲音設定
此功能有助於快速設定聲音
使用聲音風格
使用聲音風格套用預先定義的聲音設定選
項。
1按 選單，選擇 [聲音]，然後按
[OK]。
2 選擇下列其中一種設定，然後按 [OK]。
•
[ 標準 ] : 可套用至大多數環境及類型
的聲音設定。
[新聞]: 可套用至語音（如新聞）的
聲音設定。
[影院]: 可套用至影片的聲音設
定。
[個人設定]:使用聲音選項中的自訂
聲音設定。
聲音模式:
手動調整畫面設定
1 按 選擇[畫面]，然後按[OK] 。
2 選擇下列其中一種設定，然後按 [OK]。
•[對比度]：調整對比度，增強亮部及
暗部之間的強度差異。
•[ ]亮度 ：調整較暗區域的強度及精
細度。
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
18

手動調整聲音設定
1 按 選擇 ，然後按[OK]。[聲音]
2 選擇下列其中一種設定，然後按 [OK]。
[平衡]：調整左右揚聲器的平衡。
•
[環繞]：打開或關閉環繞音效功能
•
[高級設置]：選擇SPDIF的PCM/RAW
•
•120Hz,500Hz,1.5KHz ,5KHz,10KHz:
根據文件或片源的聲音的頻段進行調節。
模式。
。
使用EPG
節目指南(EPG)是數碼頻道上提供的螢幕
指南。使用EPG，您可以
•查看當前廣播的數碼節目之清單
•觀看正在傳入的節目
•設定節目提醒
開啟EPG（節目指南 ）
按遙控器上的"節目表"鍵 ，將顯示節目列表。
註
•僅在安裝視訊盒的數位電視下可直接打開EPG。
提醒（節目指南功能）
•在節目指南中按「綠色」鍵可預約或取消
一周內要提醒播放的節目。
按 紅色 鍵開啟預約綠影功能:「 」
可自動預約設定和手動預約設定,根據
個人喜好,可手動設定綠影時間和
按 黃色 鍵顯示不同日期的節目資
訊。
「 」
•
•
按 藍色 鍵顯示本機的使用幫助說
明。
「 」
•
模式。
刻錄選單
• 確保USB存儲設備已完好連接。
註
節目錄制
在數位顯示器下，按「紅色」鍵，此時系
統已經開始節目錄制；按[ t ] / [ u ]鍵選
擇操作選單,按[OK] 鍵確認執行，在錄制過
程中，用戶可以按[ / ]、 [ ■ ]等快捷鍵
快捷操作。
使用定時器
您可以使用定時器，以便在規定時間後使電
視切換至待機。
使用睡眠定時器
睡眠定時器可在預先定義的時間後將顯示器
切換至待機。
提示
•您可以提前關閉顯示器，也可以在倒計時期間重
設睡眠定時器。
1按 ，選擇[設置]>[睡眠定時器]。
9 顯示睡眠定時器。
2 選擇0至240分鐘內的一個預設時間。
9 如果定時器設定為0，睡眠定時器將
關閉。
3按 [OK] 開啟定時器。
9 達到預設時間時，顯示器將切換至待
機模式。
更新顯示器軟件
AOC竭力改進其產品，我們建議您在推出更
新時更新顯示器軟件。
檢查當前軟件版本
按
息 ]，然後按 [OK]。
»顯示當前軟件版本之資訊。
選擇[設置]>[關於本機]>[目前軟體訊
再按 鍵進入EPG操作功能。[ u ]
PHILIPS 50C2U 55C2U 繁体中文电子说明书(台湾)(6A638方案)T8E2大板(带底座BCAW-55) F1706213
19
