MANUAL DEL USUARIO Y DEL
INSTALADOR
APARICI – SIE150N / SIE200N
Estimado cliente, le agradecemos la confianza depositada
en nuestra empresa al comprar este producto.
Por favor, antes de instalar o utilizar el aparato por
primera vez, lea atentamente estas instrucciones.
Este Termo Eléctrico ha sido fabricado de acuerdo con los
estándares de calidad más exigentes y siguiendo lo establecido en
las Normas Europeas de Seguridad Eléctrica y Compatibilidad
Electromagnética. Las características técnicas del aparato están
indicadas en la placa de características situada en la parte
posterior de la tapa inferior de los termos.
La instalación debe ser llevada a cabo por personal
cualificado. Cualquier trabajo de reparación o mantenimiento
(eliminación de incrustaciones calcáreas, cambio o revisión
de ánodo, etc...) debe ser llevado a cabo por Servicios de
Asistencia Técnica Autorizados por APARICI.

ES_EN_FR_IT_PT
2
MANUAL DEL INSTALADOR
Información técnica:
MODELO SIE150N SIE200N
CAPACIDAD 150 200
CARACTERÍSTICAS ELÉCTRICAS:
VOLTAJE (V) 230 230
FRECUENCIA (Hz) 50/60 50/60
POTENCIA (W) 2000 2000
CLASE I I
GRADO DE
PROTECCI
Ó
N
IPX4 IPX4
Tª REGULACIÓN
TERMOSTATO(ºC)
75 75
TIPO DE
TERMOSTATO DE
REGULACI
Ó
N
BULBO BULBO
TIPO DE
TERMOSTATO DE
SEGURIDAD
BULBO BULBO
REGULACIÓN
EXTERIOR
SI SI
TIPO DE
RESISTENCIA
BLINDADA
ENVAINADA
BLINDADA
ENVAINADA
CARACTERÍSTICAS HIDRÁULICAS:
DEPÓSITO
ESMALTADO
SI SI
ÁNODO DE
MAGN
É
SIO
SI SI
P. NOMINAL 7 ba
r
7 ba
r
P. V
Á
LVULA 8 ba
r
8 ba
r
DIMENSIONES
MODELO SIE150N SIE200N
TOMAS DE
AGUA
G1/2’ G1/2’
A 1390 1360
B Ø460 Ø540
C 937 880
D 210 280
E 320 400
F 490 570

ES_EN_FR_IT_PT
3

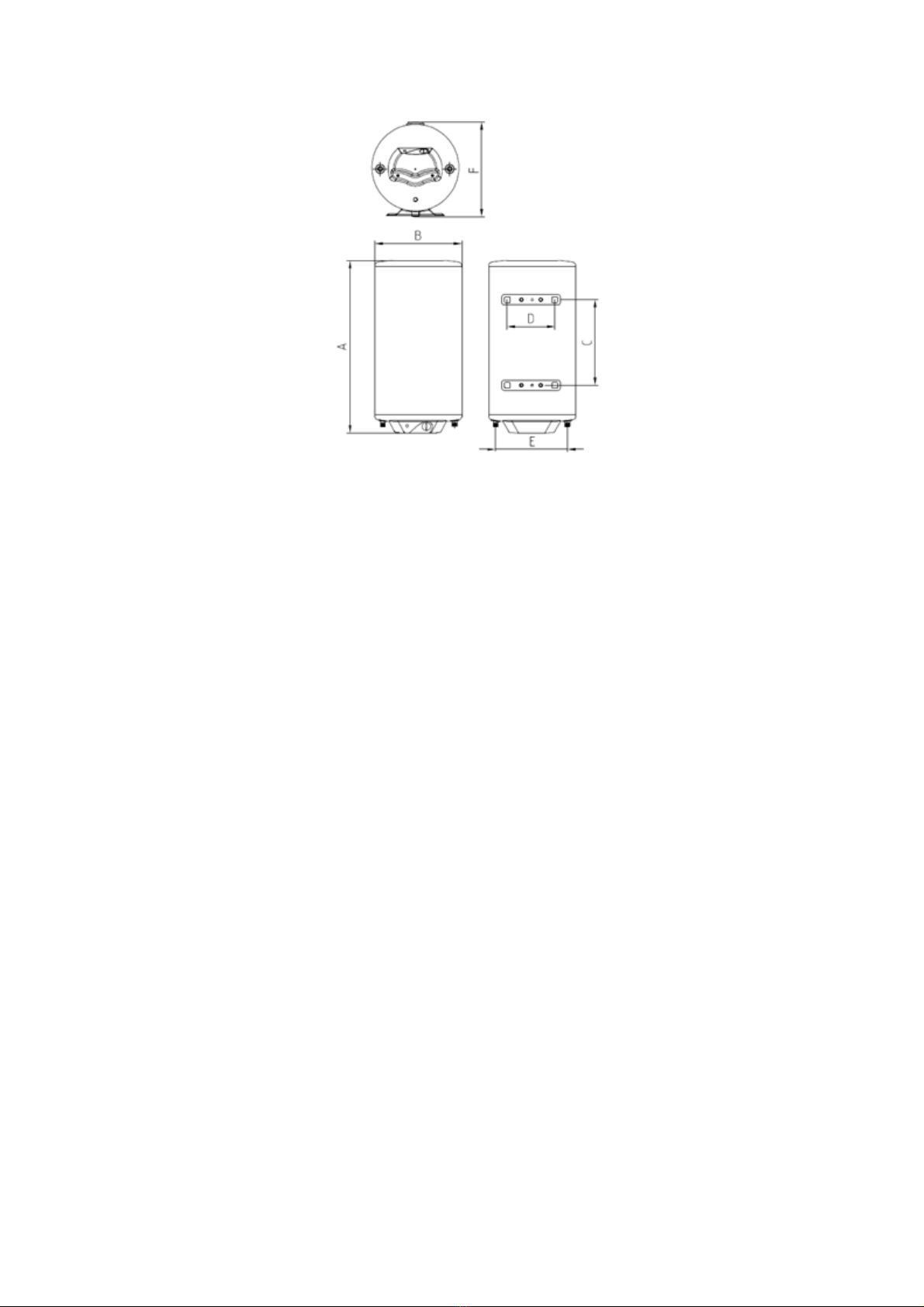

fig.-1 – Modelo APARICI SIE150N/SIE200N
1.- EMPLAZAMIENTO DEL APARATO.
Para minimizar las pérdidas de agua caliente, es conveniente
emplazar el termo lo más cerca posible de los puntos de utilización y, a
ser posible, al abrigo de la intemperie.
El emplazamiento será elegido de forma que los conductos de
entrada y salida puedan ser conectados fácilmente con el menor número
de codos posible, permitiendo, al mismo tiempo, la sustitución de la
resistencia.
2.- ANCLAJE DEL APARATO
Por su diseño, los termos eléctricos APARICI de esta serie están
previstos para ser instalados en tres posiciones, según se observa en la
fig-2:
1. Vertical. En esta posición, la entrada de agua fría (F) está a la
derecha y salida de agua caliente (C) a la izquierda.

ES_EN_FR_IT_PT
4
2. Horizontal pared derecha o izquierda. En este caso la entrada de
agua fría (F) será siempre la de la parte inferior del aparato y la
salida de agua caliente (C) en la superior.
Observación: Independientemente de la instalación elegida, la
válvula de seguridad y retención suministrada con el aparato, debe de
colocarse en el tubo de entrada de agua fría (F). En todos los casos hay
que dejar un espacio libre de, al menos, 60 cm. entre la tapa de registro
del termo y la pared más cercana.
F C
C
F
F
C
V
ERTICAL
HORIZONTAL PARED DERECH
A
HORIZONTAL PARED IZQUIERD
A

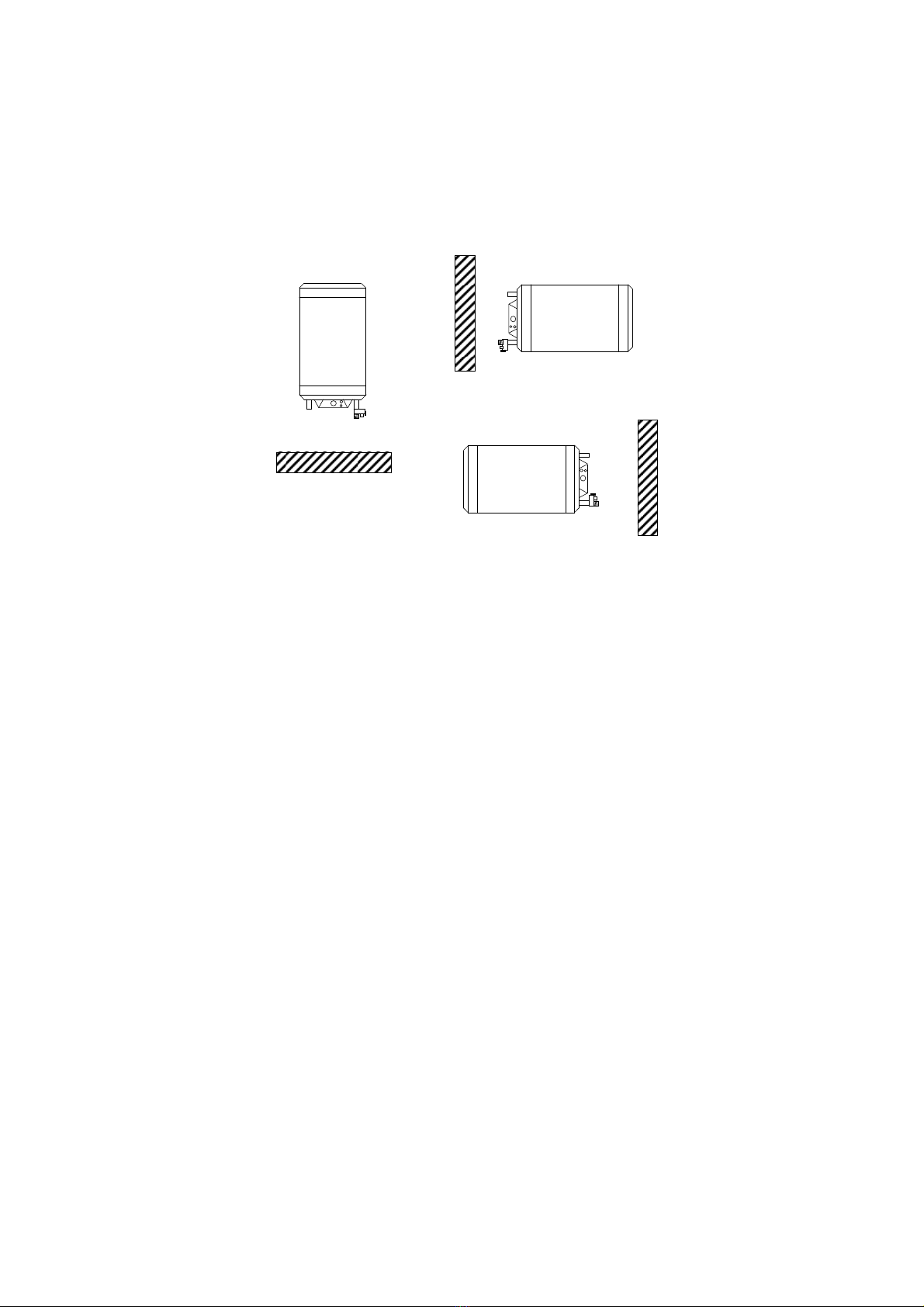

fig 2.- Modelos APARICI SIE150N/SIE200N
Cualquiera que sea la instalación, fijación vertical o fijación
horizontal, la pared debe ser suficientemente gruesa para soportar el
termo lleno de agua y el anclaje debe realizarse mediante cuatro tornillos
de 8 mm de diámetro. En los casos en los que la pared sea suficiente
pero algo fina es aconsejable el uso de placas de refuerzo.
3.- CONEXIÓN HIDRÁULICA.
Antes de conectar el aparato a la red de agua, habrán de tenerse
presentes las disposiciones que, sobre la instalación de los mismos
aparecen en el Código Técnico de Edificación, El Reglamento de

ES_EN_FR_IT_PT
5
Instalaciones Térmicas en Edificios y las normas EN-UNE de Seguridad
en Aparatos Electrodomésticos y Análogos parte 2: Requisitos
particulares para los termos eléctricos. Según estas disposiciones, debe
de instalarse una llave de paso (fig 3 – ‘1’) a la entrada y salida del termo
para permitir su aislamiento de la red en caso de reparación o sustitución.
Además, el aparato deberá de llevar incorporada una válvula de
seguridad y retención (fig 3 – ‘2’) que, por una parte, evitará el retorno de
agua caliente hacia la red de fría y, por otra, actuará cuando se
produzcan sobrepresiones superiores a la nominal del aparato. Esta
sobrepresión es debida al aumento del volumen del agua contenida en el
termo, que se produce durante el calentamiento, motivo por el cual la
válvula derramará por goteo el 3% aproximadamente de la capacidad del
aparato.
Para evacuar las gotas de agua que se desprenden a través de la
válvula, deberá instalarse una tubería de desagüe.
C F
1
2
1

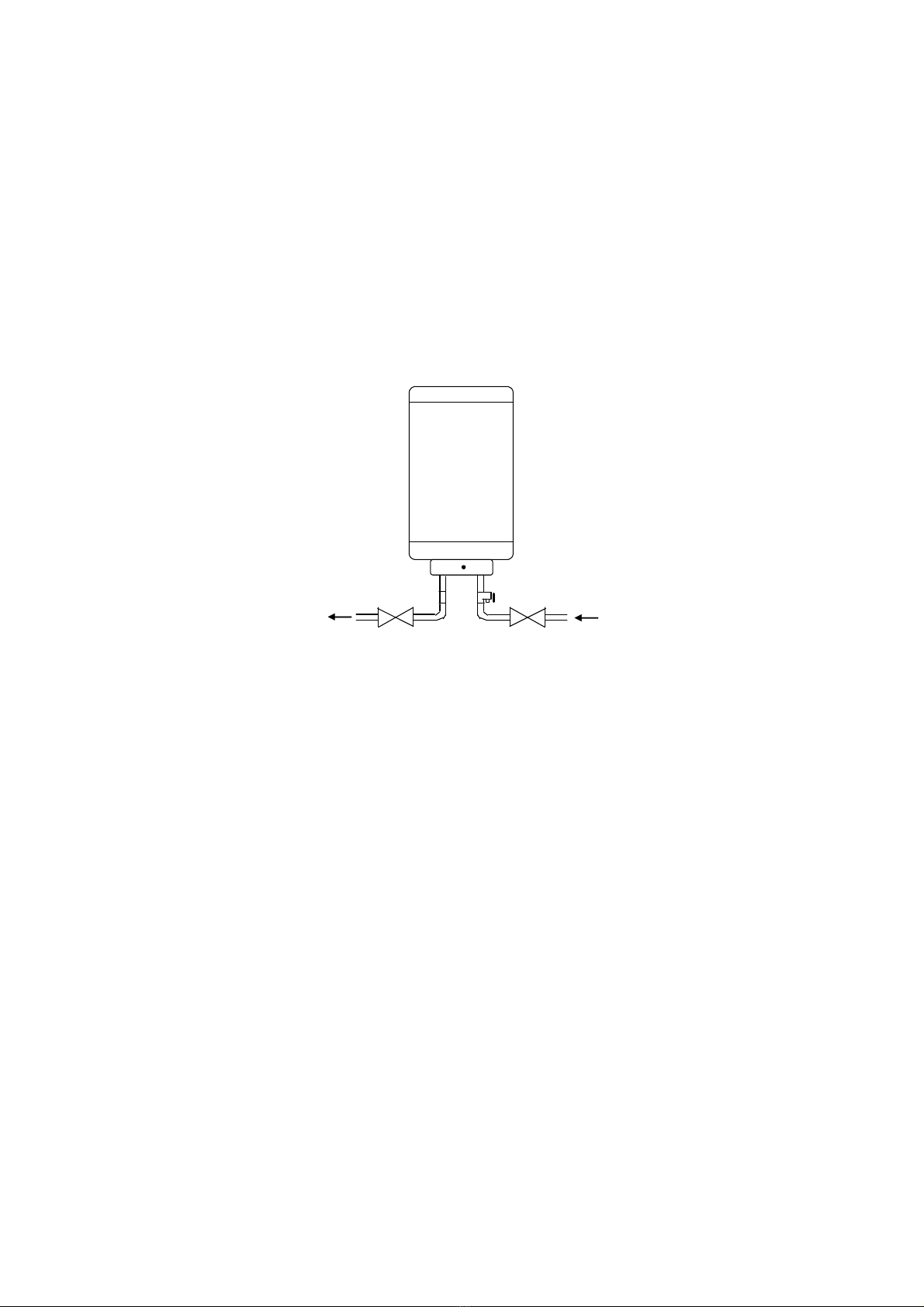

Fig-3 Instalación hidráulica
Puesta en servicio:
Antes de conectar hidráulicamente el termo, dejar fluir el agua
durante unos minutos a fin de que se elimine cualquier cuerpo extraño
que haya en las tuberías, el cual pueda obstruir o dañar la válvula de
seguridad alterando el funcionamiento de la misma.

ES_EN_FR_IT_PT
6
Llénese el termo dejando abierto el grifo de agua caliente para
expulsar el aire del aparato; ciérrese el grifo cuando salga el agua.
Cuando el agua esté caliente hay que reapretar los racores de entrada y
salida para evitar cualquier posible escape de agua.
Es conveniente asegurarse que la presión de la instalación de agua
no sea superior a la presión nominal del aparato. En caso de que así sea,
es necesario instalar un regulador de presión inmediatamente después
del contador de agua de la vivienda.
Antes de poner en funcionamiento el termo eléctrico, asegurarse de
que el aparato está correctamente lleno de agua abriendo un grifo
de agua caliente, y de que se ha efectuado completamente la instalación
eléctrica.
4.- CONEXIÓN ELÉCTRICA.
La instalación eléctrica debe de realizarse conforme a la
reglamentación en vigor por instaladores autorizados.
Estos modelos deben ser conectados a la red eléctrica mediante la
clavija del cable eléctrico de alimentación suministrado con el aparato.
Por tanto la única operación a realizar, desde el punto de vista eléctrico,
será la conexión de este cable a una base de corriente. Si el cable
flexible de alimentación de este aparato está dañado debe ser sustituido
por el cable de alimentación especial APARICI referencia 91027.
Es también indispensable el instalar siempre un interruptor omnipolar
a la red de alimentación eléctrica, con una apertura mínima entre los
contactos de 3 mm.
A continuación se muestra el esquema eléctrico de cada uno de los
modelos:

ES_EN_FR_IT_PT
7

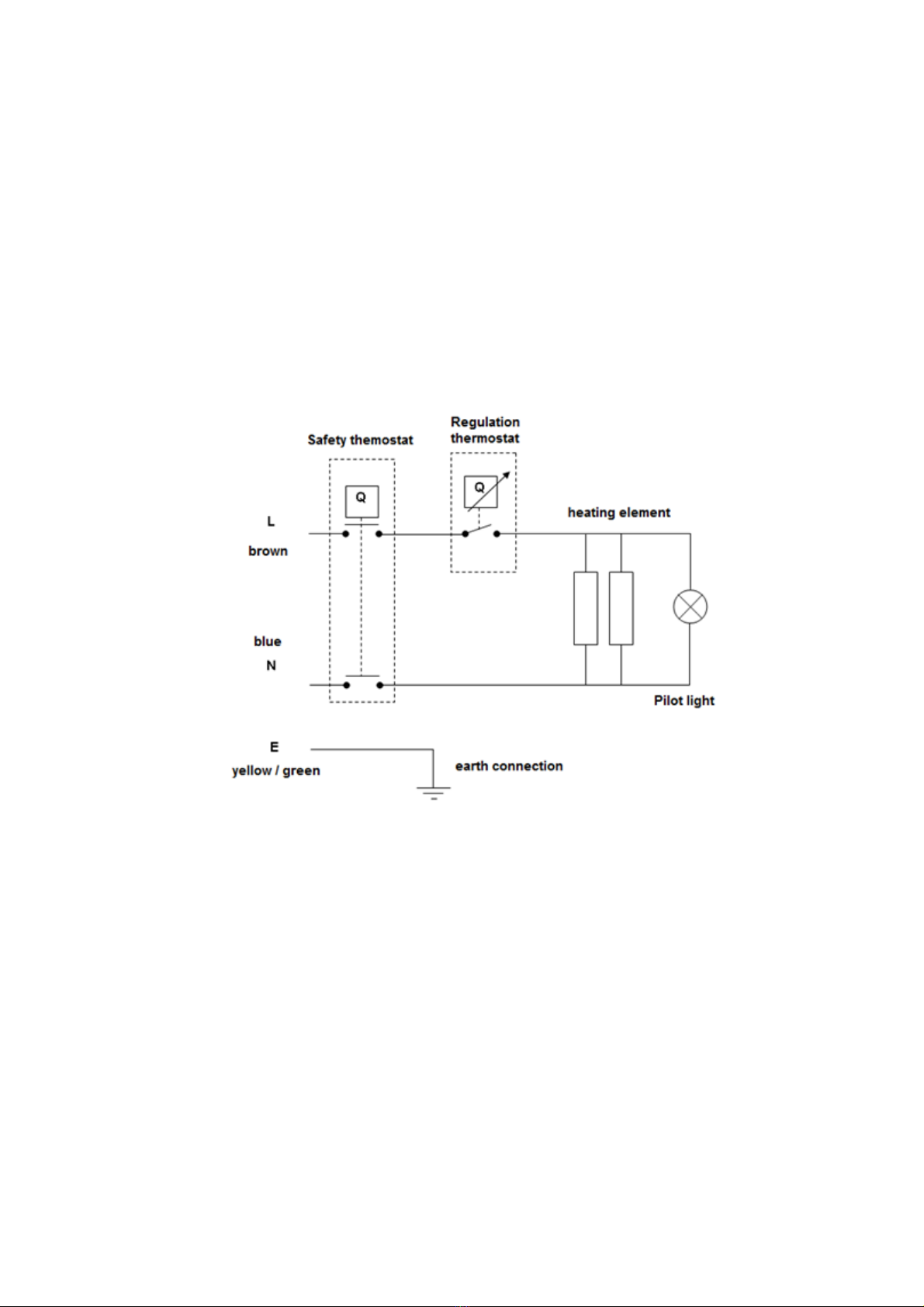

Fig. – 4 Esquema unifilar modelo APARICI – SIE150N/SIE200N
5.- NORMATIVA DE CONEXIÓN ELÉCTRICA.
La instalación eléctrica del termo, está regulada por las normas
específicas incluidas en el Reglamento Electrotécnico para baja tensión y
la norma CEI 64-8. Según el cual, para la utilización del mismo en baños
y cuartos de aseo, deben tenerse en cuenta las siguientes indicaciones:
1.- En la zona 0 queda totalmente prohibida la instalación de cualquier
aparato eléctrico. También queda prohibida la instalación dentro de la
zona 1 si se trata de una cabina de ducha fabricada de antemano.
2.- En las zonas 1 y 2 se pueden instalar aparatos eléctricos con
protección contra penetraciones de agua del tipo IPX4, siempre y cuando
se conecten mediante un cable a una toma de corriente protegida
mediante un interruptor diferencial, colocada a más de 1.2 m. de la
vertical de la ducha.
3.- En la zona 3 se pueden instalar aparatos cuyo índice de protección
contra la penetración de agua se IPX1.
4.- Es obligatoria la conexión a tierra del termo. Si el local o vivienda no
tuviese línea de tierra, recomendamos utilizar un interruptor diferencial

ES_EN_FR_IT_PT
8
Para una instalación correcta y segura de los termos eléctricos se
recomienda su ubicación en la zona 3 (fig.- 5).
Fig. – 5
6.- RECOMENDACIONES DE INSTALACIÓN
Para un correcto funcionamiento y mantenimiento de los termos
eléctricos fabricados por APARICI, es necesario tener en cuenta las
siguientes consideraciones:
1. Las presiones máximas y mínimas de agua en el interior de la
vivienda deben de mantenerse dentro de los límites establecidos por
el Código Técnico de Edificación entre 1.5 y 5 bar. Así mismo, tal y
como se advierte en el punto 3 del presente manual, es obligatorio
montar un grifo de corte a la entrada y salida del aparato y una
válvula de seguridad y retención también a la entrada.
2. También es necesario la instalación de una tubería de desagüe para
la evacuación de las gotas de agua que se desprenden a través de la
válvula de seguridad. Los daños sufridos en la vivienda producidos
por el citado goteo no son, en ningún caso, responsabilidad de
APARICI.
3. Para presiones superiores a los 2.5 bar es muy frecuente el goteo de
la válvula. En caso de que sea molesto para el usuario, o que la
0.6m
0.6m
2.4m
b) Ducha
Zona1
Zona2
Zona3
Zona0
Zona1
Zona2
Zona3
2.25m
Zona0
Zona1
Zona2
Zona3
2.25m
Zona0
Zona1
Zona2
Zona3
0.6m 2.4m
2.4m
0.6m
2.4m
0.6m
a) Bañera alzado
a) Bañera planta b) Ducha sin plato de ducha

ES_EN_FR_IT_PT
9
instalación, debido a su antigüedad, no permita el desalojo del agua
proveniente de la válvula, APARICI recomienda la instalación de una
válvula reductora de presión, regulada entre 2.5 y 3 bar, y un vaso de
expansión. La válvula reductora de presión debe de instalarse lo más
cerca posible de la acometida de la vivienda y alejada, a su vez, de la
entrada del agua al aparato. Por otra parte, el vaso de expansión
debe de tener las dimensiones adecuadas e instalarse, en cualquier
punto de la instalación de ACS de la vivienda. No obstante, puede
preguntar al Servicio Técnico de APARICI para resolver cualquier
duda que le surja a este respecto.
4. El agua de la red de suministro debe de tener unos requisitos
mínimos para que sea considerada admisible desde el punto de vista
de la corrosión. Los límites establecidos por APARICI, basados en
estándares internacionales, son los siguientes:
 Indice de Ryznar menor que 7.
 Conductividad a 25 ºC < 350 /cm
 Concentración de iones de Cloro (Cl-) y Sodio (Na+`)
inferiores a 75 mg/l
5. El uso de descalcificadores de agua está permitido siempre que
queden regulados de tal forma que la dureza total del agua quede
entre 12ºF y 31 ºF. En caso de que este nivel de cal no sea suficiente
para el usuario, debe ser instalado un by-pass que evite la entrada
del agua del descalcificador directamente al termo.
6. Por último, el termo debe ser instalado en un lugar de fácil
accesibilidad que permita la sustitución de los componentes o la
reparación del mismo de forma sencilla y segura (ver,
adicionalmente, los apartados 1 y 2 del Manual del Instalador). De
este modo la instalación del termo en tragaluces, falsos techos,
altillos, armarios, etc... no es recomendable. En cualquier caso, es
competencia del Servicio Técnico APARICI determinar si la ubicación
del aparato es aceptable o no.
MANUAL DEL USUARIO
1.- INSTRUCCIONES DE USO
IMPORTANTE: Asegúrese que el termo está lleno de agua, abriendo
un grifo de agua caliente.

ES_EN_FR_IT_PT
10
El termo eléctrico está listo para su uso en el momento que se
conecte a la red eléctrica. El termostato utilizado en los modelos
APARICI SIE200N-SIE200N permite la regulación de la temperatura de
acumulación del agua desde 15ºC hasta 75 ºC mediante un bulbo de alta
sensibilidad. Este hecho permite adaptar la temperatura del agua tanto a
las condiciones atmosféricas de cada época del año como a las
necesidades del usuario.
Las indicaciones que aparecen en el mando de regulación
corresponden con las siguientes temperaturas aproximadas del agua del
interior del tanque:
Posición ‘●’: 15ºC. Posición anticongelación de la instalación de
agua de la vivienda.
Posición ‘ECO’: Corresponde con 55ºC que es la temperatura idónea
para almacenar el agua caliente sanitaria con las menores pérdidas
de energía al exterior y minimizando la producción de incrustaciones
calcáreas en el caso de zonas con aguas muy duras.
Posición ‘+’: 75ºC. Máxima temperatura del agua acumulada en el
interior del tanque..
En el instante en el que se conecta la resistencia, la luz del piloto se
enciende de forma simultánea.
2.- LIMPIEZA.
Las partes externas del termo deben ser limpiadas mediante agua
jabonosa, evitado cualquier tipo de productos agresivos.
NUNCA INTENTE REPARAR USTED MISMO LOS POSIBLES
PROBLEMAS QUE APAREZCAN EN SU TERMO ELÉCTRICO. LLAME
INMEDIATAMENTE AL SAT AUTORIZADO MÁS PRÓXIMO PARA
QUE REALICE EL TRABAJO.
3.- VACIADO DEL TERMO EN CASO DE HELADAS
Es imprescindible vaciar el aparato si éste debe de estar sin
funcionar en un local expuesto a las heladas. Para realizar el vaciado
proceder a:
o Cortar la corriente eléctrica.

ES_EN_FR_IT_PT
11
o Cerrar la entrada de agua fría.
o Vaciar el calentador mediante la maneta del grupo de seguridad.
o Proteger el grupo de seguridad.
o Antes de proceder a la conexión a la red eléctrica del termo,
llenar el aparato de agua.
o Ponerse en contacto con el instalador si el grupo de seguridad
se ha congelado.
4.- CONDICIONES DE GARANTÍA
APARICI le agradece su confianza al adquirir un aparato de
nuestra fabricación y espera que el producto cumpla con las expectativas
que usted ha puesto en él.
La presente garantía es una Garantía Comercial sobre el termo
eléctrico e independiente de los derechos que usted tiene frente al
vendedor derivados del contrato de compraventa de su termo (factura
comercial + Catálogo APARICI). Estos derechos están regulados en el
título V del Real Decreto Legislativo 1/2007 de 16 de Noviembre y son
perfectamente compatibles con la presente Garantía Comercial. El citado
texto legal le faculta como consumidor y usuario a solicitar la reparación o
substitución del termo de forma gratuita en caso de existir una falta de
conformidad del aparato respecto al contrato, siempre que la opción
elegida no sea objetivamente imposible o económicamente
desproporcionada respecto de la otra. Las faltas de conformidad que se
manifiesten en los 6 primeros meses posteriores a la entrega del termo,
se presumen, salvo prueba de lo contrario, que existían en el momento
de la entrega. Por tanto, le rogamos informen a la empresa de forma
inmediata para impedir males mayores y poder resolver el problema con
la mayor brevedad posible y con el menor perjuicio para usted. Durante
este periodo, tanto el desplazamiento como la mano de obra necesaria
para la reparación de su termo son gratuitos.
A partir de los primeros 6 MESES, APARICI le prolonga la
garantía hasta los DOS AÑOS desde la fecha de entrega amparándose
en la presente Garantía Comercial. Durante este periodo, el Servicio
Técnico Oficial determinará que piezas deberán ser reparadas o
reemplazadas por piezas nuevas, incluyendo la garantía tanto el
desplazamiento como la mano de obra necesaria para su reparación,
siempre que la avería sea debida a una no conformidad de nuestro
aparato presente en el momento de la entrega del mismo. En este caso,
es el usuario quien deberá probar que la citada no conformidad existía en
el momento de entrega del termo.

ES_EN_FR_IT_PT
12
En todos los supuestos expuestos hasta el momento, el montaje,
desmontaje y transporte del aparato serán por cuenta del usuario. Si
fuera necesario substituir el termo, la garantía otorgada al mismo será la
que le quedara al aparato que substituye, siendo, como mínimo de 6
MESES, pero en ningún caso comenzará un nuevo periodo de garantía
comercial.
Todos los termos deben de ser instalados de forma accesible
para los técnicos de SAT, siendo a cargo del usuario la disposición de los
medios necesarios y los gastos que posibiliten el acceso al termo para su
reparación. Amparándose en la normativa vigente sobre Seguridad e
Higiene en el Trabajo, los técnicos pueden negarse a realizar cualquier
reparación que, por las condiciones de instalación del aparato, suponga
un riesgo para su integridad física.
Esta garantía no incluye las averías producidas por causa de
fuerza mayor (fenómenos atmosféricos o geológicos), las derivadas de
instalación incorrecta (voltaje o presión de agua inadecuadas) y los
componentes de plástico, pilotos, esmaltes y pinturas que hayan sido
dañadas por golpes o caídas. Tampoco incluye las averías producidas
por la utilización de aguas agresivas (se considera agua agresiva la que
cumple con cualquiera de las siguientes condiciones: Indice de Ryznar >
7, conductividad a 25ºC >350 /cm, concentración de iones de Cloro
(Cl) > 75 mg/l, concentración de iones de Sodio (Na+`) > 75 mg/l, dureza
total <12º F), con un grado de dureza total inferior a 12ºF o superior a
31ºF.
Esta garantía no ampara las averías producidas o derivadas de
una omisión o no cumplimiento de las disposiciones normativas que, para
la instalación y uso del aparato, se detallan en el libro de instrucciones
donde, de igual modo, se incluyen las recomendaciones para la
obtención de un máximo rendimiento del mismo.
El incumplimiento de las indicaciones prescritas en este manual
significa utilizar impropiamente, bajo el punto de vista técnico y de la
seguridad de las personas, el aparato, y esto aparta al fabricante y/o
representante legalmente establecido, de toda responsabilidad en caso
de accidentes a las personas o daños a las cosas y/o al aparato,
quedando excluidas de la garantía todas las averías derivadas de una
manipulación incorrecta o un trato indebido del aparato. Así mismo, esta
garantía no incluye las averías que estén originadas por un uso indebido
o no doméstico del termo eléctrico, sea en establecimientos públicos o en

ES_EN_FR_IT_PT
13
actividades profesionales. Quedarán también sin opción a la garantía los
aparatos que hayan sido manipulados por personas ajenas a APARICI o
que no hayan sido expresamente autorizadas por ella.
La presente garantía es únicamente válida en territorio Español y
se acoge a las excepciones anteriormente nombradas.
Ante la eventualidad de una avería, puede consultar la
documentación de su aparato para ver cuál es el Servicio Técnico Oficial
más cercano a usted, acceder a la página web de la empresa
(www.nofer.com) o bien puede contactar al número de teléfono 93 474 24
23. Del mismo modo, si necesita hacer cualquier comunicación legal con
nuestra empresa debe dirigirse a NOFER,S.L., Avenida de la Fama,112
08940 Cornellá de Llobregat – Barcelona ([email protected]), como
distribuidor en exclusiva de los termos con marca APARICI.
¡MUY IMPORTANTE!:
PARA TENER DERECHO A ESTA GARANTÍA DEBE PRESENTARSE
INEXCUSABLEMENTE EN EL MOMENTO DE LA INTERVENCIÓN
DEL SERVICIO DE ASISTENCIA TÉCNICA, LA ACREDITACIÓN DE
LA FECHA DE RECEPCIÓN DEL APARATO MEDIANTE LA FACTURA
O TICKET DE COMPRA DEL MISMO. EN CASO DE OBRA NUEVA
DEBERÁ PRESENTA LA CEDULA DE HABITABILIDAD DE LA
VIVIENDA.
AMPLIACIÓN DE GARANTÍA: Para obtener la ampliación de la
garantía comercial del aparato que usted ha adquirido, en este caso
3 AÑOS adicionales para el CALDERIN (5 en total), deberá enviarnos
debidamente rellenada la tarjeta que se les adjunta, no más tarde de
30 días naturales a partir de la fecha de compra y, a vuelta de
correo, les será remitido el contrato que le acredita como
beneficiario de la garantía comercial otorgada por nuestra marca. En
caso de no recibirla en 30 días, podrá reclamar la documentación al
número de teléfono 934742423. Así mismo, los datos de su aparato
quedarán registrados en nuestra base de datos. Esta ampliación de
garantía comercial no será válida en el caso de instalación y uso no
doméstico del aparato (Peluquerías, Gimnasios, etc.). En estos
casos solamente se verán amparados por el título V del Real
Decreto Legislativo 1/2007 de 16 de Noviembre. La presente
ampliación tampoco podrá ser solicitada para la Comunidad
Autónoma de Canarias, Ceuta y Melilla.

ES_EN_FR_IT_PT
14
USER'S AND INSTALLATION
MANUAL
APARICI – SIE150N/SIE200N
Dear buyer, we thank you for purchase of our product.
Prior to installation and first use of the electric water
heater, please carefully read these instructions.
This water heater has been manufactured in compliance
with the relevant standards and tested by the relevant authorities
as indicated by the Safety Certificate and the Electromagnetic
Compatibility Certificate. The technical characteristics of the
product are listed on the label affixed between the inlet and outlet
pipes. The installation must be carried out by qualified staff. All
repairs and maintenance work within the water heater, e.g. lime
removal or inspection/replacement of the protective anticorrosion
anode, must be carried out by the authorised maintenance service
provider.

ES_EN_FR_IT_PT
15
INSTALLATION MANUAL
Technical Information:
MODEL SIE150N SIE200N
CAPACITY 150 200
ELECTRICAL CHARACTERISTIC
S
:
VOLTAGE (V) 230 230
FREQUENCY (Hz) 50/60 50/60
POWER (W) 2000 2000
CLASS I I
PROTECTION
DEGREE
IPX4 IPX4
REGULATION
THERMOSTAT
TEMPERATURE
(ºC)
75 75
KIND OF
REGULATION
THERMOSTAT
BULB BUL
KIND OF SAFETY
THERMOSTAT
BULB BULB
EXTERNAL
TEMPERATURE
REGULATION
YES YES
KIND OF
HEATING
ELEMENT
DRY
HEATING
ELEMENT
DRY
HEATING
ELEMENT
HYDRAULIC CHARACTERISTICS:
ENAMELLED TANK YES YES
MAGNESIUM
ANODE
YES YES
NOMINAL
PRESSURE
7 bar 7 bar
SAFETY VALVE
PRESSURE
8 bar 8 bar
DIMENSIONS
MODELO SIE150N SIE200N
WATER
CONNECTIONS
G1/2’ G1/2’
A 1390 1360
B Ø460 Ø540
C 937 880
D 210 280
E 320 400
F 490 570

ES_EN_FR_IT_PT
16
fig.-1 – Model APARICI SIE150N/SIE200N
1.- BUILDING-IN.
The water heater shall be built-in as close as possible to the
outlets in order to reduce the heat loses.
The building place must be chosen considering the maximum
reduction of 90º elbows in water connections and, at the same time, make
easy the substitution of the heating element.
2.- APPLIANCE WALL HANG
Due to its particular design, the APARICI electrical water heaters
could be installed in three positions as you could see at fig-2:
3. Vertical. At this position cold water inlet pipe (F) is on the right
side and hot water outlet pipe (C) on the left side.
4. Horizontal right and left wall. In this case inlet cold water pipe (F)
will be placed every time in the bottom pipe and hot water outlet
pipe (C) in the upper part.

ES_EN_FR_IT_PT
17
Independently from the chosen installation, the hydraulic safety valve
supplied with the appliance must be installed at the inlet cold water pipe
(F). In every case the distance between water heater maintenance cover
and the closer wall must be minimum 60 cm.
F C
C
F
F
C
V
ERTICAL
HORIZONTAL PARED DERECH
A
HORIZONTAL PARED IZQUIERD
A
fig 2.- Models APARICI SIE150N/SIE200N
It has to be fitted to the wall using appropriate rag bolts with minimum
diameter of 8 mm. The wall with feeble charging ability must be on the
spot where the water heater shall be hanged suitably reinforced.
3.- CONNECTION TO THE WATER SUPPLY.
The water heater may be connected to a closed-circuit pressure
system which enables several points of use. For safety reasons the
supply pipe must be fitted with a return safety valve or alternatively, a
valve of the safety class that prevents the pressure in the tank from
exceeding the nominal pressure by more than 0.1 MPa. The heating of
water in the heater causes the pressure in the tank to increase to the level
set by the safety valve. As the water cannot return to the water supply
system, this can result in the dripping from the outlet of the safety valve.
The drip can be piped to the drain by installing a catching unit just below

ES_EN_FR_IT_PT
18
the safety valve. The drain installed below the safety valve outlet must be
piped down vertically and located in the environment that is free from the
onset of freezing conditions. In case the existing plumbing does not
enable you to pipe the dripping water from the return safety valve into the
drain, you can avoid the dripping by installing a 3-litre expansion tank on
the inlet water pipe of the boiler. You should ensure that the return safety
valve is functioning properly by checking it on a regular basis i.e. every 14
days. To check the valve, you should open the outlet of the return safety
valve by turning the. The valve is operating properly if the water comes
out of the nozzle when the outlet is open.
F
C
Fig-3 Hydraulic installation
Legend:
1- Return safety valve 6- Checking fitting
2- Checking valve connection 7- Funnel with outlet connection
3- Non-return valve
4- Pressure reduction valve F - Cold water
5- Closing valve C - Hot water
Putting into service:
Before connect hydraulically the water heater to water network
lets the water flow some to time to remove all dirty which could damage
the safety valve and block the diffuser.
To fill the water heater properly leave a hot water tap open to
drain the water heater tank and only close it when water comes out
fluently. When water become hot after the necessary time tight again all
connections to assure a correct water sealing.
If the water network pressure is higher than the nominal pressure
of the water heater, it is compulsory to install special valve to reduce the
water inlet pressure between 2 and 3 bar.

ES_EN_FR_IT_PT
19
4.- CONNECTION OF THE WATER HEATER TO THE ELECTRIC
NETWORK.
Prior to the connection to the electric network the connection
cable must be built in. For it the protection plate must be removed from
the water heater. The connection of water heater to the electric network
must be performed according to standards for electric installation.
Because the water heater has no components which would permanently
separate it from the electric network, upon the cable connection between
it and permanent installation a switch must be installed which breaks both
power supply poles having between the open contacts a gap at least 3
mm wide.
The below drawing shows the electrical water heater diagram:
Fig. – 4 APARICI – SIE150N/SIE200N electrical diagram.

ES_EN_FR_IT_PT
20
5.- ELECTRICAL CONNECTIONS STANDARDS.
The electrical installation must fulfil the international standards
CEI 64-8. According to this standards, electrical appliances must be
installed following the below indications at bathrooms and WC:
1.- zone 0: Installation is totally forbidden at this area. It is also forbidden
at zone 1 if it is a prefabricated shower cabin.
2.- zones 1 and 2: IPX4 appliances with a wire which allows connections
1,2 m from shower vertical and with an additional RCS switch.
3.- zone 3: IPX1 appliances allowed.
4.- The earth connection of the water heaters is compulsory.
We recommend the installation of the water heaters at zone 3
(fig.- 5).
Fig. – 5
0.6m
0.6m
2.4m
b) Shower
Zone 1
Zone 2
Zone 3
Zone 0
Zone 1
Zone 2
Zona3
2.25m
Zone 0
Zone 1
Zone 2
Zone 3
2.25m
Zona0
Zone 1
Zone 2
Zone 3
0.6m 2.4m
2.4m
0.6m
2.4m
0.6m
a) Bath tube front view
a) Bath tube b
)
Shower without shower
p
late
