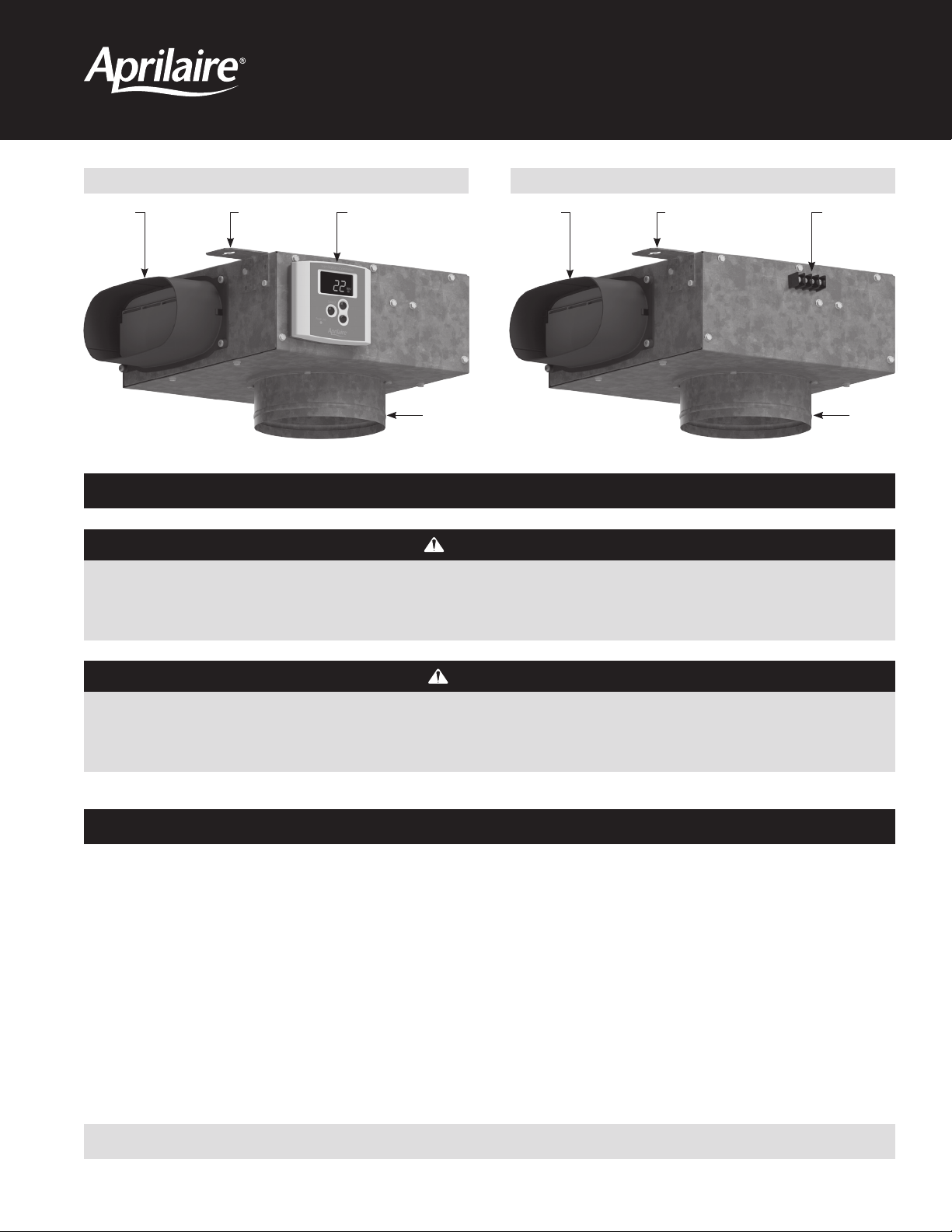

Aprilaire 8142 User manual

VENTILATION
CONTROLLER
VENTILATION
TERMINALS
MOUNTING
BRACKET
MOUNTING
BRACKET
OUTLET
COLLAR
OUTLET
COLLAR
INLET
COLLAR
INLET
COLLAR
MODEL 8142 FRESH AIR VENTILATOR MODEL 8142NC FRESH AIR VENTILATOR
TABLE OF CONTENTS
SAFETY INSTRUCTIONS
WARNING
1. 120 Volts may cause serious injury from electric shock. Disconnect electrical power before starting installation or servicing. Leave power
disconnected until installation/service is completed.
2. Sharp edges may cause serious injury from cuts. Use care when cutting plenum openings and handling duct work.
CAUTION
1. Read all instructions before beginning installation.
2. Improper installation may cause property damage or injury. Installation, service, and maintenance must be performed by a qualified service
technician.
Safety Instructions ...............................................1
Introduction and Compliance Statement ...........................2
Specifications ...................................................2
Install Electrical Outlet............................................2
Ventilator Location and Orientation................................3
Mount the Ventilator .............................................3
Mount Intake Hood ..............................................4
Install Ductwork .................................................4
Model 8142NC – Wiring to Various Controls.........................5
Model 8142NC – Test Mode .......................................6
Model 8142NC – Sequence of Operation............................6
Model 8142 – Wiring the Control to the HVAC System ...............7
Model 8142 – Connecting the Control to the Ventilator...............8
Model 8142 – Operation ..........................................8
Model 8142 – Set Up .............................................9
Model 8142 – Test Mode .........................................10

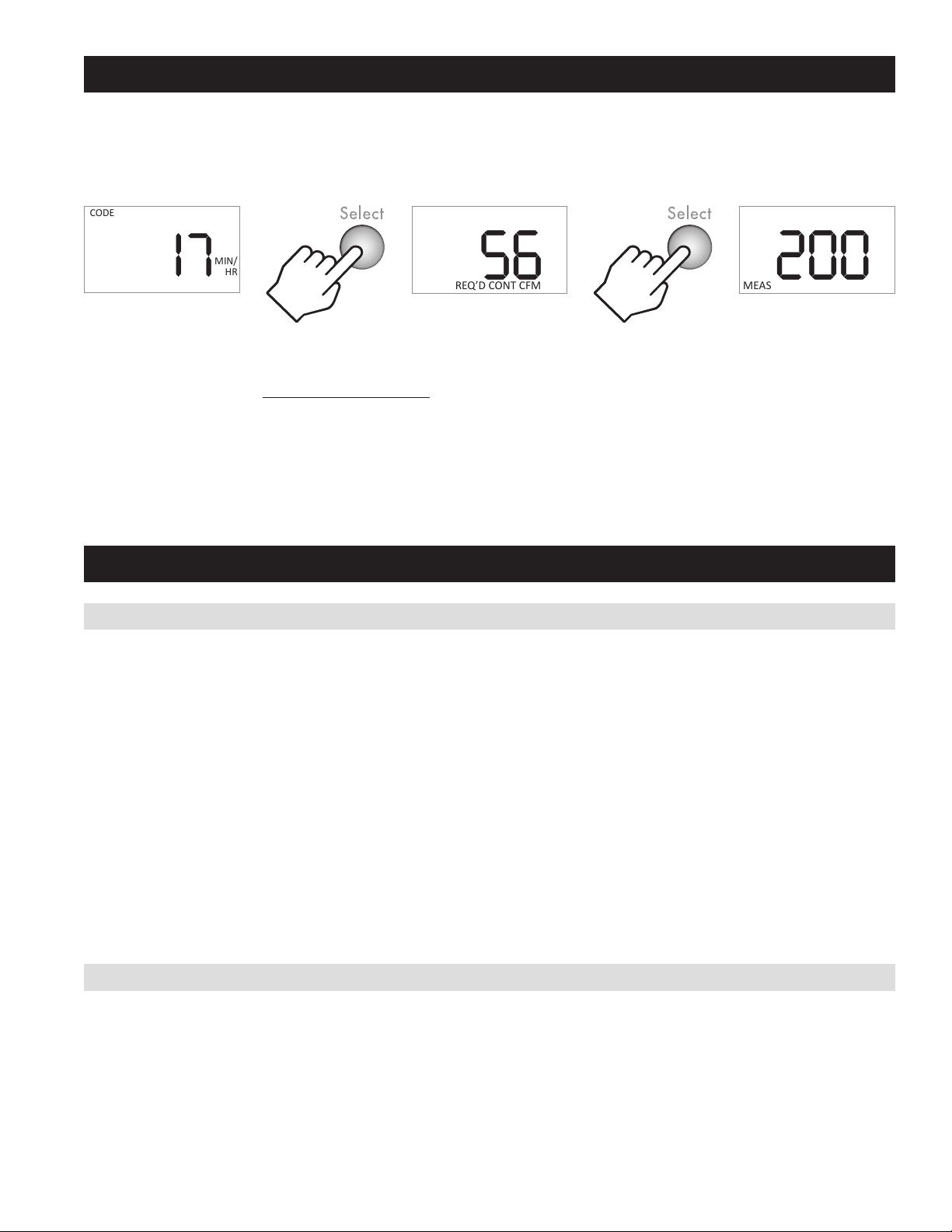

Model 8142 – Rater/Inspector Verification ..........................11
Model 8142 – Sequence of Operation ..............................11
Limited Warranty ...............................................12
READ AND SAVE THESE INSTRUCTIONS
Model 8142 and 8142NC
Fresh Air Ventilator
Installation and Operating Instructions
10012436 B2207655B 6.19 English 1

SPECIFICATIONS
TABLE 1 – SPECIFICATIONS
External Static
Pressure* ("w.c.)
Airflow
(CFM)
Efficacy
(CFM/watt)
0.0 245 3.30
0.2 220 2.96
0.4 190 2.57
0.6 160 2.12
0.8 120 1.69
*Measured across ventilator.
Temperature Range: 0°F–160°F
Voltage: 120 VAC, 1 phase, 60 Hz
INTRODUCTION AND COMPLIANCE STATEMENT
The Aprilaire® Model 8142 and 8142NC Fresh Air Ventilator is designed to bring in precisely the right amount of outdoor air into today’s efficiently
designed homes. Duct the inlet of the ventilator to an outdoor air intake and duct the discharge to the HVAC system and then simply plug the unit in,
set the amount of needed ventilation and select the desired temperature limits.
High/low temperature limits are set on the control to prevent bringing in outdoor air during the hottest or coldest period of the day. The built in
control will automatically compensate for the ventilation time that is missed by bringing in additional outdoor air. Compliance with the requirements
of ASHRAE 62.2-2010 is met as the control adds ventilation time as needed to account for the fractional on-time and effectiveness of the ventilation
schedule. The control will also ensure that ventilation occurs no less than one hour of every four. When properly installed and set, the Model 8142 and
8142NC Fresh Air Ventilator will meet the mechanical ventilation requirements of:
Energy Star Certified Homes, Version 3
EPA Indoor airPLUS, Version 1
2012/2015 International Residential Code (IRC)
2012/2015 International Energy Conservation Code (IECC)
California Energy Commission Title 24
4.50
10.50
15.00
13.13
6.63
11.88
13.13
CONTROL NOT
INCLUDED ON
MODEL 8142NC
90-2003
FIGURE 1 – OVERALL DIMENSIONS (INCHES)
INSTALL ELECTRICAL OUTLET
Install a standard NEMA 5-15 grounded, switched receptacle suitable for the location, near where the ventilator will be installed. The ventilator comes
equipped with a 6-foot power cord with a standard 5-15P grounded plug. Locate the switch in a suitable location to allow the user to manually
override the mechanical ventilation system. Use the label provided in the carton to label the switch “Mechanical Ventilation” or something similar to
differentiate it from standard outlet or light switches.
2 English

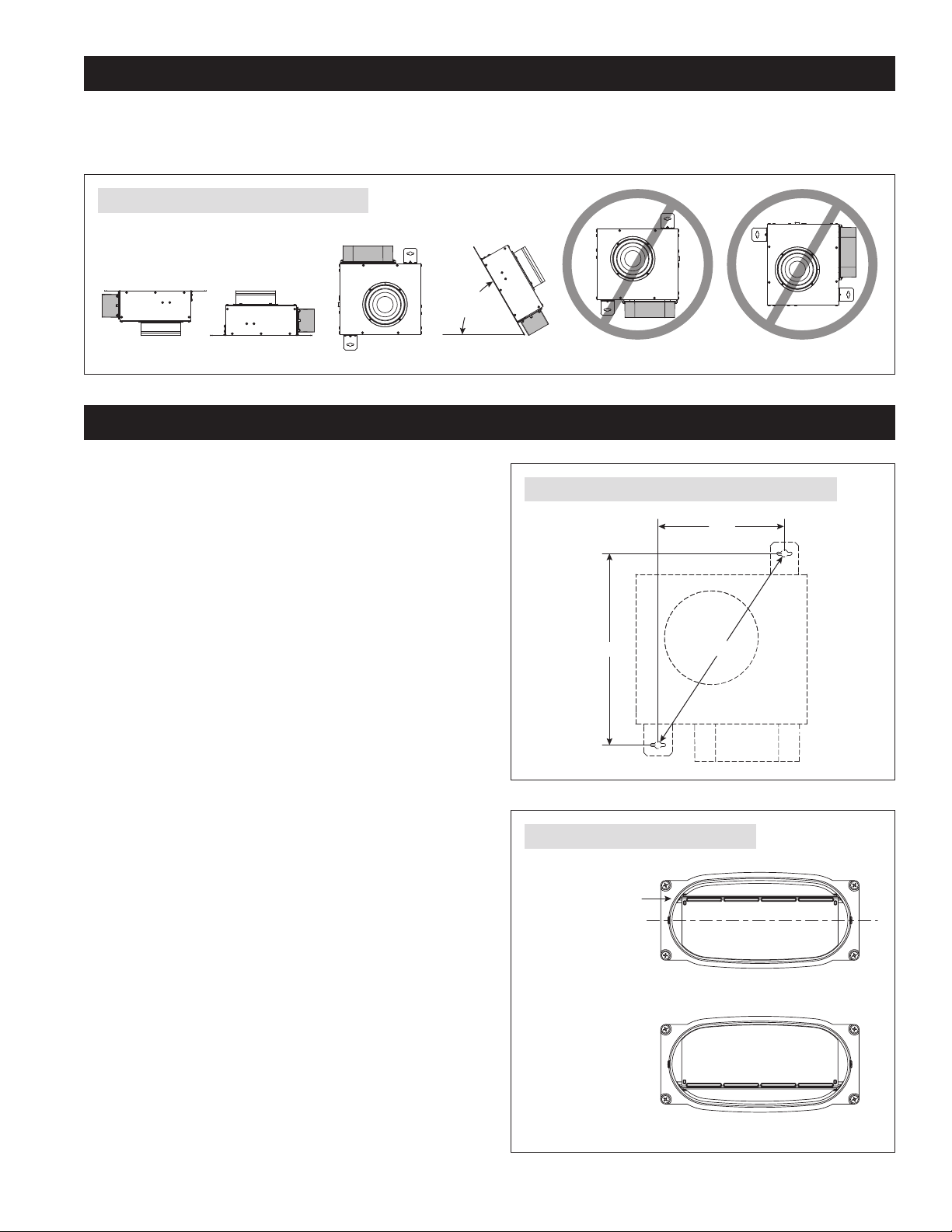

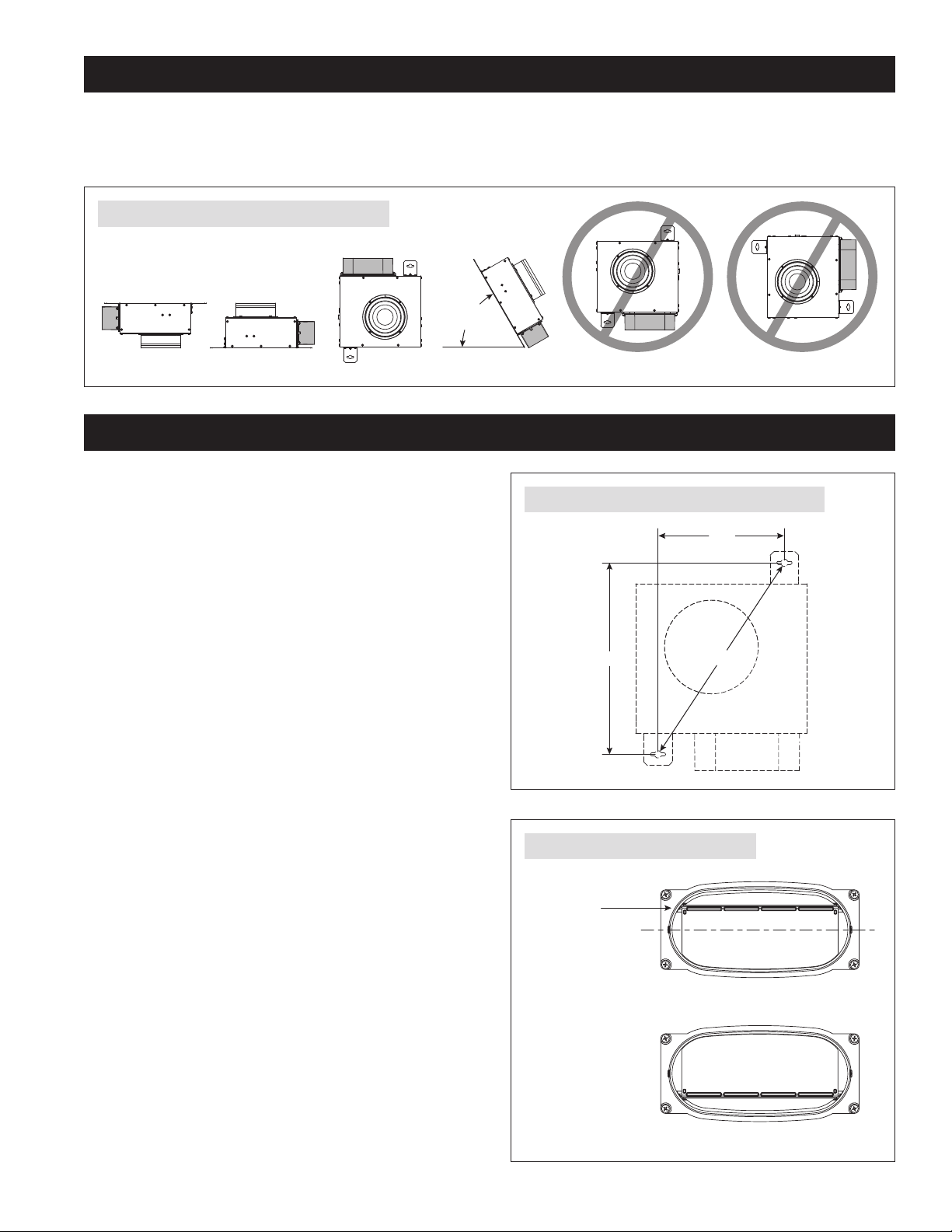

VENTILATOR LOCATION AND ORIENTATION
Choose a location for the ventilator that is within 6 feet of the outlet into which the ventilator will be plugged. The ventilator must be installed with
the round inlet duct collar facing up or down, or the oval outlet collar must face up. DO NOT install with the outlet collar positioned as shown in
FIGURE 2E or 2F, or the integral backdraft damper will not function properly.
A B C D E F
60°
MAX
90-2002
FIGURE 2 – VENTILATOR LOCATION AND ORIENTATION
CORRECT
DAMPER PIVOT
CENTERLINE OF COLLAR
INCORRECT
8.88
13.44
16.09
90-2004
90-2003
FIGURE 4 – OUTLET COLLAR ORIENTATION
FIGURE 3 – MOUNTING BRACKET DIMENSIONS (INCHES)
MOUNT THE VENTILATOR
1. Position the mounting brackets as shown and install using the #8
x 1/2" sheet metal screws supplied with the brackets.
2. Locate the ventilator on a joist or platform and screw it into place
using the #10 x 3/4" screws provided. See FIGURE 3.
3. Make sure the backdraft damper in the oval outlet collar is
positioned so that it will open when the ventilator is on and will
close on its own when the ventilator is off (see FIGURE 4). If
necessary, remove the collar, rotate it 180° and reinstall.
English 3

MOUNT INTAKE HOOD
Install a weather tight hood with a bird screen.
Cut a hole in the exterior wall that is large enough to fit 6" insulated flexible duct through with minimal compression of the insulation. Pull the duct
through the hole and attach the flex duct to the collar of the hood. Use good quality duct tape or a plastic zip-tie to secure the duct to the collar. Pull
the insulation and vapor barrier over the duct and tape it to the collar.
IMPORTANT: The end of the insulation must be sealed to prevent condensation from forming inside the insulation. If a plastic zip-tie is used to
secure the insulation to the hood collar, also tape the end to seal it against condensation problems.
Press the hood against the outside wall and secure in place with screws; seal around the perimeter of the hood with caulk.
INSTALL DUCTWORK
Install 6" diameter flexible, insulated duct from the round inlet collar of the unit to the intake hood and from the oval outlet of the unit to the supply
(see FIGURE 5) or return side (see FIGURE 6) of the HVAC system. In warm/dry climates, duct the outlet of the ventilator to the supply side of the
HVAC system.
If the fresh air is being discharged into the return side:
• A Model 6506 powered, normally closed damper must be installed in the inlet duct.
• Remove the damper from the Model 8142 or 8142NC. Simply open the damper and push on the blade to pop it out of the collar, then remove the blade.
FRESH AIR
INTAKE HOOD
WITH SCREEN
GABLE END WALL,
BAND JOIST,
OR PORCH SOFFIT
FRESH AIR
FRESH AIR
INTAKE DUCT
AIR FLOW
FURNACE/AIR
HANDLER
FILTER
RETURN
MIXING
BOX
FRESH AIR VENTILATOR
AIR FLOW
MODEL 6506
DAMPER
FURNACE/AIR
HANDLER
FILTER
RETURN
MIXING
BOX
FRESH AIR
INTAKE HOOD
WITH SCREEN
GABLE END WALL,
BAND JOIST,
OR PORCH SOFFIT
FRESH AIR
FRESH AIR
INTAKE DUCT
FRESH AIR VENTILATOR
90-2000
90-2000
FIGURE 5 – TYPICAL ATTIC INSTALLATION – FRESH AIR VENTILATOR DUCTED TO SUPPLY DUCT
FIGURE 6 – TYPICAL ATTIC INSTALLATION – FRESH AIR VENTILATOR DUCTED TO RETURN DUCT
4 English

MODEL 8142NC – WIRING TO VARIOUS CONTROLS
The Model 8142NC Fresh Air Ventilator can be wired to Aprilaire Thermostat Models 8620 or 8620W, to Aprilaire IAQ Control Models 8910, 8910W or
8920W, or to the Model 8120A or 8120X Digital Ventilation Controller. If the ventilator is ducted to the return side of the HVAC system and a separate
damper is installed (see FIGURE 6 on page 4), an additional transformer may be required if the HVAC system transformer does not have enough
capacity to power a damper (10 VA required, use Aprilaire part number 4010 if needed). Select the diagram that corresponds to the control to be
used and whether an additional transformer is needed for a separate damper. Wire the controls to the HVAC equipment and any other IAQ accessory
in accordance with the literature provided with the control.
CONTROL MODULE OF IAQ CONTROL
– MODELS 8910, 8910W AND 8920W*
24 VAC
VENT
C I2 I1 Y O/B RC RG Y2 W2 L T2 T1 S1 S2 W
MODEL 8620/8620W THERMOSTAT*
24 VAC
VENT
CONTROL MODULE
OF IAQ CONTROL
– MODELS 8910,
8910W AND 8920W*
24 VAC
VENT
M
24 VAC, 10VA
TRANSFORMER
24 VAC
120 VAC
DAMPER
MOTOR
C I2 I1 Y O/B RC RG Y2 W2 L T2 T1 S1 S2 W
MODEL 8620/8620W THERMOSTAT*
24 VAC
VENT
24 VAC, 10VA
TRANSFORMER
24 VAC
120 VAC
DAMPER
MOTOR
M
FIGURE 7 – WIRING TO IAQ CONTROL
FIGURE 8 – WIRING TO THERMOSTAT
FIGURE 7A – WIRING TO IAQ CONTROL AND DAMPER
FIGURE 8A – WIRING TO THERMOSTAT AND DAMPER
*Outdoor Temperature is supplied with the control and is required for optimum ventilation control.
English 5

OUTPUTSINPUTSPOWER
GW
CR VENTODT GfUSED
NOT
MODEL 8120A DIGITAL VENTILATION CONTROLLER*
24 VAC
VENT
R
C
Y
W
O
Gs
Gh
VENT
ODT
MODEL 8120X DIGITAL VENTILATION CONTROLLER*
24 VAC
VENT
OUTPUTSINPUTSPOWER
GW
CR VENTODT GfUSED
NOT
24 VAC, 10VA
TRANSFORMER
DAMPER
MOTOR
MODEL 8120A DIGITAL VENTILATION CONTROLLER*
M
24 VAC
120 VAC
24 VAC
VENT
24 VAC, 10VA
TRANSFORMER
24 VAC
120 VAC
DAMPER
MOTOR
M
VENT
24 VAC
VENT
MODEL 8120X
DIGITAL VENTILATION
CONTROLLER*

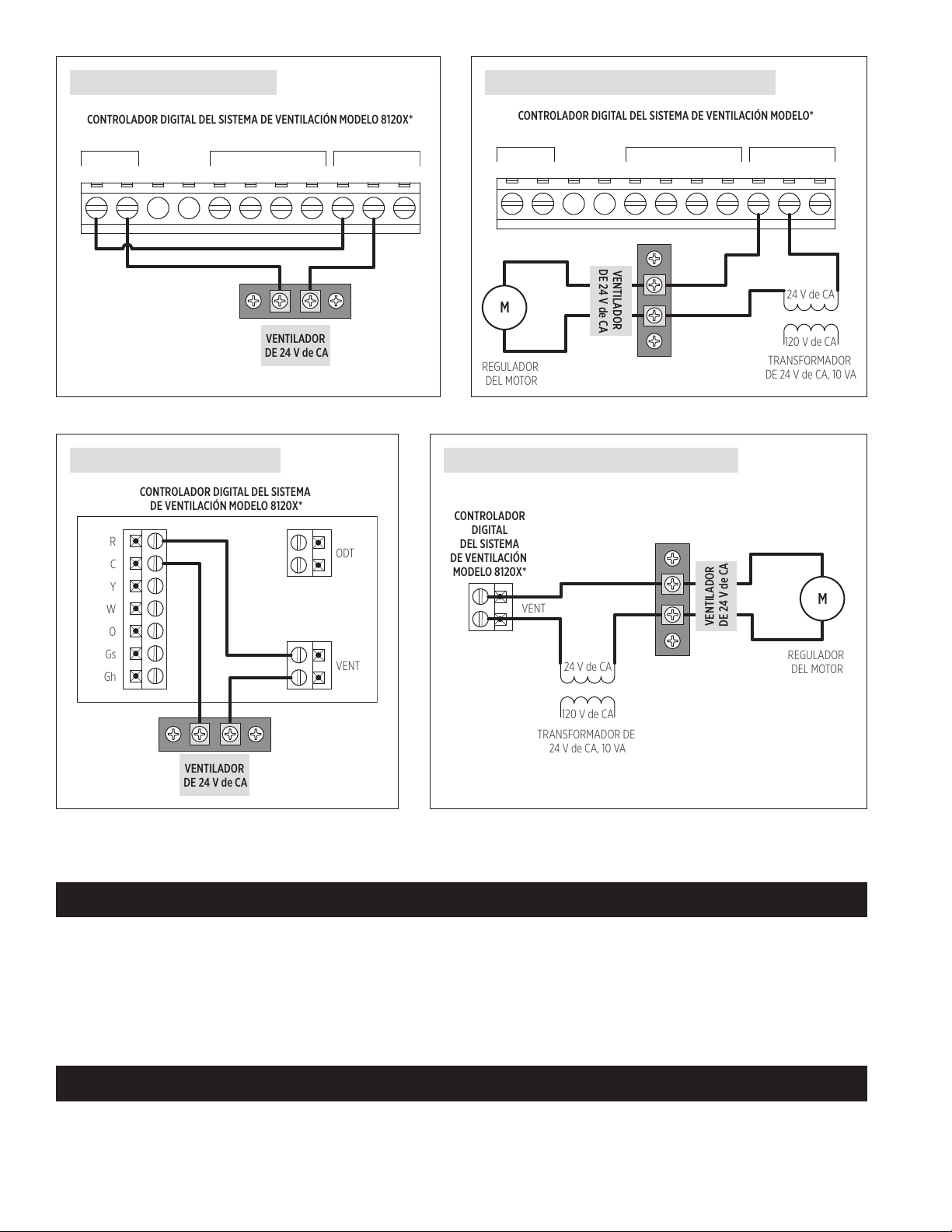

FIGURE 9 – WIRING TO MODEL 8120A
FIGURE 10 – WIRING TO MODEL 8120X
FIGURE 9A – WIRING TO MODEL 8120A AND DAMPER
FIGURE 10A – WIRING TO MODEL 8120X AND DAMPER
MODEL 8142NC – TEST MODE
After all ducting and wiring is complete, plug in the ventilator, restore power to the HVAC system and make sure the switch controlling the outlet into
which the ventilator is plugged is turned on.
1. Apply 24 VAC to the VENT terminals of the 8142NC using the installed control.
2. The ventilator blower will start.
3. Adjust ventilation control to the desired setting.
MODEL 8142NC – SEQUENCE OF OPERATION
Refer to the installation manual provided with the control that is wired to the Model 8142NC.
*Outdoor Temperature is supplied with the control and is required for optimum ventilation control.
6 English

MODEL 8142 – WIRING THE CONTROL TO THE HVAC SYSTEM
NOTICE
Disconnect power to HVAC system during wiring to avoid
electrical shorts.
1. Remove the control from the mounting plate as shown in FIGURE 11.
Set control aside in a safe place until all wiring has been completed.
2. Run a 6-conductor (min.) cable for furnace/AC applications or a
7-conductor (min.) cable for heat pump applications between the
control and the HVAC system.
3. Wire to the HVAC system in accordance with FIGURE 12 if installed in
a furnace/AC application or FIGURE 13 if installed with a heat pump.
CONTROL
CONNECTOR
CONTROL
MOUNTING
PLATE
CONTROL
VENTILATION CONTROL
R
C
Y
W
G
R
C
Y
W
G
THERMOSTAT
WIRE NUT
(FIELD
SUPPLIED)
R
C
Y
W
O
GS
GH
FURNACE
R & C = 24 VAC
Y = COOLING
W = HEAT
GS = FAN INPUT
GH = FAN OUTPUT
VENT
ODT
VENTILATION CONTROL
R
C
Y
W1
G
R
C
Y
W
G
HEAT PUMP THERMOSTAT
WIRE NUT
(FIELD
SUPPLIED)
O
R & C = 24 VAC
Y = COMPRESSOR
W1 = 1st STAGE AUX. HEAT
O = REV. VALVE, COOLING
GS = FAN INPUT
GH = FAN OUTPUT
R
C
Y
W
O
GS
GH
VENT
ODT
HEAT PUMP
O
90-2291
FIGURE 11 – REMOVE CONTROL FROM MOUNTING PLATE
FIGURE 12 – WIRING VENTILATION CONTROL TO A FURNACE
FIGURE 13 – WIRING VENTILATION CONTROL TO A HEAT PUMP
English 7

MODEL 8142 – CONNECTING THE CONTROL TO THE VENTILATOR
If the 8142 ventilator is ducted to the supply
side of the HVAC system (see FIGURE 5 on page
4), plug the Control Connector into the back of the
control at the location shown in FIGURE 14. Route
the connector wire through the channels in the
control and reattach the control to the mounting
plate. Restore power to the HVAC system and plug
in the ventilator when complete.
If the 8142 ventilator is ducted to the return
side of the HVAC system and a separate
damper is installed (see FIGURE 6 on page 4),
an additional transformer (Aprilaire part number
4010) may be required if the HVAC system
transformer does not have enough capacity to
power a damper (10 VA required).
1. Cut the plug off of the end of the control
connector (see FIGURE 11) and strip
approximately 1/4" of insulation off the end of
each of the orange wires.
2. Insert one of the orange wires into one of
the “VENT” terminals and use a wire nut to
connect the other wire to one side of the
added transformer (see FIGURE 15).
3. Wire the damper motor and transformer as
shown in FIGURE 15.
4. Restore power to the HVAC system and plug in
the ventilator when complete.
CONTROL BACK CONTROL FRONTCONTROL MOUNTING PLATE
R
C
Y
W
O
Gs
Gh
VENT
ODT
8142 VENTILATION CONTROL
24 VAC
120 VAC
DAMPER MOTOR
ORANGE WIRES
FROM INSIDE 8142
24 VAC, 10VA
TRANSFORMER
M
90-2291
FIGURE 14 – PLUG THE CONTROL INTO THE VENTILATOR
FIGURE 15 – WIRING A DAMPER TO THE 8142
MODEL 8142 – OPERATION
The display will appear faint normally; the first press of any button will turn on the display at full power.
MIN/
HR
CODE
Use for Rater/Inspector Verification.
Press and hold for 5 seconds to
enter Test Mode or Set Up Menu.
Lights green when ventilating.
Shows the ventilation time setting (minutes/hr), mode of operation
(Code or Comfort) and whether the HVAC fan has been turned on when ventilating.
Use to override the calculated ventilation
time setting (6 – 60 minutes/hr). Press
and hold to turn ventilation OFF.
To return to the calculated setting, go
completely through the Set Up Menu.
8 English

MODEL 8142 – SET UP
NOTICE
Before setting up the control for use, the amount of ventilation air being delivered (CFM) by the installed ventilation system must be measured.
1
Hold for 5 seconds, then release.
2
Throughout the Set Up Menu, the and buttons are used to change values, the Select button is used enter the value and move on to the next Set
Up Menu item.
TABLE 1 – MODEL 8142 SET UP MENU
Menu Item Values Description
HP
HC
HP or HC HP if wiring to a heat pump.
HC if wiring to furnace and AC.
CODE
#
BEDROOMS
HIGH
1 – 10
Number of bedrooms –
used to calculate required
continuous ventilation rate.
COMFORT
HOUSE
(
FT
2
)
LOW
500 – 7500 ft2
Square footage – used to
calculate required continuous
ventilation rate.
MEAS
REQ
’
D CONT
CFM
FAN
30 – 250 CFM Measured outdoor airflow
delivered during ventilation.
HP
°F
CODE NO.OF BEDROOMS
HIGH
OFF,
85°F – 105°F
Ventilation high temperature
limit. Ventilation is limited
when the outdoor temperature
exceeds the setting. Turn OFF if
no high limit is desired.
HP
°F
COMFORT HOUSE (FT
2
)
LOW
OFF,
-10°F – 40°F
Ventilation low temperature
limit. Ventilation is limited
when the outdoor temperature
falls below the setting. Turn
OFF if no low limit is desired.
MEAS REQ’D CONT CFM
FAN
On, “bLnd”, OFF
ON HVAC fan turns on
whenever ventilation occurs.
bLnd (blend) HVAC fan turns
on with ventilation only when
the outdoor temperature is
outside a set range.
OFF HVAC fan is not turned on
with ventilation.
TABLE 1 – MODEL 8142 SET UP MENU
Menu Item Values Description
HP
°F
MEAS REQ’D CONT CFM
FAN
CODE # BEDROOMS
HIGH
OFF, 60°F to 5°F
less than Vent.
High Temp. Limit
Only available when bLnd is
selected. When the outdoor
temperature is above the
setting, the HVAC fan will
be turned on to mix (blend)
outdoor air with indoor air for
tempering.
HP
°F
MEAS REQ’D CONT CFM
FAN
COMFORT HOUSE (FT
2
)
LOW
OFF, 5°F less
than Vent. Low
Temp. Limit to
55°F
Only available when bLnd is
selected. When the outdoor
temperature is below the
setting, the HVAC fan will
be turned on to mix (blend)
outdoor air with indoor air for
tempering.
CODE
COMFORT
“codE”, “cFrt”
codE No RH limits and any
missed ventilation due to
temperature is made up per
ASHRAE 62.2-2010.
cFrt (comfort) Adds indoor RH
limits to ventilation; ventilation
missed due to limits is not
made up.
HC
%
CODE # BEDROOMS
HIGH
OFF,
45% – 70% RH
Only available when cFrt is
selected. When the outdoor RH
exceeds the setting, ventilation
will not occur.
HC
%
COMFORT HOUSE (FT
2
)
LOW
OFF,
10% – 30% RH
Only available when cFrt is
selected. When the outdoor
RH drops below the setting,
ventilation will not occur.
When all Set Up Menu options have been entered, the control will
display donE.
English 9

MODEL 8142 – TEST MODE
After wiring and set up have been completed, Test Mode can be used to verify that all components in the ventilation system function and that wiring
to the HVAC system fan is correct.
2
3
TABLE 2 – MODEL 8142 TEST MODE MENU
Test Sequence Description
HP
°F
HC
%Shows - - - - °F to indicate that no separate outdoor temperature sensor has been installed. Model 8142 installations do not require a
separate sensor – outdoor temperature is measured by the control's on-board sensor.
tESt shows on the display, the green Fresh Air LED will light and either the damper will open or the power ventilator will turn on
depending on what has been wired to the VENT terminals.
MEASURED REQ’D CONT CFM
FAN
After 15 seconds, the HVAC fan will turn on if it has been wired and set up to do so. The display will show FAN along with tESt.
MIN/
HR
CODE
After 45 seconds Test Mode automatically completes and the display returns to the operating display.
1
Hold for 5 seconds.
10 English

MODEL 8142 – RATER/INSPECTOR VERIFICATION
To verify the ventilation time setting, press the Select button to scroll through the calculated Required Continuous CFM and the Measured CFM for
this installation. If any value does not match the expected value, the Set Up Menu must be entered to change the floor area, number of bedrooms or
measured CFM.
The calculation used for the ventilation time setting is (all calculations compliant with ASHRAE Standard 62.2-2010):
)
Required Continuous CFM
Measured CFM
(
Minutes per Hour = 60 *
Required Continuous CFM = ((Floor Area ft2*.01) + (No. of Bedrooms + 1) *7.5)
Measured CFM is entered during set up and Required Continuous CFM is calculated according to the equation below:
MIN/
HR
CODE
MEAS
REQ
’
D CONT CFM
FAN
MEAS
REQ
’
D CONT
CFM
FAN
MODEL 8142 – SEQUENCE OF OPERATION
“CODE” SETTING
The control will turn on ventilation with a heating, cooling or fan call for the set number of minutes during a one-hour cycle period. If the outdoor
temperature is above the high temperature ventilation limit, ventilation will not occur with a cool or fan call, but if it is below the low temperature
ventilation limit it will occur with a heat call. If the HVAC equipment does not turn on enough to meet the ventilation time within the hour, the control
will turn on ventilation without a call, if the outdoor air temperature is within the high and low ventilation temperature limits. The control will also
turn on the HVAC system blower, if wired and set up to do so.
If the outdoor temperature exceeds the limits set at the end of the first hour, then no additional ventilation will occur for another 60 minutes, and the
cycle period will automatically adjust to four hours. When the ventilator starts again, it will sample the air temperature and if in range, will meet the
set amount of ventilation during the four-hour cycle period. For example, if the Vent Time was set to 25 minutes per hour and the air temperature fell
below the low limit setting ventilation would only occur during a heating call. If the heating only operated for 10 minutes during the hour, the control
will automatically change the cycle period to four hours and work to provide the additional 90 total minutes of ventilation (25 min/hr * 4 hours = 100
minutes, minus the 10 minutes of ventilation that occurred during heating) during the four-hour cycle period.
If the air temperature is still out of range, the control will automatically switch to an 8-hour cycle period, then a 12-hour cycle period and finally a
24-hour cycle period. During 8, 12 and 24 hour cycle periods, the total ventilation time increases to compensate for ventilation effectiveness as defined
in ASHRAE Standard 62.2-2010. When the cycle period automatically adjusts to 24-hours, the control will turn on ventilation to meet the requirements
even if the temperature is outside of the set limits.
“COMFORT” SETTING
The control will turn on ventilation with a heating, cooling or fan call by the HVAC equipment, if the outdoor air temperature is within the high and
low ventilation temperature limits and the outdoor RH is within the high and low RH limits, for the set number of minutes during a one-hour cycle
period. If the HVAC equipment does not turn on enough to meet the ventilation time within the hour, the control will turn on ventilation without a
call, if the outdoor air temperature and indoor RH is within the set limits. The control will also turn on the HVAC system blower, if wired and set up to
do so.
English 11

LIMITED WARRANTY
Your Research Products Corporation Aprilaire® Fresh Air Ventilator is expressly warranted for five (5) years from date of installation to be free from defects in materials or workmanship.
Research Products Corporation’s exclusive obligation under this warranty shall be to supply, without charge, a replacement for any component which is found to be defective within such
five (5) year period and which is returned not later than thirty (30) days after said five (5) year period by you to either your original supplier or to Research Products Corporation, Madison,
Wisconsin 53701, together with the model number and installation date of the ventilator.
THIS WARRANTY SHALL NOT OBLIGATE RESEARCH PRODUCTS CORPORATION FOR ANY LABOR COSTS AND SHALL NOT APPLY TO DEFECTS IN WORKMANSHIP OR MATERIALS
FURNISHED BY YOUR INSTALLER AS CONTRASTED TO DEFECTS IN THE VENTILATOR ITSELF.
IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE SHALL BE LIMITED IN DURATION TO THE AFORESAID FIVE YEAR PERIOD. RESEARCH PRODUCTS
CORPORATION’S LIABILITY FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES, OTHER THAN DAMAGES FOR PERSONAL INJURIES, RESULTING FROM ANY BREACH OF THE AFORESAID
IMPLIED WARRANTIES OR THE ABOVE LIMITED WARRANTY IS EXPRESSLY EXCLUDED. THIS LIMITED WARRANTY IS VOID IF DEFECTS(S) RESULT FROM FAILURE TO HAVE THIS UNIT
INSTALLED BY A QUALIFIED HEATING AND AIR CONDITIONING CONTRACTOR. IF THE LIMITED WARRANTY IS VOID DUE TO FAILURE TO USE A QUALIFIED CONTRACTOR, ALL DISCLAIMERS
OF IMPLIED WARRANTIES SHALL BE EFFECTIVE UPON INSTALLATION.
Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages so the above exclusion or limitations may
not apply to you.
This warranty gives you specific legal rights and you may also have other rights which vary from state to state.
WARRANTY REGISTRATION
Visit us online at www.aprilaire.com to register your Aprilaire product. If you do not have online access, please mail a postcard with your name, address, phone number, email address, product
purchased, model number, date of purchase, and dealer name and address to: Research Products Corporation, P.O. Box 1467, Madison, WI 53701.
Your warranty registration information will not be sold or shared outside of this company.
AprilairePartners.com
P.O. Box 1467
Madison, WI 53701-1467
800.334.6011 F: 608.257.4357
Printed in USA
©2019 Aprilaire – Division of Research Products Corporation
12 English

CONTROLADOR
DEL SISTEMA DE
VENTILACIÓN
TERMINALES
DEL SISTEMA DE
VENTILACIÓN
SOPORTE DE
MONTAJE
SOPORTE DE
MONTAJE
ANILLO DE
SALIDA
ANILLO DE
SALIDA
ANILLO DE
ENTRADA
ANILLO DE
ENTRADA
VENTILADOR DE AIRE FRESCO MODELO 8142 VENTILADOR DE AIRE FRESCO MODELO8142NC
ÍNDICE
INSTRUCCIONES DE SEGURIDAD
ADVERTENCIA
1. El voltaje de 120V puede provocar lesiones graves por descarga eléctrica. Antes de comenzar con el proceso de instalación o de mantenimiento, desconecte
el artefacto. Deje el artefacto desconectado hasta que se complete la instalación.
2. Los bordes filosos pueden causar lesiones graves por cortes. Se debe tener precaución al cortar las aberturas de la cámara y manipular los conductos.
PRECAUCIÓN
1. Lea las instrucciones antes de comenzar con la instalación.
2. Si se instala el artefacto de manera incorrecta puede causar daños a la propiedad o lesiones. Un técnico calificado debe realizar la instalación, el servicio y el
mantenimiento del artefacto.
Instrucciones de seguridad .......................................1
Introducción y declaración de cumplimiento........................2
Especificaciones .................................................2
Instalación del tomacorriente .....................................2
Ubicación y orientación del ventilador .............................3
Instalación del ventilador ........................................3
Instalación del extractor de admisión ..............................4
Instalación de los conductos ......................................4
Modelo 8142NC: cableado para varios controles.....................5
Modelo 8142NC: modo de prueba .................................6
Modelo 8142NC: secuencia de funcionamiento ......................6
Modelo 8142: cableado del control al sistema de HVAC ..............7
Modelo 8142: cómo conectar el control al ventilador.................8
Modelo 8142: funcionamiento .....................................8
Modelo 8142: configuración .......................................9
Modelo 8142: modo de prueba ...................................10
Modelo 8142: verificación del evaluador/inspector...................11
Modelo 8142: secuencia de funcionamiento.........................11
Garantía limitada ...............................................12
LEA Y CONSERVE ESTAS INSTRUCCIONES
Ventilador de aire fresco
modelo 8142 y 8142NC
Instrucciones de instalación y funcionamiento
10012436 B2207655B 6.19 Español 1

ESPECIFICACIONES
TABLA 1: ESPECIFICACIONES
Presión estática
externa* (in de columna
de agua)
Flujo de aire
(pies cúbicos
por minuto)
Eficacia (pies
cúbicos por
minuto/vatios)
0.0 245 3.30
0.2 220 2.96
0.4 190 2.57
0.6 160 2.12
0.8 120 1.69
*Medido a través del ventilador.
Rango de temperatura: De 0°F a 160°F
Voltaje: 120V de CA, 1fase, 60Hz
INTRODUCCIÓN Y DECLARACIÓN DE CUMPLIMIENTO
El ventilador de aire fresco modelo8142 y 8142NC de Aprilaire® está diseñado para incorporar de manera precisa la cantidad correcta de aire del exterior a las
viviendas actuales diseñadas eficientemente. Conduzca la entrada del ventilador a una entrada de aire exterior y conduzca la descarga al sistema de HVAC; luego,
simplemente enchufe la unidad, configure la cantidad de ventilación necesaria y seleccione los límites de temperatura deseados.
Los límites superior e inferior de temperatura se configuran en el sistema de control para evitar incorporar aire del exterior durante los períodos más calurosos del
día. El sistema de control integrado compensará de manera automática el tiempo de ventilación que se pierde al incorporar más aire del exterior. Se cumple con los
requisitos de la norma 62.2-2010 de ASHRAE, ya que el sistema de control agrega tiempo de ventilación, si es necesario, según el porcentaje de tiempo en fracciones
y la efectividad del programa de ventilación. El sistema de control también se asegura que la ventilación se produzca durante no menos de una hora de cada cuatro.
Si se instalan y se configuran de manera adecuada, los ventiladores de aire fresco modelo 8142 y 8142NC cumplirán con los requisitos mecánicos de ventilación de:
Energy Star Certified Homes, versión 3
Indoor airPLUS de la EPA, versión 1
Código residencial internacional (IRC) de 2012/2015
Código internacional de conservación de energía (IECC) de 2012/2015
Comisión de Energía de California, Título24
4.50
10.50
15.00
13.13
6.63
11.88
13.13
SIST. DE CONTROL
NO INCLUIDO EN EL
MODELO 8142NC
90-2003
FIGURA1: DIMENSIONES GENERALES (PULGADAS)
INSTALACIÓN DEL TOMACORRIENTE
Instale un receptáculo estándar NEMA 5-15 conectado a tierra con interruptor que sea adecuado para la ubicación, cerca del lugar donde se instalará el ventilador.
El ventilador cuenta con un cable de 6pies y un enchufe estándar de 5-15P con conexión a tierra. Coloque el interruptor en una ubicación adecuada para permitir que
el usuario controle manualmente el sistema de ventilación mecánica. Utilice la etiqueta provista en la caja para marcar el interruptor como "Ventilación mecánica" o
algo similar para diferenciarlo de los interruptores estándares de salida o luz.
2 Español

UBICACIÓN Y ORIENTACIÓN DEL VENTILADOR
Seleccione una ubicación para instalar el ventilador que se encuentre a menos de 6 pies del tomacorriente en el que enchufará el ventilador. El ventilador se debe
instalar con el anillo redondo de conducto de entrada hacia arriba o abajo, o el anillo ovalado de salida debe mirar hacia arriba. NO instale con el anillo de salida
colocado como se muestra en la FIGURA2E o 2F, o el regulador de contracorriente integral no funcionará adecuadamente.
A B C D E F
60°
MAX
90-2002
FIGURA2: UBICACIÓN Y ORIENTACIÓN DEL VENTILADOR
CORRECTO
PIVOTE DEL REGULADOR
EJE CENTRAL DEL ANILLO
INCORRECTO
8.88
13.44
16.09
90-2004
90-2003
FIGURA4: ORIENTACIÓN DEL ANILLO DE SALIDA
FIGURA3: DIMENSIONES DEL SOPORTE DE MONTAJE (PULGADAS)
INSTALACIÓN DEL VENTILADOR
1. Posicione los soportes de montaje tal como se muestra e instale los
tornillos N.º8 de 1/2" para láminas metálicas que se proporcionan con los
soportes.
2. Coloque el ventilador en una viga o plataforma y utilice los tornillos
N.°10 de 3/4" que se proporcionan para fijarlo en su lugar. Consulte la
FIGURA3.
3. Asegúrese de que el regulador de contracorriente en el anillo ovalado de
salida esté posicionado de tal manera que se abra cuando el ventilador
esté encendido y se cierre por su propia cuenta cuando el ventilador esté
apagado (consulte la FIGURA4). Si es necesario, retire el anillo, rótelo
180º y vuelva a instalarlo.
Español 3

INSTALACIÓN DEL EXTRACTOR DE ADMISIÓN
Instale un extractor hermético con una malla contra pájaros.
Haga un agujero en la pared exterior que sea lo suficientemente grande como para que ingrese un conducto flexible aislado de 6in con una compresión mínima del
aislamiento. Pase el conducto a través del orificio y conecte el conducto flexible al anillo del extractor. Utilice cinta para conductos de buena calidad o una abrazadera de
plástico para fijar el conducto al anillo. Tire de la barrera de vapor y del aislamiento sobre el conducto y péguela al anillo.
IMPORTANTE: se debe sellar el final del aislamiento para evitar que se produzca condensación dentro del aislamiento. Si se utiliza una abrazadera de plástico
para asegurar el aislamiento al anillo del extractor, también coloque cinta al final para sellar y evitar problemas de condensación.
Presione el extractor contra la pared exterior y ajústelo en su lugar con los tornillos; selle todo el perímetro del extractor con sellador.
INSTALACIÓN DE LOS CONDUCTOS
Instale un conducto flexible, aislado de 6in de diámetro desde el anillo de entrada redondo de la unidad al extractor de admisión y desde la salida ovalada de la unidad
hasta el suministro (consulte la FIGURA5) o el lado de retorno (consulte la FIGURA6) del sistema de HVAC. En climas cálidos o secos, instale un conducto desde la
salida del ventilador hasta el lado del suministro del sistema de HVAC.
Si se descarga aire fresco al lado de retorno:
• Se debe instalar un regulador normalmente cerrado accionado por energía modelo6506 en el conducto de admisión.
• Retire el regulador del modelo8142 o 8142NC. Simplemente abra el regulador y presione la paleta para que salga del anillo; luego, retire la paleta.
EXTRACTOR DE
ADMISIÓN DE AIRE
FRESCO CON MALLA
PARTE FINAL DEL HASTIAL,
VIGA PERIMETRAL O
PLAFÓN DEL PORCHE
CONDUCTO DE
ADMISIÓN DE AIRE FRESCO
FLUJO DE AIRE
SISTEMA DE
CALEFACCIÓN/
CLIMATIZADOR
FILTRO
CAJA DE
MEZCLA DE
AIRE DE
RETORNO
VENTILADOR DE AIRE FRESCO
AIRE FRESCO
REGULADOR
MODELO6506
SISTEMA DE
CALEFACCIÓN/
CLIMATIZADOR
FILTRO
CAJA DE
MEZCLA DE
AIRE DE
RETORNO
EXTRACTOR DE
ADMISIÓN DE AIRE
FRESCO CON MALLA
PARTE FINAL DEL HASTIAL,
VIGA PERIMETRAL O
PLAFÓN DEL PORCHE
AIRE FRESCO
VENTILADOR DE AIRE FRESCO
CONDUCTO DE
ADMISIÓN DE AIRE FRESCO
90-2000
90-2000
FIGURA5: INSTALACIÓN TÍPICA PARA ÁTICOS, VENTILADOR DE AIRE FRESCO CONECTADO AL CONDUCTO DE SUMINISTRO
FIGURA6: INSTALACIÓN TÍPICA PARA ÁTICOS, VENTILADOR DE AIRE FRESCO CONECTADO AL CONDUCTO DE RETORNO
4 Español

MODELO 8142NC: CABLEADO PARA VARIOS CONTROLES
El ventilador de aire fresco modelo8142NC se puede conectar al termostato modelo8620 o 8620W de Aprilaire, al sistema de control de IAQ modelos8910, 8910W
o 8920W de Aprilaire, o al controlador digital de ventilación modelo8120A o 8120X. Si el ventilador está conectado por conductos al lado de retorno del sistema de
HVAC y se instala un regulador separado (consulte la FIGURA6 de la página4), es posible que se necesite un transformador adicional si el transformador del sistema
de HVAC no tiene capacidad suficiente para brindar energía a un regulador (10VA requeridos; si es necesario, use la pieza número4010 de Aprilaire). Seleccione el
diagrama que corresponda al control que se usará y si necesita un transformador adicional para un regulador separado. Conecte los controles al equipo de HVAC y a
cualquier otro accesorio del sistema de IAQ de acuerdo con la información que se proporciona con el control.
MÓDULO DE CONTROL DE IAQ:
MODELOS8910, 8910W Y 8920W*
VENTILADOR
DE 24V de CA
C I2 I1 Y O/B RC RG Y2 W2 L T2 T1 S1 S2 W
TERMOSTATO MODELO 8620/8620W*
VENTILADOR
DE 24V de CA
MÓDULO DE
CONTROL DE IAQ:
MODELOS8910,
8910W Y 8920W*
VENTILADOR
DE 24V de CA
M
TRANSFORMADOR
DE 24V de CA, 10VA
24V de CA
120 V de CA
REGULADOR
DEL MOTOR
C I2 I1 Y O/B RC RG Y2 W2 L T2 T1 S1 S2 W
TERMOSTATO MODELO 8620/8620W*
VENTILADOR
DE 24V de CA
TRANSFORMADOR
DE 24V de CA, 10VA
24 VAC
120 VAC
REGULADOR
DEL MOTOR
M
FIGURA 7: CABLEADO DEL SISTEMA DE CONTROL DE IAQ
FIGURA 8: CABLEADO DEL TERMOSTATO
FIGURE7A: CABLEADO AL CONTROL DE IAQ Y AL REGULADOR
FIGURE8A: CABLEADO AL TERMOSTATO Y AL REGULADOR
* El sensor de temperatura exterior se suministra con el sistema de control y se requiere para un control óptimo de la ventilación.
Español 5

SALIDASENTRADAS
ALIMENTACIÓN
GW
CR VENTODT Gf
SIN
USAR
CONTROLADOR DIGITAL DEL SISTEMA DE VENTILACIÓN MODELO 8120X*
VENTILADOR
DE 24V de CA
R
C
Y
W
O
Gs
Gh
VENT
ODT
CONTROLADOR DIGITAL DEL SISTEMA
DE VENTILACIÓN MODELO 8120X*
VENTILADOR
DE 24V de CA
SALIDASENTRADASALIMENTACIÓN
GW
CR VENTODT Gf
SIN
USAR
TRANSFORMADOR
DE 24V de CA, 10VA
REGULADOR
DEL MOTOR
CONTROLADOR DIGITAL DEL SISTEMA DE VENTILACIÓN MODELO*
M
24 V de CA
120 V de CA
VENTILADOR
DE 24V de CA
TRANSFORMADOR DE
24V de CA, 10VA
24 V de CA
120 V de CA
REGULADOR
DEL MOTOR
M
VENT
VENTILADOR
DE 24V de CA
CONTROLADOR
DIGITAL
DEL SISTEMA
DE VENTILACIÓN
MODELO 8120X*
FIGURA 9: CABLEADO DEL MODELO 8120A
FIGURA 10: CABLEADO DEL MODELO 8120X
FIGURE9A: CABLEADO AL MODELO8120A Y AL REGULADOR
FIGURE10A: CABLEADO AL MODELO8120X Y AL REGULADOR
MODELO8142NC: MODO DE PRUEBA
Una vez que la instalación de los conductos y el cableado se haya completado, conecte el ventilador, restablezca la alimentación del sistema de HVAC y asegúrese de
que el interruptor que controla el tomacorriente en el que está enchufado el ventilador (si corresponde) esté encendido.
1. Aplique 24V de CA a los terminales VENT del 8142NC usando el control instalado.
2. Arrancará el soplador del ventilador.
3. Ajuste el control de la ventilación a la configuración deseada.
MODELO8142NC: SECUENCIA DE FUNCIONAMIENTO
Consulte el manual de instalación que se proporciona con el sistema de control que está conectado al modelo 8142NC.
* El sensor de temperatura exterior se suministra con el sistema de control y se requiere para un control óptimo de la ventilación.
6 Español

MODELO 8142: CABLEADO DEL CONTROL AL SISTEMA DE HVAC
AVISO
Desenchufe el sistema de HVAC durante el cableado para evitar que
ocurran cortocircuitos eléctricos.
1. Retire el sistema de control de la placa de montaje tal como se muestra en
la FIGURA 11. Coloque el sistema de control en un lugar seguro hasta que
finalice de realizar todo el cableado.
2. Pase un cable de 6conductores (mínimo) para sistema de calefacción/aire
acondicionado o un cable de 7conductores (mínimo) para aplicaciones de
bomba de calor entre el sistema de control y el sistema de HVAC.
3. Conecte el cable al sistema de HVAC de acuerdo con la FIGURA 12 si está
instalado en un sistema de calefacción/aire acondicionado o de acuerdo con
la FIGURA 13 si está instalado en un sistema de bomba de calor. CONECTOR DEL
SISTEMA DE CONTROL
PLACA DE
MONTAJE DEL
SISTEMA DE
CONTROL
SISTEMA DE CONTROL
CONTROL DEL SISTEMA DE VENTILACIÓN
R
C
Y
W
G
R
C
Y
W
G
TERMOSTATO
EMPALME
DE PLÁSTICO
PARA CABLES
(SUMINISTRADO
EN EL LUGAR)
R
C
Y
W
O
GS
GH
SISTEMA DE
CALEFACCIÓN
R y C = 24V de CA
Y = ENFRIAMIENTO
W = CALEFACCIÓN
GS = ENTRADA DEL VENTILADOR
GH = SALIDA DEL VENTILADOR
VENT
ODT
CONTROL DEL SISTEMA DE VENTILACIÓN
R
C
Y
W1
G
R
C
Y
W
G
TERMOSTATO CON BOMBA DE CALOR
EMPALME
DE PLÁSTICO
PARA CABLES
(SUMINISTRADO
EN EL LUGAR)
O
R y C = 24V de CA
Y = COMPRESOR
W1 = AUX. DE 1 º ETAPA CALEFACCIÓN
O = VÁLVULA DE INV., ENFRIAMIENTO
GS = ENTRADA DEL VENTILADOR
GH = SALIDA DEL VENTILADOR
R
C
Y
W
O
GS
GH
VENT
ODT
BOMBA DE CALOR
O
90-2291
FIGURA 11: RETIRO DEL SISTEMA DE CONTROL DE LA PLACA DE MONTAJE
FIGURA 12: CABLEADO DEL SISTEMA DE CONTROL DE LA VENTILACIÓN A UN SISTEMA DE CALEFACCIÓN
FIGURA 13: CABLEADO DEL SISTEMA DE CONTROL DE LA VENTILACIÓN A UNA BOMBA DE CALOR
Español 7

MODELO 8142: CÓMO CONECTAR EL SISTEMA DE CONTROL AL VENTILADOR
Si el ventilador8142 está conectado al lado de
suministro del sistema de HVAC (consulte la FIGURA5
de la página4), enchufe el conector de control a la
parte trasera del control en la ubicación que se muestra
en la FIGURA14. Pase el cable del conector a través de
los canales en el sistema de control y vuelva a conectar
el sistema de control a la placa de montaje. Cuando
finalice, vuelva a conectar el sistema de HVAC y conecte
el ventilador.
Si el ventilador8142 está conectado por conductos
al lado de retorno del sistema de HVAC y se instala
un regulador separado (consulte la FIGURA6 de la
página4), es posible que se necesite un transformador
adicional (pieza número4010 de Aprilaire) si el
transformador del sistema de HVAC no tiene capacidad
suficiente para brindar energía a un regulador (10VA
requeridos).
1. Corte el enchufe del extremo del conector
de control (consulte la FIGURA11) y retire
aproximadamente 1/4" de aislante del extremo de
cada cable anaranjado.
2. Inserte uno de los cables anaranjados en uno
de los terminales "VENT" y use un empalme de
plástico para conectar el otro cable a un lado del
transformador agregado (consulte la FIGURA15).
3. Conecte con cable el motor del regulador y el
transformador como se muestra en la FIGURA15.
4. Cuando finalice, vuelva a conectar el sistema de
HVAC y conecte el ventilador.
PARTE TRASERA DEL
SISTEMA DE CONTROL
PARTE FRONTAL DEL
SISTEMA DE CONTROL
PLACA DE MONTAJE DEL
SISTEMA DE CONTROL
R
C
Y
W
O
Gs
Gh
VENT
ODT
CONTROL DE VENTILACIÓN8142
24 V de CA
120 V de CA
REGULADOR DEL MOTOR
CABLES ANARANJADOS
DESDE EL INTERIOR DE8142
TRANSFORMADOR
DE 24V de CA, 10VA
M
90-2291
FIGURA 14: CONEXIÓN DEL SISTEMA DE CONTROL AL VENTILADOR
FIGURA15: CABLEADO DE REGULADOR AL 8142
MODELO 8142: FUNCIONAMIENTO
Por lo general, la pantalla aparecerá con luz tenue; el primer botón que se presione encenderá la pantalla al máximo.
MIN/
HR
CODE
Uso del sistema de verificación del
evaluador/inspector. Mantenga
presionado durante 5 segundos para
ingresar al modo de prueba o al menú
de configuración.
Las luces se encienden en color verde
cuando el sistema de ventilación
está encendido.
Muestra la configuración de tiempo del sistema de ventilación (minutos/hora), el modo de funcionamiento (Código
o Comodidad) y si el ventilador del sistema de HVAC se encendió al momento de iniciar el sistema de ventilación.
Se utiliza para anular la configuración
del tiempo de ventilación calculado (6 a
60minutos/hora). Mantenga presionado
para apagar el sistema de ventilación.
Para regresar a la configuración calculada,
complete el menú de configuración.
8 Español
