2 Robby G3
Deutsch Der Schwimmbadreiniger Robby G3
ist wirklich vollautomatisch !
lbenötigt keine Einstellung
lbraucht keine Wartung
larbeitet ohne Strom im Wasser
lbürstet den Bassinboden bis in die Ecken
lbewältigt alle Beckengrössen beliebiger Materialien und
Formgebungen
1.Grenzwerte:
lerforderliche Filterleistung grösser als 4 m3/h
lmaximale Badsteigung bis 20%
lwirtschaftlicher Einsatz in Becken kleiner als 25 m

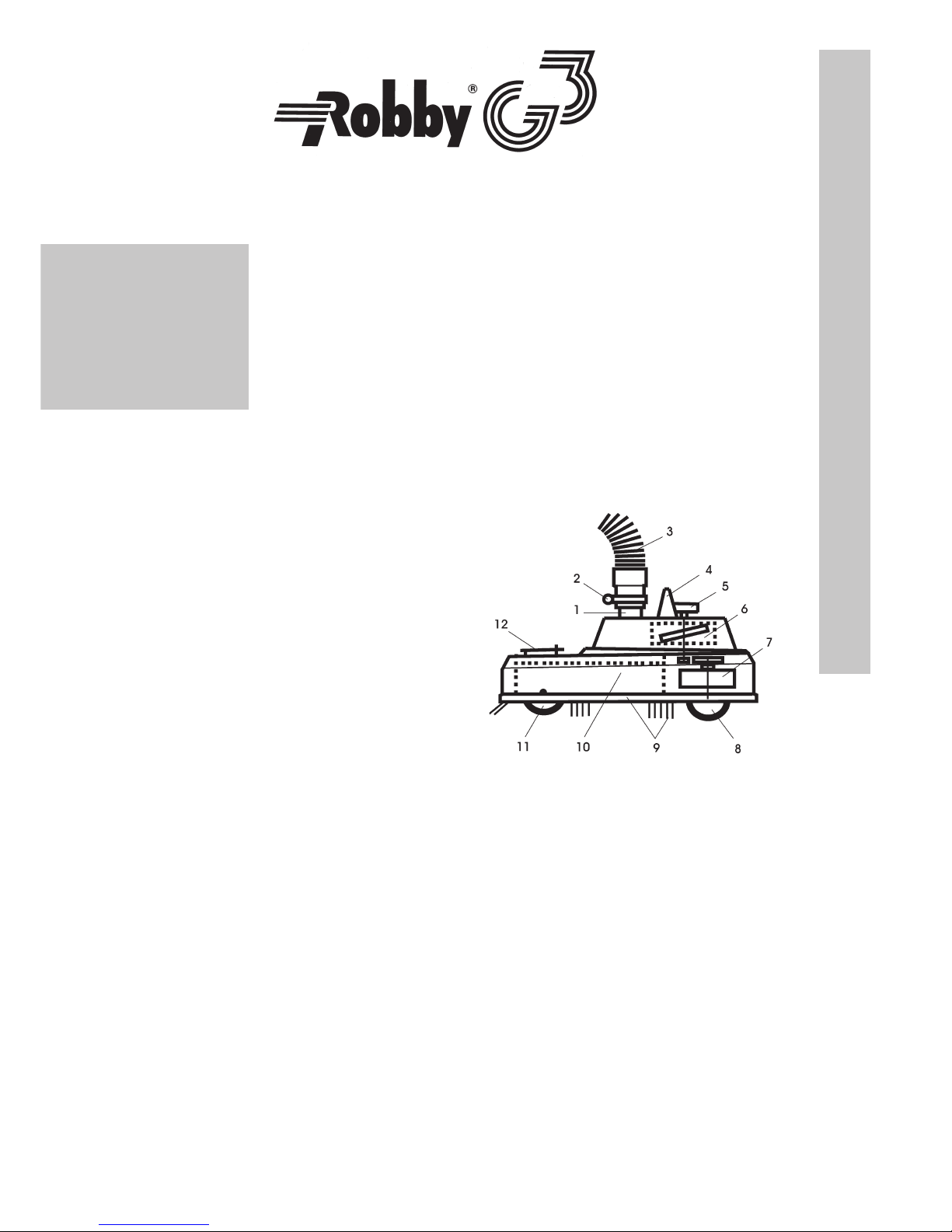

2.Funktionsteile:
1 Steigrohr
2 Schlauchschelle
3 Saugschlauch (nicht im Lieferumfang inbegriffen)
4 Handgriff
5 Drehknopf (Drehzahlmesser)
6 Turbine
7 Getriebe
8 Antriebsrad
9 Boden mit Bürsten
10 Grosser Vorfilter für Grobschmutz
11 Hinterrad
12 Entleerdeckel
3.Inbetriebnahme
1. Skimmerleitung öffnen, Bodenablauf schliessen
2. Saugschlauch (3) auf das Steigrohr (1) des Robby G3 stecken und mit
der Schlauchschelle (2) sichern
3. Robby G3 am Saugschlauch (3) auf den Schwimmbadboden gleiten
lassen
4. Saugschlauch (3) mit Wasser füllen und in den Skimmer oder in den
besonders dafür vorgesehenen Anschluss stecken. (Tipp: Zur Füllung des
Saugschlauches kann man diesen einige Sekunden gegen eine Einlauf-
düse halten, bis beim Robby G3 keine Luftblasen mehr aufsteigen.)
5. Der Robby G3 beginnt mit der Reinigung
4.Reinigung:
Die Reinigungszeit ist von der Grösse und Verschmutzung des Beckens
abhängig. Beispiel: Becken4x8mca.3Stunden
Nach der Reinigung:
1. Saugschlauch aus dem Skimmer, resp. Sauganschluss ziehen
2. Bodenablauf in die ursprüngliche Stellung bringen
3. Robby G3 hochziehen, am Handgriff fassen und nach hinten kippen, so
dass das Wasser über die Entleerungsdeckel (12) ausfliessen kann
4. Von Zeit zu Zeit ist der Vorfilter (10) zu entleeren. Dazu ist der Boden (9)
durch Lösen der 3 Flügelmuttern zu entfernen. Der Schmutz kann mit
einem Gartenschlauch ausgespült werden.
5. Robby G3 nicht im Wasser lagern! Dies beeinträchtigt die Lebensdauer
des Getriebes.
BETRIEBSANLEITUNG

Robby G3 3
Deutsch
5.Garantiebeschränkung
Der Robby G3 ist nicht für den Dauereinsatz konstruiert. Nach 3000...4000
Betriebstunden muss die Antriebsmechanik revidiert werden. Kunden, die
den Robby G3 im Dauerbetrieb eingesetzt haben, müssen mit kürzeren
Serviceintervallen rechnen.
Die Garantie ist auf 3000 Betriebsstunden beschränkt.
Achtung:
Bei Folienbecken mit dünner Folie von 0,5... 0,6 mm ist die Rutschkupplung
am Antriebsrad (8) des Robby G3 auf die schwächste Stufe 1 zu stellen.
Es könnte sonst möglich sein, dass sich bei hohen Wassertemperaturen am
Rand der Folie eine Falte bildet. Schadensersatzansprüche infolge von
Faltenbildung werden abgelehnt!
6.Fehlersuche:
Sollte der Robby G3 nach längerem Gebrauch einmal versagen, müssen
folgenden Punkte vorgängig überprüft werden:
Drehknopf (5) dreht nicht!
lWenn von Hand drehbar, dann siehe «Hinweise»!
lWenn blockiert, dann ist Robby G3 defekt.
Drehknopf (5) dreht, Robby G3 fährt nicht!
lZahnradeingriff beim Antriebszahnrad (8) kontrollieren.
Neue Radeinheit (Pos.161) kann durch Lösen der Mutter (M 5 ) ersetzt
werden.
Robby G3 fährt nur noch im Kreis, im Bogen oder geradeaus!
lDer Robby G3 ist defekt und muss in die Reparatur.
7.Hinweise:
Die minimale Saugleistung zur Sicherstellung des Reinigungseffektes
beträgt 4 m3/h, entspricht 2 Umdrehungen/Sekunde am Drehzahlmesser
(5). Sollte diese Bedingung nicht erfüllt sein, sind die folgenden Punkte zu
überprüfen und zu beheben:
list der Bodenablauf sowie andere parallele Zuleitungen zur Filter-
pumpe wirklich geschlossen?
list der Schwimmbadfilter rückgespült?
list das Pumpenvorfilterkörbchen gereinigt?
list der große Vorfilter (10) im Robby G3 gereinigt?
(siehe Punkt 4 «Nach der Reinigung»)
list der Saugschlauch dicht?
Möglicher Leitungstest:
Während kurzzeitigem Verschliessen des Sauganschlusses durch die Hand
oder mit einem Tennisball, darf von den Düsen kein Wasser einströmen.
Fliesst trotzdem Wasser, sind noch offene parallel liegende Leitungen vor-
handen.
8.Service:
Robby G3 benötigt ausser der Reinigung des Vorfilters (10)
keine Wartung.
Bei defektem Robby G3 (siehe Punkt 6 «Fehlersuche»)
benachrichtigen Sie bitte Ihren Schwimmbadhändler,
oder die Robby-Service -Stelle Ihres Landes.
Achtung:
Robby-Originalverpackung für den Transport aufbe-
wahren! Rücksendungen von der Servicestelle erfogt
aus Sicherheitsgründen nur in der Originalverpackung
und wird bei Nichteinlieferung zusätzlich verrechnet.

4 Robby G3
Le robot nettoyeur Robby G3 travail réellement de
façon automatique!
lIl brosse et aspire le fond du bassin, en particulier les zones très sales,
les coins et les angles
lIl est adapté à toutes les formes de bassin et tous types de revêtement.
Ne necessite pas de réglage particulier
lIl ne nècessite pas d’électricité. Pendant le nettoyage la baignade se
fait en toute securité.
lIl est équipé d’un préfiltre
lIl est capable de fonctionner sous une couverture
1.Limites
lle débit du filtre doit être supérieurà4m
3/h
lla pente du fond du bassin est limitée à 20%
lla longueur maxi du tuyou est de 25m

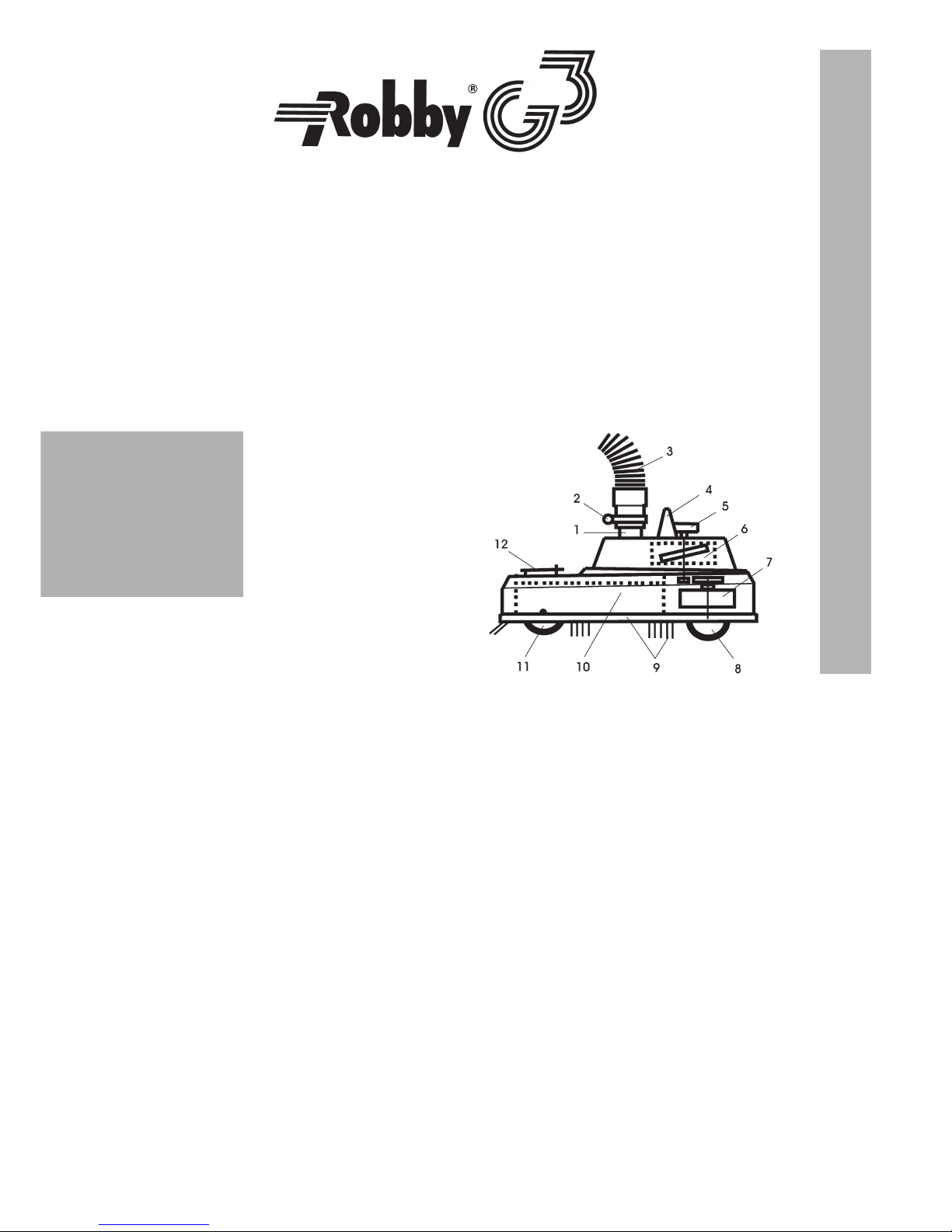

2.Liste des piéces
1 Raccord pour tuyou diam. 38
2 Collier de serrage
3 Tuyou d’aspiration (non livré avec le Robby G3)
4 Poignée
5 Bouton compte tours
6 Turbine
7 Entraînement
8 Roue motrice
9 Fond avec brosse
10 Pré-filtre pour piéger les dépôts grossiers
11 Roue arrière
12 Trappe de vidange
3.Mise en service
1. L’utilisation est très simple. Elle est identique à un balai manuel:
2. Vérifier que le circuit des skimmer est bien ouvert, et que celui de la
bonde de fond est fermé.
3. Brancher le tuyau d’aspiration (3) sur le raccord (1). Grâce au collier
de serrage (2) vous pourrez assurer le maintien du tuyau.
4. Utiliser le tuyau d’aspiration pour descendre le Robby G3 ou fond du
bassin
5. Remplir le tuyau d’aspiration avec de l’eau et brancher le dans le
skimmer, ou sur la prise balai si votre piscine en est équipée (pour
remplir plus rapidement le tuyau, mettez le en face de la buse de
refoulement durant quelques secondes jusqu’à ce qu’il n’y a plus
de bulles d’air qui s’echappent du Robby G3)
6. Le Robby G3 commence le nettoyage la. Si votre appareil avance
trop vite, vous pouvez réduire celle-ci en ouvrant légèrement la vanne
de bond de fond.
Français
INSTRUCTIONS DE FONCTIONNEMENT

Robby G3 5
4.Nettoyage
Le temps de nettoyage dépend de la surface et de l’encassement du
bassin. Ex: basssin8x4menviron 3 heures
Après le cycle de nettoyage:
1. Débrancher le tuyau du skimmer, ou de la prise balai.
2. Remettre la vanne de la bonde de fond en position normale
3. Remonter le Robby G3, le saisir par la poignée et le basculer en arrière,
de façon à ce que l’eau puisse s’écouler par les orifices d’écoulement.
4. Le Robby G3 nécessite que peu d’entretien. Le pre-filtre du Robby G3
doit être nettoyé de temps en temps. Pour cela il faut dévisser les trois
vis papillon qui se trouvent sous l’appareil et le contenu du pré-filtre doit
être déversé et rincé avec un jet d’eau.
Le Robby G3 ne doit pas séjourner dans l’eau!
5.Limite de la garantie
Le Robby G3 n’est pas conçu pour une utilisation illimitée. Aprés 3000
ou 4000 heures, le mécanisme d’entrainement doit être révisé. Si le
Robby G3 est utilisé de façon très intensive, les intervalles de révision doi-
vent être raccourcis. Le garantie du Robby G3 est limitée à 3000 heures
Attention:
Avec un revétement liner de 0,5...0,6 mm il faut régler l’embrayage de
la roue motrice (8) sur la position la plus faible 1. En cas de température
d’eau élevée, un pli peut se former aux abords du mur. Des réclamations
pour formation de plis ne seront pas pris en considération.
6.Recherche de panne
Si le Robby G3 fonctionne mal, il est important de contrôler les points
suivants:
Le bouton compte tour (5) ne tourne pas!
lSi le bouton peut être actionné manuellement, dors il faut se référer ou
chapitre 7.
lSi le bouton est bloqué, alors le Robby G3 est défectueux.
Le bouton (5) tourne, mais le Robby G3 n’avance pas!
lControler l’emboitement des roues dentées ou niveau de la roue
motrice (8). Le mécanisme (pos 161) peut être démonté et remplacé
en enlevant la vis M5.
Le Robby G3 tourne en rond, en courbe ou va tout droit!
lLe Robby G3 est défectueux et doit être réparé
Français
7.Recommandations
Le débit minimal d’aspiration qui assure un bon effect de nettoyage est
de 4 m³/h ceci équivaut deux rotation par seconde du compte tours (5).
Si cette condition n’est pas remplie alors il faut vérifier les points suivants:
lEst-ce que la vanne d’aspiration bonde de fond ainsi que d’autres
vannes d’aspiration parallèles sont bien fermées?
lEst-ce que le filtre est propre?
lEst-ce que le panier du pré-filtre est propre?
lEst-ce que le filtre (10) du Robby G3 est nettoyé?
lEst-ce que le tuyau souple d’aspiration connecté sur le Robby G3 est
bien étanche?
8.Entretion du Robby G3
Hormis le nettoyage du filtre (10), le Robby G3 ne nécessite d’aucun
entretien. Lors d’une panne contacter votre piscinier revendeur.

6 Robby G3
Il nostro pulitore automatico per piscina.
lSpazzola e aspira il fondo della piscina, specialmente i punti cruciali, gli
angoli e i bordi.
lSi può usare per qualsiasi forma e materiale.
lLavora senza corrente. Si può NUOTARE anche durante la sua funzione
senza pericolo.
lHa un prefiltro integrato.
lPulisce anche quando la piscina é coperta.
1. VALORI:
lpotenza del filtro maggiore dei 4 m3/h
lpendenza massima del 20%
lmisura massima della vasca 25 m di lunghezza
2. PEZZI DI FUNZIONAMENTO:
1 Manico di fissaggio
2 Fascetta per tubo flessibile
3 Tubo flessibile (non incluso)
4 Maniglia
5 Monopola (contagiri)
6 Turbina
7 Meccanismo
8 Ruota di trazione
9 Soletta con spazzola
10 Prefiltro per lo sporco
10 più grosso
11 Ruota posteriore
12 Coperchio di scarico
3. MESSA IN FUNZIONE:
Funziona come un aspiratore manuale, é perciò di semplice utilizzo
1. aprire lo skimmer, chiudere lo scarico di fondo
2. tubo flessibile (3) mettere sul tubo (1) del Robby G3 eventualmente
mettere come sicurezza la fascetta (2)
3. Tenerlo al tubo flessibile e farlo scendere sul fondo
4. Riempire il tubo d´acqua e attaccarlo allo skimmer (consiglio: per il
riempimento mettere il tubo per qualche secondo sulla bocchetta
d´immissione fino a quando il Robby G3 non emette più bollicine d´aria).
5. Robby G3 inizia la pulizia
4.PULIZIA:
La durata della pulizia dipende dalla grandezza e dallo sporco della
piscina. Es.: piscina4x8mca.3ore
Dopo la pulizia:
1. Togliere il tubo dallo skimmer, rispettivamente dal
raccordo d’aspirazione.
2. Rimettere la posizione dello scarico
3. Estrare il Robby G3 tenerlo alla maniglia e alzarlo per
far uscire l’acqua dai coperchi di scarico (12).
4. Di tanto in tanto pulire il prefiltro (10). Togliere dal
fondo i 3 dadi ad alette. Si può pulire con la canna d’acqua.
5. Non lasciare il pulitore nell’acqua!
Potrebbe nuocere al meccanismo.
Italiano
INSTRUZIONI PER L’USO

Robby G3 7
Italiano
5. GARANZIA LIMITATA:
Robby G3 non é costruito per un´utilizzazione illimitato.
Dopo 3000-4000 ore di funzionamento occorre una revisione alla trazione
meccanica.
I clienti che lo utilizzano initerrottamente devono effettuare una revisione
ad intervalli minori.
La garanzia é limitata su 3000 ore di funzionamento.
ATTENZIONE:
Per piscine con un rivestimento dallo spessore di 0,5...0,6 mm si deve
cambiare la posizione della ruota di trazione sulla pos. 1
Potrebbe accadere, con temperature dell’acqua elevate, che si formino
delle pieghe.
Non si risponde per eventuali pieghe formate nel rivestimento.
6.CERCASI GUASTO:
Se il Robby G3, dopo l’uso prolungato dovesse incepparsi, controllate
i seguenti punti:
La manopola (5) non gira!
lSe si può girare manualmente guardare punto «INDICAZIONI»!
lSe invece é bloccata, il Robby G3 é rotto.
La manopola (5) gira, ma il Robby G3 non si muove!
lControllare l´incastro della ruota dentata. La nuova ruota (Pos. 161)
può essere sostituita allentando il bullone M5).
Robby G3 gira su se stesso, fa cerchi o va solamente diritto!
lRobby G3 é rotto e deve essere riparato.
7.INDICAZIONI:
L´aspirazione minima (per una pulizia efficace) di 4 m3/h ed equivale
a 2 giri al secondo sul contagiri.
Se queste condizioni non soddisfano, controllare i seg. punti:
lscarico di fondo, tubazioni parallele alla pompa sono chiuse?
lfiltro piscina controlavato?
lcestino del filtro della pompa pulito?
lIl filtro grande del Robby G3 é stato pulito? (v. punto 4 dopo la pulizia)
lil tubo é chiuso ermeticamente?
Eventuale test di potenza
Chiudendo per alcuni secondi il tubo con la mano, o una pallina da
tennis, non dovrebbe entrare acqua dalle bacchette.
Se questo dovesse succedere sono aperte delle tubazioni.
8. SERVIZIO:
Robby G3 non ha bisogno di alcun servizio, tranne la pulizia
del prefiltro.
Per un Robby G3 difettato (v. punto 6) chiamare il vostro
venditore.

8 Robby G3
INSTRUCCIONES DE FUNCIONAMIENTO DEL ROBBY G3
El limpiafondos Robby G3 trabaja realemente de
forma automática.
lLimpia todo el fondo, insistiendo allá dónde más suciedad se deposita:
laterales y esqinas.
lEs adecuado para cualquier tipo de piscina independientemente de
la forma y materiales de construcción, no nesesita programación.
lTrabaja sin corriente. Usted puede bañarse durante la limpieza sin
peligro alguno.
lDispone de un prefiltro propio.
lLimpia incluso bajo cubiertas.
1. Valores límites
lCaudal mínimo de filtración:4m
3/h
lInclinatión máx. : 20% aprox.
lMáximo rendimiento en piscinas no superiores a 25 m. de longitud.
2.Descripción de la piezas
1 Turbo de empalme
2 Brida de sujeción
3 Manguera de aspiración
(no incluida en el suministro)
4 Asa
5 Botón giratorio
(medidor vueltas)
6 Turbina
7 Mecanismo de transmisión
8 Rueda de tracción
9 Base con cepillos
10 Prefiltro para suciedad de
gran tamaño
11 Rueda trasera
12 Tapa de vaciado
3.Puesta en marcha
1. El manejo es muy sencillo. Funciona igual que los limpiafondos
manuales.
2. Abrir la válvula del skimmer y cerrar la valvula de fondo ( en caso de
conectario en la toma del limpiafondos cerrar las válvulas de skimmer
y fondo )
3. Conectar la manguera de aspiración (3) en el tubo de empalme (1),
utilizar la brida de sujeción (2).
4. Coger el Robby G3 por la manguera (3), introducirlo en el agua y dejar
caer lentamente.
5. Lienar la manguera (3) de agua y colocaria posteriormente en el skim-
mer o toma de limpiafondos. (Para el ilenado, se aconseja colocar
la manguera (3) delante de una boquilla de impulsión hasta que no
salgan burbujas del Robby G3).
6. El Robby G3 comienza a limpiar.
Español
INSTRUCCIONES DE USO

Robby G3 9
4.Limpieza
El tiempo de limpieza depende del tamaño de la piscina y de la
suciedad acumulada. Piscinas de 8x4 m aprox. 3 horas.
Después de la limpieza :
1. Sacar la manguera (3) del skimmer
2. Abrir la válvula de fondo
3. Sacar el Robby G3 del agua y tirando con cuidado de la manguera
(3), sacar del agua agarrándolo por el asa (4), volcar hacia atrás de
forma que salga el agua del por las salidas de vaciado (12).
4. De vez en cuando hay que limpiar el prefiltro (10), para ello, retirar la
tapa del fondo (9) desenroscando las 3 palometas, la suciedad se
puede retirar fácilmente con agua a presión.
5. No almacenar el Robby G3 en el agua, ya que se reduce la vida del
mecanismo de transmisión.
5.Limitaciones de la Garantia
El Robby G3 no ha sido construido para funcionar de forma continua.
Después de 3000 a 4000 horas de funcionamiento debe ser revisiado el
mecanismo de tracción. La utilización del Robby G3 de forma contínua
implica una reducción de su vida.
La garantía está limitada a 3000 horas de funcionamiento ó 2 años desde
la fecha de compra.
ATENCIÓN:
En piscinas de liner con gruesos inferiores a 0,5 - 0,6 mm hay que colocar
el embrague de la rueda de tracción (8) en posición 1. De lo contario, se
pueden formar en los bordes arrugas en el folio, debido a altas tempera-
turas del agua. As no se responsabiliza de la aparición de las arrugas.
6. Localización de anomalías
En caso de que después de un largo tiempo el Robby G3 deje de funcio-
nar de forma correcta, deberían ser revisados los siguientes puntos :
Botón giratorio (5) no gira !
lSi se puede girar con la mano, ver apartado “indicaciones”
lSi está bloqueado, el Robby G3 está defectuoso.
Botón giratorio (5) gira pero el Robby G3 no se mueve !
lRevisar la rueda delantera del engranaje (8). La rueda dentada
(Pos. 161) puede ser sustituida aflojando la tuerca (M5)
El Robby G3 sólo se mueve en circulo, en arco ó recto !
lEl Robby G3 es defectuoso y debe ser enviado al Servicio Técnico.
Español
7. Indicaciones
El caudal minimo necesario para garantizar un funcionamiento correcto
es de 4 m3/h y corresponde a 2 giros por segundo del botón giratorio (5).
Si no se cumplen estos requisitos, revisar los siguientes puntos.
¿ Están cerradas las válvulas de fondo u otros conductos paralelos que
estén conectados a la bomba de recirculación?
¿ Está limpio el filtro de la piscina?
¿ Está limpio el prefiltro de la bomba?
¿ Está limpio el prefiltro (10) del Robby G3? Ver punto 4 del apartado
“Limpieza”.
¿ Está obstruida la manguera?
8. Mantenimento
El Robby G3 no precisa mantenimiento alguno excepto la limpieza de
su prefiltro (10). En caso de anomalias (ver apartados6y7)póngase en
contacto con su distribuidor habitual.

10 Robby G3
English
The pool-vacuumer Robby G3 truly works fully automatically!
lBrushes and vacuums the bottom of the pool, most of all the dirty areas
in corners and edges.
lIs made for pools of any shape or size built of any material - needs no
special adjustments.
lWorks without electricity. While the Robby G3 is cleaning, you can have
a safe swim in the swimming-pool.
lHas a built in pre-filter.
lCleans when the pool is covered too.
1. Limitations:
lRequired capacity of the filter should be bigger than 18 gal/min.
lUp to 20% maximal slope of the pool-bottom.
lRuns most economically in pools of a maximum of 25 yd length.
2. Functional parts:
1. Connecting tube
2. Adaptor clamp
3. Suction hose (not included in the delivery package)
4. Handle
5. Turning knob (speed indicator)
6. Turbine
7. Gear unit
8. Driving wheel unit
9. Bottom with brushes
10. Big pre-filter for large debris
11. Back wheel
12. Flaps
3. Using the Robby G3
1.The handling is child’s play. It essentially functions like a manual vacuum.
2. Fully switch the water-flow from the drain to the skimmer
3. Attach the suction hose (3) to the connecting tube (1) of the
Robby G3, and if required, secure it with the adaptor clamp (2).
4. Whilst holding the suction hose (3) let the ROBBY G3 sink to the
pool-bottom.
5. Fill the suction hose (3) with water and plug it into the skimmer or into
the specially provided plug (Hint: To fill the suction hose you can hold it
against an inlet jet-stream for a couple of seconds, until there are no
rising air-bubbles visible anymore).
6. Robby G3 starts to work.
4. Cleaning:
The cleaning-time depends on both the size of the pool and how dirty it is.
For example: Pool of 13x26 ft. approx. 3 hours.
After cleaning:
1. Pull the suction-hose off the skimmer or the suction-plug.
2. Return the drain to its previous position.
3. Drag the Robby G3 out of the water, grab the handle and tilt the
Robby G3 backwards allowing the water to flow out of the Robby G3
through the flaps (12).
4. From time to time the pre-filter 10) needs to be emptied. To do so,
remove the bottom (9) by loosening the 3 wing-nuts. The dirt can be
rinsed off using an ordinary garden-hose.
5. Do not store the ROBBY G3 in water, as this will affect the life span of the
gear unit.
OPERATING INSTRUCTIONS

Robby G3 11
English
5. Warranty limitations:
ROBBY G3 has not been constructed to run permanently.
After 3000 to 4000 working-hours, the gear mechanism
should be serviced. With customers who use the Robby G3
continuously, shorter intervals between services may be
taken into consideration. The warranty is limited to 3000
working hours.
Attention:
In swimming-pools with vinyl-lining of 0.020-0.024 inches, the
Robby’s slide clutch has to be adjusted to the lowest positi-
on 1. Failure to do so could result in the formation of folds at
the pool edges at high temperatures. Any claims for such
swimming-pool damages are void.
6. Troubleshooting:
If after long periods of use the ROBBY G3 should fail to work, please check
the following points:
The turning knob (5) does not turn!
lIf it still can be turned manually, then refer to section 7 «Hints».
lIf unable to turn manually, then the Robby G3 is broken.
The turning knob (5) turns, but the Robby G3 does not run!
lCheck for the correct interlocking position of the cogwheel at the
driving wheel unit (8). It can be replaced by loosening the nut (M5).
If Robby’s movements are restricted to one of: circles, arcs or straight.
lThe Robby G3 has to be repaired.
7. Hints:
To ensure efficient cleaning, the minimal suction-capacity of the pump
should be18 gal/min which is equal to 2 turns per second at the turning
knob (5). If this requirement is not fulfilled, the following points should be
checked:
lHave the drain and other parallel tubes to the filter-pump been closed
properly?
lHas the filter of the swimming-pool been flushed clean?
lIs the small basket of the pump’s pre-filter clean?
lHas Robby’s large pre-filter (10) been cleaned?
(Compare section 4 «After cleaning»).
lIs the suction-hose water-tight? (Check for leaks!)
Possible check of the tubes:
While closing the suction-plug by hand or by a tennis-ball for a short time,
no water must flow into the pool through the jet-streams. If there is some
water flowing, then there must be some parallel tubes open.
8. Service:
Apart the cleaning the pre-filter (10), the Robby G3 needs no maintenan-
ce. If the ROBBY G3 is broken, please contact your swimming-pool retailer
or the ROBBY service centre in your country.
Attention:
Keep the original Robby G3 box for transporting purposes! To prevent
damage, the Robby G3 will only be returned from service centres in
original boxes. In cases, where the original box is not provided by the
customer, the cost of a replacement will be incurred.

12 Robby G3
DE ROBBY G3 BODEMZUIGER WERKT VOLLEDIG
AUTOMATISCH
lBorstelt en zuigt de zwembadbodem, vooral de zwaar belaste hoeken
en randen
lWerkt zonder elektrische stroom
lHeeft een ingebouwde voorfilter
lWerkt ook probleemloos in een afgedekt zwembad
1.UITGANGSPUNTEN:
lMinimale filtercapaciteit: 4 m3/uur
lMaximaal hellingspercentage: 20%
lEconomisch inzetbaar voor prive baden met een max. lengte
van 15 m.
2.HOOFDCOMPONENTEN
1 stijgbuis (aansluiting voor zuigslang inw. Diameter
38 mm)
2 slangklem
3 zuigslang (hoort niet bij de levering)
4 handgreep
5 draaiknop (toerentalindicator)
6 turbine
7 aandrijfmechanisme
8 aandrijfwiel
9 bodemplaat met borstels
10 grofvuilfilter
11 achterwiel
12 leegloop/ontluchtingskleppen
3.INGEBRUIKNAME:
1 De werking is eenvoudig, de machine funktioneert net zoals een hand-
matig te bedienen bodemzuiger.
2 Bevestig de zuigslang 3) op de stijgbuis 1) van de machine en zet deze
vast met de slangklem 2).
3)Laat de Robby G3 d.m.v. de zuigslang in het bad zakken.
4)Vul het restant van de zuigslang met water door deze vertikaal naar
beneden de duwen, lucht zal dan uit de slang verdwijnen.
5 Sluit het zuigslangeinde met behulp van een snelkoppeling aan op de
bodemzuigeraansluiting (onder water) en draai de afsluiter van deze
leiding open. Indien geen apart onderwaterzuigpunt aanwezig is moet
het uiteinde van de slang aangesloten worden op de zuigplaat van
een skimmer.
6 Wanneer e.e.a. correct is aangesloten en de circulatiepomp funcio-
neert zal de Robby G3 beginnen te werken.
De draaiknop 5) (met pijlpunt) boven op de zuiger moet minimaal 2
omwentelingen per seconde, maximaal 3 omw. per seconde rond-
draaien, dit is een indicatic dat de zuigkracht en verplaatsingssnelheid
met elkaar in balans zijn. Eventueel moet dit toerental gecorrigeerd
worden met een regelafsluiter.
4.REINIGING
De reinigingstijd hangt af van de grootte van het bad, de zuigcapaciteit
van de installatie en van de vervuiling. Een bad van 4.00 x 8.00 m moet
normaal in ongeveer 3 uur gereinigd kunnen worden.
Nederlands
HANDLEIDING

Robby G3 13
NA GEBRUIK
zuigslang van zuigpunt/skimmer loskoppelen
de Robby G3 voorzichtig omhoog halen met de zuigslang en met de
handgreep 4) uilt het bad halen.
houd de machine (op de rand van het bad) goed achterover zodat het
water via de leegloop-kleppen 12) kan ontsnappen.
voorfilter controleren op vervuiling (bodemplaat 3) verwijderen), indien
nodig schoonspoelen onder de waterkraan, bodemplaat monteren.
laat de Robby G3 NOOIT in het bad staan wanneer deze niet gebruikt
wordt. De levensduur zal anders korter worden door de invloed van het
zwemwater op de materialen van de machine.
5. GARANTIEBEPERKINGEN
De Robby G3 is voor prive-zwembaden ontwikkeld en niet voor continue
gebruik geschikt. Na 3000 - 4000 bedrijfsuren moet het aandrijfmechanis-
me gerevideerd worden.
De garantie is tot 3000 bedrijfsuren beperkt.
LET OP
Wanneer de Robby G3 in een zwembad met foliebekleding van 0,6 mm
of minder wordt ingezet moet de slipkoppeling van het aandrijfwiel 8)
met de minste voorspanning worden afgesteld door de leverancier/in-
stallateur. Dit om beschadigingen van welke aard dan ook te voorkomen
aan de folic.
GARANTIE-aanspraak in die zin wordt niet geaccepteerd.
6.STORINGEN OPLOSSEN
In geval van niet juist functioneren van de Robby G3 let dan op de
volgende punten:
Draaiknop (5) draait niet:
lAls u de knop gemakkelijk met de hand (met de klok mee) kunt
draaien: Iees de rubriek AANWIJZINGEN.
lBij blokkering is de machine defect.
Draaiknop (5) draait, de Robby G3 verplaatst zich niet:
lTandwielen van aandrfwiel (8) controleren op slijtage, indien nodig
afstellen/repareren.
Machine blijft rondjes draaien/rechtdoor lopen/in een richting lopen:
lMechanisch probleem, laten verhelpen door een vakman.
7.AANWYZINGEN
De minimale zuigcapaciteit moet 4m³/uur zijn om een goed resultaat te
waarborgen. Dit komt overeen met 2 omwentelingen per seconde van
de draaiknop op de machine. Wordt deze rotatiesnelheid niet gehaald
dan moet er op het volgende gelet worden:
lskimmermand/pompmand vervuild? Dan reinigen.
lIs het filter vervuild (geeft de manometer een hoge waarde aan?
Dan filter terugspoelen volgens instructies.
lIs de filterplaat 10) in de Robby G3 vervuild? Dan reinigen volgens
instructies (blok 4).
lIs de zuigslang geknikt, staat de afsluiter van de zuigleiding te weinig
open?
lKnik uit slang halen evt. nieuwe slang monteren.
8.SERVICE
De Robby G3 vraagt in principe weinig onderhoud maar dit hangt
natuurlijk af van de omstandigheden en gebruik.
Advies in deze: Als het bad winterklaar gemaakt wordt geef dan de
Robby G3 mee aan degene die dit bij U verzorgt. Die kan de machine
dan een goede schoonmaak/onderhoudsbeurt geven waardoor
deze de volgende zomer bedrfszeker zal functioneren. Voor U en de
installateur een zorg minder!
Nederlands

14 Robby G3

Robby G3 15

Hersteller/ manufactured by: Ihr Fachhändler/Your Distributor:
aqua solar ag
Industriering 66
CH–4227 Büsserach
Tel. [phone]
Fax [phone]
[email protected]
©atelier mp80, CH–4208 Nunningen 5/2001
