Ariston CUBE S NET 33199126 User manual

CUBE S NET
Wi-Fi Thermostat
ISTRUZIONI DI INSTALLAZIONE ED USO
INSTALLATION AND USER MANUAL
INSTRUCCIONES DE INSTALACIÓN Y USO
INSTRUÇÕES DE INSTALAÇÃO E USO
FELSZERELÉSI ÉS HASZNÁLATI UTASÍTÁS
KURULUM VE KULLANIM TALİMATLARI
INSTRUKCJA INSTALACJI I OBSŁUGI
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
INSTRUCŢIUNI DE INSTALARE ŞI UTILIZARE
33199126
4600600511xx
4600600534xx

2 / IT
1. GENERALITÀ
Grazie per avere scelto Ariston Net, il sistema ideato e prodotto da Ariston per fornire una
nuova esperienza d’uso del proprio sistema di riscaldamento domestico e dell’acqua sani-
taria. Con Ariston Net puoi accendere, spegnere e controllare la temperatura del riscalda-
mento e dell’acqua sanitaria da smartphone o PC, sempre e ovunque tu sia.
Consente di monitorare costantemente i consumi energetici garantendo un risparmio sulla
bolletta del gas e ti avvisa in tempo reale in caso di guasto del generatore di calore.
Inoltre attivando il servizio di teleassistenza, il centro di assistenza potrà risolvere la maggior
parte dei problemi a distanza. Per maggiori informazioni collegati al sito web dedicato ad
Ariston Net: www.ariston.com/it/ariston-net. Oppure chiamaci al numero 0732 63 35 28.
Il nostro Servizio Clienti è a tua disposizione 7 giorni su 7 (dalle 8 alle 20).
ATTENZIONE
Il seguente manuale costituisce parte integrante ed essenziale del prodotto, va conservato
con cura e deve sempre essere allegato al prodotto, anche in caso di trasferimento presso
altro proprietario o utilizzatore, o in caso di impiego presso una dierente applicazione.
Non è consentito utilizzare il prodotto con finalità dierenti da quelle specificate nel presente
manuale. Il produttore non potrà essere ritenuto responsabile di eventuali danni causati da un
uso improprio del prodotto o dal mancato adeguamento dell’installazione alle istruzioni fornite
in questo manuale. Tutte le operazioni di manutenzione sul prodotto devono essere eettuate
esclusivamente da personale qualificato e mediante l’utilizzo esclusivo di ricambi originali.
Il produttore non potrà essere ritenuto responsabile di eventuali danni correlati al mancato ri-
spetto di questa indicazione, il quale potrebbe compromettere la sicurezza dell’installazione.
LEGENDA SIMBOLI:
Il mancato rispetto dell’avvertenza comporta rischio di lesioni, in determinate circo-
stanze anche mortali, per le persone.
Il mancato rispetto dell’avvertenza comporta rischio di danneggiamenti, in determina-
te circostanze anche gravi, per oggetti, piante o animali.
Il produttore non potrà essere ritenuto responsabile di eventuali danni causati da un
2. NORME DI SICUREZZA

IT / 3
uso improprio del prodotto o dal mancato adeguamento dell’installazione alle istru-
zioni fornite in questo manuale.
Non eettuare operazioni che implichino la rimozione dell’apparecchio dalla sua
installazione.
Danneggiamento dell’apparecchio.
Non salire su sedie, sgabelli, scale o supporti instabili per eettuare la pulizia
dell’apparecchio.
Lesioni personali per la caduta dall’alto o per cesoiamento (scale doppie).
Non utilizzare insetticidi, solventi o detersivi aggressivi per la pulizia dell’apparec-
chio.
Danneggiamento delle parti in materiale plastico o verniciate.
Non utilizzare l’apparecchio per scopi diversi da quello di un normale uso domesti-
co.
Danneggiamento dell’apparecchio per sovraccarico di funzionamento.
Danneggiamento degli oggetti indebitamente trattati.
Non fare utilizzare l’apparecchio da bambini o persone inesperte.
Danneggiamento dell’apparecchio per uso improprio.
Durante i lavori di pulizia, manutenzione e connessione è necessario isolare l’ap-
parecchio dalla rete di alimentazione staccando la spina dalla presa.
Lesioni personali da folgorazione.
ATTENZIONE!
L’apparecchio può essere utilizzato da bambinni di età non inferiore a 8 anni e da persone
con ridotte capacità fi siche, sensoriali o mentali, o prive di esperienza o della necessaria
conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni
relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad
essere e ettuata dall’utilizzatore non deve essere e ettuata da bambini senza sorveglianza.
ATTENZIONE!
Rischio di esplosione se le batterie vengono sostituite con un tipo non corretto. Le batterie
devono essere smaltite mediante raccolta dierenziata per essere trattate in modo partico-
lare.

4 / IT

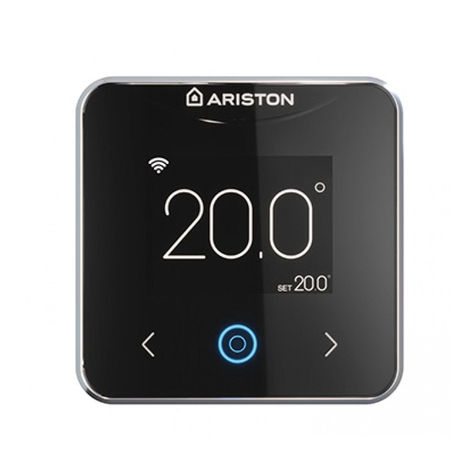

3. CUBE S NET
FRECCIA A SINISTRA:
- ABBASSAMENTO DI UN VALORE
- SCORRI IN ALTO
TASTO CENTRALE (BLU):
- CONFERMA A UNA DOMANDA O SCELTA
FRECCIA A DESTRA:
- AUMENTO DI UN VALORE
- SCORRI IN BASSO
DISPLAY:
- TEMPERATURA INTERNA RILEVATA
- TEMPERATURA INTERNA IMPOSTATA (SET POINT)
LEGENDA:
«» Wi-Fi
«» Inverno
« » Estate
« » Solo riscaldamento
« » Rarescemento
« » OFF (sistema spento)
« » Programmato
« » Manuale
« » Deroga
Per scaricare da internet il manuale di istruzioni completo, vai al seguente link:
www.ariston.com/it/Termoregolazione_Caldaie/cubesnet_ita
« » Funzione Vacanza attiva
« » Indicazione presenza fiamma
« » Temperatura esterna
« » Meteo da internet
« » Funzione AUTO attiva
« » Segnalazione Errore
« » Schermo bloccato
« » Resistenza
auto
SET
20
10 20
20 30
5
0
104 mm19 mm
104 mm

IT / 5
4. INSTALLAZIONE CUBE S NET
L’apparecchio rileva la temperatura ambiente, quindi nella scelta della posizione di installazione
vanno tenuti presenti alcuni accorgimenti. Posizionarlo lontano da fonti di calore (radiatori, raggi
solari, caminetti, ecc.) e da correnti d’aria o aperture verso l’esterno, le quali potrebbero influen-
zarne la rilevazione. Installarlo a circa 1,50 m di altezza dal pavimento.
ATTENZIONE!
L’installazione deve essere eseguita da personale tecnico qualificato.
Prima di eettuare qualsiasi tipo di collegamento togliere
l’alimentazione elettrica al generatore di calore
tramite l’interrutore bipolare esterno.
Installare il prodotto in un ambiente con livelli di
inquinamento normali.
- Fissare la piastra di base (A) del CUBE S NET alla parete e
collegare la coppia di fili sul morsetto per eettuare il
collegamento al generatore di calore tramite BUS .
- Inserire la batteria nell’apposita sede (B).
- Riposizionare il CUBE S NET sulla piastra di base (C)
spingendola delicatamente verso il basso.
A
B
C
Installare CUBE S NET ed attivare i servizi Ariston Net è semplice e veloce:
bastano 3 soli passi!
INSTALLAZIONE
CUBE S NET REGISTRAZIONE ACCOUNT COLLEGAMENTO INTERNET REGISTRAZIONE PRODOTTO
Con “Teleassistenza” (TD) si intende di seguito il servizio orientato al Centro Assistenza Tec-
nica, per svolgere tutte le funzioni di assistenza del prodotto da remoto. Con “Telecontrollo”
(TC) si intende invece il servizio orientato all’utente finale, per monitorare e impostare il suo
prodotto Ariston tramite App per smartphone o il portale web.

6 / IT
5. REGISTRAZIONE ACCOUNT
1. Dopo aver eettuato l’installazione del pro-
dotto, alimentare il sistema. Il CUBE S NET si
accende, Il display visualizza “Seleziona lin-
gua”, seguire passo passo le indicazioni per
le impostazioni di base, che vengono di volta
in volta visualizzate sul display, fino alla richie-
sta di configurazione della rete Wi-Fi.
2. Nel caso la configurazione della rete Wi-Fi
non sia eettuata durante la prima accensio-
ne, accedere al menu « Connectività» , anda-
re su «ON/OFF della rete Wi-Fi» e selezionare
«ON». Il menù connettività visualizza una nuo-
va voce di menu «configurazione rete», sele-
zionarla e seguire passo passo le istruzioni.
• Prima di iniziare la procedura di configurazio-
ne Wi-Fi verificare la disponibilità del servizio
Ariston Net nel proprio paese ed il corretto
funzionamento della propria connessione in-
ternet.
• Scaricare la APP Ariston Net dagli Stores.
Aprire la APP e registrare l’account inserendo
i dati richiesti.
• Entrare nella propria casella di posta elettro-
nica e cliccare sul link contenuto nella mail di
benvenuto per attivare l’account utente.
ATTENZIONE! Ariston Net supporta le seguenti
crittografie per il Wi-Fi: WEP, WPA/WPA2 Personal
6. COLLEGAMENTO INTERNET
E REGISTRAZIONE PRODOTTO
Connettività
Premi per confermare
ON/OFF della rete Wi-Fi
Info Connettività
Riconfigurazione
Livello segnale Wi-Fi
Orario Internet

IT / 7
6.1 Procedura guidata in caso di TELE-CONTROLLO (TC)
con o senza servizio di TELE-ASSISTENZA (TD)
1. Aprire la App, fare log-in con l’account precedentemente creato e seguire le istruzioni fornite
dalla procedura guidata
2. Il prodotto sarà correttamente collegato ad internet e registrato quando:
- il display visualizza l’avvenuta connessione al router ed ad internet
- sulla App compare il messaggio di prodotto registrato con successo.
- il display visualizza la schermata base con l’icona “ ” fissa
3. Da questo momento è possibile controllare il prodotto Ariston da remoto tramite la App per
smartphone o il portale web www.ariston-net.remotethermo.com.
IMPORTANTE:
É possibile utilizzare Ariston Net da più dispositivi contemporaneamente, utilizzando sem-
pre le stesse credenziali di accesso. Per registrare più di un CUBE S NET ad un unico ac-
count utente utilizzare l’apposita funzione all’interno della APP.
6.2 Procedura via browser in caso di sola TELE-ASSISTENZA (TD)
senza TELE-CONTROLLO ( TC)
Aprire le impostazioni di rete del proprio smartphone e selezionare «Remote Gw Thermo»
APRIRE LA APP ARISTON NET,
SENZA FARE IL LOG-IN
E SEGUIRE LA PROCEDURA GUIDATA.
APRIRE IL WEB BROWSER E DIGITARE 192.168.1.1 NELLA
BARRA DEGLI INDIRIZZI. SELEZIONARE LA RETE WIFI ED
INSERIRE LA PASSWORD. SI CONSIGLIA DI NON MODIFICARE
LE IMPOSTAZIONI PRE-DEFINITE
VIA APP VIA BROWSER
IMPORTANTE!
Per le procedure TC e TD descritte nei prossimi paragrafi, si consiglia di lasciare attiva
l’impostazione predefinita DHCP = ON.
L’opzione DHCP = OFF può essere necessaria in caso di reti con IP statico

8 / IT
Il prodotto sarà correttamente collegato ad internet e registrato quando:
• il display visualizza l’avvenuta connessione al router ed ad internet
• il display visualizza la schermata base con l’icona « » fissa.
ATTENZIONE:
Dopo aver confermato la procedura, il proprio dispositivo (smartphone, PC, Tablet...) si di-
sconnetterà automaticamente dalla rete Remote Gw Thermo; il browser potrebbe visualizza-
re una pagina di errore che non dovrà essere presa in considerazione.
6.3 Configurazione non riuscita o da aggiornare
In caso di insuccesso il display del CUBE S NET visualizza l’icona « ». Ripetere le procedure
precedentemente descritte.
La configurazione della rete deve essere ripetuta ogni qual volta si eettui una modifica alla rete
internet dell’abitazione (cambio password, cambio operatore, cambio router).
6.4 Programmazione oraria e visualizzazione orario
Quando Cube S Net, è abbinato ad un modello di generatore di calore che non dispone di oro-
logio interno, è necessario collegarlo ad internet per visualizzare l’orario corrente ed impostare
la programmazione oraria tramite la App Ariston Net.
In mancanza di connessione ad internet orario e programmazione non saranno disponibili fino
a che il collegamento non sarà ripristinato.
LEGENDA:
« AP » Access Point aperto
«» Assenza di connessione al servizio o termostato non configurato correttamente
«» Termostato connesso al router o internet ma non al Cloud
«» Termostato correttamente configurato e connesso ad internet e al Cloud
«» Aggiornamento del software in corso

IT / 9
7. SERIAL NUMBER E INFORMAZIONI WIFI
Tutte le informazioni si trovano nel menu “Connettività”.
Per accedere al menu premere il tasto “ “ sul CUBE S NET e scorrere avanti fino ad arrivare
alla voce « Connettività». Quindi selezionare «informazioni connettività».
8. CENTRI ASSISTENZA ARISTON
I Centri Assistenza Ariston possono accedere alla piattaforma di teleassistenza inserendo le
proprie credenziali sul portale Ariston Net: https://www.ariston-net.remotethermo.com
Per ulteriori informazioni sul servizio contattare il numero verde del Centro di Consulenza Tec-
nica Ariston Thermo.
PRODOTTO CONFORME ALLA DIRETTIVA EU 2012/19/EU-D.Lgs.49/2014 ai
sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49
“Attuazione della direttiva 2012/19/UE sui rifi uti di apparecchiature
elettriche ed elettroniche (RAEE)”
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che
il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di
raccolta dierenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è
possibile consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’ac-
quisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici
con superficie di vendita di almeno 400 m2è inoltre possibile consegnare gratuitamente, senza
obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.
L’adeguata raccolta dierenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclag-
gio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili
eetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è
composta l’apparecchiatura.
Installare il prodotto in un ambiente con livelli di inquinamento normali.

10 / IT
Alimentazione elettrica BUS BridgeNet®
8 to 24V max ; Batteria agli ioni di litio
Batteria 3,7 VDC 500 mAh
Assorbimento elettrico ≤30mA
Temperatura di funzionamento -0 ÷ 40°C
Temperatura di stoccaggio con batteria -10 ÷ 45°C
Temperatura di stoccaggio senza batteria -20 ÷ 70°C
Umidità 20% RH ÷ 80% RH
Accuratezza temperatura +/- 0,5°C
Lunghezza e sezione cavo bus
NOTA: PER EVITARE PROBLEMI DI INTERFERENZE, UTILIZZARE
UN CAVO SCHERMATO O UN DOPPINO TELEFONICO.
max. 50 m
ø min. 0.5 mm²
Classe di isolamento III
Gradi di protezione IP 20
Dimensioni 103mm x 103mm x 19,1mm
Scheda prodotto (solo con sistema Bus BridgeNet)
Nome del fornitore ARISTON
Modello identificativo del fornitore CUBE S NET
Classe del controllo di temperatura V
Contributo ecienza energetica % per il riscaldamento degli ambienti +3%
Aggiungendo una Sonda Esterna o meteo da internet:
Classe del controllo di temperatura
VI
Contributo ecienza energetica % per il riscaldamento degli ambienti +4%
In un sistema a 3 zone con 2 Sensori Ambiente:
Classe del controllo di temperatura
VIII
Contributo ecienza energetica % per il riscaldamento degli ambienti +5%
Specifiche Tecniche

EN / 11
1. OVERVIEW
Thank you for choosing Ariston Net, the system designed and manufactured by Ariston to
provide a whole new experience in using a domestic heating and water system. Ariston Net
allows you to start, stop and check the temperature of domestic heating and water anytime,
anywhere from a smartphone or PC.
It constantly monitors energy consumption to cut your gas bills and notifies you in real time
of boiler malfunctions.
Also, when the teleassistance service is activated, the service centre will be able to solve
most problems remotely. For further information, go to the Ariston Net website: http://www.
ariston.com/uk/ariston-net . Or call us on [phone].
Our Customer Service is available 7 days a week (from 8.00 to 20.00).
WARNING
The following manual is an integral and essential part of the product and must always be kept
with care and attached to the product, even if it is transferred to another owner or user, or
when it is used with a dierent application.
Do not use the product for any purpose other than that specified in this manual. The manufac-
turer is not liable for damage resulting from improper use of the product or failure to install it as
instructed herein. All maintenance on the product must be carried out exclusively by qualified
sta using solely original spare parts.
The manufacturer is not liable for damage resulting from failure to observe this instruction, which
may compromise the safety of the installation.
SYMBOL LEGEND:
Failure to comply with this warning may result in personal injury or even death.
Failure to comply with this warning may result in serious damage to property and
plants or injury to animals.
The manufacturer is not liable for damage resulting from improper use of the product
or failure to install it as instructed herein.
2. SAFETY RULES

12 / EN
Do not perform operations that involve removing the appliance from its installation
location.
Damage to the device.
Do not climb onto chairs, stools, ladders or unstable supports to clean the device.
Personal injuries due to falling from a height or shearing (double stepladders).
Do not use any insecticides, solvents or aggressive detergents to clean the appli-
ance.
Damage to plastic or painted parts.
Do not use the appliance for any purpose other than normal domestic use.
Damage to the appliance caused by operational overload.
Damage to objects caused by improper use.
Do not allow children or inexperienced people to operate the appliance.
Damage to the appliance due to improper use.
During the cleaning, maintenance and connection operations, it is necessary to
isolate the appliance from the mains supply by removing the plug from the mains.
Personal injury due to electrocution.
WARNING!
The appliance can be used by children older than 8 years and by people with reduced phys-
ical, sensory or mental abilities, or who lack adequate experience and the necessary knowl-
edge, provided that they are supervised or have been instructed on how to use the appliance
safely and on the attendant risks.
Children must not play with the appliance. Do not allow unsupervised children to clean or
service the appliance.
WARNING!
There is a risk of explosion if the batteries are replaced by new ones of the wrong type. The
batteries must be disposed of separately from normal waste for special treatment.

EN / 13
3. CUBE S NET
LEFT ARROW:
- DECREMENT A VALUE
- SCROLL UP
CENTRAL BUTTON (BLUE):
- CONFIRM A PROMPT OR SELECTION
RIGHT ARROW:
- INCREMENT A VALUE
- SCROLL DOWN
DISPLAY:
- ROOM TEMPERATURE DETECTED
- ROOM TEMPERATURE SETPOINT
LEGEND:
“” Wi-Fi
“ ” Winter
“ ” Summer
“ ” Heating only
“ ” Cooling
“ ” OFF system o
“ ” Programmed
“ ” Manual
“ ” Override
Use the following link to download the manual:
www.ariston.com/uk/Boiler_Accessories/cubesnet
“” Holiday function enabled
“ ” Flame present indication
“ ” Outdoors temperature
“ ” Internet weather report
“ ” AUTO function enabled
“ ” Error indication
“ ” Screen locked
“ ” Resistance
auto
SET
20
10 20
20 30
5
0
104 mm19 mm
104 mm

14 / EN
A
B
C
4. CUBE S NET INSTALLATION
The device detects the room temperature, therefore several factors should be taken into ac-
count when choosing an installation site. Position the device far from heat sources (radiators,
sunlight, fireplaces, etc.) and from draughts, doorways and windows which could aect the
temperature readings. It should be installed approximately 1.5 metres above the floor level.
WARNING!
Installation should be performed by a qualified technician.
Before making any connections, shut o electrical power to
the boiler with its external two-position switch.
Install the product in a room with a normal level of pollution.
- Secure the CUBE S NET base plate (A) to the wall and
connect the pair of wires to the terminal clamp to hook the
boiler up via the BUS.
- Fit the battery in its compartment (B).
- Restore CUBE S NET on its base plate (C) by pushing it
carefully downwards.
Installing CUBE S NET and activating the Ariston Net services is quick and easy:
it takes just 3 steps!
CUBE S NET
INSTALLATION ACCOUNT REGISTRATION ONLINE PRODUCT REGISTRATION
The term “Teleassistance” (TD) means the Technical Assistance Centre service, which pro-
vides all remote support functions. The term “Telecontrol” (TC) means the end user service
for monitoring and configuring the Ariston appliance with a smartphone app or web portal.

EN / 15
5. ACCOUNT REGISTRATION
1. After you have installed the product, switch
on the heating system. CUBE S NET turns on
and the display reads “Select language”; fol-
low the guided basic configuration procedure
until you are prompted to configure the Wi-Fi
network.
2. If you have not configured the Wi-Fi connec-
tion during the first startup, go to the “Connec-
tivity” menu, select “Wi-Fi ON/OFF” and then
select “ON”. The connectivity menu will dis-
play the new menu option “network configu-
ration”; select this and follow the instructions.
• Before starting the Wi-Fi configuration proce-
dure, check that Ariston Net service is avail-
able in your country and that your internet
connection is on-line.
• Download the Ariston Net app from the
Stores.
Open the app and register your account by
entering the requested information.
• Click on the link in the welcome email to acti-
vate the new account.
WARNING! Ariston Net supports the following
Wi-Fi security protocols: WEP, WPA/WPA2 Personal
6. CONNECTING TO THE INTERNET AND REGISTER-
ING THE PRODUCT
Connectivity
Press to confirm
Wi-Fi ON/OFF
Connectivity information
Reconfiguration
Wi-Fi signal level
Internet time

16 / EN
6.1 Guided procedure for TELECONTROL (TC) with or without the
TELEASSISTANCE (TD) service
1. Open the app, login to your account and follow the guided procedure
2. The product is properly connected to internet and registered if:
- the display indicates a successful connection to the router and internet
- the app displays a message confirming that the product has been registered.
- the display shows the basic screen with the “ ” icon steady
3. You can now control your Ariston appliance remotely using the smartphone app or on the
web portal www.ariston-net.remotethermo.com.
IMPORTANT:
You can use Ariston Net with several devices at once: simply use the same credentials to
log in. The app includes an option for registering more than one CUBE S NET with a single
user account.
6.2 Browser-based procedure for TELEASSISTANCE (TD) without
TELECONTROL ( TC)
Open your smartphone's network settings and select “Remote Gw Thermo”
OPEN THE ARISTON NET APP, LOGIN AND FOLLOW
THE GUIDED PROCEDURE.
OPEN YOUR WEB BROWSER AND ENTER 192.168.1.1 IN THE
ADDRESS BAR. SELECT THE WI-FI NETWORK AND ENTER
THE PASSWORD. WE RECOMMEND LEAVING THE DEFAULT
SETTINGS UNCHANGED
VIA APP VIA BROWSER
IMPORTANT!
When running the TC and TD procedures described below, it is best to
leave the default setting DHCP = ON unchanged.
The setting DHCP=OFF must be selected for networks configured in static IP mode.

EN / 17
The product is properly connected to internet and registered if:
• the display indicates a successful connection to the router and internet
• the display shows the basic screen with the “ ” icon steady.
WARNING:
After confirming the procedure, your device (smartphone, PC, tablet ...) will automatically
disconnect from the Remote GW Thermo network; an error page may appear in the browser
window that can be ignored.
6.3 Configuration unsuccessful or requiring update
If the configuration is not successful, CUBE S NET will display the “ ” icon. Repeat the pro-
cedures described previously.
The network configuration must be repeated every time you make a change to the internet
network in your home (change to password, operator, router).
6.4 Time scheduling and time display
When Cube S Net is combined with a boiler which does not have its own internal clock, it must
be connected to internet to show the current time and configure time scheduling with the Aris-
ton Net app.
If no internet connection is available, the time and time scheduling will not be available.
LEGEND:
“AP” Access Point open
“” No connection to the service or thermostat not configured correctly
“” Thermostat connected to the router or internet but not to the Cloud
“” Thermostat configured correctly and connected to the internet and Cloud
“” Software update in progress

18 / EN
7. SERIAL NUMBER AND WI-FI INFORMATION
This information can be found in the “Connectivity” menu.
To access the menu, press the “ ” button on the CUBE S NET and scroll down to the “Connec-
tivity” option. Then select “Connectivity information”.
8. ARISTON SERVICE CENTRES
Ariston Service Centres can access the Teleassistance platform by entering their credentials on
the Ariston Net Portal: https://www.ariston-net.remotethermo.com
For more information about the service contact the freephone Ariston Technical Consultancy
Centre.
PRODUCT CONFORMING TO EU DIRECTIVE 2012/19/EU and Italian
Legislative Decree 49/2014 in accordance with article 26 of Legislative
Decree of 14 March 2014, no. 49 “Implementation of Directive 2012/19/EU
on waste from electrical and electronic equipment (RAEE)”
The barred wheeled bin symbol appearing on the appliance or on its packaging indicates that
the product must be collected separately from other waste at the end of its useful life. The user
must therefore deliver the decommissioned product to an appropriate local facility for separate
collection of electrotechnical and electronic waste. Alternatively, the appliance to be scrapped
can be delivered to the dealer when purchasing a new equivalent appliance. Electronic products
measuring less than 25 cm can also be delivered for disposal, at no cost, to electronic equipment
retail shops having a surface area of at least 400 m2, without having to purchase other products.
Proper separated collection of the decommissioned appliance for its subsequent recycling, treat-
ment and eco-compatible disposal helps to prevent negative eects on the environment and hu-
man health, besides encouraging reuse and/or recycling of its constituent materials.
Install the product in a room with a normal level of pollution.

EN / 19
Power supply BridgeNet® BUS
8 to 24V max; lithium ion battery
Battery 3.7 VDC 500 mAh
Current draw ≤30mA
Operating temperature -0 to 40°C
Storage temperature with battery -10 to 45°C
Storage temperature without battery -20 to 70°C
Humidity 20% RH to 80% RH
Temperature reading precision +/- 0.5°C
Bus wire length and cross-sectional area
NOTE: TO AVOID INTERFERENCE PROBLEMS, USE A SHIELDED CABLE OR TWISTED PAIR
CABLE.
max. 50 m
ø min. 0.5 mm²
Insulation class III
Protection rating IP 20
Dimensions 103mm x 103mm x 19.1mm
Product card (with BridgeNet bus system only)
Supplier name ARISTON
Supplier identification model CUBE S NET
Temperature control class V
Energy eciency contribution (%) for space heating +3%
With an optional external sensor or internet weather data:
Temperature control class
VI
Energy eciency contribution (%) for space heating +4%
In a system with 3 zones with 2 room sensors:
Temperature control class
VIII
Energy eciency contribution (%) for space heating +5%
Technical specifications

20 / ES
1. GENERALIDADES
Gracias por elegir Ariston Net, el sistema ideado y producido por Ariston para ofrecer una
nueva experiencia de uso de su sistema de calefacción doméstico y de agua sanitaria. Con
Ariston Net se puede encender, apagar y controlar la temperatura de la calefacción y del agua
sanitaria desde un smartphone o un ordenador, en cualquier momento y en cualquier lugar.
El sistema permite monitorizar constantemente los consumos energéticos garantizando un
ahorro en la factura del gas y avisa en tiempo real en caso de fallo del generador de calor.
Además, activando el servicio de teleasistencia, el centro de asistencia podrá resolver la
mayor parte de los problemas a distancia. Para obtener información más detallada al res-
pecto, visite el sitio web dedicado a Ariston Net: www.ariston.com/es/ariston-net. O lláme-
nos al número [phone].
Nuestro servicio al cliente está disponible los 7 días de la semana (de las 8 a.m. a las 8 p.m.)
ATENCIÓN
El siguiente manual es parte integrante y esencial del producto, se debe conservar con cui-
dado y siempre debe acompañar al producto, incluso en caso de cambio de propiedad o de
usuario, o de empleo para otra aplicación.
No utilizar el producto con fines diferentes de aquellos especificados en el manual. El fabricante
no se hace responsable en caso de daños derivados de usos inadecuados del producto o falta
de conformidad de la instalación con las instrucciones contenidas en este manual. Todas las
operaciones de mantenimiento del producto deberán ser ejecutadas exclusivamente por perso-
nal cualificado y con el empleo de repuestos originales exclusivamente.
El fabricante no se hace responsable en caso de daños derivados del incumplimiento de esta
indicación; el incumplimiento podría comprometer la seguridad de la instalación.
LEYENDA DE SÍMBOLOS:
El incumplimiento de la advertencia supone un riesgo de lesiones, en determinadas
ocasiones incluso mortales, para las personas.
El incumplimiento de la advertencia supone un riesgo de daños, en determinadas
ocasiones incluso graves, para objetos, plantas o animales.
2. NORMAS DE SEGURIDAD
