ARMAC RACK ONLINE Series User manual

WERSJA 22/10 | 22/10 VERSION | VERZIÓ 22/10
INSTRUKCJA OBSŁUGI / MANUAL / KÉZIKÖNYV
SERIA RACK ONLINE / RACK ONLINE SERIES / RACK ONLINE SOROZATOK
PL EN HU
INSTRUKCJA OBSŁUGI
AWARYJNEGO SYSTEMU ZASILANIA
UNINTERRUPTED POWER SUPPLY
MANUAL
SZÜNETMENTES TÁPEGYSÉG
HASZNÁLATI UTASÍTÁS
RACK ONLINE UPS
ARMAC RACK ONLINE R/1000I/PF1
ARMAC RACK ONLINE R/2000I/PF1
ARMAC RACK ONLINE R/3000I/PF1

TWOJE ŹRÓDŁO ENERGII | 2
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
1 Ważne instrukcje dotyczące użytkowania urządzenia zasilania awaryjnego (UPS) 3
1 1 Wprowadzenie 3
1 2 Zastosowanie 4
1 3 Ogólne środki ostrożności 4
1 4 Indywidualne środki ostrożności 5
1 5 Transport 5
1 6 Gwarancja 6
1 7 Rozpakowanie i kontrola 6
1 8 Montaż urządzenia 6
1 8 1 Instalacja na nóżkach 6
1 8 2 Instalacja w 19” szafach Rack 7
1 9 Montaż pojedynczego dodatkowego modułu akumulatorów Battery Pack 11
1 9 1 Instalacja Battery Pack’u i zasilacza awaryjnego UPS za pomocą nóżek 11
1 9 2 Instalacja Battery Pack’u i zasilacza awaryjnego UPS w 19” szafie Rack 12
1 10 Montaż wielu dodatkowych modułów akumulatorów Battery Pack 18
1 10 2 Instalacja kilku modułów Battery Pack i zasilacza awaryjnego UPS w 19” szafie Rack 19
1 11 Przechowywanie oraz wentylacja 24
1 12 Zgodność z przepisami 25
2 UPS 26
2 1 Przykładowy wygląd urządzenia 26
2 2 Ustawienia UPS za pomocą wyświetlacza LCD 27
2 2 1 Wprowadzenie 27
2 2 2 Wejście w tryb ustawień 27
2 2 3 Przełączanie ustawień i ich wartości 27
2 2 4 Tryb rozszerzony 27
2 3 Funkcje 27
2 3 1 Cichsze działanie w trybie bateryjnym 27
2 3 2 Automatyczne uruchomienie UPS-a po powrocie zasilania sieciowego (AC) 27
2 3 3 Automatyczne ładowanie baterii w trybie wyłączonym (offline) 27
2 3 4 Ochrona przed przeciążeniem 27
2 3 5 Ochrona przed wyczerpaniem baterii 27
2 3 6 Automatyczny test podczas uruchomienia urządzenia 28
2 3 7 Funkcja „zimnego startu” 28
2 3 8 Funkcja automatycznego testu baterii 28

TWOJE ŹRÓDŁO ENERGII | 3
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
2 3 9 Funkcja zmiany natężenia ładowania akumulatorów 28
2 4 Znaczenie przycisków oraz elementów UPS-a, 29
2 5 Znaczenie elementów na wyświetlaczu LCD 30
2 6 Podłączanie urządzenia do zasilania sieciowego 31
2 7 Podłączanie sprzętu (obciążeń) 31
2 8 Praca 31
2 8 1 Włączanie UPS-a 31
2 8 2 Wyłączanie UPS-a 31
2 9 Tryby pracy 31
2 9 1 Zasilanie sieciowe (AC) 31
2 9 2 Zasilanie bateryjne (DC) 31
2 9 3 Tryb obejścia - Bypass 31
2 10 Porty komunikacyjne UPS 31
3 Baterie 32
3 1 Informacje ogólne oraz serwisowanie 32
3 2 Ładowanie baterii 33
4 Alarm 33
4 1 Sygnały dźwiękowe i ich znaczenie 33
5 Rozwiązywanie problemów 33
5 1 Informacje ogólne 33
5 2 Postępowanie wstępne 33
5 3 Tabela rozwiązywania problemów oraz znaczenie kodów awarii UPS-a 34
6 Dodatkowe oprogramowanie 34
7 Specyfikacja 35
1 Ważne instrukcje dotyczące użytkowania urządzenia zasilania awaryjnego (UPS)
1 1 Wprowadzenie
ZACHOWAJ TĘ INSTRUKCJĘ – Niniejszy zbiór informacji użytkowania modeli UPS ARMAC: R/1000I/PF1,
R/2000I/PF1, R/3000I/PF1 zawierają instrukcje i przepisy, których należy przestrzegać oraz dostosować się
do nich podczas instalacji, użytkowania i serwisowania urządzenia Nie należy korzystać z urządzenia
zasilania awaryjnego przed uważnym przeczytaniem i dostosowaniem się do wszystkich informacji oraz
zaleceń dotyczących bezpieczeństwa zawartych w instrukcji obsługi Zachowaj instrukcję do jej
wykorzystania w późniejszych celach
UWAGA: UPS POSIADA PLOMBĘ GWARANCYJNĄ! ZDJĘCIE, ZERWANIE LUB USZKODZENIE JEJ POWODUJE
UTRATĘ GWARANCJI!

TWOJE ŹRÓDŁO ENERGII | 4
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
1 2 Zastosowanie
•Ten produkt został specjalnie zaprojektowany do pracy z komputerami (PC), laptopami, monitorami
LED/LCD
•Produkt nie jest przeznaczony do pracy z urządzeniami gospodarstwa domowego i nie należy go używać
z urządzeniami takimi jak: suszarki do włosów, lodówki, mikrofalówki, pralki, odkurzacze, wentylatory,
czajniki elektryczne, kuchenki indukcyjne i inne podobne urządzenia Nie podłączaj również elementów
mogących spowodować przeciążenie UPS-a
•Ze względu na charakter pracy UPS-a (pełna fala sinusoidalna podczas pracy w trybie baterii), nadaje
się on do pracy i można go używać z urządzeniami posiadającymi silnik elektryczny bądź grzałkę
np drukarki laserowe, skanery, bramy garażowe oraz wjazdowe, rolety elektryczne, piece centralnego
ogrzewania, pompki, grzałki w terrariach oraz akwariach
•Systemu UPS nie należy używać w systemach podtrzymywania życia lub innych istotnych urządzeniach
krytycznych dla zdrowia
1 3 Ogólne środki ostrożności
•Użytkowanie urządzenia nie wymaga specjalistycznego szkolenia ani uprawnień elektrycznych
•Ten UPS jest przeznaczony do pracy w kontrolowanym środowisku (kontrolowana temperatura oraz
wilgotność, urządzenie powinno pracować wewnątrz budynku, bez zanieczyszczeń przewodzących
[zapylenia, palnych gazów, substancji powodujących korozje etc ])
•Podłącz wszelkie okablowanie w sposób zgodny z obowiązującymi lokalnymi przepisami elektrycznymi
oraz w taki sposób, aby wyeliminować ryzyko nadepnięcia lub potknięcia się o nie
•Używaj tylko kabli zasilających z certyfikatem VDE oraz CE przy podłączaniu obciążeń do UPS
•Wszelka instalacja oraz obwody, w których będzie użytkowany UPS powinny być wykonane zgodnie z
lokalnie obowiązującymi przepisami dotyczącymi elektryczności
•Gniazdo sieciowe powinno być łatwo dostępne oraz znajdować się w pobliżu urządzenia Pamiętaj, aby
podłączyć UPS do gniazda z uziemieniem
•W celu odizolowania dopływu systemu zasilania awaryjnego od gniazda prądu zmiennego, wyjmij
wtyczkę z gniazda elektrycznego
•Nie wolno używać UPS-a do pracy poza znamionowymi wartościami obciążenia
•Nie należy demontować obudowy Wewnątrz urządzenia nie znajdują się żadne części, które mogłyby
być naprawiane przez użytkownika Serwisowanie powierzaj wykwalifikowanemu personelowi
technicznemu
•Podczas trwania gwarancji zabrania się wymiany akumulatorów przez użytkowników urządzenia UPS
•Akumulatory należy wymieniać na akumulatory tego samego typu i o tej samej liczbie
zapieczętowanych komór elektrolitu Serwisowanie akumulatorów powinno być wykonywane lub
nadzorowane przez wykwalifikowany personel posiadający wiedzę z zakresu akumulatorów oraz
wymaganych środków ostrożności
•W celu zapewnienia prawidłowego działania całego systemu UPS, w tym samego urządzenia oraz
baterii wraz z zwiększeniem ich żywotności, zaleca się ładowanie akumulatorów (poprzez prawidłowe
podłączenie urządzenia do zasilania i ustawienie włącznika zasilania na ON) co najmniej raz w przeciągu
pół roku, przez 24 godziny lub do pełnego naładowania, aby uniknąć całkowitego rozładowania baterii
•Baterie powinny być utylizowane zgodnie z obowiązującymi normami oraz przepisami w kraju,
w którym są one użytkowane
UWAGA: RYZYKO PORAŻENIA PRĄDEM!
•Po odłączeniu tego urządzenia od sieci, akumulator UPS-a nadal może podtrzymywać niebezpieczny
poziom napięcia

TWOJE ŹRÓDŁO ENERGII | 5
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
•Modele UPS R/2000I/PF1 oraz R/3000I/PF1 wyposażone są w gniazdo do instalacji dodatkowego
modułu akumulatorów (Battery Pack) Nie dotykaj odsłoniętego złącza gołymi rękoma, ponieważ to
może doprowadzić do porażenia prądem Analogicznie zachowaj ostrożność podłączając drugi koniec
kabla do kompatybilnego gniazda na zestawie akumulatorów (Battery Pack) do UPS
•Urządzenie zawiera szereg baterii (ilość zależy od modelu UPS) o dużej pojemności Nie należy otwierać
obudowy, aby uniknąć ryzyka porażenia prądem Jeśli wymagany jest jakikolwiek przegląd lub wymiana
akumulatora skontaktuj się ze sprzedawcą lub autoryzowanym serwisem
•Pod żadnym pozorem nie łącz obu złącz bateryjnych tego samego Battery Pack’u jednym kablem
połączeniowym Spowoduje to spięcie urządzenia, które doprowadzić może do uszkodzenia sprzętu
lub do zagrożenia życia użytkownika
•Nie wrzucaj, nie otwieraj, nie rozbijaj akumulatorów Zabronione jest wrzucanie baterii do ognia
Wyciek elektrolitu jest szkodliwy dla skóry i oczu Może on być toksyczny
•Nie stawiaj na urządzeniu żadnych pojemników z wodą (np szklanki, butelki etc ) lub z innymi
substancjami, które mogłyby przedostać się do urządzenia, aby uniknąć niebezpieczeństw związanych
z nieprawidłowym obsługiwaniem UPS-a Wewnętrzne zwarcie systemu UPS może prowadzić do
zagrożeń takich jak przepięcia, pożar lub porażenie prądem
•W przypadku wydobywania się dymu z urządzenia jak najszybciej odłącz dopływ zasilania sieciowego
W przypadku pożaru jak najszybciej odłącz dopływ zasilania sieciowego oraz zawiadom straż pożarną
o zaistniałej sytuacji, dzwoniąc pod numer straży obowiązujący w kraju, w którym przebywasz
•NIGDY nie dopuść do sytuacji, w której mogłyby wystąpić jakiekolwiek iskry lub płomienie w pobliżu
UPS-a lub baterii Wystąpienie takiej sytuacji może mieć bardzo negatywne konsekwencje w stosunku
do osób oraz rzeczy znajdujących się w pobliżu
•Producent i dystrybutor nie odpowiadają za jakiekolwiek szkody powstałe w wyniku niewłaściwego
użytkowania i niewłaściwego postępowania z UPS-em (niezgodnego z niniejszą instrukcją)
1 4 Indywidualne środki ostrożności
•W przypadku wymogu serwisowania urządzenia, powinno się ono odbywać lub być nadzorowane przez
osobę posiadającą odpowiednie kwalifikacje do pracy z akumulatorami oraz wiedzę dotyczącą
zachowania właściwych środków ostrożności przy pracy z bateriami
•Podczas serwisowania lub innych czynności, które wymagać będą pracy wewnątrz urządzenia lub
kontaktu z elementami, które mogą być pod potencjalnym napięciem, należy przed dokonaniem tych
czynności przestrzegać następujących zasad bezpieczeństwa:
oZdjąć wszelkie bransoletki, naszyjniki, pierścionki, zegarki lub inne metalowe przedmioty z rąk oraz
szyi
oUżywać narzędzi z izolowanymi uchwytami
•Zawsze przed przystąpieniem do serwisowania UPS-a powinna znajdować się w pobliżu osoba, która
zareagowałaby oraz podjęła odpowiednie czynności w celu pomocy osobie serwisującej w razie
wypadku Osoba serwisująca powinna zawsze umyć ręce po zakończeniu pracy nad urządzeniem
•Podczas serwisowania należy posiadać w pobliżu dużo świeżej wody z mydłem na wypadek kontaktu
skóry, odzieży lub oczu z kwasem akumulatorowym W przypadku takiego kontaktu natychmiast
przemyj miejsce, w którym nastąpił kontakt wodą z mydłem Jeśli kwas przedostał się do oczu
natychmiast przystąp do ich mycia oczu bieżącą zimną wodą przez co najmniej 15 minut i natychmiast
wezwij pomoc medyczną
1 5 Transport
Podczas transportu należy przechowywać UPS-a wyłącznie w oryginalnym opakowaniu w celu ochrony
przed wstrząsami oraz uderzeniami Nie należy wyrzucać opakowania do śmieci

TWOJE ŹRÓDŁO ENERGII | 6
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
1 6 Gwarancja
Utratę uprawnień wynikających z gwarancji powoduje ponadto zdjęcie, uszkodzenie lub zerwanie plomby
znajdującej się na urządzeniu Ponadto gwarancja nie przysługuje w przypadku wystąpienia awarii i wad
wynikających z niewłaściwego użytkowania UPS-a i niewłaściwego postępowania z urządzeniem
(niezgodnego z niniejszą instrukcją) Uszkodzenia mechaniczne są podstawą do odrzucenia reklamacji
1 7 Rozpakowanie i kontrola
Ostrożnie rozpakuj UPS z kartonu transportowego Sprawdź czy następujące elementy znajdują się w
opakowaniu:
•UPS,
•Podstawki, uszy oraz inne elementy montażowe,
•Kabel wejściowy zasilania,
•Kabel RS-232,
•Instrukcja obsługi
W przypadku braku lub uszkodzenia jednego z wymienionych powyżej punktów, należy w miarę możliwości
spisać protokół rozbieżności/braków oraz niezwłocznie powiadomić sprzedawcę oraz przewoźnika o
wystąpieniu takiej sytuacji w tym samym dniu co data dostawy
1 8 Montaż urządzenia

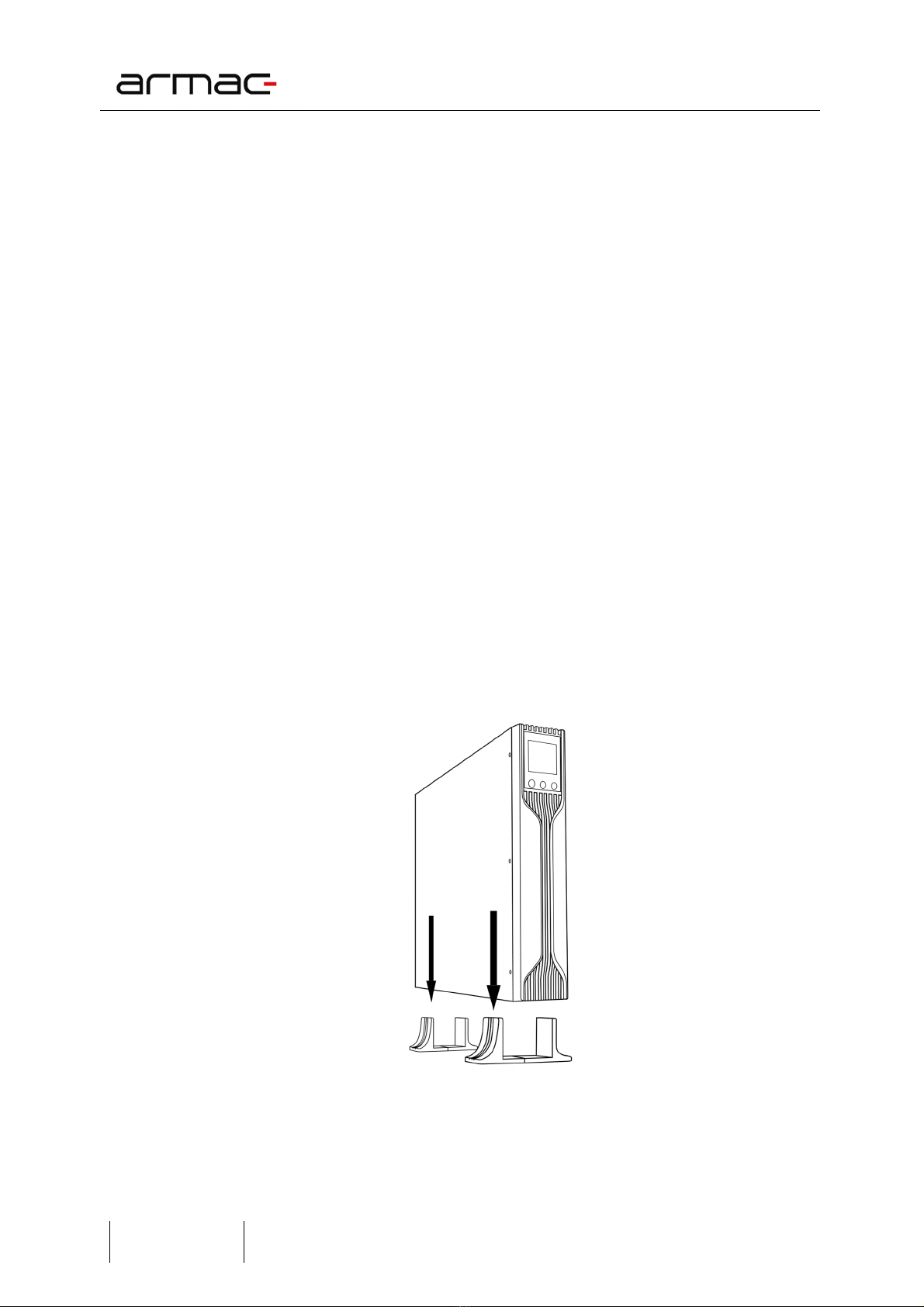

1 8 1 Instalacja na nóżkach
Ta seria zasilaczy awaryjnych UPS wyposażona jest w podstawki do stabilnego montażu na gładkich
powierzchniach płaskich
Poniższe kroki ilustrują cały proces instalacji UPS na nóżkach:
1) Ustaw obie nóżki w linii prostej (z odstępami ok 50cm), na wybranej płaskiej powierzchni
Następnie delikatnie nałóż UPS na wcześniej ustawione podstawki
2) Upewnij się, że UPS jest umieszczony stabilnie na podstawkach Jeśli są one zbyt blisko siebie, należy
je rozsunąć

TWOJE ŹRÓDŁO ENERGII | 7
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
1 8 2 Instalacja w 19” szafach Rack
Tą serię modeli UPS można w prosty sposób zamontować wewnątrz 19” szaf Rack Zarówno sam UPS, jak i
dodatkowy zestaw akumulatorów (Battery Pack) wymagają po 2U wolnego miejsca w szafie serwerowej
Poniższe kroki ilustrują oba sposoby i ich proces instalacji zasilacza awaryjnego UPS w 19” szafach Rack:
Zalecany montaż przy pomocy oddzielnie sprzedawanego zestawu szyn montażowych Rack
- R/0019

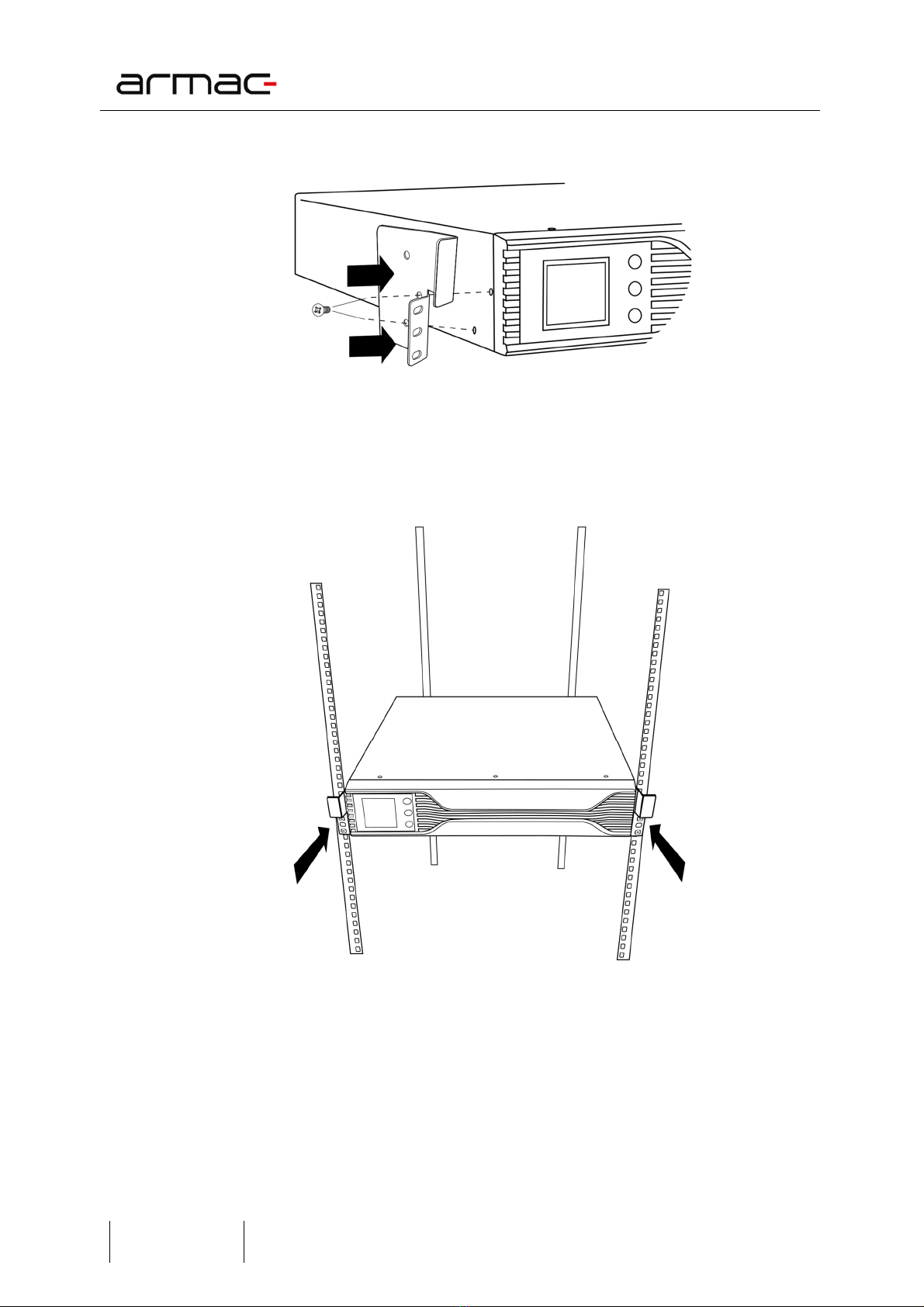

1) Wyrównaj uszy montażowe z otworami na śruby na bokach UPS Armac oraz dokładnie dokręć śruby
2) Zamontuj szyny Rack wewnątrz 19” szafy Rack Przed zamocowaniem szyn, upewnij się, że obie są
na równej wysokości względem siebie Następnie przy użyciu koszyczków montażowych M6,
dokładnie przykręć te elementy montażowe do pionowych szyn montażowych, wewnątrz 19” szafy
Rack

TWOJE ŹRÓDŁO ENERGII | 8
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
3) Wsuń UPS w poziome szyny i ustaw go tak, aby otwory na szynach pokrywały się z tymi na zasilaczu
awaryjnym Armac

TWOJE ŹRÓDŁO ENERGII | 9
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
4) Zablokuj UPS w miejscu przykręcając dokładnie śruby Po wykonaniu tej czynności możliwe jest
podłączanie obciążeń do zasilacza awaryjnego Armac
5) Poprawne wykonanie powyższych kroków jest gwarantem, iż UPS będzie stabilnie zamontowany
wewnątrz 19” szaf Rack Nie zaleca się pomijania którejkolwiek z powyższych czynności, ponieważ
”luźny” UPS może ulec zniszczeniu, uszkodzić sprzęt lub elementy montażowe zainstalowane wewnątrz
szafy Rack
Montaż przy pomocy uszów montażowych
1) Wyrównaj uszy montażowe z otworami na śruby na bokach UPS Armac oraz dokładnie dokręć śruby

TWOJE ŹRÓDŁO ENERGII | 10
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
2) Umieść UPS na wybranej wysokości, upewniając się, iż uszy są na równej wysokości względem
pionowych szyn montażowych Następnie wsuń UPS do środka szafy serwerowej i dokładnie dokręć
2 śruby montażowe M6 do założonych uprzednio 2 koszyczków montażowych M6, po każdej stronie
zasilacza awaryjnego

TWOJE ŹRÓDŁO ENERGII | 11
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
1 9 Montaż pojedynczego dodatkowego modułu akumulatorów Battery Pack
UWAGA: Po poprawnym połączeniu modułu Battery Pack wyświetlacz UPS będzie pokazywał wyłącznie
swój status działania Poziom baterii, obciążenia, napięcia etc dodatkowego modułu Battery Pack nie
zostanie wyświetlony
1 9 1 Instalacja Battery Pack’u i zasilacza awaryjnego UPS za pomocą nóżek
Ta seria zasilaczy awaryjnych UPS wyposażona jest w podstawki do stabilnego montażu UPS oraz modułu
Battery Pack na równych powierzchniach płaskich
1) Za pomocą dołączonych elementów, rozszerz nóżki i umieść je na równej, płaskiej powierzchni
2) Podnieś* UPS i zestaw akumulatorów Battery Pack, a następnie powoli, opuść je pionowo na nóżki

TWOJE ŹRÓDŁO ENERGII | 12
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
3) Odkręć zaślepki i podłącz UPS Armac z Battery Pack, za pomocą dołączonego do BP kabla Unikaj
dotykania złącz gołymi rękoma
4) Upewnij się, że oba urządzenia są stabilne, przed włączeniem UPS Pominięcie tego kroku może
doprowadzić do uszkodzenia urządzeń Po wykonaniu tej czynności możliwe jest podłączanie obciążeń
do zasilacza awaryjnego UPS oraz Battery Pack’u Armac
*Nie zaleca się samodzielnej instalacji modułów Battery Pack i UPS Może to doprowadzić do uszkodzenia
urządzeń i / lub wypadku
1 9 2 Instalacja Battery Pack’u i zasilacza awaryjnego UPS w 19” szafie Rack
Tą serię modeli UPS oraz BP można w prosty sposób zamontować wewnątrz 19” szaf Rack Zarówno sam
UPS, jak i dodatkowy zestaw akumulatorów (Battery Pack) wymagają po 2U wolnego miejsca w szafie
serwerowej
Poniższe kroki ilustrują oba sposoby instalacji, krok po kroku zasilacza awaryjnego UPS oraz modułu BP w
19” szafach Rack:

TWOJE ŹRÓDŁO ENERGII | 13
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
Zalecany montaż przy pomocy oddzielnie sprzedawanego zestawu szyn montażowych Rack
- R/0019

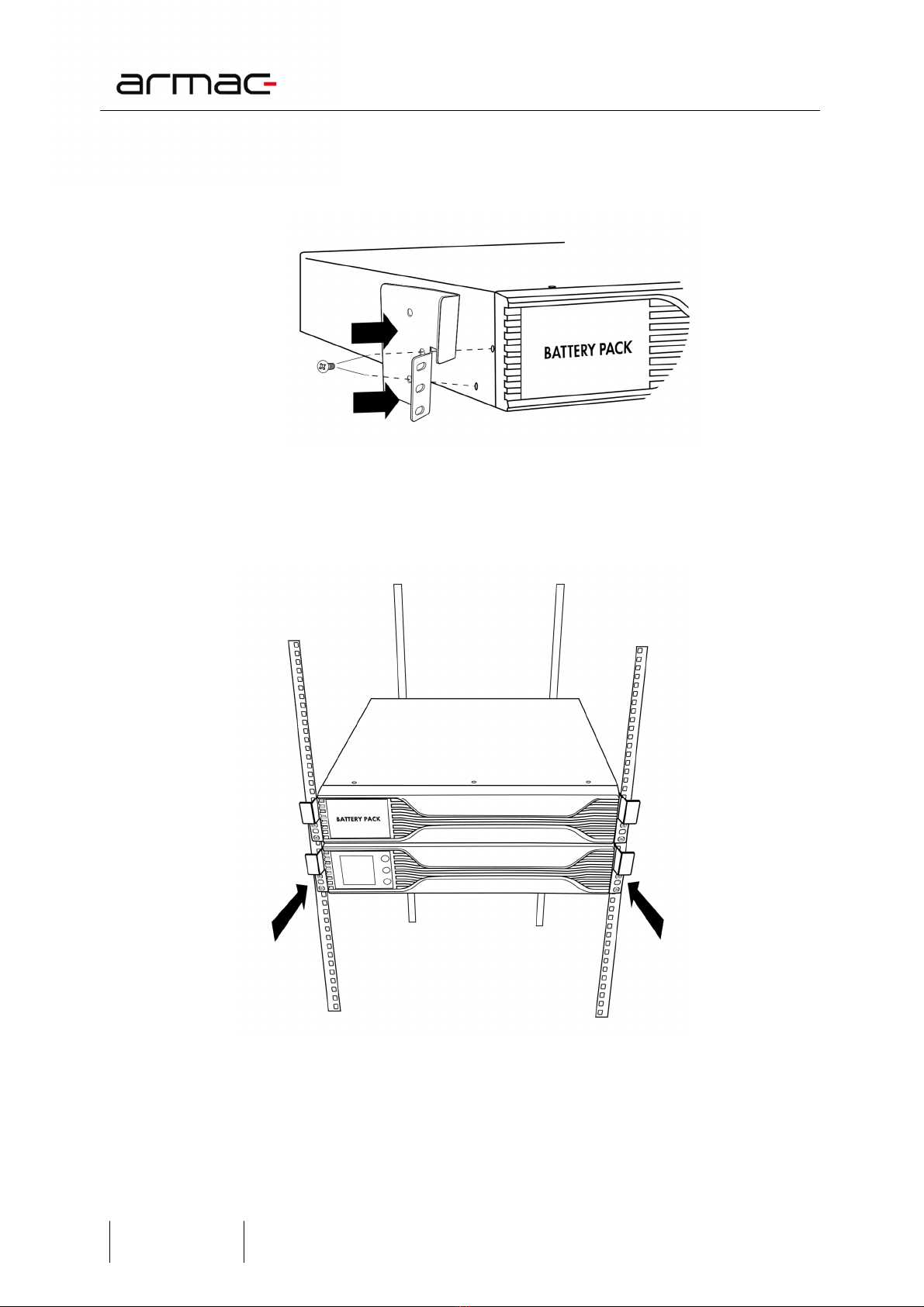

1) Wyrównaj i dopasuj otwory uszów montażowych z otworami na śruby po obu bokach UPS i Battery
Pack Armac Dokładnie dokręć śruby
2) Zamontuj dwa zestawy szyn Rack wewnątrz 19” szafy Rack Przed zamocowaniem szyn, upewnij się,
że są one na równej wysokości względem siebie Następnie przy użyciu koszyczków montażowych
M6, dokładnie przykręć te elementy montażowe do pionowych szyn montażowych, wewnątrz 19”
szafy Rack
3) Wsuń UPS oraz Battery Pack w poziome szyny i ustaw go tak, aby otwory na szynach pokrywały się
z tymi na obu montowanych urządzeniach Armac

TWOJE ŹRÓDŁO ENERGII | 14
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU

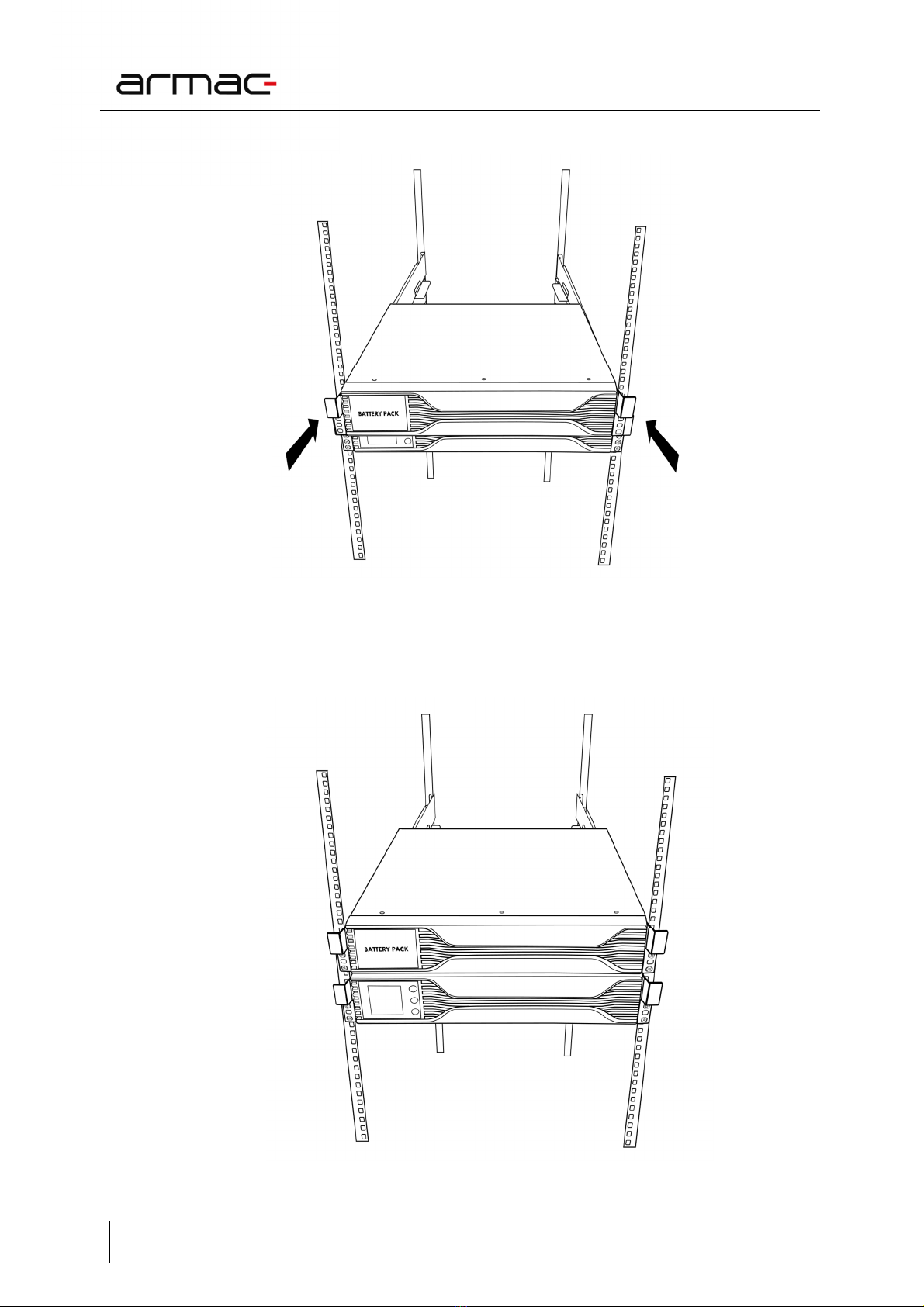

4) Zablokuj UPS oraz Battery Pack w miejscu przykręcając dokładnie śruby

TWOJE ŹRÓDŁO ENERGII | 15
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
5) Połącz UPS z zestawem akumulatorów Battery Pack odpowiednim, dołączonym do BP kablem,
uprzednio odkręcając zaślepki złącz Po wykonaniu tej czynności możliwe jest podłączanie obciążeń
do zasilacza awaryjnego UPS oraz Battery Pack’u Armac
6) Poprawne wykonanie powyższych kroków jest gwarantem, iż urządzenia będą stabilnie
zamontowane wewnątrz 19” szaf Rack Nie zaleca się pomijania którejkolwiek z wspomnianych
czynności, ponieważ ”luźny” UPS lub / oraz Battery Pack może ulec zniszczeniu albo uszkodzić sprzęt
lub elementy montażowe zainstalowane wewnątrz szafy Rack

TWOJE ŹRÓDŁO ENERGII | 16
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
Instalacja przy pomocy uszów montażowych
1) Wyrównaj i dopasuj otwory uszów montażowych z otworami na śruby po obu bokach UPS i Battery
Pack Armac Dokładnie dokręć śruby
2) Umieść UPS oraz BP na wybranej wysokości, upewniając się, iż oba są na równej wysokości
względem pionowych szyn montażowych Następnie wsuń oba urządzenia do środka szafy
serwerowej i dokładnie dokręć 2 śruby M6 do założonych uprzednio 2 koszyczków montażowych
M6, po każdej stronie zasilacza awaryjnego oraz dodatkowego zestawu akumulatorów Battery Pack

TWOJE ŹRÓDŁO ENERGII | 17
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU

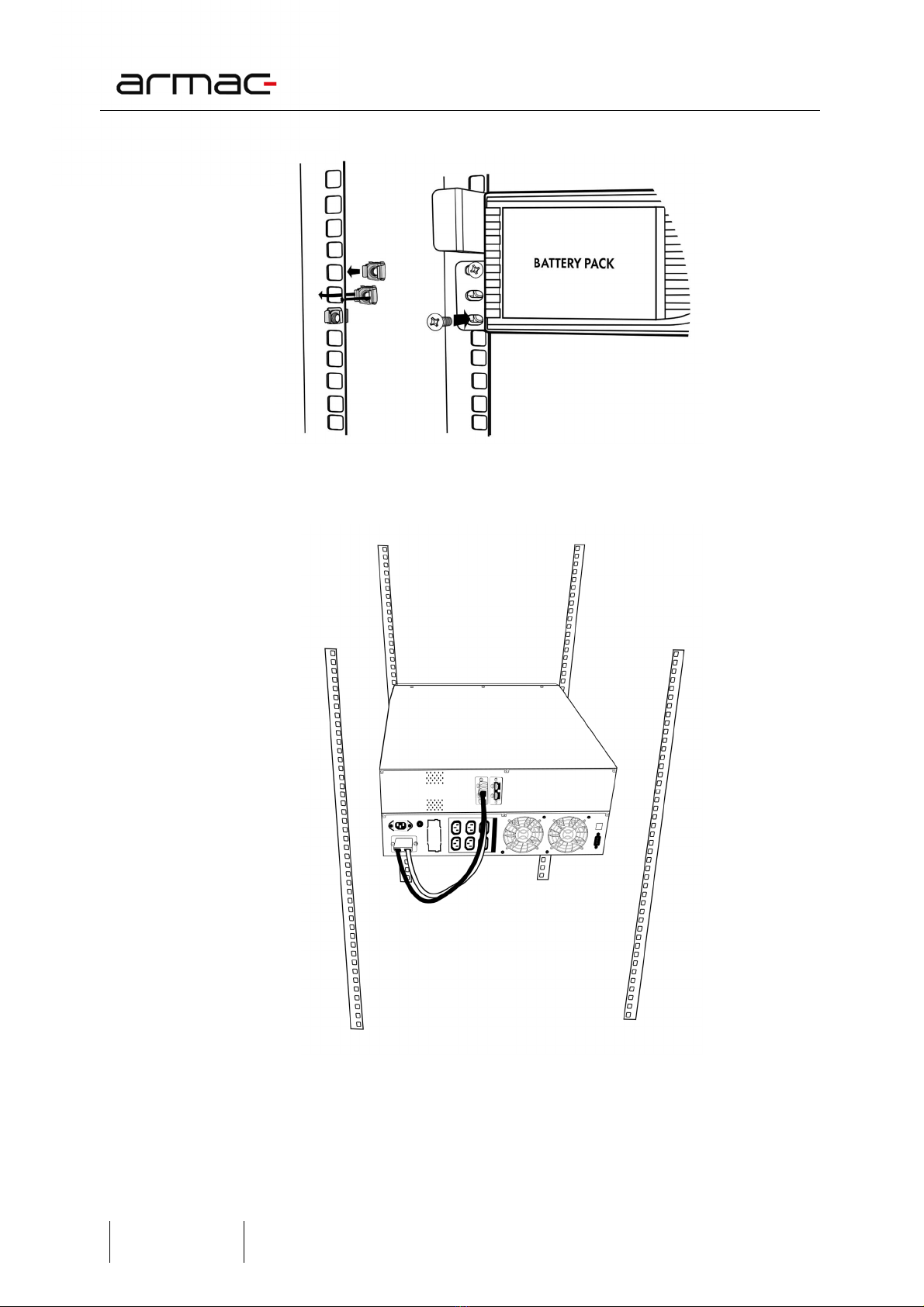

3) Połącz UPS z zestawem akumulatorów Battery Pack odpowiednim, dołączonym do BP kablem,
uprzednio odkręcając zaślepki złącz Po wykonaniu tej czynności możliwe jest podłączanie obciążeń
do zasilacza awaryjnego UPS oraz Battery Pack’u Armac
4) Poprawne wykonanie powyższych kroków jest gwarantem, iż urządzenia będą stabilnie
zamontowane wewnątrz 19” szaf Rack Nie zaleca się pomijania którejkolwiek z wspomnianych
czynności, ponieważ ”luźny” UPS lub / oraz Battery Pack może ulec zniszczeniu albo uszkodzić sprzęt
lub elementy montażowe zainstalowane wewnątrz szafy Rack

TWOJE ŹRÓDŁO ENERGII | 18
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
1 10Montaż wielu dodatkowych modułów akumulatorów Battery Pack
UWAGA: Po poprawnym połączeniu modułu Battery Pack wyświetlacz UPS będzie pokazywał wyłącznie
swój status działania Poziom baterii, obciążenia, napięcia etc dodatkowego modułu Battery Pack nie
zostanie wyświetlony
1 10 1 Instalacja kilku modułów Battery Pack i zasilacza awaryjnego UPS za
pomocą nóżek
Ta seria zasilaczy awaryjnych UPS wyposażona jest w podstawki do stabilnego montażu UPS oraz
modułów Battery Pack na równych powierzchniach płaskich
1) Za pomocą dołączonych elementów, rozszerz nóżkę i umieść ją na równej, płaskiej powierzchni
2) Podnieś* UPS i zestawy akumulatorów Battery Pack a następnie, powoli, upuść je pionowo na nóżki

TWOJE ŹRÓDŁO ENERGII | 19
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
3) Odkręć zaślepki i podłącz UPS Armac z najbliższym Battery Pack, za pomocą dołączonego do BP kabla
Każdy następny moduł akumulatorów podłącz z poprzednim Unikaj dotykania złącz gołymi rękoma
4) Upewnij się, że wszystkie urządzenia są stabilne, przed włączeniem UPS Po wykonaniu tej czynności
możliwe jest podłączanie obciążeń do zasilacza awaryjnego UPS oraz modułów Battery Pack Armac
*Nie zaleca się samodzielnej instalacji modułów Battery Pack i UPS Może to doprowadzić do uszkodzenia
urządzeń i / lub wypadku
1 10 2 Instalacja kilku modułów Battery Pack i zasilacza awaryjnego UPS w 19”
szafie Rack
Zalecany montaż przy pomocy oddzielnie sprzedawanego zestawu szyn montażowych Rack
- R/0019
1) Wyrównaj i dopasuj otwory uszów montażowych z otworami na śruby po obu bokach UPS i
modułów Battery Pack Armac Dokładnie dokręć śruby

TWOJE ŹRÓDŁO ENERGII | 20
INSTRUKCJA OBSŁUGI
|
SERIA RACK ONLINE
PL EN HU
2) Zamontuj po jednym (na każdy UPS i moduł BP) zestawie szyn Rack wewnątrz 19” szafy Rack Przed
zamocowaniem szyn, upewnij się, że są one równej wysokości względem siebie Następnie przy
użyciu koszyczków montażowych M6, dokładnie przykręć te elementy montażowe do pionowych
szyn montażowych, wewnątrz 19” szafy Rack
3) Wsuń UPS oraz moduły Battery Pack w szyny i ustaw je tak, aby otwory na szynach pokrywały się z
tymi na wszystkich montowanych urządzeniach Armac
