Armadillo ARHS5B User manual

5 SHELF STORAGE RACK
ARHS5B
Configuraon I
Configuraon I
Configuración I
Configuraon II
Configuraon II
Configuración II
SCAN FOR ANIMATED
3D INSTRUCTIONS
ESCANEAR PARA
OBTENER
INSTRUCCIONES
ANIMADAS EN 3D
SCANNER POUR
VOIR LES
INSTRUCTIONS
ANIMÉES EN 3D
Assembly Instrucons /
Instrucons de montage /
Instrucciones de armado

2
www.armadillotough.comToll-Free: 888.549.1029 ( 9 AM-5 PM EST, MON-FRI )Email: [email protected]
Rack Safety / Sécurité des racks / Seguridad del estante
YOUR SAFETY AND THE SAFETY
OF OTHERS ARE IMPORTANT
We have provided many important safety messages in this document. Always read and
obey all safety messages.
Please read all instrucons carefully before assembling this product.
For your safety, it’s recommended for two adults to unpack and set up the product.
The unit should be placed standing on a level surface.
Do not use the unit for anything other than the manufacturer’s intended purpose.
Evenly distribute the weight on each shelf.
Do not alter the product in any way as it could compromise the performance of the unit as intended and will
void all warranes.
Load small stable items on the top shelves, heavier and bulkier items should be stored on the lower shelves.
Load unit placing objects from the boom to top. This will ensure stability of overall unit.
DO NOT STAND ON ANY PART OF THIS UNIT OR USE IT AS A LADDER.
VOTRE SÉCURITÉ ET CELLE DES
AUTRES SONT IMPORTANTES
Nous avons fourni de nombreux messages de sécurité importants dans ce document. Lisez
et respectez toujours tous les messages de sécurité.
Veuillez lire aenvement toutes les instrucons avant d'assembler ce produit.
Pour votre sécurité, il est recommandé que deux adultes déballent et installent le produit.
L'appareil doit être placé debout sur une surface plane.
N'ulisez pas l'appareil à d'autres fins que celles prévues par le fabricant.
Réparr uniformément le poids sur chaque étagère.
Ne modifiez pas le produit de quelque manière que ce soit, car cela pourrait nuire à son bon fonconnement
et annulerait toutes les garanes.
Placez les pets objets stables sur les étagères supérieures. Les objets les plus lourds et les plus volumineux
doivent être placés sur les étagères inférieures. Remplissez le meuble en plaçant les objets de bas en haut, ce
qui permet de garanr la bonne stabilité de l'ensemble.
NE VOUS TENEZ SUR AUCUNE PIÈCE DE CET APPAREIL ET NE L'UTILISEZ PAS COMME ÉCHELLE.

3
Use & Care / Ulisaon et entreen / Uso y cuidado
SU SEGURIDAD Y LA SEGURIDAD DE
OTROS SON IMPORTANTES
Hemos proporcionado muchos mensajes de seguridad importantes en este documento.
Siempre lea y obedezca todos los mensajes de seguridad.
Use a so clean cloth that will not scratch the surface when dusng.
Using solvents of any kind on your product may damage the finish.
Do not use any harsh abrasives or chemicals to clean any metal surfaces as it may damage the protecve
coang.
Metal will rust if the finish is scratched or if your product is exposed to excessive humidity, parcularly in salt
water locaons.
Not recommended for outdoor use.
Ulisez un chiffon doux et propre qui ne rayera pas la surface lors du dépoussiérage.
L'ulisaon de solvants de tout type sur votre produit peut endommager la finion.
N'ulisez pas de produits abrasifs ou chimiques puissants pour neoyer les surfaces métalliques, car cela
pourrait endommager le revêtement de protecon.
Le métal peut rouiller si le revêtement de protecon est rayé ou si le produit est exposé à une humidité
excessive, notamment dans des zones où l'eau est salée.
Non recommandé pour une ulisaon en extérieur.
Ulice un paño suave y limpio que no raye la superficie al quitar el polvo.
El uso de solventes de cualquier po en su producto puede dañar el acabado.
No ulizar abrasivos ni productos químicos agresivos para limpiar las superficies metálicas, ya que podría
dañar el revesmiento protector.
El metal se oxida si el acabado se raya o si el producto está expuesto a una humedad excesiva, como en
lugares con agua salada.
No recomendado para uso al aire libre.
Lea atentamente todas las instrucciones antes de montar este producto.
Para su seguridad, se recomienda que dos adultos desempaquen e instalen el producto.
La unidad debe colocarse de pie sobre una superficie nivelada.
No ulice la unidad para nada que no sea el propósito previsto por el fabricante.
Distribuya uniformemente el peso en cada estante.
No modificar el producto de ninguna manera, ya que podría comprometer el rendimiento de la unidad según
lo previsto y anulará todas las garanas.
Los arculos pequeños y estables deben colocarse en los estantes superiores y los más pesados y volumino-
sos deben almacenarse en los estantes inferiores. Disponer los objetos en la unidad de abajo hacia arriba.
Esto asegurará la estabilidad de la unidad en general.
NO SE PARE EN NINGUNA PARTE DE ESTA UNIDAD NI LA USE COMO ESCALERA.
Rack Safety / Sécurité des racks / Seguridad del estante

4
Remove all parts and hardware from the box. Place all items on a carpeted or scratch-free work surface, as
this will avoid damaging parts during assembly. The shipping box can provide an ideal work surface if none is
available.
Use the components list below to idenfy, inventory, and separate each of the components included.
To avoid accidentally discarding small components, do not dispose of any packaging or contents of the
shipping carton unl assembly is complete.
Rerez toutes les pièces et le matériel de la boîte. Placez tous les arcles sur une surface de travail recou-
verte de moquee ou sans rayures, car cela évitera d'endommager les pièces lors de l'assemblage. La boîte
d'expédion peut fournir une surface de travail idéale si aucune n'est disponible.
Ulisez la liste des composants ci-dessous pour idenfier, inventorier et séparer chacun des composants
inclus.
Pour éviter de jeter accidentellement de pets composants, ne jetez aucun emballage ou contenu du carton
d'expédion tant que l'assemblage n'est pas terminé.
Before Assembly / Avant l'assemblage / Antes del armado
Rere todas las partes y piezas de la caja. Coloque todas las piezas en una superficie con alfombra o acolcho-
nada, para evitar dañar las partes durante el armado. La caja del empaque puede ser una superficie ideal de
trabajo si no cuenta con una.
Use los componentes de la siguiente lista para idenficar, hacer el inventario y separar cada uno de los
componentes incluidos.
Para evitar desechar por accidente los componentes pequeños, no se deshaga del embalaje ni de los conteni-
dos del empaque de cartón hasta terminar el armado.
KEEP DRY
MAINTENIR AU SEC
MANTENER SECO
TEAM LIFT
DÉPLACER À PLUSIEURS
EQUIPO DE ELEVACIÓN
WEAR SAFETY GLOVES
PORTER DES GANTS DE SÉCURITÉ
USAR GUANTES DE SEGURIDAD
BEWARE OF TIPPING
RISQUE DE BASCULEMENT
CUIDADO CON QUE VUELQUE

5
Required Tool (Not Included) /
Oul requis (non inclus) / Herramienta requerida (no incluida)
A8 PCS / 8 UDS
10 PCS / 10 UDS
10 PCS / 10 UDS
5 PCS / 5 UDS
4 PCS / 4 UDS
18 PCS / 18 UDS
D
E
FC
B
Configuraon I starts from Page 6. /
La configuraon I commence à parr de la page 6. /
La configuración I comienza en la página 6.
Configuraon II starts from Page 12. /
La configuraon II commence à parr de la page 12. /
La configuración II comienza en la página 12.
Parts / les pièces / Partes

6

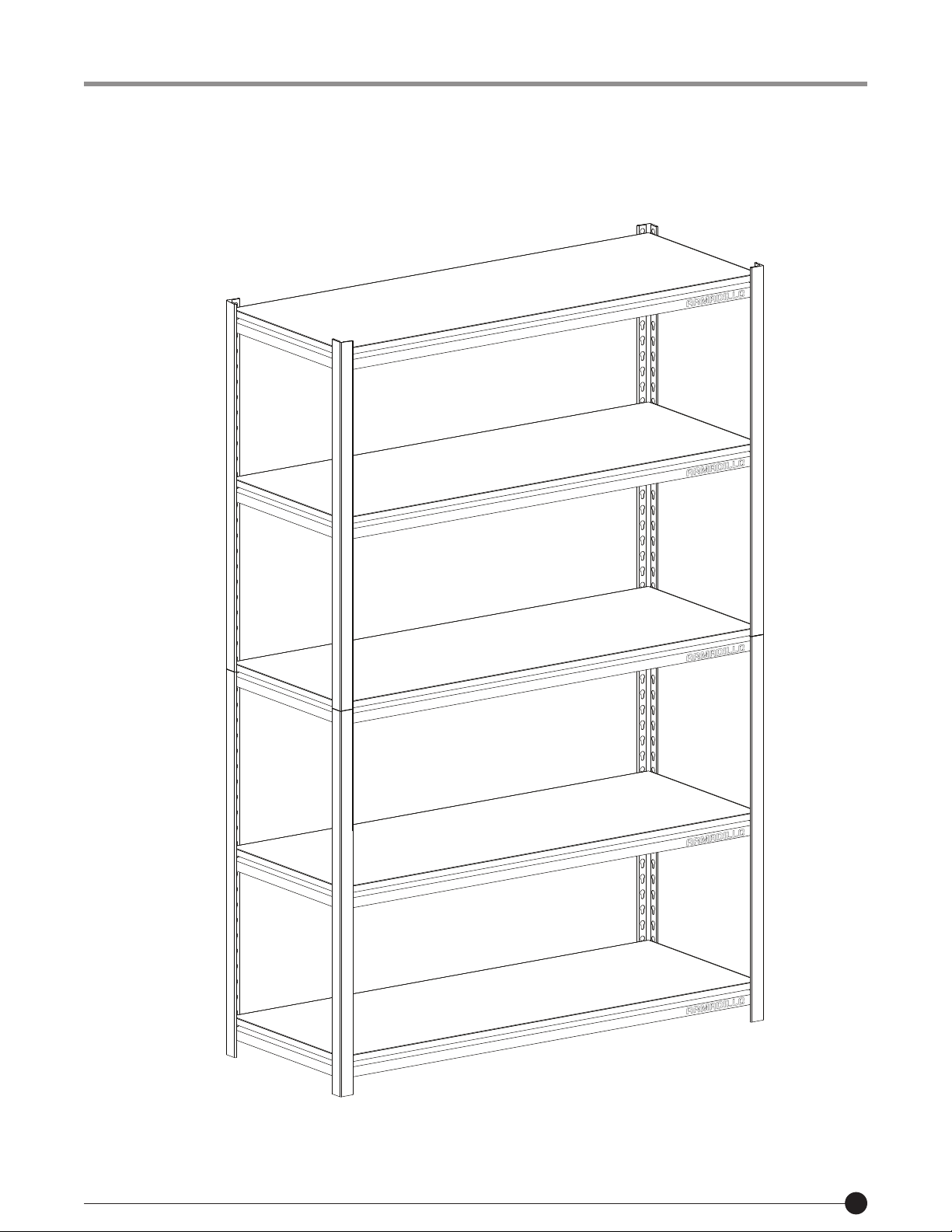

48”W x 24”L x 72”H / 48 po W x 24 po L x 72 po H/ 121.92 cm W x 60.96 cm L x 182.88 cm H
Maximum Capacity per Shelf: 800 lbs (362.9 kg), evenly distributed
Capacité maximale par étagère: 800 lb (362.9 kg), répare uniformément
Capacidad máxima por repisa: 800 lb (362.9 kg), distribuidos uniformemente
Maximum Capacity per Unit: 4000 lbs (1814.4 kg), evenly distributed
Capacité maximale par unité: 4000 lb (1814.4 kg), uniformément répare
Capacidad máxima por unidad: 4000 lb (1814.4 kg), distribuido uniformemente
A
E
E
E
F
B
B
B
B
B
C
C
C
C
C
E
F
F
F
F
F
C
B
B
B
B
B
C
C
C
C
F
F
A
A
A
A
A
A
A
D
D
D
D
D
Configuraon I / Configuraon I / Configuración I

7

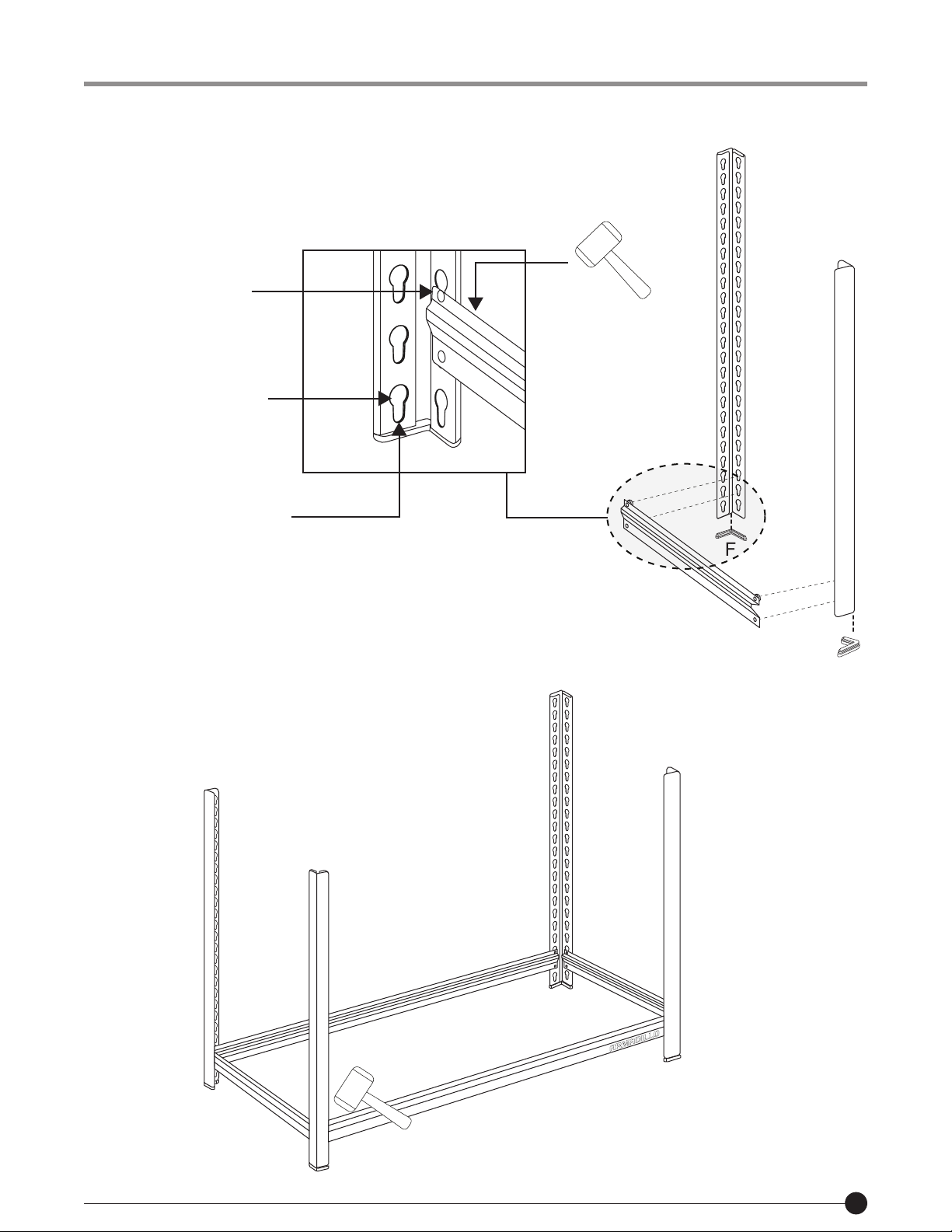

1
A
A
C
Note: Posts are direconal. The slot must point down.
Remarque : les messages sont direconnels. La fente doit pointer vers le bas.
Nota: Las publicaciones son direccionales. La ranura debe apuntar hacia abajo.
Post slot points down
L'emplacement du poteau pointe vers le bas
Publicar puntos de ranura hacia abajo
Skipping ONE slot from
the boom
Sauter UN emplacement à
parr du bas
Saltarse UNA ranura desde
abajo
F
F
2
Tap lightly to seat rivets
Tapoter légèrement pour asseoir les rivets
Golpee ligeramente para asentar los remaches
Repeat for the opposite side.
Répétez pour le côté opposé.
Repita para el lado opuesto.
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado
Tap lightly
Tapotez légèrement
Toca ligeramente
Shelf ledge up
Rebord de l'étagère vers le haut
Repisa del estante hacia arriba
B
B

8

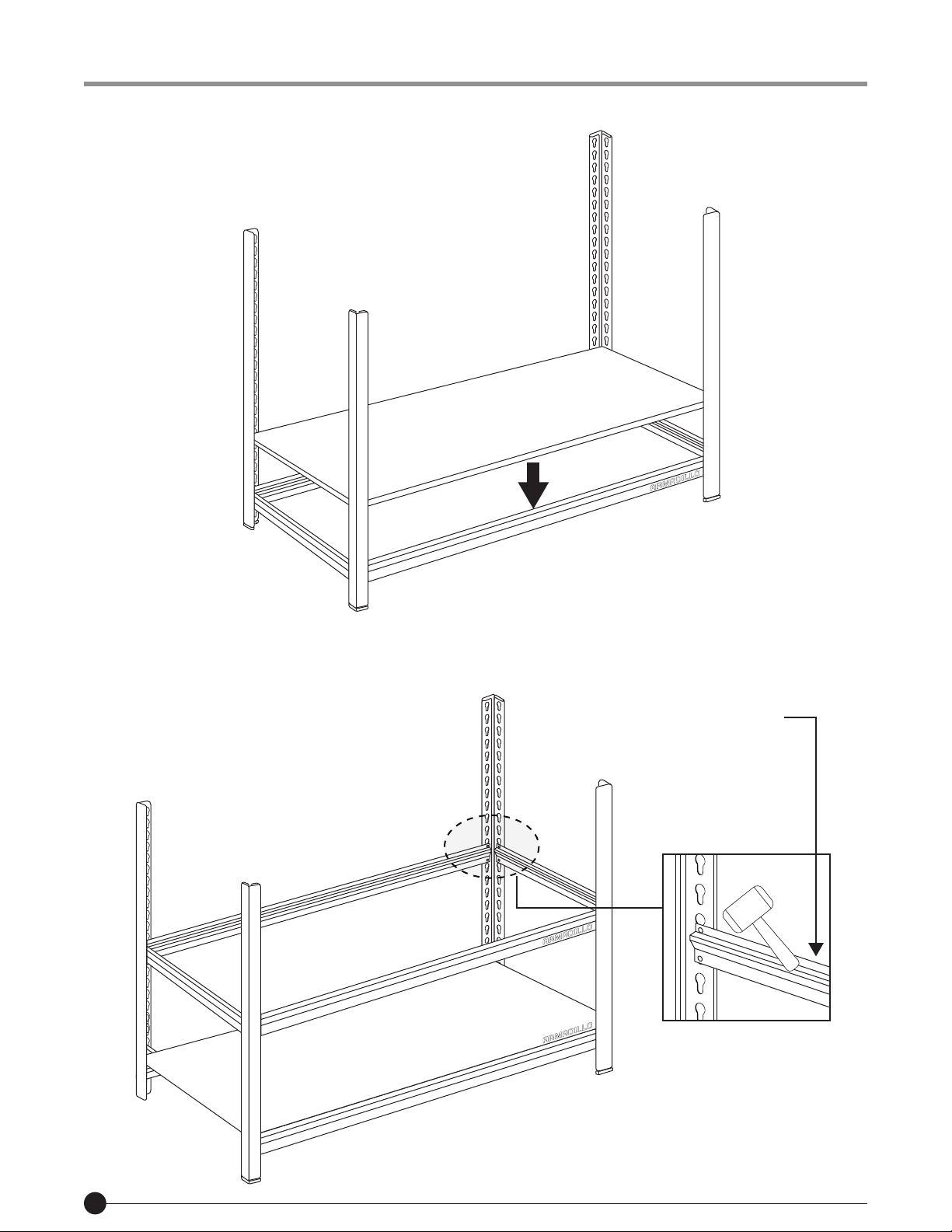

3
4
D
B
B
C
C
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado
Shelf ledge up
Rebord de l'étagère vers le haut
Repisa del estante hacia arriba

9

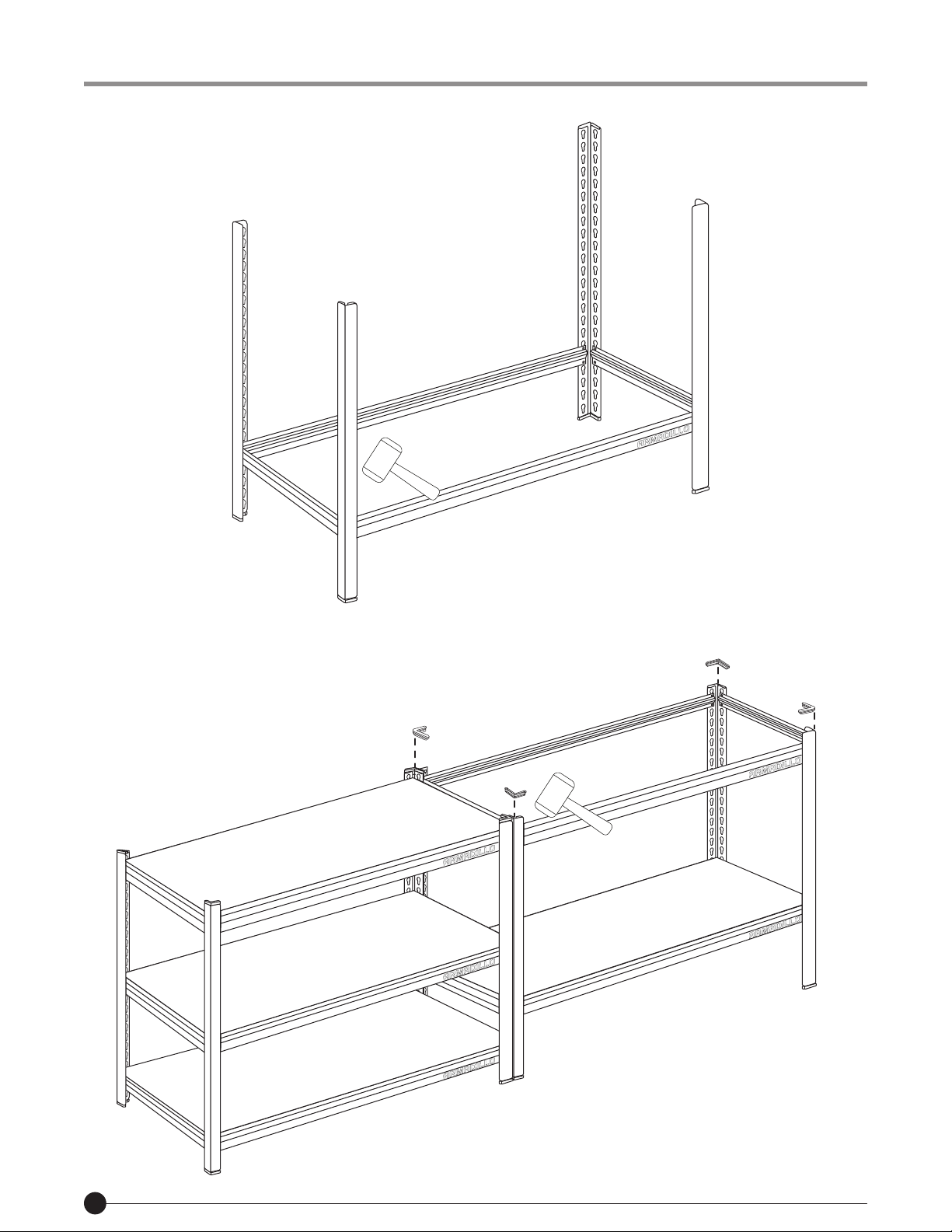

5
D
B
B
C
C
A
A
C
A
A
E
1
2
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado
Repeat for the opposite side.
Répétez pour le côté opposé.
Repita para el lado opuesto.

10
6
D
B
B
B
B
C
C
Shelf ledge up
Rebord de l'étagère vers le haut
Repisa del estante hacia arriba
F
FF
F
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado

7
11
D
D
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado

12

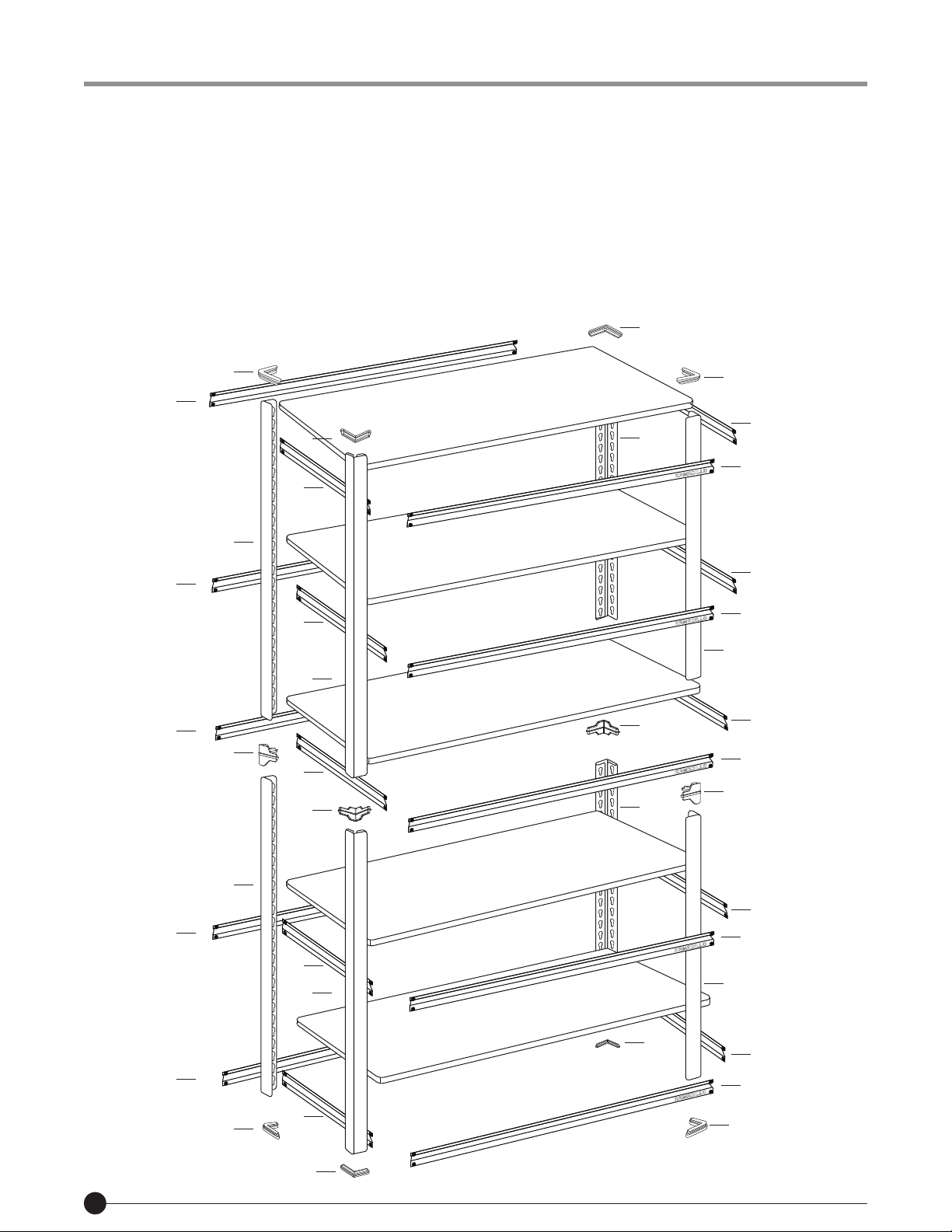

Configuraon II / Configuraon II / Configuración II
F
F
F
F
F
F
F
F
B
B
D
D
B
B
B
F
F
C
C
C
F
F
BB
B
F
F
B
B
C
C
C
C
C
C
C
F
F
A
A
AA
A
A
A
A
D
D
D
RACK 1
ÉTAGÈRE 1
ESTANTE 1
RACK 2
ÉTAGÈRE 2
ESTANTE 2
96”W x 24”L x 36”H / 96 po W x 24 po L x 36 po H/ 243.84 cm W x 60.96 cm L x 91.44 cm H
Maximum Capacity per Shelf: 800 lbs (362.9 kg), evenly distributed
Capacité maximale par étagère: 800 lb (362.9 kg), répare uniformément
Capacidad máxima por repisa: 800 lb (362.9 kg), distribuidos uniformemente
Maximum Capacity per Unit: 4000 lbs (1814.4 kg), evenly distributed
Capacité maximale par unité: 4000 lb (1814.4 kg), uniformément répare
Capacidad máxima por unidad: 4000 lb (1814.4 kg), distribuido uniformemente

13
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado
2
B
B
Tap lightly to seat rivets
Tapoter légèrement pour asseoir les rivets
Golpee ligeramente para asentar los remaches
RACK 1 ASSEMBLY / ASSEMBLAGE ÉTAGÈRE 1 / ENSAMBLE DE RACK 1
1
A
A
C
Note: Posts are direconal. The slot must point down.
Remarque : les messages sont direconnels. La fente doit pointer vers le bas.
Nota: Las publicaciones son direccionales. La ranura debe apuntar hacia abajo.
Post slot points down
L'emplacement du poteau pointe vers le bas
Publicar puntos de ranura hacia abajo
Skipping ONE slot from
the boom
Sauter UN emplacement à
parr du bas
Saltarse UNA ranura desde
abajo
F
F
Repeat for the opposite side.
Répétez pour le côté opposé.
Repita para el lado opuesto.
Tap lightly
Tapotez légèrement
Toca ligeramente
Shelf ledge up
Rebord de l'étagère vers le haut
Repisa del estante hacia arriba

14
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado
3
4
B
B
C
C
B
F
F
F
FB
C
C
D
Shelf ledge up
Rebord de l'étagère vers le haut
Repisa del estante hacia arriba

15
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado

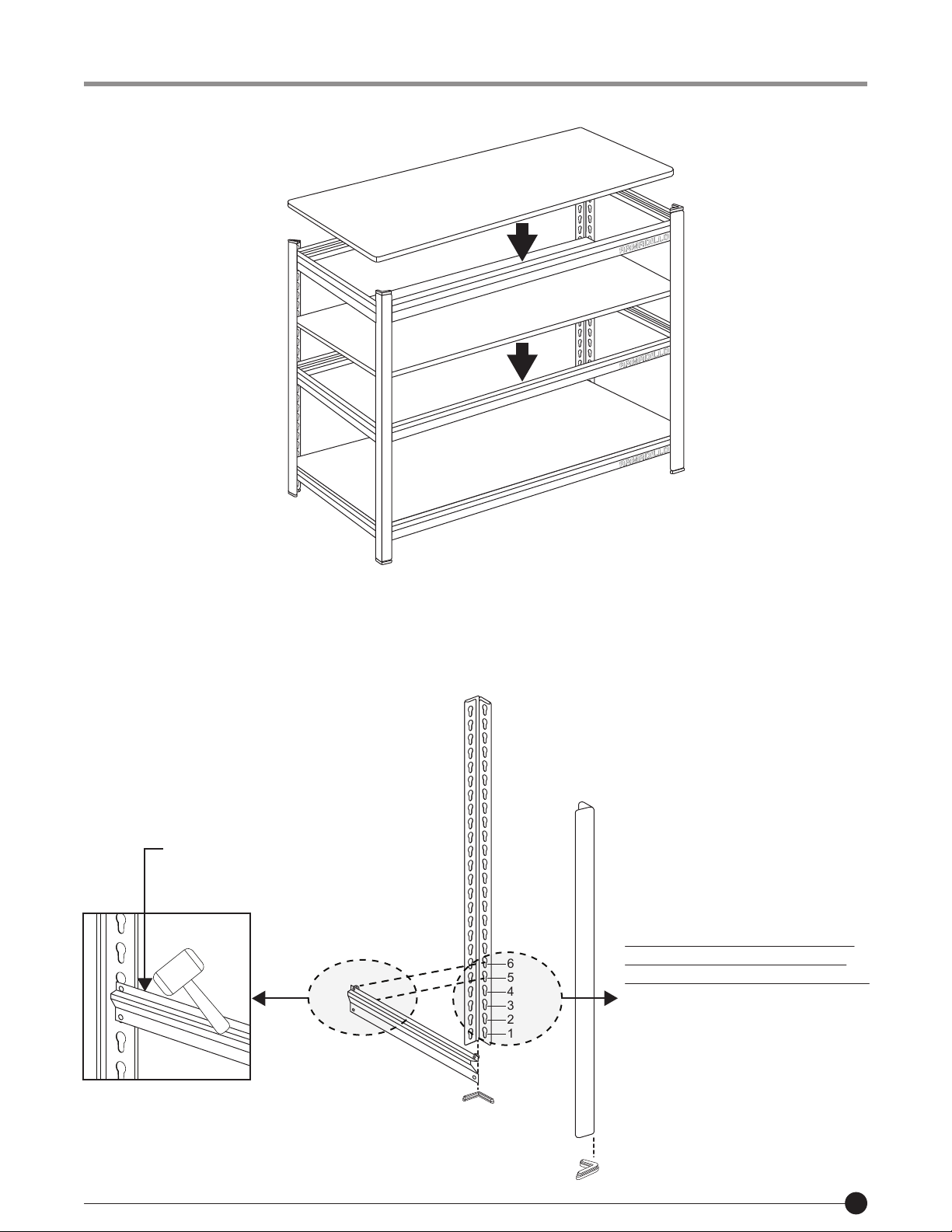

5
6
D
D
A
C
A
1
2
3
4
5
6
F
F
Install beams B & C at the boom
skipping 1st slot. It is not recom-
mended to install higher than slot 6.
Installez les poutres B et C en bas
en sautant la 1ère fente. Il n'est pas
recommandé d'installer plus haut
que l'emplacement 6.
Instale las vigas B y C en la parte
inferior saltando la primera ranura.
No se recomienda instalar por
encima de la ranura 6.
RACK 2 ASSEMBLY / ASSEMBLAGE ÉTAGÈRE 2 / ENSAMBLE DE RACK 2
Shelf ledge up
Rebord de l'étagère vers le haut
Repisa del estante hacia arriba
Repeat for the opposite side.
Répétez pour le côté opposé.
Repita para el lado opuesto.

16
B
B
B
C
C
B
7
8
D
F
F
F
F
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado

17
9
D
Assembly Instrucons /
Instrucons de montage / Instrucciones de armado

ARMADILLO® storage racks have been manufactured to the highest standards of quality and work-
manship and are warranted to be free from defects in materials and workmanship under normal use for
the lifeme that you own the product. If any part of the product is found to be defecve during normal
use, the defecve product or part will be replaced at our discreon. This warranty does not cover prod-
ucts that are damaged through accident, abuse, misuse, commercial/ industrial applicaons or neglect.
This warranty also does not cover any losses, injuries or costs including indirect, incidental or conse-
quenal damages. This warranty may not be transferred or sold. When requesng warranty service
please have the model number, cash register receipt and the date of purchase available when you call.
If the product is defecve, we will replace the defecve part at no cost to you. Some states do not
allow the exclusion or limitaon of incidental or consequenal damages, so the above limitaons or
exclusions may not apply to you. This warranty gives you specific legal rights and you may have other
rights, which vary from state to state.
For quesons / comments, technical assistance or repair parts, call toll free: 888.549.1029, or email
[email protected] (M-F, 9 am-5 pm, EST, excluding US holidays).
Model #: _____________________________________
Place of Purchase: ____________________________
Date of Purchase: _____________________________
Receipt # of Purchase: _________________________ Proudly Engineered in the USA
Made in Thailand
04172023
18
LIFETIME LIMITED WARRANTY

19
GARANTIE À VIE LIMITÉE
Les racks de stockage ARMADILLO® sont fabriqués selon les normes de qualité et de fabricaon les
plus strictes et sont garans contre tout défaut matériel et de fabricaon dans des condions normales
d'ulisaon, pendant toute la durée de vie du produit. Si une pièce du produit s'avère défectueuse dans
des condions normales d'ulisaon, le produit ou la pièce défectueuse sera remplacé à notre appréci-
aon. Cee garane ne couvre pas les produits endommagés à la suite d'un accident, d'un mauvais
traitement, d'une mauvaise ulisaon, d'une ulisaon commerciale ou industrielle ou d'une négli-
gence. La présente garane ne couvre pas non plus les pertes, blessures ou coûts, y compris les dom-
mages indirects, accidentels ou indirects. La présente garane ne peut être ni transférée ni revendue.
Pour toute demande de réparaon sous garane, veuillez vous munir du numéro du modèle, du cket
de caisse et de la date d'achat lors de votre appel. Si le produit est défectueux, nous remplacerons la
pièce défectueuse gratuitement. Certains États n'autorisent pas l'exclusion ou la limitaon des dom-
mages accidentels ou indirects, aussi les limitaons ou exclusions ci-dessus peuvent ne pas s'appliquer
à vous. Cee garane vous donne des droits légaux spécifiques et vous pouvez avoir d'autres droits,
qui varient d'un État à l'autre.
Pour toute question / commentaire, assistance technique ou pièces de rechange, appelez le numéro vert :
888.549.1029, ou envoyez un e-mail à [email protected] (du lundi au vendredi, de 9 h à 17 h, heure
de l'Est, sauf jours fériés américains).
Modèle #: ____________________________________
Lieu d'achat: _________________________________
Date d'achat: _________________________________
Numéro de facture de l'achat: ___________________ Conçu aux États-Unis
Fabriqué en Thaïlande
04172023

GARANTÍA LIMITADA DE POR VIDA
Los basdores de almacenamiento ARMADILLO® se han fabricado con los más altos estándares de
calidad y mano de obra y enen una garana de ausencia de defectos en los materiales y en la mano
de obra en condiciones normales de uso durante toda la vida úl del producto. Si cualquier parte del
producto presenta defectos durante su uso normal, el producto o la parte defectuosa será reemplaza-
da a nuestra discreción. Esta garana no cubre los productos dañados por accidente, abuso, mal uso,
usos comerciales o industriales o negligencia. Esta garana tampoco cubre ninguna pérdida, lesión o
coste, incluidos los daños indirectos, derivados o incidentales. Esta garana no se puede transferir ni
vender. Cuando llame para solicitar el servicio de garana, tenga a mano el número de modelo, el
recibo de compra y la fecha de compra. Si el producto estuviera defectuoso, sustuiremos la pieza
defectuosa sin coste alguno para usted. En algunos estados, no se permite la exclusión o la limitación
de daños derivados o incidentales, por lo que es posible que las limitaciones anteriores podrían no ser
aplicables en su caso. Esta garana le concede derechos legales específicos; usted puede ser también
acreedor a otros derechos que varían según el estado.
Si tiene alguna pregunta o comentario, necesita asistencia técnica o piezas de repuesto, llame al número de
teléfono gratuito 888.549.1029, o envíe un correo electrónico a [email protected] (de lunes a viernes,
de 9 a. m. a 5 p. .m EST, excepto los días festivos en EE. UU.).
Modelo #: ____________________________________
Lugar de compra: _____________________________
Fecha de compra: _____________________________
Nro. de recibo de compra: ______________________ Fabricado con orgullo en EE. UU.
Hecho en Tailandia
04172023
20
