Arrow Storage Products Spacemaker PS43 Instructions for use

BUILDING DIMENSIONS
4’ x 3’
Nominal Size
Gloves must be worn
at all times to reduce
risk of injury!
Size rounded off to the nearest foot
* See Inside for Detailed Safety Information.
Owner’s Manual
& Assembly Guide
EN,FR,SP-01KY
732200122
†
Base
Size
52 5/16” x 38 3/8”
132,9 cm x 97,4 cm

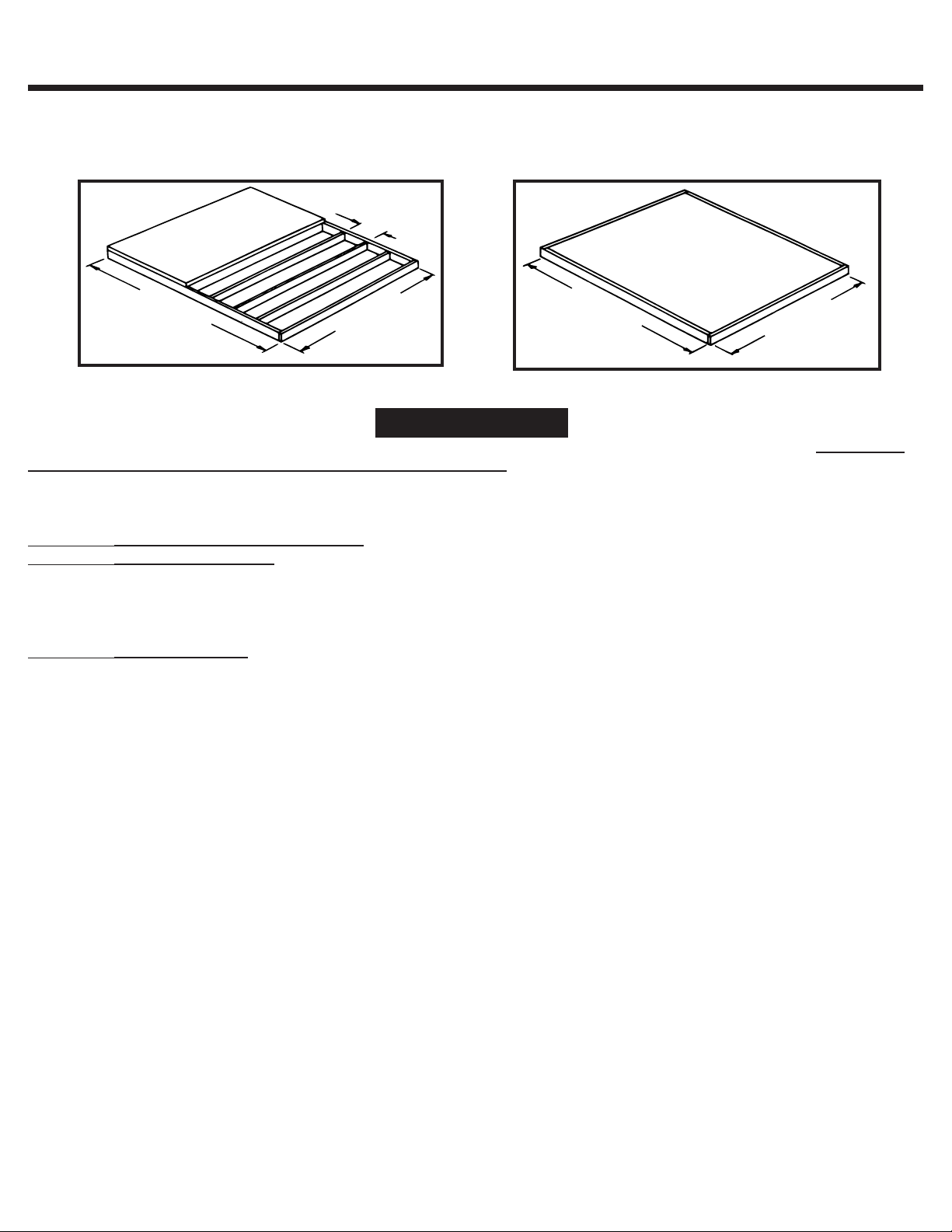

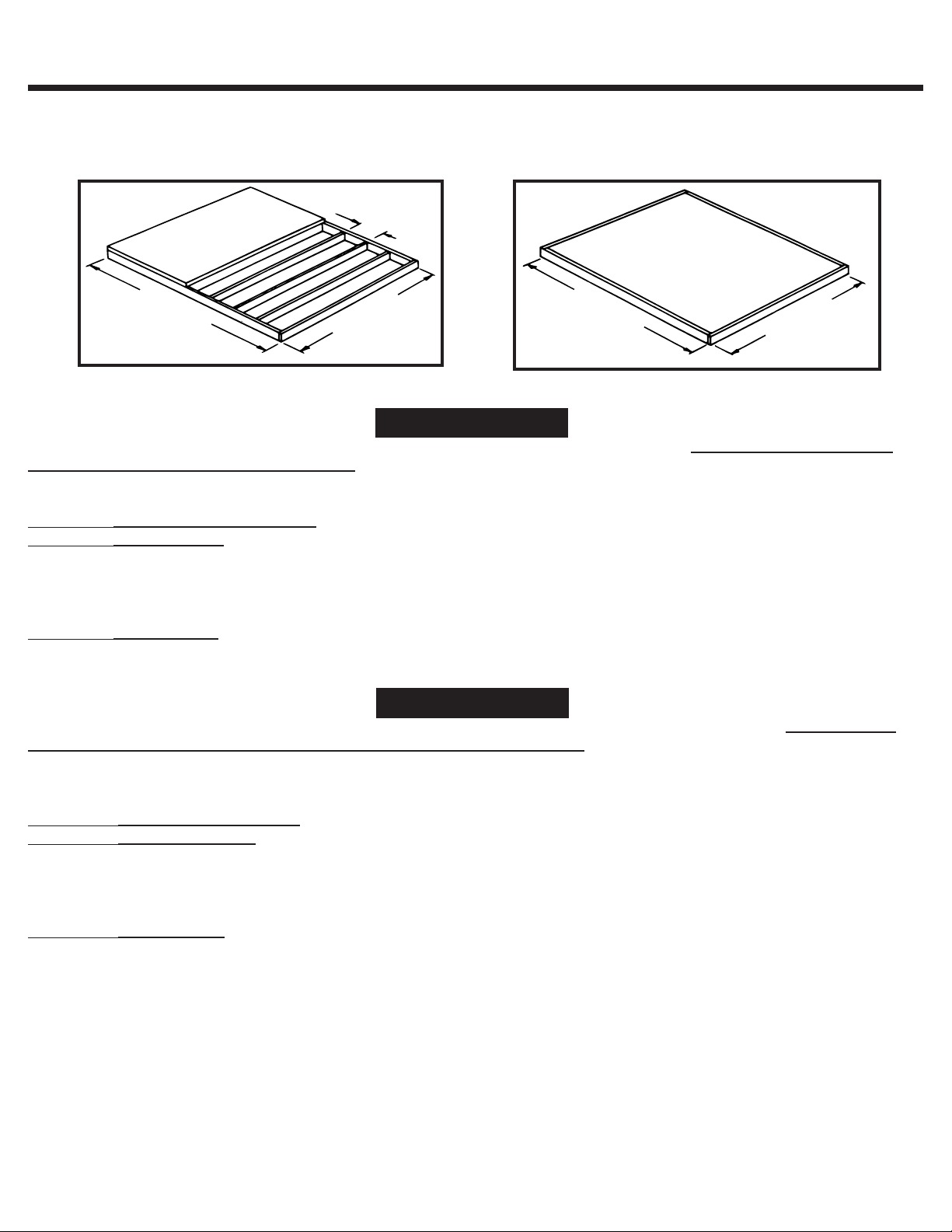

For proper base construction see page 11
Exterior Dimensions
(Roof Edge to Roof Edge)
Width Depth Height
Interior Dimensions
(Wall to Wall)
Width Depth Height
Door
Opening
Width Height
Approx.
Size
Storage
Area
4’ x 3’ 12 Sq. Ft. 74 Cu. Ft. 54 3/4” 39 1/4” 74 1/4” 49 1/2” 35 9/16” 73 11/16” 30 7/16” 69 11/16”
1,2 m x ,9 m 1,1 m22,1 m3139,1 cm 99,7 cm 188,6 cm 125,8 cm 90,3 cm 187,2 cm 77,3 cm 177,0 cm
†
Model No. PS43 CY43T21
OPTION-A OPTION-B
Patio Shed
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate
CY43JB22
arrowshed.com
Visit our website for compatible accessories

FR,SP-02KY
DIMENSIONS DU COFFRE
* Voir les informations de sécurité détaillées à l’intérieur.
Toujours porter des
gants pour réduire le
risque de blessure !
attention
bords coupants
Manuel de l’utilisateur et
guide d’assemblage
DIMENSIONES DE LA UNIDAD
* Consulte en el interior para obtener la seguridad de información detallada.
Se deben usar guantes
en todo momento para
reducir el riesgo de
lesiones.
precaución
bordes fi losos
Manual del propietario
e instrucciones de ensamblaje
Las medidas están redondeadas en pies
†
Dimension arrondie au pied le plus proche
†
Taille de
la base
Tamaño
básico
2
Dimensions extérieures
(de bordure de toit à bordure de toit)
Largeur Profondeur Hauteur
Dimensions intérieures
(de paroi à paroi)
Largeur Profondeur Hauteur
Ouverture
de porte
Largeur Hauteur
Taille
approx.
Zone
d’entreposage
4’ x 3’ 12 Sq. Ft. 74 Cu. Ft. 54 3/4” 39 1/4” 74 1/4” 49 1/2” 35 9/16” 73 11/16” 30 7/16” 69 11/16”
1,2 m x ,9 m 1,1 m22,1 m3139,1 cm 99,7 cm 188,6 cm 125,8 cm 90,3 cm 187,2 cm 77,3 cm 177,0 cm
†
Dimensiones exteriores
(borde a borde del techo)
Ancho Profundidad Altura
Dimensiones interiores
(pared a pared)
Ancho Profundidad Altura
Abertura de
la puerta
Ancho Altura
Tamaño
aproximado
Área de
almacenaje
4’ x 3’ 12 Sq. Ft. 74 Cu. Ft. 54 3/4” 39 1/4” 74 1/4” 49 1/2” 35 9/16” 73 11/16” 30 7/16” 69 11/16”
1,2 m x ,9 m 1,1 m22,1 m3139,1 cm 99,7 cm 188,6 cm 125,8 cm 90,3 cm 187,2 cm 77,3 cm 177,0 cm
†
52 5/16” x 38 3/8”
132,9 cm x 97,4 cm
52 5/16” x 38 3/8”
132,9 cm x 97,4 cm
arrowshed.com
Visitez notre site Web pour des accessoires compatibles
arrowshed.com
Para accesorios compatibles, visite nuestro sitio web

3
• Keep children and pets away from the worksite during construction and until the building is completely assembled. This will
help avoid distractions and any accidents which may occur.
EN,FR,SP-04HN
• Care must be taken when handling various pieces of your building since many contain sharp edges.
CAUTION /
• Faire preuve de précaution pour manipuler les diff érentes pièces de l’abri car elles présentent de nombreux bords coupants.
ATTENTION / PRECAUCIONES
• Tenga cuidado al manipular las diferentes piezas de la estructura ya que pueden tener bordes fi losos.
• Do NOT attempt to assemble your building before double checking that you have all the parts indicated in the parts lists.
Any building left partially assembled may be seriously damaged by even light winds.
• Ne PAS tenter d’assembler l’abri avant d’avoir vérifi é la présence de toutes les pièces fi gurant dans la liste des pièces. Tout
abri laissé partiellement assemblé peut être gravement endommagé par des vents même légers.
• NO trate de montar la estructura antes de verifi car que tenga todas las piezas indicadas en la lista de piezas. Cualquier
estructura sin terminar puede ser dañada seriamente incluso por vientos ligeros.
• Do NOT attempt to assemble your building on a windy day. The large panels can catch the wind like a “sail”, making
construction diffi cult and unsafe.
• Ne PAS tenter d’assembler l’abri en présence de vent. Les grands panneaux peuvent se comporter comme une voile et
« battre » au vent, rendant la construction diffi cile et dangereuse.
• NO trate de montar la estructura en un día ventoso. Los paneles grandes pueden atrapar el viento como una “vela”, lo que
hace que sean llevados por el viento, lo que, a su vez, hace que la construcción sea difícil e insegura.
• Tenir les enfants et les animaux domestiques à l’écart du chantier durant la construction et jusqu’à ce que l’abri soit
complètement assemblé. Cela évite les distractions et les accidents potentiels.
• No permita entrar a niños ni animales domésticos en el lugar de trabajo durante la construcción y hasta que la estructura
esté completamente montada. Esto ayudará a evitar distracciones y cualquier accidente que pueda producirse.
Your building MUST be anchored to prevent wind damage.
La estructura DEBE estar anclada para evitar daños por vientos.
• NEVER concentrate your weight on the roof of the building.
• NE JAMAIS concentrer son propre poids sur le toit de l’abri.
• NUNCA concentre su peso en el techo de la estructura.
Watch the Weather Closely
Suivre la météo avec attention
Observe el clima atentamente
• Before assembling any parts, your base should be constructed and an anchoring system should be ready to use.
• Avant de commencer à assembler des pièces, la base doit avoir été construite et le système d’ancrage doit être prêt à
l’emploi.
• Antes de montar cualquier pieza, debe estar construida la base y preparado el sistema de anclaje.
L’abri doit IMPÉRATIVEMENT être ancré pour éviter les dommages par le vent.

4
EN,FR,SP-05HN
• The best location is a level area with good drainage.

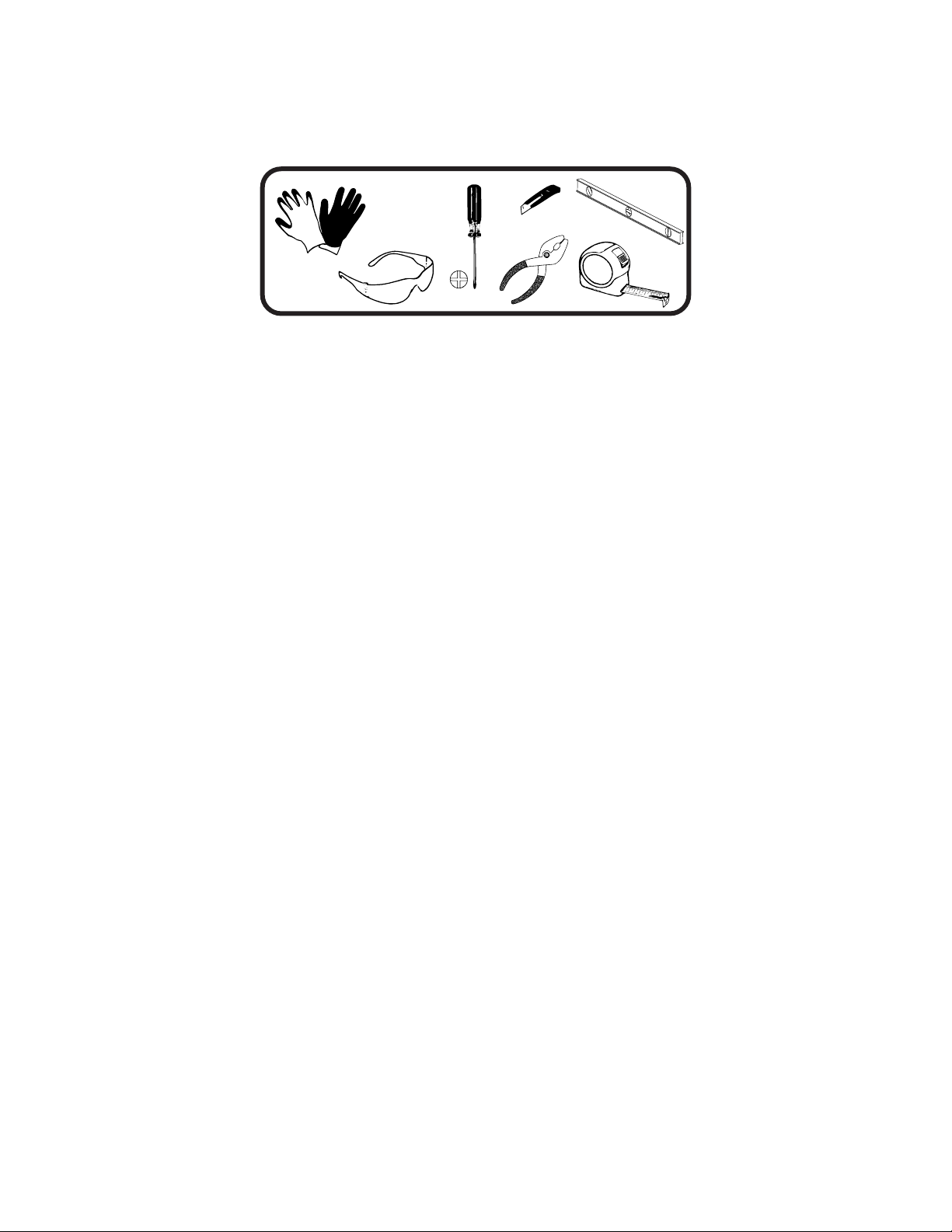

ASSEMBLY / ASSEMBLAGE / ENSAMBLAR /
• Le meilleur emplacement sera une surface de niveau à bon drainage.
• El mejor lugar es un área nivelada con buen drenaje.
• Allow enough space outside the building to be able to access the roof with a ladder.
• Use Teamwork: Two or more people are required to assemble your building.
• Travailler en équipe: Deux personnes ou plus sont nécessaires pour assembler l’abri.
• Trabaje en equipo: Se necesitan dos o más personas para ensamblar su cobertizo.
• Laissez suffi samment d’espace à l’extérieur du bâtiment pour être en mesure d’accéder à la toiture avec une échelle.
• Deje sufi ciente espacio afuera del edifi cio para poder tener acceso al techo con una escalera.
CARE & MAINTENANCE / SOINS ET ENTRETIEN / PROTECCIÓN Y CONSERVACIÓN
• DO NOT use power washing to clean your shed.
• NE PAS utiliser de jet sous haute pression pour nettoyer l’abri.
• NO utilice hidrolavadora para limpiar el cobertizo.
• Combustibles and corrosives must be stored in air tight containers designed for chemical and/or combustible storage.
Corrosive chemicals such as fertilizers, pesticides and herbicides should be cleaned off the interior and exterior surfaces
immediately. Rust caused by chemical damage is not covered by the warranty.
• Les matières combustibles et corrosives doivent être entreposées dans des contenants étanches à l’air conçus pour
l’entreposage de produits chimique et/ou combustibles. Les produits chimiques corrosifs tels que les engrais, pesticides et
herbicides doivent immédiatement être nettoyés des surfaces intérieures et extérieures. La rouille causée par des produits
chimiques n’est pas couverte par la garantie.
• Los combustibles y productos corrosivos deben guardarse en contenedores herméticos diseñados para almacenamiento
de químicos o combustibles. Se deben limpiar inmediatamente los químicos corrosivos, como fertilizantes, pesticidas y
herbicidas, de las superfi cies interiores y exteriores. El óxido causado por daños químicos no está cubierto por la garantía.
Rust protection precautions / Des mesures de protection contre la rouille /
Las precauciones de protección contra el óxido
• Avoid nicking or scraping the coating surface, inside and out.
• Éviter d’entailler ou de rayer le revêtement de surface, à l’intérieur comme à l’extérieur.
• Evite dañar o raspar la capa protectora, por dentro y por fuera.
• Keep roof, base perimeter and door free of debris.
• Nettoyer le toit, le pourtour de la base et les rails de porte de tous débris.
• Mantenga el techo, el perímetro de la base y los rieles de la puerta sin desechos.
• Touch up scrapes or nicks and any area of visible rust as soon as possible.
• Retoucher les entailles et égratignures et toute surface de rouille visible dès que possible.
• Retoque las raspaduras o las muescas y cualquier área de todo óxido visible lo más pronto posible.

5
HARDWARE LIST EN,FR,SP-05KY
The fasteners used in each step are shown actual size at the top of each page. If you are unsure which
fastener to use, hold it up to the picture and use the one that matches.
LISTE DE LA VISSERIE
LISTA DE PIEZAS
165103 Hex Nut (#8-32) / Écrou hexagonal (8-32) / Tuerca hexagonal (N.º 8-32) 34
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
265923 Small Bolt (#8-32 x 3/8) (10 mm) / Petit boulon (8-32 x 3/8) (10 mm) / Perno
pequeño color arena (N.º 8-32 x 3/8) (10 mm) 22
365004 Small Screw (#8AB x 5/16) (8 mm) / Petite vis (8AB x 5/16) (8 mm) / Tornillo
pequeño color arena (N.º 8AB x 5/16) (8 mm) 135
Les éléments de visserie utilisés à chaque étape sont représentés en taille réelle en haut de chaque page. En
cas de doute sur le type de visserie à utiliser, les placer sur l’image et utiliser celui qui correspond.
Los tornillos y pernos que se utilizan en cada paso se muestran en el tamaño real en la parte superior
de cada página. Si no está seguro de qué tornillo o perno de usar, compárelo con la imagen y use el que
coincida con ella.
466783 Flat Head Bolt (#8-32 X 1/2) (13 mm) / Boulon à tête plate (#8-32 X 1/2)
(13 mm) / Perno de cabeza chata (N.º 8-32 x 1/2) (13 mm) 12
566692 Tapping Screw (#10ABx1) (25 mm) / Vis autotaraudeuse (#10ABx1) (25 mm)
/ Tornillo autorroscante (N.° 10AB x 1) (25 mm) 1

6

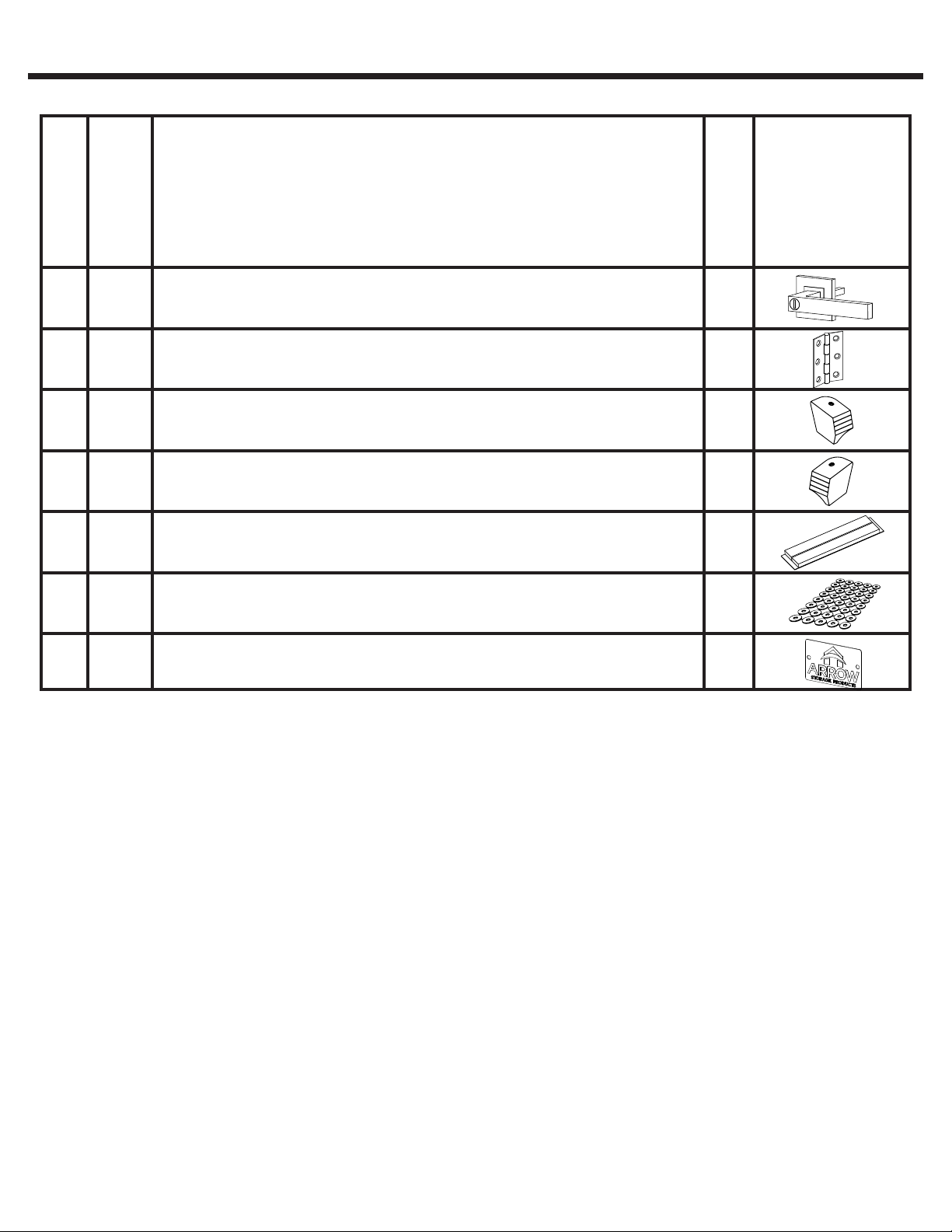

HARDWARE LIST EN,FR,SP-06KY
LISTE DE LA VISSERIE
LISTA DE PIEZAS
12 30028 Nameplate / Plaque signalétique / Placa de identifi cación / Typenschild 1
630000 Locking Handle Right / Poignée verrouillable droite / Manija de bloqueo
derecha 1
766609 Hinge / Charnière / Bisagra 2
866183L Corner Cap / Coin bouchon / Tapa de esquina 2
11 66646 Washer Sheet / Plaque de rondelles / Plancha de arandelas 4
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza
Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
966183R Corner Cap / Coin bouchon / Tapa de esquina 2
10 67236 Adhesive Pads (2 per sheet) / Tampons adhésifs (2 par feuille) / Almohadillas
adhesivas (2 por hoja) 1

Key
No. Part No.
Part
Description
Qty.
7

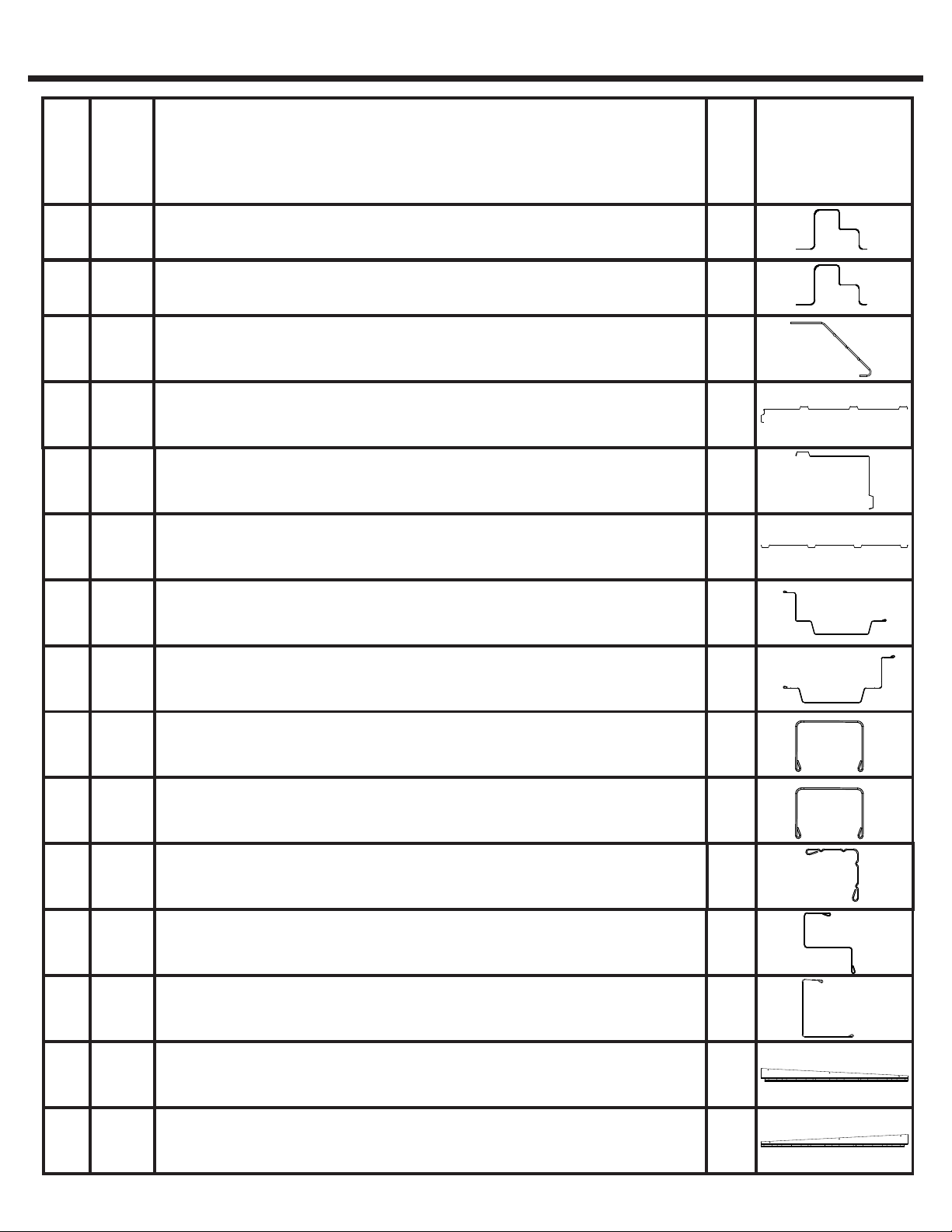

EN,FR,SP-07KY
Part Views
14 11243 Side Floor Frame /
Cadre de plancher latéral / Tirante lateral del
piso 2
15 11276 Ramp / Seuil / Rampa 1
16 11244 Rear Corner Panel / Panneau de coin arrière / Panel esquinero
trasero 2
17 11266 Front Corner Panel / Panneau d’angle avant / Panel de la
delantero esquina 2
22 11262 Side Wall Channel /
Longeron de mur latéral / Canal de la
pared lateral 2
23 11271 Rear Wall Angle / Cornière arrière / Ángulo de la pared trasera 1
24 11267 Lintel / Linteau / Dintel 1
19 11246 Door Jamb Right / Jambage de porte droit / Jamba de la puerta
derecha 1
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
13 11265 Front/Rear Floor Frame / Cadre de plancher avant/arrière / Tirante
del entramado delantero/trasero del piso 2
21 11275 Rear Wall Channel / Longeron de mur / Canaleta de la pared 1
25 11270 Header / Traverse frontale / Dintel frontal 1
18 6521 Wall Panel / Panneau de mur / Panel de la pared 2
20 80179 Door Jamb Left / Jambage de porte gauche / Jamba de la puerta
izquierda 1
26 11268 Right Gable / Pignon droit / Gablete derecho 1
27 80185 Left Gable / Pignon gauche / Gablete izquierdo 1
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA

8

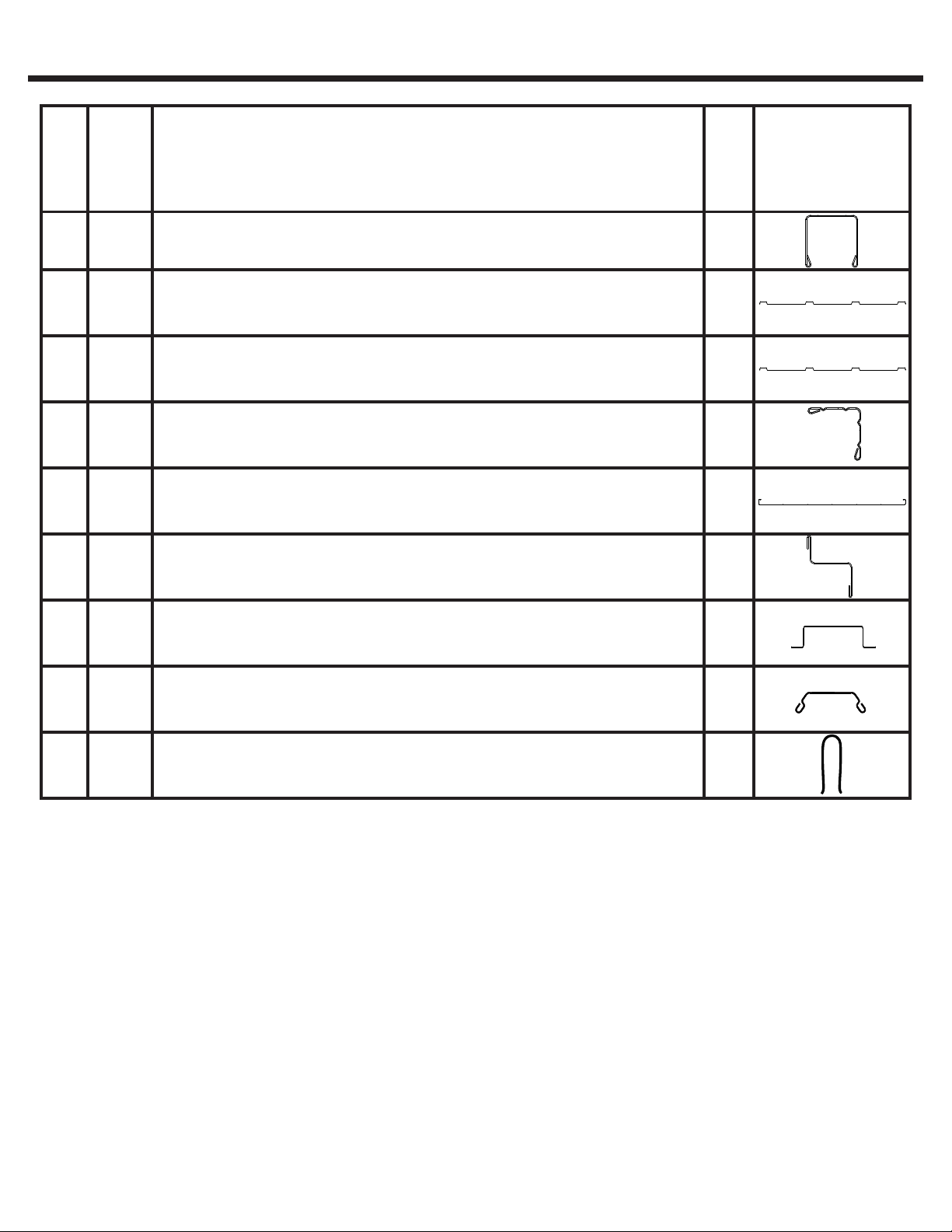

EN,FR,SP-08KY
28 11272 Roof Beam / Poutre de toit / Viga del techo 1
29 11251 Right Roof Panel / Panneau de toit droit / Panel del techo derecho 1
30 80181 Left Roof Panel / Panneau de toit gauche / Panel del techo
izquierdo 1
31 11273 Roof Trim / Garniture de toit / Contramarco del techo 2
33 10718 Horizontal Door Brace /
Renfort horizontal de porte / Abrazadera
horizontal de la puerta 2
34 10719 Door Handle Brace /
Renfort de poignée de porte / Abrazadera
de la manija de la puerta 1
32 80255 Door Panel / Panneau porte / Panel puerta 1
Key
No. Part No.
Part
Description
Qty. Part Views
Rep.
N.º de
refe-
rencia
Réf.
pièce
N.º de
pieza
Description
de la pièce
Descripción
de la pieza Qté
Cant.
Profi ls de pièces
Vistas desde
un extremo
35 10720 Diagonal Door Brace / Renfort diagonal de porte / Abrazadera
diagonal de la puerta 4
36 69836 Edge Trim (Purple) / Garniture de bord / Recuadro del borde
(morado) 2
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA

9
EN,FR,SP-09KY

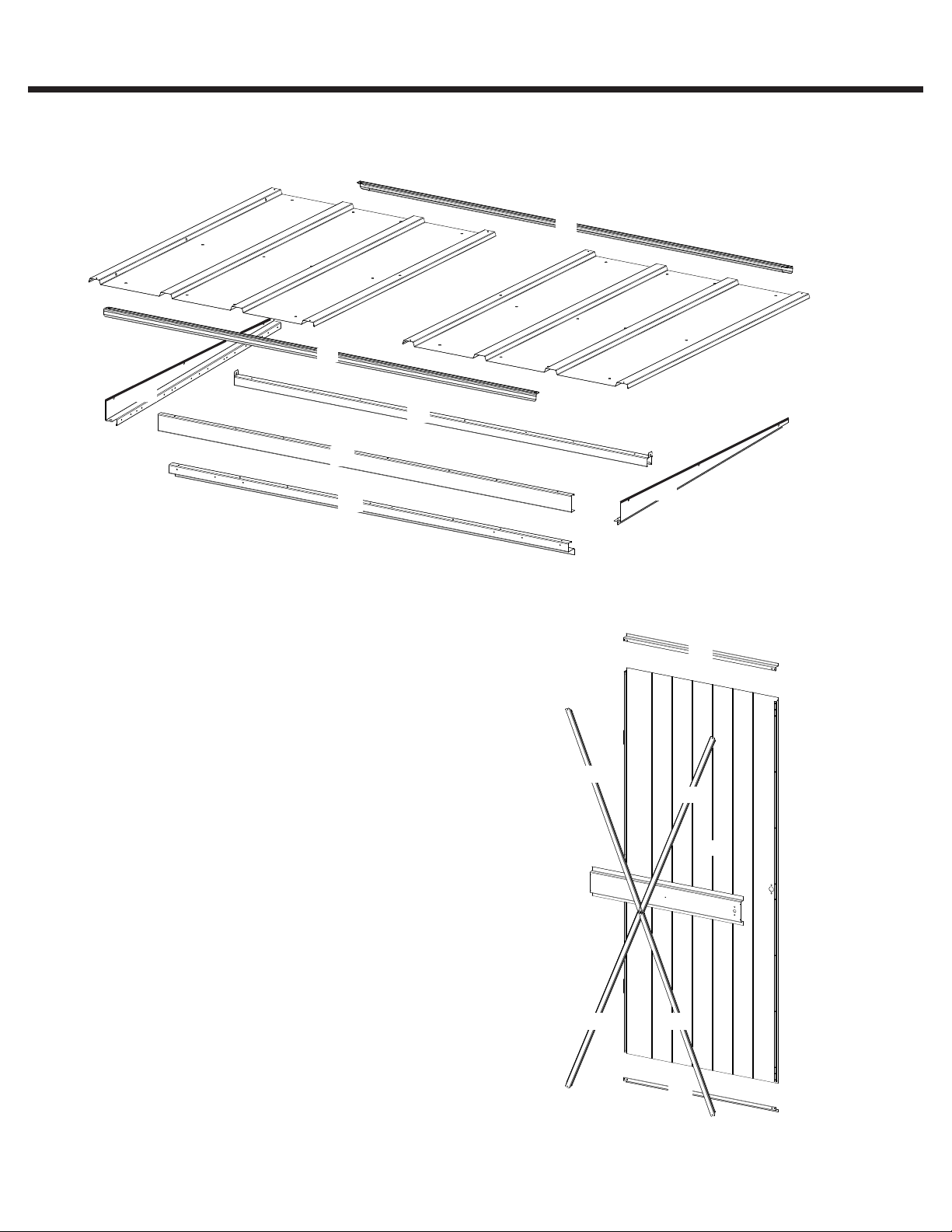

ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
13
13
14
14
15
16
16
17
17
18
18
19
20
21
22
22
23

10
EN,FR,SP-10KY
ASSEMBLY BY KEY NO. PIÈCES PAR N° DE REPÈRE
MONTAJE POR N.º DE REFERENCIA
26
32
27
31
28
30
24
33
34
29
25
33
35
31
35
35
35
36
36

6
11
EN,FR-11KY
CONSTRUCTING A FOUNDATION CONSTRUIRE UNE FONDATION
Wood Platform / Plateforme en bois Concrete Slab / Dalle en béton
16"/24"
40,6 cm/61,0 cm
52 5/16”
132,9cm
38 3/8"
97,4cm
*IMPORTANT *
The base MUST be fl at and level to provide adequate support for your building, otherwise the PRE-DRILLED HOLES WILL
NOT ALIGN AND IT CANNOT BE ASSEMBLED. No matter which of the options below you choose for a base, an ARROW
ANCHORING KIT is recommended as an eff ective method of properly securing your building after assembly is complete.
OPTION 1: Build directly on the ground
OPTION 2: Wood Platform
NOTE: Pressure Treated Lumber must NOT be used where it will make contact with your storage building. The properties of Pressure
Treated Lumber will cause accelerated corrosion. If Pressure Treated Lumber comes in contact with your storage building your
warranty will be voided. The platform should be level and fl at (free of bumps, ridges, etc.) to provide good support for the building.
The necessary materials may be obtained from your local lumber yard.
OPTION 3: Concrete Slab
The slab should be at least 4" (10,2 cm) thick.
*IMPORTANT *
La base DOIT être plate et de niveau pour fournir un support adéquat à votre bâtiment, sinon les trous PRÉ-PERCÉS
NE S'ALIGNERONT PAS ET ILS NE POURRONT PAS ÊTRE ASSEMBLÉS. Quelque que soit l’option ci-dessous
choisie pour la base, un NÉCESSAIRE D’ANCRAGE ARROW est recommandé pour amarrer solidement l’abri une fois
que le montage est terminé.
OPTION 1 : Construire à même le sol
OPTION 2 : Plateforme en bois
REMARQUE : Ne PAS utiliser de bois traité sous pression aux points de contact avec l’abri. Le bois traité sous pression contribue
à accélérer la corrosion. Le contact de bois traité sous pression avec l’abri aura pour eff et d’annuIer la garantie. La plateforme
doit être plate et de niveau (sans bosses, arêtes, etc.) afi n d’off rir un bon support à l’abri. Les matériaux nécessaires peuvent s’obtenir
auprès d’un fournisseur de bois d’oeuvre local.
OPTION 3 : Dalle en béton
La dalle doit avoir au moins 4 "(10,2 cm) d'épaisseur.
52 5/16”
132,9cm
38 3/8"
97,4cm

6
12
SP-12KY
Plataforma de Madera Losa de Hormigón
16"/24"
40,6 cm/61,0 cm
52 5/16”
132,9 cm
38 3/8"
97,4 cm
52 5/16"
132,9 cm
38 3/8"
97,4 cm
*IMPORTANTE *
La base DEBE ser plana y nivelada para proporcionar el soporte adecuado para su edifi cio; de lo contrario, los AGUJEROS
PRETALADRADOS NO SE ALINEARÁN Y NO SE PUEDEN MONTAR. Independientemente de las siguientes opciones
que elija como base, se recomienda un KIT DE SUJECIÓN ARROW como método efi caz para sujetar adecuadamente su
cobertizo después de terminar el ensamblaje.
OPCIÓN 1: Construir directamente en el suelo
OPCIÓN 2: Plataforma de madera
NOTA: La madera tratada a presión NO debe usarse donde haga contacto con su edifi cio de almacenamiento. Las propiedades de
la madera tratada a presión causarán corrosión acelerada. Si la madera tratada a presión entra en contacto con su edifi cio de
almacenamiento, su garantía quedará anulada. La plataforma debe estar nivelada y plana (libre de golpes, crestas, etc.) para
proporcionar un buen soporte para el edifi cio. Los materiales necesarios se pueden obtener de su aserradero local.
OPCIÓN 3: Losa de hormigón
La losa debe tener al menos 4 “(10,2 cm) de espesor.
CONSTRUYENDO UNA FUNDACIÓN

12
EN,FR,SP-13KY
11243
13
11243
1: FLOOR FRAME CADRE DE PLANCHER
MARCO DE PISO
65004 12 11243 2
11243
11265
11265
11265+11276
NOTES:
Do NOT fasten your Floor Frames to your
Base at this time. You will anchor your
building after it is erected.
The Floor Frame must be BOTH square AND
level or the holes will not line up properly.
Measure diagonally from corner to corner.
When diagonal measurements are equal,
the Frame is square.
REMARQUES:
Ne PAS attacher les éléments de cadre de
plancher à la base à ce stade. L’abri sera
ancré une fois qu’il est assemblé.
Le cadre de plancher doit être À LA FOIS
d’équerre et de niveau pour que les trous
s’alignent correctement.
NOTAS:
NO fi je los tirantes del piso a la base en este
momento. Anclará la estructura después de
que esté erguida.
El tirante del piso debe estar TANTO
cuadrado COMO nivelado o los orifi cios
no se alinearán correctamente.
X4
65004
Mesurer en diagonale d'un coin à l'autre.
Lorsqu’elles sont égales, le cadre de
plancher est d’équerre.
Mida diagonalmente de esquina a esquina.
Cuando las medidas diagonales son iguales,
el tirante está cuadrado.
11265 211276 1
11265
11276
FRONT
AVANT
FRENTE
Side View
Vue latérale
Vista lateral
65004

12
EN,FR,SP-14KY
14
2: WALL PANELS PANNEAUX DE MUR
PANELES DE LA PARED
FRONT
Assemblage cadre de plancher
Floor Frame Assembly
Tirante del piso ensamblaje
11266 11266
AVANT
FRENTE
11244 11244
6521 6521
TOP VIEW
VUE D'EN HAUT
VISTA DE ENCIMA
Panel Layout / Schéma du panneauDiseño del panel /

12
EN,FR,SP-15KY
15
2: WALL PANELS PANNEAUX DE MUR
PANELES DE LA PARED
65004 66646 10 11244 1 65923 66646 65103 16521 1
Assemblage cadre de plancher
Floor Frame Assembly
Tirante del piso ensamblaje
11244
Rear
Arrière
Atrás
6521
Crimped Rib
Uncrimped Rib
Whenever a crimped rib and an uncrimped
rib meet, the crimped rib should be placed
UNDER the uncrimped rib if possible.
Nervure sertie
Nervure non sertie
Reborde rizado
Reborde ancho
Lors de l’assemblage de toute nervure sertie avec une
nervure non sertie, la nervure sertie doit être placée
SOUS la nervure non sertie autant que possible.
Cuando un reborde rizado y un reborde ancho
se unen, el reborde rizado debe colocarse
DEBAJO del reborde ancho, si es posible.
65004
66646
65923
66646
65103

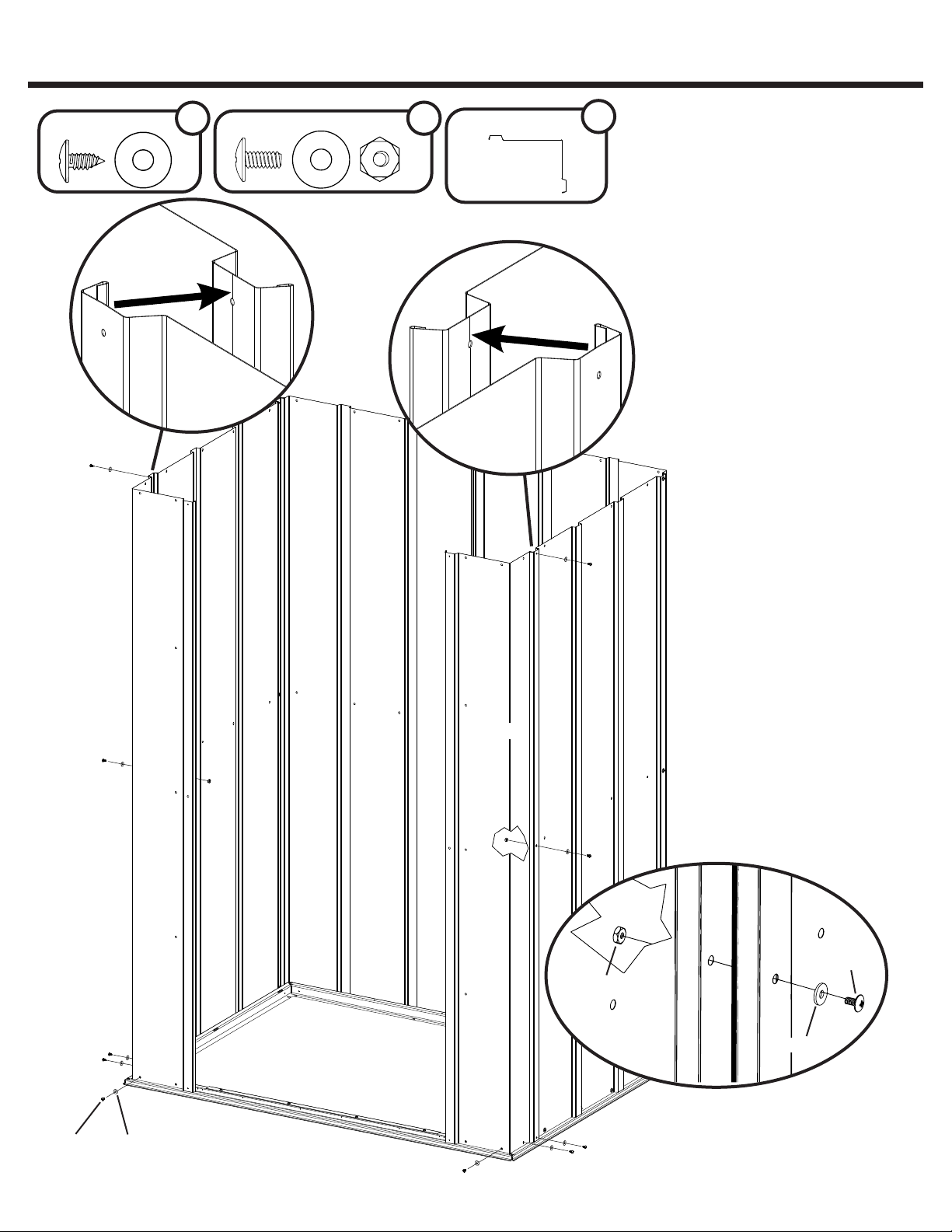

EN,FR,SP-16KY
16
2: WALL PANELS PANNEAUX DE MUR
PANELES DE LA PARED
65004 66646 12 11244 1 65923 66646 65103 26521 1
11244
Rear
Arrière
Atrás
6521
11244
11244
65004
66646
65923
66646
65103

EN,FR,SP-17KY
17
2: WALL PANELS PANNEAUX DE MUR
PANELES DE LA PARED
65004 66646 811266 2 65923 66646 65103 2
65004 66646
11266
11266
FRONT
AVANT
FRENTE
6521
11266
65923
66646
65103
6521
11266

EN,FR,SP-18KY
18
65004 66646 10 80179 1 65923 66646 65103 6
65004 66646
3: DOOR JAMB/LINTEL JAMBAGE DE PORTE / LINTEAU
JAMBA DE LA PUERTA / DINTEL
11246 111267 1
80179
11246
FRONT
AVANT
FRENTE
11267 FRONT
AVANT
FRENTE
SIDE VIEW
VUE LATÉRALE
VISTA LATERAL
11267
80179 11246
65923
66646
65103

EN,FR,SP-19KY
19
65004 66646 811271 1
65004
66646

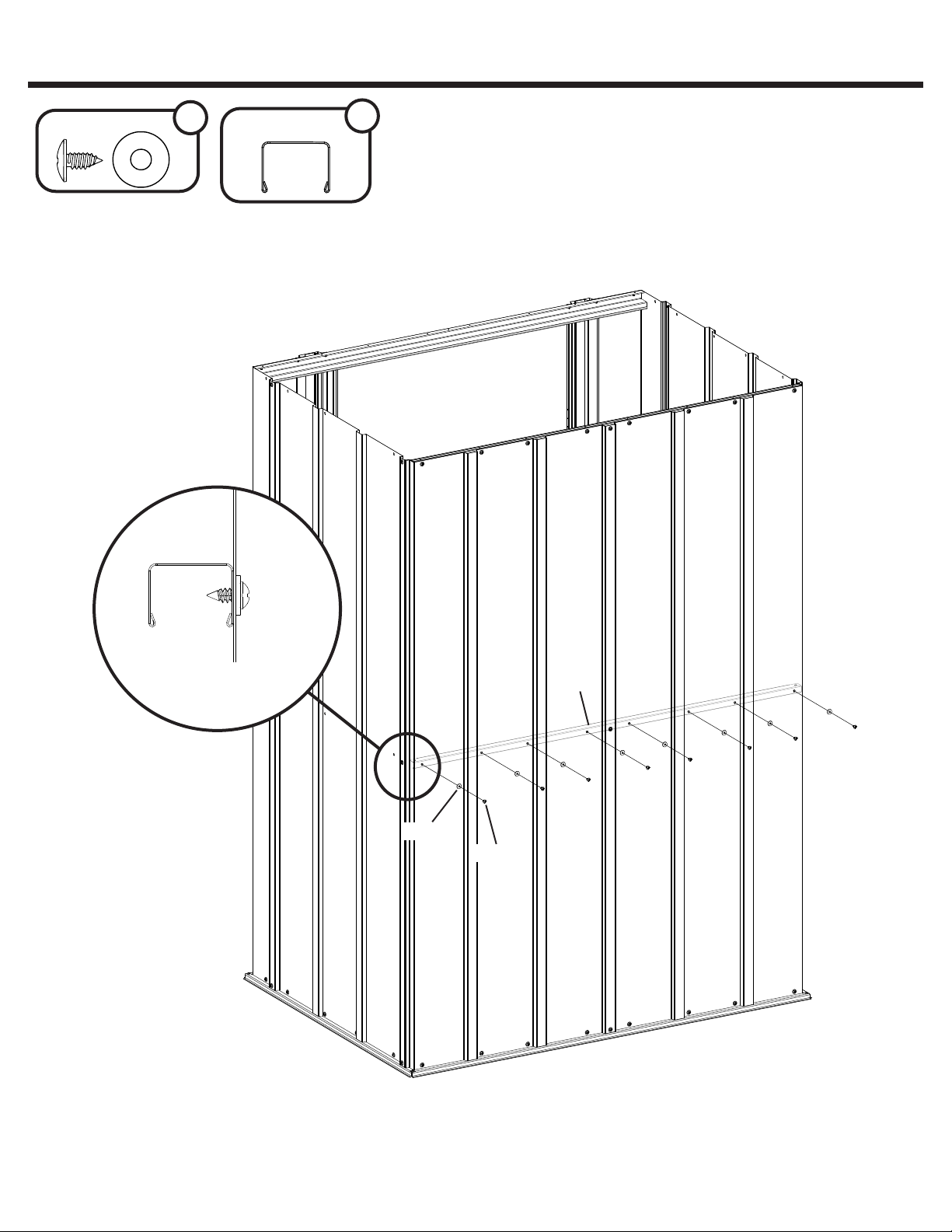

4: WALL ANGLE
CORNIÈRE DE MUR
ÁNGULO DE LA PARED
11271
Rear
Arrière
Atrás
SIDE VIEW
VUE LATÉRALE
VISTA LATERAL
11271
Rear
Arrière
Atrás

EN,FR,SP-20KY
20
65004 66646 811275 1

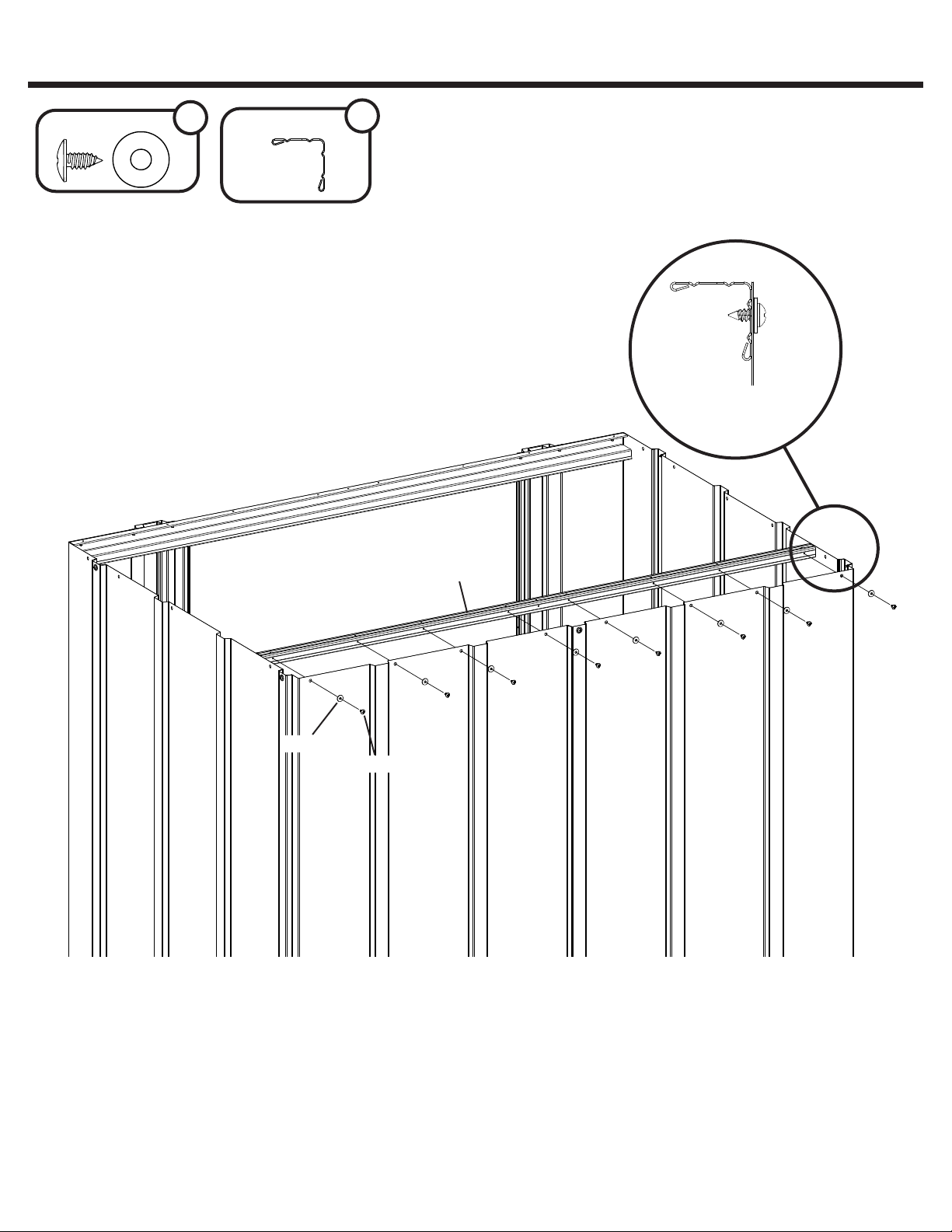

5: WALL CHANNEL LONGERON DE MUR
CANALETA DE LA PARED
Rear
Arrière
Atrás
11275
SIDE VIEW
VUE LATÉRALE
VISTA LATERAL
11275
Rear
Arrière
Atrás
65004
66646
