Arrow Storage Products FKCS02 Series Instructions for use

Owner’s Manual
& Assembly Guide
730940121
FKCS02
01JD
Floor Frame KitFloor Frame Kit
Bodenrahmen-Bausatz * Kit de cadre pour plancher
* Estructura para piso de almacén
Montagehandbuch
Manual de ensamblaje
Guide d’assemblage
Sharp Edges
Vorsicht Scharfe Kanten
Precaución: extremos
y esquinas losas
ATTENTION Arêtes vives
CAUTION
Kit contains extra parts * Bausatz enthält zusätzliche Teile * El juego contiene piezas de sobra * Le nécessaire comprend des pièces supplémentaires
ShelterLogic.com
/
product-registration
Register • Enregistrer • Regístrate

02JD
6X7 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante....................6
8X4 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante....................8
8X6 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante....................10
BRD5M86G Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante............13
8X7 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante....................16
8X8 Sliding Door Building * Gebäude mit Schiebetür * Edifi cio de puerta corrediza * Bâtiment à porte coulissante....................19
6X6 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal......................22
6X7 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal......................25
8X4 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal........................28
8X6 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal......................32
8X7 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal......................36
8X8 Horizontal Siding Swing Door Building * Horizontales Gebäude Flügeltürmontage * Edifi cio Horizontal Montaje de
puerta batiente * Bâtiment à portes battantes avec bardage à recouvrement horizontal......................40
Detailed Assembly Instructions by Shed Type
Detaillierte Montageanleitung nach Schuppentyp / Instrucciones de montaje detalladas por tipo de cobertizo
/ Instructions de montage détaillées par type d’abri

2
EN,FR,SP,GE-02IX

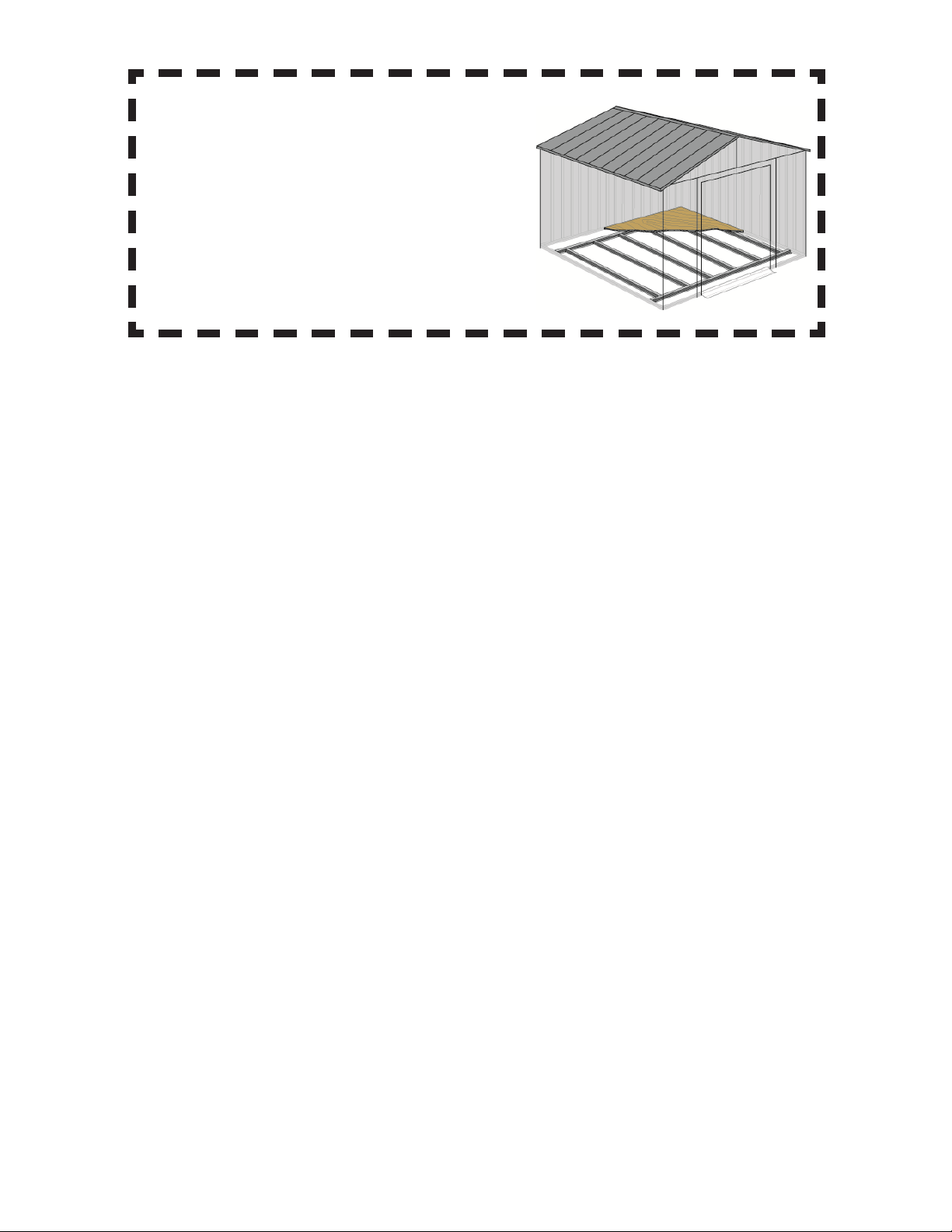

Assemble your building
before starting this kit.
*Montieren dem Bauen vor dem
Zusammenbau dieses Bausatzes.
* Monte el depósito antes de
comenzar a utilizar este kit.
*Assembler edifi c avant de monter ce kit.
Before You Begin / Site PreparationBefore You Begin / Site Preparation
1. Before beginning construction, check local building codes regarding footings, location and other requirements.
Study and understand this owner’s manual.
2. Follow all directions and dimensions carefully.
3. Follow the step sequence carefully for correct results.
4. Be sure all the parts fi t together properly before proceeding.
5. IMPORTANT: Assemble your building before starting this kit.
6. SAFETY FIRST: Care must be taken when handling various pieces of your kit since some contain sharp edges.
Wear work gloves, eye protection and long sleeves when assembling or performing any maintenance on your kit.
7. BASIC TOOLS: No. 2 Phillips screwdriver, pliers, work gloves, tape measure, level and a spade or shovel.
8. GROUND MUST BE LEVEL: Be sure Floor Frames lie fl at on ground.
To prepare earth bed, remove sod and other debris. Level the high spots with fl at shovel and tamp the bed down.
9. DO NOT STEP ON CHANNELS UNTIL FLOORING MATERIAL IS IN PLACE!
10. Separate contents of the carton by the part number while reviewing parts list.
Check to be sure that you have all the necessary parts for your kit.
Bevor Sie anfangen / Vorbereitung der BaustelleBevor Sie anfangen / Vorbereitung der Baustelle
1. Vor Baubeginn überprüfen Sie örtliche Bauvorschriften auf Erfordernisse hinsichtlich Fußfl ächen,
Bauplatz und weitere Erfordernisse. Lesen Sie dieses Besitzerhandbuch sorgfältig und verstehen Sie es.
2. Befolgen Sie alle Anweisungen und Abmessungen sorgfältig.
3. Zur Erzielung richtiger Ergebnisse halten Sie die Reihenfolge der Schritte genau ein.
4. Bevor Sie weitermachen, vergewissern Sie sich, daß alle Teile richtig zusammenpassen.
5. WICHTIG: Montieren dem Bauen vor dem Zusammenbau dieses Bausatzes.
6. SICHERHEIT KOMMT ZUERST: Verschiedene Teile Ihres Bausatzes müssen vorsichtig gehandhabt werden,
da sie scharfe Kanten haben. Tragen Sie beim Zusammenbau oder bei der Durchführung von Wartungsarbeiten
an Ihrem Bausatz Arbeitshandschuhe,
Augenschutz und lange Ärmel.
7. GRUNDWERKZEUGE: Nr. 2 Kreuzschlitzschraubenzieher, Zange, Arbeitshandschuhe, Maßband, Wasser-
waage und ein Spaten oder eine Schaufel.
8. DER BODEN MUSS EBEN SEIN: Vergewissern Sie sich, daß die Bodenrahmen fl ach am Boden liegen. Zur
Vorbereitung des Erdbetts entfernen Sie die Grasdecke und anderen Schutt. Ebnen Sie höhere Flächen mit
einer fl achen Schaufel ein und stampfen Sie das Bett
nieder.
9. STEIGEN SIE ERST AUF DIE KANÄLE, WENN DAS BODENMATERIAL PLAZIERT IST!
10. Sortieren Sie den Kartoninhalt nach der Teilenummer, während Sie die Teileliste überprüfen. Vergewissern Sie
sich, daß Sie alle für Ihren Bausatz notwendigen Teile haben.

3
EN,FR,SP,GE-03IX
Antes de empezar/Preparación del sitioAntes de empezar/Preparación del sitio
1 . A n t e s d e e m p e z a r l a c o n s t r u c c i ó n , v e r i fi q u e l o s c ó d i g o s d e c o n s t r u c c i ó n l o c a l e s r e l a t i v o s a c i m e n t a c i ó n , l o c a l
ización y otros requisitos. Escudriñe y entienda este manual del propietario.
2. Siga todas las instrucciones y dimensiones con cuidado.
3. Siga la secuencia de pasos con cuidado para realizar resultados correctos.
4. Asegure que todas las piezas se junten apropiadamente antes de continuar.
5. IMPORTANTE: Monte el depósito antes de comenzar a utilizar este kit.
6. LA SEGURIDAD ANTE TODO: Hay que tener cuidado al manejar las varias piezas de su juego porque algu
n a s t i e n e n b o r d e s a fi l a d o s . P ó n g a s e g u a n t e s d e t r a b a j o , p r o t e c c i ó n p a r a l o s o j o s y m a n g a s l a r g a s c u a n d o e n s a m b l e
o cuando dé cualquier mantenimiento a su juego.
7. HERRAMIENTAS BASICAS: Destornillador Phillips núm. 2, alicates, guantes de trabajo, cinta métrica, nivel
y azada o pala.
8. EL SUELO DEBE ESTAR NIVELADO: Asegure que los marcos del piso estén planos en el suelo. Para
preparar la base de tierra, quite césped y otros escombros. Nivele los sitios altos con una pala plana y apisone la
base.
9. ¡NO PISE LOS CANALES HASTA QUE EL MATERIAL DE PISO ESTE EN SU LUGAR!
10. Disponga el contenido de la caja de cartón por el número de la pieza mientras repasa la lista de piezas. Controle
para asegurar que Vd. tenga todas las piezas necesarias de su juego.
Avant de commencer/Préparation du terrainAvant de commencer/Préparation du terrain
1. Avant de commencer la construction, réviser les normes locales de sécurité de construction relatives aux
empattements, à l‘emplacement et aux autres exigences.
2. Suivre attentivement toutes les directives et les dimensions.
3. Suivre attentivement la séquence des étapes pour obtenir les résultats désirés.
4. Avant de poursuivre, s‘assurer que toutes les pièces sont correctement ajustées.
5. IMPORTANT : Assembler edifi c avant de monter ce kit.
6. SÉCURITÉ D‘ABORD : Manipuler soigneusement les diverses pièces du prêt-à-monter puisque certaines
d‘entre elles ont des angles coupants. Porter des gants de travail, une protection oculaire et des manches longues
pour assembler le prêt-à-monter ou pour eff ectuer des travaux d‘entretien.
7. OUTILS ESSENTIELS : tournevis Phillips n° 2, pinces, gants de travail, mètre à ruban, niveau, bêche ou pelle.
8. ÉGALISER LE TERRAIN : S‘assurer que les pièces de la charpente du plancher reposent à plat sur le sol.
Pour préparer le lit de terre, enlever le gazon et les autres débris. Égaliser les points plus élevés avec une pelle
plate et taper le lit de terre.
9. NE PAS MARCHER SUR LES TRAVERSES AVANT D‘AVOIR POSÉ LE REVÊTEMENT DU
PLANCHER!
10. Déballer les pièces selon leur numéro de pièce tout en consultant la liste des pièces. S‘assurer que toutes les
pièces nécessaires se trouvent dans l‘emballage.

6
4
04JD
PARTS LIST LISTE DES PIÈCES
ARTÍCULOS DE FERRETERÍA TEILELISTE
11634
11635
11636
11638
11639
2
2
0
8
4
Qty
Menge
Cantidad
Quantité
6x7 (1,8 m x 2,1 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
8x4 (2,4 m x 1,2 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
8x6 (2,4 m x 1,8 m)
BRD5M86G
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
8x7 (2,4 m x 2,1 m)
8x8 (2,4 m x 2,4 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11635
11636
11638
11639
2
2
2
6
0
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11635
11636
11638
11639
2
2
2
12
0
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11635
11636
11368
11639
2
2
2
12
6
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11635
11636
11638
11639
11641
2
2
0
8
4
1
Qty
Menge
Cantidad
Quantité
6x6 (1,8 m x 1,8 m)
6x7 (1,8 m x 2,1 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
8x4 (2,4 m x 1,2 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
8x6 (2,4 m x 1,8 m)
8x7 (2,4 m x 2,1 m)
8x8 (2,4 m x 2,4 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11635
11636
11638
11639
11641
2
2
2
12
0
2
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
11634
11635
11636
11638
11639
11641
2
2
2
12
6
2
Qty
Menge
Cantidad
Quantité
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.

5
HARDWARE LIST 05JD
LISTE DE LA VISSERIE
LISTA DE PIEZAS KLEINTEILELISTE
Qty / Menge / Cantidad
Quantité
8x4 (2,4 m x 1,2 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
6x7 (1,8 m x 2,1 m)
8x6 (2,4 m x 1,8 m)
BRD5M86G
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
8x7 (2,4 m x 2,1 m)
8x8 (2,4 m x 2,4 m)
Sliding Door Building
Gebäude mit Schiebetür
Edifi cio de puerta corrediza
Bâtiment à porte coulissante
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
65103
65923
65004
16
16
40
40
64
64
Qty / Menge / Cantidad
Quantité
Qty / Menge / Cantidad
Quantité
Qty / Menge / Cantidad
Quantité
6x6 (1,8 m x 1,8 m)
6x7 (1,8 m x 2,1 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
Part No.
Réf. pièce
N.º de pieza
Art.-Nr.
65103
65923
65004
40
40
40
40
64
64
Qty / Menge / Cantidad
Quantité
Qty / Menge / Cantidad
Quantité
8x4 (2,4 m x 1,2 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
4
8x6 (2,4 m x 1,8 m)
8x7 (2,4 m x 2,1 m)
8x8 (2,4 m x 2,4 m)
Swing Door Building
Gebäude mit Schwingtür
Edifi cio de puerta de giratoria
Bâtiment à porte battante
4
3
0 0 0

6

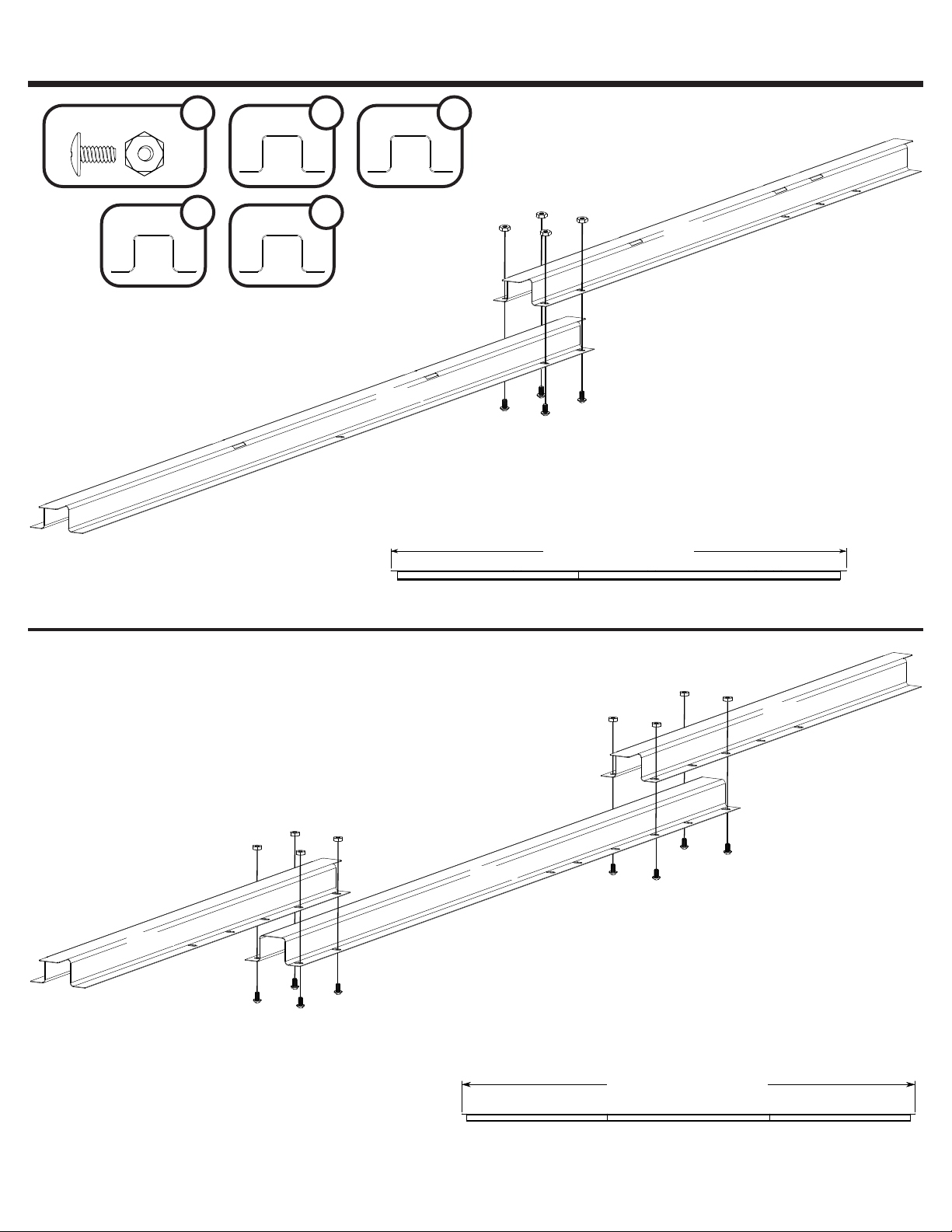

71 3/16” 180,8 cm
06JD
Finished Length
Longueur fi nie
Longitud terminada
11634 X2
65923 65103 40
65103
65923
Länge nach Montage
11635
11634 211635 2
11638 811639 4
X4
67 7/8” 172,4 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11639
11638
6X7 SLIDING DOOR BUILDING
65103
65923
6X7 Gebäude mit Schiebetür
6X7 Edifi cio de puerta corrediza
6X7 Bâtiment à porte coulissante
11638
65103
65923
1163511634
1163811638 11639

7
07JD
11634
11635
11634
11635

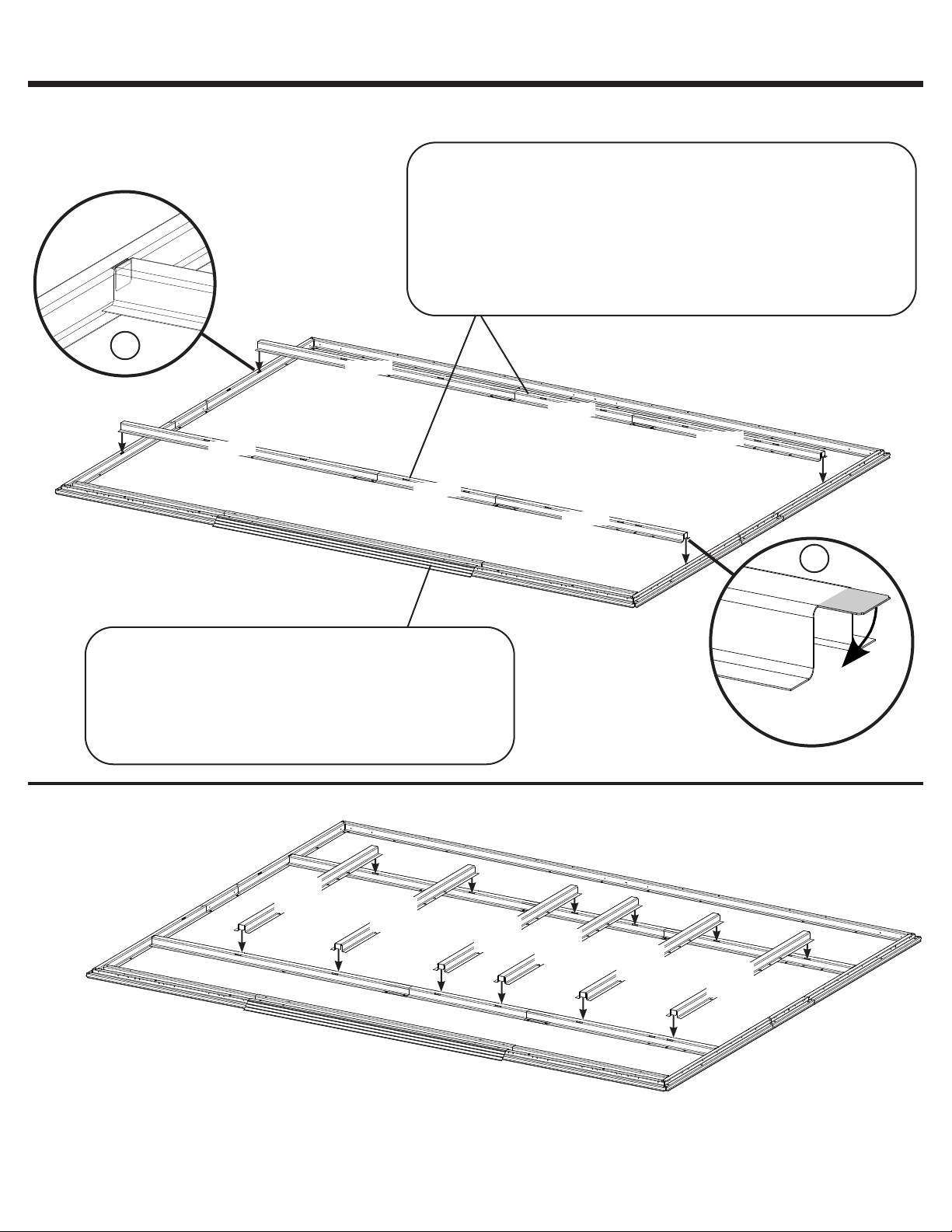

The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
Front
Avant
Frente
Vorne
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
6X7 SLIDING DOOR BUILDING
X4
1
X
6X7 Gebäude mit Schiebetür
6X7 Edifi cio de puerta corrediza
6X7 Bâtiment à porte coulissante
For plywood layout see page 46
Für Sperrholz Anordnung siehe
Seite 46
Para el diseño de madera contra-
chapada ver página 46
Pour la disposition du contreplaqué
voir page 46
Insert bent tabs into slot in frame.
Gebogene Laschen in die Schlitze des
Rahmens einfügen.
Inserte las lengüetas dobladas en la
ranura en el marco.
Insérez les languettes pliées dans la
fente du châssis.
X4
2
X

8
08JD
65923 65103 16 11634 211635 211636 2
8X4 SLIDING DOOR BUILDING
11634
X2
65103
65923
11636
94 11/16” 240,5 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
8X4 Gebäude mit Schiebetür
8X4 Edifi cio de puerta corrediza
8X4 Bâtiment à porte coulissante
11635
65103
65923
116351163611634

9
09JD
11634
11635
11634
11635
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
11638
11638
Front
Avant
Frente
Vorne
11638
11638 6
X4
X4
1
2
X
8X4 SLIDING DOOR BUILDING
11636
11636
11638
11638
8X4 Gebäude mit Schiebetür
8X4 Edifi cio de puerta corrediza
8X4 Bâtiment à porte coulissante
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 47
Für Sperrholz Anordnung siehe
Seite 47
Para el diseño de madera contra-
chapada ver página 47
Pour la disposition du contreplaqué
voir page 47

10
10JD
65923 65103 16 11634 211635 211636 2
8X6 SLIDING DOOR BUILDING
8X6 Gebäude mit Schiebetür
8X6 Edifi cio de puerta corrediza
8X6 Bâtiment à porte coulissante
11634
X2
65103
65923
11636
94 11/16” 240,5 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11635
65103
65923
11635
11636
11634

11
11JD

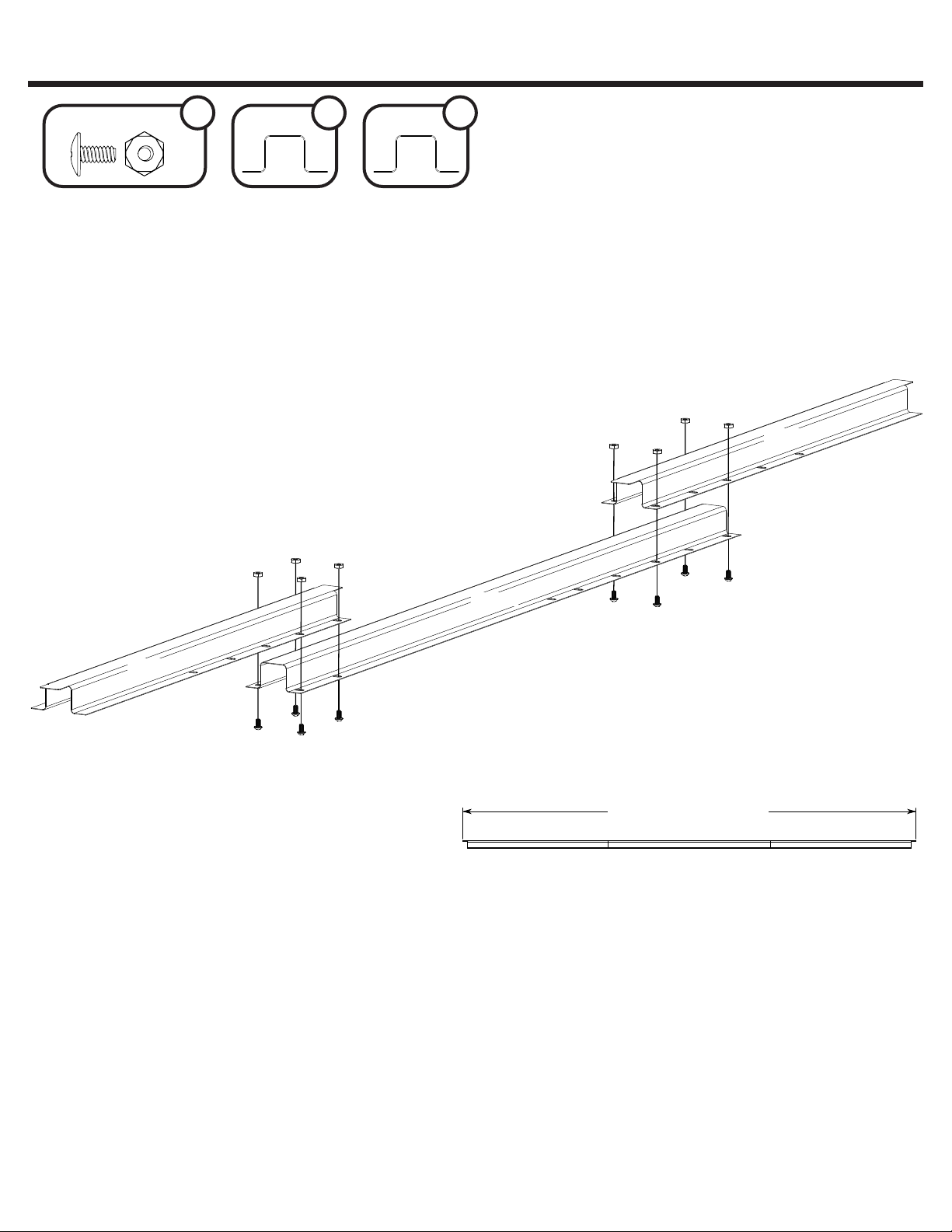

65923 65103 24
X6
34 3/16” 86,8 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11638
11638
11638 12
8X6 SLIDING DOOR BUILDING
65103
65923
65103
65923
8X6 Gebäude mit Schiebetür
8X6 Edifi cio de puerta corrediza
8X6 Bâtiment à porte coulissante
1163811638

12
12JD
11634
11635
11634
11635
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
X2
Front
Avant
Frente
Vorne
8X6 SLIDING DOOR BUILDING
X4
X4
1
2
X
11636
11636
11638
X2 11638
X2 11638
X2 11638
X2 11638
X2
8X6 Gebäude mit Schiebetür
8X6 Edifi cio de puerta corrediza
8X6 Bâtiment à porte coulissante
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 47
Für Sperrholz Anordnung siehe
Seite 47
Para el diseño de madera contra-
chapada ver página 47
Pour la disposition du contreplaqué
voir page 47

13
13JD

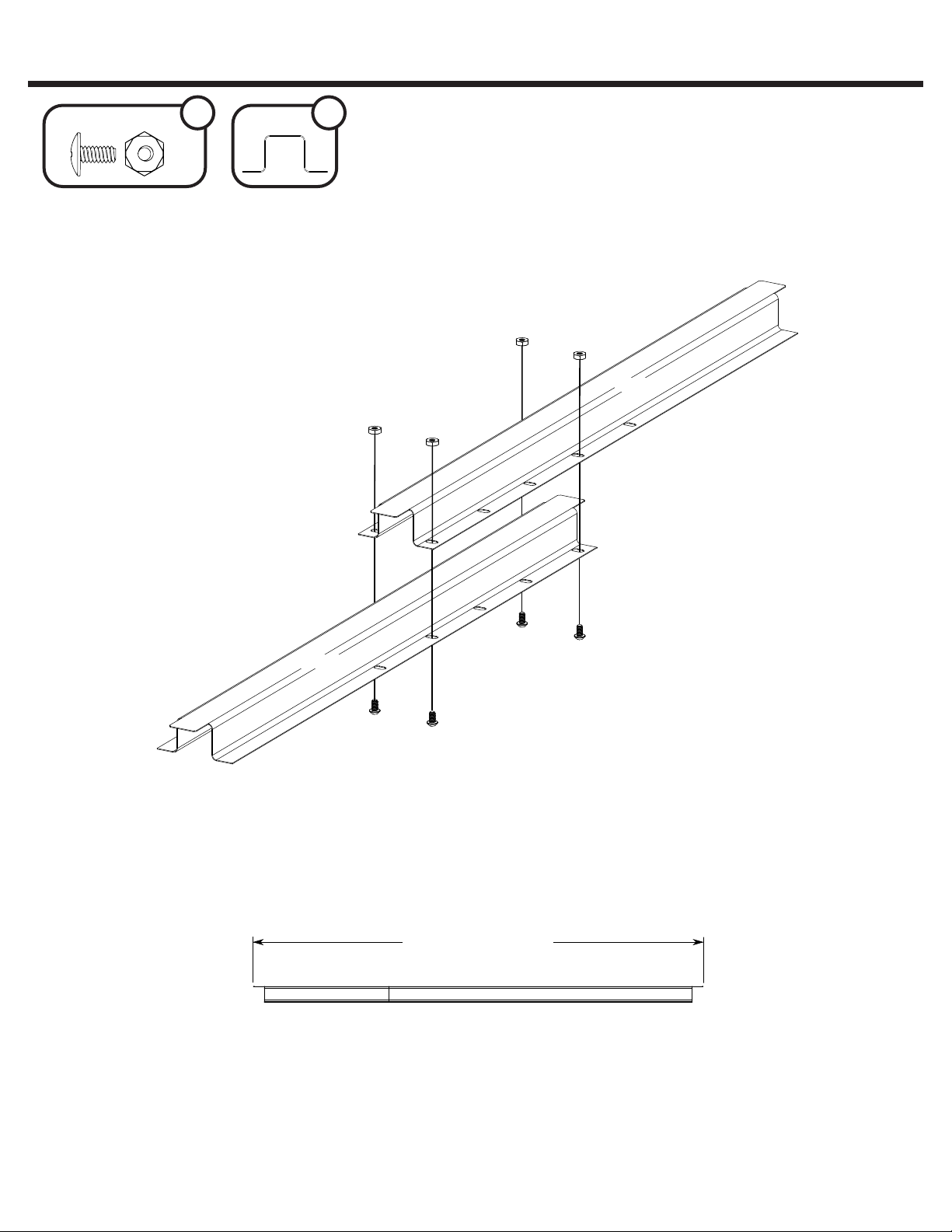

65923 65103 16 11634 211635 211636 2
BRD5M86G SLIDING DOOR BUILDING
BRD5M86G Gebäude mit Schiebetür
BRD5M86G Edifi cio de puerta corrediza
BRD5M86G Bâtiment à porte coulissante
11634
X2
65103
65923
11636
94 11/16” 240,5 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11635
65103
65923
11635
11636
11634

14
14JD
65923 65103 24
X6
39 5/8” 100,6 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11638
11638
11638 12
65103
65923
BRD5M86G SLIDING DOOR BUILDING
BRD5M86G Gebäude mit Schiebetür
BRD5M86G Edifi cio de puerta corrediza
BRD5M86G Bâtiment à porte coulissante
1163811638

15
15JD
11634
11635
11634
11635
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
X2
Front
Avant
Frente
Vorne
X4
X4
1
2
X
11636
11636
11638
X2 11638
X2 11638
X2 11638
X2 11638
X2
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 48
Für Sperrholz Anordnung siehe
Seite 48
Para el diseño de madera contra-
chapada ver página 48
Pour la disposition du contreplaqué
voir page 48
BRD5M86G SLIDING DOOR BUILDING
BRD5M86G Gebäude mit Schiebetür
BRD5M86G Edifi cio de puerta corrediza
BRD5M86G Bâtiment à porte coulissante

16
16JD
65923 65103 16 11634 211635 211636 2
8X7 SLIDING DOOR BUILDING
8X7 Gebäude mit Schiebetür
8X7 Edifi cio de puerta corrediza
8X7 Bâtiment à porte coulissante
11634
X2
65103
65923
11636
94 11/16” 240,5 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11635
65103
65923
116351163611634

17
17JD

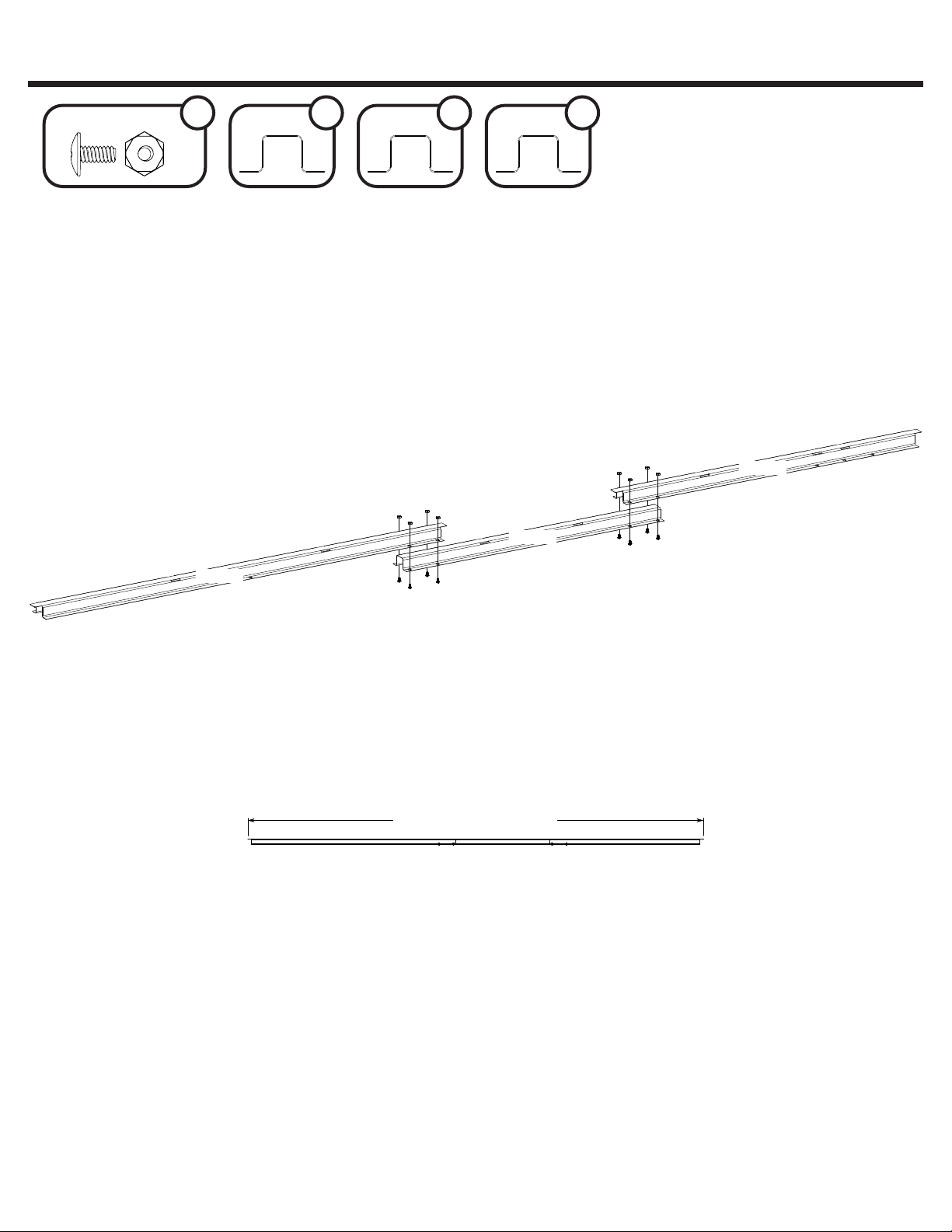

65923 65103 48 11638 12
8X7 SLIDING DOOR BUILDING
11639 6
8X7 Gebäude mit Schiebetür
8X7 Edifi cio de puerta corrediza
8X7 Bâtiment à porte coulissante
X6
67 7/8” 172,4 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11639
11638
65103
65923
11638
65103
65923
116381163911638

18
18JD
11634
11635
The perimeter is the fl oor frame from the building.
*Der Bodenrahmen des Gerätehauses ist die Eingrenzung.
*Le périmètre est le cadre de plancher du bâtiment.
*El perímetro es el marco del piso desde el edifi cio.
IMPORTANT :
Make sure overlaps are positioned on same side of building frame.
WICHTIG: Stellen Sie sicher, daß sich die Überlappungen auf derselben
Seite des Gebäuderahmens befi nden.
IMPORTANTE: Asegure que las solapas se coloquen en el mismo lado
del marco del edifi cio.
IMPORTANT : Les trous doivent être orientés vers le centre.
Front
Avant
Frente
Vorne
11638
Front
Avant
Frente
Vorne
11638
11639
8X7 SLIDING DOOR BUILDING
X4
2
X4
1
X
11636
11634
11635
11636
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
11638
11638
11639
Insert bent tabs into slot
in frame.
Gebogene Laschen in
die Schlitze des Rah-
mens einfügen.
Inserte las lengüetas
dobladas en la ranura
en el marco.
Insérez les languettes
pliées dans la fente du
châssis.
For plywood layout see page 49
Für Sperrholz Anordnung siehe
Seite 49
Para el diseño de madera contra-
chapada ver página 49
Pour la disposition du contreplaqué
voir page 49
8X7 Gebäude mit Schiebetür
8X7 Edifi cio de puerta corrediza
8X7 Bâtiment à porte coulissante
X

19
19JD
65923 65103 16 11634 211635 211636 2
8X8 SLIDING DOOR BUILDING
8X8 Gebäude mit Schiebetür
8X8 Edifi cio de puerta corrediza
8X8 Bâtiment à porte coulissante
11634
X2
65103
65923
11636
94 11/16” 240,5 cm
Finished Length
Longueur fi nie
Longitud terminada
Länge nach Montage
11635
65103
65923
11635
11636
11634
