ART+SOUND IR PRO WIRELESS User manual

IR PRO WIRELESS
 
Integraded IR Emitter
IR confirm LED
Connect to the IR Emitter cacle
eg. setupbox / blue-ray / ....
Integraded IR Receiver
IR confirm LED
Connect to the IR Receivercacle
Integraded IR Emitter
IR confirm LED
Connect to the IR Emitter cacle
eg. setupbox / blue-ray / ....
Integraded IR Receiver
IR confirm LED
Connect to the IR Receivercacle
Integraded IR Emitter
IR confirm LED
Connect to the IR Emitter cacle
eg. setupbox / blue-ray / ....
Integraded IR Receiver
IR confirm LED
Connect to the IR Receivercacle

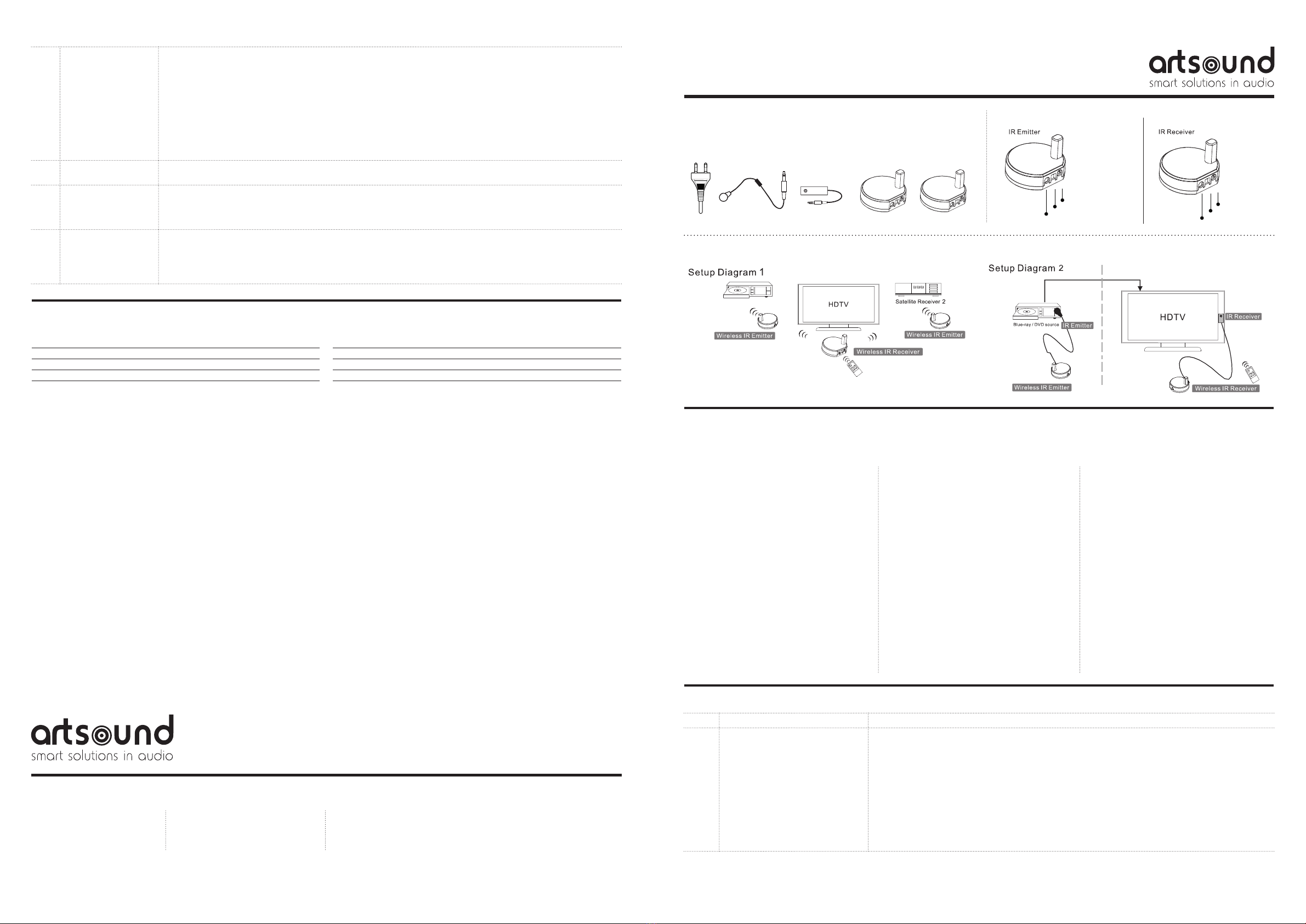

FIG 1
FIG 2
HANDLEIDING // NL
1. BIJBEHORENDE COMPONENTEN
[FIG 1]
schakelvoeding
IR-zenderkabel
IR-ontvangerkabel
IR-zendeenheid
IR-ontvangsteenheid
2. EIGENSCHAPPEN
• Sluit de bedrade IR-repeater draadloos aan.
• Gemakkelijk om alle home entertainmentuitrusting
in dit systeem te besturen over een afstand van
200 meter (open ruimte).
• Geen extra kabels nodig.
3. SPECIFICATIES
IR:
1. Compatibel met alle universele volledige band
draagfrequentie infraroodafstandsbedieningen
2. Beter IR ontvangstgevoeligheid(afstand), > 7 meter
RF:
1. Langeafstandstransmissie > 200 meter (open
ruimte)
2. 866MHz RF technologie om huidige 433MHz RF-
interferentie te vermijden
3. FSK modulatie:
• Betere signaalgevoeligheid dan bij ASK-modulatie
• Betere anti RF-interferentie dan ASK-modulatie
• Betere ruisonderdrukking
4. Digitale technologie met frequentiesprongen
technologie om RF-interferentie te beperken
5. Digitale geëncrypteerde functie garandeert
veiligheid en betrouwbaarheid
6. Vermogen: 5VDC/500mA
4. INSTALLATIESTAPPEN [FIG 2]
1. Plaats de IR-ontvanger(s) en de IR-ontvangerkabel
(optioneel voor meer nauwkeurigheid) op de
gewenste plaats (bv. Tv-scherm).
2. Plaats de IR-zender(s) en de IR-zenderkabel
(optioneel voor meer precisie) op het apparaat
dat of de apparaten die u wilt besturen. (bijv. STB,
DVD-speler,...).
De zender moet rechtstreeks op de IR-zender
geplaatst worden van het apparaat dat u probeert
te besturen.
3. Plaats de IR-ontvanger in de IR-
ontvangeraansluiting op de draadloze
ontvanger en sluit de IR-zenders aan op de
zenderaansluitingen van het aansluitblok.
4. Verbindt de stroomtoevoer met beide uiteinden.
Casus Beschrijving Oplossing van het probleem
1 De “IR ontvanger”, bevestigingsled
knippert niet wanneer ik op de afstands-
bediening druk
• Zorg ervoor dat de stroomtoevoer goed aangesloten is op de “IR-ontvanger” en de “IR-zender”.
• Probeer de afstandsbediening te gebruiken in de buurt van de “IR-ontvanger” om er zeker van te zijn dat het
IR-signaal van de afstandsbediening ontvangen kan worden.
• Plaats de “IR-zender” op de plaats waar de doelapparaten die u wilt besturen staan. (bijv. DVD/VCD/STB/NVR…)
• De ingebouwde IR-ontvanger mag niet geblokkeerd worden door een voorwerp. Als het nodig is, kunt u gebruik
maken van een externe “IR-ontvangerkabel” en de kabel “EXT IR REC” op de “IR-ontvanger” plaatsen. Zorg er
dan voor dat de IR-ontvanger niet geblokkeerd is.
• Zorg ervoor dat de “IR-zenderkabel” aangesloten is op de “EXT IR EMITTER” op de “IR-zender”. Het andere
uiteinde van de externe “IR-zender” moet bovenop het IR-ontvangervenster van het toestel geplaatst worden
(DVD, etc.).
• Eenmaal opgesteld, drukt u op de knop van de afstandsbediening. De IR ontvanger zou moeten beginnen te
knipperen.
5. PROBLEMEN OPLOSSEN
Made in Taiwan – Imported by House of Music nv
6. TECHNICAL SPECIFICATION
Model IR PRO WIRELESS
Product 866 MHz wireless IR repeater system
Transmit power -2,10 dBm
Type of modulation FSK
Number of channels 1
Power supply 5 Vdc
Antenna type Spring antenna / Gain: 2 dBi
Temperature range -10°C / +40°C
2 The IR CON, confirm
LED, blinks upon recei-
ving signal from remote
control. But this target
device does not react as
expected.
• Please make sure the “embedded IR Emitter” is aimed directly to the IR receiver window LED on the target device which you want
to control (ex: DVD/VCD/STB/NVR…);
If external “IR Emitter” cable is in use, it should be connected to the “EXT EMITTER”. And the other end should be aimed at or
placed on top of the IR receiver window on the device which you want to control (ex: DVD/VCD/ STB/NVR…). We have to make
sure the signal is not blocked.
• Please make sure the “IR receiver cable” is correctly connected to “EXT IR REC” of the “IR Receiver”
When the environment has been set-up, Press the button of your remote control. The IR signal should be relayed to control the
target device.
• The distance between remote control and IR Receiver is short ((perhaps < 5m)). Please make sure the battery in the remote con-
trol is sufficient. Because the working distance between IR Receiver and remote control is determined by the IR signal power of
your remote controller. Try to replace the old battery with the new battery in your remote controller.
3 Target device does not
work with your IR Kit
• Usually, this kit should work perfectly across various brands of remote controllers. In rare case, if you encounter this problem,
please report the model number for your device to us. Customer service will take care of you.
4 I have connected the way
as the user manual said,
but still cannot get this kit
to work.
• Please check the material of your cabinet. If your cabinet is made by metal, Radio Frequency may not pass through. We recom-
mend to relocate our device outside of the cabinet, and make sure Radio Frequency can function as the product is designed.
5 In manual, it said it can
work “within or over 200
meters open space”, but
why it may just work 50
Meters for me.
• “Open space” means there’s nothing between “IR Receiver” and “IR Emitter”. So, for the RF distance between “IR Receiving unit”
and “IR Emitter unit” could be reduced by wall, cabinet, furniture, etc.
House of Music nv
Ronse, Belgium
[phone]
[phone]
[email protected]
www.artsound.be
@Art_Sound
ArtSound.Audio
Ontdek het volledige aanbod op www.artsound.be
Découvrez la gamme complète sur www.artsound.be
Discover the complete range at www.artsound.be
14

6. TECHNISCHE SPECIFICATIES 6. CARACTERISTIQUES TECHNIQUES
Model IR PRO WIRELESS
Product 866 MHz Draadloos IR repeater systeem
Overdrachtsvermogen -2,10 dBm
Type van modulatie FSK
Aantal kanalen 1
Stroomtoevoer 5 Vdc
Antennetype Veerantenne / Rendement: 2 dBi
Temperatuurbereik -10°C / +40°C
Modèle IR PRO SANS FIL
Produit Système répéteur IR sans fil 866 MHz
Puissance d’émission -2,10 dBm
Type de modulation FSK
Nombre de canal 1
Alimentation 5 Vdc
Type d’antenne Antenne à ressort / Gain : 2 dBi
Plage de température -10°C / +40°C
MANUAL // UKMODE D’EMPLOI // FR
1. RELATED COMPONENTS [FIG 1]
switching power supply
IR emitter cable
IR receiver cable
IR emitter unit
IR receiver unit
2. FEATURES
• Connect wired IR Repeater devices wirelessly.
• Easy to control all home entertainment in this
system over 200 meters (open space).
• No extra wire needed.
3. SPECIFICATIONS
IR:
1. Compatible with all universal full band carrier
frequency infrared remotes
2. Better IR receive sensitivity(distance), > 7 meter
RF:
1. Long range transmission > 200 meter (open space)
2. 866MHz RF technology to ignore current 433MHz
RF-interference
3. FSK modulation:
• Better signal sensitivity than ASK modulation
• Better Anti RF-interference than ASK
modulation
• Better noise suppression
4. Digital technology with frequency hopping
technology to minimizes RF-interference
5.
Digital encrypted function ensures safety and
reliability
6. Power: 5VDC/500mA
4. INSTALLATION STEPS [FIG 2]
1. Place the IR receiver(s) and R receiver cable
(optional for more precision) in your desired
location (eg. TV screen).
2. Place the IR emitter(s) and IR emitter cable
(optional for more precision) on the device(s) you
want to control. (eg. STB, DVD player,...).
The emitter should be placed directly on the IR
sensor of the device you are trying to control.
3. Plug the IR receiver in the IR receiver jack on the
wireless receiver and plug the IR emitters into the
emitter jacks of the connecting block.
4. Connect the power supply to each end.
1. COMPOSANTS ASSOCIÉS [IMAGE 1]
Interrupteur d’alimentation
Câble émetteur IR
Câble récepteur IR
Boitier émetteur IR
Boitier récepteur IR
2. CARACTERITIQUES
• Branchez le boitier répéteur IR sans fil.
• Idéal pour contrôler vos appareils de divertisse-
ment à plus de 200 mètres à domicile (espace
ouvert).
• Pas besoin de câble supplémentaire.
3. INDICATION
IR:
1. Compatible avec toutes les télécommandes
infrarouges à fréquence pleine bande universelles
2. Meilleure sensibilité de réception IR (distance),
> 7 mètres
RF:
1. Transmission longue portée > 200 mètres (espace
ouvert)
2. Technologie RF 866MHz pour passer outre les
interférences RF 433MHz actuelles
3. Modulation FSK :
• Meilleure sensibilité du signal par rapport à la
modulation ASK
• Meilleure protection contre les interférences RF
par rapport à la modulation ASK
• Meilleures performances en matière de suppressi-
on du bruit
4. Technologie numérique avec saut de fréquence
pour minimiser les interférences RF
5. La fonction numérique cryptée assure la sécurité
et la fiabilité
6. Alimentation : 5VDC/500mA
4. ETAPE DE MONTAGE [IMAGE 2]
1. Placez le(s) récepteur(s) IR et le câble R du
récepteur (en option pour plus de précision) à
l’endroit souhaité (écran TV par ex.).
2. Placez le(s) émetteur(s) IR et le câble émetteur
IR (en option pour plus de précision) sur le(s)
dispositif(s) que vous souhaitez contrôler (ex.
Décodeur, lecteur DVD,....).
L’émetteur doit être placé directement sur le
capteur IR de l’appareil que vous essayez de
contrôler.
3. Branchez le récepteur IR dans la prise du
récepteur IR sans fil et branchez les émetteurs
IR dans les prises de l’émetteur du bloc de
raccordement.
4. Brancher l’alimentation électrique de chaque côté.
Case Phenomena Description Trouble shoot
1 The “IR CON”, Con-
firm LED doesn’t blink
when I press the remote
controller
• Make sure the power supplies are firmly plugged into the “IR Receiver” and “IR Emitter”.
• Try to use the remote controller near the “IR Receiver” to ensure IR signal from remote controller can be received.
• Place the “IR Emitter” to the place where target devices you want to control are located. (ex: DVD/VCD/STB/NVR…)
• The embedded IR receiver should not be blocked by any object. If there is a need, you can use the external “IR receiver Cable”
and plug the cable in the “EXT IR REC” on “IR Receiver”. Then, make sure the IR receiver is not blocked.
• Make sure the “IR emitter cable” is connect to “EXT IR EMITTER” on “IR Emitter”. The other end of the external “IR Emitter”
should be placed on top of the IR Receiver window of the device (DVD, etc.).
• After the environment has been set-up, press the button on the remote control. The IR CON should blink accordingly.
Cas Description phénomènes Résolution des problèmes
1 Le voyant «IR CON», voyant de
confirmation ne clignote pas quand
j’appuie sur la télécommande.
• Assurez-vous que les alimentations du “récepteur IR” et de l’”émetteur IR” soient bien branchées dedans.
• Essayez d’utiliser la télécommande à proximité du “récepteur IR” pour vous assurer que le signal IR de la télécommande
est bien reçu.
• Placez l’”émetteur IR” à l’endroit où se trouvent les appareils cibles que vous souhaitez contrôler (ex : DVD/VCD/STB/
NVR...).
• Les IR du récepteur ne doivent être entravés par aucun objet. En cas de besoin, vous pouvez utiliser le “câble récepteur
IR” externe et brancher le câble dans “EXT IR REC” du “Récepteur IR”. Assurez-vous ensuite que les IR du récepteur ne
soient pas bloqués.
• Assurez-vous que le “câble émetteur IR” soit connecté à “EXT IR EMITTER” sur “IR Emitter”. L’autre extrémité de
l’”émetteur IR” externe doit être placée sur la fente du récepteur IR de l’appareil (DVD, etc.).
• Une fois que l’ensemble a été configuré, appuyez sur la touche de la télécommande. Le témoin IR CON doit clignoter en
conséquence.
5. TROUBLE SHOOTING
5. RÉSOLUTION DES PROBLÈMES
2 Het IR CON bevestigingsledje knippert
wanneer het een signaal ontvangt van
de afstandsbediening. Maar het doelap-
paraat reageert niet zoals verwacht.
• Zorg ervoor dat de “ingebouwde IR-zender” rechtstreeks naar het IR-ontvanger vensterledje gericht is op het
doelapparaat dat u wilt besturen (bijv.: DVD/VCD/STB/NVR…);
Als de externe “IR-zender” kabel in gebruik is, dan moet deze aangesloten zijn op de “EXT EMITTER” en het
andere uiteinde moet gericht zijn op of geplaatst zijn bovenop het IR-ontvanger venster van het toestel dat u wilt
besturen (bijv. DVD/VCD/ STB/NVR…). We moeten ervoor zorgen dat het signaal niet geblokkeerd wordt.
• Zorg er a.u.b. voor dat de “IR-ontvangerkabel” correct verbonden is met de “EXT IR REC” van de “IR-ontvanger”
Druk op de knop van uw afstandsbediening wanneer de omgeving opgesteld is. Het IR-signaal zou doorgegeven
moeten worden om het doelapparaat te besturen.
• De afstand tussen de afstandsbediening en de IR-Ontvanger is kort ((misschien < 5m)). Zorg er a.u.b. voor dat
de batterij in de afstandsbediening nog voldoende kracht heeft. Omdat de werkafstand tussen de IR-ontvanger
en de afstandsbediening bepaald wordt door de IR-signaalsterkte van uw afstandsbediening. Probeer de oude
batterij te vervangen door een nieuwe in uw afstandsbediening.
3 Het doelapparaat werkt niet met uw
IR-Kit
• Gewoonlijk werkt deze kit perfect met verschillende merken van afstandsbedieningen. In zeldzame gevallen,
wanneer dit probleem zich zou voordoen, geef dan het modelnummer van uw toestel door aan ons. De klanten-
dienst zal contact met u opnemen.
4 Ik heb alles aangesloten zoals beschre-
ven staat in de handleiding, maar ik
slaag er nog steeds niet in om de kit te
doen werken.
• Controleer a.u.b. het materiaal van uw kast. Wanneer deze gemaakt is uit metaal, dan kan het zijn dat de ra-
diofrequentie er niet door kan. We raden u aan om het toestel uit uw kast te plaatsen en ervoor te zorgen dat de
radiofrequentie kan werken in overeenstemming met het ontwerp van het product.
5 In de handleiding staat dat het product
kan werken “binnen een open ruimte van
200 meter”, maar waarom kan het dat
het voor mij maar 50 meter werkt.
• “Open ruimte” betekent dat er niets tussen de “IR-ontvanger” en de “IR-zender” staat. Dus de RF-afstand tussen
de “IR-ontvangsteenheid” en de “IR-zendereenheid” kan beperkt worden door muren, kasten, meubels, etc.
2 Le voyant IR CON, voyant de
confirmation, clignote lors de la
réception du signal de la télécom-
mande. Mais l’appareil cible ne
réagit pas comme prévu.
• Assurez-vous que l’”émetteur IR intégré” soit directement pointé vers le témoin de la fente du récepteur IR de l’appareil
cible que vous souhaitez contrôler (ex : DVD/VCD/STB/NVR...) ;
En cas d’utilisation d’un câble “Emetteur IR” externe, il doit être raccordé à l’”EXT EMITTER”. Et l’autre extrémité doit
être pointée ou placée au-dessus de la fente du récepteur IR de l’appareil que vous souhaitez contrôler (ex : DVD/VCD/
STB/NVR...). Il faut s’assurer que le signal ne soit pas bloqué.
• Assurer-vous que le “câble récepteur IR” soit correctement connecté à “EXT IR REC” du “récepteur IR”.
Lorsque l’ensemble a été configuré, appuyez sur la touche de votre télécommande. Le signal IR doit être relayé pour
contrôler l’appareil cible.
• Si la distance entre la télécommande et le récepteur IR est faible ((par exemple< 5m)). Assurez-vous que la pile de la
télécommande soit suffisamment puissante, car la distance de fonctionnement entre le récepteur IR et la télécommande
est déterminée par la puissance du signal IR de votre télécommande. Essayez de remplacer l’ancienne pile par une pile
neuve dans votre télécommande.
3 L’appareil cible ne fonctionne pas
avec votre kit IR
• Habituellement, ce kit fonctionne parfaitement avec différentes marques de télécommandes. Dans de rares cas, si vous
rencontrez ce problème, veuillez nous communiquer le numéro du modèle de votre appareil. Le service client prendra en
charge votre souci
4 J’ai branché l’ensemble en suivant
les instructions du manuel d’utilisa-
tion, mais je n’arrive toujours pas à
faire fonctionner ce kit
• Veuillez vérifier le type matériau de votre meuble. Si votre meuble est en métal, les radiofréquences peuvent ne pas
passer au travers. Nous vous recommandons de déplacer notre appareil à l’extérieur de l’armoire et de vous assurer que
la radiofréquence fonctionne comme elle le devrait lors de la conception du produit.
5 Il est indiqué «fonctionne dans un
espace ouvert de 200 mètres ou
plus», mais pourquoi ne fonc-
tionne-t-il qu’à 50 mètres dans
mon cas ?
• «Espace ouvert» signifie qu’il n’y a rien entre le «Récepteur IR» et l’»Emetteur IR». La présence d’un mur, d’une armoire
ou d’un meuble etc. peut réduire la distance de RF entre le «Récepteur IR» et l’»Émetteur IR».
32
