Ashdown Geezer Buttler Pedal of Doom User manual

USER GUIDE
ENGLISH / FRANÇAIS / DEUTSCH / ESPAÑOL / ITALIANO

ASHDOWN ENGINEERING - PEDAL OF DOOM USER GUIDE
INTRODUCTION
A legendary bass player has legendary tone, now you can feel the DOOM
and achieve the tone of legends with Geezer Butler’s signature
Pedal of Doom!
A well saturated vintage bass specic overdrive for truly rumbling bass
tones. Worthy of a place on any Bass legends pedal board, the Pedal of
Doom comes with 2 on board E.Q.s to shape 2 different independent
tones. World ending bass drive with limitless tonal control have never
been so easy to achieve.
Thank you for purchasing your Ashdown Engineering pedal and welcome
to the family! We really think you’ve made the right choice and know that
this pedal will give you years of great tone and service.
It is a machine though and needs to be looked after, please read
through this user manual which will help you get the most out of
your new pedal and keep it running as long as some of our
happiest and very famous customers.
Please register this product online so we can make sure we give you years
of customer support through our friendly in-house service centre.
Here is where you need to visit to register your product:
http://www.ashdownmusic.com/pages/register-your-product
THANK YOU
REGISTER ONLINE
FEATURES:
- 2 CHANNELS OF 4 BAND E.Q.
- 1 x GAIN DRIVE
- DI OUT
- GROUND LIFT SWITCH
- DUAL VU
Weight & Dimensions:
H: 65mm (Inc Pots) - 2.56”
W: 183mm - 7.2”
D: 120mm - 4.72”
Kgs:1.28
Lbs: 2.82

ASHDOWN ENGINEERING - PEDAL OF DOOM USER GUIDE USER GUIDE PEDAL OF DOOM
VU METER 1
This is used to monitor the input level of your instrument. The Left Blue LED lights up in the VU
when E.Q. 1 is set and the Right Blue LED when E.Q. 2 is set.
VU METER 2
This is used to monitor the output level of the drive (Doom). The VU Blue LED lights up when the
Doom is engaged.
OUTPUT
This is used to set the overall output of the pedal, set to off and no sound will be heard.
BASS / LO MID / HI MID, E.Q. CHANNEL 1 (Left hand side)
The 3-band independent E.Q. can be used to dial in a tone for E.Q. Channel 1.
TREBLE
This controls the treble and is shared with E.Q. channel 1 & 2.
BASS / LO MID / HI MID, E.Q. CHANNEL 2 (Right hand side)
The 3-band independent E.Q .can be used to dial in a tone for EQ Channel 2.
DOOM
This dials in the amount of drive you want. From a small amount of edge to your tone to a world
ending distorted overdrive, this has you covered. CAUTION! Handle the DOOM level with care!
DOOM VOL
Sets the output level of your drive, when set to off and Doom is engaged (Blue LED light will be on
in the VU meter) no sound will be heard. Use this to match the volume of your amp or add a little
gain for a boost.
EQ 1/2 SWITCH
Use this foot switch to change between E.Q. setting 1 and E.Q. setting 2.
DOOM SWITCH
This foot switch engages the DOOM!!!
GROUND LIFT SWITCH
The ground lift switch eliminates unwanted hum and buzz if you are plugging into noisy
mains power.

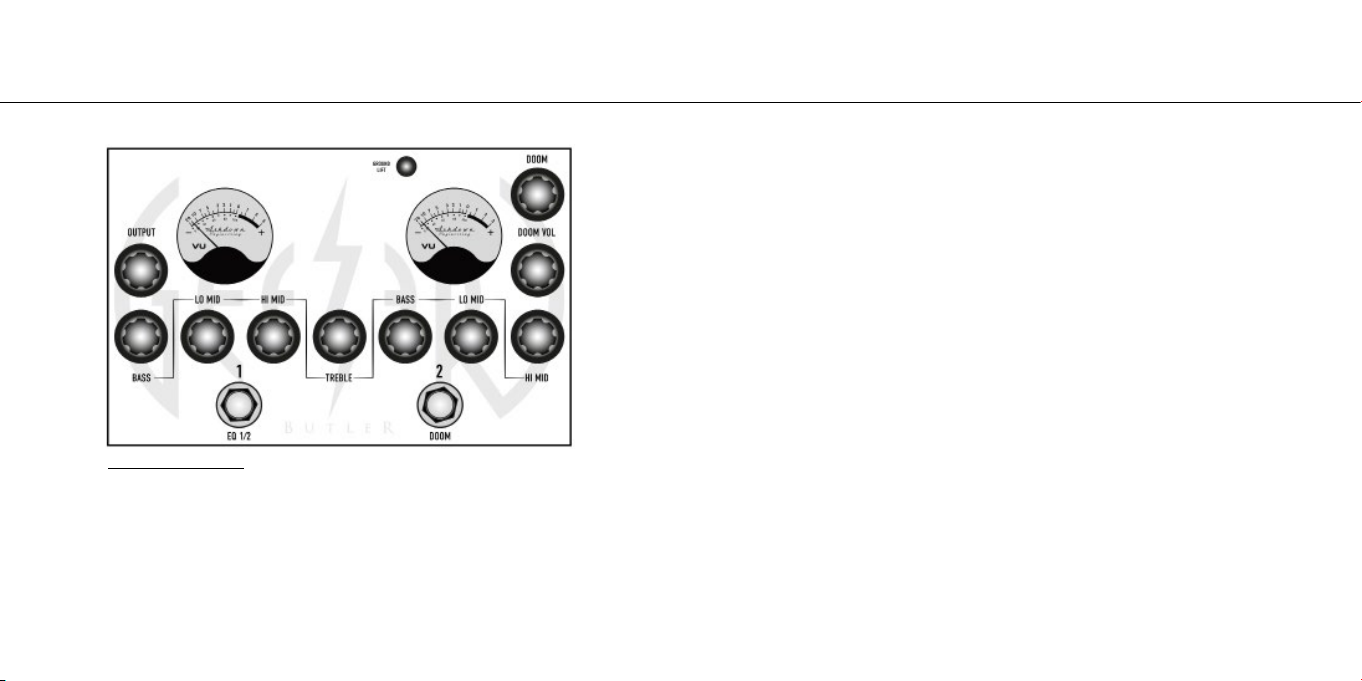

TOP PANEL

ASHDOWN ENGINEERING - PEDAL OF DOOM USER GUIDE USER GUIDE PEDAL OF DOOM
DIRECT INJECT (D.I.)
A balanced D.I. Is provided on a latching XLR socket. This is Post E.Q. and effects signal. The output
signal from this XLR socket is set to a level and impedance suitable for connecting directly into
the input of a mixing desk for either Direct Injection into the PA system or for recording. This must
ONLY be used into a balanced input, it is not intended for any other type of connection.
JACK INPUT
Use this to plug your instrument cable in or plug in from another pedal output.
JACK OUTPUT
This is a jack output to your amp or another pedal on your board.

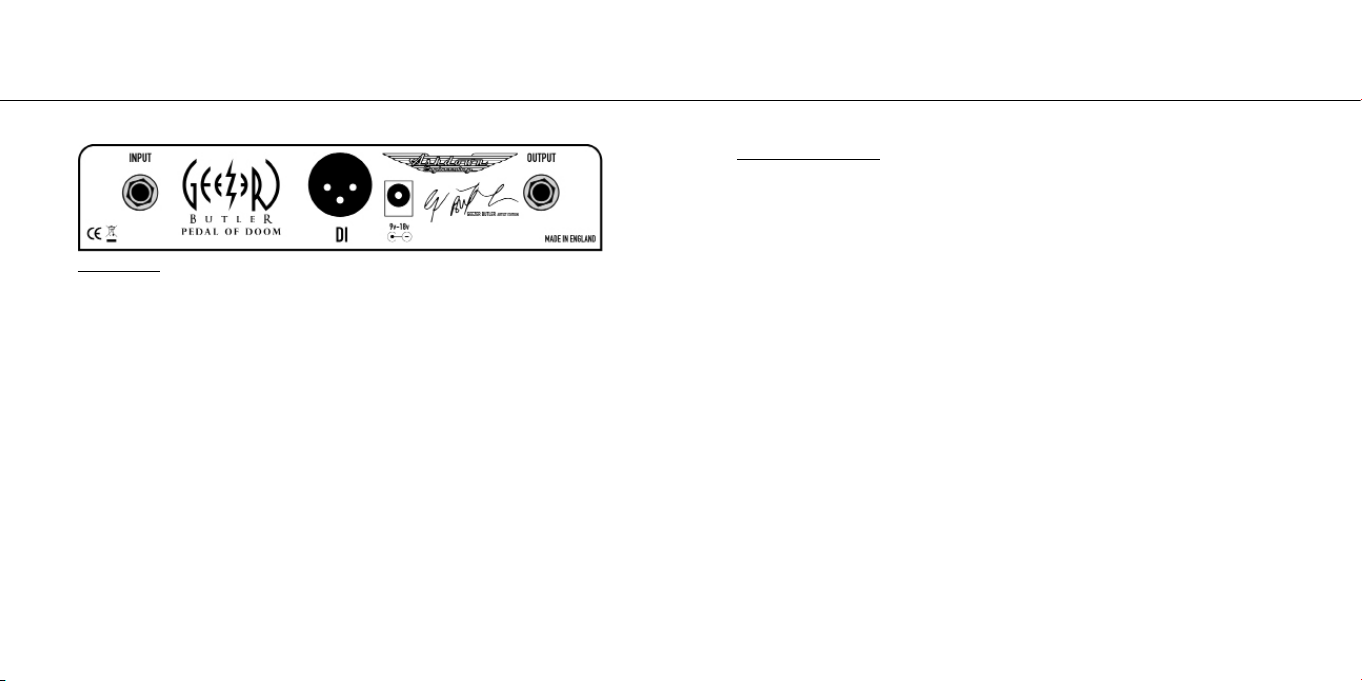

REAR PANEL
SPECIFICATIONS:
Inputs
Input Impedance - 3.9M ohms Input impedance 100k
Outputs
D.I.Output 420 ohms balanced, Transformer isolated, optional ground lift
Equalisation
Bass Passive 0-100%
Lo Mid Passive 0-100%
Hi Mid Passive 0-100%
Treble Passive 0-100%
Power Supply
2.1mm Plug 9V Centre pin NEGATIVE @ 100 mA.
Best results will be obtained with a LINEAR regulated supply ( ie transformer type ),the
use of switching type adapters may lead to the introduction of unwanted noise.
IMPORTANT! Use correct POLARITY Power Supply, the use of the wrong power supply
will invalidate the warranty and repairs required due to the use of the wrong supply may
incur a charge.

Merci d’avoir acheté votre pédale Ashdown Engineering et bienvenue
dans la famille ! Nous pensons vraiment que vous avez fait le bon choix
et savons que cette pédale vous donnera des années de sonorité et de
service exceptionnels.
C’est une machine et il faut en prendre soin, veuillez lire
grâce à ce manuel d’utilisation qui vous aidera à tirer le meilleur parti de
votre nouvelle pédale et faites-la fonctionner aussi longtemps que
certains de nos
clients les plus heureux et très célèbres.
Veuillez enregistrer ce produit en ligne an que nous puissions nous
assurer que nous vous offrons des années d’assistance à la clientèle grâce
à notre centre de service interne convivial.
Voici où vous devez vous rendre pour enregistrer votre produit:
http://www.ashdownmusic.com/pages/register-your-product
MERCI
INSCRIVEZ-VOUS EN LIGNE
ASHDOWN ENGINEERING - PEDAL OF DOOM MODE D’EMPLOI
INTRODUCTION
Un bassiste légendaire a un son légendaire, maintenant vous pouvez
sentir le DOOM et atteindre le ton des légendes avec la signature de
Geezer Butler
Pédale du destin!
Un overdrive spécique aux basses vintage bien saturé pour des sons
de basse vraiment grondants. Digne d’une place sur n’importe quel
pédalier Bass Legends, la Pedal of Doom est livrée avec 2 E.Q. intégrés
pour façonner 2 tonalités indépendantes différentes. L’entraînement des
basses de n du monde avec un contrôle tonal illimité n’a jamais été aussi
facile à réaliser.
CARACTÉRISTIQUES:
- 2 CANAUX DE 4 BANDES E.Q.
- 1 x GAIN DRIVE
- DI OUT
- INTERRUPTEUR DE LEVAGE AU SOL
- DUAL VU
Poids & Dimensions:
H: 65mm (Inc Pots) - 2.56”
W: 183mm - 7.2”
D: 120mm - 4.72”
Kgs:1.28
Lbs: 2.82

ASHDOWN ENGINEERING - PEDAL OF DOOM MODE D’EMPLOI
VU-MÈTRE 1
Ceci est utilisé pour contrôler le niveau d’entrée de votre instrument. La LED bleue gauche
s’allume dans le VU lorsque l’E.Q. 1 est réglé et la LED bleue droite lorsque l’E.Q. 2 est réglé.
VU-MÈTRE 2
Ceci est utilisé pour contrôler le niveau de sortie du lecteur (Doom). La LED bleue VU s’allume
lorsque le Doom est activé.
PANNEAU
MODE D’EMPLOI
PEDAL OF DOOM
PRODUCTION
Ceci est utilisé pour régler la sortie globale de la pédale, désactivée et aucun son ne sera
entendu.
BASS / LO MID / HI MID, E.Q. CANAL 1 (côté gauche)
L’égaliseur indépendant à 3 bandes peut être utilisé pour composer une tonalité pour E.Q. Canal
1.
TRIPLER
Ceci contrôle les aigus et est partagé avec E.Q. canal 1 & 2.
BASS / LO MID / HI MID, E.Q. CANAL 2 (Côté droit)
L’égaliseur indépendant à 3 bandes peut être utilisé pour composer une tonalité pour le canal EQ
2.
PERTE
Cela compose la quantité de lecteur que vous voulez. D’une petite quantité de bord à votre
tonalité à un overdrive déformé se terminant par un monde, cela vous a couvert. MISE EN GARDE!
Manipulez le niveau DOOM avec précaution !
VOL DOOM
Dénit le niveau de sortie de votre lecteur, lorsqu’il est désactivé et que Doom est activé (la
lumière LED bleue sera allumée dans le VU-mètre), aucun son ne sera entendu. Utilisez-le pour
correspondre au volume de votre ampli ou ajoutez un peu de gain pour un coup de pouce.
COMMUTATEUR EQ 1/2
Utilisez ce commutateur au pied pour changer entre E.Q. réglage 1 et E.Q. réglage 2.
COMMUTATEUR DOOM
Cet interrupteur au pied engage le DOOM !!!
INTERRUPTEUR DE LEVAGE AU SOL
L’interrupteur de levage au sol élimine les bourdonnements et les bourdonnements indésirables
si vous vous branchez sur des appareils bruyants.
alimentation secteur.

ASHDOWN ENGINEERING - PEDAL OF DOOM MODE D’EMPLOI
INJECTION DIRECTE (D.I.)
Un I.D. équilibré Est fourni sur une prise XLR à verrouillage. C’est Post EQ. et signal d’effets. Le
signal de sortie de cette prise XLR est réglé sur un niveau et une impédance appropriés pour
se connecter directement à l’entrée d’une table de mixage pour une injection directe dans le
système de sonorisation ou pour l’enregistrement. Cela doit être utilisé UNIQUEMENT dans une
entrée symétrique, il n’est pas destiné à tout autre type de connexion.
ENTRÉE JACK
Utilisez-le pour brancher votre câble d’instrument ou le brancher à partir d’une autre sortie de
pédale.
SORTIE JACK
Il s’agit d’une sortie jack vers votre ampli ou une autre pédale de votre carte.
PANNEAU AR-
MODE D’EMPLOI
PEDAL OF DOOM
CARACTÉRISTIQUES:
Contributions
Impédance d’entrée - 3.9M ohms Impédance d’entrée 100k
Les sorties
D.I.Sortie 420 ohms symétrique, Transformateur isolé, Ground Lift en option
Égalisation
Basse Passive 0-100%
Lo Mid Passif 0-100%
Hi Mid Passif 0-100%
Aigus Passifs 0-100%
Source de courant
Prise 2,1mm Broche centrale 9V NÉGATIVE @ 100mA.
Les meilleurs résultats seront obtenus avec une alimentation régulée LINEAIRE (c’est-
à-dire de type transformateur), l’utilisation d’adaptateurs de type commutation peut
entraîner l’introduction de bruits indésirables.
IMPORTANT! Utilisez une alimentation POLARITY correcte, l’utilisation de la mauvaise
alimentation annulera la garantie et les réparations nécessaires en raison de l’utilisation
de la mauvaise alimentation peuvent entraîner des frais.

Vielen Dank für den Kauf Ihres Ashdown Engineering-Pedals und
willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige
Wahl getroffen haben und wissen, dass dieses Pedal Ihnen jahrelang
großartigen Klang und gute Dienste leisten wird.
Es ist jedoch eine Maschine und muss gepegt werden, bitte lesen
durch dieses Benutzerhandbuch, das Ihnen helfen wird, das Beste
daraus zu machen
Bitte registrieren Sie dieses Produkt online, damit wir sicherstellen
können, dass wir Ihnen jahrelangen Kundensupport durch unser
freundliches internes Servicezentrum bieten können.
Hier müssen Sie besuchen, um Ihr Produkt zu registrieren:
http://www.ashdownmusic.com/pages/register-your-product
VIELEN DANK
ONLINE REGISTRIEREN
ASHDOWN ENGINEERING - PEDAL OF DOOM BENUTZERHANDBUCH
EINLEITUNG
Ein legendärer Bassist hat einen legendären Ton, jetzt können Sie den
DOOM spüren und mit der Signatur von Geezer Butler den Ton der
Legenden erreichen
Pedal des Schicksals!
Ein gut gesättigter Vintage-Bass-spezischer Overdrive für wirklich
grollende Basstöne. Das Pedal of Doom verdient einen Platz auf
jedem Bass-Legenden-Pedalboard und verfügt über 2 integrierte EQs,
um 2 verschiedene unabhängige Töne zu formen. Weltbewegender
Bassantrieb mit grenzenloser Klangkontrolle war noch nie so einfach zu
erreichen.
MERKMALE:
- 2 KANÄLE MIT 4-BAND-E.Q.
- 1 x GAIN-ANTRIEB
- DI AUS
- BODENHEBUNGSSCHALTER
- DUAL-VU
Gewicht & Abmessungen:
H: 65mm (Inc Pots) - 2.56”
W: 183mm - 7.2”
D: 120mm - 4.72”
Kgs:1.28
Lbs: 2.82

ASHDOWN ENGINEERING - PEDAL OF DOOM BENUTZERHANDBUCH
VU-METER 1
Dies wird verwendet, um den Eingangspegel Ihres Instruments zu überwachen. Die linke blaue
LED leuchtet in der VU auf, wenn E.Q. 1 eingestellt ist und die rechte blaue LED, wenn E.Q. 2 ist
eingestellt.
VU-METER 2
Dies dient zur Überwachung des Ausgangspegels des Laufwerks (Doom). Die blaue VU-LED
leuchtet auf, wenn der Doom aktiviert ist.
OBERSEITE
BENUTZERHANDBUCH
PEDAL OF DOOM
AUSGANG
Dies wird verwendet, um den Gesamtausgang des Pedals einzustellen, wenn es ausgeschaltet ist
und kein Ton zu hören ist.
BASS / LO MID / HI MID, E.Q. KANAL 1 (linke Seite)
Der unabhängige 3-Band-E.Q. kann verwendet werden, um einen Ton für E.Q. Kanal 1.
VERDREIFACHEN
Steuert die Höhen und wird mit E.Q. geteilt. Kanal 1 & 2.
BASS / LO MID / HI MID, E.Q. KANAL 2 (rechte Seite)
Der unabhängige 3-Band-E.Q. kann verwendet werden, um einen Ton für EQ-Kanal 2 einzustellen.
UNTERGANG
Dies wählt die gewünschte Antriebsmenge ein. Von einer kleinen Menge Kanten an Ihrem Ton
bis hin zu einem verzerrten Overdrive, der das Ende der Welt bedeutet, ist dies alles für Sie.
VORSICHT! Gehen Sie vorsichtig mit dem DOOM-Level um!
DOOM VOL
Legt den Ausgangspegel Ihres Laufwerks fest, wenn es ausgeschaltet ist und Doom aktiviert
ist (blaues LED-Licht leuchtet im VU-Meter), ist kein Ton zu hören. Verwenden Sie dies, um die
Lautstärke Ihres Verstärkers anzupassen oder ein wenig Gain für einen Boost hinzuzufügen.
EQ 1/2 SCHALTER
Verwenden Sie diesen Fußschalter, um zwischen E.Q. Einstellung 1 und E.Q. Einstellung 2.
DOOM-SCHALTER
Dieser Fußschalter aktiviert den DOOM!!!
BODENHEBUNGSSCHALTER
Der Ground-Lift-Schalter eliminiert unerwünschtes Brummen und Brummen, wenn Sie laut
einstecken Netzstrom.

ASHDOWN ENGINEERING - PEDAL OF DOOM BENUTZERHANDBUCH
DIREKTEINSPRITZUNG (D.I.)
Ein ausgewogener D.I. Wird auf einer rastenden XLR-Buchse bereitgestellt. Das ist Post-E.Q. und
Effektsignal. Das Ausgangssignal von dieser XLR-Buchse ist auf einen Pegel und eine Impedanz
eingestellt, die für den direkten Anschluss an den Eingang eines Mischpults geeignet sind,
entweder zur Direkteinspeisung in das PA-System oder zur Aufnahme. Dieser darf NUR an einem
symmetrischen Eingang verwendet werden, er ist nicht für andere Anschlussarten vorgesehen.
JACK-EINGANG
Verwenden Sie dies, um Ihr Instrumentenkabel anzuschließen oder über einen anderen
Pedalausgang anzuschließen.
JACK-AUSGANG
Dies ist ein Klinkenausgang zu Ihrem Verstärker oder einem anderen Pedal auf Ihrem Board.
RÜCKWAND
BENUTZERHANDBUCH
PEDAL OF DOOM
SPEZIFIKATIONEN:
Eingänge
Eingangsimpedanz - 3,9 M Ohm Eingangsimpedanz 100 k
Ausgänge
D.I.Output 420 Ohm symmetrisch, Trafo isoliert, optional Ground Lift
Ausgleich
Basspassiv 0-100 %
Niedrig Mittel Passiv 0-100 %
Hi Mid Passiv 0-100%
Höhen Passiv 0-100%
Energieversorgung
2,1-mm-Stecker 9 V Mittelstift NEGATIV bei 100 mA.
Die besten Ergebnisse werden mit einer LINEAR geregelten Versorgung (dh
Transformatortyp) erzielt, die Verwendung von Schaltadaptern kann zur Einführung von
unerwünschtem Rauschen führen.
WICHTIG! Verwenden Sie die richtige POLARITÄT des Netzteils, die Verwendung des
falschen Netzteils führt zum Erlöschen der Garantie und Reparaturen, die aufgrund der
Verwendung des falschen Netzteils erforderlich sind, können kostenpichtig sein.

¡Gracias por comprar su pedal Ashdown Engineering y bienvenido a
la familia! Realmente creemos que ha tomado la decisión correcta y
sabemos que este pedal le brindará años de excelente tono y servicio.
Sin embargo, es una máquina y necesita ser cuidada, por favor lea
a través de este manual de usuario que le ayudará a sacar el máximo
partido
su nuevo pedal y manténgalo funcionando mientras algunos de nuestros
Registre este producto en línea para que podamos asegurarnos de
brindarle años de atención al cliente a través de nuestro amable centro
de servicio interno.
Aquí es donde debe visitar para registrar su producto:
http://www.ashdownmusic.com/pages/register-your-product
GRACIAS
REGISTRO EN LÍNEA
ASHDOWN ENGINEERING - PEDAL OF DOOM GUÍA DEL USUARIO
INTRODUCCIÓN
Un bajista legendario tiene un tono legendario, ahora puedes sentir el
DOOM y lograr el tono de las leyendas con la rma de Geezer Butler
Pedal de la fatalidad!
Un overdrive especíco de bajo vintage bien saturado para tonos de bajo
verdaderamente retumbantes. Digno de un lugar en cualquier pedalera
de Bass Legends, el Pedal of Doom viene con 2 ecualizadores integrados
para dar forma a 2 tonos independientes diferentes. Nunca ha sido tan
fácil lograr un control de graves sin límites con un control tonal ilimitado.
CARACTERISTICAS:
- 2 CANALES DE 4 BANDAS E.Q.
- 1 x CONDUCTOR DE GANANCIA
- DI SALIDA
- INTERRUPTOR DE ELEVACIÓN DE TIERRA
- DOBLE VU
Peso y dimensiones:
H: 65mm (Inc Pots) - 2.56”
W: 183mm - 7.2”
D: 120mm - 4.72”
Kgs:1.28
Lbs: 2.82

ASHDOWN ENGINEERING - PEDAL OF DOOM GUÍA DEL USUARIO
MEDIDOR DE VU 1
Esto se utiliza para monitorear el nivel de entrada de su instrumento. El LED azul izquierdo se
enciende en la VU cuando E.Q. 1 está congurado y el LED azul derecho cuando E.Q. 2 está
establecido.
MEDIDOR DE VU 2
Esto se usa para monitorear el nivel de salida de la unidad (Doom). El LED azul VU se enciende
cuando el Doom está activado.
PANEL SUPERIOR
GUÍA DEL USUARIO
PEDAL OF DOOM
PRODUCCIÓN
Esto se usa para congurar la salida general del pedal, se desactiva y no se escuchará ningún
sonido.
BAJOS / BAJOS MEDIOS / ALTOS MEDIOS, E.Q. CANAL 1 (lado izquierdo)
El ecualizador independiente de 3 bandas se puede usar para marcar un tono para E.Q. Canal 1.
TRIPLICAR
Esto controla los agudos y se comparte con E.Q. canal 1 y 2.
BAJOS / BAJOS MEDIOS / ALTOS MEDIOS, E.Q. CANAL 2 (Lado derecho)
El ecualizador independiente de 3 bandas se puede usar para marcar un tono para el canal 2 del
ecualizador.
CONDENAR
Esto marca la cantidad de impulso que desea. Desde una pequeña cantidad de borde en
su tono hasta un overdrive distorsionado que termina con el mundo, esto lo tiene cubierto.
¡PRECAUCIÓN! ¡Maneja el nivel DOOM con cuidado!
VOLUMEN DEL DOOM
Establece el nivel de salida de su unidad, cuando está apagado y Doom está activado (la luz LED
azul estará encendida en el medidor VU) no se escuchará ningún sonido. Use esto para igualar el
volumen de su amplicador o agregue un poco de ganancia para un impulso.
INTERRUPTOR EQ 1/2
Use este interruptor de pie para cambiar entre E.Q. ajuste 1 y E.Q. conguración 2.
INTERRUPTOR DOOM
¡Este interruptor de pie activa el DOOM!
INTERRUPTOR DE ELEVACIÓN DE TIERRA
El interruptor de elevación a tierra elimina zumbidos y zumbidos no deseados si se conecta a un
ruidoso red eléctrica.

ASHDOWN ENGINEERING - PEDAL OF DOOM GUÍA DEL USUARIO
INYECCIÓN DIRECTA (D.I.)
Un D.I equilibrado. Se proporciona en un enchufe XLR con enganche. Esto es Post E.Q. y señal de
efectos. La señal de salida de este conector XLR se ajusta a un nivel y una impedancia adecuados
para conectarse directamente a la entrada de una mesa de mezclas para inyección directa en
el sistema PA o para grabación. Esto SÓLO debe usarse en una entrada balanceada, no está
diseñado para ningún otro tipo de conexión.
ENTRADA DE CONECTOR
Úselo para conectar el cable de su instrumento o conectarlo desde otra salida de pedal.
SALIDA JACK
Esta es una salida jack para tu amplicador u otro pedal en tu tablero.
PANEL TRASERO
GUÍA DEL USUARIO
PEDAL OF DOOM
ESPECIFICACIONES:
Entradas
Impedancia de entrada - 3,9 M ohmios Impedancia de entrada 100k
Salidas
Salida D.I. de 420 ohmios balanceada, transformador aislado, toma de tierra opcional
Igualdad
Bajo pasivo 0-100%
Bajo Medio Pasivo 0-100%
Hola Medio Pasivo 0-100%
Agudos Pasivo 0-100%
Fuente de alimentación
Clavija de 2,1 mm 9V Clavija central NEGATIVO a 100 mA.
Los mejores resultados se obtendrán con un suministro regulado LINEAL (es decir, tipo
transformador), el uso de adaptadores de tipo de conmutación puede conducir a la
introducción de ruido no deseado.
¡IMPORTANTE! Utilice la fuente de alimentación de POLARIDAD correcta, el uso de la
fuente de alimentación incorrecta invalidará la garantía y las reparaciones requeridas
debido al uso de la fuente incorrecta pueden incurrir en un cargo.

Grazie per aver acquistato il tuo pedale Ashdown Engineering e
benvenuto in famiglia! Pensiamo davvero che tu abbia fatto la scelta
giusta e sappiamo che questo pedale ti darà anni di grande suono e
servizio.
Tuttavia è una macchina e deve essere curata, per favore leggi
attraverso questo manuale utente che ti aiuterà a ottenere il massimo da
il tuo nuovo pedale e mantienilo in funzione nché alcuni dei nostri
clienti più felici e molto famosi.
Si prega di registrare questo prodotto online in modo che possiamo
assicurarci di darvi anni di assistenza clienti attraverso il nostro
amichevole centro di assistenza interno.
Qui è dove devi visitare per registrare il tuo prodotto:
http://www.ashdownmusic.com/pages/register-your-product
GRAZIE
REGISTRATI ONLINE
ASHDOWN ENGINEERING - PEDAL OF DOOM GUIDA UTENTE
INTRODUZIONE
Un leggendario bassista ha un tono leggendario, ora puoi sentire il
DOOM e raggiungere il tono delle leggende con la rma di Geezer
Butler
Pedale del destino!
Un overdrive specico per bassi vintage ben saturato per toni bassi
davvero rombanti. Degno di un posto su qualsiasi pedaliera Bass
legends, il Pedal of Doom è dotato di 2 EQ a bordo per modellare 2
diversi toni indipendenti. Il bass drive di ne mondo con controllo tonale
illimitato non è mai stato così facile da ottenere.
CARATTERISTICHE:
- 2 CANALI DA 4 BANDE E.Q.
- 1 x GUADAGNO DRIVE
- DI FUORI
- INTERRUTTORE GROUND LIFT
- DOPPIO VU
Peso e dimensioni:
H: 65mm (Inc Pots) - 2.56”
W: 183mm - 7.2”
D: 120mm - 4.72”
Kgs:1.28
Lbs: 2.82

ASHDOWN ENGINEERING - PEDAL OF DOOM GUIDA UTENTE
MISURATORE VU 1
Viene utilizzato per monitorare il livello di ingresso del tuo strumento. Il LED blu sinistro si accende
nella VU quando E.Q. 1 è impostato e il LED blu destro quando E.Q. 2 è impostato.
MISURATORE VU 2
Viene utilizzato per monitorare il livello di uscita del drive (Doom). Il LED VU Blue si accende
quando il Doom è impegnato.
PANNELLO SUPERIORE
GUIDA UTENTE
PEDAL OF DOOM
PRODUZIONE
Viene utilizzato per impostare l’uscita complessiva del pedale, disattivato e non si sentirà alcun
suono.
BASS / LO MID / HI MID, E.Q. CANALE 1 (lato sinistro)
L’E.Q. indipendente a 3 bande può essere utilizzato per comporre un tono per E.Q. Canale 1.
TRIBUTO
Questo controlla gli alti ed è condiviso con E.Q. canale 1 e 2.
BASS / LO MID / HI MID, E.Q. CANALE 2 (lato destro)
L’equalizzatore indipendente a 3 bande può essere utilizzato per comporre un tono per il canale
EQ 2.
DESTINO
Questo compone la quantità di unità che desideri. Da una piccola quantità di bordo al tuo tono
a un overdrive distorto che nisce il mondo, questo ti ha coperto. ATTENZIONE! Gestisci il livello
DOOM con cura!
DOOM VOL
Imposta il livello di uscita del tuo drive, quando è impostato su off e Doom è attivato (la luce LED
blu sarà accesa nel misuratore VU) non si sentirà alcun suono. Usalo per abbinare il volume del tuo
amplicatore o aggiungi un piccolo guadagno per una spinta.
INTERRUTTORE EQ 1/2
Usa questo interruttore a pedale per cambiare tra E.Q. impostazione 1 e E.Q. impostazione 2.
INTERRUTTORE DOOM
Questo interruttore a pedale attiva DOOM!!!
INTERRUTTORE SOLLEVAMENTO A TERRA
L’interruttore ground lift elimina il ronzio e il ronzio indesiderati se ti colleghi a una presa rumorosa
alimentazione di rete.

ASHDOWN ENGINEERING - PEDAL OF DOOM GUIDA UTENTE
INIEZIONE DIRETTA (D.I.)
Un equilibrato D.I. Viene fornito su una presa XLR a scatto. Questo è Post E.Q. ed effetti segnale.
Il segnale di uscita da questa presa XLR è impostato su un livello e un’impedenza adatti per il
collegamento diretto all’ingresso di un banco di missaggio per l’iniezione diretta nel sistema PA o
per la registrazione. Questo deve essere utilizzato SOLO in un ingresso bilanciato, non è previsto
per nessun altro tipo di connessione.
INGRESSO JACK
Usalo per collegare il cavo dello strumento o collegarlo da un’altra uscita del pedale.
USCITA JACK
Questa è un’uscita jack per il tuo amplicatore o un altro pedale sulla tua scheda.
PANNELLO POSTERIORE
GUIDA UTENTE
PEDAL OF DOOM
SPECIFICHE:
Ingressi
Impedenza di ingresso - 3,9 M ohm Impedenza di ingresso 100k
Uscite
D.I.Output 420 ohm bilanciato, trasformatore isolato, ground lift opzionale
Equalizzazione
Bassi passivi 0-100%
Basso Medio Passivo 0-100%
Ciao Medio Passivo 0-100%
Acuti passivi 0-100%
Alimentazione elettrica
Spina da 2,1 mm Pin centrale da 9 V NEGATIVO a 100 mA.
I migliori risultati si ottengono con un’alimentazione regolata LINEARE (ad es. tipo
trasformatore), l’uso di adattatori di tipo switching può portare all’introduzione di disturbi
indesiderati.
IMPORTANTE! Utilizzare un alimentatore con POLARITÀ corretta, l’uso di un alimentatore
errato invaliderà la garanzia e le riparazioni necessarie a causa dell’uso di un
alimentatore errato potrebbero comportare un addebito.
