Ashdown PRO-DI User manual

Thank you for purchasing your Ashdown Engineering pedal and welcome
to the family! We really think you’ve made the right choice and know that
this pedal will give you years of great tone and service.
It is a machine though and needs to be looked after, please read
through this user manual which will help you get the most out of
your new pedal and keep it running as long as some of our
happiest and very famous customers.
Please register this product online so we can make sure we give you years
of customer support through our friendly in-house service centre.
Here is where you need to visit to register your product:
http://www.ashdownmusic.com/pages/register-your-product
THANK YOU
REGISTER ONLINE

ASHDOWN ENGINEERING - PRO DI USER GUIDE
INTRODUCTION
The Ashdown pro Di is a self contained complete preamplier designed expressly
for bass instruments , The main features include a ¼” instrument input with level
control a ¼” and 3.5mm sterio Aux input with a mix control, “Showtime “ mute
footswitch , 5 band Equalisation,Footswitchable Overdrive with overdrive and level
controls ,Headphone amplierand output level control.
The amplier output is via 1/4” standard jack , whist the Di output is transformer
isolated and features a ground lift switch.
Setting the Level
The instrument signal is rst routed through a Pad switch , this provides a 3dB
reductionin input sensitivity to allow the use of high output instruments. The input
level should be adjusted such that the tted meter just dips slightly in to the red
when playing enthusisatically but remains in the black for the majority of the time.
This will ensure that the following sections of the preamplier receive the correct
signal level to ensure the optimum signal to noise ratio.
The EQ
The 5 band EQ consists of shelving type ters for the Bass (100Hz) and Treble (7kHz)
and 3 midrange medium Q lters centred at 340hz, 680hz and 1K6Hz repectively.
Care shoul be excersied to avoid extreme settings of the tone shaping and it will be
nescessary to re-adjust the input level to compensate accordingly.
There is also the provision of a Shape switch, when activated this produces a pre set
mid frequency depression whilst simutaneously boosting the bass and treble.
The Drive Section
The Controls consist of a Drive control which allows the user to adjust the amount
of distortion applied, from a slight edge to full blown overdrive. The second
control adjusts the output level and should be set set so that there is no net change
between the driven and clean volume levels.

ASHDOWN ENGINEERING - PRO DI USER GUIDE
Output
The output level control sets the signal level and should be set so that the following
coneted equipment such as the mixing desk or amplier is not overloaded.
This control also adjusts the volume level when monitoring via Headphones.
Auxiliary Inputs
There are two auxilliary inputs suitable for line level signals , the rst of these is a ¼”
jack, this willaccept a sterio signal which will be mixed into mono within the pedal
, or a mono signal from a bass pedal or synth for example . The Aux signal has an
independent mix control and is mixed with the primary Bass instrument signal after
the EQ, Shape and Drive circuits.
The second Aux input is also sterio mixed to mon on a 3.5mm jack and can be used
for signals from a phone for example to facilitate practice sessions e.t.c.

ASHDOWN ENGINEERING - PRO DI USER GUIDE
GENERAL NOTES ON USING THE PEDAL
Power Supply
Your instrument’s signal is enhanced from the moment you plug in. The -3dB switch
determines whether the pedal is being used with a high or low output instrument
and sets a clear signal path to the input control. With the signal at its optimal level,
you then hit a dened set of features designed to enhance your tone. The PRO DI
features a tried and tested 5-band EQ, varying the bass, low-mid, middle, hi-mid and
treble.
Grounding Issues
Grounding issues can occur when using the pedal in certain circumstances, The
pedal is a complete pre-amplier in it’s own right and it may be necessary to
provide a ground connection to elimate noise .
When the pedal is connected to the PA for example the ground can be
“Telescoped” from the mixing desk using the ground switch
If the pedal is connected to an amplier at the same time then the pedal will receive
its ground from the amplier and the ground lift switch should be activated to avoid
a ground loop.
When using the pedal for recording, especially silent recording where the pedal
is connected via an interface to a computer it may be nescessary to also connect
the output of the pedal to an amplier which is plugged in to a mains outlet ( the
amplier does not have to be switched on ) to provide the required ground.
Un-grounded pedals of this type can be susceptible to interferrence and providing
a ground connection can often solve this type of problem . Bass instruments are a
really good aerial and capable of picking up all kinds of noise!

ASHDOWN ENGINEERING - PRO DI USER GUIDE
VU METER
This is used to show the Input Level
OUTPUT
Rotary Control - Controls the overall output of the device
5 BAND EQ
Rotary Control - A comprehensive 5 Band EQ tailored to Bass Guitar
VALVE DRIVE
Latching footswitch - A simple in and out latching footswitch

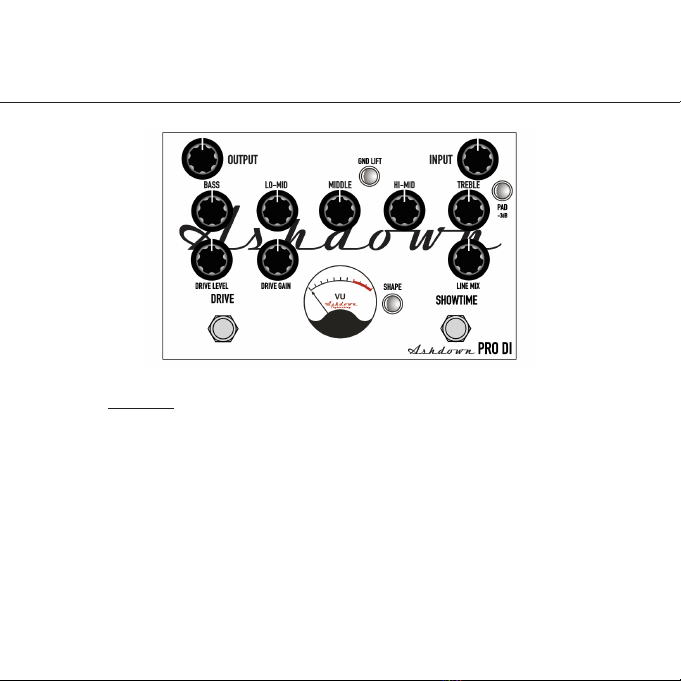

TOP PANEL

USER GUIDE
PRO DI
DRIVE GAIN
Rotary Control - Set the amount of gain for your drive tone.
SHAPE
Push Button - Enables a pre shape scoop to the tone before the EQ
SHOWTIME
Latching Footswitch - You’re either in or you’re out... Mute/On...
LINE MIX
Rotary Control - Adjust the input level depending on your choice of instrument.
PAD
-3dB - Push Button - Passive/Active input pad +/- 3dB.
INPUT
Rotary Control - Adjust the input level depending on your choice of instrument.
GND LIFT
Push Button - DI Out ground lift.
Weight & Dimensions:
H: 65mm / 2.56”
W: 116.20mm / 4.57”
D: 183mm / 7.20”
Kgs: 1.2
Lbs: 2.65

ASHDOWN ENGINEERING - PRO DI USER GUIDE
INPUT
Jack Instrument Input
LINK OUT
Jack Link Output
LINE IN
3.5mm Stereo Jack Input.
OUT
Jack Instrument Output
DI OUT
Balanced XLR powered transformer isolated, studio quality DI.
PERFECT FOR PRACTICE
The 18-volt PRO DI pedal features an extrememly useful headphone socket allowing for silent
practice during those late night hotel room rehearsals, whilst the Line Input means you can jam
along with your favourite trakcs - the perfect practice device.
REAR PANEL

USER GUIDE
PRO DI
SPECIFICATIONS:
Inputs
Input Instrument level input impedance 1Mohms (low level) 22kohms (high level)
Outputs
D.I.Output 600 Ohms balanced

Merci d’avoir acheté votre pédale Ashdown Engineering et bienvenue
dans la famille ! Nous pensons vraiment que vous avez fait le bon choix
et savons que cette pédale vous donnera des années de sonorité et de
service exceptionnels.
C’est une machine et il faut en prendre soin, veuillez lire
grâce à ce manuel d’utilisation qui vous aidera à tirer le meilleur parti de
votre nouvelle pédale et faites-la fonctionner aussi longtemps que
certains de nos
clients les plus heureux et très célèbres.
Veuillez enregistrer ce produit en ligne an que nous puissions nous
assurer que nous vous offrons des années d’assistance à la clientèle grâce
à notre centre de service interne convivial.
Voici où vous devez vous rendre pour enregistrer votre produit:
http://www.ashdownmusic.com/pages/register-your-product
MERCI
INSCRIVEZ-VOUS EN LIGNE

ASHDOWN ENGINEERING - PRO DI MODE D’EMPLOI
INTRODUCTION
L’Ashdown pro Di est un préamplicateur complet autonome conçu expressément
pour les instruments de basse. Les principales caractéristiques comprennent une
entrée d’instrument de ¼” avec contrôle de niveau, une entrée auxiliaire stéréo de
¼” et 3,5 mm avec un contrôle de mixage, une pédale de sourdine “Showtime”, 5
bandes Égalisation, Overdrive commutable au pied avec commandes d’overdrive et
de niveau, Amplicateur casque et contrôle du niveau de sortie.
La sortie de l’amplicateur se fait via une prise standard 1/4 “, tandis que le Di oytut
est isolé par transformateur et dispose d’un interrupteur de levage de masse.
Réglage du niveau
Le signal de l’instrument est d’abord acheminé via un commutateur Pad, ce qui
permet une réduction de 3 dB de la sensibilité d’entrée pour permettre l’utilisation
d’instruments à haut rendement. Le niveau d’entrée doit être ajusté de manière à ce
que le compteur intégré plonge légèrement dans le rouge lorsque vous jouez avec
enthousiasme, mais reste dans le noir la plupart du temps.
Cela garantira que les sections suivantes du préamplicateur reçoivent le niveau de
signal correct pour assurer le rapport signal/bruit optimal.
L’égaliseur
L’égaliseur 5 bandes se compose de ltres de type plateau pour les graves (100 Hz)
et les aigus (7 kHz) et de 3 ltres médium Q centrés respectivement sur 340 Hz, 680
Hz et 1K6 Hz.
Des précautions doivent être prises pour éviter les réglages extrêmes de la mise en
forme du son et il sera nécessaire de réajuster le niveau d’entrée pour compenser
en conséquence.
Il y a aussi la disposition d’un interrupteur Shape, lorsqu’il est activé, cela
produit une dépression de fréquence moyenne préréglée tout en augmentant
simultanément les graves et les aigus.

ASHDOWN ENGINEERING - PRO DI MODE D’EMPLOI
La section Drive
Les commandes consistent en une commande Drive qui permet à l’utilisateur
d’ajuster la quantité de distorsion appliquée, d’un léger bord à un overdrive complet.
La deuxième commande ajuste le niveau de sortie et doit être réglée de manière à ce
qu’il n’y ait pas de changement net entre les niveaux de volume poussé et propre.
Sortir
La commande de niveau de sortie règle le niveau du signal et doit être réglée
de manière à ce que les équipements suivants tels que la table de mixage ou
l’amplicateur ne soient pas surchargés.
Cette commande ajuste également le niveau de volume lors de la surveillance via un
casque.
Entrées auxiliaires
Il y a deux entrées auxiliaires adaptées aux signaux de niveau ligne, la première
d’entre elles est une prise jack 6,35 mm, elle acceptera un signal stéréo qui sera mixé
en mono dans la pédale, ou un signal mono d’une pédale de basse ou d’un synthé
par exemple. Le signal Aux a une commande de mixage indépendante et est mixé
avec le signal primaire de l’instrument de basse après les circuits EQ, Shape et Drive.
La deuxième entrée Aux est également stéréo mixée en mon sur une prise jack 3,5
mm et peut être utilisée pour les signaux d’un téléphone par exemple pour faciliter
les séances d’entraînement, etc.

ASHDOWN ENGINEERING - PRO DI MODE D’EMPLOI
REMARQUES GÉNÉRALES SUR L’UTILISATION DE LA PÉDALE
Source de courant
Le signal de votre instrument est amélioré à partir du moment où vous le branchez.
Le commutateur -3dB détermine si la pédale est utilisée avec un instrument à
sortie haute ou basse et dénit un chemin de signal clair vers le contrôle d’entrée.
Avec le signal à son niveau optimal, vous atteignez ensuite un ensemble déni
de fonctionnalités conçues pour améliorer votre tonalité. Le PRO DI dispose
d’un égaliseur 5 bandes éprouvé, faisant varier les graves, les bas-médiums, les
médiums, les haut-médiums et les aigus.
Problèmes de mise à la terre
Des problèmes de mise à la terre peuvent survenir lors de l’utilisation de la pédale
dans certaines circonstances. La pédale est un préamplicateur complet à part
entière et il peut être nécessaire de fournir une connexion à la terre pour éliminer
le bruit.
Lorsque la pédale est connectée à la sonorisation par exemple, la masse peut être
“télescopique” depuis la table de mixage à l’aide de l’interrupteur de masse
Si la pédale est connectée à un amplicateur en même temps, la pédale recevra sa
masse de l’amplicateur et l’interrupteur de levage de masse doit être activé pour
éviter une boucle de masse.
Lors de l’utilisation de la pédale pour l’enregistrement, en particulier
l’enregistrement silencieux où la pédale est connectée via une interface à un
ordinateur, il peut être nécessaire de connecter également la sortie de la pédale
à un amplicateur branché sur une prise secteur (l’amplicateur n’a pas à allumer)
pour fournir la terre requise.
Les pédales non mises à la terre de ce type peuvent être sensibles aux interférences
et fournir une connexion à la terre peut souvent résoudre ce type de problème .
Les instruments de basse sont une très bonne antenne et capables de capter toutes
sortes de bruits !

ASHDOWN ENGINEERING - PRO DI MODE D’EMPLOI
VU-MÈTRE
Ceci est utilisé pour afcher le niveau d’entrée
SORTIR
Commande rotative - Contrôle la sortie globale de l’appareil
Égaliseur 5 bandes
Commande rotative - Un égaliseur 5 bandes complet adapté à la guitare basse
ENTRAÎNEMENT DE VANNE
Pédale de verrouillage - Une simple pédale de verrouillage d’entrée et de sortie
PANNEAU

MODE D’EMPLOI
PRO DI
GAIN D’ENTRAÎNEMENT
Commande rotative - Réglez la quantité de gain pour votre tonalité d’entraînement.
FORME
Bouton poussoir - Active une pré-forme de la tonalité avant l’égaliseur
AFFICHER L’HEURE
Commutateur au pied verrouillable - Vous êtes soit dedans, soit vous êtes absent... Mute/On...
MÉLANGE DE LIGNE
Commande rotative - Réglez le niveau d’entrée en fonction de votre choix d’instrument.
PAD
-3dB - Bouton poussoir - Pad d’entrée passif/actif +/- 3dB.
SAISIR
Commande rotative - Réglez le niveau d’entrée en fonction de votre choix d’instrument.
GND LIFT
Bouton-poussoir - DI Out ground lift.
Poids & Dimensions:
H: 65mm / 2.56”
W: 116.20mm / 4.57”
D: 183mm / 7.20”
Kgs: 1.2
Lbs: 2.65

ASHDOWN ENGINEERING - PRO DI MODE D’EMPLOI
SAISIR
Prise d’entrée instrument
LIEN DE SORTIE
Sortie Jack Link
FAIRE LA QUEUE
Entrée jack stéréo 3,5 mm.
DEHORS
Sortie instrument jack
DI OUT
Transformateur alimenté XLR symétrique isolé, DI de qualité studio.
PARFAIT POUR LA PRATIQUE
La pédale PRO DI 18 volts dispose d’une prise casque extrêmement utile permettant une pratique
silencieuse pendant les répétitions nocturnes dans les chambres d’hôtel, tandis que l’entrée ligne
vous permet de jouer avec vos pistes préférées - l’appareil d’entraînement parfait.
PANNEAU ARRIÈRE

MODE D’EMPLOI
PRO DI
CARACTÉRISTIQUES:
Contributions
Saisir Impedance - 3.9M ohms Input impedance 100k
Les sorties
Sortie D.I. 420 ohms balanced , Transformer isolated, optional ground lift
Égalisation
Basse Passive 0-100%
Bas Moyen Passive 0-100%
Salut mi Passive 0-100%
Tripler Passive 0-100%
Source de courant
Prise 2,1mm Broche centrale 9V NÉGATIVE @ 100mA.
Les meilleurs résultats seront obtenus avec une alimentation régulée LINEAIRE (c’est-
à-dire de type transformateur), l’utilisation d’adaptateurs de type commutation peut
entraîner l’introduction de bruits indésirables.
IMPORTANT! Utilisez une alimentation POLARITY correcte, l’utilisation de la mauvaise
alimentation annulera la garantie et les réparations nécessaires en raison de l’utilisation
de la mauvaise alimentation peuvent entraîner des frais.

Vielen Dank für den Kauf Ihres Ashdown Engineering-Pedals und
willkommen in der Familie! Wir glauben wirklich, dass Sie die richtige
Wahl getroffen haben und wissen, dass dieses Pedal Ihnen jahrelang
großartigen Klang und gute Dienste leisten wird.
Es ist jedoch eine Maschine und muss gepegt werden, bitte lesen
durch dieses Benutzerhandbuch, das Ihnen helfen wird, das Beste
daraus zu machen
Ihr neues Pedal und halten Sie es so lange am Laufen wie einige unserer
glücklichsten und sehr berühmten Kunden.
Bitte registrieren Sie dieses Produkt online, damit wir sicherstellen
können, dass wir Ihnen jahrelangen Kundensupport durch unser
freundliches internes Servicezentrum bieten können.
Hier müssen Sie besuchen, um Ihr Produkt zu registrieren:
http://www.ashdownmusic.com/pages/register-your-product
DANKE
ONLINE REGISTRIEREN

ASHDOWN ENGINEERING - PRO DI BENUTZERHANDBUCH
EINFÜHRUNG
Der Ashdown Pro Di ist ein eigenständiger kompletter Vorverstärker, der speziell
für Bassinstrumente entwickelt wurde. Zu den Hauptmerkmalen gehören ein
¼-Zoll-Instrumenteneingang mit Pegelregler, ein ¼-Zoll- und 3,5-mm-Stereo-Aux-
Eingang mit Mix-Steuerung, „Showtime“ Mute-Fußschalter, 5-Band Entzerrung,
fußschaltbarer Overdrive mit Overdrive- und Pegelregler, Kopfhörerverstärker und
Ausgangspegelregler.
Der Verstärkerausgang erfolgt über eine 1/4-Zoll-Standardbuchse, während der Di-
Ausgang transformatorisoliert ist und über einen Ground-Lift-Schalter verfügt.
Einstellen des Pegels
Das Instrumentensignal wird zunächst durch einen Pad-Schalter geleitet, der eine
Reduzierung der Eingangsempndlichkeit um 3 dB bietet, um die Verwendung
von Instrumenten mit hoher Ausgangsleistung zu ermöglichen. Der Eingangspegel
sollte so eingestellt werden, dass die eingebaute Anzeige bei enthusiastischem
Spiel gerade noch leicht in den roten Bereich eintaucht, aber die meiste Zeit im
schwarzen Bereich bleibt.
Dadurch wird sichergestellt, dass die folgenden Abschnitte des Vorverstärkers
den richtigen Signalpegel erhalten, um ein optimales Signal-Rausch-Verhältnis zu
gewährleisten.
Der EQ
Der 5-Band-EQ besteht aus Filtern vom Shelving-Typ für die Bässe (100 Hz) und
Höhen (7 kHz) und 3 mittlere Q-Filter im mittleren Bereich, die bei 340 Hz, 680 Hz
bzw. 1 K6 Hz zentriert sind.
Es sollte darauf geachtet werden, extreme Einstellungen der Tonformung zu
vermeiden, und es wird notwendig sein, den Eingangspegel neu einzustellen, um
dies entsprechend zu kompensieren.
Es gibt auch einen Shape-Schalter, der bei Aktivierung eine voreingestellte Senkung
der Mittenfrequenz erzeugt und gleichzeitig die Bässe und Höhen anhebt.

ASHDOWN ENGINEERING - PRO DI BENUTZERHANDBUCH
Die Drive-Sektion
Die Bedienelemente bestehen aus einem Drive-Regler, mit dem der Benutzer die
Stärke der angewendeten Verzerrung einstellen kann, von einer leichten Flanke
bis hin zu einem vollen Overdrive. Der zweite Regler passt den Ausgangspegel
an und sollte so eingestellt werden, dass es keine Nettoänderung zwischen den
angesteuerten und sauberen Lautstärkepegeln gibt.
Ausgang
Der Ausgangspegelregler stellt den Signalpegel ein und sollte so eingestellt werden,
dass nachfolgende angeschlossene Geräte wie Mischpult oder Verstärker nicht
überlastet werden.
Dieser Regler passt auch die Lautstärke beim Abhören über Kopfhörer an.
Hilfseingänge
Es gibt zwei Auxiliary-Eingänge, die für Line-Pegel-Signale geeignet sind, der erste
davon ist eine 6,3 mm Klinkenbuchse, die ein Stereosignal akzeptiert, das innerhalb
des Pedals in Mono gemischt wird, oder ein Monosignal von beispielsweise einem
Basspedal oder Synthesizer. Das Aux-Signal hat einen unabhängigen Mix-Regler
und wird nach den EQ-, Shape- und Drive-Schaltungen mit dem primären Bass-
Instrumentensignal gemischt.
Der zweite Aux-Eingang ist ebenfalls über eine 3,5-mm-Klinkenbuchse stereo auf
Mon gemischt und kann für Signale von einem Telefon verwendet werden, um
beispielsweise Übungssitzungen usw. zu erleichtern.
