T3-P5G965
ASUS PC (Desktop Barebone)
Quick Installation Guide
Copyright © 2006 ASUSTeK COMPUTER INC. All Rights Reserved.

ii
English
System package contents
Check your T3-P5G965 system package for the following items. Contact
your retailer immediately if any of the items is damaged or missing.
Features
Front panel (external)
Item description
1. ASUS T3-P5G965 barebone system with
• ASUS motherboard • 6 x USB 2.0 ports
• 250 W PFC power supply unit • 2 x IEEE 1394a ports
• Gigabit LAN port • S/PDIF IN&OUT port
• CPU fan and heatsink assembly • 7-in-1 storage card reader
• 1 x 5.25” drive bays
• 2 x 3.5” hard disk drive bay
2. Cables
• AC power cord
• ATA cable
• Serial ATA cable
• Serial ATA power cable
3. Support CD
4. User guide
5. Optional items
• Optical drive (CD-ROM/CD-RW/DVD-ROM/DVD-RW)
Drive door
Power button
HDD LED

iii
English
Front panel (internal)
USB 2.0 ports
Rear panel
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
Chassis vent
Voltage selector
Power connector
Expansion card lock
Eject button
Microphone port
Headphone port
MemoryStick®/MemoryStick
Pro™ card slot
Secure Digital™/
MultimediaCard slot
CompactFlash®/
Microdrive™ card slot
S/PDIF In port
4-pin IEEE 1394a port
USB 2.0 ports
6-pin IEEE 1394a port
LAN (RJ-45) port
Expansion slot covers
Power switch
External SATA port
PS/2 keyboard port
COM port
PS/2 mouse port
Rear surround speakers
Side surround speakers
Microphone port
VGA port Line Out port
Line In port
Center & woofer speakers
Expansion slots
HDD LED
S/PDIF OUT

iv
English
Installation
IMPORTANT! Refer to the system user guide for installation details and
other system information.
Removing the cover
1. Locate and remove three cover
screws.
2. Pull the cover toward the rear panel
(A), then lift (B).
Installing the CPU
IMPORTANT! Before installing the
CPU, remove the two rubbers (A and
B) attached to the bottom of the
cooler / fan.
A
B
Lifting the power supply unit
1. Locate and remove the two screws.
2. Lift the PSU in the direction of the
arrow to a 90º angle. 1
1
2
IMPORTANT! When removing the
PSU, make sure to hold or support
it rmly. The unit might accidentally
drop and damage the other system
components.
A
B
Load lever
Retention tab
To prevent damage to the socket pins, do not remove the PnP cap
unless you are installing a CPU.
To install a CPU:
1. Locate the CPU socket on the
motherboard.
2. Press the load lever with your thumb
(A), then move it to the left (B) until
it is released from the retention tab.
A
A
B

v
English

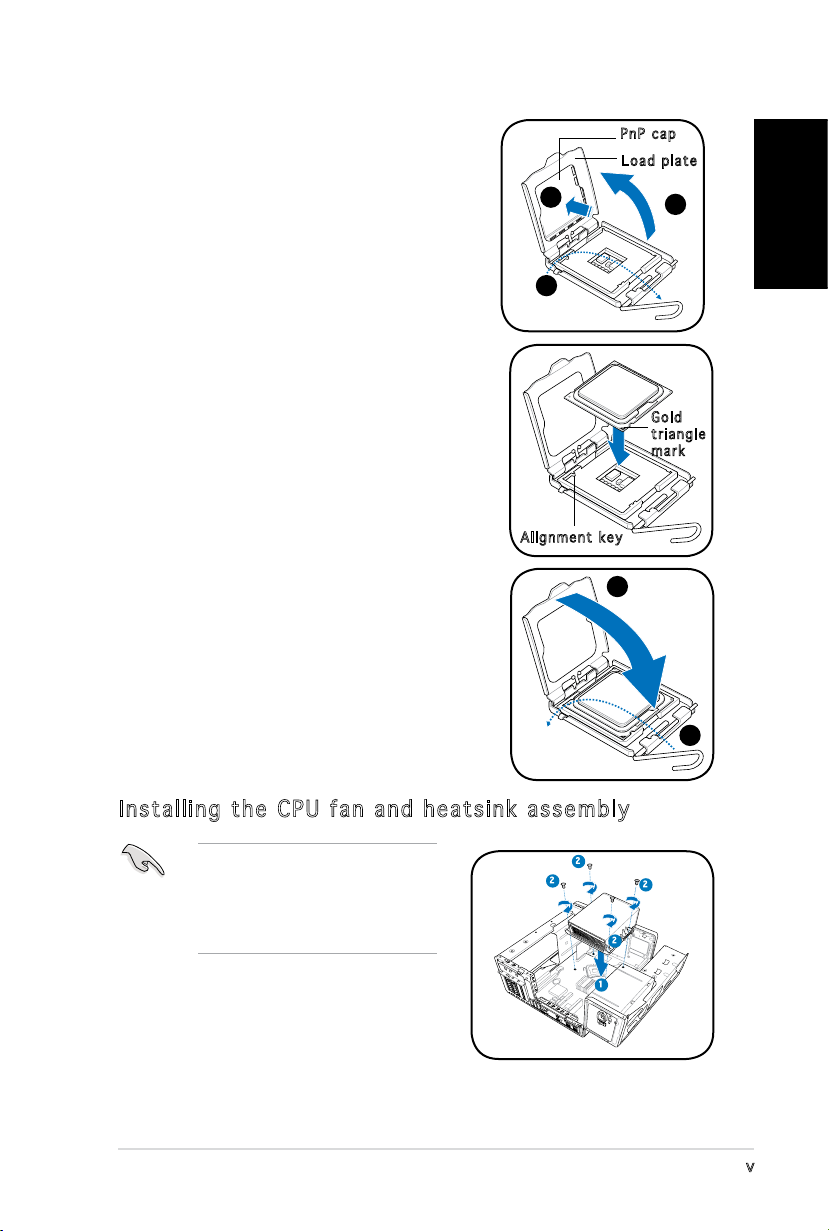

3. Lift the load lever in the direction of the
arrow to a 135º angle.
4. Lift the load plate with your thumb and
forenger to a 100º angle (4A), then
push the PnP cap from the load plate
window to remove (4B).
6. Close the load plate (A), then push the
load lever (B) until it snaps into the
retention tab.
5. Position the CPU over the socket, making
sure that the gold triangle is on the
bottom-left corner of the socket. Fit the
socket alignment key into the CPU notch.
3
4A
4B
Load plate
PnP cap
Gold
triangle
mark
Alignment key
A
B
Installing the CPU fan and heatsink assembly
2
22
2
1
1. Position the CPU fan and the heatsink
assembly on top of the installed CPU.
2. Drive in four screws into the CPU fan
screw holes.
3. Connect the CPU fan cable to the
connector on the motherboard.
Make sure to turn off your
computer and unplug the cable
from the power source before
installing the CPU fan and the
heatsink assembly.

vi
English

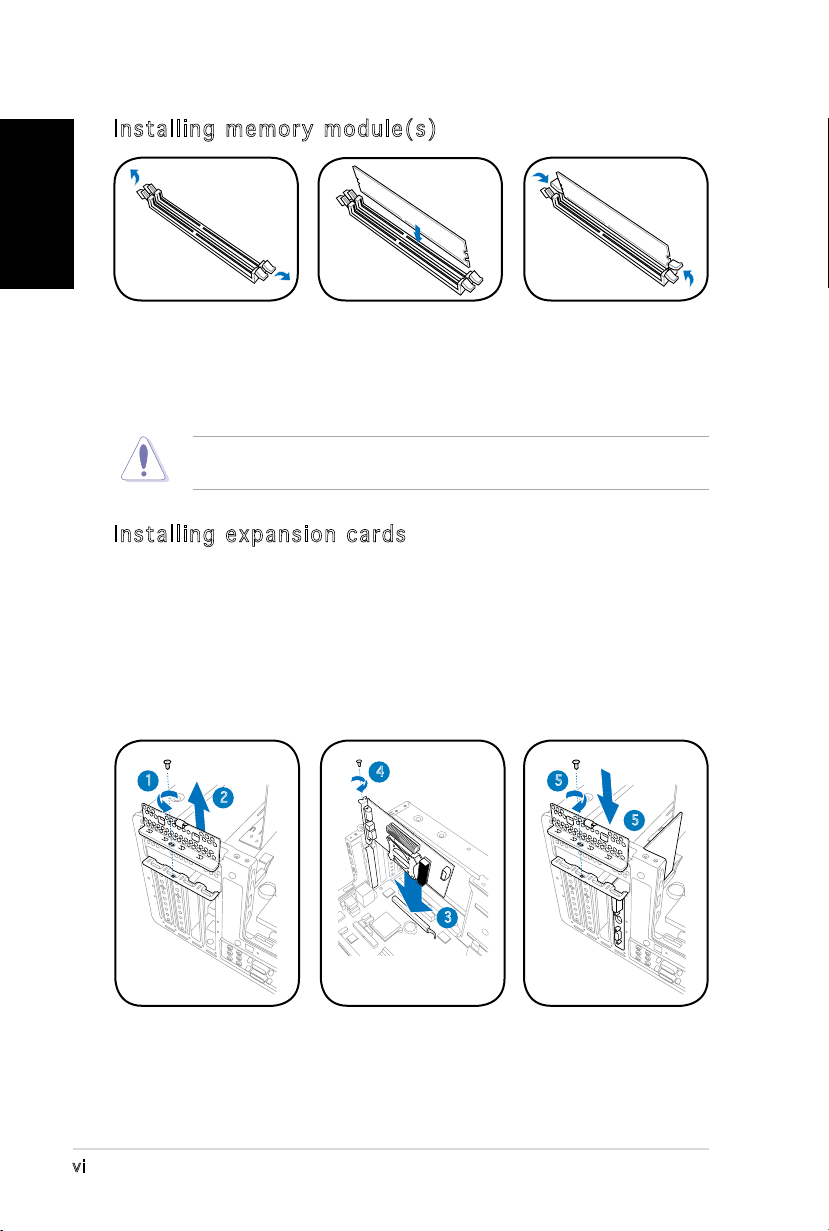

Installing memory module(s)
1. Press the
retaining clips of
the DIMM socket
outward.
2. Align a DIMM on
the socket.
3. Insert the DIMM
rmly to the
socket until the
retaining clips snap
back in place.
CAUTION! A DDR DIMM is keyed with a notch so that it ts in only one
direction. Do not force a DIMM into a socket to avoid damaging the DIMM!
Installing expansion cards
1. Locate and remove one metal bracket lock screw.
2. Remove the metal bracket lock.
3. Align the card connector with the slot, then press rmly.
4. Secure the card with one screw.
5. Replace the metal braket lock, then secure it with one screw.
1
2
3
4
5
5

vii
English
Installing a SATA hard disk drive
1. Connect the SATA power
cable to the plug of the power
supply unit.
2. Connect the SATA signal cable
and the power plugs to the
connectors at the back of the
drive.
3. Locate the HDD tray.
4. Insert a hard disk drive (with
the HDD PCB facing the top of
the chassis) to the tray, then
secure it with four screws.
5. Connect the SATA signal cable
to the SATA connector on the
motherboard, and tighten all the
cables with the plastic coils.
1
2
4
4
4
44
Installing an optical drive
1. Place the chassis upright.
2. Insert the optical drive to the
upper 5.25 in drive bay, then
carefully push the drive until
its screw holes align with the
holes on the bay.
22

viii
English
3 3
3. Secure the optical drive with
four screws on both sides of
the bay.
4. Connect the IDE and the power
plugs to the connectors at the
back of the drive.
Replacing the cover
1. Fit the cover tabs with the
chassis rail and the front panel
tabs (A), then lower the rear
edge of the cover as shown
(B).
2. Secure the cover with three
screws.
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
Selecting the voltage
The PSU has a 115 V/230 V voltage selector
switch located beside the power connector. Use
this switch to select the appropriate system
input voltage according to the voltage supply in
your area.
NOTE. The voltage selector is set to
230 V by default.
If the voltage supply in your area is 100-127 V,
set the switch to 115 V. If the voltage supply in
your area is 200-240 V, set the switch to 230 V.
WARNING! Setting the switch to 115 V in a 230 V environment will
seriously damage the system!
AA
B
B

Français
®
T3-P5G965
ASUS PC (Système barebone)
Guide d’installation rapide
Copyright © 2006 ASUSTeK COMPUTER INC. Tous droits réservés.

ii
Français

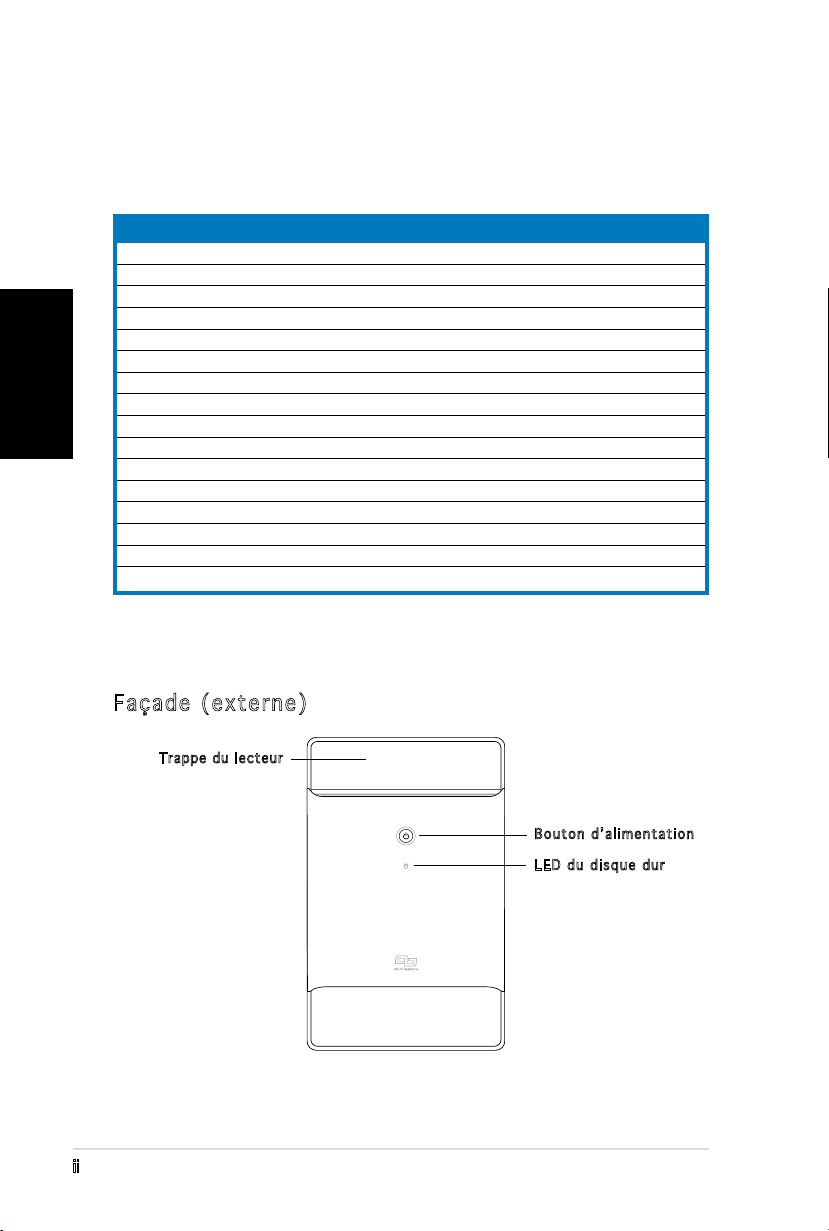

Contenu du carton
Vériez que les éléments suivants accompagnent bien votre T3-P5G965.
Contactez votre revendeur immédiatement si l’un d’entre eux était
manquant ou endommagé.
Caractéristiques
Façade (externe)
Description des éléments
1. Système barebone ASUS T3-P5G965 avec
• Carte mère ASUS • 6 x ports USB 2.0
• Alimentation 250 W PFC • 2 x ports IEEE 1394a
• Port Gigabit LAN • Port S/PDIF IN&OUT
• Assemblage dissipateur/ventilateur pour CPU • Lecteur de cartes 7-en-1
• 1 x baie 5.25”
• 2 x baies pour disque dur 3.5”
2. Câbles
• Câble d’alimentation
• Câble ATA
• Câble Serial ATA
• Câble d’alimentation Serial ATA
3. CD de support
4. Manuel
5. Eléments optionnels
• Lecteur optique (CD-ROM/CD-RW/DVD-ROM/DVD-RW)
Trappe du lecteur
Bouton d’alimentation
LED du disque dur

iii
Français

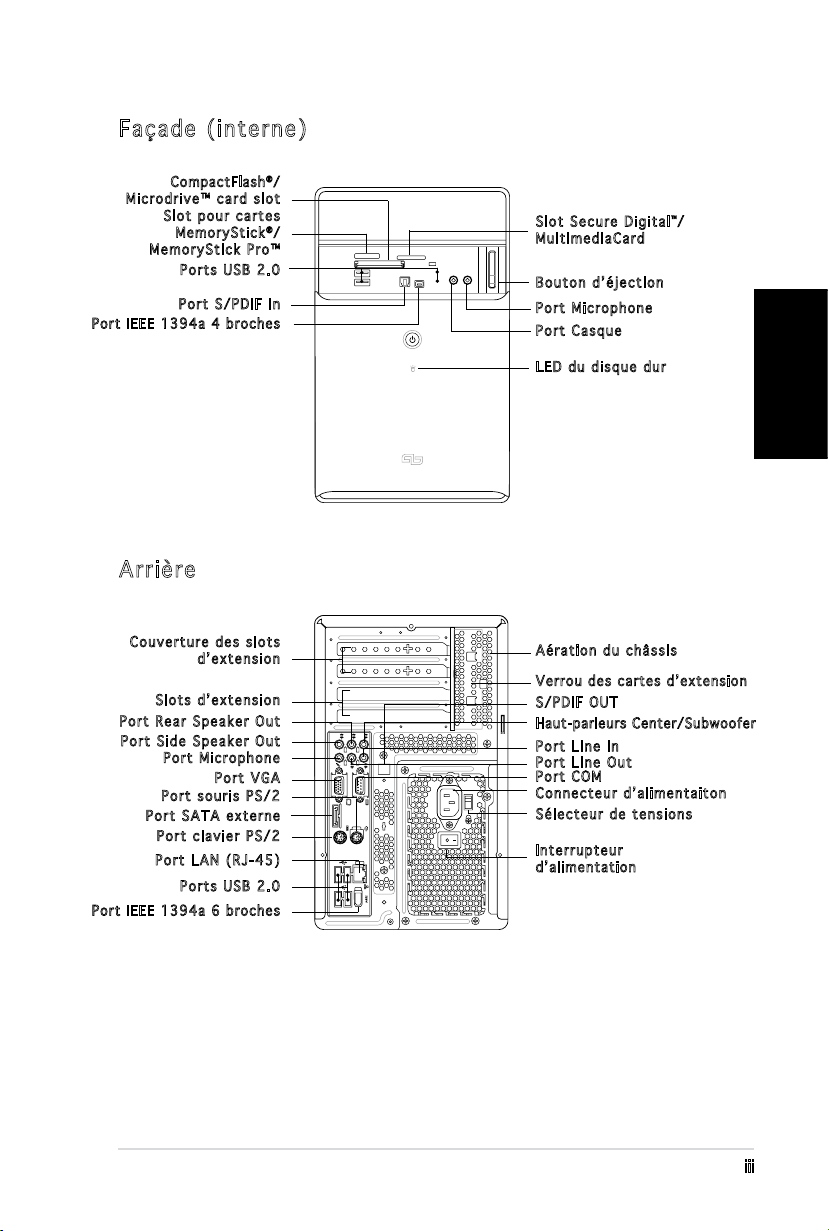

Façade (interne)
Ports USB 2.0
Port Casque
Port Microphone
Port IEEE 1394a 4 broches
Arrière
Port souris PS/2
Port clavier PS/2
Port VGA Port Line Out
Port Line In
Port Microphone
Ports USB 2.0
Port LAN (RJ-45)
Couverture des slots
d’extension
Sélecteur de tensions
Connecteur d’alimentaiton
Verrou des cartes d’extension
CompactFlash®/
Microdrive™ card slot
Slot pour cartes
MemoryStick®/
MemoryStick Pro™
Slot Secure Digital™/
MultimediaCard
Port S/PDIF In
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
Bouton d’éjection
LED du disque dur
Slots d’extension
Port Rear Speaker Out
Port Side Speaker Out
Port SATA externe
Port IEEE 1394a 6 broches
Aération du châssis
S/PDIF OUT
Port COM
Interrupteur
d’alimentation
Haut-parleurs Center/Subwoofer

iv
Français
Installation
IMPORTANT ! reportez-vous au manuel pour plus de détails d’installation
et autres informations système.

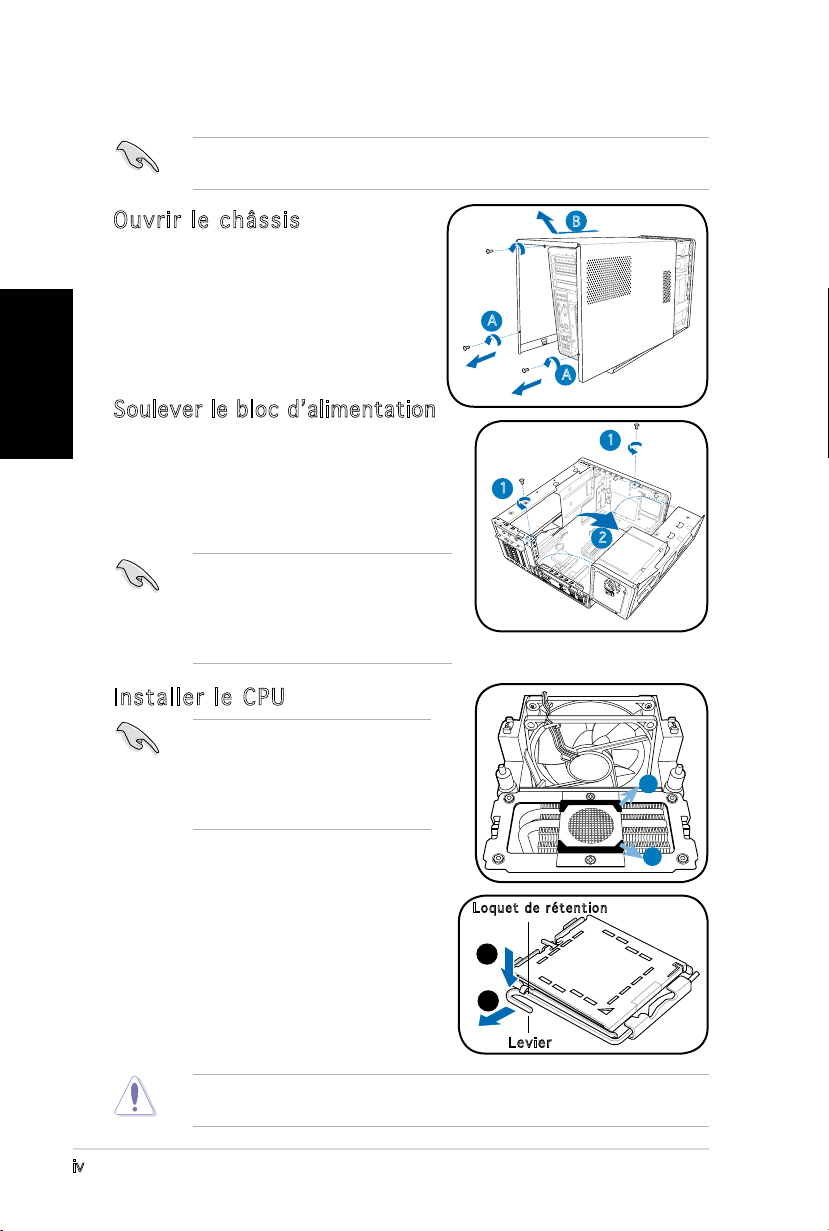

Ouvrir le châssis
1. Localisez et dévissez les trois
vis de châssis.
2. Tirez vers l’arrière (A), puis
levez (B).
Installer le CPU
IMPORTANT ! Avant d’installer le
CPU, retirez les deux protections
en caoutchouc(A and B) situées
au dessous du refroidisseur/
ventilateur.
Pour éviter d’endommager les broches du socket, ne retirez pas le cache
PnP sauf pour installer le CPU.
Pour installer un CPU:
1. Localisez le socket du CPU sur la
carte mère.
2. Pressez le levier avec votre pouce
(A) et glissez-le vers la gauche (B)
jusqu’à ce qu’il soit libéré du loquet
de rétention.
Soulever le bloc d’alimentation
1. Localisez et retirez les deux vis
du bloc d’alimentation.
2. Soulevez l’unité d’alimentation
dans la direction de la èche
dans un angle de 90º.
A
B
1
1
2
A
B
Levier
Loquet de rétention
A
A
B
IMPORTANT ! lorsque vous enlevez
l’alimentation assurez-vous de bien
la tenir car elle pourrait tomber et
endommager les autres composants
du système.

v
Français
3
4A
4B
Plaque
Plaque de
protection
Marque
triangulaire
dorée
Clef d’alignement
A
B

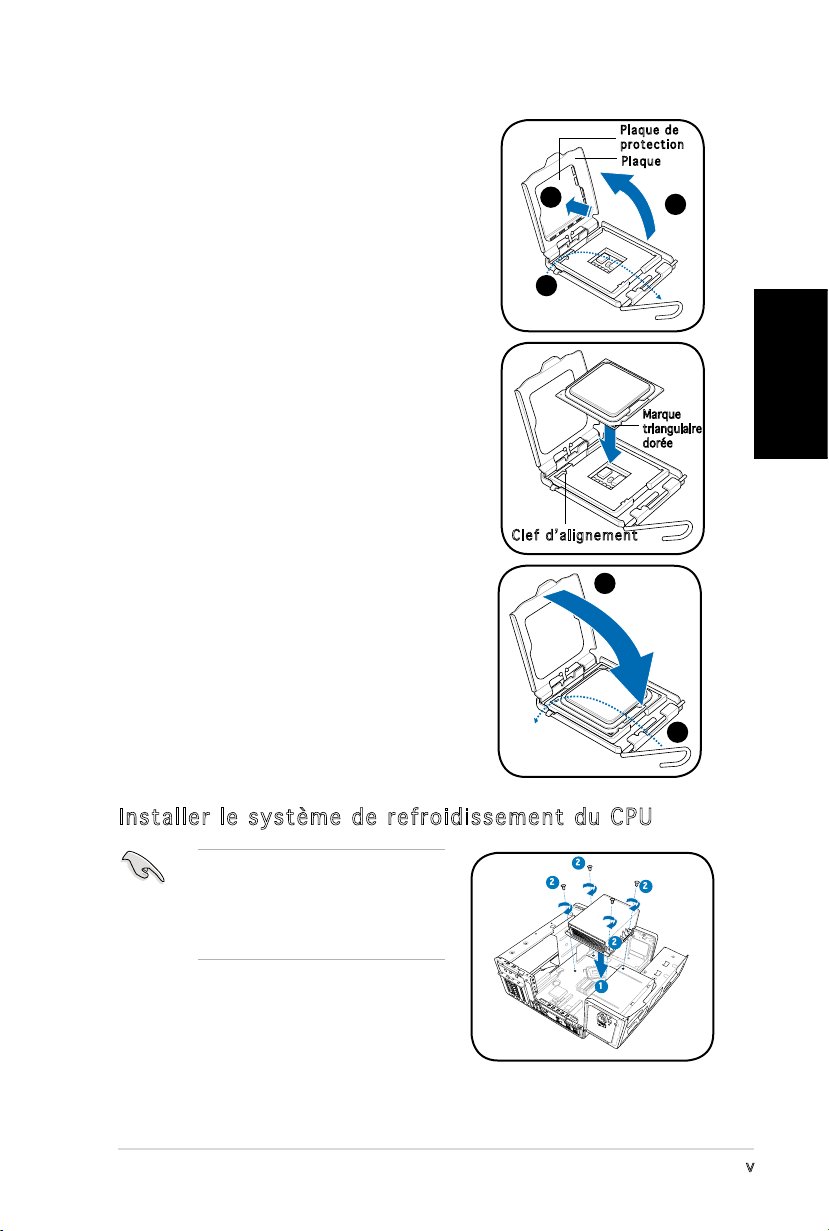

3. Levez le levier dans la direction de la
èche à un angle de 135º.
4. Levez la plaque avec votre pouce à
un angle de 100°(4A), puis poussez
le couvercle PnP de la plaque pour
l’enlever (4B).
5. Placez le CPU au dessus du socket,
en vous assurant que le triangle doré
soit dans le coin inférieur gauche du
socket. La clef d’alignement du socket
doit correspondre avec l’encoche du
CPU.
6. Refermez la plaque (A), puis poussez le
levier (B) jusqu’à ce qu’il soit accroché
par le loquet de rétention.
Installer le système de refroidissement du CPU
1. Positionnez l’ensemble dissipateur/
ventilateur sur le CPU installé.
2. Vissez quatre vis dans les pas de vis
du ventilateur.
3. Connectez le câble du ventilateur au connecteur de la carte mère.
2
22
2
1
Assurez-vous d’éteindre
l’ordinateur et de débrancher
le câble d’alimentation avant
d’installer l’ensemble dissipateur/
ventilateur.

vi
Français
Installer des modules de mémoire
1. Pressez les clips
de rétention des
sockets DIMM vers
l’extérieur.
2. Alignez un module
sur le socket.
3. Insérez le module
DIMM dans le
socket jusqu’à
ce que lec clips
reviennent en
place.
ATTENTION ! Un module DIMM DDR est verrouillé par une encoche
de sorte qu’il ne puisse entrer que dans un seul sens. Ne forcez pas
inutilement sur un module pour ne pas l’endommager.
Installer les cartes d’extension
1. Repérez et retirez une des vis de blocage de l’attache métallique.
2. Retirez la sécurité de l’attache métallique.
3. Alignez le connecteur de la carte sur le slot, puis insérez-le
fermement.
4. Fixez la carte à l’aide d’une vis.
5. Repositionnez la sécurité, puis xez-la à l’aide d’une vis.
1
2
3
4
5
5

vii
Français
Installer un disque dur SATA
1. Connectez le câble
d’alimentation SATA à la prise
du bloc d’alimentation.
2. Connectez le câble SATA ainsi
que les prises d’alimentation
aux connecteurs situés à
l’arrière du disque.
3. Repérez la baie pour disque dur.
4. Insérez un disque dur (les circuits
imprimés orientés vers le haut du
châssis) dans la baie, puis xez-
le à l’aide de quatre vis.
5. Reliez le câble SATA au
connecteur SATA de la carte
mère. Regroupez les câbles à
l’aide des anneaux en plastique.
Installer un lecteur optique
1. Mettez le châssis en position
verticale.
2. Insérez le lecteur optique
dans la baie 5.25” supérieure,
puis faites le coulisser avec
précaution, jusqu’à ce que ses
pas de vis s’alignent avec ceux
de la baie.
3. Fixez-le de part et d’autre de
la baie à l’aide de quatre vis.
4. Connectez les câbles IDE, et
d’alimentation aux connecteurs
situés à l’arrière du lecteur.
2
2
3 3
2
1
4
4
4
4
4

viii
Français

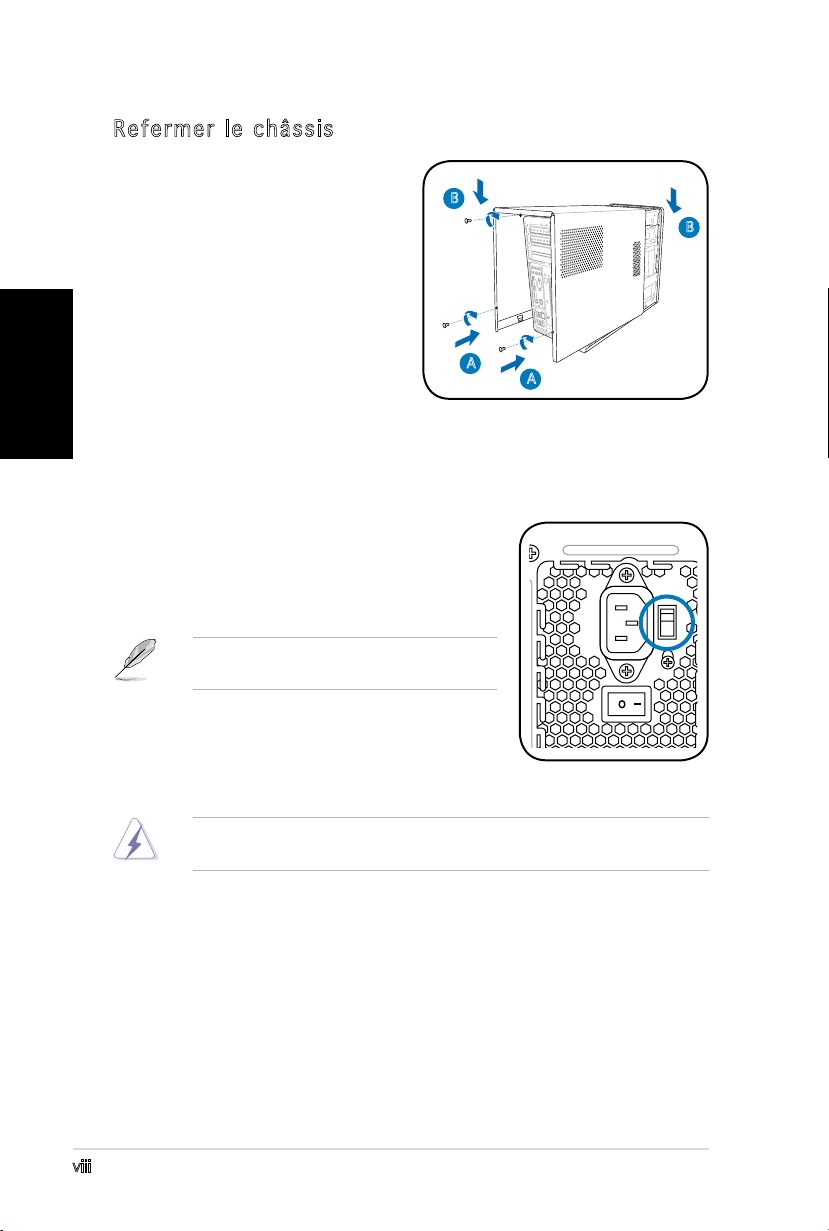

Refermer le châssis
1. Alignez les onglets du capot
avec le rail du châssis et les
onglets de la façade (A), puis
baissez le bord arrière comme
indiqué (B).
2. Fixez le capot avec trois vis.
Choisir le voltage
L’alimentation est équipée d’un sélecteur de
tension 115 V/230 V situé près du connecteur
d’alimentation. Utilisez cet interrupteur pour
choisir la tension d’entrée appropriée à votre
région.
NOTE. le sélecteur de tension est placé
sur 230 V par défaut.
Si la tension dans votre région est de 100-127
V, passez l’interrupteur sur 115 V. Si la tension
dans votre région est de 200-240 V, passez
l’interrupteur sur 230 V.
ATTENTION ! Paser l’interrupteur sur 115 V dans une région à 230 V
endommagera gravement le système !
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
AA
B
B

Deutsch
®
T3-P5G965
ASUS PC (Desktop Barebone)
Schnellinstallationsanleitung
Copyright © 2006 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

ii
Deutsch

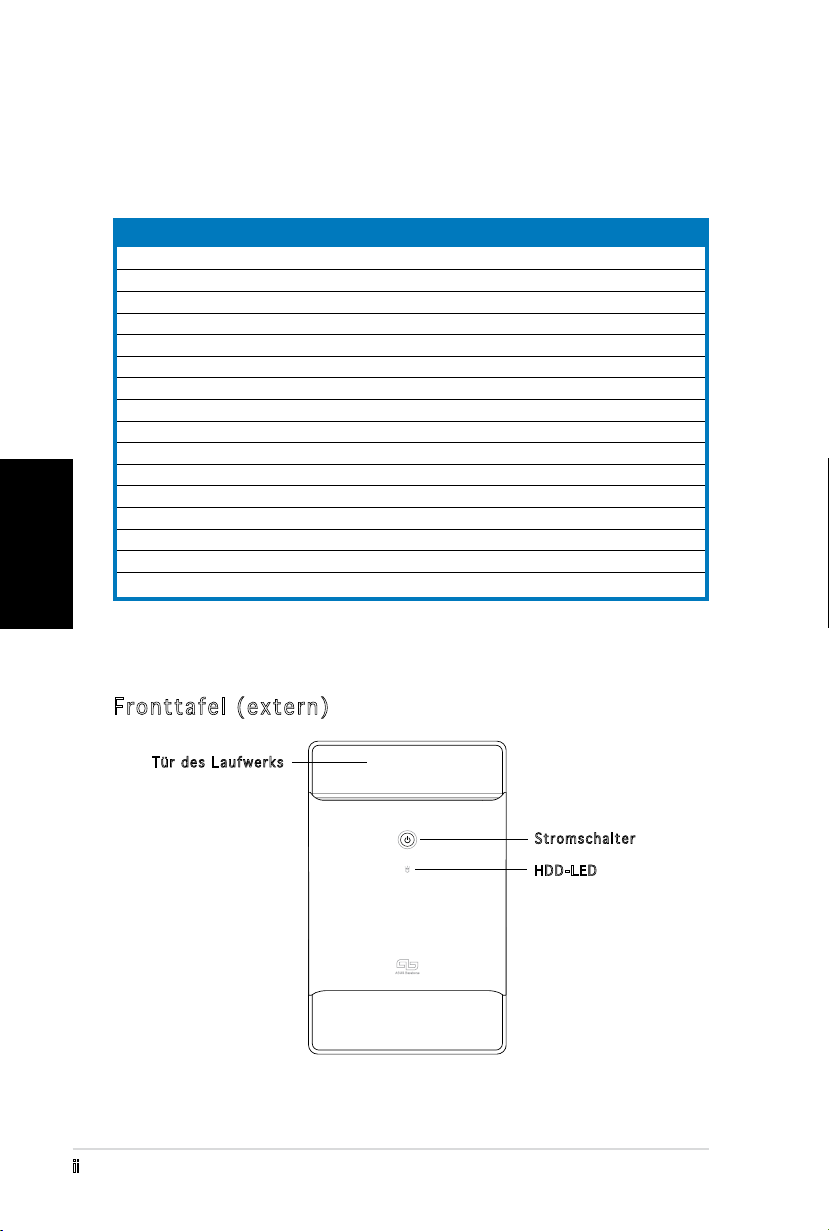

Systempaketinhalt
Die folgenden Artikel gehören zum Lieferumfang des T3-P5G965-Systems.
Wenden Sie sich bitte an Ihren Händler, wenn irgendein Artikel beschädigt
ist oder fehlt.
Komponenten
Fronttafel (extern)
Artikelbeschreibung
1. ASUS T3-P5G965 Barebone-System mit
• ASUS-Motherboard • 6 x USB 2.0-Anschlüsse
• 250 W PFC Netzteil • 2 x IEEE 1394a-Anschlüsse
• Gigabit LAN-Anschluss • S/PDIF IN&OUT-Anschluss
• CPU-Lüfter-Kühlkörper-Einheit • 7-in-1 Speicherkartenleser
• 1 x 5,25” Laufwerkfächer
• 2 x 3,5” Festplattenfach
2. Kabel
• Netzkabel
• ATA-Kabel
• Serial ATA-Kabel
• Serial ATA-Stromkabel
3. Support-CD
4. Benutzerhandbuch
5. Optionale Artikel
• Optisches Laufwerk (CD-ROM/CD-RW/DVD-ROM/DVD-RW)
Tür des Laufwerks
Stromschalter
HDD-LED

iii
Deutsch

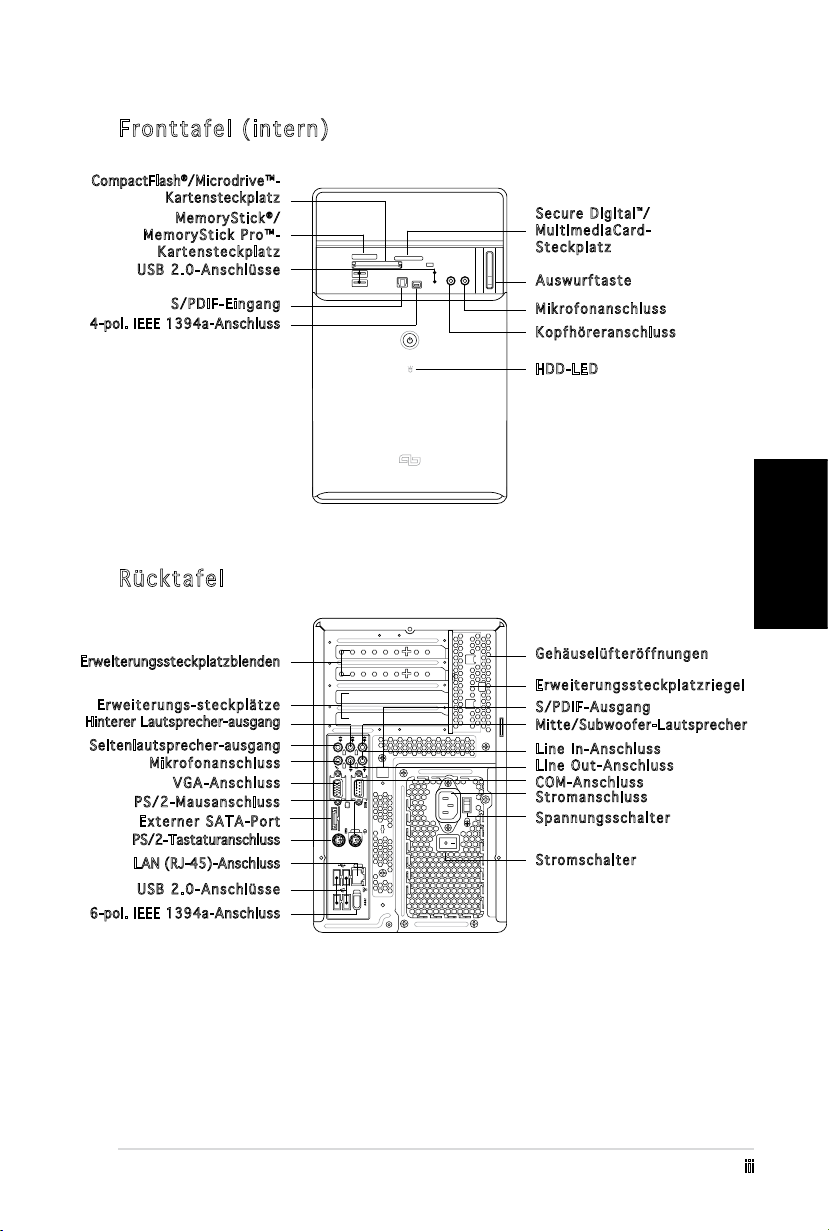

Fronttafel (intern)
USB 2.0-Anschlüsse
Kopfhöreranschluss
Mikrofonanschluss
4-pol. IEEE 1394a-Anschluss
6-pol. IEEE 1394a-Anschluss
Rücktafel
PS/2-Mausanschluss
PS/2-Tastaturanschluss
VGA-Anschluss
Line Out-Anschluss
Line In-Anschluss
Mikrofonanschluss
USB 2.0-Anschlüsse
LAN (RJ-45)-Anschluss
Erweiterungssteckplatzblenden
Spannungsschalter
Stromanschluss
Erweiterungssteckplatzriegel
Auswurftaste
CompactFlash®/Microdrive™-
Kartensteckplatz
MemoryStick®/
MemoryStick Pro™-
Kartensteckplatz
Secure Digital™/
MultimediaCard-
Steckplatz
REAR
S P K
LINE
IN
FRONT
MIC IN
SIDE
S P K
C T R
BASS
eSATA
S/PDIF-Eingang
HDD-LED
Hinterer Lautsprecher-ausgang
Seitenlautsprecher-ausgang
Erweiterungs-steckplätze
Externer SATA-Port
Gehäuselüfteröffnungen
S/PDIF-Ausgang
COM-Anschluss
Stromschalter
Mitte/Subwoofer-Lautsprecher

iv
Deutsch

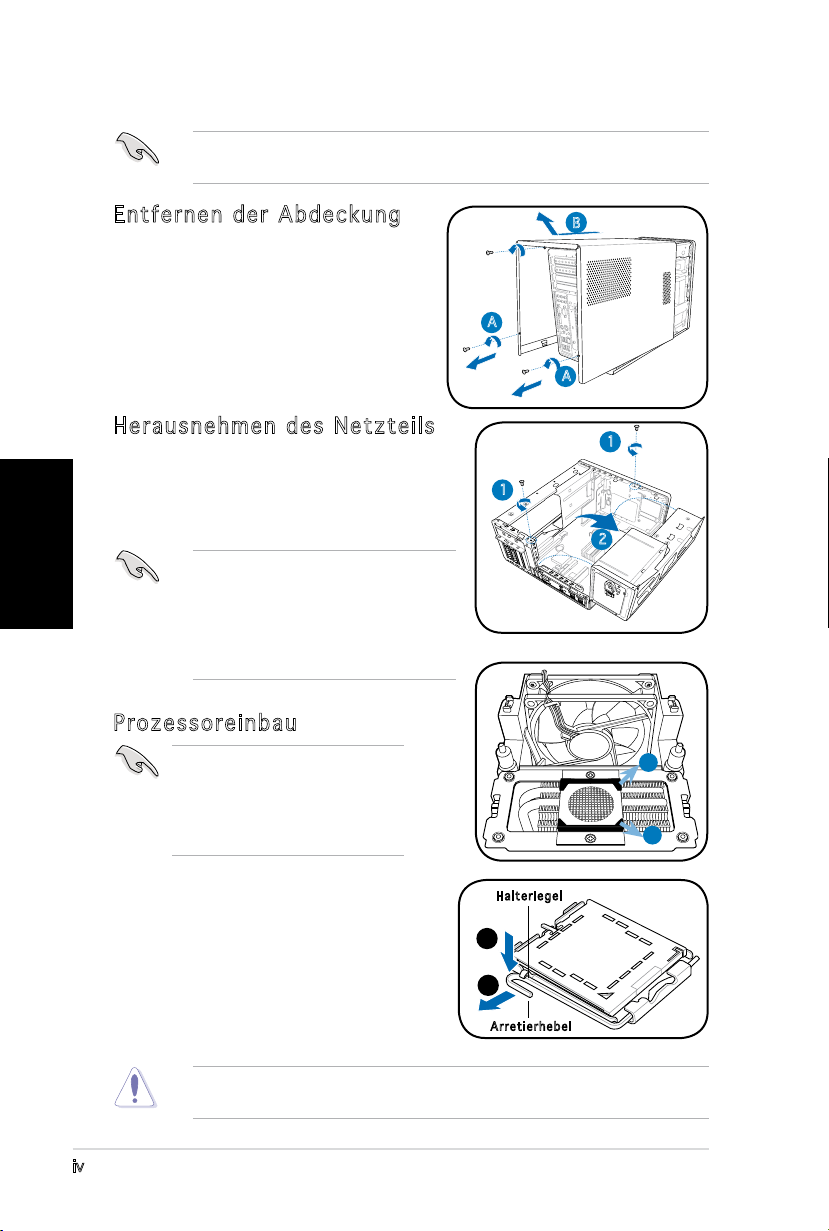

Installation
WICHTIG! Sehen Sie bitte im Systembenutzerhandbuch für
Installationsdetails und sonstige Informationen nach.
Entfernen der Abdeckung
1. Suchen und entfernen Sie die
drei Abdeckungsschrauben.
2. Ziehen Sie die Abdeckung in
Richtung der Rücktafel (A) und
heben sie dann hoch (B).
Prozessoreinbau
WICHTIG! Entfernen Sie vor
dem Prozessoreinbau die zwei
Gummistützen (A und B) an der
Unterseite des Kühlkörpers/
Lüfters.
Um eine Beschädigung der Sockel-Pins zu vermeiden, entfernen Sie die
PnP-Abdeckung nicht, bevor Sie den Prozessor installieren.
Installieren des Prozessors:
1. Lokalisieren Sie den Prozessorsockel
auf dem Motherboard.
2. Drücken Sie den Arretierhebel mit
Ihrem Daumen (A) und schieben
ihn nach links (B), bis er von dem
Halteriegel losgelassen wird.
A
B
1
1
2
A
B
Arretierhebel
Halteriegel
A
A
B
WICHTIG! Achten Sie beim Entfernen
des Netzteils darauf, dass Sie
das Netzteil gut festhalten. Das
Netzteil kann aus Versehen
herunterfallen und die anderen
Systemkomponenten beschädigen.
Herausnehmen des Netzteils
1. Suchen und entfernen Sie die zwei
Schrauben des Netzteils.
2. Heben Sie die PSU in Pfeilrichtung um
90º an.
