Asus ITX 220 - Motherboard - Mini ITX Quick start guide

Français
Deutsh
Italiano
Español
Русский
Português
Polski
Česky
Magyar
Български
Română
Srpski
Quick Start Guide
First Edition
April 2009
Copyright © 2009 ASUSTeK COMPUTER INC.
All Rights Reserved
U4590
ITX-220
Motherboard

2ASUS ITX-220
Français

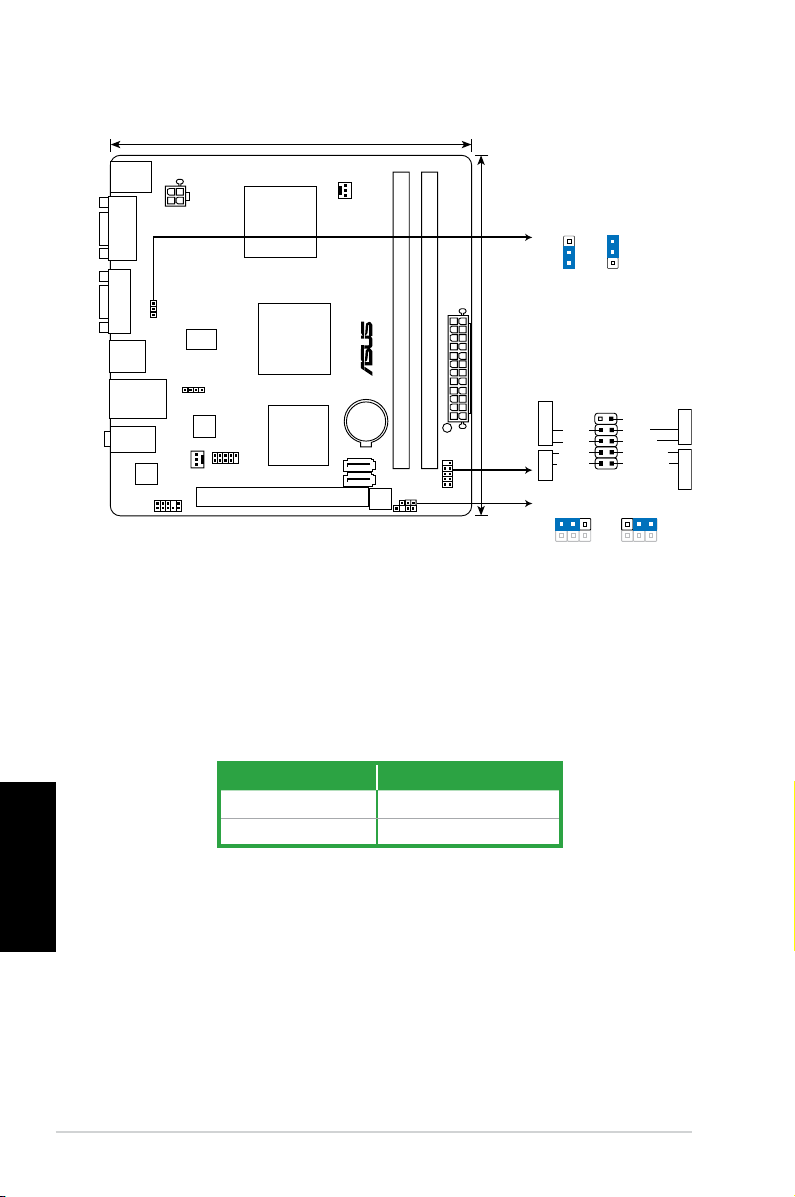

1. Schéma de la Carte Mère
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Mémoire Système
Vous pouvez installer des modules mémoire DDR2 non ECC et non tamponnés
de 512 Mo, 1 Go et 2 Go dans les slots mémoire en suivant les congurations
mémoire données dans cette section.
Canal Emplacements
Canal A DIMM_A1
Canal B DIMM_B1

3
ASUS ITX-220
Français
• Vous pouvez installer des modules mémoire de tailles variables dans le
Canal A et B. Le système mappe la taille totale du canal de plus petite taille
pour les congurations dual-channel. Tout excédant de mémoire du canal
le plus grand est alors mappé pour fonctionner en single-channel.
• Installez toujours des modules mémoire avec une latence CAS identique.
Pour obtenir une compatibilité optimale, il vous est recommandé de vous
équiper des modules de mémoire auprès du même vendeur.
• En raison des limitations d’adressage mémoire sur les systèmes
d’exploitation Windows 32-bits, lorsque vous installez 4Go ou plus de
mémoire sur cette carte mère, le montant de mémoire utilisable par le
système d’exploitation sera de 3 Go ou moins. Pour une utilisation effective
de la mémoire, vous pouvez :
- Utiliser un maximum de 3 Go lors de l’utilisation d’un système
d’exploitation 32-bits.
- Installer un système d’exploitation Windows 64-bits si vous souhaitez
installer 4 Go ou plus de mémoire sur cette carte mère.
• Cette carte mère ne supporte pas les modules mémoire composés de
puces mémoire de 256 Mo ou moins.
3. Informations du BIOS
Utilisez le programme de conguration du BIOS pour mettre à jour le BIOS ou
congurer ses paramètres. Les écrans BIOS comprennent les clés de navigation
et une courte aide en ligne pour vous guider. Si vous rencontrez des problèmes
liés au système ou si le système devient instable une fois que vous aurez modié
les paramètres, chargez les Paramètres de Réglage Par Défaut. Rendez visite au
site web d’ASUS (www.asus.com) pour obtenir les mises à jour.
Pour accéder au Setup lors du démarrage:
Pressez <Suppr> lors du Test Automatique de Démarrage (POST : Power-On
Self Test ). Si vous ne pressez pas la touche <Suppr>, le POST continuera son
programme de test.
Pour accéder au programme de configuration du BIOS après le POST :
• Redémarrez le système en pressant <Ctrl> + <Alt> + <Suppr>, puis pressez
<Suppr> lors du POST, ou
• Pressez le bouton de réinitialisation situé sur le châssis puis pressez <Suppr>
lors du POST, ou
• Eteignez et rallumez le système puis pressez <Suppr> lors du POST.
Pour mettre à jour le BIOS avec ASUS EZ Flash 2 :
Démarrez le système et appuyez sur <Alt> + <F2> lors du POST pour lancer EZ
Flash 2. Insérez un disque ash USB contenant le dernier chier image du BIOS.
EZ Flash 2 lance le processus de mise à jour du BIOS et redémarre le système
automatiquement une fois terminé.

4ASUS ITX-220
Français
Si l’Exécution automatique n’est pas activée sur votre ordinateur, parcourez
le contenu du DVD de support pour localiser le chier ASSETUP.EXE dans le
répertoire BIN. Double-cliquez sur ASSETUP.EXE pour lancer le DVD.
Pour restaurer le BIOS avec CrashFree BIOS 3 :
Démarrez le système. Si le BIOS est corrompu, l’outil de restauration automatique
CrashFree BIOS 3 vériera la présence du chier du BIOS sur le lecteur optique
et le disque ash USB. Connectez un disque ash USB ou insérez le DVD de
support dans le lecteur optique contenant le dernier chier image du BIOS ou celui
d’origine. Redémarrez le système une fois le processus de restauration du BIOS
terminé.
4. Informations sur le DVD de support
Cette carte mère supporte les systèmes d’exploitation Windows® XP / Vista.
Installez toujours la dernière version d’OS et les mises à jour correspondantes de
manière à proter pleinement des caractéristiques de votre matériel.
Le DVD de support livré avec la carte mère contient les pilotes, les applications
logicielles, et les utilitaires que vous pouvez installer pour tirer partie de toutes les
fonctions de la carte mère.

Deutsch
ASUS ITX-220 5

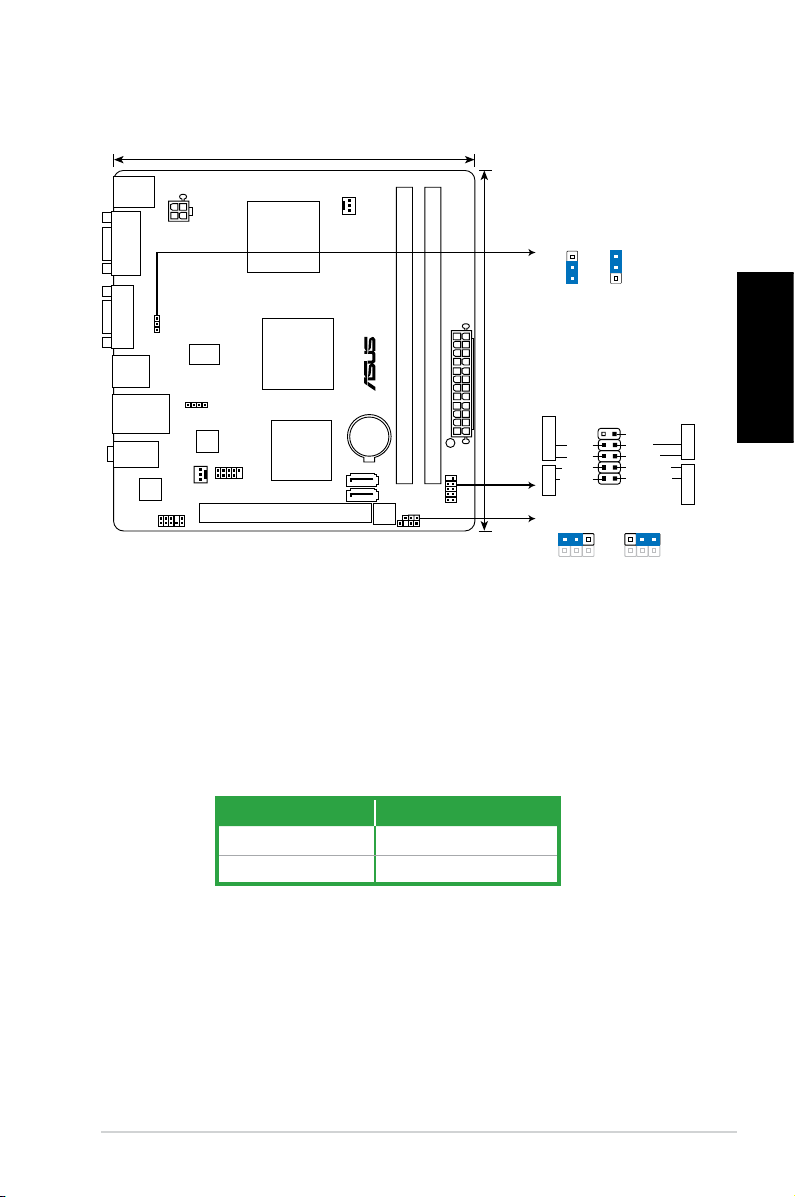

1. Motherboard-Layout
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Arbeitsspeicher
Sie können 512 MB, 1 GB und 2 GB ungepufferte nicht-ECC DDR2 DIMMs in den
DIMM-Sockeln installieren.
Kanal Steckplätze
Kanal A DIMM_A1
Kanal B DIMM_B1

Deutsch
6 ASUS ITX-220
3. BIOS-Informationen
Benutzen Sie das BIOS-Einstellungsprogramm zum aktualisieren des BIOS oder
zur Konguration seiner Parameter. Die BIOS-Anzeigen enthalten Navigations-
anleitungen und eine kurze Online-Hilfe, um Ihnen die Verwendung zu erleichtern.
Falls in Ihrem System Probleme auftauchen, oder das System nach dem Verändern
einiger Einstellungen instabil wird, sollten Sie die Standardeinstellungen zurückholen.
Weitere Neuigkeiten nden Sie auf der ASUS-Webseite (www.asus.com).
So öffnen Sie das BIOS-Setup beim Systemstart:
Drücken Sie <Entf> während des Power-On Self-Test (POST). Wenn Sie nicht <Entf>
drücken, fährt der POST mit seiner Routine fort.
So öffnen Sie das Setup nach dem POST:
• Starten Sie das System neu, indem Sie <Strg> + <Alt> + <Entf> drücken, und
drücken Sie dann <Entf> während des POST, oder
• Drücken Sie den Reset-Schalter am Computergehäuse, und drücken Sie dann
<Entf> während des POST, oder
• Schalten Sie das System aus und wieder an, und drücken Sie dann <Entf>
während des POST
Aktualisieren des BIOS mit ASUS EZ Flash 2:
Booten Sie das System neu und drücken <Alt> + <F2> während des POST, um
EZ Flash 2 zu starten. Legen Sie die Diskette, die die neueste BIOS-Datei enthält,
ein. EZ Flash 2 führt den BIOS-Aktualisierungsprozess aus und startet das System
automatisch nach dem Vervollständigen des Prozesses neu.
• Sie können verschiedene Speichergrößen in Channel A und Channel B
installieren. Das System ordnet die gesamte Größe des weniger belegten
Kanals für die Dual-Channel-Konguration zu. Der überschüssige Speicher
des höher belegten Kanals wird dann der Single-Channel-Konguration
zugeordnet.
• Installieren Sie immer DIMMs mit gleicher CAS-Latenzzeit. Für optimale
Kompatibilität wird empfohlen, nur Speichermodule eines Herstellers zu
verwenden.
• Durch die Speicheradressenbeschränkung in 32-Bit-Windows®können vom
Betriebssystem nur 3GB oder weniger benutzt werden, selbst wenn 4GB
installiert wurden. Für eine effektive Speichernutzung empfehlen wir Ihnen
folgendes:
- Installieren Sie maximal 3GB Speicher, wenn Sie ein 32-Bit-Windows®-
betriebssystem benutzen.
- Installieren Sie ein 64-Bit-Windows®-betriebssystem, wenn Sie auf
dem Motherboard 4GB oder mehr Speicher installieren wollen.
• Dieses Motherboard unterstützt keine DIMMs, die aus 256 Megabit- (Mb)
Chips oder weniger hergestellt wurden.

Deutsch
ASUS ITX-220 7
So stellen Sie das BIOS mit CrashFree BIOS 3 wieder her:
Starten Sie das System. Falls die BIOS-Datei beschädigt ist, sucht das CrashFree
BIOS 3-Wiederherstellungsprogramm nach einer Diskette oder DVD, mit der das BIOS
wieder hergestellt werden kann. Legen Sie die Support-DVD des Motherboards, oder
eine Diskette mit der ursprünglichen oder einer neueren BIOS-Datei ein. Starten Sie
das System neu, wenn das BIOS wieder hergestellt ist.
4. Software-Unterstützungbg
Das Motherboard unterstützt Windows® XP/Vista Betriebssysteme (OS). Installieren
Sie bitte immer die neueste OS-Version und die entsprechenden Updates, um die
Funktionen Ihrer Hardware zu maximieren.
Die mit dem Motherboard gelieferte Support-DVD enthält die Treiber, Anwendungs-
Software und Programme die Sie installieren können, um alle Motherboard-
Funktionen benutzen zu können. Es wird bei aktivierter Autorun-Funktion
automatisch das Treibermenü angezeigt.
Wenn Autorun nicht aktiviert ist, durchsuchen Sie den Inhalt der Support-DVD,
um die Datei ASSETUP.EXE im Ordner BIN zu nden. Doppelklicken Sie auf
das Dateisymbol ASSETUP.EXE, um die DVD auszuführen.

8ASUS ITX-220

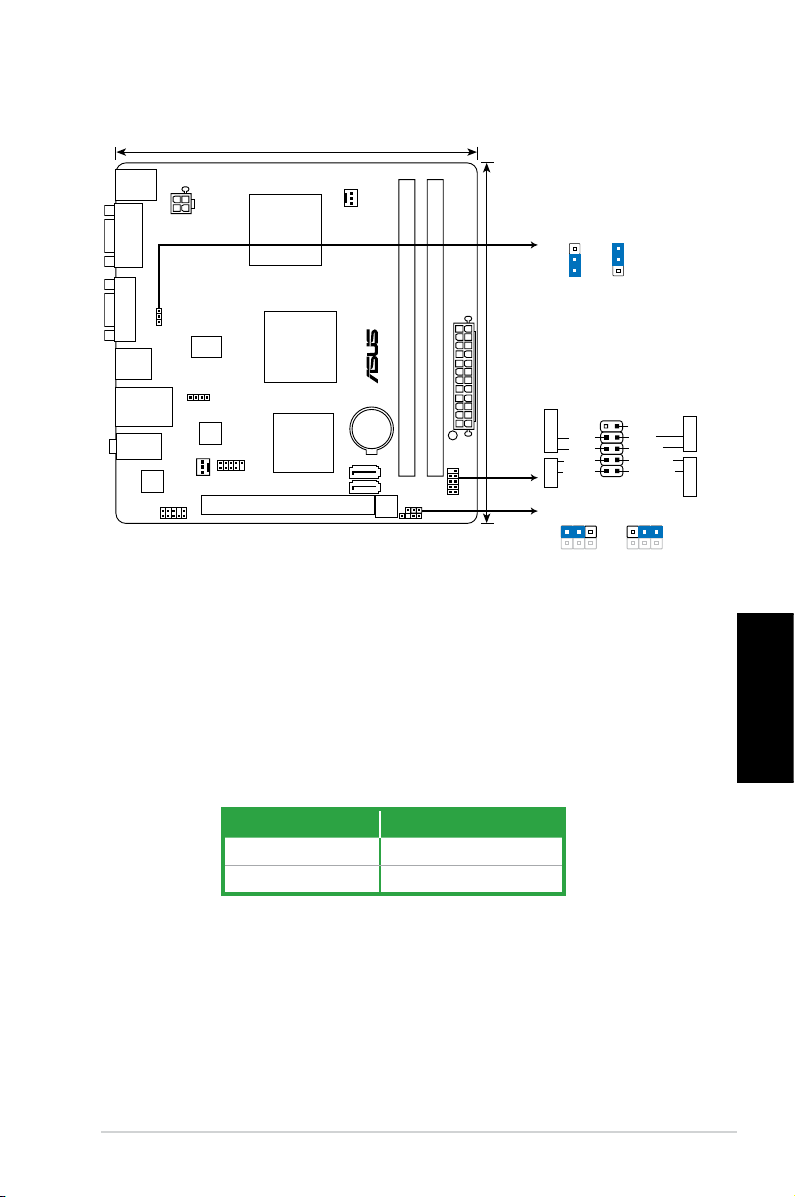

1. Diagramma disposizione scheda madre
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Memoria di sistema
Si possono installare moduli DIMM DDR2 non ECC unbuffered 512 MB, 1GB e 2GB
nelle prese DIMM utilizzando le congurazioni memoria di questa sezione.
Canale doppio Prese
Coppia A DIMM_A1
Coppia B DIMM_B1

ASUS ITX-220 9
• È possibile installare diversi formati di memoria nei canali A e B. Il sistema
mappa la dimensione totale del canale di dimensione più piccolo per la
congurazione a canale doppio. Qualsiasi accesso alla memoria dal canale
di dimensione maggiore, viene quindi mappato per il funzionamento a canale
singolo.
• Utilizzare e installare sempre moduli DIMM con la stessa latenza CAS. Per
poter garantire la perfetta compatibilità dei moduli, si raccomanda di utilizzare
moduli di memoria acquistati presso lo stesso venditore.
• A causa dei limiti con gli indirizzi di memoria nel sistema operativo Windows®
a 32 bit, quando si installa una memoria da 4GB o più sulla scheda madre, la
memoria effettivamente utilizzabile dal sistema operativa può essere di 3GB
o meno. Per usare in modo efcace la memoria, si raccomanda di eseguire
una delle seguenti azioni:
- Usare 3GB di memoria di sistema al massimo se si utilizza il sistema
operativo Windows® a 32 bit.
- Per installare 4GB di memoria o più sulla scheda madre, installare il
sistema operativo Windows® a 64 bit.
• Questa scheda madre non supporta DIMM da 256 megabit (Mb) o minori.
3. Informazioni sul BIOS
Usare l’utilità per la congurazione del BIOS per aggiornare il BIOS o congurarne i
parametri. La schermata BIOS include tasti di navigazione ed una concisa guida in
linea. Se si riscontrano problemi con il sistema, oppure se questo diventa instabile
dopo avere modificato le impostazioni, caricare le impostazioni predefinite di
congurazione Setup Defaults. Visitare la pagina Web ASUS (www.asus.com) per
gli aggiornamenti.
Per accedere al Setup all’avvio:
Premere il tasto <Delete> durante il POST (Power On Self Test). Se non si preme il
tasto <Delete>, il POST continua le sue routine di diagnostica.
Per accedere al Setup dopo il POST:
• Riavviare il sistema premendo i tasti <Ctrl> + <Alt> + <Delete>, poi premere il
tasto <Delete> durante il POST, oppure
• Premere il tasto di ripristino sul telaio, poi premere il tasto <Delete> durante il
POST, oppure
• Spegnere e riaccendere il sistema e poi premere il tasto <Delete> durante il
POST
Aggiornare il BIOS con ASUS EZ Flash 2:
Avviare il sistema e premere <Alt> + <F2> nel corso del POST per lanciare EZ Flash 2.
Inserire una memoria ash USB contenente il le con la versione più recente del BIOS.
EZ Flash 2 esegue il processo di aggiornamento del BIOS e riavvia automaticamente
il sistema una volta completato.

10 ASUS ITX-220
Ripristinare il BIOS con CrashFree BIOS 3:
Avviare il sistema. Se il BIOS è danneggiato, lo strumento per il ripristino automatico
CrashFree BIOS 3 verica l’unità ottica e la memoria ash USB per vericare la
presenza di un le BIOS in modo da poter procedere al ripristino del BIOS: Inserire
una memoria ash USB o il DVD di supporto che contiene il le con la versione più
recente o originale del BIOS. Riavviare il sistema dopo avere eseguito il ripristino
del BIOS.
4. Supporto per il software
Questa scheda madre supporta un sistema operativo (OS) Windows® XP/Vista.
Installate sempre l’ultima versione OS e gli aggiornamenti corrispondenti, in modo
da massimizzare le funzioni del vostro hardware.
Il DVD di supporto fornito con il pacchetto della scheda madre contiene i driver, le
applicazioni software e le utilità che possono essere installate per poter sfruttare tutte
le caratteristiche della scheda madre. Viene visualizzato automaticamente il menu
Driver se sul computer è attiva l’Esecuzione automatica.
Se sul computer non è attiva ESECUZIONE AUTOMATICA, sfogliare i contenuti del DVD
di supporto per individuare il le ASSETUP.EXE nella cartella BIN. Fare doppio clic su
ASSETUP.EXE per eseguire il DVD.

Español
ASUS ITX-220 11
1. Distribución de la placa base
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Memoria de sistema
Puede instalar DIMM DDR2 no ECC de 512MB, 1GB y 2GB sin memoria intermedia
dentro de las ranuras DIMM utilizando las conguraciones de memoria que aparecen
en esta sección.
Modo de canal dual Zócalos
Par A DIMM_A1
Par B DIMM_B1

Español
12 ASUS ITX-220
• Puede instalar distintos tamaños de memoria en el Canal A y el Canal B.
El sistema relaciona el tamaño total del canal de menor tamaño para la
conguración de canal doble. Cualquier exceso de memoria del canal de
mayor tamaño se relaciona a continuación para las operaciones de canal
único.
• Instale siempre DIMM con la misma latencia CAS. Para una compatibilidad
óptima, se recomienda que obtenga módulos de memoria del mismo
proveedor.
• Debido a los límites de direccionamiento de memoria de los sistemas
operativos Windows® de 32 bits, si instala 4 GB de memoria o más en
la placa base, la memoria real que reconocerá el sistema operativo será
igual o inferior a 3 GB. Si desea realizar un uso más ecaz de la memoria,
recomendamos la aplicación de cualquiera de las siguientes medidas:
- Utilice un máximo de 3 GB de memoria de sistema si utiliza un sistema
operativo Windows® de 32 bits.
- Instale un sistema operativo Windows® de 64 bits si desea instalar
4 GB de memoria o más en la placa base.
• Esta placa base no admite DIMM compuestos de 256 megabits (Mb) o
menos.
3. Información sobre la BIOS
Utilice la utilidad de conguración del sistema BIOS para actualizar el sistema BIOS
o congurar sus parámetros. Las pantallas de la BIOS incluyen teclas de navegación
y una breve ayuda en línea para guiarle. Si encuentra algún problema con el sistema
o si el sistema se vuelve inestable tras cambiar la conguración, cargue los valores
de conguración predeterminados. Visite el sitio web ASUS (www.asus.com) para
obtener actualizaciones.
Para acceder a la conguración de la BIOS durante el proceso de inicio:
Pulse <Suprimir> durante el proceso de auto comprobación de encendido (Power-
On Self-Test - POST). Si no pulsa <Suprimir>, el proceso POST continuará con sus
rutinas de comprobación.
Para acceder a la conguración de la BIOS tras el proceso POST:
• Reinicie el sistema presionando <Ctrl> + <Alt> + <Suprimir>, y pulse <Suprimir>
durante el proceso POST, o
• Pulse el botón de reinicio en el chasis, y pulse <Suprimir> durante el proceso
POST, o
• Apague y encienda el sistema, y pulse <Suprimir> durante el proceso POST.
Para actualizar el sistema BIOS con ASUS EZ Flash 2:
Inicie el sistema y pulse <Alt> + <F2> durante la fase POST para abrir EZ Flash 2.
Inserte un disco ash USB que contenga el archivo de BIOS más reciente. EZ Flash
2 realizará el proceso de actualización de BIOS y reiniciará automáticamente el
sistema cuando haya nalizado.

Español
ASUS ITX-220 13
Para recuperar el sistema BIOS con CrashFree BIOS 3:
Inicie el sistema. Si el sistema BIOS está corrupto, la herramienta de recuperación
automática CrashFree BIOS 3 comprobará la unidad óptica y la unidad de disco ash
USB en busca de un archivo de BIOS para restaurar el sistema BIOS. Inserte un
disco ash USB o el DVD de soporte que contenga el archivo de BIOS original o más
reciente. Reinicie el sistema una vez que se haya recuperado el sistema BIOS.
4. Software de soporte
Esta placa madre soporta sistemas operativos (SO) Windows® XP/Vista. Instale
siempre la última versión del SO con sus actualizaciones correspondientes para que
pueda maximizar las funciones de su hardware.
El DVD de soporte que incluye la caja de la placa base contiene controladores,
aplicaciones software y utilidades que puede instalar para disfrutar de todas las
funciones que ofrece la placa base. Al introducirlo mostrará automáticamente el
menú Drivers (Controladores) si la función Autorun (Ejecución automática) está
habilitada en su equipo.
Si la función Autorun (Ejecución automática) NO está habilitada en su equipo,
explore los contenidos del DVD de soporte para buscar el archivo ASSETUP.
EXE en la carpeta BIN. Haga doble clic en ASSETUP.EXE para ejecutar el
DVD.

Русский
14 ASUS ITX-220
1. Схемасистемнойплаты
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Системнаяпамять
Материнская плата поддерживает суммарные объемы оперативной памяти 512 Мбайт, 1
и 2 Гбайт при условии, что используются небуферируемые модули DIMM DDR2 (без ECC).
Кроме того, установка модулей памяти в разъемы для модулей DIMM должна выполняться в
соответствии с конфигурациями модулей памяти, указанными в этом разделе.
Двухканальныйрежим Сокеты
Канал A DIMM_A1
Канал B DIMM_B1

Русский
ASUS ITX-220 15
• Вы можете установить разные объемы памяти в каналы А и В. При двухканальной
конфигурации отобразится наименьший объем памяти установленный в канале
при двухканальной конфигурации. Вся установленная память отобразится при
одноканальной конфигурации.
• Всегда используйте модули памяти DIMM с одинаковой задержкой строба адреса
столбца (CAS latency). Для лучшей совместимости рекомендуется использовать модули
памяти одного производителя.
• Из-за ограничений адресного пространства 32-ных ОС Windows®, при установке 4 и
более гигабайт памяти, объем используемой памяти будет меньше. Для эффективного
использования памяти рекомендуется сделать следующее:
- Использовать максимум 3Гб памяти при использовании 32-битной Windows®.
- Установить 64-битную ОС Windows® OS при установке 4 и более гигабайт
памяти.
• Материнская плата не поддерживает модули памяти объемом 256 Мб и ниже
3. ИнформацияBIOS
Для конфигурации параметров BIOS войдите в BIOS. Экраны BIOS содержат кнопки навигации
и краткую справку. Если после изменения настроек BIOS система стала работать нестабильно,
восстановите настройки по умолчанию (Setup Defaults). Обновления можно найти на веб-сайте
компании ASUS (www.asus.com).
ДлявходавBIOSSetupпризапуске:
Нажмите <Del> во время прохождения теста POST. Если вы не нажали <Del>, POST продолжит
тестирование оборудования.
ДлявходавBIOSSetupпослеPOST:
• Перезагрузите систему, нажав <Ctrl> + <Alt> + <Del>, затем во время POST нажмите <Del>,
или
• Нажмите кнопкусбросанакорпусе, затем во время POST нажмите <Del>, или
• Выключите систему и включите снова, затем во время POST нажмите <Del>
ДляобновленияBIOSспомощьюASUSEZFlash2:
Загрузите систему и нажмите press <Alt> + <F2> во время POST для запуска утилиты. Вставьте
USB диск, который содержит последний файл BIOS. EZ Flash 2 выполнит обновление BIOS и
перезагрузит систему.

Русский
16 ASUS ITX-220
ДлявосстановленияBIOSспомощьюCrashFreeBIOS3:
Загрузите систему. Если BIOS поврежден, CrashFree BIOS3 проверит наличие файла BIOS в
оптическом приводе и на USB диске. Вставьте USB диск или Support DVD, который содержит
последний файл BIOS. После восстановления BIOS перезагрузите систему.
4. Поддерживаемоепрограммноеобеспечение
Эта материнская плата поддерживает операционные системы Windows® XP/Vista.
Всегда устанавливайте последнюю версию ОС и соответствующие обновления для
расширенных функций вашего оборудования.
На Support DVD, поставляемом в комплекте с материнской платой находятся драйвера,
программы и утилиты, которые Вы можете установить для использования всех возможностей
материнской платы. Меню Drivers появится при включенном автозапуске.
Если автозапуск не включен, найдите на Support DVD файл ASSETUP.EXE в папке BIN и запустите его.

Português
ASUS ITX-220 17
1. Disposição da placa-principal
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Memória do sistema
Pode instalar DIMMs DDR2 sem entreposição e non-ECC de 512 MB, 1 GB e 2 GB
nos sockets DIMM, utilizando as congurações descritas nesta secção e relativas
à memória.
Canal duplo Sockets
Par A DIMM_A1
Par B DIMM_B1

Português
18 ASUS ITX-220
• Poderá instalar vários tamanhos de memória no Canal A e no Canal B. O
sistema mapeia o tamanho total do canal de tamanho menor na conguração
de duplo canal. Qualquer excesso de memória do canal de tamanho superior
será mapeado para operação de canal único.
• Instale sempre DIMMs com a mesma latência CAS. Para uma óptima
compatibilidade, recomendamos-lhe a obtenção de módulos de memória
junto do mesmo vendedor. Visite o web site da ASUS para consultar a lista
de Vendedores Aprovados.
• Devido às limitações de endereço de memória no Sistema Operativo
Windows® de 32 bits, se instalar 4GB, ou mais, de memória na placa
principal, a memória efectiva utilizável para o Sistema Operativo pode
ser cerca de 3GB, ou menos. Para uma utilização efectiva da memória,
recomendamos que escolha uma das seguintes opções:
- Utilize um máximo de 3GB de memória se estiver a utilizar um Sistema
Operativo Windows® de 32 bits.
- Instale um Sistema Operativo Windows® de 64 bits se desejar instalar
4GB, ou mais, de memória na placa principal.
• Esta placa principal não suporta DIMMs com memória igual ou inferior a 256
megabits (Mb).
3. Informação da BIOS
Utilize o utilitário de Conguração do BIOS para actualizar o BIOS ou congurar
os seus parâmetros. Os ecrãs da BIOS incluem teclas de navegação e uma breve
ajuda online que lhe servirão de guia. Se se deparar com problemas ao nível do
sistema, ou se o sistema car instável após alteração das denições, carregue as
predenições de conguração. Visite o web site da ASUS (www.asus.com) para
obter as actualizações.
Para aceder ao utilitário de conguração aquando do arranque:
Prima a tecla <Delete> durante a rotina POST (Power-On Self Test). Se não premir a tecla
<Delete>, a rotina POST prossegue com as suas rotinas de teste.
Para aceder ao utilitário de conguração após a rotina POST:
• Reinicie o sistema premindo as teclas <Ctrl> + <Alt> + <Delete>, de seguida
prima a tecla <Delete> durante a rotina POST, ou
• Prima o botão Reiniciar existente no chassis, de seguida prima a tecla <Delete>
durante a rotina POST, ou
• Desligue o sistema e volte a ligá-lo, de seguida prima a tecla <Delete> durante
a rotina POST.
Para actualizar o BIOS com o ASUS EZ Flash 2:
Arranque o sistema e prima <Alt> + <F2> durante o Teste de arranque para iniciar o
EZ Flash 2. Insira um disco ash USB que contenha o cheiro de BIOS mais recente.
O EZ Flash 2 executa o processo de actualização do BIOS e reinicia o sistema
automaticamente quando terminar.

Português
ASUS ITX-220 19
Para recuperar o BIOS com o CrashFree BIOS 3:
Arranque o sistema. Se BIOS estiver danicado, a ferramenta de recuperação
automática CrashFree BIOS 3 irá vericar, na unidade óptica e no disco ash USB
se existe algum cheiro de BIOS para restaurar o BIOS. Insira um disco ash USB
ou o DVD de suporte que contenha o cheiro de BIOS original ou um mais recente.
Reinicie o sistema depois da recuperação do BIOS.
4. Suporte de software
Esta placa-principal suporta o sistema operativo Windows® XP/Vista. Instale sempre
a versão mais recente do sistema operativo e respectivas actualizações para que
possa maximizar as capacidades do seu hardware.
O DVD de Suporte que está incluído na embalagem da placa principal contém
controladores, aplicações de software e utilitários que poderá instalar para desfrutar
de todas as funcionalidades da placa principal. O menu de Controladores será exibido
automaticamente se a Execução automática estiver activa no seu computador.
Se a Execução automática NÃO estiver activada no seu computador, procure
no conteúdo do DVD de Suporte e localize o cheiro ASSETUP.EXE na pasta
BIN. Faça duplo clique no cheiro ASSETUP.EXE para executar o DVD.

Polski
20 ASUS ITX-220
1. Plan płyty głównej
ITX-220
PCI1
USB56
F_PANEL
AAFP
ATX12V
EATXPWR
CHA_FAN
CPU_FAN
Lithium Cell
CMOS Power
VIA
VT1705
RTL
8112
RTM
870T-954
8Mb
BIOS
SB_PWR
CLRTC
PS2_USBPW1-6
CHASSIS
SPEAKER
17.1cm(6.75in)
17.1cm(6.75in)
Intel® ICH7
Intel®
945GC
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET
Celeron 220
DDR2 DIMM_B1 (64bit, 240-pin module)
SATA1
SATA2
AUDIO
LAN1_USB12
USB34
KBMS
VGA COM1
PIN 1
PWR BTN
GND
PWR
PLED-
PLED+
Reset
Ground
HD_LED-
HD_LED+
F_PANEL
PLED
HD_LED RESET
1 2 2 3
Normal
(Default)
Clear RTC
CLRTC
21
2 3
+5V +5VSB
(Default)
PS2_USBPW1-6
2. Pamięć systemowa.
Możesz zainstalować kości 512 MB, 1GB i 2GB pamięci unbuffered non-ECC DDR2
DIMMs do gniazda DIMM, używając konguracji pamięci podanych w tej sekcji.
Podwójny kanał Gniazda
Para A DIMM_A1
Para B DIMM_B1
