Asus Z97-PRO GAMER User manual

Motherboard
Z97-PRO GAMER

ii
J10265
第１刷
2015年4月
Copyright © 2015 ASUSTeK COMPUTER INC. All Rights Reserved.
本書およびそれに付属する製品は著作権法により保護されており、その使用、複製、頒布および逆コンパイル
を制限するライセンスのもとにおいて頒布されます。購入者によるバックアップ目的の場合を除き、ASUSTeK
Computer Inc. （以下、ASUS）の書面による事前の許可なく、本製品および本書のいかなる部分も、いかな
る方法によっても複製することが禁じられます。
以下に該当する場合は、製品保証サービスを受けることができません。
(1) 製品に対しASUSの書面により認定された以外の修理、改造、改変が行われた場合
(2) 製品のシリアル番号の確認ができない場合
本書は情報提供のみを目的としています。本書の情報の完全性および正確性については最善の努力が払わ
れていますが、本書の内容は「現状のまま」で提供されるものであり、ASUSは明示または黙示を問わず、
本書においていかなる保証も行いません。ASUS、その提携会社、従業員、取締役、役員、代理店、ベン
ダーまたはサプライヤーは、本製品の使用または使用不能から生じた付随的な損害（データの変化・消失
、事業利益の損失、事業の中断など）に対して、たとえASUSがその損害の可能性について知らされてい
た場合も、一切責任を負いません。
本書に記載している会社名、製品名は、各社の商標または登録商標です。本書では説明の便宜のためにそ
の会社名、製品名などを記載する場合がありますが、それらの商標権の侵害を行う意思、目的はありませ
ん。
O󱐯er to Provide Source Code of Certain Software
This product contains copyrighted software that is licensed under the General Public License (“GPL”),
under the Lesser General Public License Version (“LGPL”) and/or other Free Open Source Software
Licenses. Such software in this product is distributed without any warranty to the extent permitted by the
applicable law. Copies of these licenses are included in this product.
Where the applicable license entitles you to the source code of such software and/or other additional
data,you may obtain it for a period of three years after our last shipment of the product,either
(1) for free by downloading it from http://support.asus.com/download
or
(2) for the cost of reproduction and shipment,which is dependent on the preferred carrier and the
location where you want to have it shipped to,by sending a request to:
ASUSTeK Computer Inc.
Legal Compliance Dept.
15 Li Te Rd.
Beitou,Taipei 112
Taiwan
In your request please provide the name,model number and version,as stated in the About Box of the
product for which you wish to obtain the corresponding source code and your contact details so that we
can coordinate the terms and cost of shipment with you.
The source code will be distributed WITHOUT ANY WARRANTY and licensed under the same license as the
corresponding binary/object code.
This o󱐯er is valid to anyone in receipt of this information.
ASUSTeK is eager to duly provide complete source code as required under various Free Open Source
Software licenses. If however you encounter any problems in obtaining the full corresponding source
code we would be much obliged if you give us a notication to the email address [email protected],stating
the product and describing the problem (please DO NOT send large attachments such as source code
archives,etc. to this email address).

iii
もくじ
安全上のご注意 ................................................................................................................iv
このマニュアルについて .....................................................................................................v
パッケージ の内 容 .............................................................................................................vi
Z97-PRO GAMER 仕様一覧 ..............................................................................................vi
Chapter1: 製品の概要
1.1 始める前に ...................................................................................................... 1-1
1.2 マザーボードの概要.........................................................................................1-1
1.3 プロセッサー ................................................................................................... 1-3
1.4 システムメモリー ............................................................................................. 1-7
1.5 拡張スロット .................................................................................................. 1-18
1.6 ジャンパー..................................................................................................... 1-21
1.7 コネクター ..................................................................................................... 1-22
1.8 オンボード LED ............................................................................................. 1-32
1.9 ソフトウェア ................................................................................................... 1-33
Chapter 2 UEFI BIOS設定
2.1 UEFI BIOS更新 ................................................................................................ 2-1
2.2 UEFI BIOS Utility ............................................................................................ 2-6
2.3 My Favorites ................................................................................................ 2-15
2.4 Main ............................................................................................................. 2-16
2.5 Ai Tweaker ................................................................................................... 2-18
2.6 Advanced ..................................................................................................... 2-30
2.7 Monitor ........................................................................................................ 2-40
2.8 Boot .............................................................................................................. 2-45
2.9 Tool .............................................................................................................. 2-51
2.10 Exit ............................................................................................................... 2-52
Chapter3 付録
ご注意 .....................................................................................................................................3-1
ASUSコンタクトインフォメーション ................................................................................. 3-4

iv
安全上のご注意
電気の取り扱い
･ 本製品、周辺機器、ケーブルなどの取り付けや取り外しを行う際は、必ずコンピューターと周
辺機器の電源ケーブルをコンセントから抜いて行ってください。お客様の取り付け方法に問
題があった場合の故障や破損に関して弊社は一切の責任を負いません。
･ 電源延長コードや特殊なアダプターを用いる場合は専門家に相談してください。これらは、
回路のショート等の原因になる場合があります。
･ ご使用の電源装置に電圧選択スイッチが付いている場合は、システムの損傷を防ぐために
電源装置の電圧選択スイッチがご利用の地域の電圧と合致しているかをご確認ください。ご
利用になる地域の電圧が不明な場合は、各地域の電力会社にお問い合わせください。
･ 電源装置が故障した場合はご自分で修理・分解をせず、各メーカーや販売店にご相談ください。
･ 光デジタルS/PDIFは、光デジタルコンポーネントで、クラス１レーザー製品に分類されてい
ます。（本機能の搭載・非搭載は製品仕様によって異なります）
操作上の注意
･ 作業を行う前に、本製品パッケージに付属のマニュアル及び取り付ける部品のマニュアルを
全て熟読してください。
･ 電源を入れる前に、ケーブルが正しく接続されていることを確認してください。また電源コー
ドに損傷がないことを確認してください。
･ 各コネクタ及びスロット、ソケット、回路にクリップやネジなどの金属を落とさないようにして
ください。電源回路のショート等の原因になります。
･ 埃･湿気･高温・低温を避けてください。湿気のある場所で本製品を使用しないでください。
･ 本製品は安定した場所に設置してください。
･ 本製品をご自分で修理・分解・改造しないでください。火災や感電、やけど、故障の原因となり
ます。 修理は弊社修理センターまたは販売代理店にご依頼ください。
不可視レーザー光です。ビームを直接見たり触れたりしないでください。
本機は電気製品または電子装置であり、地域のゴミと一緒に捨てられません。また、本機の
コンポーネントはリサイクル性を考慮した設計を採用しております。なお、廃棄の際は地域の
条例等の指示に従ってください。
本機に装着されているボタン型電池には水銀が含まれています。通常ゴミとして廃棄しないで
ください。
回収とリサイクルについて
使用済みのコンピューター、ノートパソコン等の電子機器には、環境に悪影響を与える有害物質
が含まれており、通常のゴミとして廃棄することはできません。リサイクルによって、使用済みの製
品に使用されている金属部品、プラスチック部品、各コンポーネントは粉砕され新しい製品に再
使用されます。また、その他のコンポーネントや部品、物質も正しく処分・処理されることで、有害
物質の拡散の防止となり、環境を保護することに繋がります。
ASUSは各国の環境法等を満たし、またリサイクル従事者の作業の安全を図るよう、
環境保護に関する厳しい基準を設定しております。ASUSのリサイクルに対する姿勢は、多方面に
おいて環境保護に大きく貢献しています。

v
このマニュアルについて
このマニュアルには、マザーボードの取り付けやシステム構築の際に必要な情報が記してあります。
マ ニュアル の 概 要
本書は以下のChapter から構成されています。
• Chapter 1: 製品の概要
マザーボードの機能や各部位についての説明、及びコンポーネントの取り付けに必要なハ
ードウェアのセットアップ手 順。
• Chapter 2: UEFI BIOS設定
UEFI BIOS Utilityでのシステム設定の変更方法とパラメータの詳細。
• Chapter 3: 付録
製品の規格や海外の法令について。
詳細情報
1. ASUSオフィシャルサイト(http://www.asus.com/)
多言語に対応した弊社ウェブページで、製品のアップデート情報やサポート情報をご確認
いた だ け ます。
2. 追加ドキュメント
パッケージ内容によっては、追 加のドキュメントが同梱されている場合があります。注 意事 項
や購入店･販売店などが追加した最新情報などです。これらは、本書がサポートする範囲に
は含まれていません。
このマニュアルの表記について
本書には、製品を安全にお使いいただき、お客様や他の人々への危害や財産への損害を未然に
防止していただくために、守っていただきたい事項が記載されています。次の内容をよくご理解
いただいた上で本文をお読みください。
表記
太字 選択するメニューや項目を表示します。
斜字 文字やフレーズを強調する時に使います。
<Key> < > で囲った文字は、キーボードのキーです。
例: <Enter>→Enter もしくはリターンキーを押してください。
<Key1+Key2+Key3> 一度に２つ以上のキーを押す必要がある場合は(+)を使って示しています。
例: <Ctrl+Alt+Delete>
警告: 作業人が死亡する、または重傷を負う可能性が想定される内容を示しています。
注意: ハードウェアの損傷やデータの損失の可能性があることを示し、その危険を回
避するための方法を説明しています。
重要: 作業を完了するために必要な指示や設定方法を記載しています。
メモ: 製品を使いやすくするための情報や補足の説明を記載しています。
本書に記載の内容（安全のための注意事項を含む）は、製品やサービスの仕様変更などにより、
予告なく変更される場合があります。あらかじめご了承ください。

vi
Z97-PRO GAMER 仕様一覧
パッケージの 内 容
製品パッケージに以下のものが揃っていることを確認してください。
マザーボード Z97-PRO GAMER
ケーブル SATA 6Gb/sケーブル×4
アクセサリー I/Oシールド ×1
SLI™ブリッジコネクター ×1
ディスク サポートDVD
ドキュメント ユーザーマニュアル
万一、付属品が足りない場合や破損していた場合は、すぐにご購入元にお申し出ください。
対応CPU LGA1150ソケット:
第 4 世代および第 5 世代
Intel® Core™ プロセッサー・ファミリー
Intel® Pentium® プロセッサー
Intel® Celeron® プロセッサー
22nm CPU サポート
Intel® Turbo Boost Technology 2.0 サポート*
* Intel® Turbo Boost Technology 2.0のサポートはCPUにより異なります。
搭載チップセット Intel® Z97 Express チップセット
対応メモリー DDR3 DIMMスロット×４: 最大32GB
DDR3 3200(O.C.)/3100(O.C.)/3000(O.C.)/2933(O.C.)/2800(O.C.)/2666(O.C.)/
2500(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/2000(O.C.)/1866(O.C.)/1600/1333 MHz
Non-ECC Unbu󱐯ered DIMM対応
デュアルチャンネルメモリーアーキテクチャ
Intel® Extreme Memory Prole (XMP) サ ポ ート
* XMPメモリーの動作はメモリーコントローラーを内蔵するCPUの物理的特性に依存します。最新
の対応状況について、詳しくはASUSオフィシャルサイトをご覧ください。
画面出力機能 統合型グラフィックスプロセッサー - Intel® HD Graphics サポート
- HDMI: 最大解像度4096x2160@24Hz / 2560x1600@60Hz
- DVI-D: 最大解像度1920 x 1200 @60Hz
- VGA: 最大解像度1920 x 1200 @60Hz
- 最大3台までのマルチディスプレイ環境に対応
- Intel® InTru™ 3D/Quick Sync Video/Clear Video HD Technology/Insider™ サポート
最大共有メモリー512MB*
* 最大共有メモリーの容量は、Intel® Dynamic Video Memory Technology(DVMT) により動作状
況によって自動的に変更されます。
拡 張 ス ロ ット PCI Express 3.0 x16 スロット×2 (@x16、＠x8/x8)
PCI Express 2.0 x16 スロット×1(最大x4動作)*
PCI Express 2.0 x1 スロット×2*
PCI スロット×2
* PCI Expree 2.0 x16スロット、PCI Express 2.0 x1スロット、M.2スロット(PCIe mode)は排他利用
です。

vii
Z97-PRO GAMER 仕様一覧
マルチGPU対応 NVIDIA® Quad-GPU SLI™ Technology
AMD CrossFireX™ Technology (最大4GPU構成)
オーディオ機能 SupremeFX (7.1チャンネル HDオーディオコーデック)
- ジャック検 出 、マル チストリーミング、フロントパ ネ ル・ジャックリタスキング（マ
イクポート）
- 再生SN比115dBの高品質サウンド
主な特徴:
- SupremeFX ShieldingTM Technology
- エルナー社製プレミアムオーディオコンデンサー
- ヘッドホンアンプ搭載
- Sonic Radar II
- 光デジタルS/PDIF出力ポート（バックパネル）
ストレ ー ジ 機 能 Intel® Z97 Express チップセット
- Intel® Rapid Storage Technology 13 (RAID 0/1/5/10 サポート)
- SATA Expressポート×1 (SATA 6Gb/s ポート×2)
- M.2スロット×1 （Socket 3 [Key M]、Type2260/2280対応)*
- SATA 6Gb/s ポート×4
- Intel® Smart Response Technology、Intel® Rapid Start Technology、
Intel® Smart Connect Technologyサポート**
* M.2スロットは、SATAインターフェース、PCIeインターフェース両規格のSSDモジュールに対 応して
います。
* M.2スロットは PCI Express 2.0 x1スロット（PCIEX1_1/2）、またはSATA 6Gb/s 第4ポート
（SATA6G_4）と排他利用です。
** サポートする機能は、OSやCPUなど機器の構成により異なります。
LAN機能 Intel® Ethernet Connection I218-V
Anti-surge LANGuard
GameFirst II
USB機能 Intel® Z97 Express チップセット
- USB 3.0ポート×6 (基板上コネクター×1基、バックパネル×4ポート)
- USB 2.0ポート×8 (基板上コネクター×3基、バックパネル×2ポート)
搭載機能 <Gamer’s Guardian>
- ESD Protection - バックパネルI/OのESD保護
- DRAM Overcurrent Protection - DRAM 過電流・短絡損傷保護
- 10K Black Metallic Capacitors - 日本製高品質コンデンサー
- Stainless Steel Back I/O - 耐腐食コーティング仕様ステンレススチール製バッ
クI/Oパネル
- DIGI+ VRM - デジタル電源回路
<パフォーマンス最適化>
Dual Intelligent Processors 5
- 5つの機能(TPU、EPU、DIGI+ Power Control、Fan Xpert 3、Turbo App)を統合
制御することで高いレベルでシステム全体のパフォーマンスを最適化
DIGI+ VRM
- DIGI+ VRM utility
EPU
- EPU

viii
Z97-PRO GAMER 仕様一覧
搭載機能
TPU
- Auto Tuning、TurboV、GPU Boost
Fan Xpert3
- 指定した場所の温度に応じてファンを自動でコントロール
<インタラクティブ・ホームクラウド>
ASUS Media Streamer
- PCからスマートTVにストリーミング配信
- iOS 7.0以上 / Android™4.0以上に対応
<EZ DIY>
Push Notice
- PCの状態をスマートデバイスに通知
UEFI BIOS EZ Mode
- O.C. Tuner
- CrashFree BIOS 3
- EZ Flash 2
Q-Design
- Q-Shield
- Q-DIMM
- Q-Slot
ASUS 独自機能
- USB 3.0 Boost
- AI Suite 3
- Disk Unlocker
- AI Charger
バ ックパ ネ ル
インターフェース
PS/2コンボポート×1 （キーボード/マウス両対応）
光デジタルS/PDIF出力ポート×1
DVI-D 出力ポート×1
HDMI 出力ポート×1
VGA 出力ポート×1
LAN ポート×1 (RJ-45タイプ)
USB 2.0ポート×2
USB 3.0ポート×4
オーディオ I/O ポート×6

ix
製品は性能・機能向上のために、仕様およびデザインを予告なく変更する場合があります。
Z97-PRO GAMER 仕様一覧
基板上
インターフェース
19ピン USB 3.0コネクター×1
9ピン USB 2.0コネクター×3
システムパネルコネクター×1
デジタルオーディオコネクター×1
フロントパネルオーディオコネクタ−×1
SATA 6Gb/s コネクター×4
M.2スロット×1 (Socket 3 [Key M]、Type2260/2280対応)
SATA Expressポート×1 (SATA 6Gb/s ポート×2)
4ピン CPUファンコネクター×1
(3ピンDC制御と4ピンPWM制御に対応)
4ピン CPUオプションファンコネクター×1
4ピン ケースファンコネクター×3
(3ピンDC制御と4ピンPWM制御に対応)
温度センサーコネクター×1
シリアルポートコネクター ×1
TPM ヘッダー ×1
Clear CMOSジャンパ×1
24ピン MBU電源コネクター×１
8ピン EPS12V電源コネクター×１
BIOS機能
64 Mb Flash ROM、 UEFI AMI BIOS、 PnP、 DMI 2.7、 WfM 2.0、 SM BIOS 2.8、
ACPI 5.0、 多言語 BIOS、 ASUS EZ Flash 2、 CrashFree BIOS 3、
F11 EZ Tuning Wizard、 F6 Qfan Control、 F3 My Favorite、 Quick Note、
Last Modied Log、 F12 画面キャプチャー、ASUS SPD Information
管理機能 WfM 2.0、 DMI 2.7、WOL by PME、PXE
サポートDVD
ドライバー各種
ASUS ユーティリティ各種
マニュアル各種
アンチウイルスソフトウェア（OEM版）
サポ ートO S
Windows® 8.1
Windows® 8
Windows® 7
フォー ムファクター ATXフォームファクター: 30.5cm×24.4cm（12インチ×9.6インチ）

x

ASUS Z97-PRO GAMER 1-1
製品の概要
1
1.1 始める前に
パーツの取り付けや設定変更の際は、次の事項に注意してください。
• 各パーツを取り扱う前に、コンセントから電源ケーブルを抜いてください。
• 静電気による損傷を防ぐために、各パーツを取り扱う前に、静電気除去装置に触れるな
ど 、静 電 気 対 策 を し てく だ さ い 。
• IC 部分には絶 対に手を触れないように、各パーツは両手で端を持つようにしてください。
• 各パーツを取り外すときは、必ず静電気防止パッドの上に置くか、コンポーネントに付属
する袋に入れてください。
• パーツの取り付け、取り外しを行う前に、電源ユニットのスイッチをオフ の位置にし、電
源ケーブルが電源から抜かれていることを確認してください。電力が供給された状態で
の作業は、感電、故障の原因となります。
1.2 マザーボードの概要
システム構築の際は、ご使用されるケースの仕様をご確認の上、本製品がご使用されるケースに
対応していることをご確認ください。
マザーボードの取り付けや取り外しを行う際は、必ず電源ケーブルをコンセントから抜き、全て
の接続ケーブルを外した状態で行ってください。電源ケーブルを接続したまま作業を行うと、ケ
ガやマザーボード、コンポーネントの故障の原因となる恐れがあります。
1.2.1 設置方向
マザーボードのバックパネルをケースの背面部分に合わせ、マザーボードを正しい向きで取り付
けます。 誤った取り付けを行うと、 製品の破損、 故障の原因となりますのでご注意ください。
1.2.2 ネジ穴
ネジ穴は9カ所あります。図を参考に、取り付けるネジをすべて仮止めし、対角線上に少しずつ締
めていきます。
ネジをきつく締めすぎないでください。マザーボードの破損の原因となります。

1-2 Chapter 1: 製品の概要
この面をケースの
背 面 に合 わ せ ま す。
1.2.3 マザーボードのレイアウト
Z97-PRO GAMER
Z97-PRO GAMER
PCIEX16_1
PCI1
PCI2
PCIEX16_2
PCIEX16_3
PCIEX1_2
PCIEX1_1
M.2(SOCKET3)
Intel
I218V
ASM
1442K
USB1314 USB1112 USB910
AAFP
EATXPWR
BATTERY
Super
I/O
TPU
ASM
1083
ALC
1150
SUPREMEFX
KBMS_USB78
DVI HDMI
SPDIFO
VGA
CLRTC
T_SENSOR
SPDIF_OUT
24.4cm(9.6in)
DDR3 DIMM_A1 (64bit, 240-pin module) DDR3 DIMM_A2 (64bit, 240-pin module) DDR3 DIMM_B1 (64bit, 240-pin module) DDR3 DIMM_B2 (64bit, 240-pin module)
SATA6G_12SATA6G_34
SATAEXPRESS
(SATA6G_56)
LAN_USB3_34
USB3_56
CHA_FAN1
CHA_FAN3
CHA_FAN2
CPU_FAN
CPU_OPT
30.5cm(12.0in)
LGA1150
DIGI
+VRM
COM
ATX12V
USB3_12
Intel®
Z97
TPM
64Mb
BIOS
PANEL
SB_PWR
AUDIO
DRAM_LED
VGA_LED
CPU_LED
BOOT_DEVICE_LED
21 3 4 52
11 10212131516174 14
1
2
4
6
7
8
9
4

ASUS Z97-PRO GAMER 1-3
1.2.4 レイアウトの内容
1.3 プロセッサー
本製品には、Intel® Turbo Boost Technology 2.0 を搭載した第 4 世代および第 5 世代Intel®
Core™ プロセッサー・ファミリー、Intel® Pentium® プロセッサー、Intel® Celeron® プロセッサーに
対応する、LGA1150パッケージ用CPUソケットが搭載されています。
コネクター /ジャンパー /スロット/スイッチ/ L ED ページ
1. ATX電源コネクター (24ピン EATXPWR、 8ピン ATX12V) 1-26
2. C P U、オプション、ケース ファンコネクター
(4ピン CPU_FAN、4ピン CPU_OPT、4ピン CHA_FAN1-3) 1-25
3. CPUソケット LGA1150 1-3
4. Q-LED (BOOT_DEVICE_LED、VGA_LED、DRAM_LED、CPU_LED) 1-32
5. DDR3 DIMMスロット 1-7
6. USB 3.0 コネクター (20-1ピン USB3_12) 1-28
7. M.2スロット (M.2) 1-31
8. Intel® SATA 6Gb/s ポート
(7ピン SATA6G_1-4、SATA6G_5-6/SATAEXPRESS) 1-29
9. スタンバイ電源LED (SB_PWR) 1-32
10. システムパネルコネクター (20-8ピン PANEL) 1-30
11. USB 2.0 コネクター (10-1ピン USB910、USB1112 、USB1314) 1-28
12. シリアルポートコネクター (10-1ピン COM) 1-24
13. TPM ヘッダー (20-1ピン TPM) 1-24
14. 温度センサーコネクター (2ピン T_SENSOR) 1-31
15. Clear RTC ジャンパー (3ピン CLRTC) 1-21
16. デジタルオーディオコネクター (4-1ピン SPDIF_OUT) 1-27
17. フロントパネルオーディオコネクター (10-1ピン AAFP) 1-27
Z97-PRO GAMER
Z97-PRO GAMER CPU socket LGA1150

1-4 Chapter 1: 製品の概要
1
23
A
B
CPUを取り付ける際は、必ず電源ケーブルをコンセントから抜いて行ってください。

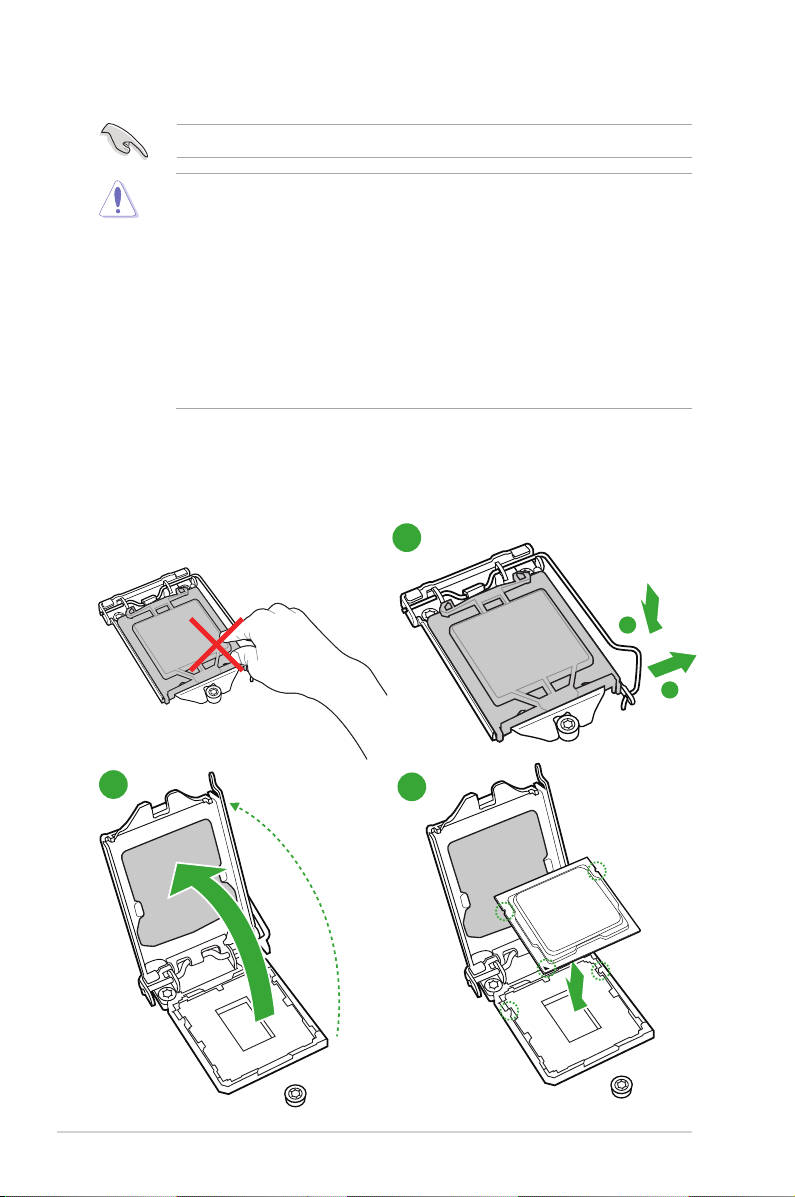

1.3.1 CPUを取り付ける
• 本製品は、LGA1150パッケージ以外のCPUをサポートしておりません。
•
本 製 品 を ご 購 入 後 、すぐ にソケットキ ャップ が C P U ソケット に 装 着 さ れて い る こと、C P U
ソケット の 接 触 部 分（ ピ ン ）が 曲 が って い な い ことをご 確 認 くだ さ い 。ソケ ットキャ
ップがCPUソケットに装着されていない場合やCPUソケットの接触部分、マザーボ
ードのコンポーネントに不足や 損 傷 が見 つかった 場 合 は 、すぐに購 入 店 または販
売代理店のお客様相談窓口にお問い合わせください。
• CPUを取り付けた後もCPUソケットキャップは大切に保管してください。CPUソケットキャップ
は、輸送時にソケット内のピンの保護として必要になります。 CPUソケットキャップが無い状
態で修理を依頼されますと、いかなる場合も保証の対象外となりますのでご注意下さい。
• 製品保証は、CPUの間違った取り付け・取り外しに起因する故障及び不具合には適用され
ません。

ASUS Z97-PRO GAMER 1-5
A
B
C
5
4

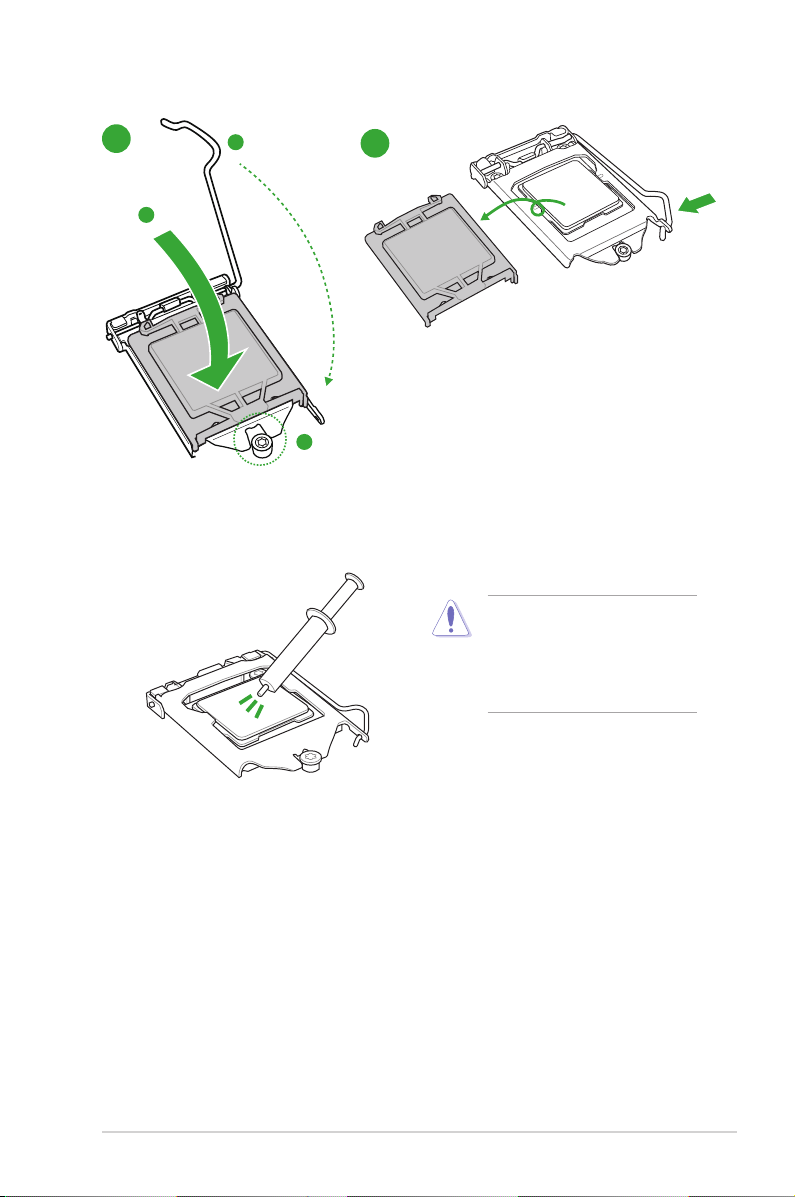

1.3.2 CPUクーラーを取り付ける
CPUクーラーを取り付ける前に、必ず
CPUにサーマルグリス（シリコングリ
ス）を塗布してください。CPUクーラー
によってはサーマルグリスや熱伝導
体シートなどが購入時から塗付され
ているものがあります。

1-6 Chapter 1: 製品の概要
3 4
A
B
B
A
2
1
2
B
A
A
B
1
CPUクーラーの取り付け手順
CPUクーラーの取り外し手順

ASUS Z97-PRO GAMER 1-7
1.4 システムメモリー
1.4.1 概要
本製品には、DDR3 メモリーに対応したDIMMスロットが4基搭載されています。
1.4.2 メモリー構成
本製品のメモリースロットには、2GB、4GB、8GB のDDR3 Non-ECC Unbu󱐯ered DIMMをメモリ
ースロットに取り付けることができます。
推奨メモリー構成
Z97-PRO GAMER
Z97-PRO GAMER 240-pin DDR3 DIMM sockets
DIMM_A1 DIMM_A2 DIMM_B1 DIMM_B2

1-8 Chapter 1: 製品の概要
• 容量の異なるメモリーを Channel A / B に取り付けることができます。異なる容量のメモリ
ーをデュアルチャンネル構成で取り付けた場合、 アクセス領域はメモリー容量の合計値が
小さい方のチャンネルに合わせて割り当てられ、容量の大きなメモリーの超過分に関して
はシングルチャンネル用に割り当てられます。
• CPUの仕様電圧範囲以上の高い電圧を必要とするメモリーを取り付けるとCPUが損傷す
ることがあります。必ずCPUの仕様上の制限を超過しないメモリーをご使用ください。
• 同じCASレイテンシを持つメモリーを取り付けてください。またメモリーは同じベンダーの
同じ製造週の製品を取り付けることをお勧めします。
• メモリーの割り当てに関する制限により、32bit Windows® OSでは４GB以上のシステムメモ
リーを取り付けても、OSが実際に利用可能な物理メモリーは4GB未満となります。メモリー
リソースを効果的にご使用いただくため、次のいずれかのメモリー構成をお勧めします。
- Windows® 32bit OSでは、4GB未満のシステムメモリー構成にする
- ４GB以上のシステムメモリー構成では、64bit Windows® OSをインストールする
詳細はMicrosoft® のサポートサイトでご確認ください。
http://support.microsoft.com/kb/978610/ja
• デフォルト設定のメモリー動作周波数はメモリーのSPDにより異なります。デフォルト設定
では、特定のメモリーはオーバークロックしてもメーカーが公表する値より低い値で動作
する場合があります。メーカーが公表する値、またはそれ以上の周波数で動作させる場合
は 、「 2.5 Ai Tweaker」を参照し手動設定を行ってください。
• すべてのスロットにメモリーモジュールを取り付ける場合やオーバークロックを行なう場
合は、安定した動作のために適切な冷却システムをご使用ください。
• XMPメモリーの動作はメモリーコントローラーを内蔵するCPUの物理的特性に依存しま
す。XMPメモリーを取り付けた場合、メモリーの性能を発揮するにはUEFI BIOS Utilityで
X.M.P. プロファイルを指定する必要があります。サポートするメモリーについてはQVLを
ご参照ください。
• 最新の対応状況について、詳しくはASUSオフィシャルサイトをご覧ください。
（http://www.asus.com）
Z97-PRO GAMER マザーボードメモリー QVL （推奨ベンダーリスト）
DDR3 3200 (O.C.) MHz
ベンダー パーツNo. サイズ SS/DS チップ
ブランド チップ No. タイミング 電圧
メモリースロット
サポート
（オプション）
2 4
AVEXIR AVD3UH32001304G-4CI(XMP) 16GB (4x4GB) SS - - 13-15-15-35 1.65V • •
G.SKILL F3-3200C12Q-16GTXDG(XMP) 16GB (4x4GB) SS - - 12-15-15-35 1.65V • •
DDR3 3100 (O.C.) MHz
ベンダー パーツNo. サイズ SS/DS チップ
ブランド チップ No. タイミング 電圧
メモリースロット
サポート
（オプション）
2 4
AVEXIR AVD3UH31001204G-4CI(XMP) 16GB (4x4GB) SS - - 12-14-14-35 1.65V • •
A-DATA AX3U3100W4G12-DMV(XMP) 8GB (2x4GB) SS - - 12-14-14-36 1.65V • •

ASUS Z97-PRO GAMER 1-9
DDR3 3000 (O.C.) MHz
ベンダー パーツNo. サイズ SS/DS チップ
ブランド チップ No. タイミング 電圧 メモリースロット サポート
（オプション）
2 4
AVEXIR AVD3UH30001204G-4BZ1(XMP) 16GB (4x4GB) SS - - 12-14-14-35 1.65V • •
G.SKILL F3-3000C12Q-16GTXDG(XMP) 16GB (4x4GB) SS - - 12-14-14-35 1.65V • •
G.SKILL F3-3000C12D-8GTXDG(XMP) 8GB (2x4GB) SS - - 12-14-14-35 1.65V • •
CORSAIR CMY8GX3M2A3000C12R(XMP) 8GB (2x4GB) SS - - 12-14-14-36 1.65V •
DDR3 2933 (O.C.) MHz
ベンダー パーツNo. サイズ SS/DS チップ
ブランド チップ No. タイミング 電圧
メモリースロット
サポート
（オプション）
2 4
AVEXIR AVD3UH29331204G-4CI(XMP) 16GB (4x4GB) SS - - 12-14-14-35 1.65V • •
GEIL GPW38GB2933C12ADC(XMP) 8GB (2x4GB) SS - - 12-14-14-36 1.65V • •
APACER 78.BAGHB.AFL0C(XMP) 8GB (2x4GB) SS - - 12-14-14-35 1.65V • •
A_DATA AX3U2933W4G12(XMP) 16GB (4x4GB) SS - - 12-14-14-36 1.65V • •
G.SKILL F3-2933C12D-8GTXDG(XMP) 8GB (2x4GB) SS - - 12-14-14-35 1.65V • •
G.SKILL F3-2933C12Q-16GTXDG(XMP) 16GB (4x4GB) SS - - 12-14-14-35 1.65V • •
CORSAIR CMY16GX3M4A2933C12R(XMP) 16GB(4 x 4GB) SS - - 12-14-14-36 1.65V • •
DDR3 2800 (O.C.) MHz
ベンダー パーツNo. サイズ SS/
DS チップ ブランド チップ No. タイミング 電圧
メモリースロット
サポート
（オプション）
2 4
AVEXIR AVD3UH28001208G-
4BZ1(XMP) 32GB (4x 8GB) DS - - 12-14-14-35 1.65V • •
A_DATA AX3U2800W4G12(XMP) 16GB (4x 4GB) SS - - 12-14-14-36 1.65V • •
A_DATA AX3U2800W8G12(XMP) 32GB (4x 8GB) DS - - 12-14-14-36 1.65V •
G.SKILL F3-2800C12Q-32GTXD(XMP) 32GB (4x 8GB) DS - - 12-13-13-35 1.65V • •
G.SKILL F3-2800C12Q-32GTXDG(XMP) 32GB (4x 8GB) DS - - 12-14-14-35 1.65V • •
G.SKILL F3-2800C11Q-16GTXD(XMP) 16GB (4x 4GB) DS - - 11-13-13-35 1.65V • •
G.SKILL F3-2800C11D-8GTXD(XMP) 8GB (2x 4GB) DS - - 11-13-13-35 1.65V • •
G.SKILL F3-2800C11D-8GTXDG(XMP) 8GB (2x 4GB) DS - - 11-14-14-35 1.65V • •
G.SKILL F3-2800C11Q-16GTXDG(XMP) 16GB ( 4x 4GB) DS - - 11-14-14-35 1.65V • •
G.SKILL F3-2800C10D-8GTXD(XMP) 8GB ( 2x 4GB) DS - - 10-12-12-35 1.65V • •
G.SKILL F3-2800C12Q-16GTXDG(XMP) 16GB (4x 4GB) DS - - 12-14-14-35 1.65V • •
G.SKILL F3-2800C11D-16GTXDG(XMP) 16GB (2 x 8GB) DS - - 11-14-14-35 1.65V • •
G.SKILL F3-2800C11Q-32GTXDG(XMP) 32GB (4 x 8GB) DS - - 11-14-14-35 1.65V • •
G.SKILL F3-2800C11D-16GTXD(XMP) 16GB (2x 8GB) DS - - 11-13-13-35 1.65V • •
G.SKILL F3-2800C11Q-32GTXD(XMP) 32GB (4 x 8GB) DS - - 11-13-13-35 1.65V • •
G.SKILL F3-2800C12D-16GTXD(XMP) 16GB (2 x 8GB) DS - - 12-14-14-35 1.65V • •
APACER 78.BAGH5.AFD0C(XMP) 8GB (2x 4GB) DS - - 12-14-14-35 1.65V •
APACER 78.CAGH6.AFD0C(XMP) 16GB (2x 8GB) DS - - 12-14-14-35 1.65V •
CORSAIR CMD16GX3M4A2800C11(XMP) 16GB (4x 4GB) DS - - 11-14-14-35 1.65V • •
CORSAIR CMD16GX3M4A2800C12(XMP) 16GB (4x 4GB) DS - - 12-14-14-36 1.65V • •
CORSAIR CMY16GX3M4A2800C12R(XMP) 16GB (4x 4GB) SS - - 12-14-14-36 1.65V • •
KINGSTON KHX28C12T2K2/8X 8GB (2x 4GB) SS - - 12-14-14-32 1.65V • •
Team TXD38G2800HC12DBK(XMP) 32GB (4 x 8GB) DS - - 11-14-14-35 1.65V • •

1-10 Chapter 1: 製品の概要
DDR3 2666 (O.C.) MHz
ベンダー パーツNo. サイズ SS/
DS チップ ブランド チップ No. タイミング 電圧 メモリースロット サポート
（オプション）
1 2 4
Apacer 78.BAGFF.AFC0C(XMP) 8GB (2x4GB) DS - - 12-13-13-35 - • • •
Apacer 78.BAGFR.AFD0C(XMP) 8GB (2x4GB) DS - - 12-13-13-35 - • • •
Apacer 78.CAGFF.AFD0C(XMP) 16GB (2x8GB) DS - - 12-13-13-35 - • • •
CORSAIR CMD16GX3M4A2666C11
(Ver5.12)(XMP)
16GB (4x4GB) DS - - 11-13-13-35 1.65V • • •
G.SKILL F3-2666CL10Q-
16GBZHD(XMP)
16GB (4x4GB) DS - - 10-12-12-31 1.65V • • •
GEIL GOC332GB2666C11
QC(XMP)
32GB (4x8GB) DS - - 11-13-13-32 1.65V • • •
KINGSTON KHX26C11T2K2/8X(XMP) 8GB (2x4GB) SS - - 11-13-13-32 1.65V • •
DDR3 2400 (O.C.) MHz
ベンダー パーツNo. サイズ SS/
DS チップ ブランド チップ No. タイミング 電圧
メモリースロット
サポート
（オプション）
1 2 4
A-DATA AX3U2400W4G11-DMV(XMP) 8GB ( 2x 4GB ) SS - - 11-13-13-35 1.65V • • •
A-DATA AX3U2400W8G11-DMV(XMP) 16GB ( 2x 8GB ) DS - - 11-13-13-35 1.65V • • •
Apacer 78.BAGFL.AFD0C(XMP) 8GB ( 2x 4GB ) DS - - 11-12-12-30 - • • •
Apacer 783BAGF3.AFD0C(XMP) 8GB ( 2x 4GB ) DS - - 11-11-11-30 - • • •
CORSAIR CMD16GX3M2A2400C10 (Ver4.21)
(XMP) 16GB ( 2x 8GB ) DS - - 10-12-12-31 1.65V • • •
CORSAIR CMD32GX3M4A2400C10 (Ver5.29)
(XMP) 32GB ( 4x 8GB ) DS - - 10-12-12-31 1.65V • •
CORSAIR CMY16GX3M2A2400C10A (Ver4.21)
(XMP) 16GB ( 8x 2GB ) DS - - 10-12-12-31 1.65V • • •
CORSAIR CMY16GX3M2A2400C10R (Ver4.21)
(XMP) 16GB ( 2x 8GB ) DS - - 10-12-12-31 1.65V • • •
CORSAIR CMZ16GX3M2A2400C10 (Ver4.21) 16GB ( 2x 8GB ) DS - - 10-12-12-31 1.65V • • •
G.SKILL F3-19200CL10Q2-64GBZHD(XMP) 64GB ( 8x 8GB ) DS - - 10-12-12-31 1.65V • • •
G.SKILL F3-19200CL10Q-32GBZHD(XMP) 32GB ( 4x 8GB ) DS - - 10-12-12-31 1.65V • •
G.SKILL F3-19200CL11Q-16GBZHD(XMP) 16GB ( 4x 4GB ) DS - - 11-11-11-31 1.65V • • •
G.SKILL F3-19200CL9D-4GBPIS(XMP) 4G ( 2x 2G ) DS - - 9-11-9-28 1.65V • •
G.SKILL F3-19200CL9Q-16GBZMD(XMP) 16GB ( 4x 4GB ) DS - - 9-11-11-31 1.65V • • •
G.SKILL F3-2400C11Q-32GXM(XMP) 32GB ( 4x 8GB ) DS - - 11-13-13-31 1.65V • • •
GEIL GOC316GB2400C10QC(XMP) 16GB ( 4x 4GB ) DS - - 10-11-11-30 1.65V • • •
GEIL GOC316GB2400C11QC(XMP) 16GB ( 4x 4GB ) DS - - 11-11-11-30 1.65V • • •
Kingston KHX2400C11D3K4/8GX(XMP) 8GB ( 4x 2GB ) SS - - 11-13-11-30 1.65V • • •
KINGSTON KHX24C11K4/16X(XMP) 16GB ( 4x 4GB ) DS - - 11-13-13-30 1.65V • • •
KINGSTON KHX24C11T2K2/8X(XMP) 8GB ( 2x 4GB ) DS - - - 1.65V • • •
KINGSTON KHX24C11T3K2/16X(XMP) 16GB ( 2x 8GB ) DS - - 11-13-13-32 1.65V • •
KINGSTON KHX24C11T3K4(XMP) 16GB ( 4x 4GB ) DS - - 11-13-13-30 1.65V • • •
KINGSTON KHX24C11T3K4/32X(XMP) 32GB ( 4x 8GB ) DS - - 9-9-9-24 1.65V • • •
Mushkin 997122R(XMP) 16GB ( 2x 8GB ) DS - - 10-12-12-28 1.65V • • •
Silicon
Power SP004GXLYU240NSA(XMP) 4GB SS - - 11-13-13-32 - • • •
Transcend TX2400KLN-8GK(XMP) 8GB ( 2x 4GB ) DS - - 11-12-11-29 1.6V • • •
