ATH W22

® Urheberrecht ATH-Heinl GmbH & CO.KG, Alle Rechte vorbehalten / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
Produkthersteller ATH-Heinl GmbH & CO.KG
- 2 -
W22

BEDIENUNGSANLEITUNG
ATH W22

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 2 -
INHALT
1.0 EINLEITUNG ......................................................................................................................... - 3 -
1.1 Allgemeine Informationen .................................................................................................. - 3 -
1.2 Beschreibung .................................................................................................................... - 4 -
1.3 Bedienung ........................................................................................................................ - 7 -
1.4 Technische Daten ............................................................................................................ - 15 -
1.5 Maßzeichnung ................................................................................................................. - 16 -
2.0 INSTALLATION ................................................................................................................... - 17 -
2.1 Transport & Lagerbedingungen ......................................................................................... - 17 -
2.2 Auspacken der Maschine .................................................................................................. - 18 -
2.3 Lieferumfang ................................................................................................................... - 19 -
2.4 Standort ......................................................................................................................... - 21 -
2.5 Befestigung ..................................................................................................................... - 22 -
2.6 Elektrischer Anschluss ...................................................................................................... - 23 -
2.7 Pneumatischer Anschluss ................................................................................................. - 23 -
2.8 Hydraulischer Anschluss ................................................................................................... - 23 -
2.9 Montage ......................................................................................................................... - 24 -
2.10 Abschlussarbeiten ......................................................................................................... - 29 -
3.0 BETRIEB ............................................................................................................................ - 30 -
3.1 Betriebsanweisung ........................................................................................................... - 30 -
3.2 Grundsätzliche Hinweise ................................................................................................... - 31 -
4.0 WARTUNG .......................................................................................................................... - 32 -
4.1 Verbrauchsmaterialien für Montage, Wartung und Pflege .................................................... - 32 -
4.2 Sicherheitsbestimmungen für Öl........................................................................................ - 33 -
4.3 Hinweise ......................................................................................................................... - 34 -
4.4 Wartungsplan bzw. Pflegeplan .......................................................................................... - 34 -
4.5 Fehlersuche / Fehleranzeige und Abhilfe ............................................................................ - 35 -
4.6 Wartungs- und Serviceanleitungen .................................................................................... - 37 -
4.7 Entsorgung ..................................................................................................................... - 38 -
5.0 EG-/EU-KONFORMITÄTSERKLÄRUNG / EC-/EU-DECLARATION OF CONFORMITY...................... - 39 -
6.0 ANHANG ............................................................................................................................ - 40 -
6.1 Pneumatik-Schaltplan ....................................................................................................... - 40 -
6.2 Elektrik-Schaltplan ........................................................................................................... - 40 -
6.3 Hydraulik-Schaltplan ........................................................................................................ - 40 -
7.0 GARANTIEKARTE ................................................................................................................ - 41 -
7.1 Umfang der Produktgarantie ............................................................................................. - 42 -
8.0 PRÜFBUCH ......................................................................................................................... - 43 -
8.1 Aufstellungs- und Übergabeprotokoll ................................................................................. - 44 -
8.2 Prüfplan .......................................................................................................................... - 45 -
8.3 Sichtprüfung (Befugte Sachkundige Person) ....................................................................... - 46 -
9.0 NOTIZEN ........................................................................................................................... - 50 -

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 3 -
1.0 EINLEITUNG
1.1 Allgemeine Informationen
DIESE ANLEITUNG IST EIN FESTER BESTANDTEIL DER MASCHINE.
SIE MUSS VOM BENUTTZER GELESEN UND VERSTANDEN WERDEN.
FÜR SCHÄDEN, DIE DURCH NICHTBEACHTUNG DIESER ANLEITUNG ODER DEN
GÜLTIGEN SICHERHEITSVORSCHRIFTEN ENTSTEHEN, WIRD KEINE HAFTUNG
ÜBERNOMMEN.
ACHTUNG: Folgen Sie den Anweisungen, um Verletzungen oder Beschädigungen
vorzubeugen.
TIPP: Gibt nähere Informationen zur Funktionsweise und Tipps, um das Gerät effizient zu
nutzen.
Für alle Arbeiten an der beschriebenen Anlage muss entsprechende Schutzkleidung
getragen werden.

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 4 -

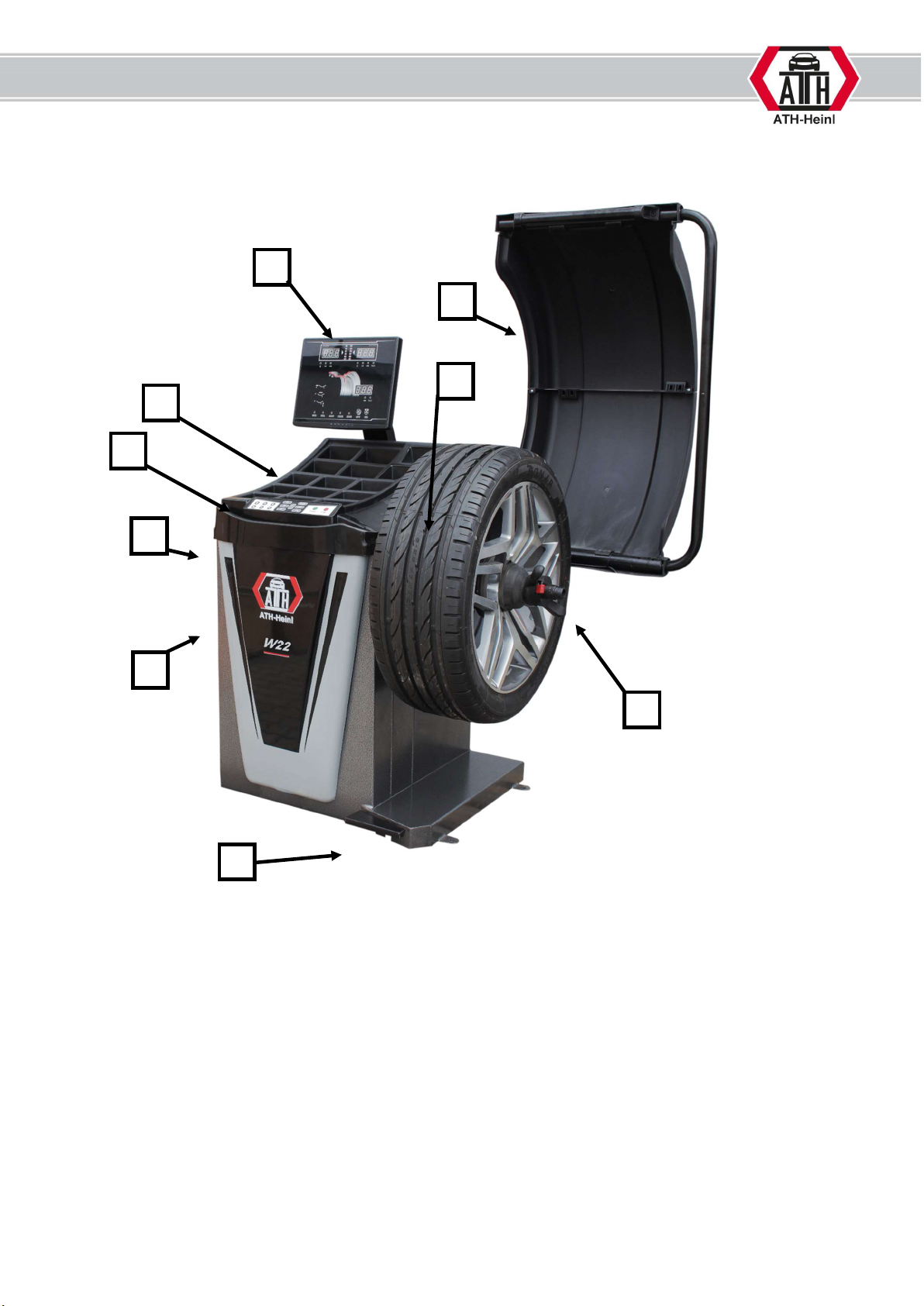

1.2 Beschreibung
1. Hauptschalter mit Notausfunktion
zum Ein- und Ausschalten der Wuchtmaschine
2. Konus Aufnahme
3. Gewichteablage
4. Radschutzbogen
5. Messfinger
6. Wuchtwelle
7. Display
8. Bedienelement
9. Bremspedal
7
2
1
8
3
5
9
6
4

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 5 -

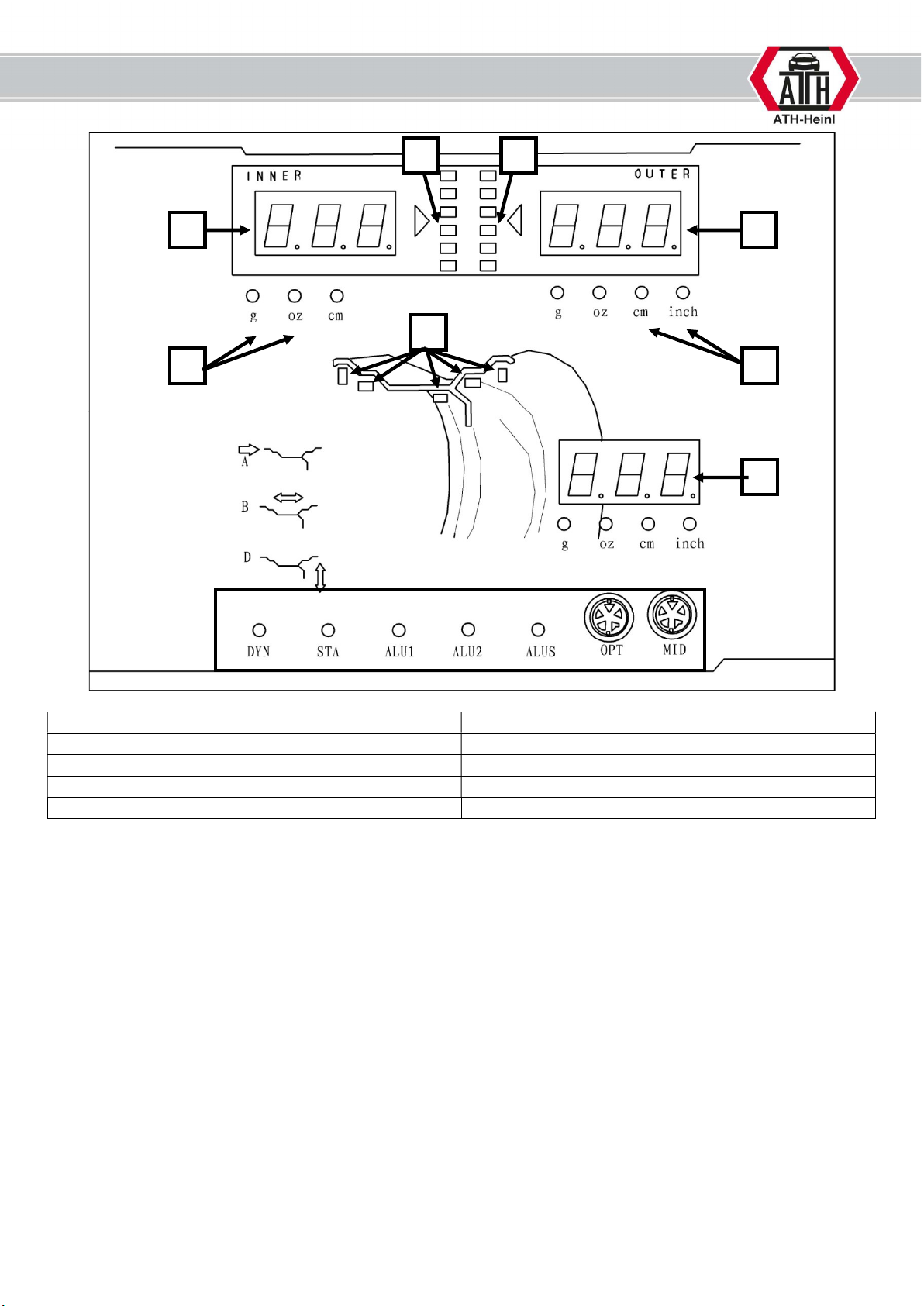

1) Anzeige Unwucht INNEN 2) Anzeige Unwucht AUSSEN
3) Positionsanzeige der Unwucht INNEN 4) Positionsanzeige der Unwucht AUSSEN
5) Anzeige Modus 6) Leuchtanzeige Maßeinheit mm oder zoll
7)
Anzeige Unwucht
SATISCH
8)
Leuchtanzeige
Maßeinheit g oder U
z
9)
Anzeige
Gewichts
p
osition
1
3 4
2
5
6
7
8
9

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 6 -
Abstand Felge zu Maschine Felgenbreite Felgendurchmesser
Kalibrierungstaste
Selbsttest Wechsel DYNAMISCH/STATISCH
ALU Programmwahl
Optimierungs-Programm
Anzeige der genauen Unwucht
<5g
Wechsel Größeneingaben
-Taste
-Taste
Die Tasten ausschließlich mit den Fingern bedienen. Auf keinen Fall spitze Gegenstände benutzen.

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 7 -
1.3 Bedienung
1.3.1 Selbsttest
Nach dem Einschalten führt das Gerät einen
Selbsttest durch und wechselt dann automatisch in
den Modus "Dynamisch"
1.3.2 Montage des Rades
Wählen Sie einen passenden Konus, um das Rad auf dem Wuchtflansch zu zentrieren.
Wie unten dargestellt, gibt es 2 einfache Möglichkeiten, das Rad aufzuspannen.
a. Die erste Möglichkeit, ein Rad
aufzuspannen, ist wie nebenstehend
dargestellt.
Dabei wird die Felge mittels eines Konus von
außen auf die Wuchtwelle gespannt.
Bei Verwendung des größten Konus muss
zusätzlich der Aufsatz für die Spannglocke
verwendet werden.
Diese Möglichkeit vergrößert die Gefahr
von Spannfehlern und ist deswegen nur bei
Stahlfelgen empfehlenswert.
b. Bei der zweiten Möglichkeit werden
zunächst die Spannfeder und dann ein
passender Konus auf der Wuchtwelle
platziert. Mit Hilfe einer Druckhaube kann
die Felge auf die Wuchtwelle gespannt
werden.

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 8 -
1.3.3 Auswahl der Auswuchtart
DYN
Dynamik – Modus (Standard):
Diese Funktion ermittelt den Höhen- und
Seitenschlag einer Alu- bzw. Stahlfelge.
Die Auswuchtgewichte werden an der Außen-
und Innenseite des aufgespannten Rades
angebracht.
STA
Statik – Modus:
Diese Funktion ermittelt den Höhenschlag einer
Stahlfelge.
Die Auswuchtgewichte werden an einer mittleren
Position der Felge angebracht.

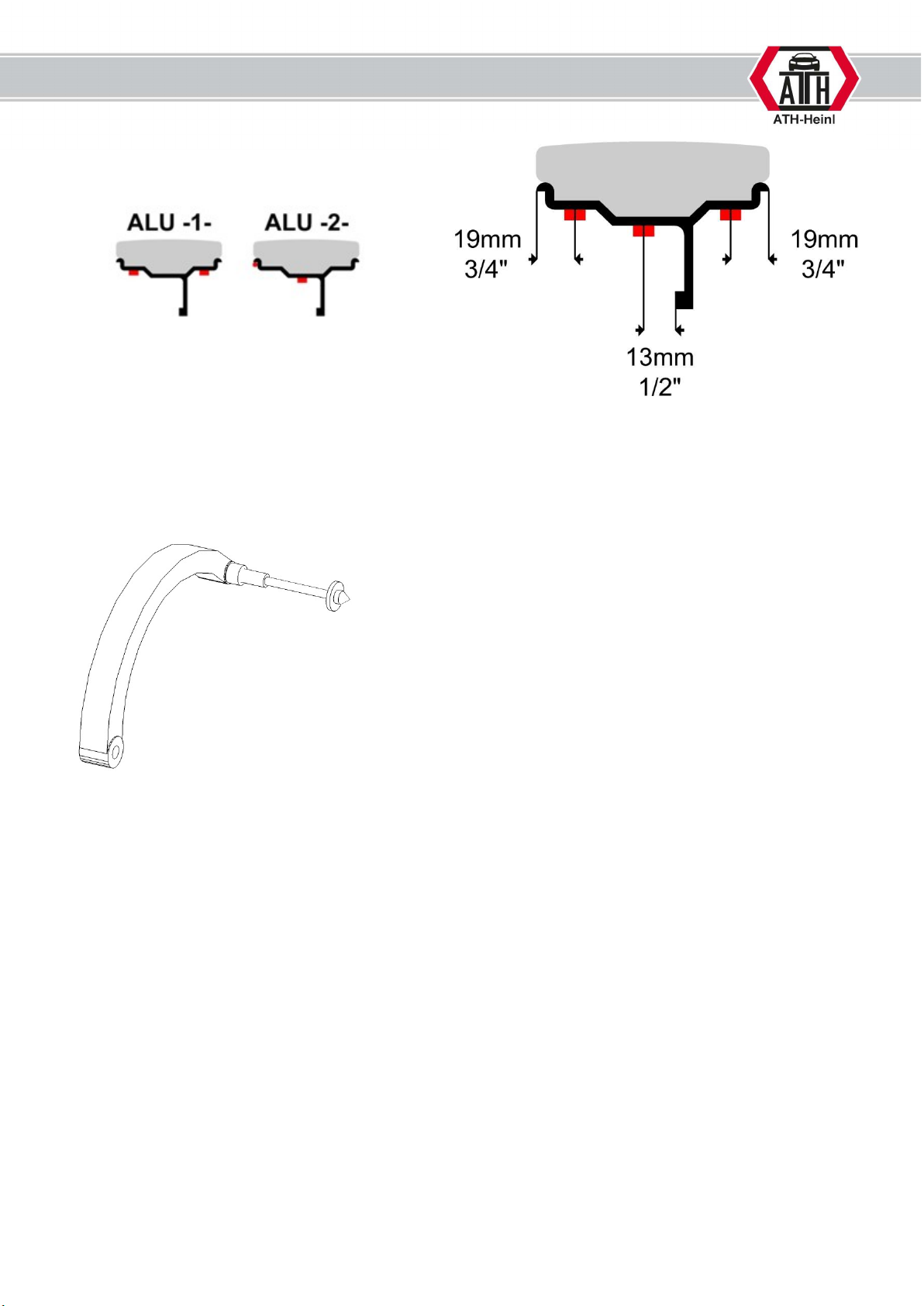

ALU -1-
Diese Funktionen ermitteln den Höhen- und
Seitenschlag einer Alufelge.
Die Auswuchtgewichte werden an vordefinierten
Punkten angebracht.
ALU -2-
Diese Funktionen ermitteln den Höhen- und
Seitenschlag einer Alufelge.
Die Auswuchtgewichte werden an vordefinierten
Punkten angebracht.
ALUS
Diese Funktionen ermitteln den Höhen- und
Seitenschlag einer Alufelge.
Die Auswuchtgewichte werden an, vom Benutzer,
vordefinierten Punkten platziert.
Zum Auswuchten von Aluminiumfelgen empfehlen wir die Auswahl des ALU S Modus. Dieser
berücksichtigt nicht nur den genauen Querschnitt Ihrer Felge, sondern hilft Ihnen bei der genauen
Positionierung des Klebegewichtes.
Bei ALU 1 müssen beim Anbringen von Klebegewichten folgende Maße eingehalten werden:

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 9 -
1.3.4 Eingabe der Reifengrößen
a) Grundsätzliches:
Im Motorrad-Modus muss eine optionale Messspitze (+100mm) verwendet werden.

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 10 -
b) Rad-Daten und Eingabe zur Berechnung der Unwucht:
In den Modi DYN, STA und ALU1 müssen folgende Daten
erfasst werden:
[A] Abstand von Rad zur Maschine
[B] Felgenbreite
[D] Felgendurchmesser
Eingabe mit den entsprechenden Tasten.
Ermittlung des Abstandes erfolgt mittels Positionierung der
Messlehre an der Felge.
Erst wird der Abstand mittels [A+] / [A-] eingegeben.
Nun muss mittels [B+] / [B-] und [D+] / [D-]Tasten die
Felgenbreite und Felgendurchmesser eingegeben werden.
Im Modus ALU2 und ALUS müssen folgende Daten erfasst
werden:
[A] Abstand von Rad zur Maschine
[B] Abstand von Maschine zum Klebepunkt
[D] Felgendurchmesser
[dE] Felgendurchmesser am Klebepunkt
Eingabe mit den entsprechenden Tasten.
+

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 11 -
1.3.5 Wuchtvorgang starten
Wuchtvorgang mittels START-Taste oder Schließen
des Radschutzbogens starten
/
Drehen Sie das Rad, bis alle Dioden der Anzeige
aufleuchten
Nun muss das Gewicht am Rad angebracht werden.
Dabei bietet Ihnen die Maschine folgende Hilfen zur
genauen Anbringung an:
Programm
Inneres
Gewicht
Äußeres
Gewicht
DYN 12 Uhr Position
(Laser) 12 Uhr Position
STA
12
Uhr Position (Laser)
ALU1 12 Uhr Position
(Laser) 12 Uhr Position
ALU2 12 Uhr Position
(Laser)
Gewichts-
aufnahme am
Mess-Arm
ALUS
Gewichts-
aufnahme am
Mess-Arm
Gewichts-
aufnahme am
Mess-Arm
a) HID-Funktion
- Mit Hilfe der HID-Funktion ist es möglich, das äußere Ausgleichsgewicht verdeckt hinter den
Speichen zu platzieren.
- Diese Funktion steht im ALU2 und ALUS-Modus zur Verfügung.
Nach dem Auswuchtvorgang kann das HID-
Programm durch Drücken der Tasten T + OPT
gestartet werden +

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 12 -

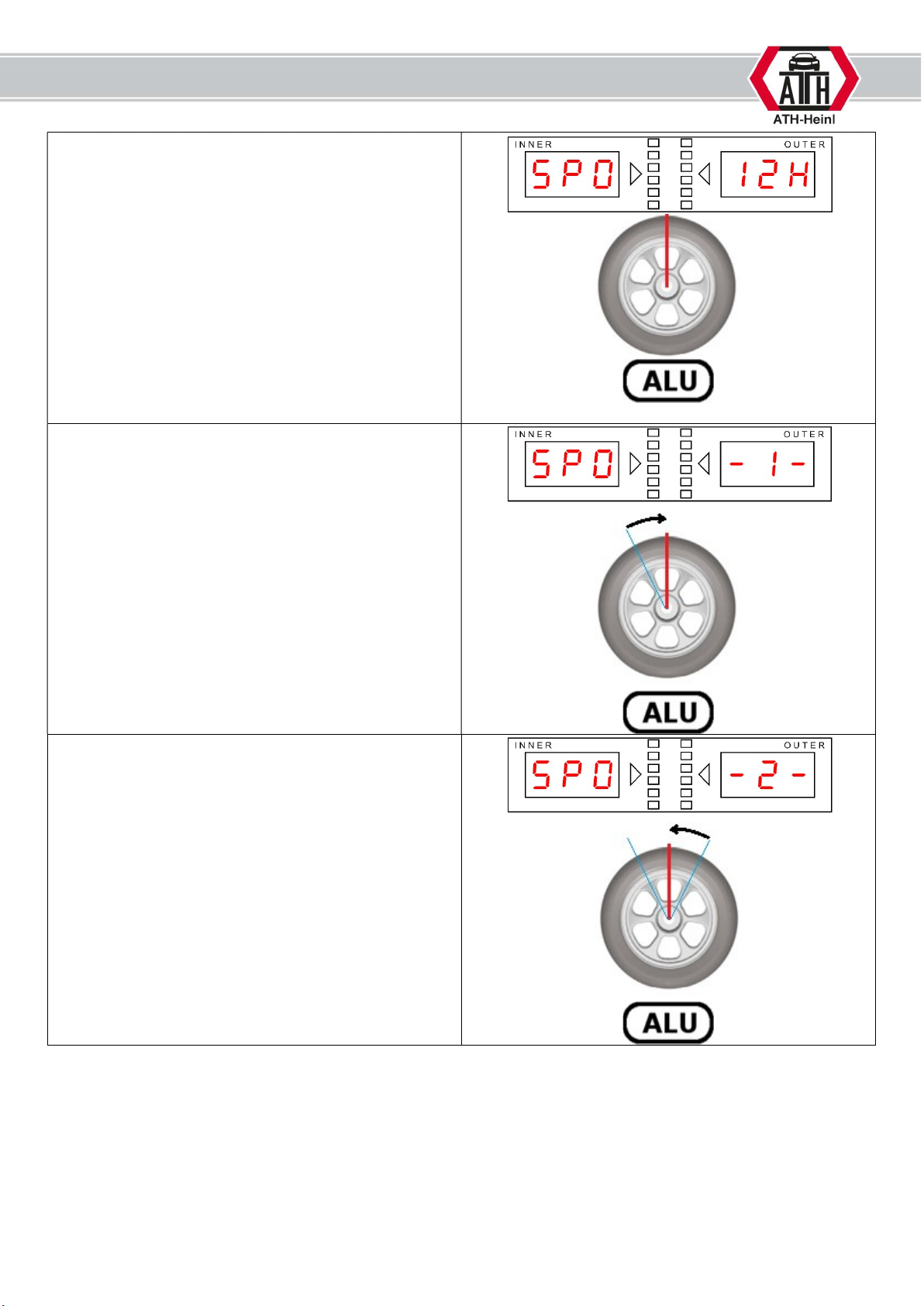

Danach wird in der Anzeige SPO – 12H angezeigt.
Drehen Sie nun das Rad, bis alle Dioden für die
Außen-position leuchten.
Bestätigen Sie nun diese Position mittels ALU
Danach wird in der Anzeige SPO – -1- angezeigt.
Drehen Sie nun das Rad, bis sich die linke Speiche
auf der 12 Uhr Position befindet.
Bestätigen Sie nun diese Position mittels ALU
Danach wird in der Anzeige SPO – -2- angezeigt.
Drehen Sie nun das Rad, bis sich die rechte Speiche
auf der 12 Uhr Position befindet.
Bestätigen Sie nun diese Position mittels ALU

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 13 -

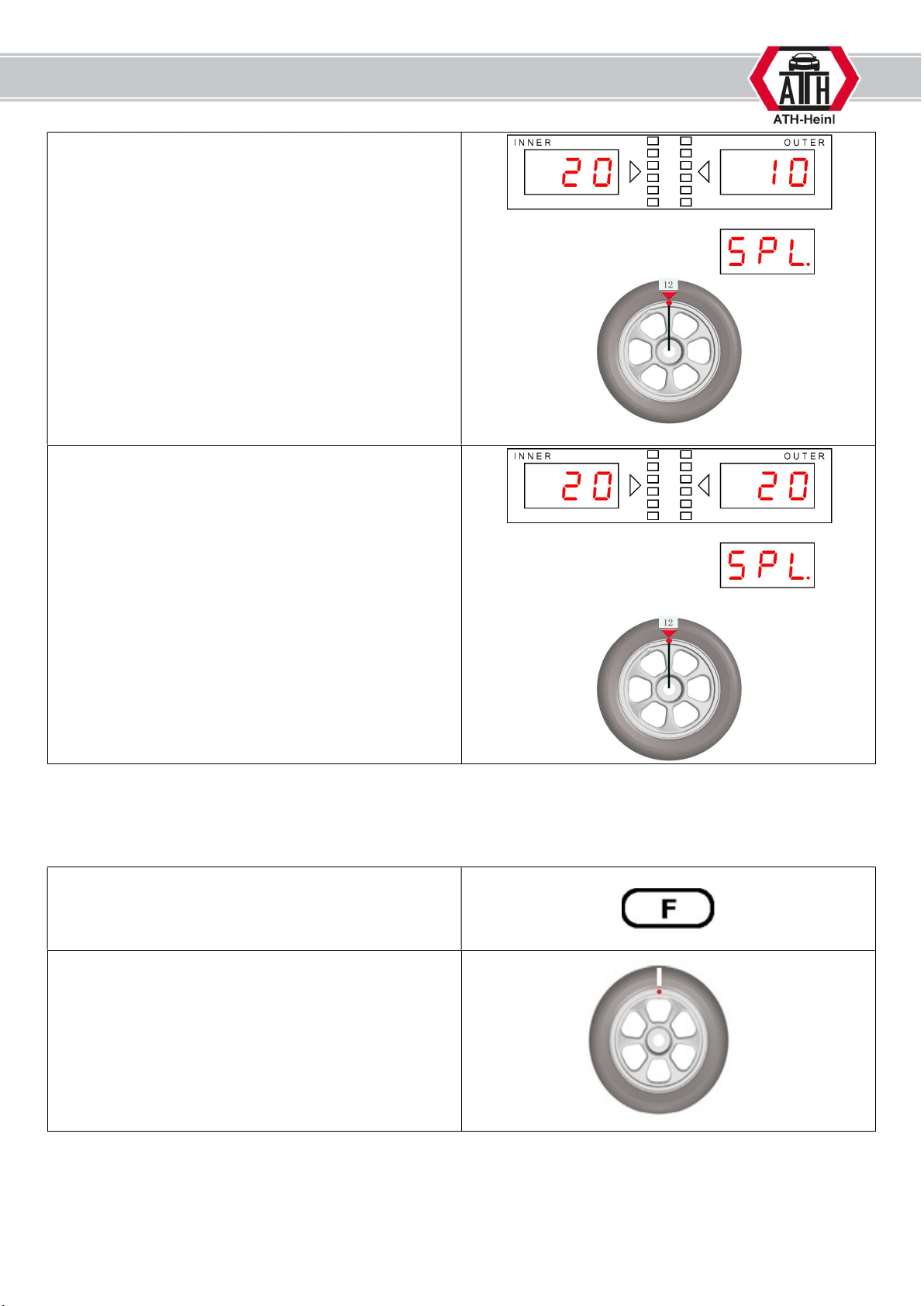

Danach wird in der Anzeige die UNWUCHT INNEN
und im dritten Feld SPL angezeigt.
Durch Drehen des Rades, bis alle Dioden für die
Außen-position leuchten, wird auch der
entsprechende Wert angezeigt.
Positionieren Sie nun das Gewicht an der Messlehre
und bringen Sie das Gewicht mithilfe dieser an der
Felge an.
Drehen Sie das Rad weiter bis wieder alle Dioden für
die Außenposition leuchten, um den zweiten Wert zu
lokalisieren. Dabei wird auch der entsprechende
Wert angezeigt.
Positionieren Sie nun das Gewicht auf der Messlehre
und bringen Sie das Gewicht mithilfe dieser an der
Felge an.
b) Optimierung
- Mit Hilfe der OPT-Funktion ist es möglich, die statische Unwucht des Rades zu minimieren. Dabei
wird die Unwucht der Felge mit der Unwucht des Reifens ausgeglichen.
Nach einem Wuchtlauf können Sie die statische
Unwucht durch Drücken der F-Taste überprüfen.
Wenn die Unwucht über 30g liegt empfiehlt es sich,
eine Optimierung durchzuführen.
Markieren Sie bei der Position des Ventiles sowohl
den Reifen, die Aufnahmeglocke der Wuchtmaschine
und die Felge sodass sich die Markierung in einer
Linie mit dem Ventil befindet.

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 14 -
Zum Starten des Optimierungs-Vorgangs drücken
sie die OPT-Taste.
Danach erfolgt die Anzeige mit der Aufforderung
den Reifen um 180° auf der Felge zu drehen.
Nehmen Sie das Rad von der Wuchtmaschine.
Messen Sie den Luftdruck und montieren Sie den
Reifen mittels einer geeigneten Montiermaschine ab.
Montieren Sie den Reifen wieder auf die Felge, und
drehen Sie dies dabei um 180°.
Das Rad mit dem gleichen Luftdruck füllen.
Anschließend kann das Rad wieder an die
Wuchtmaschine montieren werden, dabei sind die
Markierungen auf der Aufnahmeglocke zu beachten.
Wuchtvorgang mittels START-Taste oder Schließen
des Radschutzbogens starten
/
Danach erscheint die errechnete Optimierung auf
der Anzeige.
Drehen Sie nun das Rad im aufgespannten Zustand
bis die nebenstehende Anzeige erscheint.
Markieren Sie den REIFEN auf der 12-Uhr-Position.
Drehen Sie nun das Rad im aufgespannten Zustand
bis die nebenstehende Anzeige erscheint.
Markieren Sie die FELGE auf der 12-Uhr-Position.
Nehmen Sie das Rad von der Wuchtmaschine.
Messen Sie den Luftdruck und montieren Sie den
Reifen mittels einer geeigneten Montier Maschine
ab.
Montieren Sie den Reifen wieder auf die Felge, und
drehen Sie dies dabei bis beide Markierungen auf
Reifen und Felge eine Linie bilden.
Das Rad mit dem gleichen Luftdruck füllen.
Wuchtvorgang mittels START-Taste oder Schließen
des Radschutzbogens starten
/

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 15 -
1.4 Technische Daten
Maximales Radgewicht < 65 kg
Felgendurchmesser 12 - 24 Zoll
Felgenbreite
1
,5
-
2
0
Zoll
Max
imaler
Raddurchmesser
8
0
0 mm
Auswuchtgenauigkeit +/- 1 g / 0,1 Uz
Messgenauigkeit >99%
Zykluszeit 7 - 12 s
Motor 0,25 kW
Elektrosystem
1/22
0V/50 Hz
Stromverbrauch
<15W im Standby
Auswuchtdrehzahl 180 U/min
Schutzart IP 54
Schalldruckpegel bei Betrieb <70 dB(A)
Wellendurchmesser
40
mm
Auswuchtprogramme
Modus „Dynamisch“ (Standard)
Modus „Statisch“
Standard „ALU-1“, „ALU-2“ -Modus
Modus „ALU-S“
Zusatzfunktionen
OPT (Optimierung) –Modus
HID (Hinter-Speichen-Platzierung) –Modus
Einstellung der Maßeinheiten in g / Uz, mm / Zoll
Bodenverankerung Bolzenanker: M8 x 100
Ankermenge 3 Stück
Abmessungen der Maschine
(L x B x H) ca. 1330 x 800 x 1700 mm
Gewicht netto / brutto 113/176 kg

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 16 -
1.5 Maßzeichnung
800 mm
133
0
mm
1700 mm

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 17 -
2.0 INSTALLATION
Die Maschine muss durch autorisiertes Personal gemäß der Anleitung aufgestellt werden.
Die Bedienungsanleitung (inklusive Protokoll) ist wichtiger Bestandteil
der Maschine bzw. des Produktes.
!!!BITTE SORGFÄLTIG AUFBEWAHREN!!!
Das Produkt ist nach Fertigstellung der Montage, Übergabe, ggf. Einweisung und anschließend regelmäßig
gemäß den im Betreiberland gültigen Vorschriften und gesetzlichen Bestimmungen durch eine hierfür
geeignete und zugelassene Firma oder Einrichtung überprüfen zu lassen.
2.1 Transport & Lagerbedingungen
Zum Transport und Positionierung der Maschine immer geeignete Anschlag
-
, Hebe
-
bzw. Flurfördergeräte
verwenden und auf den Schwerpunkt der Maschine achten.
Die Maschine sollte nur mit der Originalverpackung transportiert werden.
Daten:
Breite 850 mm
Länge 750 mm
Höhe 1.160 mm
Lagertemperatur -10 bis +50 °C

® Urheberrecht WM SE, Alle Rechte vorbehalten. / Druckfehler und technische Änderungen vorbehalten / Stand: 2020-03
- 18 -
2.2 Auspacken der Maschine
Entfernen Sie die obere Abdeckung der Verpackung und stellen Sie sicher, dass keine
Schäden während des Transports verursacht wurden.
Entfernen Sie den Sicherungsbolzen, um die Maschine von der Palette/Gestell zu entfernen.
Zum Herunterheben der Maschine von der Palette/Gestell verwenden Sie ein geeignetes
Hebemittel (evtl. mit Anschlagseil).
Das für die Maschine verwendete Verpackungsmaterial sollte sorgfältig aufbewahrt werden.
Bewahren Sie das Verpackungsmaterial unzugänglich für Kinder auf, da es eine
Gefahrenquelle darstellen kann.
Im nebenstehenden Bild finden Sie den aktuellen
Verpackungsinhalt.
Zusätzlich befindet sich ein Zubehörpaket IN der
Wuchtmaschine.
Dazu lediglich die Maschine leicht kippen und das
Paket entfernen.
Falls etwas im Lieferumfang (siehe Packliste) fehlt,
kontaktieren Sie unseren Vertrieb.
