Atlanta ASF-2040HD User manual
KULLANIM KILAVUZU
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
İÇERİK
Ürün Tanımı..............................................................................................1
1. REHBER............................................................................................2
1.1 Ön Panel Tuştakımı...............................................................................2
1.2 AÇMA/KAPAMA ....................................................................................4
1.3 Güç Kaynağıve Batarya........................................................................4
2. MENÜ ................................................................................................5
2.1 Uydu Arama...........................................................................................5
2.2 Multimedya ............................................................................................7
2.3 Sistem Ayarları......................................................................................8
2.4 TP Yönetimi...........................................................................................9
2.5 Kısayol Tuşları.....................................................................................10
3. Teknik Özellikler.............................................................................13
4. Güvenlik Önlemleri ........................................................................14
5. Standart Paket İçeriği ....................................................................14
GARANTİŞARTLARI.............................................................................15
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
1| Djtal HD Uydu Bulucu
Ürün Tanımı
Profesyonel bir uydu kurulum ekipmanıolan ASF-2040 HD uydu bulucu ile SD ve
HD kalitedeki görüntü sinyallerini alabilirsiniz. Kurulumcular için en hızlızamanda
en doğru sinyali alıp anteni en iyi pozisyona getirmelerinde eşsiz bir çözüm ortağı-
dır.
ASF-2040 HD Uydu Bulucu, mikro işlemci kontrolörü kullanarak güvenilir bir per-
formans elde etmenizi sağlar. Cihaz açıldığızaman kanal görüntüsü, sinyal boyu-
tu ve kalitesi LCD ekranda belirir. Büyük menü penceresi ilgili verilerin daha kolay
anlaşılmasınısağlar.
Ürün spektrum analizi ve konum bilgisi listeleme fonksiyonlarının yanında çok
zayıf olan sinyalleri de alma gücüne sahiptir. (Kapalı/13V/18V) LNB kısa devre so-
rununa karşıda otomatik koruma sistemine sahiptir.
ASF-2040 HD, A/V (Görüntü/Ses) girişve çıkışıfonksiyonlarına sahiptir.12V adap-
törü ve yüksek kapasiteli 8.4V 3000mAH LI-ION bataryasımevcuttur.Bu batarya
tam seviyede şarj edildiğinde 4 saatten fazla süre çalışma performansına sahiptir.
Djtal HD Uydu Bulucu | 2
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
REHBER1.
Ön Panel Tuştakımı1.1
121
6
8
13
5
24
22
23
10
12
2
4
11
14
15
16
17
3
18
20 19
7
9
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
3| Djtal HD Uydu Bulucu
NO. Adıİşlevi
1 Sinyal Girişi Anten Bağlantısı
2 LCD Ekran Menü ve kanal görüntülerini gösterir.
3 Lock Sinyal kilitli olduğunda bu ışık yanar.
4 Charge Şarj sırasında yanar, şarj tamamlandığında söner.
5 Power Cihaz açıldığında bu ışık yanar.
6 22K 22K devredeyken yanar.
7 13/18V Yatay/Dikey çıkışbilgileri
8 F1/F2/F3/F4 Fonksiyon tuşlarıdır.
9Y/Z/A/B/OK Yön tuşlarıhareket ,OK tuşu ise onaylamak içindir.
10 MENU Ana Menüye girişveya bir önceki menüye dönüş.
11 EXIT Mevcut menüden çıkışiçindir.
12 0~9 Sayısal Tuşlar Sayısal parametre bilgilerini girmek için kullanılır.
13 +/- Sinyal gücü ses seviyesini ayarlar.
14 B.Light LCD Ekran Değişimi
15 MUTE Sesi Açıp/Kapatmak için kullanılır
16 TV/Radio TV ve Radyo kanallarıarasıgeçişler için kullanılır.
17 SCAN Hızlıaramayıbaşlatır.
18 INFO Mevcut kanalın parametre değerlerini gösterir.
19 USB Portu Multimedya bağlantısı/güncellemesi için kullanılır.
20 Güç BağlantıPortu Harici güç kaynağına bağlanmak için kullanılır.
21 Açma/Kapama CihazıAçıp/Kapatmak için kullanılır
22 AV Output Ses ve Görüntü Çıkışı
23 AV Input Ses ve Görüntü Girişi
24 Flash IşıklarıFlash Işığı
Djtal HD Uydu Bulucu | 4
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
AÇMA/KAPAMA1.2
Güç düğmesini I konumuna getirerek cihazıaçabilirsiniz.
Güç düğmesini 0 konumuna getirerek cihazıkapatabilirsiniz.
Düşük pil uyarısınıgördüğünüz zaman lütfen cihazıkapatınız ve şarja takınız.
Güç Kaynağıve Batarya1.3
12V 1.5A özellikli adaptör ile kullanılır.Batarya zayıfladığında şarj işlemi harici
adaptör vasıtasıile yapılır.
8.4V 3000 mAH güç değerindeki lityum batarya ile kullanılır.
Araç şarj kiti veya harici adaptör ile 4 saat şarj edilmesi gerekir.
Tam şarj edildikten sonra 5 saate kadar çalışma kapasitesine sahiptir.
Not: İlk kez kullanım öncesi cihazın 8 saat aralıksız olarak şarj edilmesi önerilir.
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
5| Djtal HD Uydu Bulucu
MENÜ2.
Ana Menü’ye girmek için MENU tuşuna basınız. Yön tuşlarınıkullanıp “OK” basa-
rak alt menülere erişebilirsiniz.
Uydu Arama2.1
Uydu Adı:2.1.1 “OK” tuşuna basarak uydu ismini ve frekans değerlerini değişti-
rebilirsiniz.
LNB Tipi:2.1.2 LNB tipini ABtuşlarıyardımıyla seçiniz.
Motor:2.1.3 Motor modunu seçmek için ABtuşuna basınız. (Kapalı, USALS,
DisEqC 1.2)
LNB Gücü:2.1.4 LNB gücünü seçebilmek için ABtuşlarınıkullanınız. (Kapalı,
18, 13, 13/18)
LNB Stili:2.1.5 LNB stilini seçmek için ABtuşlarınıkullanınız. (Tekli, Univer-
sal, Tek Kablo)
Sallanma (Titreşim) Frekansı:2.1.6 Sallanma (Titreşim) frekansınıseçmek için
ABtuşlarınıkullanınız. (5150, 9750, 10000, 10050, 10600,10750, 11200,
Djtal HD Uydu Bulucu | 6
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
11250, 11300, 11475)
22Khz:2.1.7 22Khz kapatmak için ABtuşlarınıkullanınız (Kapalı/Açık)
DiseqC Switch Türü:2.1.8 DiseqC seçimi için ABtuşlarınıkullanınız. (Yok,
DisEqC 1.0, DisEqC 1.1)
Frekans:2.1.9 Alçak frekans için sayısal frekans girme tuşunu kullanınız.
Sembol Oranı:2.1.10 Değer ve sembol oranıgirmek için sayısal tuşlarıkullanı-
nız.
Polarizasyon:2.1.11 Polar modunu seçmek için ABtuşlarınıkullanınız.(Ver-Hor)
Arama Modu:2.1.12 Arama metodunu seçmek için ABtuşlarınıkullanınız: (Tüm
servisler, Sadece Şifresiz TV, Sadece TV)
Parametreleri giriniz, ve alt menüye erişmek için “OK” tuşuna basınız, ve
daha sonra anten konumunu kesişim parametrelerine göre ayarlayınız.
Arama:2.1.13 Arama modunu seçmek için ABtuşlarınıkullanınız. (Uydu,TP)
Daha sonra “OK” tuşuna basarak aramayıbaşlatınız.

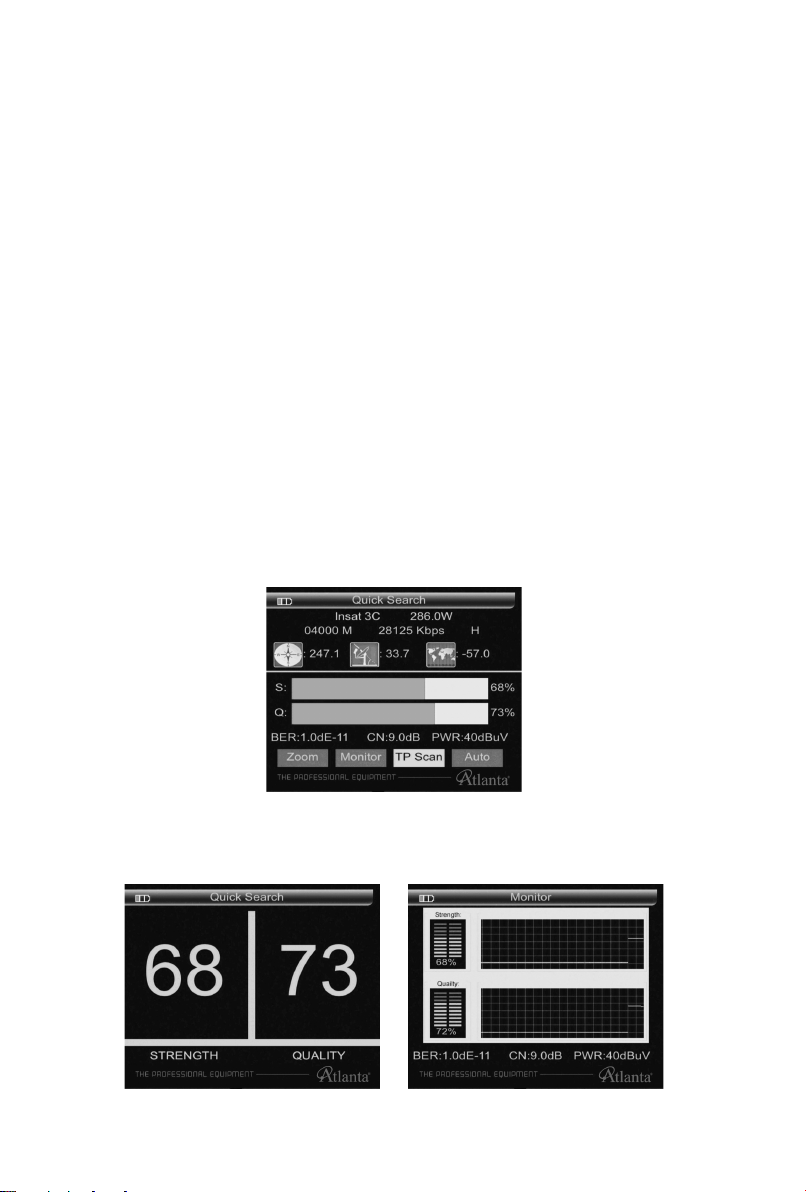

Uydu arama menüsünden ‘’OK’’ tuşu ile hızlıArama seçeneğine gidiniz.
ABtuşlarıile ZOOM,MONITOR,TPSCAN,AUTO seçeneklerine girişyapı-
nız.
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
7| Djtal HD Uydu Bulucu

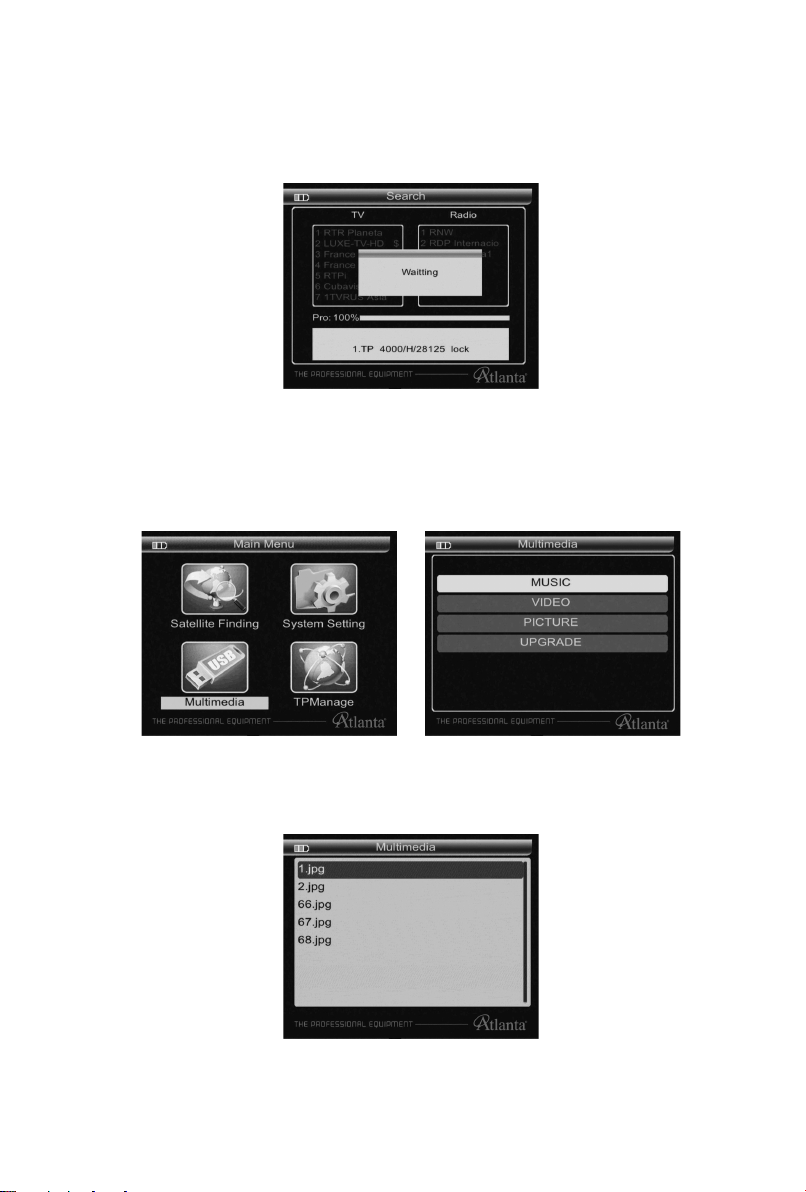

Arama yapmak için ‘’OK’’ tuşuna basınız,program arama tamamlandığında
otomatik olarak kaydedecektir ve bir önceki menü’ye geri dönecektir.
Multimedya2.2
Medya Oynatıcıyıaktif etmek için harici bellek USB portuna yerleştirilmişaksi hal-
de ekranda USB cihazıbulunamadıdiye bir mesaj çıkacaktır.
Müzik Çalma (Mp3)-Video Oynatma (Mp4) Resim Görüntüleme (Jpeg):2.2.1
OK tuşu ile MP3-MP4-Jpeg dosyalarınıoynatabilmek için dosya seçiniz.
Djtal HD Uydu Bulucu | 8
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
Sistem Güncelleme:2.2.2 img. uzantılıdosyayıseçiniz ve OK tuşuna basınız
app ve user ddp dosyalarınıgüncellemeniz önerilir yukarı/aşağıtuşlarına
basınız ve teyit etmek için OK tuşuna basınız güncellemeyi teyit etmek için
tekrar OK tuşuna basınız ve güncelleme esnasında cihazıkapatmayınız.
Mevcut KullanıcıVeritabanıYükleme:2.2.3 USB arayüzü F1 tuşuna bası-
nız, şimdi mevcut kullanıcıveritabanınıyükleyebilirsiniz uydu TP araçlarına
dayanarak kendi varsayılan kullanıcıveri tabanına göre üretilmiştir.

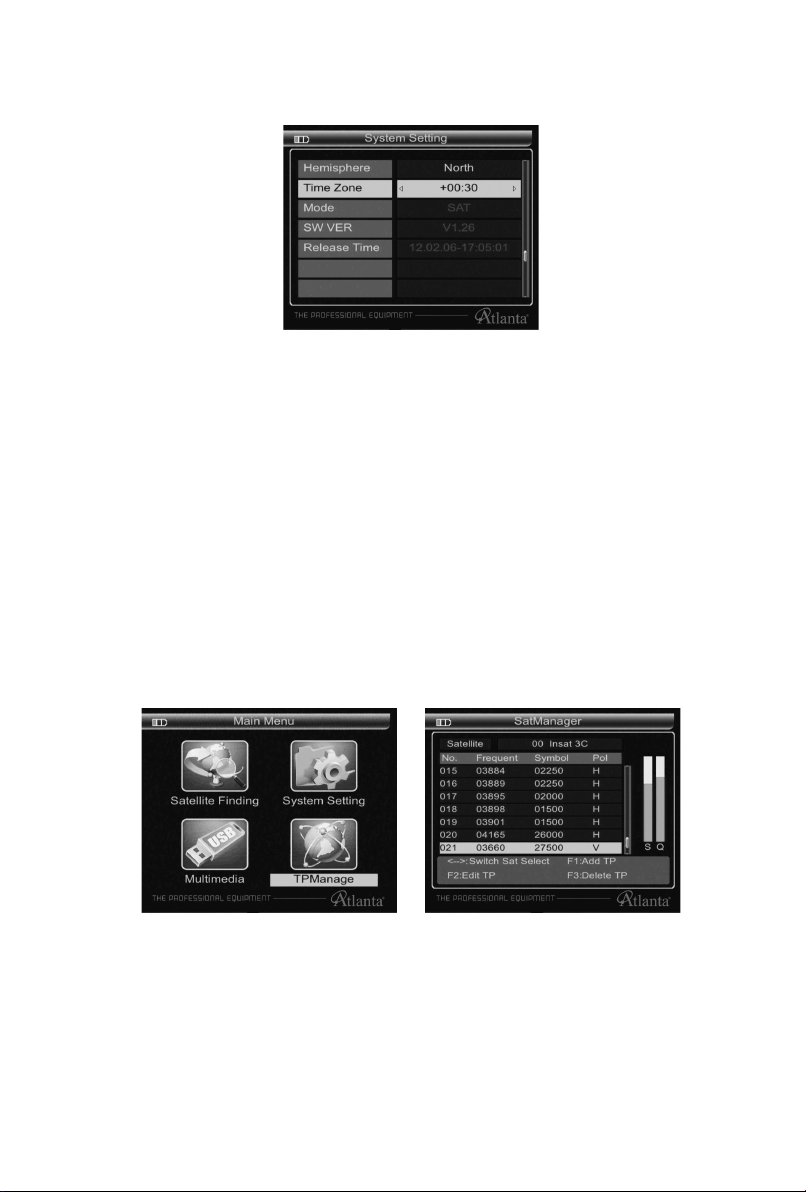

Sistem Ayarları2.3
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
9| Djtal HD Uydu Bulucu
2.3.1 Dil Seçimi:2.3.1 Menü dilini seçiniz.
Uydu:2.3.2 OK tuşuna basarak uyduyu seçebilirsiniz.
Boylam:2.3.3 Rakamsal tuşlarla yerel boylam bilgilerini giriniz.
Konum:2.3.4 Yerel Doğu ve Batılokasyonunuzu seçiniz.
Enlem & Yarımküre:2.3.5 Rakamsal tuşlar ile yerel Enlem bilgilerinizi giriniz.
Yarımküre:2.3.6 Yerel Batıveya Doğu konumunuzu seçiniz.
Hesaplama:2.3.7 Mevcut parametreleri hesaplamak için “OK” tuşuna basınız.
(Azimuth, Elevasyon, POL)
TP Yönetimi2.4
Aşağı/Yukarıtuşlarınıkullanarak TP boyutunu ve sinyal kalitesini seçebilirsiniz.
Djtal HD Uydu Bulucu | 10
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |

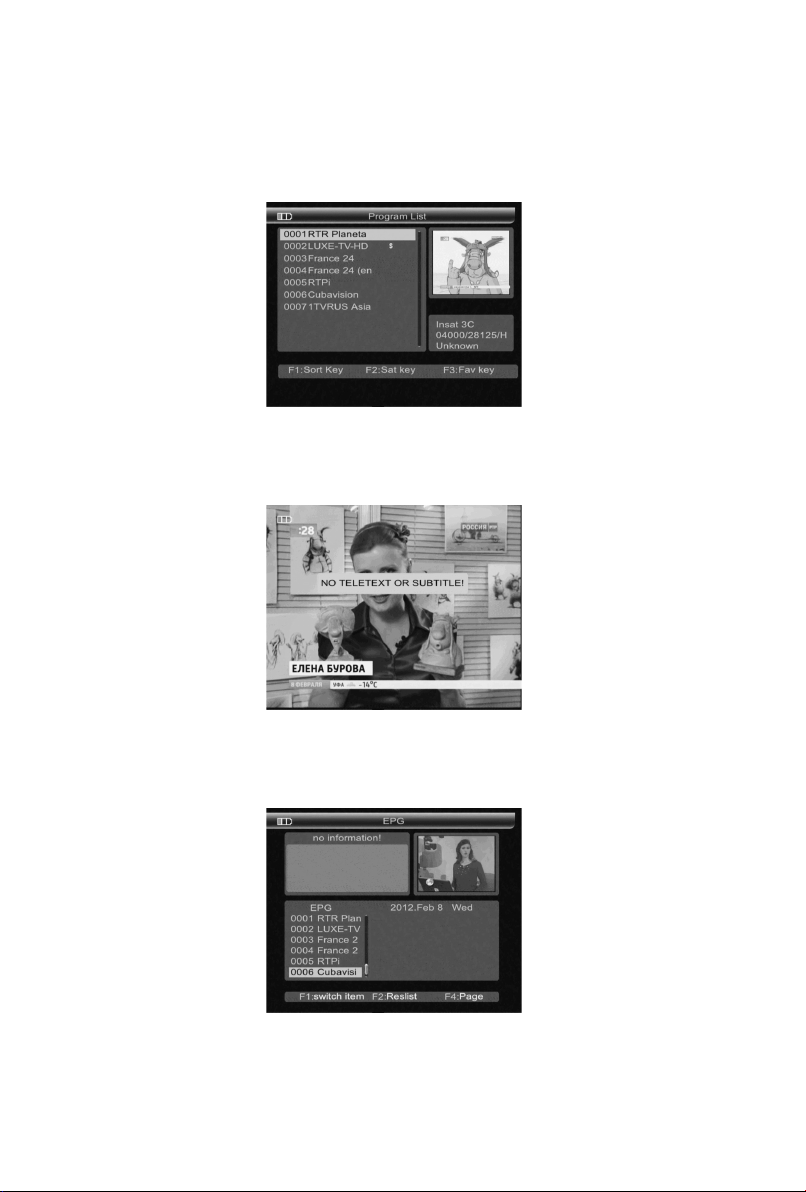

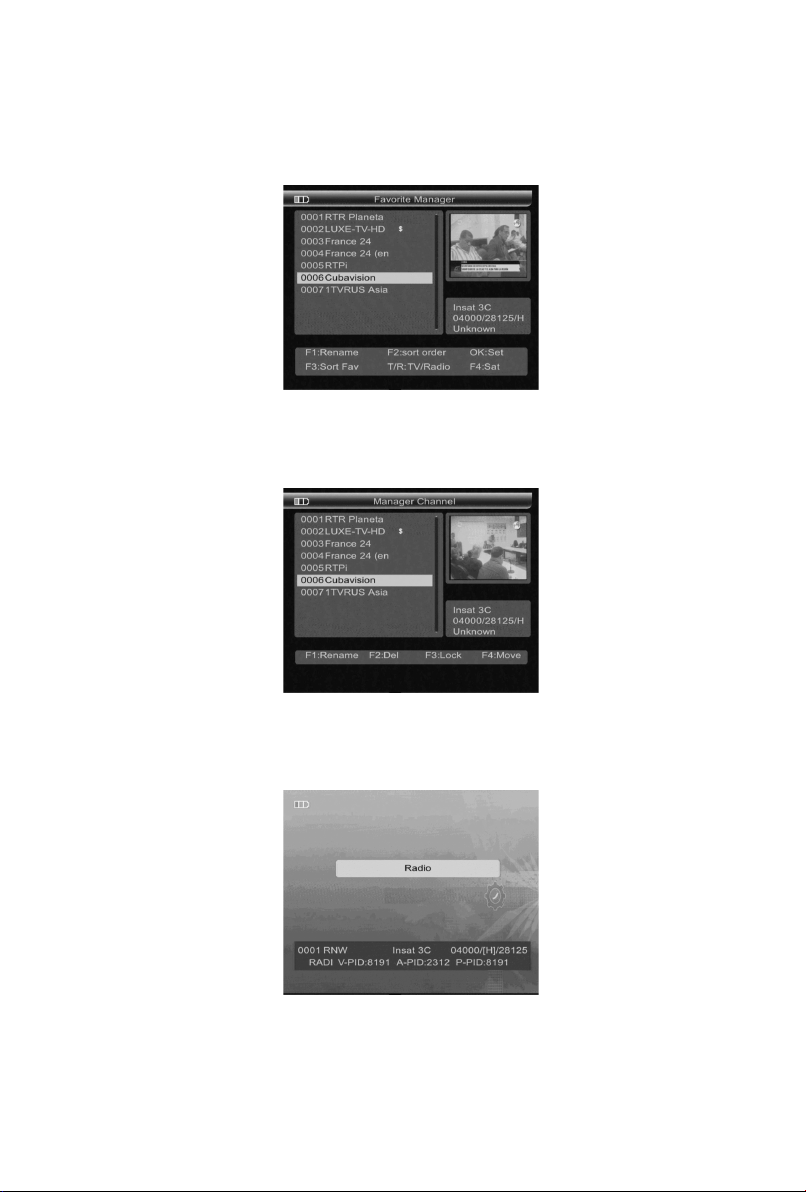

Kısayol Tuşları2.5
Alt menüye girmek için “OK” tuşuna basınız ve hazır başlıklarıtakip ediniz.2.5.1
Yayın esnasında F1 tuşuna basarakalt Menu’ye geçiniz ve hazır başlıkları2.5.2
takip ediniz.
Yayında alt Menü’ye geçmek için F2 tuşuna basınız ve hazır başlıklarıta-2.5.3
kip ediniz.
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
11 | Djtal HD Uydu Bulucu
Sinyal işaret sesini açıp/kapatmak için “F2” tuşuna basınız. hazır başlıkları2.5.4
takip ediniz.
Yayın esnasında OK tuşuna basarak alt Menü’ye geçiniz ve hazır başlıklrı2.5.5
takip ediniz.
Yayın esnasında TV/Radyo tuşuna basarak uygulama özelliklerine ulaşabi-2.5.6
lirsiniz.
Djtal HD Uydu Bulucu | 12
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
Yayın esnasında INFO tuşuna basarak gelecek Menü’ye geçiniz ve hazır2.5.7
başlıklarıtakip ediniz.
Sesi açmak veya kapamak için MUTE tuşuna basınız.2.5.8
Flash ışığınıyakmak veya kapamak için2.5.9 düğmesine 2 saniye basılı
tutunuz.
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
13 | Djtal HD Uydu Bulucu
Teknik Özellikler3.
Sistem DVB uyumu Mevcut
LNB Girişi
Konektör F dişi
Frekans Aralığı950MHz-2150MHz
Sinyal Seviyesi -65dBm - 25dBm
LNB Güç Kaynağı13/18V, max 350mA
LNB Switch Kontrolü 22KHz
DiSEqC Ver 1.0/1.1/1.2
Demulatör
Ön Uç QPSK, 8PSK
Modülasyon Aralığı2Mbps-45Mnps
SCPC/MCPC Her ikisi
Sistem Kaynağı
İşlemci 32bit (133MHz)
FLASH 8Mbyte
SDROM 4*16Mbyte
Veri Hız Oranı15M bits/sn
Çözünürlük 720*576, 720*480
Video FormatıPAL/NTSC/SECAM
Tür Mono
Örnekleme Oranı32, 44.1, 48KHz
Veri arayüzü Konektör USB
Güç Kaynağı
LI-ION Batarya 300 mA
Kaynak Gücü 8.4 Volt
Şarj Edici 100-220V
Fiziksel Özellikler Cihaz Ebatları9.5x15.5x4.5 (cm)
Ağırlık (Net Ağırlık) 0.5 Kg
Djtal HD Uydu Bulucu | 14
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
Güvenlik Önlemleri4.
Uyarılar:
Bataryalar lityum ion ve nikel karışımımalzeme barındırmaktadır.
Bu nedenle yüksek basınç ve ısıya maruz bırakılmamalıdır.
1. Pil ateşle temas ettiğinde patlayacıözellik kazanır.
2. Çivi veya keskin maddeler ile pili delmeyiniz.Kesici ekipmanlar ile müdehale et-
meyiniz.
3. Su ile bataryanın temasından kaçınınız, pozitif veya negatif uçlarıile temastan
kaçınınız.
Cihazınıda kullandığınız piller sadece üretici tarafından sağlanan şarj cihazıile
doldurulmalıdır.
4. Pillerin saklanacağıortamın sıcaklık değeri 0°C - 40°C olmalıdır.
5. Uzun süre kullanılmadığında pillerin enerjisi boşalabilir. Bu nedenle ayda en az
bir kez bataryayışart ediniz.

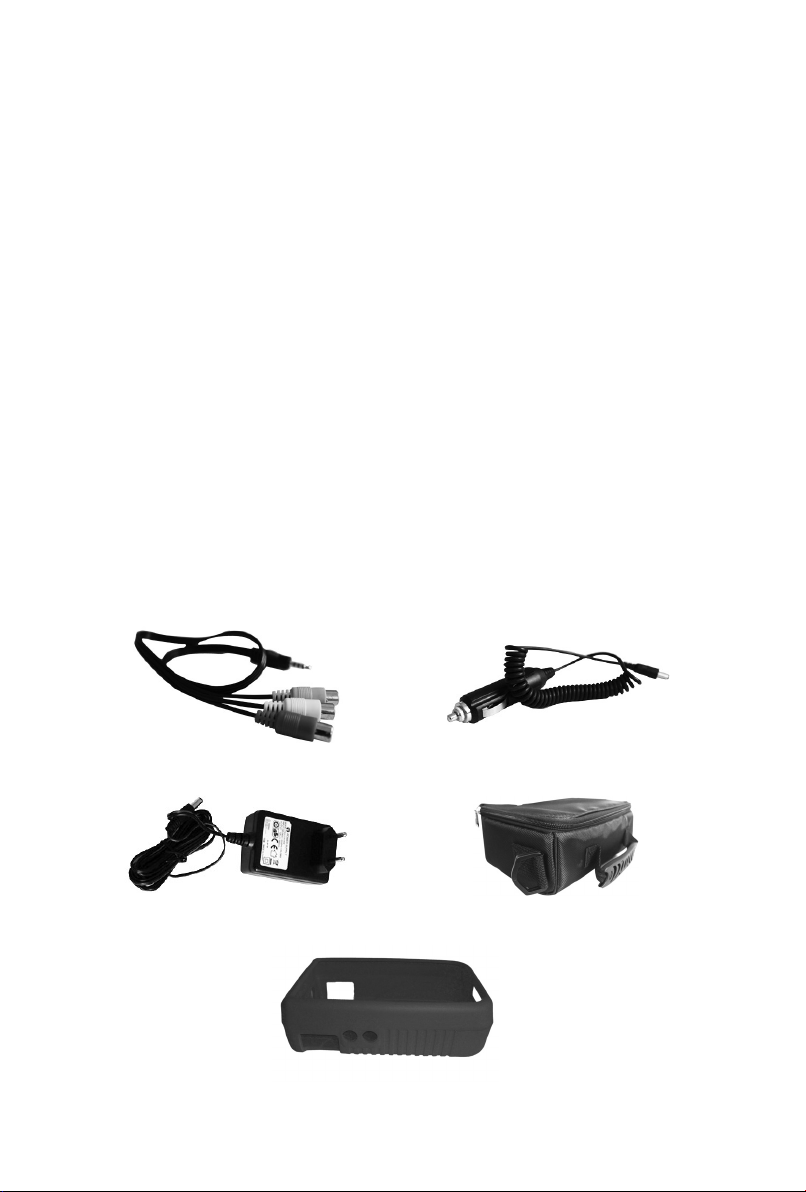

Standart Paket İçeriği5.
AV Kablosu Araç Şarj Kiti
Güç Adaptörü Taşıma Çantası
Koruyucu Kılıf
PROFESYONEL EKİPMAN ASF-2040 HD............................................| KULLANIM KILAVUZU |
15 | Djtal HD Uydu Bulucu
GARANTİŞARTLARI
Garanti süresi, malın teslim tarihinden başlar ve 2 yıldır.
Malın bütün parçalarıdahil olmak üzere tamamıfirmamızın garantisi kapsamın-
dadır.Malın garanti süresi içinde arızalanmasıdurumunda, tamirde geçen süre
garanti süresine eklenir. Malın tamiri en fazla 30 işgünüdür. Bu süre, malın servis
istasyonuna, servis istasyonunun olmamasıdurumunda, malın satıcısı, bayii,
acenteliği, ithalatçısıveya imalatçısından birisine bildirim tarihinden itibaren baş-
lar. Malın garanti süresi gerek malzeme ve işçilik, gerekse montaj hatalarından
dolayıarızalanmasıhalinde, işçilik masrafı, değiştirilen parça bedeli yada başka
herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
Tüketici onarım hakkınıkullanmasına rağmen malın:
a - Tüketiciye teslim edildiği tarihten itibaren belirlenen garanti süresi içinde kal-
mak kaydıyla 1 yıl içerisinde; aynıarızanın ikiden fazla tekrarlanmasıveya
farklıarızaların dörtten fazla meydana gelmesi veya belirtilen garanti süresi
içinde farklıarızaların toplamının altıdan fazla olmasıunsurlarının yanısıra bu
arızaların maldan yararlanmamayısürekli kılması.
b - Tamiri için gereken azami sürenin aşılması.
c - Firmanın servis istasyonun, mevcut olmamasıhalinde sırasıyla, satıcısı, bayii,
acentesi, temsilciliği ithalatçıveya imalatçı- üreticisinden birisinin düzenleye-
ceği raporla arızanın tamirinin mümkün bulunmadığının belirlenmesi, durum-
larında, tüketici malın ücretsiz değiştirmesini, bedel iadesi veya malın ayıp
oranında bedel indirimi talep edebilir. Malın kullanma kılavuzunda yer alan
hususlara aykin kullanmasından kaynaklanan arızalar garanti kapsamıdışın-
dadır.
Garanti belgesi ile ilgili olarak çıkabilecek sorunlar için Sanayi Ticaret Bakanlığı,
Tüketicinin ve Rekabetin KorunmasıGenel Müdürlüğü’ne başvurabilir.
THE PROFESSIONAL EQUIPMENT...................................................................| USER’S MANUAL |
CONTENTS
Product Description ................................................................................1
1. GUIDE ...............................................................................................2
1.1 Panel keypads.......................................................................................2
1.2 Power On/Off.........................................................................................4
1.3 Power Supply and Battery.....................................................................4
2. MENU ................................................................................................5
2.1 Satellite Find..........................................................................................5
2.2 Multimedia .............................................................................................7
2.3 System Setting ......................................................................................8
2.4 TP Manage............................................................................................9
2.5 Shortcut Buttons..................................................................................10
3. Specifications ................................................................................13
4. Handing Precautions and Prohibitions of Battery
in Sat Meter ....................................................................................14
5. Product Standard Package ...........................................................15
THE PROFESSIONAL EQUIPMENT...................................................................| USER’S MANUAL |
1| Digita Satellite Meter
Product Description
Using ASF-2040HD can receive DVB-S and DVB-S2 signal, Watch HD program-
ing. It’s very convenient for installer to catch quick and accurate alignment for an-
tenna to the best position.
ASF-2040HD uses microprocessor controller with reliable and stable perfor-
mance. When it is turned on, channel picture, signal strength and signal quality
will be showed on LCD screen. And also big menu window can be selected for
data figure.
ASF-2040HD displays EL/AZ, CBER/VBER, S/N, signal strength and lock sound
alarm.
ASF-2040HD can detect very weak signal and provide antenna power
(OFF/13V/18V). It’s with auto-protection for LNB short-circuit.
ASF-2040HD has the AV in and AV out function.
ASF-2040HD Key has backlight, WS6922 with flashligh function.
ASF-2040HD uses the 12V power adapter. It includes 8.4V 3000mAH high capac-
ity LI-ION battery which can work for more than 2 hours when it is fully charged.
Table of contents
Languages:
