INHALTSVERZEICHNIS
2
WICHTIGER HINWEIS ZUR INSTALLATION UND DEM BETRIEB IN NEUEREN FAHRZEUGEN!
In Fahrzeugen neueren Baujahrs (ab ca. 2002) kommen in der Regel computergestützte Diagnose- und Kontrollsysteme zum
Einsatz, u.a. mit CAN-BUS- und MOST-BUS-Schnittstellen. Durch die Installation des Car Audio Verstärkers kommt ein weiterer
Stromverbraucher an das 12 Volt Bordnetz des Fahrzeugs, der unter Umständen durch hohe Spannungsspitzen und durch einen
erhöhten Stromverbrauch das ab Werk installierte Diagnose- und Kontrollsystem stört, bzw. Fehlermeldungen verursacht. Dadurch
könnte, je nach Fahrzeugtyp und Hersteller, die Fahrsicherheit bzw. wichtige Sicherheitssysteme wie Airbags, Stabilitätskontrolle
und ähnliches gestört werden.
Sollten Sie den Verstärker in einem neueren Fahrzeug wie oben beschrieben betreiben wollen, gehen Sie bitte wie folgt vor:
• Lassen Sie die Installation nur von einem entsprechend geschulten Einbauspezalisten durchführen, am besten von
einer Service-Werkstatt, die auf die Wartung und Reparatur Ihres Fahrzeugs spezialisiert und mit der Technik des
Fahrzeugs vertraut ist.
• Nach der Installation sollte unter allen Umständen eine computergestützte Diagnose des Fahrzeugsystems von Ihrer
Service-Werkstatt durchgeführt werden, um eventuelle Störungen und Fehlermeldungen erkennen zu können.
• Sollte das Bordnetz bzw. die Sicherheitssysteme durch die Installation des Car Audio Verstärkers gestört werden,
können mit Hilfe von parallel geschalteten Pufferkondensatoren die etwaigen auftretenden Störungen im Bordnetz
ausgeglichen werden. Ein stabiler und sachgemäßer Betrieb des Fahrzeugs kann somit gewährleistet werden.
• Die beste Lösung stellt jedoch die Installation eines zweiten 12 Volt Stromnetzes für das Soundsystem dar, welches
unabhängig von der Fahrzeugelektrik betrieben werden kann und über eine eigene Batterieversorgung verfügt.
SUCHEN SIE IN JEDEM FALL IHRE SERVICE-WERKSTATT AUF UND LASSEN SIE SICH BERATEN!
HINWEIS!
BITTE BEWAHREN SIE DIE BEDIENUNGSANLEITUNG FÜR SPÄTERE ZWECKE AUF!
Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung
besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen. Zudem
könnten schwere lebensgefährliche Verletzungen bei Nichtbeachtung hervorgerufen werden.
OWNER’S MANUAL IN ENGLISH FROM PAGE 13
SICHERHEITSHINWEISE
INSTALLATIONSHINWEISE
AXi5005

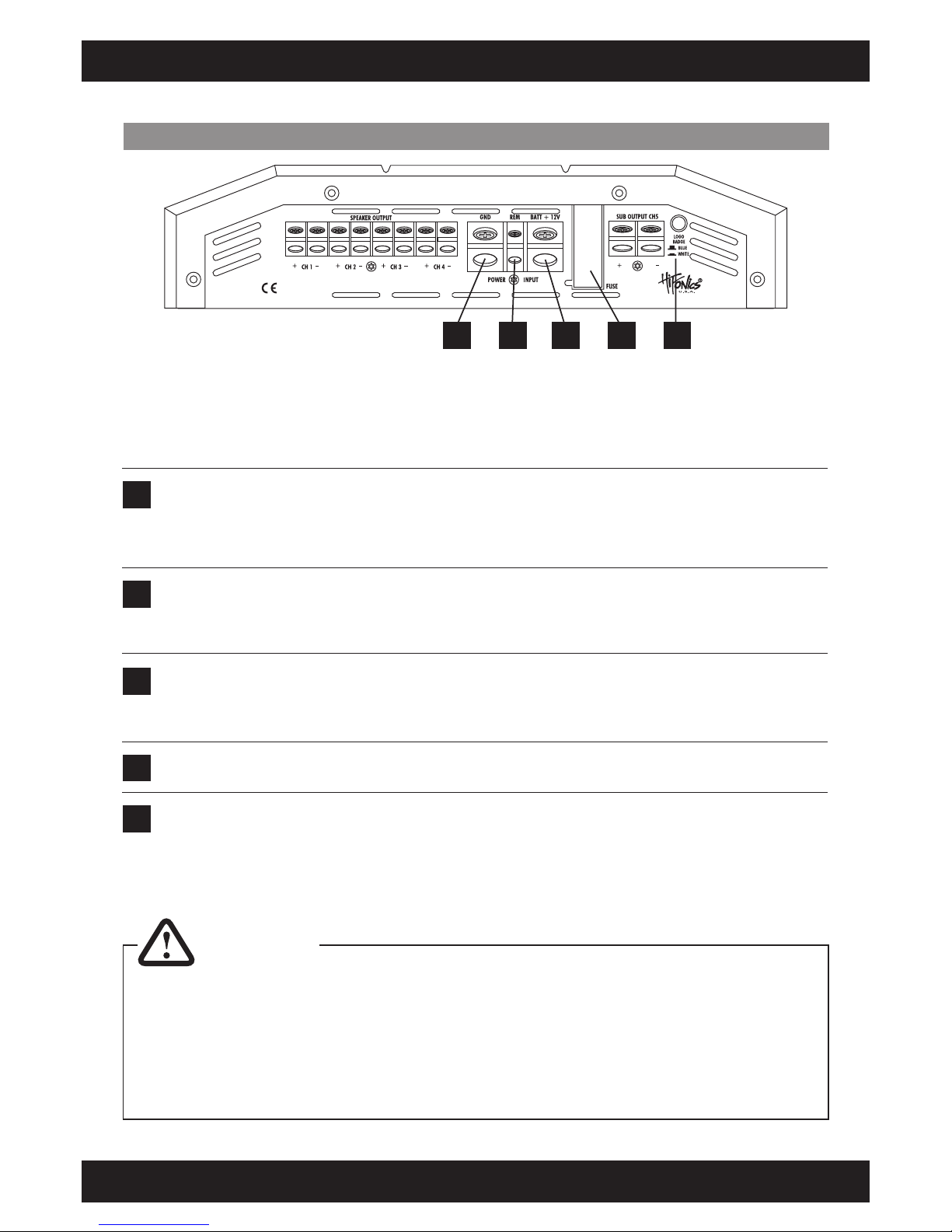

Funktionen und Bedienelemente
Anschlussbeispiel 5-Kanal-Modus mit Front- und Hecksystem und Subwoofer
Anschlussbeispiel 2-Wege-Aktiv-System und Subwoofer
EINSTELLBEREICH DER FILTER
TECHNISCHE DATEN & GARANTIEHINWEIS
FEHLERBEHEBUNG
3
4
6
6
7
8
9
10
11

DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN
BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS
AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines
elektrischen Schlages oder anderer Verletzungen.
BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜH-
REN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS
ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die
Ihre Aufmerksamkeit längere Zeit in Anspruch nehmen. Stoppen
Sie besser das Fahrzeug an einer sicheren Stelle am Straßenrand,
bevor Sie solche Bedienungen ausführen. Andernfalls besteht
Unfallgefahr.
DIE LAUTSTÄRKE NUR SO HOCH EINSTELLEN, DASS SIE
WÄHREND DER FAHRT NOCH AUSSENGERÄUSCHE WAHR-
NEHMEN KÖNNEN. Hochleistungsaudiosysteme in Fahrzeugen,
können den Schallpegel eines “Live-Konzertes” erzeugen. Dau-
erhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust
des Hörvermögens oder Hörschäden zur Folge haben. Das Hören
von lauter Musik beim Autofahren kann Ihre Wahrnehmung
(Warnsignale) beeinträchtigen. Im Interesse der allgemeinen
Sicherheit empfehlen wir das Musikhören beim Autofahren mit
geringer Lautstärke. Andernfalls besteht Unfallgefahr.
LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDEC-
KEN. Andernfalls kann es zu einem Wärmestau im Gerät kommen
und es besteht Feuergefahr.
DAS GERÄT AUF KEINEN FALL ÖFFNEN. Andernfalls besteht
Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen
Schlages. Das Öffnen des Gerätes hat auch einen Garantieverlust
zur Folge.
SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN
AMPEREZAHL ERSETZEN. Andernfalls besteht Feuergefahr
oder die Gefahr eines elektrischen Schlages.
DAS GERÄT NICHT WEITERBENUTZEN, WENN EINE FEHL-
FUNKTION AUFTRITT, DIE NICHT VON IHNEN BEHOBEN
WERDEN KANN. Beachten Sie dazu den Abschnitt FEHLERBE-
HEBUNG. Andernfalls kann es zu Verletzungen oder Schäden
am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken
an einen autorisierten Händler oder den nächsten Kundendienst.
DIE INSTALLATION EINES PUFFERKONDENSATORS MIT
AUSREICHENDER KAPAZIÄT WIRD EMPFOHLEN. Hochlei-
stungsverstärker verursachen sehr hohe Spannungsabfälle und
benötigen eine sehr hohe Stromstärke bei hoher Leistung. Um
das Bordnetz des Fahrzeuges nicht übermäßig zu belasten, wird
die Installation eines Pufferkondensators (auch Pufferelko, Power-
cap oder Power Capacitor genannt) empfohlen, der parallel zum
Verstärker und zur Stromquelle als Puffer fungiert. Lassen Sie
sich am besten im Car Audio Fachhandel beraten.
VERKABELUNG UND EINBAU VON FACHPERSONAL AUS-
FÜHREN LASSEN. Die Verkabelung und der Einbau dieses
Gerätes erfordern technisches Geschick und Erfahrung. Zu Ihrer
eigenen Sicherheit sollten Sie Verkabelung und Einbau dem
Händler überlassen, bei dem Sie das Gerät erworben haben.
VOR DER INSTALLATION DAS KABEL VOM MASSEPOL DER
BATTERIE ABKLEMMEN. Bevor Sie mit der Installation des
Soundsystems beginnen, trennen Sie unbedingt den Massepol
der Autobatterie ab, um Kurzschlüsse und Stromschläge zu
vermeiden.
WÄHLEN SIE EINEN GEEIGNETEN EINBAUORT. Suchen Sie
einen geeigneten Einbauort für das Gerät, bei dem ausreichend
Raum für eine kühlende Luftzirkulation vorherrscht. Am besten
geeignet sind Reserveradmulden und offene Bereiche im Koffer-
raum. Weniger geeignet sind Stauräume hinter der Seitenverklei-
dung oder Bereiche unter den Fahrzeugsitzen.
SICHERHEITSHINWEISE
3
BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME!
DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES
HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.
Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und
Staub geschützt ist. Wenn Feuchtigkeit oder Staub in das Gerät
gelangen, kann es zu Betriebsstörungen kommen. Schäden am
Gerät, welche durch Feuchtigkeit hervorgerufen wurden, unter-
liegen nicht der Garantie.
DAS GERÄT SOWIE ANDERE KOMPONENTEN DES SOUND-
SYSTEMS AUSREICHEND BEFESTIGEN. Andernfalls könnten
sich die Geräte und Komponenten während der Fahrt lösen und
als gefährliche Geschosse im Fahrgastraum Beschädigungen
und Verletzungen hervorrufen.
BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONEN-
TEN, LEITUNGEN UND KABEL DES FAHRZEUGS NICHT
BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das
Fahrzeugchassis bohren, achten Sie unbedingt darauf die Kraft-
stoffleitungen, den Benzintank, elektrische Kabel und andere
Leitungen nicht zu beschädigen, zu berühren oder zu blockieren.
AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften
Anschlüssen besteht Feuergefahr, Kurzschlussgefahr und es
kann zu Schäden am Gerät kommen.
AUDIOKABEL UND STROMKABEL SOLLTEN NICHT ZUSAM-
MEN VERLEGT WERDEN. Bei der Installation des Audiokabels
zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-
Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass
das Audio- und das Stromversorgungskabel möglichst nicht auf
der selben Seite des Fahrzeugs verlegt werden. Besser ist eine
räumlich getrennte Installation, im rechten und linken Kabelschacht
des Fahrzeugs. Damit wird das Überlagern von Störungen auf
das Audio-Signal verringert. Dieses gilt ebenfalls für das Verbin-
dungskabel der beiliegenden Kabel-Fernbedienung. Das Kabel
sollte nicht auf der Seite der Stromversorgungsleitung verlegt
werden, sondern zusammen mit den Audiokabeln.
SORGEN SIE DAFÜR, DASS SICH DIE KABEL NICHT IN
GEGENSTÄNDEN IN DER NÄHE VERFANGEN. Verlegen Sie
die Kabel wie auf den folgenden Seiten beschrieben, damit diese
beim Fahren nicht hinderlich sind. Kabel die sich im Bereich des
Lenkrads, des Schalthebels oder im Bremspedal usw. verfangen
können, führen zu äußerst gefährlichen Situationen.
ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht
abisoliert werden, um andere Geräte mit Strom zu versorgen.
Andernfalls wird die Strombelastbarkeit des Kabels überschritten,
und es besteht Feuergefahr oder die Gefahr eines elektrischen
Schlages. Verwenden Sie hierfür am besten geeignete Verteiler-
blöcke.
BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS
MASSEPUNKT VERWENDEN. Verwenden Sie für den Einbau
oder Masseanschluss keine Bolzen oder Muttern der Brems- bzw.
Lenkanlage oder eines anderen sicherheitsrelevanten Systems.
Andernfalls besteht Feuergefahr oder die Fahrsicherheit ist
beeinträchtigt.
DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT
ODER DURCH SCHARFE KANTEN GEQUETSCHT WERDEN.
Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen
Teilen wie den Sitzschienen vefangen oder an scharfen Kanten
oder spitzen Ecken beschädigt werden können. Wenn Sie ein
Kabel durch eine Bohrung in einer Metallplatte führen, schützen
Sie die Kabelisolierung mit einer Gummitülle vor Beschädigungen
durch Metallkanten der Bohrung.
KLEINTEILE WIE SCHRAUBEN UND ANSCHLUSS-STECKER
VON KINDERN FERNHALTEN. Werden solche Gegenstände
verschluckt, besteht die Gefahr schwerwiegender Verletzungen.
Suchen Sie unverzüglich einen Arzt auf, sollte ein Kind einen
solchen Gegenstand verschluckt haben.

Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der
Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.
HINWEIS!
INSTALLATIONSHINWEISE
4
MECHANISCHE INSTALLATION
Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte,
Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
Vergewissern Sie sich, dass der Verstärker am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine,
abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronischen Steuerungen des Fahrzeuges.
Montieren Sie den Verstärker auf keinen Fall auf ein Bassgehäuse oder andere vibrierende Teile, dadurch können sich die Bauteile im
Verstärkerinneren losvibrieren und den Verstärker ernsthaft beschädigen.
Die Kabel der Stromversorgung und die Audiosignalkabel sollten bei dem Einbau so kurz als möglich gehalten werden, um Verluste und
Störungen zu vermeiden.
Verstärker
Montage-
halter
Montage-
halter
Fahrzeug
2
1
43
Stift oder
Körner

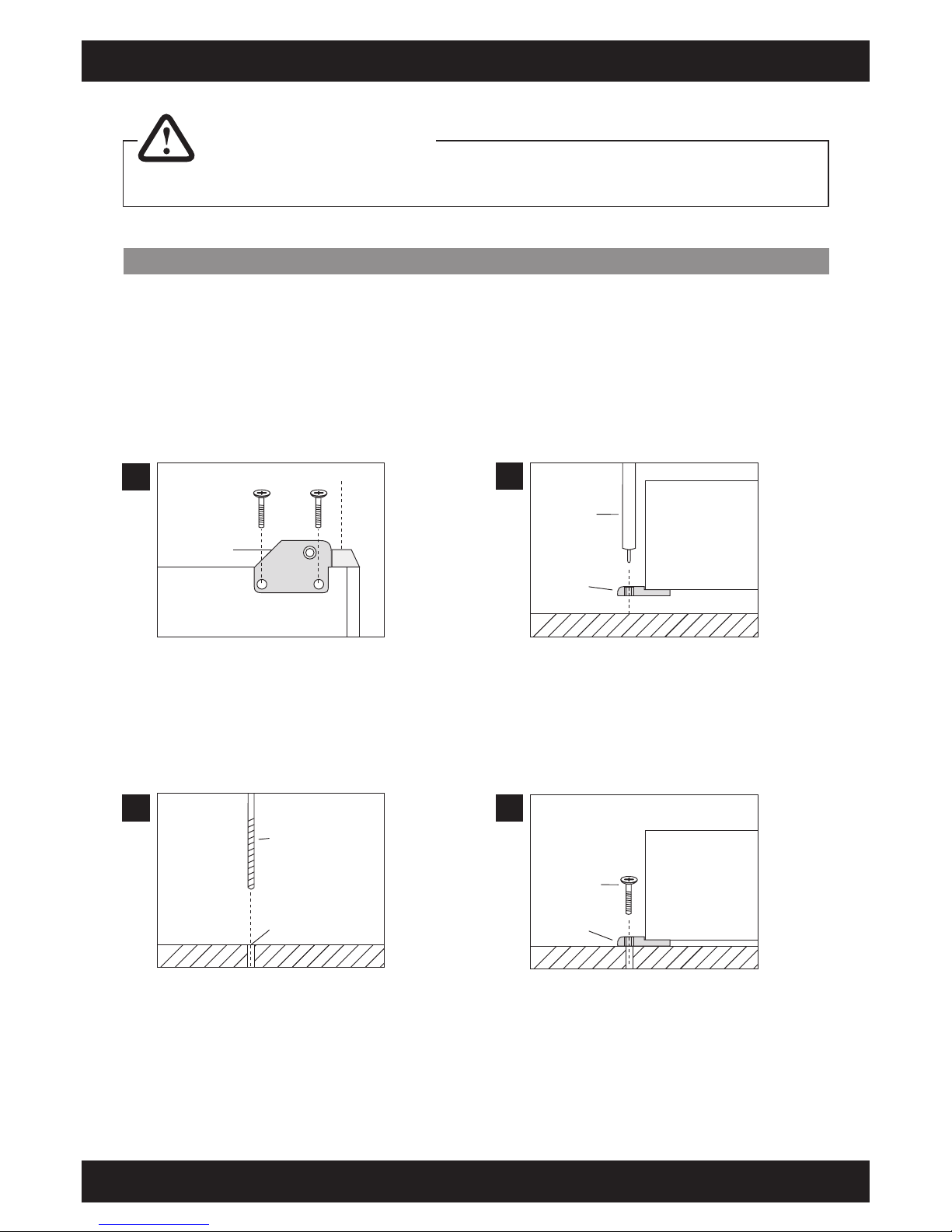

Vor dem Anbringen der Montagehalter können Sie zunächst
die beiden Guss-Endteile an jedem Ende abschrauben.
Montieren Sie dann die 4 beiliegenden Montagehalter an
die Unterseite des Verstärkers mit den beiliegenden
Schrauben und achten Sie darauf, dass die angewinkelte
Seite des Montagehalters nach innen zeigt. Die vorgebohrten
Gewindelöcher für die Montagehalter finden Sie jeweils an
den vier Ecken des Verstärkers.
Halten Sie den Verstärker mit den vier angeschraubten
Montagehaltern an die gewünschte Einbaustelle im
Fahrzeug. Markieren Sie die vier Bohrlöcher mit einem
geeigneten Stift oder Körner durch die vorgesehenen Löcher
der Montagehalter. Achten Sie darauf, dass ausreichend
Platz für die Installation der Kabel vorhanden ist und diese
nicht geknickt werden sowie eine ausreichende
Zugentlastung gewährleistet ist.
Legen Sie dann den Verstärker beiseite und bohren dann
die Löcher für die Fixierschrauben an den zuvor markierten
Punkten. Vergewissern Sie sich zuvor, dass keine Kabel,
Leitungen und andere Komponenten des Fahrzeugs beim
Bohren beschädigt werden. Alternativ können Sie auch (je
nach Untergrund) selbstschneidende Gewindeschrauben
verwenden.
Halten Sie dann den Verstärker wieder an die zuvor gewählte
Position und verschrauben dann den Verstärker an den
vier noch freien Öffnungen der Montagehalter mit
geeigneten Schrauben an den zuvor gebohrten Bohrlöchern
am Fahrzeug. Achten Sie darauf, dass der verschraubte
Verstärker fest sitzt und sich während der Fahrt nicht
losvibriert. Dannach bringen Sie die evtl. zuvor entfernten
Guss-Endteile wieder an.
Guss-Endteil
Verstärker
Montage-
halter
Fahrzeug
Fixier-
schrauben
Verstärker
4 x
Fahrzeug
Bohrer
Markierung
4 x
4 x
4 x

INSTALLATIONSHINWEISE
5
MASSEANSCHLUSS (GND)
Verbinden Sie die GND-Klemme des Verstärkers mit einem geeigneten Massepunkt am Fahrzeugchassis. Das Massekabel sollte
möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass
dieser Punkt eine sichere elektrische Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die Masseleitung
von der Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes
Massekabel (mind. 25 qmm). Der Querschnitt sollte dabei genauso groß wie bei der Plusleitung gewählt werden.
EINSCHALTLEITUNG (REM)
Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) oder die Steuerleitung (REM) des Steuergerätes (Autoradio)
mit dem Remote-Anschluss des Verstärkers. Für die Verbindung zwischen dem Remote-Anschluss des Verstärkers und dem
Steuergerät ist ein Kabel mit einem Querschnitt von 0.5 qmm ausreichend. Dadurch schaltet sich der Verstärker beim Einschalten
des Autoradios automatisch mit ein oder wieder aus.
BATTERIEANSCHLUSS (BATT+12V)
Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein
ausreichend dimensioniertes Stromkabel (mind. 25 qmm) und installieren Sie eine zusätzliche Kabelsicherung. Die Sicherung
sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen
unter 30 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten ein.
GERÄTESICHERUNG (FUSE)
Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung.
BELEUCHTUNG DES LOGOS (LOGO BADGE)
Mit diesem Tastschalter kann gewählt werden, ob das Logo auf der Oberseite blau oder weiß beleuchtet wird. Beachten Sie dazu
eventuelle Richtlinien der Straßenverkehrszulassungsordnung (StVZO.)
ELEKTRISCHE ANSCHLÜSSE
1
2
3
Verlegen der Cinch/RCA Audiokabel und Stromversorgung
Bei der Installation des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang
des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel
möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte
Installation, d.h. eine Installation des Stromkabels im linken Kabelschacht und des Audiokabels im rechten
Kabelschacht oder umgekehrt. Damit wird das Übersprechen von Störungen auf das Audio-Signal verringert.
Dieses gilt ebenfalls für das Verbindungskabel der Kabel-Fernbedienung, dieses Kabel sollte nicht auf der
Seite der Stromversorgungsleitung verlegt werden, sondern zusammen mit dem Audiokabel.
HINWEIS!
4
VOR DEM ANSCHLIESSEN
Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen
ausreichenden Kabelquerschnitt (mind. 25 qmm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und
entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach
der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder
Störgeräusche sowie Verzerrungen zur Folge haben.
3 541 2
5

AXi5005
6
FUNKTIONEN UND BEDIENELEMENTE
1
3Der REMOTE-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Bass-Fernbedienung (Bass-Remote).
Mit der optionalen Bass-Fernbedienung kann der Bass-Pegel z.B. vom Fahrersitz aus eingestellt werden. Verwenden Sie nur die
mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
1
2 4
53
5Der CH5 LOW PASS-Regler (Tiefpassfilter) bestimmt die Begrenzung des Frequenzgangs auf dem Subwoofer-Kanals nach
oben. Die Trennfrequenz ist stufenlos regelbar von 30 Hz bis 150 Hz.
7Der CH5 SUB SONIC-Regler (Subsonicfilter) trennt die ultratiefen und nicht hörbaren Frequenzen des Audiosignals auf dem
Subwoofer-Kanal nach unten ab, damit der Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz kann
zwischen 15 und 40 Hz eingestellt werden und ist je nach Größe des Subwoofers zu bestimmen.
ACHTUNG: Ist dieser höher als der LOWPASS-Regler eingestellt, ist ggf. im Modus BP kein Audiosignal zu hören.
8Der CH3/4 HI PASS-Regler (Hochpassfilter) bestimmt die Begrenzung des Frequenzgangs auf Kanal 3/4 nach unten.
Die Trennfrequenz ist stufenlos regelbar von 15 Hz bis 4000 Hz.
9Der CH5 BASS BOOST-Regler bestimmt die Bassanhebung auf dem Subwoofer-Kanal stufenlos von 0dB bis +12dB.
POWER/PROTECT
Leuchtet die POWER LED so ist der Verstärker betriebsbereit.
Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG.
Die LINE INPUT-Cincheingänge zur Ansteuerung mittels Cinch-Kabel mit dem Steuergerät verbinden.
Beachten Sie dazu die Hinweise unter Abschnitt 15.
1
2Der CH1/2 X-OVER-Schalter (Frequenzweichenschalter) selektiert die gewünschte Betriebsart von Kanal 1/2:
HP: Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar durch den HI PASS - Regler).
FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt).
Mit dem INPUT MODE-Schalter können Sie wählen, ob Sie den Verstärker mit einem Paar Cinch-Kabel (Schalterstellung 2CH),
mit zwei Paar Cinch-Kabel (Schalterstellung 4CH) oder mit drei Paar Cinch-Kabel (Schalterstellung 5CH) ansteuern möchten.
Der CH3/4 LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts) an
Kanal 3/4. Der Regelbereich liegt zwischen 6 und 0.2 Volt.
12610
1
814
7 9 11 13 15
13
15
14
Der CH3/4 BAND PASS-Regler (Bandpassfilter) bestimmt die Begrenzung des Frequenzgangs an Kanal 3/4 nach oben.
Die Trennfrequenz ist stufenlos von 50 Hz bis 4000 Hz regelbar .
12
Der CH5 LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts) des
Subwoofers-Kanals. Der Regelbereich liegt zwischen 6 und 0.2 Volt.
11
Der CH3/4 X-OVER-Schalter (Frequenzweichenschalter) selektiert die gewünschte Betriebsart von Kanal 3/4:
HP: Hochpass-Modus (Frequenz wird nach unten begrenzt, regelbar durch den HI PASS - Regler).
FULL: Vollbereich-Modus (gesamter Frequenzbereich wird verstärkt).
BP: Bandpass-Modus (Der HI PASS-Regler begrenzt die Frequenz nach unten und der Regler BAND PASS nach oben.)
10
Der CH1/2 LEVEL-Regler bestimmt die Eingangsempfindlichkeit (Anpassung an das Ausgangssignal des Steuergeräts) an
Kanal 1/2. Der Regelbereich liegt zwischen 6 und 0.2 Volt.
6
4Der CH1/2 HI PASS-Regler (Hochpassfilter) bestimmt die Begrenzung des Frequenzgangs auf Kanal 1/2 nach unten.
Die Trennfrequenz ist stufenlos regelbar von 15 Hz bis 4000 Hz.

VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen (LINE INPUT) des Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln. Falls Ihr Steuergerät über einen separaten Subwoofer-Ausgang verfügt, sollten Sie
diesen zum Ansteuern des Subwoofer-Kanals (CH5) benutzen.
• Verbinden Sie die Front- und Hecklautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen des Verstärkers
• (SPEAKER OUTPUT) + CH1 - und + CH2 - und + CH3 - und + CH4 -, sowie den Subwoofer mit + SUB OUTPUT CH5 -.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz an Kanal CH1/2 und CH3/4 jeweils 2 Ohm nicht unterschreitet.
Am Subwoofer-Kanal CH5 darf die Gesamtimpedanz 1 Ohm nicht unterschritten werden. Zu niedrige Gesamtimpedanz
resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
INPUT MODE-SCHALTER
• Der Eingangswahlschalter INPUT MODE sollte sich in diesem Betriebsmodus auf Schalterstellung 5CH befinden.
Sollte Ihr Steuergerät nur zwei Paar Cinch-Ausgänge haben, schliessen Sie diese an LINE INPUT CH 1 und CH 2 und
LINE INPUT CH 3 und CH 4 an und bringen den INPUT MODE Schalter in die Stellung 4CH.
Möchten Sie nur ein Paar Cinch-Ausgänge anschließen, schliessen Sie diese an LINE INPUT CH 1 und CH 2 an und
bringen den INPUT MODE Schalter in die Stellung 2CH.
WEICHENKONFIGURATION CH1/2 & CH3/4
• Bei größeren Lautsprechersystemen (ab 20cm) können Sie die Vollbereichs-Stellung (FULL) wählen.
• Bei kleineren Lautsprechersystemen (8.7cm - 16cm) sollten Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch
zu tiefe Frequenzen zerstört werden. Die Trennfrequenz sollte bei 60Hz - 150Hz, je nach Größe des Systems liegen und ist über den
HI PASS-Regler einstellbar. Der LOW PASS-Regler von CH3/4 ist in dieser Konfiguration ohne Funktion.
PEGEL-REGLER CH1/2 & CH3/4 & CH5
• Drehen Sie den Regler LEVEL gegen den Uhrzeigersinn auf die 6 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Regler LEVEL im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.
• Drehen Sie den Regler LEVEL nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
BASS BOOST CH5
• Der Regler BASS BOOST erlaubt eine stufenlose Bassanhebung von 0dB bis +12dB.
Hinweis! Benutzen Sie diesen Regler mit Bedacht.
LOW PASS CH5
• Der Regler LOW PASS dient zur Einstellung der Trennfrequenz, die je nach Größe des Subwoofers zwischen 60Hz und 100Hz liegen sollte.
BASS-FERNBEDIENUNG CH5
• Die beiliegende Bass-Fernbedienung ermöglicht bei Bedarf die Regelung der Bass-Lautstärke auf am Subwoofer-Kanal (CH5)
z.B. vom Fahrersitz aus. Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
AXi5005
7
ANSCHLUSSBEISPIEL: 5-Kanal-Modus mit Front- und Hecksystem und Subwoofer
Stereo Cinch-Audiokabel (FL/FR, RL/RR, SL/SR)
vom Steuergerät mit LINE INPUT CH1 / CH2,
CH3 / CH4 und CH5 des Verstärkers verbinden
Lautsprecher
hinten / links
2 – 8 Ohm
Lautsprecher
hinten / rechts
2 – 8 Ohm
FR FL
RL RR
Lautsprecher
vorne / links
2 – 8 Ohm
Lautsprecher
vorne / rechts
2 – 8 Ohm
Subwoofer 1 – 8 Ohm
SL SR
Bass-Fernbedienung*
mittels beiliegendem
Kabel mit dem Anschluss
am Verstärker verbinden
(REMOTE)
* optional

VERKABELUNG
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cinch-Eingängen CH1/2 (LINE INPUT) des Verstärkers mittels
geeigneten hochwertigen Cinch-Audiokabeln.
• Verbinden Sie die Hochtöner mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT
+ 1CH - und + 2CH-) des Verstärkers. Die Gesamtimpedanz darf pro Lautsprecher 2 Ohm nicht unterschreiten.
• Verbinden Sie die Tief-/Mittelton-Lautsprecher mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT
+ 3CH - und + 4CH-) des Verstärkers. Die Gesamtimpedanz darf pro Lautsprecher 2 Ohm nicht unterschreiten.
• Verbinden Sie den Subwoofer mittels geeignetem Kabel mit den Lautsprecher-Ausgängen (+ SUB OUTPUT 5CH -)
des Verstärkers. Die Gesamtimpedanz des Subwoofers darf 1 Ohm nicht unterschreiten. Zu niedrige Gesamtimpedanz
resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge und kann unter Umständen die Lautsprecher beschädigen.
INPUT MODE-SCHALTER
• Der Eingangswahlschalter INPUT MODE muß sich in diesem Betriebsmodus auf Schalterstellung 2CH befinden.
WEICHENKONFIGURATION CH1/2 (Hochton)
• Hier müssen Sie die Hochpass-Stellung (HP) wählen, damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die
Trennfrequenz sollte, je nach Größe der Hochtöner, zwischen 2500Hz und 4000Hz liegen, und ist über den HI PASS-Regler einstellbar.
ACHTUNG WICHTIGER HINWEIS: Betreiben Sie die Hochtöner unter keinen Umständen im Vollbereichbetrieb (FULL), bzw. geben
Sie kein Musiksignal ohne Prüfung der korrekten EInstellungen wieder. Drehen Sie vor Inbetriebnahme zunächst den Pegel-Regler
LEVEL auf die 6V-Position, dann stellen Sie den Schalter X-OVER CH1/2 auf die Position HP und drehen den Regler HIGH PASS
ganz nach rechts auf die 4kHz-Stellung. Die Hochtöner können ohne eine korrekt eingestellte Frequenzweiche bereits durch einen
sehr geringen Lautstärkepegel irreparabel beschädigt werden.
WEICHENKONFIGURATION CH3/4 (Tief-/Mittelton)
• Hier müssen Sie die Bandpass-Stellung (BP) wählen, damit die Lautsprecher nicht durch zu tiefe Frequenzen zerstört werden. Die untere
Trennfrequenz sollte zwischen 60Hz und 150Hz liegen und ist über den HI PASS-Regler (HP) einstellbar. Die obere Trennfrequenz sollte,
je nach Größe der Tief-/Mitteltöner, zwischen 1800Hz und 3800Hz liegen und ist über den BAND PASS-Regler einstellbar.
PEGEL-REGLER CH1/2 & CH3/4 & CH5
• Wie auf Seite 7 beschrieben.
LOW PASS CH5
• Der Regler LOW PASS dient zur Einstellung der Trennfrequenz, die je nach Größe des Subwoofers zwischen 60Hz und 100Hz liegen sollte.
BASS BOOST CH5
• Der Regler BASS BOOST erlaubt eine stufenlose Bassanhebung von 0dB bis +12dB auf dem Subwoofer-Kanal (CH5).
Hinweis! Benutzen Sie diesen Regler mit Bedacht.
BASS-FERNBEDIENUNG CH5
• Die beiliegende Bass-Fernbedienung ermöglicht bei Bedarf die Regelung der Bass-Lautstärke auf am Subwoofer-Kanal (CH5)
z.B. vom Fahrersitz aus. Verwenden Sie nur die mitgelieferte Bass-Fernbedienung sowie das dazugehörende Kabel.
AXi5005
8
ANSCHLUSSBEISPIEL: 2-Wege-Aktiv-System und Subwoofer
Stereo Cinch-Audiokabel vom Steuergerät
(Radio) mit LINE INPUT CH1 / CH2 des
Verstärkers verbinden
Tief-/Mittelton-
Lautsprecher L
2 – 8 Ohm
Tief-/Mittelton-
Lautsprecher R
2 – 8 Ohm
L R
Hochtöner L
2 – 8 Ohm Hochtöner R
2 – 8 Ohm
Subwoofer 1 – 8 Ohm
Bass-Fernbedienung*
mittels beiliegendem
Kabel mit dem Anschluss
am Verstärker verbinden
(REMOTE)
* optional

EINSTELLBEREICHE DER FILTER
9
LEVEL
HI PASS 1 (CH1/2)
LOW PASS (CH5)
BASS BOOST (CH5)
6 V
5,5 V
1,1 V
0,3 V
0,2 V
15 Hz
16 Hz
93 Hz
754 kHz
4000 Hz
30 Hz
36 Hz
104 Hz
160 Hz
150 Hz
0 dB
0,3 dB
5 dB
11 dB
12 dB
HI PASS 2 (CH3/4)
15 Hz
16 Hz
97 Hz
715 Hz
4000 Hz
BAND PASS (CH3/4)
50 Hz
60 Hz
344 Hz
1670 Hz
4000 Hz

10
TECHNISCHE DATEN
MODELL
KANÄLE
SCHALTUNGSPRINZIP
AUSGANGSLEISTUNG RMS 13,8 V
Kanal 1-4
Kanal 5 (Subwooferkanal)
AUSGANGSLEISTUNG MAX. 13,8 V
Kanal 1-4
Kanal 5 (Subwooferkanal)
Frequenzgang –3dB
Dämpfungsfaktor
Signal-Rauschabstand
Kanaltrennung
Klirrfaktor (THD&N)
Eingangsempfindlichkeit
Eingangsimpedanz
CH 1 & CH 2
Weichenmodus
Variable Hochpassweiche
CH 3 & CH 4
Weichenmodus
Variable Hochpassweiche
Variabler Bandpass
CH 5
Variable Tiefpassweiche
Variabler Subsonic Filter
Bassanhebung
Bass-Fernbedienung
Input Mode-Schalter
Sicherungswert
Abmessungen
Breite & Höhe
Länge (Länge total)
AXi5005
5
Kanal 1-4 CLASS A/B Analog
Kanal 5 CLASS D Digital
4 x 75 / 125 Watt an 4 / 2 Ohm
1 x 250 / 450 / 650 Watt an 4 / 2 / 1 Ohm
4 x 150 / 250 Watt an 4 / 2 Ohm
1 x 500 / 900 / 1300 Watt an 4 / 2 / 1 Ohm
10Hz - 30 kHz
> 200
> 95 dB
> 60 dB
0,05%
6 - 0.2 V
> 47 kOhm
HP - Full
15 - 4000 Hz
HP - Full - BP
15 - 4000 Hz
50 - 4000 Hz
30 - 150 Hz
15 - 40 Hz
0 - 12 dB @ 45 Hz
•
2CH / 4CH / 5CH
1 x 100 A
260 x 60 mm
420 (450)
Technische Änderungen und Irrtümer vorbehalten!
Für Schäden am Fahrzeug oder Gerätedefekte, hervorgerufen durch Bedienungsfehler des Geräts, können wir keine Haftung
übernehmen.
Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke
aufgezeichnet wird.
Alle HiFonics Verstärker sind mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen
innerhalb der Europäischen Union (EU) zertifiziert.
GARANTIEHINWEIS
Die Garantieleistung entspricht der gesetzlichen Regelung. Von der Garantieleistung ausgeschlossen sind Defekte und Schäden,
die durch Überlastung, unsachgemäße Behandlung oder durch die Teilnahme an Wettbewerben entstanden sind. Retournieren
Sie das defekte Produkt nur mit einem gültigen Kaufbeleg und einer detaillierten Fehlerbeschreibung.

11
Fehler: keine Funktion
Ursache: Lösung:
1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung
3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung
4. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Sicherungen austauschen
Fehler: kein Ton aus Lautsprecher, aber Power LED leuchtet
Ursache: Lösung:
1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen. Erneute Überprüfung
2. Die Lautsprecherkabel oder Cinchkabel sind defekt. Kabel ersetzen
3. Die Lautsprecher sind defekt. Lautsprecher ersetzen
4. High Pass Regler (Subsonic Modus) in Betriebsart LP/BP bzw. an CH5 zu hoch eingestellt. Regler runterdrehen
5. Kein Signal vom Steuergerät (Radio) Steuergerät-Einstellungen prüfen
Fehler: Ein bzw. mehrere Kanäle/Regler ohne Funktion / fehlerhaftes Stereobild
Ursache: Lösung:
1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position. Auf Nullwert stellen
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst. Erneute Überprüfung
3. Die Lautsprecher sind defekt. Lautsprecher ersetzen
4. High Pass Regler in Betriebsart LP/BP zu hoch eingestellt. Regler runterdrehen
Fehler: Verzerrungen aus Lautsprecher
Ursache: Lösung:
1. Die Lautsprecher sind überlastet. Pegel niedriger einstellen
Pegel am Steuergerät niedriger einstellen
Loudness am Steuergerät abschalten
Bass EQ am Steuergerät neu einstellen
Fehler: Keine Bässe bzw. kein Stereo-Sound
Ursache: Lösung:
1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden. Erneuter korrekter Anschluss
2. Die Cinchkabel sind lose, falsch angeschlossen oder beschädigt/defekt. Erneuter korrekter Anschluss oder ersetzen
Fehler: Verstärker schaltet in den Schutz-Modus (rote Protect-LED leuchtet)
Ursache: Lösung:
1. Kurzschluss an den Lautsprechern bzw. Kabeln. Erneuter korrekter Anschluss
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher. Andere höhere Impedanz wählen
Neue Lautsprecheranordnung wählen
3. Mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers. Anderer Einbauort wählen
Für Luftzufuhr sorgen
4. Überlastung durch Strommangel (zu dünne Kabelquerschnitte bei den Stromkabeln). Größerer Kabelquerschnitt installieren
Fehler: Rauschen aus den Lautsprechern
Ursache: Lösung:
1. Die Pegel-Regler am Verstärker sind voll aufgedreht. Pegel niedriger einstellen
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Pegel am Steuergerät niedriger einstellen
3. Die Lautsprecherkabel oder Cinchkabel sind defekt oder beschädigt. Kabel ersetzen
4. Das Rauschen kommt vom Steuergerät. Steuergerät überprüfen lassen
FEHLERBEHEBUNG

12
FEHLERBEHEBUNG
SCHUTZ-SCHALTUNG
Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss
an den Lautsprechern, aber auch bei zu niederohmigen Betrieb schaltet dieser ab, um größeren Schäden vorzubeugen.
Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.
Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung.
Gehen sie dabei wie auf der vorangegangenen Seite vor.
Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Verstärker wieder in Betrieb genommen werden.
Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit
einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren Fachhändler zu retournieren.
ACHTUNG: Öffnen Sie keinesfalls den Verstärker und versuchen diesen selbst zu reparieren, dies hat einen
Garantieverlust zur Folge. Diese Reparaturmaßnahmen sollten nur von geschulten Technikern durchgeführt werden.
HINWEIS!
STÖRUNGEN / INTERFERENZEN
Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und
Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere
elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können
durch korrektes und sorgfältiges Verkabeln vermieden werden.
Hier finden Sie dazu einige Hilfestellungen:
1. Benutzen Sie nur mehrfach abgeschirmte hochwertige Cinch Audiokabel für die Anschlüsse zwischen Verstärker
und Steuergerät. Eine brauchbare Alternative sind im Zubehörhandel erhältliche Entstörmaßnahmen.Verwenden
Sie möglichst keine Entstörfilter, welche die Masse am Cinch/RCA-Audiokabel auftrennen.
2. Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso
zu jedem anderen Kabel im Fahrzeug. Benutzen Sie dazu die verschiedenen Kabelkanäle des Fahrzeugs. Sollte
diese nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen.
Die Cinch Audiokabel sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung des
Steuergeräts (Remote) kann zusammen mit dem Cinch Audiokabel verlegt werden.
3. Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer sternförmigen
Anordnung verlegen. Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der
Batterie ermitteln. Messen Sie mit einem Multi-Meter die Spannung der Fahrzeug-Batterie. Sie sollten diese Messung
bei eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.
Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-Terminal (+12V) des
Verstärkers vergleichen. Wenn die gemessenen Spannungen nur geringfügig voneinander abweichen, haben Sie
den richtigen Masse-Punkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen.
4. Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete oder
hochwertig vernickelte Kabelschuhe sind korrosionsfrei und haben einen geringeren Kontakt-Widerstand.
HINWEIS!

TABLE OF CONTENT
13
SAFETY INSTRUCTIONS
INSTALLATION INSTRUCTIONS
AXi5005
Features and operational controls
Interconnection example: 5-Channel-Mode with Front- and Rear-System and Subwoofer
Interconnection example: 2-Way-Active-System and Subwoofer
FILTER SETTING RANGE
SPECIFICATIONS & WARRANTY DISCLAIMER
TROUBLE SHOOTING
14
15
17
17
18
19
21
20
22
21
23
22
VERY IMPORTANT ADVICE FOR THE INSTALLATION AND OPERATION IN NEWER VEHICLES!
In vehicles with a newer year of manufacturing (since approx. 2002), normally computer controlled diagnosis- and controlling systems
are applied - like CAN-BUS or MOST-BUS interfaces. By the installation of a car audio amplifier, a new appliance will be added to
the 12V on-board electrical system. Under several circumstances this can cause error messages or disturbs the internal diagnosis
system, caused by high stress peaks and a higher power consumption. Depending on car model and manufacturer, the driving
safety or important security systems like airbags, ESC etc. can be disturbed.
If you plan to operate the amplifier in a vehicle like described above, please follow these instructions:
• Admit the installation only by a skilled specialist, best by a service company, which is specialized on the maintenance
and repairing your vehicle, which is familiar with the electrical on-board system.
• After the installation, a computer based diagnosis of the on-board system by your service company must be made, to
detect possible malfunctions or error messages.
•If the on-board system is disturbed by the installation of the amplifier, the use of a car audio power capacitor can stabilize
the electrical on-board system and ensure a proper and stable operation.
• The best solution is the integration of an additional 12 V electrical system for the sound system, which operates
independently via an own battery supply.
CONSULT YOUR CAR SPECIALIZED COMPANY!
REFERENCE NOTE!
PLEASE KEEP THIS MANUAL FOR LATER PURPOSES!
This symbol adverts you an important reference note on the following pages. Follow these reference
notes, otherwise a damage of the device or the vehicle can be caused. Furthermore serious injuries
may be caused by not following these reference notes.

SAFETY INSTRUCTIONS
14
PLEASE NOTE THE FOLLOWING INSTRUCTIONS BEFORE THE USE
THE PURCHASED DEVICE IS ONLY SUITABLE FOR THE
OPERATION WITH THE 12V ON-BOARD ELECTRICAL SY-
STEM OF A VEHICLE. Otherwise, the risk of injury, fire hazard
and electric shock consists
.
PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND-
SYSTEM, WHICH CAN DISTRACT YOU FROM A SAFE DRI-
VING. Please don't make any settings, which demand a longer
attention. Wait until you have stopped the vehicle on a safe place.
Otherwise, the risk of accident consists.
ADJUST THE SOUND VOLUME TO AN APPROPRIATE LEVEL,
THAT YOU ARE STILL ABLE TO HEAR EXTERIOR NOISES
WHILE DRIVING. High performance sound systems in vehicles
may generate the acoustic pressure of a live concert. The perma-
nent listening to extreme loud music may cause the loss of your
hearing abilities. The hearing of extreme loud music while driving
may derogate your cognition of warning signals in the traffic. In
the interests of the common safeness, we suggest to drive with
a lower sound volume. Otherwise the risk of accident consists.
DO NOT COVER COOLING VENTS AND HEATSINKS. Otherwise
this may cause heat accumulation in the device and fire hazard
consists.
DO NOT OPEN THE DEVICE. Otherwise fire hazard, risk of injury
and electric shock consists. This also can cause a loss of the
warranty.
REPLACE FUSES ONLY WITH A FUSE WITH THE SAME
RATING. Otherwise fire hazard and risk of electric shock consists.
DO NOT USE THE DEVICE ANY LONGER, IF A MALFUNCTION,
WHICH REMAINS UNREMEDIED. Attend in this case the chapter
TROUBLE SHOOTING. Otherwise there is a risk of injuries or
the damage of the device. Commit the device to an authorized
retailer.
THE INSTALLATION OF A POWER CAPACITOR WITH SUF-
FICIENT CAPACITY IS RECOMMENDED. High performance
amplifiers cause high potential voltage drops and need higher
power consumption at loud volume levels. To relieve the vehicle’s
on-board system, it is recommended to install a power capacitor
between the battery and the device, which works as buffer. Consult
your car audio retailer for the appropriate capacity.
INTERCONNECTION AND INSTALLATION SHOULD BE AC-
COMPLISHED BY SKILLED STAFF ONLY. The interconnection
and installation of this device demands technical aptitude and
experience. For your own safeness, commit the interconnection
and installation to your car audio retailer, where you have purchased
the device.
DISCONNECT THE GROUND CONNECTION FROM THE
VEHICLE’S BATTERY BEFORE INSTALLATION. Before you
start with the installation of the sound system, disconnect by any
means the ground supply wire from the battery, to avoid any risk
of electric shock and short circuits.
CHOOSE AN APPROPRIATE LOCATION FOR THE INSTAL-
LATION OF THE DEVICE. Look for a appropriate location for the
device, which ensures a sufficient air circulation. The best places
are spare wheel cavities, and open spaces in the trunk area. Less
suitable are storage spaces behind the side coverings or under
the car seats.
DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT
WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install
the device at a location, where it will be protected from high
humidity and dust. If humidity and dust attain inside the device,
malfunctions may be caused.
MOUNT THE DEVICE AND OTHER COMPONENTS OF THE
SOUND SYSTEM SUFFICIENTLY. Otherwise the device and
components may get loose and act as dangerous objects, which
could cause serious harm and damages in the passenger room.
ATTEND NOT TO DAMAGE COMPONENTS, WIRES AND
CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING
HOLES. If you drill the mounting holes for the installation into the
vehicle’s chassis, ensure by any means, not to damage, block or
tangent the fuel pipe, the gas tank, other wires or electrical cables.
ENSURE CORRECT CONNECTION OF ALL TERMINALS. Faulty
connections may could cause fire hazard and lead to damages
of the device.
DO NOT INSTALL AUDIO CABLES AND POWER SUPPLY
WIRES TOGETHER. Attend while installation not to lead the audio
cables between the headunit and the amplifier together with the
power supply wires on the same side of the vehicle. The best is
a areal separated installation in the left and right cable channel
of the vehicle. Therewith a overlap of interferences on the audio
signal will be avoided. This stands also for the equipped bass-
remote wire, which should be installed not together with the power
supply wires, but rather with the audio signal cables.
ENSURE THAT CABLES MAY NOT CAUGHT UP IN CLOSE-
BY OBJECTS. Install all the wires and cables like described on
the following pages, therewith these may not hinder the driver.
Cables and wires which are installed close-by the steering wheel,
gear lever or the brake pedal, may caught up and cause highly
dangerous situations.
DO NOT SPLICE ELECTRICAL WIRES. The electrical wires
should not be bared, to provide power supply to other devices.
Otherwise the load capacity of the wire may get overloaded.
Please use an appropriate distribution block. Otherwise fire hazard
and risk of electric shock consists.
DO NOT USE BOLTS AND SCREW NUTS OF THE BRAKE
SYSTEM AS GROUND POINT. Never use for the installation or
the ground point bolts and screw-nuts of the brake system, steering
system or other security-relevant components. Otherwise fire
hazard consists or the driving safety will be derogated.
ENSURE NOT TO BEND OR SQUEEZE CABLES AND WIRES
BY SHARP OBJECTS. Do not install cables and wires not close-
by movable objects like the seat rail or may be bended or harmed
by sharp and barbed edges. If you lead a wire or cable through
the hole in a metal sheet, protect the insulation with a rubber
grommet.
KEEP AWAY SMALL PARTS AND JACKS FROM CHILDREN.
If objects like these will be swallowed, a risk of serious injuries
consists. Consult promtply a medical doctor, if a child swallowed
a small object.

Before you start with the installation of the sound system, disconnect by any means the GROUND connection
wire from the battery, to avoid any risk of electric shock and short circuits.
REFERENCE NOTE
INSTALLATION INSTRUCTION
15
MECHANICAL INSTALLATION
Amplifier
Mounting
bracket
Mounting
bracket
Vehicle
2
1
43
Pen or
peening
tool
Castpart
Amplifier
Mounting
bracket
Vehicle
Mounting
screws
Amplifier
4 x
Vehicle
Drill
Marking
4 x
4 x
4 x
Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like.
Ensure that chosen location provide sufficient air circulation for the amplifier. Do not mount the device into small or sealed spaces without
air circulation near by heat dispersing parts or electrical parts of the vehicle.
Do not mount the amplifier on top of a subwooferbox or any other vibrating parts, thereby parts in the inside of the amplifier may get loosen.
The wires and cables of power supply and the audio signal must be as short as possible, to avoid any losses and interferences.
Before mounting the brackets you can remove the castparts
on each end. Then install the 4 supplied mounting brackets
on the bottom side of the amplifier with the supplied screws.
Ensure that the angled side of the brackets are pointed to
the inner side. The pre-drilled screw holes are located on
each corner of the amplifier.
Uphold the amplifier with the mounted brackets to the
chosen mounting location in the vehicle. Then mark the
four drill holes with a appropriate pen or peening tool and
lead through the designated holes of the mounting brackets.
Attend that there remains enough space for the installation
of the cables and ensure that they will not be bended and
have sufficient pull relief.
Put the amplifier aside and then drill the holes for the
mounting screws at the before marked locations. Please
ensure not to damage any components of the vehicle while
drilling the holes. Alternatively (depends on the material of
the surface) you can also use self-tapping screws.
Then uphold the amplifier to the chosen position and fix
the screws through the holes of the mounting brackets into
the drilled screwholes. Ensure that the mounted amplifier
is fixed tight and not get loosen. Then mount the maybe
before removed castparts again to the device.

INSTALLATION INSTRUCTION
16
GND
Connect this GROUND terminal with a suitable contact ground point on the vehicle’s chassis. The ground wire must be as short
as possible and must be connected to a blank metallic point at the vehicle’s chassis. Ensure that this ground point has a stable
and safe electric connection to the negative “–”pole of the battery. Check this ground wire from the battery to the ground point if
possible and enforce it, if required. Use a ground wire with a sufficient cross section (at least 25 mm2) and the same size like the
plus (+12V) power supply wire.
REM
Connect the turn-on signal (e.g. automatic antenna) or the turn-on remote signal of your headunit with the REM-terminal of the
amplifier. Use therefor a suitable cable with a sufficient cross section (0,5 mm2). Thereby the amplifier will turn on or off automatically
with your headunit.
BATT+12V
Connect the BATT+12V-terminal with the +12V pole of the vehicle’s battery. Use therefor a suitable cable with a sufficient cross
section (min. 25 mm2) and install a additional in-line fuse. For safety reasons the distance between the fuseblock and the battery
must be shorter than 30 cm. Do not install the fuse into the fuseblock until the installation is accomplished.
FUSE
The inserted fuses protect the amplifier from shorts and capacity overload.
LOGO BADGE
With this switch you can choose between white or blue illumination of the upper logo badge.
Always follow the guidelines of your national road traffic regulations.
ELECTRICAL INTERCONNECTION
1
2
3
4
BEFORE THE CONNECTION
Appropriate wiring kits for professional installations of a sound system are available in car audio retailer stores. Please ensure the sufficient
profile section of at least 25 mm2, the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit. Clean
and remove rust-streaked and oxidized areas on the contact points of the battery and the ground connection. Make sure that all screws
are fixed tight after the installation, because loosely connections may cause malfunctions, insufficient power supply or interferences.
5
Installation of RCA/Audio signal cables and power supply.
Please install if possible the audio cables from the headunit and the amplifier not together with the power
supply wires on the same side of the vehicle. The best is an areal separated installation in the left and right
cable channel of the vehicle. This avoids an overlap of interferences on the audio signal. This also applies
for the supplied bass-remote connection, which should not be installed together with the power supply
wires. It is recommended to use the same side like the audio cables.
REFERENCE NOTE
3 541 2

AXi5005
17
FUNCTIONS AND OPERATIONAL CONTROLS
1
3The REMOTE port is for the cable of the enclosed bass remote controller and only to use in LP/BP mode. With this bass remote
controller, you are able to adjust the bass level e.g. from the driver’s seat. Please use only the enclosed bass remote controller
and cable.
1
2 4
53
5The LOW PASS CH5 controller adjust the cut-off point of the frequency range of Channel 5 (Subwoofer Channel) to above.
The cut-off frequency is continuously adjustable from 30 Hz to 150 Hz.
7The CH5 SUBSONIC controller cuts off the ultra-deep and low inaudible frequencies of the audio signal from the subwoofer
channel. Hence, the subwoofer is not mechanically and electrically overloaded. The cut-off frequency can can be adjusted from
15 and 40 Hz, depending on the size of the subwoofer.
NOTE: If this controller is set higher than the LOW PASS controller, maybe in the mode BP no audio is hearable.
8The CH3/4 HI PASS controller adjust the cut-off point of the frequency range for Channel 1/2 to below. The cut-off
frequency is continuously adjustable from 15Hz to 4kHz.
9The BASS BOOST CH5 controller adjust the bass boost enhancement continuously from 0dB to +12dB.
POWER/PROTECT
If the POWER LED lights up, the amplifier is ready for operation.
If the PROTECT LED lights up, a malfunction is indicated. Attend in this case the chapter TROUBLE SHOOTING.
The LINE INPUT RCA jacks must be connected with the RCA output jacks of the headunit.
Please check also the notes in section 15 below.
1
2The CH1/2 X-OVER switch selects the required operation mode of the amplifier on Channel 1/2.
Position HP: Highpass mode (The higher frequencies will be eliminated. Adjustable by the HI PASS controller).
Position FULL: Fullrange mode (The whole frequencies will be amplified).
With the INPUT MODE switch you can choose whether you want to drive the amp one pair of RCA cables (position 2CH), with
two pairs of RCA cables (position 4CH) or three pairs of RCA cables (position 5CH).
The LEVEL CH3/4 controller adjust the input sensitivity of the amplifier to align the audio signal of the head unit on Channel
3/4. The input sensitivity is adjustable from 6 to 0.2 Volts.
12610
1
814
7 9 11 13 15
13
15
14
The BANDPASS CH3/4 controller adjust the cut-off point of the frequency range of Channel 3/4 to above. The cut-off
frequency is continuously adjustable from 30 Hz to 150 Hz.
12
The LEVEL CH5 controller adjust the input sensitivity of the amplifier to align the audio signal of the head unit on Channel 5
(Subwoofer Channel). The input sensitivity is adjustable from 6 to 0.2 Volts.
11
The CH3/4 X-OVER switch selects the required operation mode of the amplifier on Channel 3/4.
Position HP: Highpass mode (The higher frequencies will be eliminated. Adjustable by the highpass controller).
Position FULL: Fullrange mode (The whole frequencies will be amplified).
Position BP: Bandpass mode (The HI PASS controller cuts the lower and the BANDPASS controller the higher frequencies.)
10
The LEVEL CH1/2 controller adjust the input sensitivity of the amplifier to align the audio signal of the head unit on Channel 1/2.
The input sensitivity is adjustable from 6 to 0.2 Volts.
6
4The CH1/2 HI PASS controller adjust the cut-off point of the frequency range for Channel 1/2 to below. The cut-off
frequency is continuously adjustable from 15Hz to 4kHz.

CH 3
CH 4
LINE INPUT
CH 1
CH 2
CH 5
LEVEL HI PASS
6V 0.2V 50Hz 150Hz
BASS BOOST LEVEL
0dB 10dB 6V 0.2V
50Hz 4kHz
LOW PASS
30Hz 150Hz
X-OVER
CH 1/2
HP FULL
REMOTE
HI PASS LOW PASS
HP FULL BP
X-OVER
CH 3/4 LEVEL
6V 0.2V250Hz 4kHz
CH 5
POWER
PROTECT
MODE
4 CH 5CH2 CH
SPEAKER OUTPUT
+ –
CH 1 CH 2
+ MONO BRIDGED –
+ – + –
CH 3 CH 4
+ MONO BRIDGED –
+ –
e13
021586
FUSE
LOGO
BADGE
BLUE
WHITE
POWER INPUT
+ –
CH 5
GND BATT +12VREM
INTERCONNECTION
• Connect the RCA lineouts of the headunit with the RCA jacks LINE INPUTS of the amplifier with appropriate high-value RCA
cables. If your headunit is equipped with a separate SUB OUT use this for the CH5 inputs.
• Connect the front speakers with SPEAKER OUTPUT + CH 1 - / + CH 2 -, rear speakers with SPEAKER OUTPUT + 3CH - / + 4CH -
Ensure that the total impedance load of each speaker is not lower than 2 ohms.
• Connect the subwoofer with SUB OUTPUT + CH5 -. Ensure that the total impedance load of the subwoofer is not lower than 1 ohm.
Too low impedance cause high temperature and will shut down the amplifier operation.
• Always ensure the correct polarity of the speakers. The interchange of plus and minus cause total loss of bass playback and could
damage the speakers.
INPUT MODE SWITCH
• Select the 5CH position on the INPUT MODE switch. If there are only two RCA stereo audio cables from the headunit available, connect
the CH1/2 and CH3/4 RCA line inputs and select the 4CH position.
CROSSOVER SETTINGS CH1/2 & CH3/4
• By using bigger speakers (more than 20cm) you can set the X-OVER switch to the FULL position (Full Range Signal).
• By using smaller speakers (8.7cm - 16cm) you must set the X-OVER switch to the HP Position (Highpass Mode) to avoid any damage
by lower frequencies on the speakers. The cut-off frequency is adjustable with the HI PASS controller and should be set between
60Hz to 150Hz, depending on the size of the speakers.
• The LOW PASS Controller from CH3/4 is not in use in this interconnecting example.
LEVEL CONTROLLER CH1/2 & CH3/4 & CH5
• Turn the LEVEL controller of the amplifier to the 6V position.
• Turn the volume controller of the headunit to 80 - 90% of its full setting.
• Turn the LEVEL controller clockwise until you hear some distortion.
• Then turn back the LEVEL controller slightly until you hear a cleaner sound.
BASS BOOST CONTROLLER CH5
• The BASS BOOST controller is continuously adjustable from 0dB bis +12dB.
LOW PASS CONTROLLER CH5
• The LOW PASS controller is for the adjustment of the Cut-Off-Frequency, which should be between 60Hz and 100Hz, depending on
the size of the subwoofer.
BASS REMOTE CH5
• The enclosed BASS REMOTE Controller adjusts if required the bass-level on the subwoofer channel CH5 e.g. from the driver’s seat.
Please use only the enclosed bass remote controller and cable.
AXi5005
18
Connect the stereo RCA output (FL/FR, RL/RR,
SL/SR) of the headunit with LINE INPUTS
CH1/2, CH3/4 and CH5 of the amplifier.
Loudspeaker
rear / left
2 – 8 Ohms
Loudspeaker
rear / right
2 – 8 Ohms
FR FL
RL RR
Loudspeaker
front / left
2 – 8 Ohms
Loudspeaker
front / right
2 – 8 Ohms
Subwoofer
2 – 8 OhmS
SL SR
Interconnection example: 5-Channel-Mode with Front-/Rear-System and Subwoofer
Connect the bass
remote controller* and
the remote terminal on
the amplifier with the
enclosed cable.
* optional

INTERCONNECTION
• Connect the RCA lineouts of the headunit with the RCA jacks LINE INPUT CH1/2 of the amplifier with appropriate high-value RCA
cables.
• Connect the tweeters with SPEAKER OUTPUT + CH1 - / + CH2 -.
Ensure that the total impedance load of each speaker is not lower than 2 ohms.
• Connect the low-/mid-speakers with SPEAKER OUTPUT + CH3 - / + CH4 -.
Ensure that the total impedance load of each speaker is not lower than 2 ohms.
• Connect the subwoofer with SUB OUTPUT + CH5 -. Ensure that the total impedance load of the subwoofer is not lower than 1 ohm.
Too low impedance cause high temperature and will shut down the amplifier operation.
• Always ensure the correct polarity of the speakers. The interchange of plus and minus cause total loss of bass playback and could
damage the speakers.
INPUT MODE SWITCH
• Select the 2CH position on the INPUT MODE switch.
CROSSOVER SETTINGS CH1/2 (Tweeter)
• You must set the X-OVER switch to the HP Position (Highpass Mode) to avoid any damage by lower frequencies on the speakers.
The cut-off frequency is adjustable with the HI PASS controller and should be set between 2500Hz to 4000Hz, depending on the size
of the speakers.
IMPORTANT NOTE:Do not use the tweeter in any circumstances in full range mode (FULL), or do not replay a music signal without
checking the correct settings before. Turn before starting the LEVEL controller to the 6V position, then adjust the X-OVER switch
CH1 / 2 to position HP and set the controller HIGH PASS to the right to the 4 kHz position. The tweeter can be irreparably damaged
by already a very low volume levels without a properly adjusted crossover setting .
CROSSOVER SETTINGS CH3/4 (Low-/Mid-Speaker)
• You must set the X-OVER switch to the BP Position (Bandpass Mode) to avoid any damage by lower frequencies on the speakers.
The lower cut-off frequency is adjustable with the HI PASS controller and should be set between 60Hz to 150Hz. The higher cut-off
frequency is adjustable with the LOW PASS controller and should be set between 1800Hz to 3800Hz, depending on the size of the
speakers.
LEVEL CONTROLLER CH1/2 & CH3/4 & CH5
• Please check page 18.
BASS BOOST CONTROLLER CH5
• The BASS BOOST controller is continuously adjustable from 0dB bis +12dB.
LOW PASS CONTROLLER CH5
• The LOW PASS controller is for the adjustment of the Cut-Off-Frequency, which should be between 60Hz and 100Hz, depending on
the size of the subwoofer.
BASS REMOTE CH5
• The enclosed BASS REMOTE Controller adjusts if required the bass-level on the subwoofer channel CH5 e.g. from the driver’s seat.
Please use only the enclosed bass remote controller and cable.
AXi5005
19
Interconnection example: 2-Way-Active-System and Subwoofer
Connect the stereo RCA output of the headunit
with LINE INPUTS CH1/2 of the amplifier.
Low-/Mid-
Speaker L
2 – 8 Ohms
Low-/Mid-
Speaker R
2 – 8 Ohms
L R
Tweeter L
2 – 8 Ohms Tweeter R
2 – 8 Ohms
Subwoofer 1 – 8 Ohms
Connect the bass
remote controller* and
the remote terminal on
the amplifier with the
enclosed cable.
* optional

FILTER SETTING RANGE
20
LEVEL
HI PASS 1 (CH1/2)
LOW PASS (CH5)
BASS BOOST (CH5)
6 V
5,5 V
1,1 V
0,3 V
0,2 V
15 Hz
16 Hz
93 Hz
754 kHz
4000 Hz
30 Hz
36 Hz
104 Hz
160 Hz
150 Hz
0 dB
0,3 dB
5 dB
11 dB
12 dB
HI PASS 2 (CH3/4)
15 Hz
16 Hz
97 Hz
715 Hz
4000 Hz
BAND PASS (CH3/4)
50 Hz
60 Hz
344 Hz
1670 Hz
4000 Hz
