Audiodesign HIFONICS BRUTUS BX750 User manual

BX1500D MK II • BX1000D MK II
BX750 A/B-CLASS
BEDIENUNGSANLEITUNG
OWNER’S MANUAL

Seite
2
3
3
4
5
6
Inhaltsverzeichnis
Technische Daten.............................................................................................................................
Installationshinweise, Einbau des Verstärkers...............................................................................
Elektrischer Anschluss.....................................................................................................................
Funktionen und Bedienelemente.....................................................................................................
Lautsprecher und Cinchanschluss..................................................................................................
Fehlerbehebung.................................................................................................................................
Wir freuen uns, dass Sie ein Gerät aus der HIFONICS BRUTUS - Baureihe ausgewählt
haben. Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch.
Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und
einwandfreie Funktion über viele Jahre hinweg garantieren.
2
Technische Daten
BX 750 BX 1000D MKII BX 1500D MKII
111
Ausgangsleistung RMS bei 14.4 Volt
Watt an 4 Ohm 200 450 600
Watt an 2 Ohm 375 750 1000
Watt an 1 Ohm 750 1000 1500
Frequenzgang -3dB 10Hz - 30kHz 10Hz - 30kHz 10Hz - 30kHz
Dämpfungsfaktor 250 250 250
Signal-Rauschabstand >95dB >95dB >95dB
Klirrfaktor (THD&N) < 0.08% < 0.08% < 0.08%
Eingangsempfindlichkeit (Cinch Inputs asymmetrisch) 0.2 - 9 Volt 0.2 - 9 Volt 0.2 - 9 Volt
Eingangsimpedanz (Cinch Inputs asymmetrisch) 47 kOhm 47 kOhm 47 kOhm
Eingangsempfindlichkeit (Mini DIN Inputs symmetrisch) 0.04 - 18 Volt 0.04 - 18 Volt 0.04 - 18 Volt
Eingangsimpedanz (Mini DIN Inputs symmetrisch) 20 kOhm 20 kOhm 20 kOhm
Variable Tiefpassweiche - 24dB/Oct 35Hz - 250Hz 35Hz - 250Hz 35Hz - 250Hz
Variabler Subsonic-Filter - 24dB/Oct 15Hz - 35Hz 15Hz - 35Hz 15Hz - 35Hz
Variabler BassBoost bei 45Hz 0dB bis +18dB 0dB bis +18dB 0dB bis +18dB
Variabler Phase-Shift 0° - 180° 0° - 180° 0° - 180°
Cinch-Ausgänge Vollbereich Vollbereich Vollbereich
Bass Fernbedienungs-Einheit inkl. Diagnostic-LED Ja Ja Ja
Gerätesicherung Maxi-Fuse 50 Ampere 60 Ampere 2x 60 Ampere
Abmessungen in mm
Breite x Höhe 264 x 61 264 x 61 264 x 61
270 350 380
Kanäle
Länge
BEDIENUNGSANLEITUNG

3
Installationshinweise
Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer,
Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.
Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht
in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, nicht in der Nähe von wärmeabstrahlenden Teilen oder
elektronischen Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein Bassgehäuse, denn
dadurch können sich die Bauteile im Verstärker los vibrieren und den Verstärker beschädigen.
Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden, um Verluste und Störungen zu
vermeiden.
Elektrischer Anschluss
Batterieanschluss (BATT+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol
der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel
(min. 16qmm für Bx750 und 25qmm für BX1000D MK II/BX1500D MK II) und installieren
Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu gewährleisten,
Möglichst nahe an der Batterie sein.
Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes (Autoradio) mit
dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten des Autoradios automatisch ein.
Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie.
Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt am Fahrzeug-
chassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Ver-
bindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei
der Plusleitung gewählt werden.
Gerätesicherung (FUSE) Die integrierten Stecksicherungen schützen das Gerät vor Kurzschlüssen und Überlastung. Der Wert
ist für Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm bzw. 1 Ohm Betrieb erhöht sich die
Stromaufnahme um ca. 50%, das heißt die Gerätesicherungen müssen eventuell gegen entsprechend höhere Werte
ausgetauscht werden.

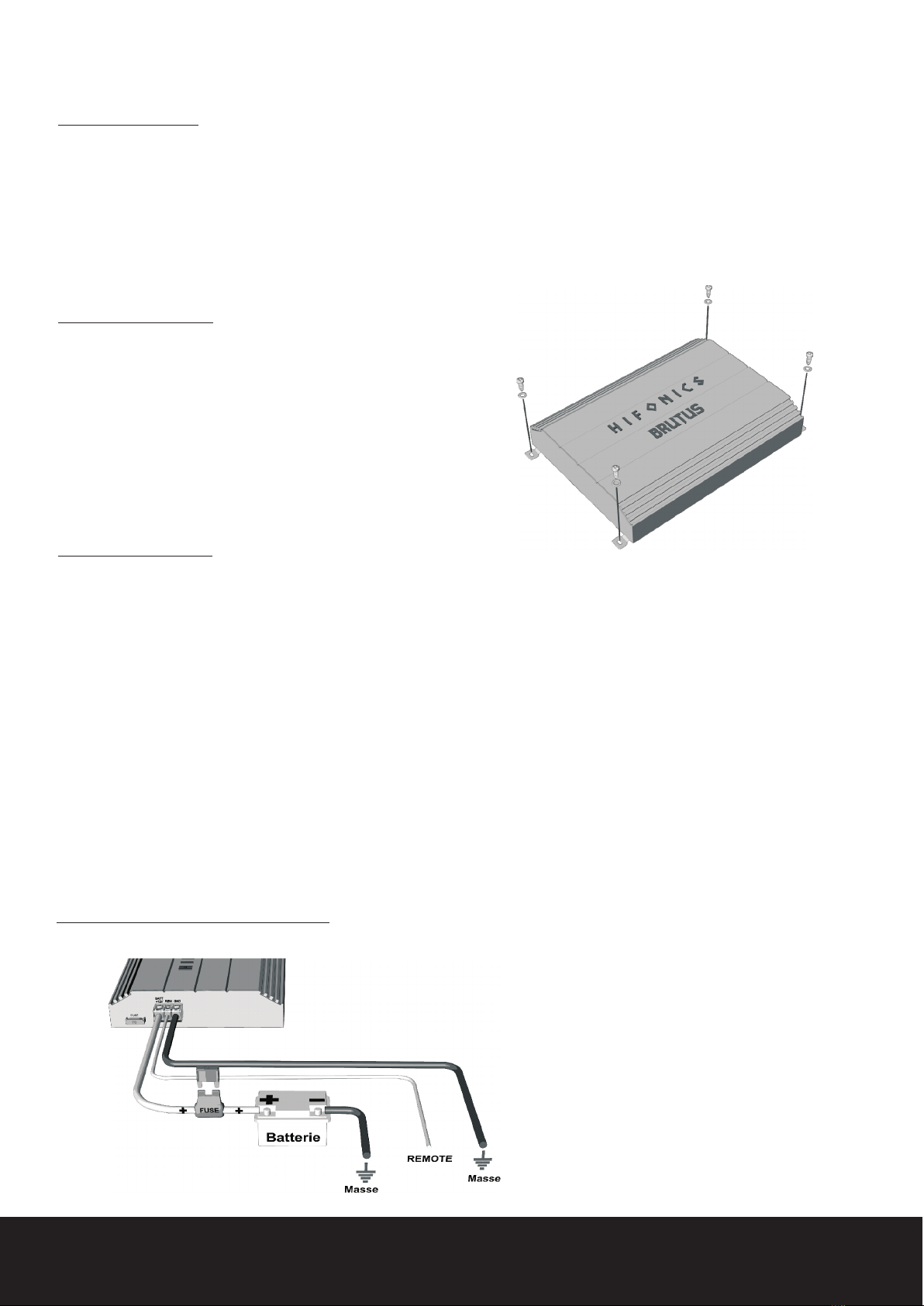

Einbau des Verstärkers
Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher mit einem geeigneten Stift.
Bohren Sie dann die Löcher und verschrauben Sie den
Verstärker mit den beiliegenden Schrauben.
Strom-/Masse-Remoteanschlüsse

4
LINE INPUT---BALANCED---SUBSONIC---BASS EQ---REMOTE---LOW PASS---PHASE---LEVEL---POWER---LINE OUT
PROTECT
LCH
RCH
L
R
15Hz 35Hz 0dB 18db 35Hz 250Hz 0 180 9V 0.2V
INPUT

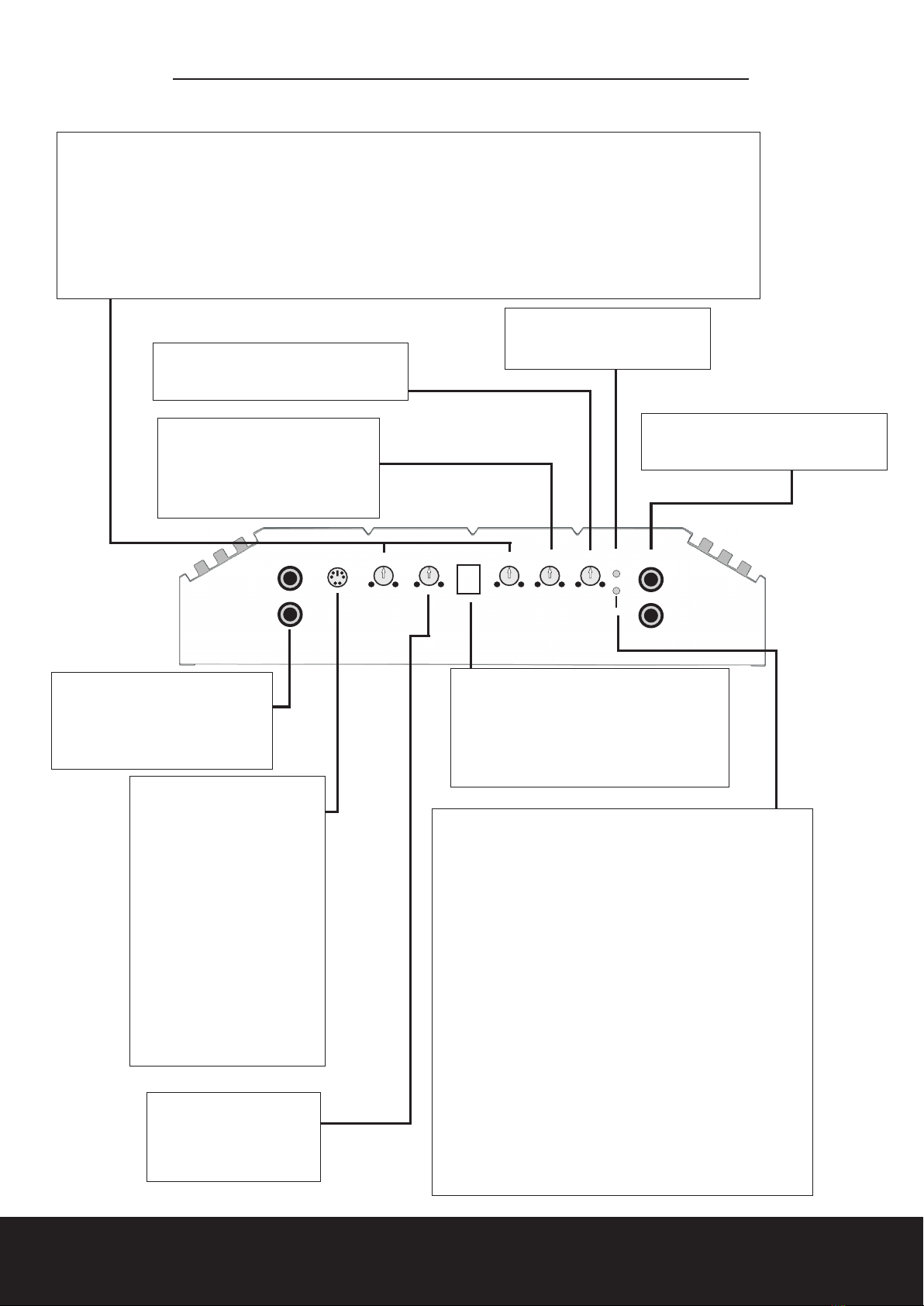

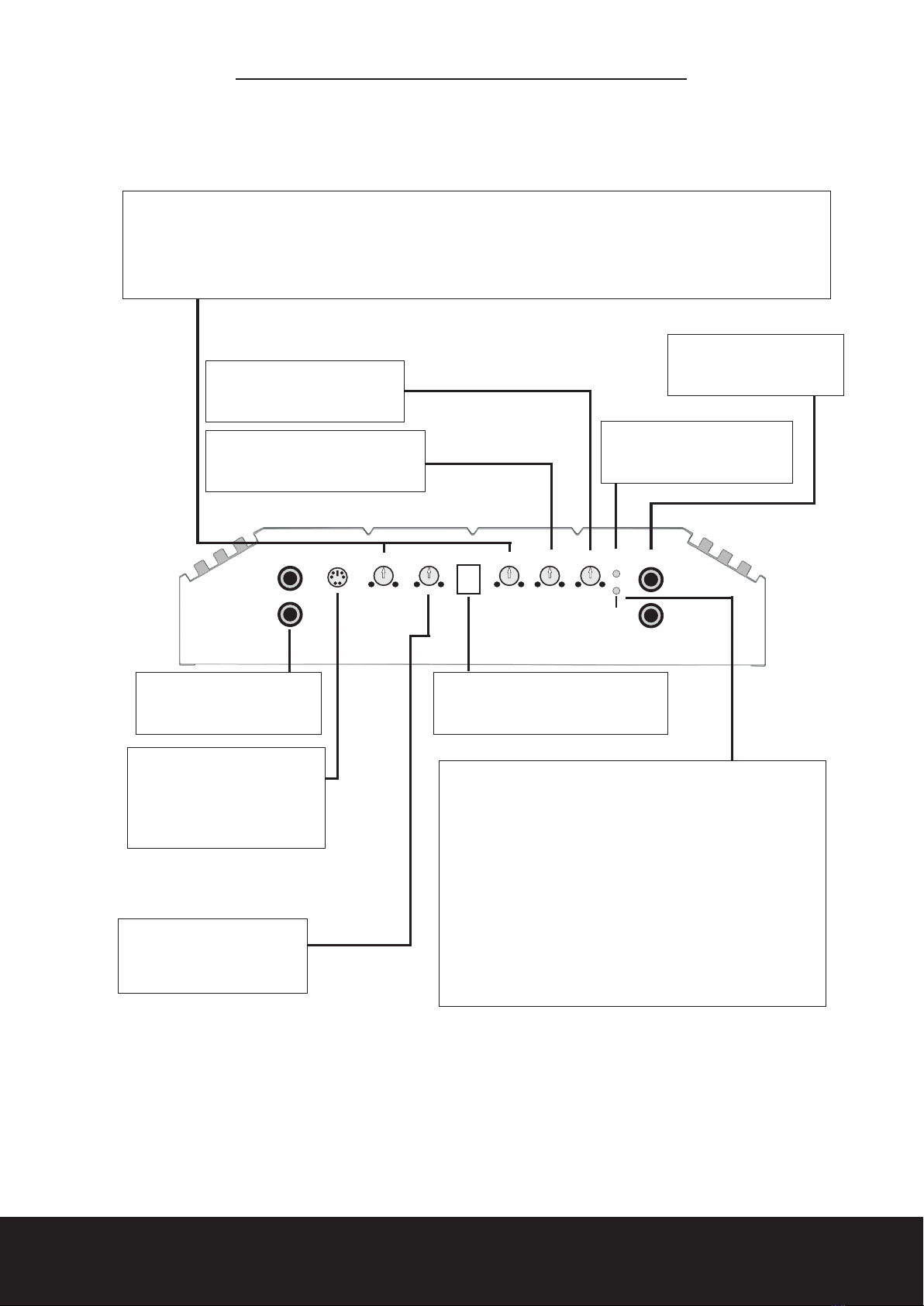

Verstärker Funktionen und Bedienelemente
BX 750 / BX 1000D MKII / BX 1500D MKII
LOW PASS/SUB SONIC - Regler
LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach
oben. Die Trennfrequenz ist stufenlos von 35Hz bis 250Hz regelbar.
SUB SONIC - Der Subsonic-Filter erlaubt es den Subwoofer von ultratiefen Frequenzen
abzutrennen, damit dieser nicht mechanisch bzw. elektrisch überlastet wird. Diese sehr tiefen
Frequenzen kann ein Subwoofer, je nach Größe, nicht mehr in Schall umwandeln. Die
Frequenz ist stufenlos von 15Hz bis 35Hz regelbar.
Protect - LED
Leuchtet diese LED rot, kann dies folgende Gründe
haben:
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz, Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei einer
Fehlfunktion Lautsprecher und Verstärker. Bei Anzeige
einer Störung (z.B. durch Überhitzung) kann der
Verstärker nach entsprechender Abkühlung durch
einmaliges Aus- und Einschalten wieder in Betrieb
genommen werden. Falls die rote LED nicht erlischt,
prüfen Sie bitte sorgfältig alle Anschlüsse, insbesondere
die der Lautsprecher. Möglicherweise liegt ein
Kurzschluss vor. Wenn sich der Verstärker nicht wieder in
Betrieb nehmen lässt, prüfen Sie, ob der Verstärker sich
ohne angeschlossene Lautsprecher- und Cinchkabel
einschalten lässt. Falls die rote LED dann immer noch
nicht erlischt, liegt ein Gerätedefekt vor. Leuchtet die LED
nachdem Sie die Lautsprecher- und Cinchkabel vom
Verstärker entfernt haben grün, prüfen Sie nochmals die
Lautsprecher und Anschlüsse auf Defekte.
Line Input- Cincheingänge
Zur Ansteuerung mittels Cinch-
kabel mit dem Steuergerät
verbinden.
Remote - Buchse
Zur Verbindung über Kabel mit der im
Liefer-umfang enthaltenen
Fernbedienungs-Einheit.
Ermöglicht die Regelung des
Subwoofers vom Fahrersitz aus.
Bass EQ - Regler
Bassanhebung -
stufenlos von 0dB bis
+18dB bei 45 Hz
Level - Regler
Regelt die Eingangs-Empfindlichkeit
zwischen 9 Volt und 0.2 Volt
Power - LED
Leuchtet diese LED grün, ist
der Verstärker betriebsbereit.
Line Out - Cinchausgänge
Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.
Phase - Regler
Dieser erlaubt die Anpassung
der Phase von 0° bis 180°.
Dadurch kann jeder beliebige
Subwoofer optimal in das
Fahrzeug integriert werden.
Balanced Input-Buchse
Symmetrische Eingänge -
sind im Gegensatz zu
normalen Cinchkabeln
störunanfällig gegen
Einstreuungen von der
Fahrzeugelektronik. Es
wird dazu ein Line-
Übertrager mit speziellem
Kabel benötigt, der
zwischen Steuergerät und
dem Verstärker
eingeschleift wird. Der
Line-Übertrager ist nicht
im Lieferumfang
enthalten.

POWER PROTECT
HIFONICSHIFONICS
0dB 18dB
HFR-1HFR-1
LINE INPUT---BALANCED---SUBSONIC---BASS EQ---REMOTE---LOW PASS---PHASE---LEVEL---POWER---LINE OUT
PROTECT
LCH
RCH
L
R
15Hz 35Hz 0dB 18db 35Hz 250Hz 0 180 9V 0.2V
INPUT

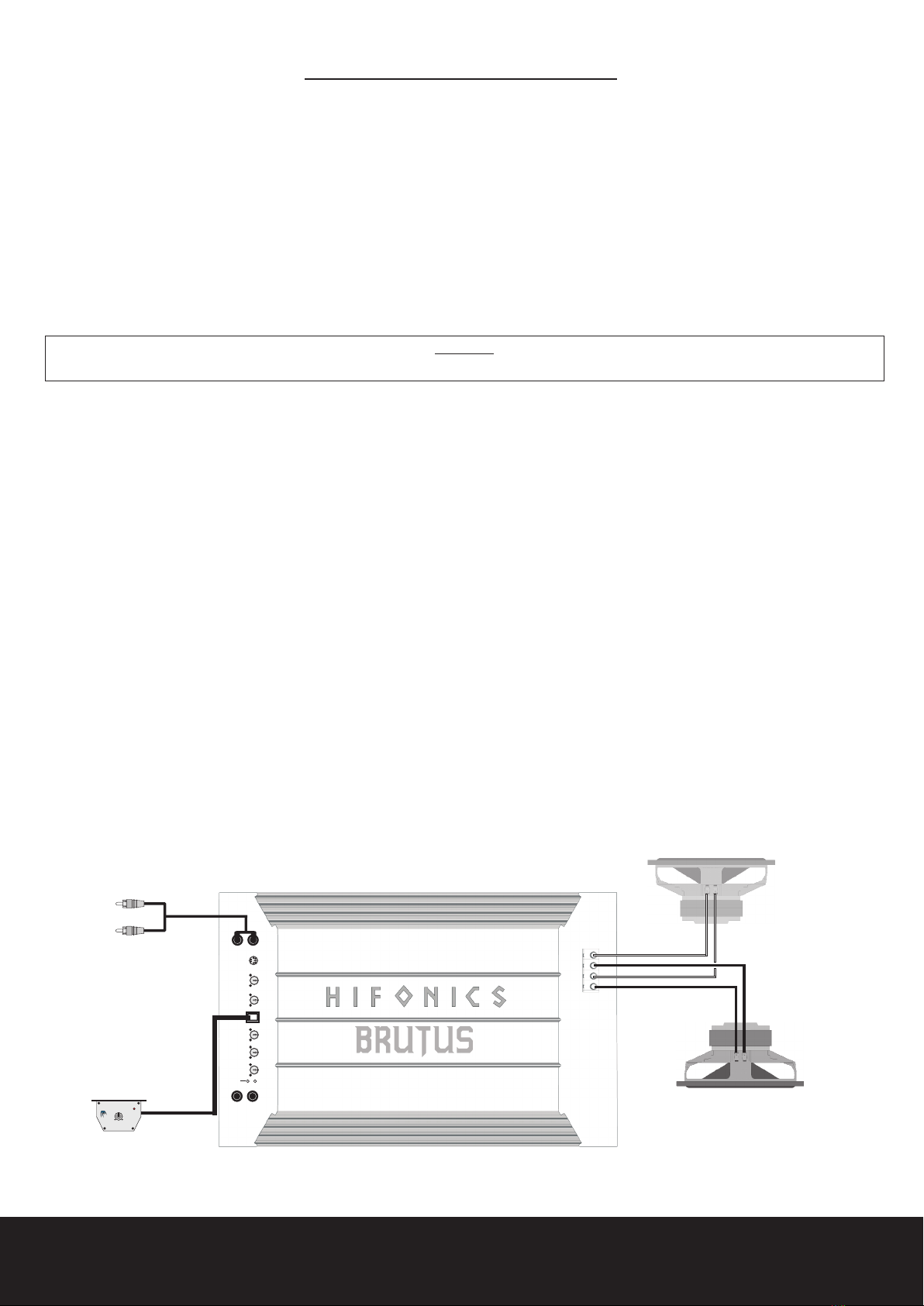

Verstärker Lautsprecher und Cinchanschluss
BX 750 / BX 1000D MKII / BX 1500D MKII
Hinweis !
Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.
Cinchleitung von
Steuergerät mit
Cincheingang (LINE
INPUT) verbinden.
Kabelanschlüsse
• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels
einer Cinchleitung.
• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + -)
des Verstärkers.
• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller angeschlossenen Subwoofer 1 Ohm nicht unterschreitet.
• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.
• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge.
Level-Regler
• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 9 Volt Position.
• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.
• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus dem Subwoofer leichte Verzerrungen hören.
• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Lowpass-Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben. Die Trennfrequenz sollte bei 50Hz - 100 Hz,
je nach Größe des Subwoofers liegen.
Subsonic-Regler
• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Trennfrequenz sollte bei 15Hz - 35Hz,
je nach Größe des Subwoofers liegen.
Bass EQ-Regler
• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.
Phase-Regler
• Dieser erlaubt die Anpassung der Phase von 0° bis 180°. Dadurch kann jeder beliebige Subwoofer optimal ins Fahrzeug
integriert werden.
Kabel der Bass-
Fernbedienung mit
REMOTE-Eingang
verbinden.
SPEAKER OUTPUT
+ + - -
Bei Anschluss von mehreren Subwoofern
kann optional der zweite Lautsprecher-
Ausgang benutzt werden.
Gesamtimpedanz aller
Subwoofer darf 1 Ohm
nicht unterschreiten.
5

Fehlerbehebung
Fehler: keine Funktion
Ursache:
1. Die Verbindungskabel sind nicht korrekt angeschlossen.
2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.
3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.
Fehler: kein Ton aus Lautsprecher
Ursache:
1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.
2. Die Lautsprecher sind defekt.
Fehler: Ein bzw. zwei Kanäle ohne Funktion
Ursache:
1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.
2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.
3. Die Lautsprecher sind defekt
Fehler: Verzerrungen aus Lautsprecher
Ursache:
1. Die Lautsprecher sind überlastet.
Drehen Sie den Level-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und
Hochton-Regler am Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.
Fehler: Keine Bässe bzw. kein Stereo-Sound
Ursache:
1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.
Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)
Ursache:
1. Kurzschluss an den Lautsprechern bzw. Kabeln.
2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.
3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte) oder durch zu niedrige Impedanz der Lautsprecher.
Hinweis !
Im Verstärker integriert sind verschiedene elektronische Schutzsicherungen. Bei Überlastung, Überhitzung,
Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung
schaltet der Verstärker ab, um größeren Schäden vorzubeugen. Liegt eine der genannten Störungen vor, leuchtet die
Störung/Protect LED (rot) auf. Prüfen Sie in diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte
Verbindungen oder Überhitzung. Wenn die Störung (z.B. Überhitzung) beseitigt wurde, kann der Verstärker wieder in
Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt ein Defekt am Verstärker vor. In diesem Fall
bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des Kaufbeleges an Ihren
Fachhändler zu retournieren.
6
Fehler: Rauschen aus den Lautsprechern
Ursache:
1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.
2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.
3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den
Verstärker einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.
Störungen (Interferenzen)
Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden
Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können
durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:
Benutzen Sie nur abgeschirmte Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.
Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im
Fahrzeug. Sollte dieses nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel
sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.
Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen
Anordnung verlegen. Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit
einem Multi-Meter die Spannung der Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem Plus-
Terminal (+12V) des Verstärkers vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben Sie den richtigen
Masse-Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei eingeschalteter Zündung und
angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.
Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei und
haben einen geringeren Kontakt-Widerstand.

7
Page
7
8
9
10
11
CONTENTS
Specifications......................................................................................................................................
Installation Notes.................................................................................................................................
Amplifier- Functions & Control.........................................................................................................
Amplifier Applications........................................................................................................................
Trouble Shouting.................................................................................................................................
Congratulations on your purchase of quality HiFonics car audio gear. Years of testing and development have gone into
each HiFonics product,and you can rest assured that you've purchased the best. Your precision engineered HiFonics
components will perform best when installed by experienced installers. Therefore, we highly recommend that you contact
your authorized HiFonics dealer to help customize and install your system. HiFonics audio products are made to
withstand years of hard use, and to consistently deliver audiophile quality sound.
A great deal of thought has gone into the compilation of this Operation and Instruction manual, and it is a valuable
reference to achieve the best possible performance from your HiFonics equipment.
Specifications
BX1000D MKII BX1500D MKII
111
Output Power Ratings at 14.4 Volts
Watts at 4 Ohm load - RMS / MAX. 200 450 600
Watts at 2 Ohm load - RMS / MAX. 375 750 1000
Watts at 1 Ohm load - RMS / MAX. 750 1000 1500
Frequency response -3dB 10Hz - 30kHz 10Hz - 30kHz 10Hz - 30kHz
Damping factor 250 250 250
Signal to noise ratio >95dB >95dB >95dB
THD&N < 0.08% < 0.08% < 0.08%
Input Sensivity (RCA Inputs) 0.2 - 9 Volt 0.2 - 9 Volt 0.2 - 9 Volt
Input impedance (RCA Inputs) 47 kOhm 47 kOhm 47 kOhm
Input Sensivity (Balanced Inputs Mini-DIN) 0.04 - 18 Volt 0.04 - 18 Volt 0.04 - 18 Volt
Input impedance (Balanced Inputs Mini-DIN) 20 kOhm 20 kOhm 20 kOhm
Variable Lowpass - 24dB/Oct 35Hz - 250Hz 35Hz - 250Hz 35Hz - 250Hz
Variable Subsonic-Filter - 24dB/Oct 15Hz - 35Hz 15Hz - 35Hz 15Hz - 35Hz
Variable BassBoost 45Hz 0dB bis +18dB 0dB bis +18dB 0dB bis +18dB
Variable Phase-Shift 0° - 180° 0° - 180° 0° - 180°
Chinch-Output Fullrange
Bass Remote incl. Diagnostic-LED Yes Yes Yes
Maxi-Fuse 60 Ampere 2 x 60 Ampere 2 x 80 Ampere
Dimensions
Width x Height 264 x 61 264 x 61 264 x 61
270 350 380
Channels
Length
BX750
Fullrange Fullrange
OWNER’S MANUAL

8
Installation Notes
The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as
beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from
moisture. When considering the mounting location you should minimize the length of the power and speaker leads.
Minimizing both leads will yield a more reliable installation. It is also important to ensure that the heat sink fins are
not against a panel or a surface, preventing air circulation. Do not install the amplifier on a subwoofer box or on
vibrating parts of the vehicle, since the vibrations can cause damage to the amplifiers electrical components.
Installation of the amplifier
Mark the location for the mounting screw holes by using
the amplifier as a template. Drill holes at the marked locations
and firmly fasten the amplifier in place with the mounting screws
supplied in the accessory kit.
Before drilling or cutting any holes, investigate the layout of
your automobile thoroughly: Take care when working near
The gas lines or hydraulic lines and electrical wiring.
Power/Ground/Remote Connection
Electrical Connection
Ground (GND)
This wire is the electrical ground and must be fastened securely to the vehicle chassis. The best
method is to use a threading sheet metal screw since the threads cut into bare metal. Ensure that all paint or other
insulation is remove from around the hole area, and using self tapping screw, securely affix the bare wire ends to the
vehicle chassis. Use as short a piece of cable as possible - use the same gauge as was used for the +12V cable. Make
sure that the connection is safe, a loose connection may result in amplifier noise and fault condition.
Remote (REM)
Many radios or other music sources have an output terminal for connection of the remote turn-on of
the power amplifier. If a radio doesn't have a remote turn-on feature, then you can use the antenna
relay wire, which activates the antenna motor. Please note, if the power antenna retracts when the
radio is operating, then you cannot use the antenna relay wire to operate the remote turn-on.
Batterie Connection (+12V Power)
This wire is usually connected directly to the positive battery terminal. Ensure that the + power supply wire is fused via an
assigned fuse in line with the + power supply wire. Please use a sufficient gauge for the installed amplifiers (min. 10 mm²
for or min 16 mm² for .This connection must be completed using spade lug
with insulating sleeve.
Fuses
The integrated amplifier fuses protect the units from short circuit and overload. The fuse rating is for
4 Ohm loads (impedance) of the speakers, for 2 Ohm loads the fuses may have to get increased by up to 50% in case of
higher power consumption.
BX750 A/B BX1500D MK II ,BX1000D MK II
BATTERY
CHASSIS
GROUND
CHASSIS
GROUND
REMOTE

9
LINE INPUT---BALANCED---SUBSONIC---BASS EQ---REMOTE---LOW PASS---PHASE---LEVEL---POWER---LINE OUT
PROTECT
LCH
RCH
L
R
15Hz 35Hz 0dB 18db 35Hz 250Hz 0 180 9V 0.2V
INPUT
Amplifier- Functions and Controls
BX 750 / BX 1000D MKII / BX 1500D MKII
LOW PASS/SUB SONIC
LOW PASS -The built in low pass filter is fully variable from 35Hz to 250Hz,
SUB SONIC -Eliminates the lowest frequencies to protect the speakers from damages. These
low frequencies can cause damages. The frequency is adjustable from 15 Hz to 35 Hz
Protect - LED
Red LEDis illuminated:
a) Overheated
b) Speaker wires shorted
c) Overload (Impedance, less Power)
d) Amplifier is damaged
Should the amplifier go into proteciont mode, simply disconnect
all RCA and speaker leads, while keeping +12 volt, power ground
and remote leads connected. Now turn the amplifier back on, and
if the PROTECT-LED lights, the amplifier has an internal fault.
If not, plug the RCA cables back, and reset the amplifier. If it goes
into protection mode now, the fault lies in the input, either with
bad cables or source unit.
If the amplifier seems fine with RCA cables plugged in, connect
the speakers, one at a time, and if one of the speakers or its
wiring is faulty, it will activate the diagnostic
system.
Line Input - Full range
line input connect with
the head unit
Remote - Connection for remote
control.Allows you to adjust the
subwoofer from your seat
Bass EQ - Allows you
to adjust the bass boost
from 0dB up to 18dB at
45 Hz
Level - This allows you to
match the input sensitivity
from 9 Volts to 0,2 Volts
Power - LED
Green LED is illuminated
amplifier is on
Line Out - Full range
output that allows you to
use additional amplifiers
Phase -
Phase from 0° to
180°.
This allows you to
match the
Balanced Input -
Connect Head unit and
amplifier with a line driver
cable.
(a line driver is needed)

10
POWER PROTECT
HIFONICSHIFONICS
0dB 18dB
HFR-1HFR-1
LINE INPUT---BALANCED---SUBSONIC---BASS EQ---REMOTE---LOW PASS---PHASE---LEVEL---POWER---LINE OUT
PROTECT
LCH
RCH
L
R
15Hz 35Hz 0dB 18db 35Hz 250Hz 0 180 9V 0.2V
INPUT
Amplifier - Applications
BX 750 / BX 1000D MKII / BX 1500D MKII
Caution
Be careful not to connect speaker (-) to the ground or vehicle chassis.
Connect RCA cable from
head-unit with RCA input
(LINE INPUT).
Interconnect cable checklist:
• Connect the LINE INPUT of the amplifier to the head unit line output with good quality RCA to RCA cables.
• Connect the speakers with the terminal block (SPEAKER OUTPUT/ - LEFT + and - RIGHT +) of the amplifier.
•The minimum final speaker impedance must not be below 2 Ohm per channel. Too low speaker loads result in too high
heat dissipation and may cause the amplifier run into
protection.
• Please observe speaker channel and polarity as printed by the speaker terminal block. Incorrect phasing of the speakers
results in total loss of bass response.
INPUT LEVEL
• Turn the INPUT LEVEL control on the amplifier to 5V position.
• Turn the head unit volume control to about 80-90% of its full setting.
• Turn the INPUT LEVEL control clockwise until you hear some distortion.
• Then turn back the INPUT LEVEL control slightly until you can hear clean sound.
Low pass
• This eliminates the higher frequencies.Set the crossover-frequency between 50Hz-100Hz, depending of the size of the
installed speakers.
Subsonic
• This eliminates the lowest frequencies and protects the speakers from damage.
Bass EQ
• Allows you to adjust the bass boost from 0dB up to 18dB Caution! Please use the Bass-Boost carefully. The additional
boost may result in clipping or overload.
Phase
• This allows you to match the Phase 0° to 180°. So you can integrate each subwoofer
Connection for
Remote control
SPEAKER OUTPUT
+ + - -
If you use more than one
subwoofer you can optionally
Use Channel two
Minimum impendance
not under 1 Ohm

11
Trouble Shouting
System does not turn on
1. Check all fuses.
2. Check all connections.
3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or low,
take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads to
localize the problem.
Noise problems
1. Check the speaker wiring
2. Speakers are damaged
No Signal at Channels
1. Set Balance and Fader from head unit on Zero-Position
2. Check wiring (Amplifier,Speakers)
3. Speakers are damaged
Hiss or white noise
1. Speakers are overload
2.High levels of white noise usually occurs when amplifier level controls are turned up too high - readjust according
to the procedures in section ”Setting up systems after installation for best performance”
3.Another major problem that can cause excessive hiss, is a noisy head unit - unplug the amplifier input RCA cables,
and if the hiss level reduces, the source unit is at fault.
No Stereo-Sound or Low Output
1. Check speaker wiring (-and+)
Amplifier Protect-Mode (red LED is illuminated)
1. Speaker cabels are shorted
2. Inadequate cooling - relocate or remount to provide better natural airflow over the fins.
Driving high power levels into low impedances - back off on the volume control, and/or make sure you are not loading the
amplifier with less than the recommended loudspeaker impedance.
3. Make sure that the battery voltage, as measured at the amplifier’s +12 volt and ground terminals, is 11 volts or more.
Caution!
In your amplifier there are protection circuits integrated. Short Circuit Protection engaged: The amplifier will turn off and
try to come back on immediately. The amplifier will cycle like this indefinitely, with "blips" of sound each time. If this is
the case, check your speakers and wiring for low impedance and short circuits.Thermal Protection engaged: The
amplifier will turn off and several minutes later will come back on. In this case, ensure that there is nothing blocking the
normal convective airflow of the amplifier. No obstruction should be within 2" of the amplifier on all sides.
NOTE: Low battery voltage will cause the amplifier to run warmer and possibly damage the amplifier.
Electrical interference
The inside of an automobile is a very hostile electrical environment. The multitude of electrical systems, such as the ignition system,
alternator, fuel pumps, air conditioners to mention just a few, create radiated electrical fields, as well as noise on the +12 volt supply and
ground. Remember to isolate the problem - first unplug amplifier input RCAcables, if the noise is still present, check the speaker leads, if not,
plug the RCA’s back, and investigate the source driving the amplifier, one component at a time.
A ticking or whine that changes with engine RPM:
1.This problem could be caused by radiation pickup of RCA cables too near to a fuel pump or a distributor, for instance, - relocate cables.
2.Check that the head unit ground is connected straight to the vehicle chassis, and does not use factory wiring for ground.
3.Try to supply the head unit with a clean +12 volt supply directly from the battery +, instead of using a supply from the in dash
wiring/fusebox.
This type of noise can be more difficult to pinpoint, but is usually caused by some kind of instability, causing oscillations in the system.
A constant whine:
1.Check all connections, especially for good grounds.
2.Make sure that no speaker leads are shorting to exposed metal on the vehicle chassis.
3.RCA cables are notorious for their problematic nature, so check that these are good, in particular the shield connections.

Distribution:
Audio Design GmbH
Am Breilingsweg 3
76709 Kronau
Tel. [phone], Fax [phone]
www.audiodesign.de
