MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 2
Français
1 - Instructions de sécurité
Le symbole IMPORTANT signale
une recommandation d'utilisation
importante.
Le symbole CAUTION signale un risque de dégrada-
tion du produit.
Le symbole WARNING signale un risque d'atteinte à l'intégrité physique de
l'utilisateur et de toute autre personne présente.
Le produit peut de plus être endommagé.
Informations importantes de sécurité
Symboles utilisés
Seuls les services techniques compétents et recon-
nus par HITMUSIC sont habilités à réaliser la mainte-
nance de cet appareil. Les gestes courants d'entretien
doivent respecter les précautions de ce manuel.
Cet appareil contient à l’intérieur de son boîtier, des
parties non isolées sous tensions suffisamment éle-
vées pour représenter un risque de choc électrique.
Vous ne devez en aucun cas réaliser la maintenance
de cet appareil lorsque celui-ci est sous tension.
Cet appareil a été créé pour fonctionner en lieu chauf-
fé et isolé de toute forme d'humidité ou de projection
d'eau. Toute utilisation en lieu humide, non-protégé,
ou soumis à des variations de températures impor-
tantes peu représenter un risque tant pour l'appareil
que pour toute personne à proximité.
ATTENTION : Afin de réduire les risques de chocs électriques,
ne retirez jamais les capots. Il n’y a aucune pièce réparable
par l’utilisateur à l’intérieur. Contactez un service technique
compétent pour la maintenance de cet appareil.
Niveaux sonores
Les systèmes de sonorisation sont capables
de délivrer un niveau sonore (SPL) nuisible
à la santé humaine. Les niveaux de pression
sonore apparemment non critiques peuvent
endommager l’audition si la personne y est
exposée sur une longue période.
Ne pas stationner à proximité immédiate des
enceintes acoustiques en fonctionnement.
Risque d'électrocution
Afin de prévenir les risques d’électrocution,
n’utilisez pas de rallonge, de prise multiple
ou tout autre système de raccordement sans
que les parties métalliques en contact soient
complètement hors de portée.
Protection de l’environnement
• L’environnement est une cause que défend HITMUSIC, nous commercialisons uniquement des produits propres,
conformes aux normes ROHS.
• Votre produit est composé de matériaux qui doivent être recyclés, ne le jetez pas dans votre poubelle, apportez-le dans
un centre de collecte sélective mis en place à proximité de votre résidence. Les centres de services agréés vous
reprendront votre appareil en fin de vie afin de procéder à sa destruction dans le respect des règles de l’environnement.
All manuals and user guides at all-guides.com

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 3
Français
Instructions et recommandations
1 - Lisez les instructions :
Il est conseillé de bien lire toutes les instructions d’utilisation
et de fonctionnement avant l’utilisation de l’appareil.
2 - Conservez les instructions :
Il est conseillé de conserver les instructions d’utilisation et de
fonctionnement ultérieurement.
3 - Considérez les avertissements :
Il est conseillé de bien prendre en compte tous les
avertissements et toutes les instructions de fonctionnement
du produit.
4 - Suivez les instructions :
Il est conseillé de bien suivre toutes les instructions de
fonctionnement et d’utilisation.
5 - Eau et humidité :
N’utilisez pas cet appareil à proximité de l’eau, par exemple
près d’une baignoire, d’un lavabo, d’un évier ou d’une bassine;
ni dans un endroit humide ou près d’une piscine, etc...
6 - L’installation :
Ne posez pas cet appareil sur un meuble roulant, un trépied, un
support ou une table instables. L’appareil risquerait de tomber
blessant gravement un enfant ou un adulte et
de s’abîmer sérieusement. Utilisez seulement
un meuble roulant, une étagère, un trépied,
un support ou une table recommandés par
le fabricant ou vendus avec l’appareil. Dans
tous les cas pour installer l’appareil il est conseillé de suivre
les instructions du fabricant et d’utiliser des instruments
recommandés par celui-ci.
Il est fortement conseillé de déplacer avec prudence le meuble
roulant quand l’appareil se trouve dessus. Des arrêts brutaux,
une trop forte poussée et des surfaces rugueuses risqueraient
de renverser l’ensemble.
7 - Montage en plafonnier ou sur un mur :
Il est recommandé de contacter votre revendeur avant tout
montage.
8 - Aération :
Les fentes et ouvertures dans le boîtier sont prévues
pour l’aération , pour assurer une utilisation en toute
confiance du produit et pour éviter une surchauffe.
Ces ouvertures ne doivent donc pas être obstruées
ni recouvertes. Il faut faire attention à ne jamais obstruer ces
ouvertures en plaçant le produit sur un lit, un canapé, une
couverture ou autre surface de ce style. Cet appareil ne devrait
pas être placé dans une installation fermée tels une valise ou
un rack à moins qu’une aération ait été prévue ou que les
instructions du fabricant aient été suivies.
9 - Chaleur :
Il est conseillé de maintenir le produit éloigné des sources
de chaleur tels les radiateurs, les poêles, les réflecteurs de
chaleur ou autres produits (ainsi que les amplificateurs) qui
produisent de la chaleur.
10 - Alimentation électrique :
Ce produit fonctionne seulement sur le voltage
indiqué sur une étiquette au dos de l’appareil. Si
vous n’êtes pas sûr du voltage de votre installation
électrique, consultez votre revendeur ou votre
compagnie d’électricité.
11 - Protection des câbles électriques:
Il faut veiller à ce que les câbles électriques ne
soient pas susceptibles d’être piétinés ou pincés
par des objets placés dessus ou contre, en faisant
particulièrement attention aux câbles au niveau des
prises et de leur point de sortie sur l’appareil.
12 - Pour nettoyer :
Débranchez l’appareil avant de le nettoyer.
N’utilisez pas d’accessoires non conseillés par le
fabricant. Utilisez un chiffon humide sur la surface
de l'appareil. Ne passez pas l'appareil sous l'eau.
13 - Période de non utilisation :
Débranchez le cordon d'alimentation de votre lecteur si vous
ne l'utilisez pas durant une longue période.
14 - Pénétration d’objets ou de liquides :
Ne laissez jamais pénétrer d’objets en tout genre
dans cet appareil à travers les ouvertures car ils
risqueraient de provoquer un incendie ou une
décharge électrique.
Ne répandez jamais de liquides en tout genre sur
le produit.
15 - Dommages nécessitant un entretien :
Adressez-vous à des personnes qualifiées dans
les cas suivants :
- Quand le cordon d’alimentation ou la prise est
abîmé(e).
- Si du liquide a été répandu ou si des objets
sont tombés dans l’appareil.
- Si le produit a été au contact de pluie ou d’eau.
- Si le produit ne fonctionne pas normalement en suivant les
instructions.
- Si le produit a pris un choc.
16 - Entretien/révision :
N’essayez pas de réviser vous-même ce produit.
Cela vous exposerait à une dangereuse tension.
Adressez-vous à un personnel qualifié.
17 - Milieu de fonctionnement :
Température et humidité du milieu de
fonctionnement : De +5 à +35° ; humidité relative
inférieure à 85% (orifice de ventilation non
obstrués).
N'installez pas l'appareil dans un endroit mal
ventilé ou dans un lieu soumis à une forte humidité ou en plein
soleil (ou à une forte lumière artificielle).
All manuals and user guides at all-guides.com

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 4
Français
3 - Caractéristiques générales
4 - Caractéristiques techniques
2 - Introduction
• 2 entrées symétriques Mic/Line sur connecteurs Euroblocks
• 6 entrées stéréo ou Mono sur connecteurs Euroblocks
• 2 sorties symétriques mono ou stéréo sur connecteurs Euroblocks
• Micro prioritaire
• Alimentation Phantom sur les entrées 1 et 2
• Réglage de gain et de tonalité (3 bandes) sur les canaux 1 et 2
• Réglage de gain sur toutes les entrées
• Connecteur RJ45 pour pupitre de commande micro MIC-DESK4
• Contact Mute possible sur les sorties 1 et 2
• Affectation des zones 1 et 2 sur chaque voie d’entrée
• Affichage de signal et Peak sur chaque voie d’entrée
• Affichage de niveau de sortie par zone via Vu mètre 3 LEDs
• Egalisation 2 bandes en façade pour les sorties 1 et 2
Résolument tourné vers l’installation professionnelle, le mixer/préampli MIX82 propose 2 entrées micros/ligne
mono et 6 entrées stéréo.
Chaque entrée peut être envoyée indépendamment vers chacune des deux zones, ou vers les deux
simultanément, afin d’offrir un maximum de possibilités.
Puissance et impédance de sortie Sorties symétriques OUTPUT 1 et 2 0 dB / 600 Ohms
Sensibilités d'entrée Voies micro - 50 dB ~ -16 dB / 20 KOhms
Voies ligne - 20 dB ~ +4 dB / 20 KOhms
T.H.D Inférieure à 0.1%
Réponse en fréquence 20Hz ~ 20KHz +/- 1 dB
Egalisation des entrées 1 et 2
HIGH (12 KHz) +/-15 dB
MID (2,5 KHz) +/-15 dB
HIGH (80 Hz) +/-15 dB
Egalisations de sortie HIGH (10 KHz) +/-15 dB
LOW (100 Hz) +/-15 dB
Distorsion de croisement Supérieure à 70 dB
Alimentation fantôme +/-15V continu (voies 1 et 2)
Alimentation de secours +24 VDC / 350mA
Données générales
Alimentation AC 220~240V / 50~60Hz ou +24V DC
Consommation 20 Watts
Poids 9 Kg
Dimensions 482 x 44 x 320 mm
All manuals and user guides at all-guides.com

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 5
Français
7Sélecteurs de canal de sortie
Chaque voie en entrée peut être assignée à l'une ou
l'autre des sorties ou aux deux.
8LEDs indicatrices des niveaux d'entrée
- SIG : Cette LED indique la présence d'un signal sur la
voie correspondante.
- CLIP : Cette indique un niveau d'entrée trop élevé en
entrée.
Il est recommandé de ne jamais dépasser quelques
clignotement sporadiques pour éviter une dégradation
du son.
1Entrées Ligne/Micro
Ces entrées permettent de contrôler soit une source
de niveau ligne soit une source de niveau micro. Ces
entrées sont mono.
2Entrées Ligne
Ces entrées permettent de contrôler une source de
niveau ligne. Ces entrées sont stéréo et peuvent aussi
fonctionner en mono.
3Réglage du niveau des sorties 1 et 2
4Bouton POWER
Permet de mettre hors et sous tension l'appareil.
Lorsqu'il est sous tension, la LED correspondante est
allumée.
5Égalisation des sorties
Les canaux comprennent une égalisation du signal à
deux bandes. Ces potentiomètres servent à augmenter
ou diminuer la quantité de basses (LOW) et d'aigus
(HIGH) dans le signal de sortie de chaque voie.
- HIGH (High Frequency control) : Ce bouton permet
d'ajuster le niveau d'aigus du canal correspondant avec
une variation comprise entre +15 et -15 dB à 10kHz.
- LOW (low frequency control) : Ce bouton permet
d'ajuster le niveau de basses du canal correspondant
avec une variation comprise entre +15 et -15 dB à
100Hz.
6LEDs indicatrices des niveaux de sortie
- SIG : Cette LED indique la présence d'un signal en
sortie.
- -10dB : Cette LED indique le niveau minimal du signal
en sortie.
- CLIP : Cette LED indique un niveau de sortie trop élevé
en sortie.
Il est recommandé de ne jamais dépasser quelques
clignotement sporadiques pour éviter une dégradation
du son.
Panneau avant
5 - Présentation de l’appareil
14
12874 13 14
3
678 5
2
1031 52 6 9 11
All manuals and user guides at all-guides.com

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 6
Français

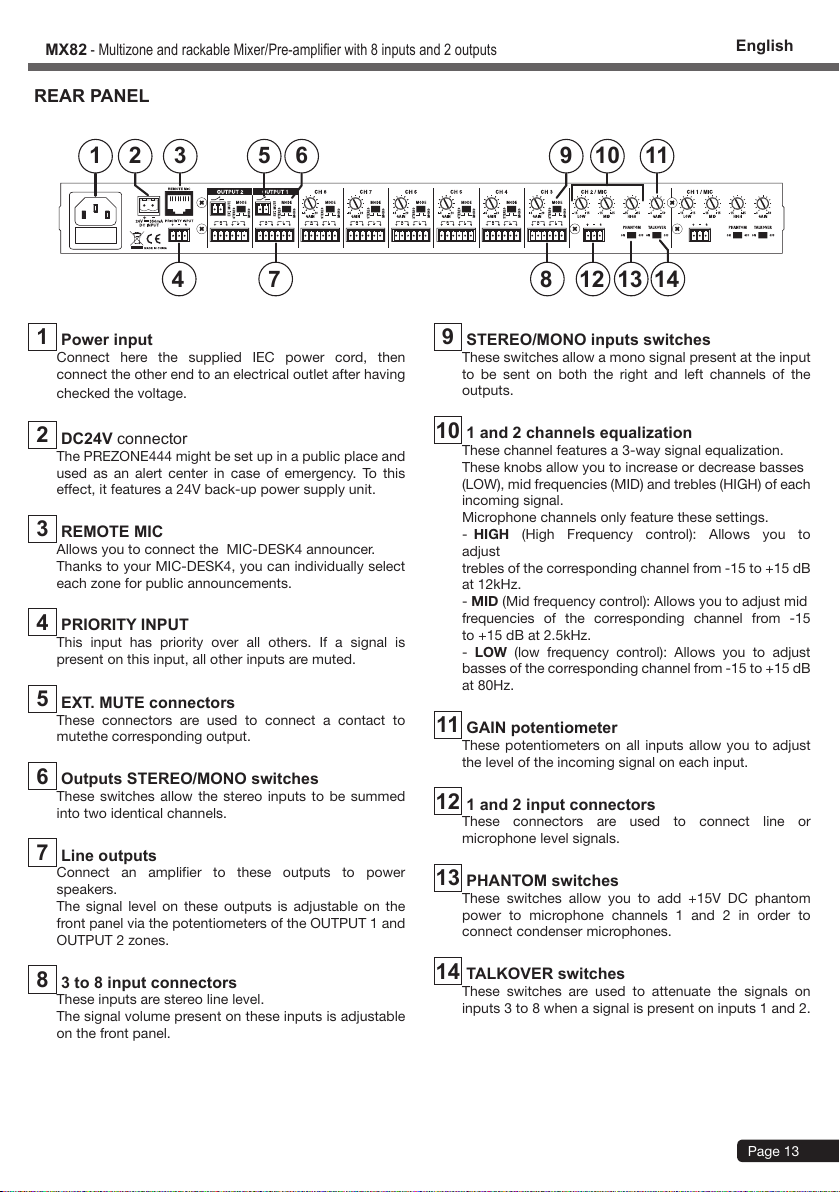

PANNEAU ARRIERE
1Entrée alimentation
Connectez sur cette entrée le cordon IEC fourni et reliez
le au secteur après avoir vérifié la tension délivrée.
2Connecteur DC24V
Le MIX82 est susceptible d'être installé dans un lieu
public et de jouer le rôle de centre d'alerte sonore en
cas d'urgence. Pour éviter qu'il ne soit plus alimenté en
cas de coupure du secteur, il est équipé d'une entrée
alimentation 24V de secours.
3Entrée REMOTE MIC
Cette entrée permet de relier le microphone d'annonce
MIC-DESK4.
Grâce au MIC-DESK4, vous pouvez sélectionner chaque
zone individuellement sur lesquelles les annonces
seront diffusées.
4Entrée PRIORITY INPUT
Cette entrée est prioritaire sur toutes les autres. Si un
signal est présent sur cette entrée, toutes les autres
entrées sont coupées.
5Connecteur EXT. MUTE
Ces connecteurs permettent de relier un contact
permettant de couper la sortie correspondante.
6Commutateurs STEREO/MONO des entrées
Ces commutateurs permettent d'additionner les entrées
stéréo sur deux canaux identiques.
7Sorties ligne
Reliez sur ces sorties un amplificateur en vu d'alimenter
des enceintes.
Le niveau du signal présent sur ces sorties est réglable
en façade via les potentiomètres des zones OUTPUT 1
et OUTPUT 2.
8Entrées 3 à 8
Ces entrées sont de niveau ligne stéréo.
Le volume du signal présent sur ces entrées est réglable
en façade.
9Commutateurs STEREO/MONO des entrées
Ces commutateur permettent d'envoyer sur les deux
canaux droite et gauche des sorties un signal mono
présent en entrée.
10 Égalisation des entrées 1 et 2
Ces canaux comprennent une égalisation du signal à
trois bandes. Ces potentiomètres servent à augmenter
ou diminuer la quantité de basses (LOW), de médiums
(MID) et d'aigus (HIGH) dans le signal de sortie de
chaque voie.
- HIGH : Ce bouton permet d'ajuster le niveau d'aigus
du canal correspondant avec une variation comprise
entre +15 et -15 dB à 12kHz.
- MID : Ce bouton permet d'ajuster le niveau des
médiums du canal correspondant avec une variation
comprise entre +15 et -15 dB à 2,5KHz.
- LOW : Ce bouton permet d'ajuster le niveau de basses
du canal correspondant avec une variation comprise
entre +15 et -15 dB à 80Hz.
11 Potentiomètres GAIN
Ces potentiomètres présents sur toutes les entrées
permettent de régler le niveau du signal entrant sur
chacune d'elles.
12 Connecteurs des entrées 1 et 2
Ces connecteurs permettent de relier des signaux de
niveau ligne ou micro.
13 Commutateurs PHANTOM
Ces commutateurs permettent d'ajouter aux voies micro
1 et 2 une alimentation fantôme de +15V DC afin de
relier des microphones électrostatiques.
14 Commutateurs TALKOVER
Ces commutateurs permettent d'atténuer les signaux
présents sur les entrées 3 à 8 lorsqu'un signal est
présent sur les entrées 1 et 2.
14
12874 13 14
3
678 5
2
1031 52 6 9 11
All manuals and user guides at all-guides.com

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 7
Français

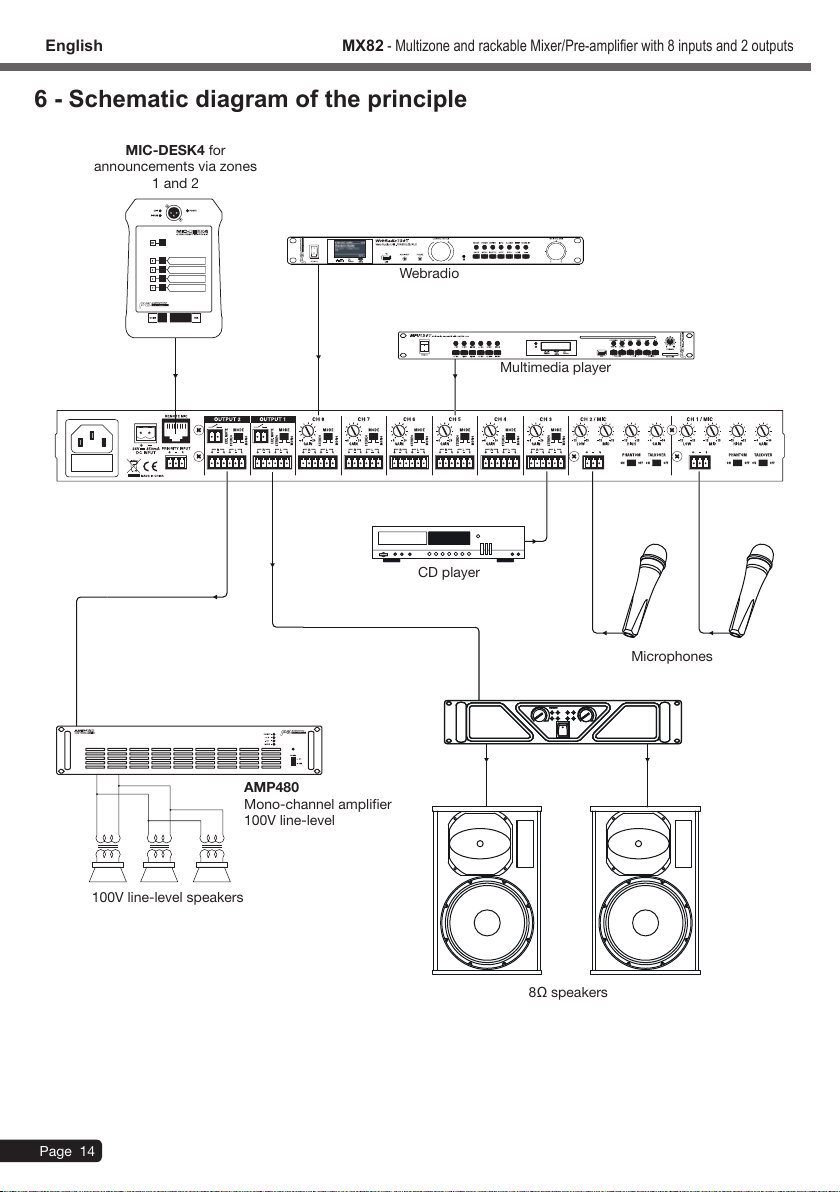

6 - Schéma de principe
Microphones
Lecteur multimédias
Webradio
Lecteur CD
Amplificateur stéréo
Enceintes 8Ω
AMP480
Amplificateur mono-canal
Ligne 100V
Haut-parleurs ligne 100V
MIC-DESK4 pour les
annonces les zones
1 et 2
All manuals and user guides at all-guides.com

MX82 - Mixer/Préampli multizone rackable avec 8 entrées et 2 sorties
Page 8
Français
7 - Notes
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 9
English
Sound levels
Our audio solutions deliver important sound
pressure levels (SPL) that can be harmful
to human health when exposed during long
periods. Please do not stay in close proximity
of operating speakers.
1 - Safety information
This symbol signals an important safety
precaution. The CAUTION symbol signals a risk of product deterioration.
The WARNING symbol signals a risk to the user’s physical integrity.
The product may also be damaged.
Important safety information
Symbols used
Any maintenance procedure must be performed by a CONTEST
authorised technical service. Basic cleaning operations must tho-
roughly follow our safety instructions.
This product contains non-isolated electrical components. Do not
undertake any maintenance operation when it is switched on as
it may result in electric shock.
This unit is intended for indoor use only. Do not use it in a wet,
or extremely cold/hot locations. Failure to follow these safety ins-
tructions could result in fire, electric shock, injury, or damage to
this product or other property.
WARNING : This unit contains no user-serviceable parts. Do not open the
housing or attempt any maintenance by yourself. In the unlikely even your unit
may require service, please contact your nearest dealer.
In order to avoid any electrical malfunction, please do not use any multi-socket,
power cord extension or connecting system without making sure they are
perfectly isolated and present no defect.
Recycling your device
• As HITMUSIC is really involved in the environmental cause, we only commercialise clean, ROHS compliant products.
• When this product reaches its end of life, take it to a collection point designated by local authorities. The separate collection and recycling of your
product at the time of disposal will help conserve natural resources and ensure that it is recycled in a manner that protects human health and the
environment.
Risk of electrocution
To prevent the hazard of electric shocks, do not use
extension cords, multi-socket or any other connection
system without making sure metal parts completely are
out of reach.
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 10
English

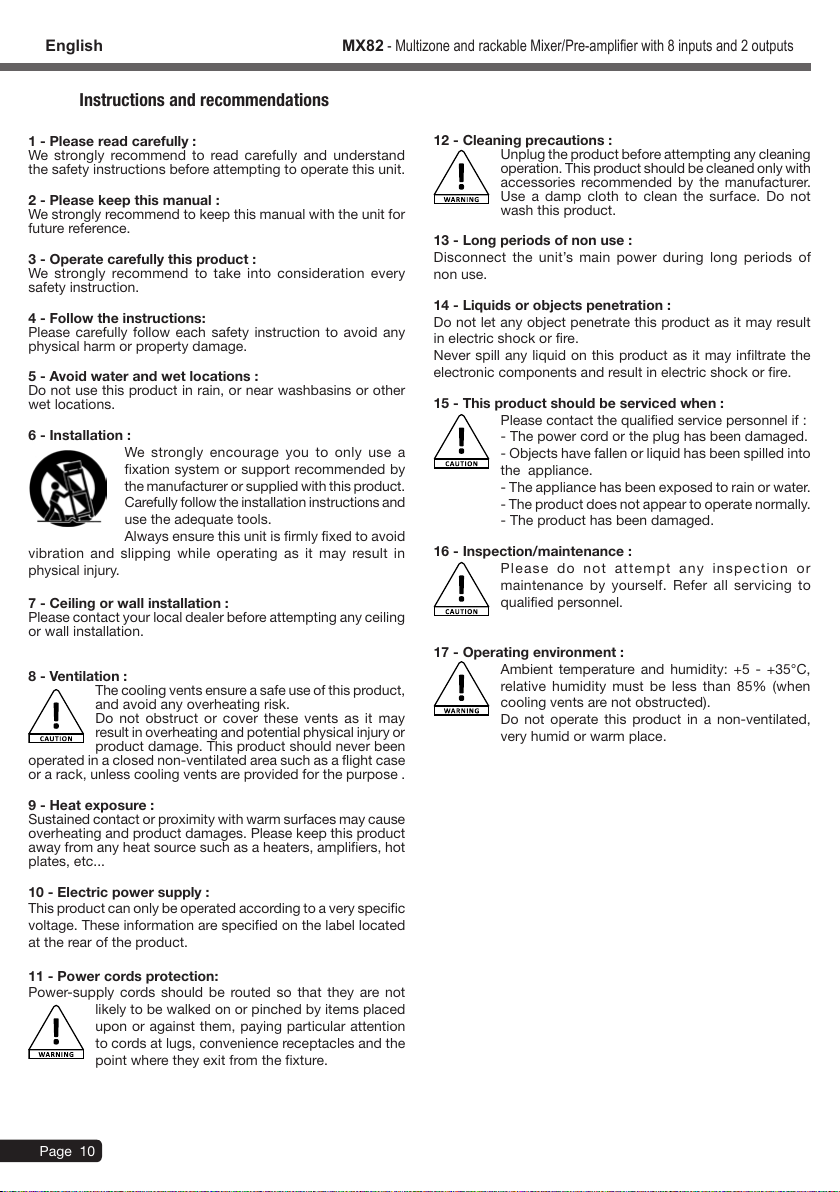

1 - Please read carefully :
We strongly recommend to read carefully and understand
the safety instructions before attempting to operate this unit.
2 - Please keep this manual :
We strongly recommend to keep this manual with the unit for
future reference.
3 - Operate carefully this product :
We strongly recommend to take into consideration every
safety instruction.
4 - Follow the instructions:
Please carefully follow each safety instruction to avoid any
physical harm or property damage.
5 - Avoid water and wet locations :
Do not use this product in rain, or near washbasins or other
wet locations.
6 - Installation :
We strongly encourage you to only use a
fixation system or support recommended by
the manufacturer or supplied with this product.
Carefully follow the installation instructions and
use the adequate tools.
Always ensure this unit is firmly fixed to avoid
vibration and slipping while operating as it may result in
physical injury.
7 - Ceiling or wall installation :
Please contact your local dealer before attempting any ceiling
or wall installation.
8 - Ventilation :
The cooling vents ensure a safe use of this product,
and avoid any overheating risk.
Do not obstruct or cover these vents as it may
result in overheating and potential physical injury or
product damage. This product should never been
operated in a closed non-ventilated area such as a flight case
or a rack, unless cooling vents are provided for the purpose .
9 - Heat exposure :
Sustained contact or proximity with warm surfaces may cause
overheating and product damages. Please keep this product
away from any heat source such as a heaters, amplifiers, hot
plates, etc...
10 - Electric power supply :
This product can only be operated according to a very specific
voltage. These information are specified on the label located
at the rear of the product.
11 - Power cords protection:
Power-supply cords should be routed so that they are not
likely to be walked on or pinched by items placed
upon or against them, paying particular attention
to cords at lugs, convenience receptacles and the
point where they exit from the fixture.
Instructions and recommendations
12 - Cleaning precautions :
Unplug the product before attempting any cleaning
operation. This product should be cleaned only with
accessories recommended by the manufacturer.
Use a damp cloth to clean the surface. Do not
wash this product.
13 - Long periods of non use :
Disconnect the unit’s main power during long periods of
non use.
14 - Liquids or objects penetration :
Do not let any object penetrate this product as it may result
in electric shock or fire.
Never spill any liquid on this product as it may infiltrate the
electronic components and result in electric shock or fire.
15 - This product should be serviced when :
Please contact the qualified service personnel if :
- The power cord or the plug has been damaged.
- Objects have fallen or liquid has been spilled into
the appliance.
- The appliance has been exposed to rain or water.
- The product does not appear to operate normally.
- The product has been damaged.
16 - Inspection/maintenance :
Please do not attempt any inspection or
maintenance by yourself. Refer all servicing to
qualified personnel.
17 - Operating environment :
Ambient temperature and humidity: +5 - +35°C,
relative humidity must be less than 85% (when
cooling vents are not obstructed).
Do not operate this product in a non-ventilated,
very humid or warm place.
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 11
English
3 - Feature
4 - Technical data
2 - Introduction
• 2 balanced Mic/Line inputs on Euroblocks connectors
• 6 stereo or mono inputs on Euroblocks connectors
• 2 balanced mono or stereo outputs on Euroblocks connectors
• Priority microphone
• Phantom power supply on inputs 1 and 2
• Gain and tone adjustment (3 bands) on channels 1 and 2
• Gain adjustment on all inputs
• RJ45 connector for microphone control panel
• Mute contact possible on outputs 1 and 2
• Assignment of zones 1 and 2 on each input channel
• Signal and Peak display on each input channel
• Output level display by zone via 3 LEDs Vu meter
Resolutely oriented towards professional installation, the MIX82 mixer/preamp offers 2 mono mic/line inputs
and 6 stereo inputs.
Each input can be sent independently to each of the two zones, or to both simultaneously, in order to offer
maximum possibilities.
Power and output impedance Balanced outputs OUTPUT 1 and 2 0 dB / 600 Ohms
Input sensitivities Mic chanels - 50 dB ~ -16 dB / 20 KOhms
Line channels - 20 dB ~ +4 dB / 20 KOhms
T.H.D Less than 0.1%
Frequency response 20Hz ~ 20KHz +/- 1 dB
Equalization of inputs 1 and 2
HIGH (12 KHz) +/-15 dB
MID (2,5 KHz) +/-15 dB
HIGH (80 Hz) +/-15 dB
Output equalization HIGH (10 KHz) +/-15 dB
LOW (100 Hz) +/-15 dB
Crosstalk More than 70 dB
Phantom power supply +/-15V DC (Channels 1 and 2)
Rescue power supply +24 VDC / 350mA
General data
Power supply AC 220~240V / 50~60Hz or +24V DC
Power consumption 9 Watts
Weight 9 Kg
Dimensions 482 x 44 x 320 mm
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 12
English
6Output LED indicators
- SIG : This LED indicates the presence of an output
signal.
- -10dB : This LED indicates the minimum level of the
output signal.
- CLIP : This indicates an output level that is too high
at the output.
We strongly recommend not to exceed brief flashes of
these LEDs in order to prevent sound distortions.
7Output channel selectors
Each input channel can be assigned to one or the other
of the outputs or both.
8Input level indicator LEDs
- SIG : This LED indicates the presence of a signal on the
corresponding channel.
- CLIP : This LED indicates a too high level that is too
high at the input.
We strongly recommend not to exceed brief flashes of
these LEDs in order to prevent sound distortions.
1Mic/Line inputs
These inputs can be used to connect either a line level
source or a microphone level source. These inputs are
mono.
2Line inputs
These inputs are used to connect a line-level source.
These inputs are stereo and can also operate in mono.
31 and 2 outputs level adjustment
4Power switch
Turns the power on and off. When it is powered on, the
corresponding LED is lit.
5Output equalization
- HIGH (High Frequency control): Allows you to adjust
the output signal trebles from -15 to +15 dB at 12kHz.
- LOW (low frequency control): Allows you to adjust the
output signal basses from -15 to +15 dB at 12kHz.
Front panel
5 - Presentation
14
12874 13 14
3
678 5
2
1031 52 6 9 11
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 13
English
REAR PANEL
1Power input
Connect here the supplied IEC power cord, then
connect the other end to an electrical outlet after having
checked the voltage.
2DC24V connector
The PREZONE444 might be set up in a public place and
used as an alert center in case of emergency. To this
effect, it features a 24V back-up power supply unit.
3REMOTE MIC
Allows you to connect the MIC-DESK4 announcer.
Thanks to your MIC-DESK4, you can individually select
each zone for public announcements.
4PRIORITY INPUT
This input has priority over all others. If a signal is
present on this input, all other inputs are muted.
5EXT. MUTE connectors
These connectors are used to connect a contact to
mutethe corresponding output.
6Outputs STEREO/MONO switches
These switches allow the stereo inputs to be summed
into two identical channels.
7Line outputs
Connect an amplifier to these outputs to power
speakers.
The signal level on these outputs is adjustable on the
front panel via the potentiometers of the OUTPUT 1 and
OUTPUT 2 zones.
83 to 8 input connectors
These inputs are stereo line level.
The signal volume present on these inputs is adjustable
on the front panel.
9STEREO/MONO inputs switches
These switches allow a mono signal present at the input
to be sent on both the right and left channels of the
outputs.
10 1 and 2 channels equalization
These channel features a 3-way signal equalization.
These knobs allow you to increase or decrease basses
(LOW), mid frequencies (MID) and trebles (HIGH) of each
incoming signal.
Microphone channels only feature these settings.
- HIGH (High Frequency control): Allows you to
adjust
trebles of the corresponding channel from -15 to +15 dB
at 12kHz.
- MID (Mid frequency control): Allows you to adjust mid
frequencies of the corresponding channel from -15
to +15 dB at 2.5kHz.
- LOW (low frequency control): Allows you to adjust
basses of the corresponding channel from -15 to +15 dB
at 80Hz.
11 GAIN potentiometer
These potentiometers on all inputs allow you to adjust
the level of the incoming signal on each input.
12 1 and 2 input connectors
These connectors are used to connect line or
microphone level signals.
13 PHANTOM switches
These switches allow you to add +15V DC phantom
power to microphone channels 1 and 2 in order to
connect condenser microphones.
14 TALKOVER switches
These switches are used to attenuate the signals on
inputs 3 to 8 when a signal is present on inputs 1 and 2.
14
12874 13 14
3
678 5
2
1031 52 6 9 11
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 14
English
6 - Schematic diagram of the principle
Microphones
Multimedia player
Webradio
CD player
8Ωspeakers
AMP480
Mono-channel amplifier
100V line-level
100V line-level speakers
MIC-DESK4 for
announcements via zones
1 and 2
All manuals and user guides at all-guides.com

MX82 - Multizone and rackable Mixer/Pre-amplifier with 8 inputs and 2 outputs
Page 15
English
7 - Notes
All manuals and user guides at all-guides.com

La société AUDIOPHONY®apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité.
Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la
configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
Pour bénéficier des dernières informations et mises à jour sur les produits AUDIOPHONY®connectez-vous sur www.audiophony.com
AUDIOPHONY®est une marque de HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANCE
Because AUDIOPHONY®takes the utmost care in its products to make sure you only get the best possible quality, our products are
subjects to modifications without prior notice. That is why technical specifications and the products physical configuration might differ
from the illustrations.
Make sure you get the latest news and updates about the AUDIOPHONY®products on www.audiophony.com
AUDIOPHONY®is a trademark of HITMUSIC S.A.S - Zone Cahors sud - 46230 FONTANES - FRANCE
All manuals and user guides at all-guides.com
