Audiopipe APCL-1000ID User manual

- 1 -
English
Amplifier Functions ...........................................................................................................
Pre Installation ..................................................................................................................
Wiring Configuration .........................................................................................................

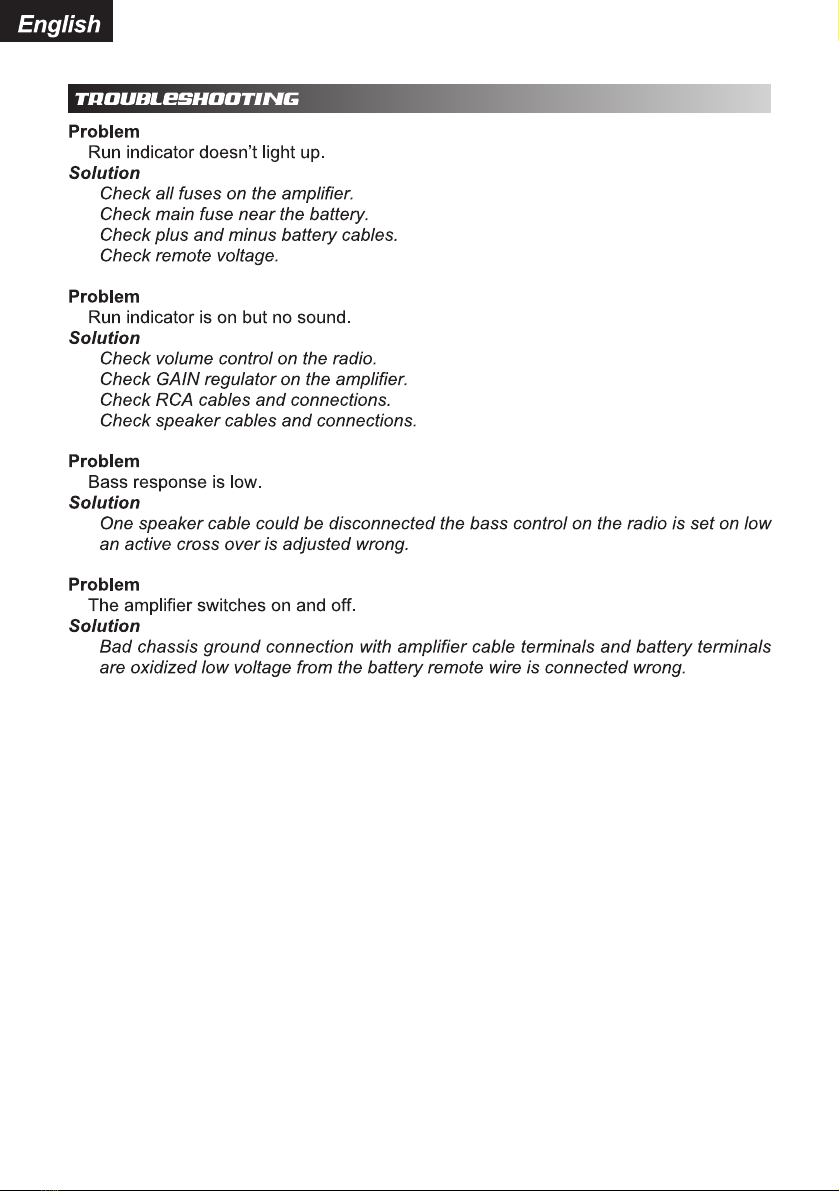

Troubleshooting ................................................................................................................
Product Specifications ......................................................................................................
1
4
5
8
9
Congratulations!
Thank you for purchasing Audiopipe Class D amplifier for your car audio system. Now you
own an amplifier of uncompromising design and engineering incorporating the latest
advanced circuit technology. You will discover soon that our amplifiers display optimum
sound with high quality, reliable performance.
Audiopipe amplifiers are adopted by advanced craftsmanship which using the highest
quality components and strict quality control system. In order to provide you the best
performance. We recommend you to contact an authorized Audiopipe Dealer to do the
installation.
Please read this manual thoroughly to ensure that you can get the maximum benefit from
this new amplifier. When you install it properly, this unit will provide you years of trouble-
free performance.
1 Ohm load stable.
•Double side FR-4 PCB, high quality SMD components.
•Full MOSFET circuit design.
•Subsonic adjustable.
•
•Low pass filter adjustable.
Bass boost frequency and level adjustable.
•Phase adjustable.
•Overload, short circuit, thermal, low voltage protection.
•Easy bridging operation.
•
•Remote bass level control (with remote bass knob).

- 1 -
English
Speaker connection
Never connect the speaker cables with the chassis ground. This may destroy your
amplifier. Check that your speakers are connected correctly which means plus to plus
and minus to minus.
We recommend speaker cable from 2.25 mm to up. The connection ways are shown
in the attachment.
BATT+
Battery + terminal. The +12 Volt power cable must be connected with a fuse in line
near the battery + terminal. Please see the table of cable and fuse selection.
REM
Remote terminal. The remote cable must be connected with the radio remote terminal
so that the amplifier will switch on and off automatically with the radio.
If there are two or more amplifiers installed together, it might be necessary to add an
additional relay. Please consult your dealer.
GND
Chassis ground terminal. The chassis ground cable must be connected very tight on
a nearby massive and electric conductive place.
Gain
Gain control regulates the sensitivity of the amplifier to match the signal output voltage
of your source unit. The gain control is not a volume adjustment. Use high quality CD
music and increase the volume of your source unit to 75% posit, set the gain at the
minimum and then increase gain slowly (clockwise). Stop at the first sign of distortion,
then lower the gain a little (counter clockwise) to achieve clear undistorted music at
the maximum level.
Remote Bass Level Control
When using the remote bass level control you can adjust volume in the driver seat.
RCA audio input
These RCA audio inputs connect with your radio RCA outputs. Please use car audio
RCA cables, otherwise it nay be disturbed. Keep these cables as short as possible.
To avoid disturbances from your car electronics, please don't close the existing car
cables when you install the RCA cables. If your radio has only one set output, please
use a suitable Y-RCA adaptor. If your radio has only speaker output, you must use a
HIGH LOW LEVEL adaptor.
Run Indicator
This LED will light up when amplifier work properly, it will flash or shut down once
amplifier in self-testing or malfunction.

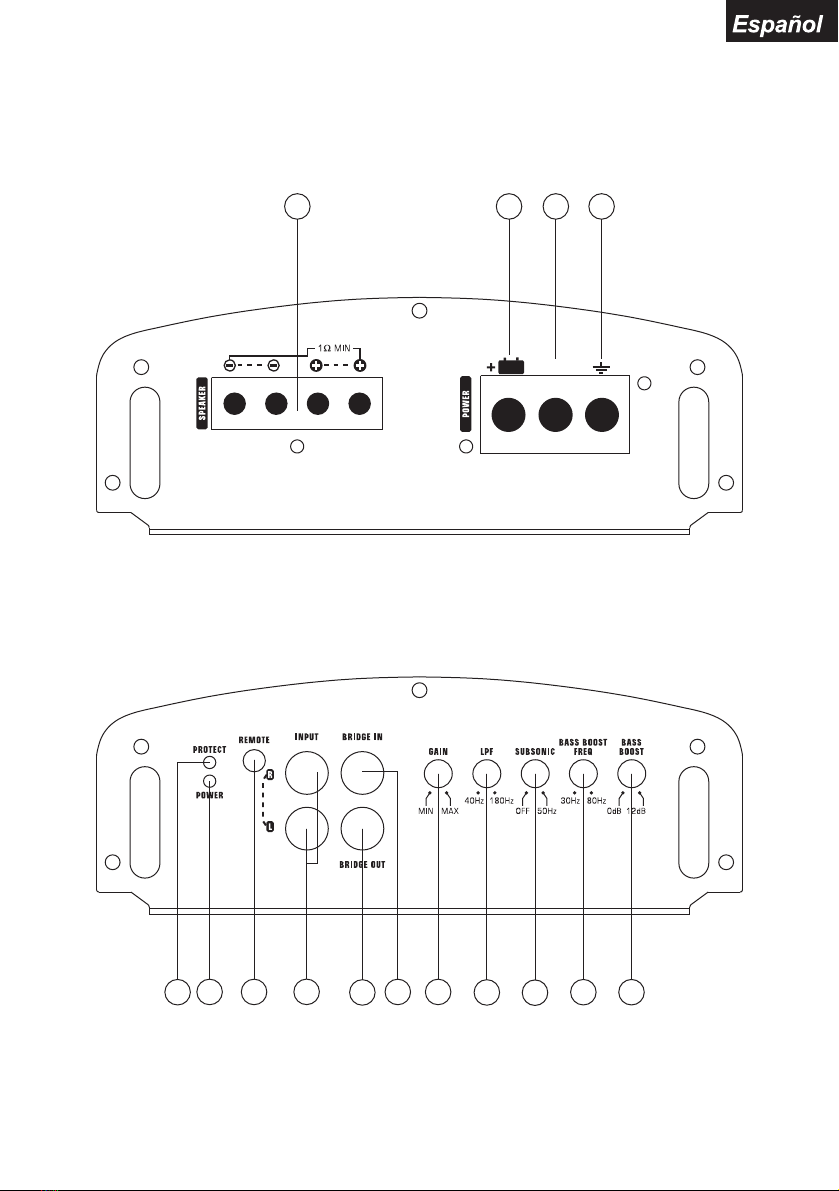

1
2
3
4
5
6
7
8

- 2 -
English
Bridge in
This RCA jack receives signal from the master amplifier when this amplifier is bridged
as slave. DO NOT use input jacks when the amplifier is working as slave. All the
functions will be adjusted by the master amplifier.
Bridge out
This RCA output sent out bridge signal to another same Class D amplifier in bridging
configuration
Low Pass Filter
Filter out high frequency that the woofer can't play. Adjust this knob to match the
woofer's frequency response.
SUBSONIC
Filter out unwanted too low frequency. This function will increase the power handing
of your woofer’s. It can adjust the frequency filter from, 10Hz (OFF) to 50Hz.
Bass boost Frequency
Adjust the boosted center frequency. The frequency can be adjusted from 0Hz to 80Hz,
use combine with bass boost level adjusting.
Bass boost Level
Adjust the boosted frequency from 0 ~ 12dB.
Alarm Indicator
When this LED light up, the amplifier may in self-test mode (when power up) or
malfunction. Shut down the amplifier immediately can find the reason before power
up amplifier again.
9
15
14
13
12
11
10

- 3 -
English
APCL-10001D / APCL-15001D
21 3 4
12
56
7
913
15 810 1211
REM
12V

- 4 -
English
We recommend to have the installation done by an Authorized Audiopipe Dealer.
Required power, ground wire and proper external fuse as below:
Fuse
80 AMP
100 AMP
Model
APCL-10001D
APCL-15001D
Wire
4 Gauge
2 to 4 Gauge
We recommend a fuse should be installed away 0.2m from the battery. The ground wire
should be connected directly with the chassis of your vehicle which should be metal to
metal ground point connection. The amplifier must be mounted securely at a solid, dry
and low vibration surface in the trunk or passenger area. Fix the amplifier in an open air
area to insure proper heat dissipation. Fix the amplifier in a place where can access easily
to set the input controllers. Install all amplifier cables as far as possible from car electrical
cables such as the car ignition cable.
IMPORTANT:
When bridging two amplifiers please refer the bridging wiring chart.
•When bridging two amplifiers you should use same model amplifiers.
•Please make sure the negative speaker terminal of two amplifiers are connected by the
same gauge cables as the positive terminal being used.
•
DO NOT connect any signal cables with the input RCA jacks when bridged as slave unit.
•
•The LPF, Input level and remote functions will be disabled on slave amplifier when
bridged.
All the functions of the slave amplifier will be adjusted by the master amplifier.
•

- 5 -
English

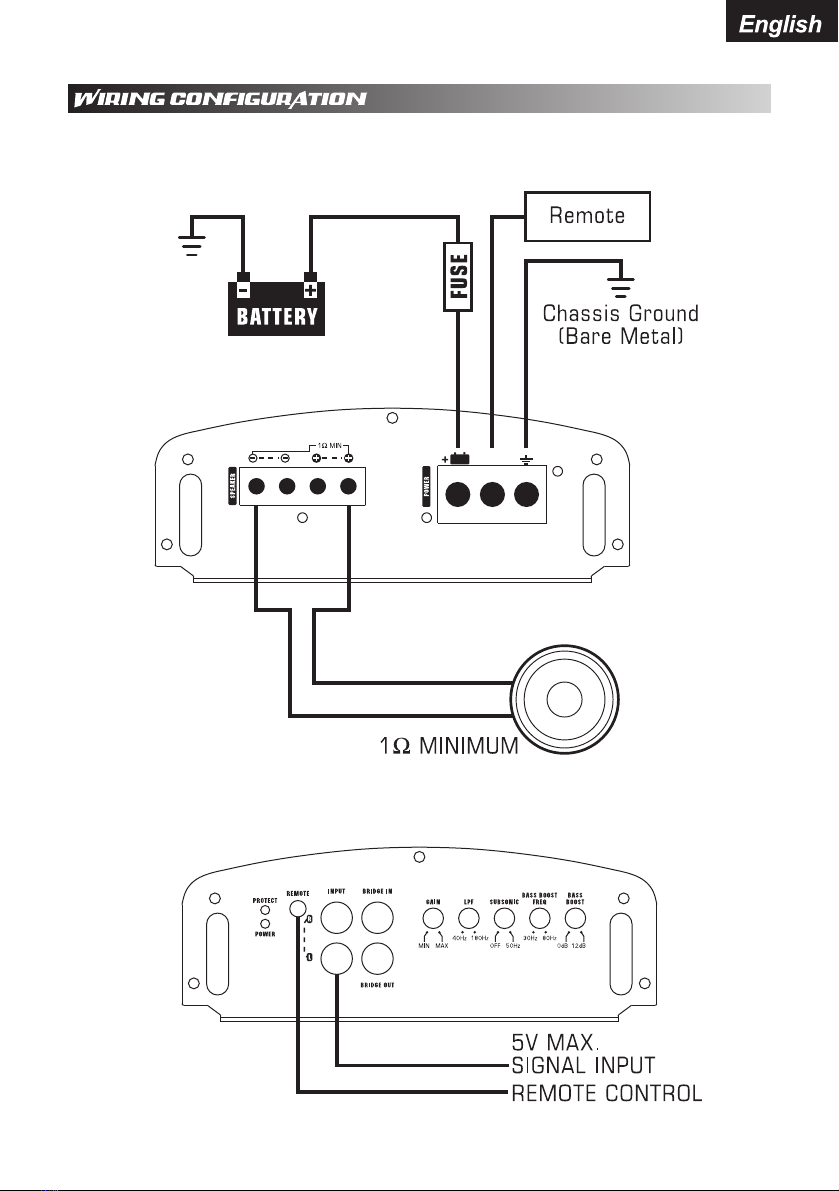

ONE SPEAKER MONO
APCL-10001D / APCL-15001D
REM
12V

- 6 -
English
TWO SPEAKER MONO
APCL-10001D / APCL-15001D
REM
12V

- 7 -
English
APCL-10001D / APCL-15001D
TWO AMPLIFIER LINKED TO ONE CHANNEL
REM
12V
REM
12V

- 8 -
English
•
•
•
•
•
•
For additional questions please contact your authorized Audiopipe dealer.
•
•
•
•

- 9 -
English
APCL-10001D 1000W
1 Ch-400W @ 4 Ohm
1 Ch-600W @ 2 Ohm
1 Ch-1000W @ 1 Ohm
80Hz ~ 180kHz
70dB
30 ~ 80Hz
<0.05%
0.2 ~ 5V
5 ~ 50Hz
(H)55 x (W)176 x (L)288 mm
Maximum Power Output .......................................................
Continuous Power Output ....................................................
Frequency Response ...........................................................
Signal Noise Ratio ................................................................
Bass Boost Level ..................................................................
THD ......................................................................................
Input Sensitivity Low Level ...................................................
Input Sensitivity Speaker Level ............................................
Dimensions ...........................................................................
1500W
1 Ch-600W @ 4 Ohm
1 Ch-950W @ 2 Ohm
1 Ch-1500W @ 1 Ohm
80Hz ~ 180kHz
70dB
30 ~ 80Hz
<0.05%
0.2 ~ 5V
5 ~ 50Hz
(H)55 x (W)176 x (L)357 mm
APCL-15001D
Maximum Power Output .......................................................
Continuous Power Output ....................................................
Frequency Response ...........................................................
Signal Noise Ratio ................................................................
Bass Boost Level ..................................................................
THD ......................................................................................
Input Sensitivity Low Level ...................................................
Input Sensitivity Speaker Level ............................................
Dimensions ...........................................................................

Funciones del Amplificador ..............................................................................................
Pre Instalación .................................................................................................................
Configuracion del Cableado .............................................................................................
Solución de Problemas ....................................................................................................
Especificaciones del Producto .........................................................................................
Carga estable de 1 Ohm.
Paredes dobles FR-4 PCB, con componentes SMD de alta calidad.
Diseño completo de circuito MOSFET.
Sonido subsónico adjustable.
Filtro de Paso Bajo adjustable.
Frecuencia de Incremento del Bajo y nivel adjustable.
Fase Ajustable.
Protección de bajo voltaje, sobrecarga, cortocircuito y termal.
Fácil operación de Puente.
Control remoto de ganancia opcional.
•
•
•
•
•
•
•
•
•
•
Felicidades!
Gracias por comprar los amplificadores Audiopipe Clase D para el sistema de audio de
su auto. Actualmente usted posee un amplificador con el diseño y fabricación que incorpora
la última tecnología e ingeniería de circuitos mas avanzadas. Usted descubrirá rápidamente
que nuestros amplificadores desarrollan un óptimo sonido con una alta calidad y rendimiento
confiable.
Los amplificadores Audiopipe han adoptado el acabado mas avanzado el cual utiliza los
componentes de mayor calidad y un sistema de control de calidad estricto, para poder
proveer a usted el mayor rendimiento. Le recomendamos que contacte a un concesionario
Audiopipe autorizado para realizar la instalación.
Por favor leer este manual completamente y asegúrese de obtener el máximo beneficio
de su nuevo amplificador. Instalando de manera adecuada, esta unidad le proporcionará
años de rendimiento libres de problemas.
- 1 -
1
4
5
8
9

Conexiones de las bocinas
Nunca conecte los cables de las bocinas con el chasis a tierra. Esto puede destruir
su amplificador. Verifique que sus bocinas estan conectadas correctamente. Lo que
signifca “mas a mas” y “menos a menos”.
Recomendamos un cable para las bocinas desde 2.2 mm hacia arriba. Las vias de
conexión se muestran en el anexo.
BATERIA +
El terminal + de la bateria y el cable de potencia de 12V deben ser conectados con
un fusible en linea cerca del terminal + de la batería. Por favor ver la tabla de selección
del cable y del fusible.
REM
La terminal remota y el cable del remoto deben ser conectados con la terminal remota
del radio lo que hace que el amplificador pueda ser cambiado a “Encendido” y “Apagado”
automáticamente con el radio.
Si hay dos ó mas amplificadores instalados juntos, será necesario adicionar un rele.
Por favor consultar a su concesionario.
GND
La terminal del chasis a tierra y el cable del chasis a tierra deben ser conectados
fuertemente en un lugar donde la conductividad electrica y masiva esten cercanas.
GANANCIA
El control de ganancia regula la sensibilidad del amplificador para acoplar la señal
de salida de voltaje de su unidad. El control de ganancia no tiene un volumen ajustable.
Utilice un CD de musica de alta calidad e incremente el volumen de su unidad a un
75%+, coloque la ganancia al mínimo y entonces vaya incrementado la ganancia
lentamente (a favor de las manecillas del reloj). Pare a la primera señal de distorción.
Entonces baje la ganancia un poco (en contra de las manecillas del reloj) para lograr
una música clara sin distorciones y a un máximo nivel.
Control Remoto del Nivel del Bajo
Cuando este usando el control remoto del nivel del bajo usted puede ajustar el volumen
en el asiento del conductor.
Entrada de Audio RCA
Estas entradas de audio RCA se conectan con las salidas RCA de su radio. Por favor
use cables de audio para su auto, de otro modo, puede tener distorciones. Mantenga
estos cables tan cortos como sea posible para eliminar alteraciones en los equipos
electrónicos de su auto, por favor no cierre los cables existentes en su auto cuando
usted instale los cables RCA. Si su radio tiene solamente una salida, por favor use
un adaptador Y-RCA adecuado. Si su radio tiene solamente una salida en la bocina,
usted debe usar un adaptador de nivel alto/bajo.
Indicador
Esta luz LED se enciende cuando el amplificador trabaja adecuadamente, la luz
destellará ó se apagará una vez que el amplificador se auto comprueba ó funciona
mal.
- 1 -
1
2
3
4
5
6
7
8

Puente de Entrada
Este enchufe RCA recibe la señal del amplificador principal cuando este amplificador
es un Puente y trabaja como secundario. NO use enchufes de entrada cuando el
amplificador esta trabajando como secundario. Todas las funciones seran ajustadas
por el amplificador principal.
Puente de Salida
Esta salida RCA envia señales via Puente a otro amplificador clase “D” en configuración
de Puente.
Filtro de Paso Bajo
Es un filtro de salida de alta frecuencia donde el woofer no puede reproducir. Ajuste
este botón para igualar la respuesta de frecuencia del woofer.
SUBSONICO
El filtro hacia afuera no es deseado por su baja frecuencia. Esta función incrementará
la potencia de su woofer. Se puede ajustar la frecuencia del filtro desde 10Hz (OFF)
hasta 50Hz.
Frecuencia Incrementada del Bajo
Ajuste la frecuencia central incrementada. La frecuencia puede ser ajustada de 0Hz
a 80Hz, usela combinada con el ajuste de nivel de incremento del bajo.
Nivel de Incremento del Bajo
Ajuste la frecuencia incrementada desde 0 ~ 12dB.
Indicador de Alarma
Cuando la luz LED se enciende, el amplificador debe entrar en el módulo de auto
comprobación (cuando la potencia se enciende) ó tiene mal funcionamiento. Apague
el amplificador inmediatamente, puede hallar el motivo antes de encender el amplificador
nuevamente.
- 2 -
9
15
14
13
12
11
10

- 3 -
APCL-10001D / APCL-15001D
21 3 4
12
56
7
913
15 810 1211
REM
12V

Al hacer la instalación utilice los servicios de un concesionario Audiopipe autorizado y
asegúrese que el cable de potencia, cable a tierra y el fusible externo sean los adecuados,
como indicamos debajo:
- 4 -
Cable
Calibre 4
Calibre 2 a 4
Fusible
80 AMP
100 AMP
Modelo
APCL-10001D
APCL-15001D
Todas ls funciones del amplificador secundario deberan ser ajustadas por el amplificador
principal.
Las funciones del filtro de paso bajo, el nivel de entrada y el remoto deberan ser
desabilitados en un amplificador secundario cuando sirven como Puente.
Por favor asegúrese que el terminal negativo de la bocina de los dos amplificadores
esten conectados con cables del mismo calibre a los del terminal positivo que esta siendo
usado.
Cuanda haga Puente con dos amplificadores usted debe usar un mismo modelo de
amplificador.
IMPORTANTE:
Recomendamos que el fusible sea instalado a 0.2m de la bateria. El cable a tierra debe
ser conectado directamente con el chasis de su vehículo el cual debe ser metal a metal
a tierra en el punto de conexión. El amplificador debe ser montado con seguridad en una
superficie sólida, seca y con bajas vibraciones en el maletero o en al area del pasajero.
Fije el amplificador en un area ventilada donde asegure una apropiada disipación del
calor, en un lugar donde pueda tener acceso fácilmente para establecer los controles de
entrada. Instale todos los cables del amplificador tan lejos como sea posible de los cables
eléctricos del auto, tales como los cables de ignición del auto.
•Cuando haga Puente con dos amplificadores por favor referirse al diagrama del cableado
de puentes.
•
•
•
•
•
NO conecte ningun cable de señal con el enchufe de entrada RCA cuando se hace
Puente como una unidad secundaria.

APCL-10001D / APCL-15001D

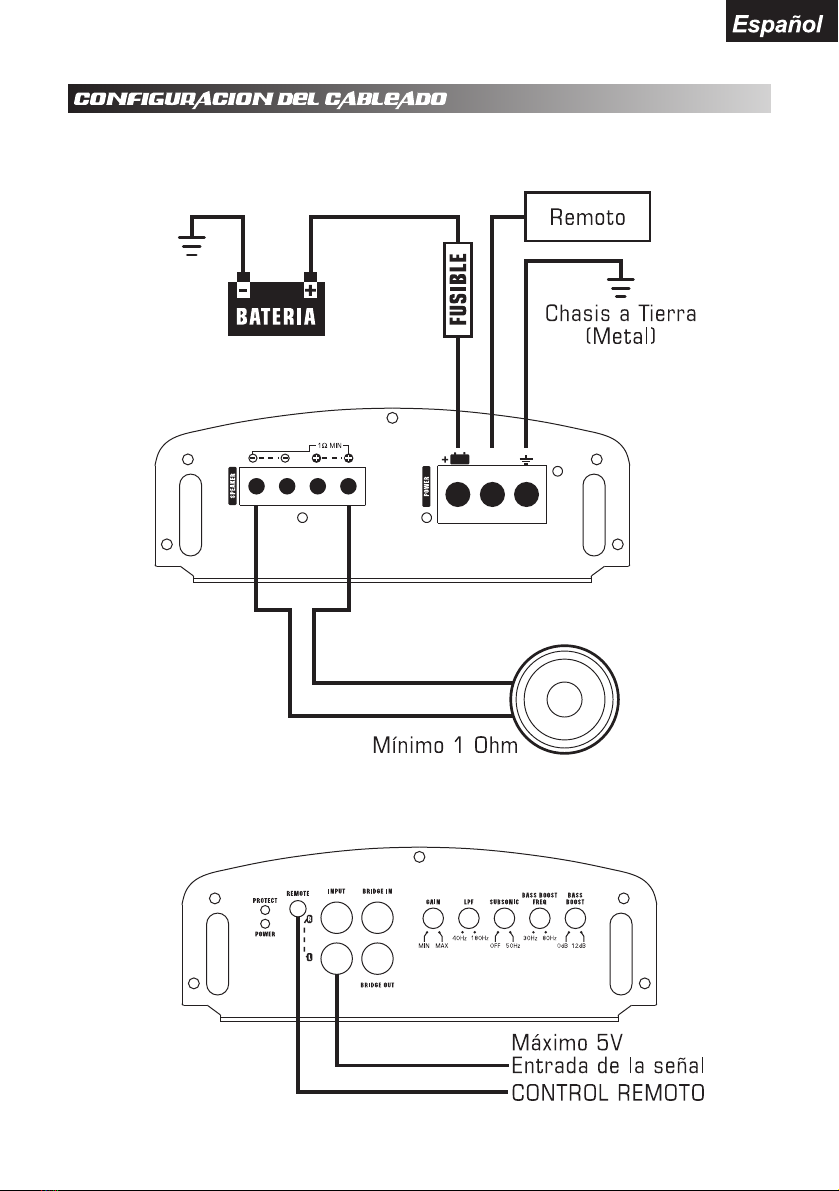

UNA BOCINA MONO
- 5 -
REM
12V

APCL-10001D / APCL-15001D

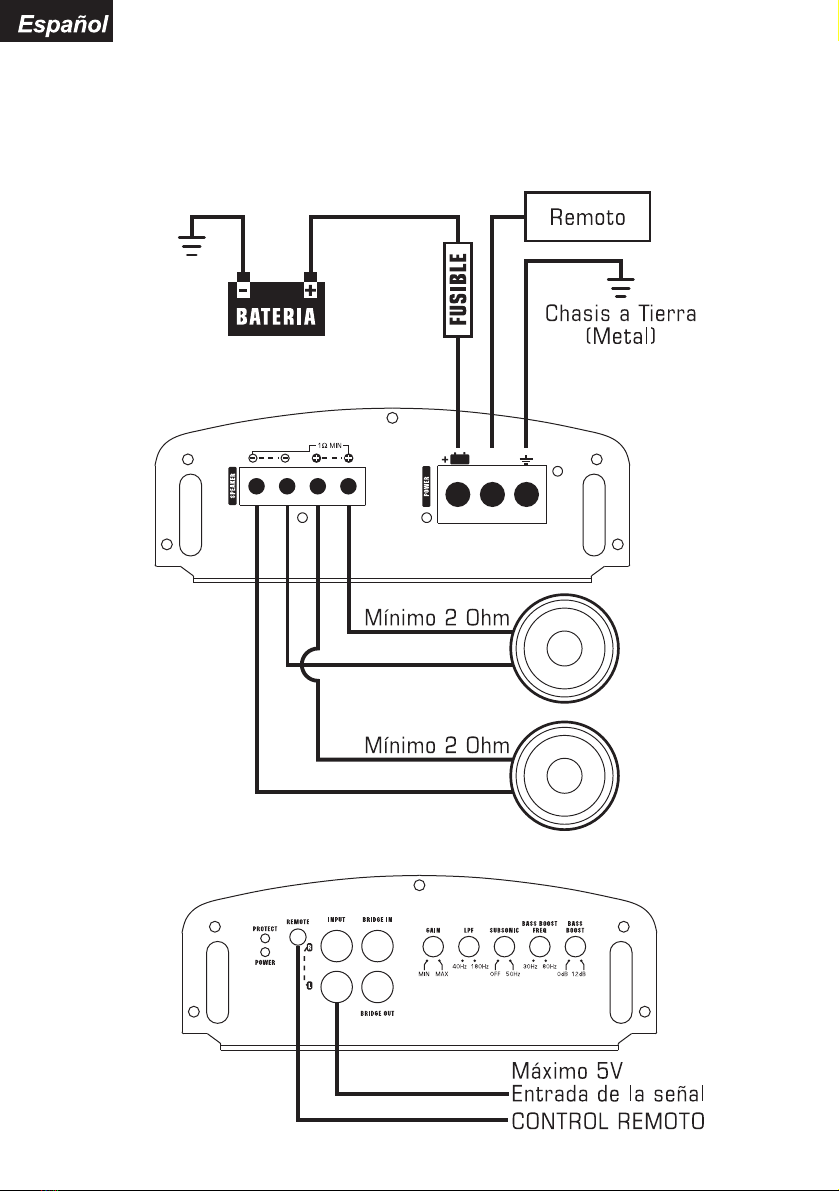

DOS BOCINAS MONO
- 6 -
REM
12V

APCL-10001D / APCL-15001D
- 7 -
DOS AMPLIFICADORES UNIDOS A UN SOLO CANAL
REM
12V
REM
12V
