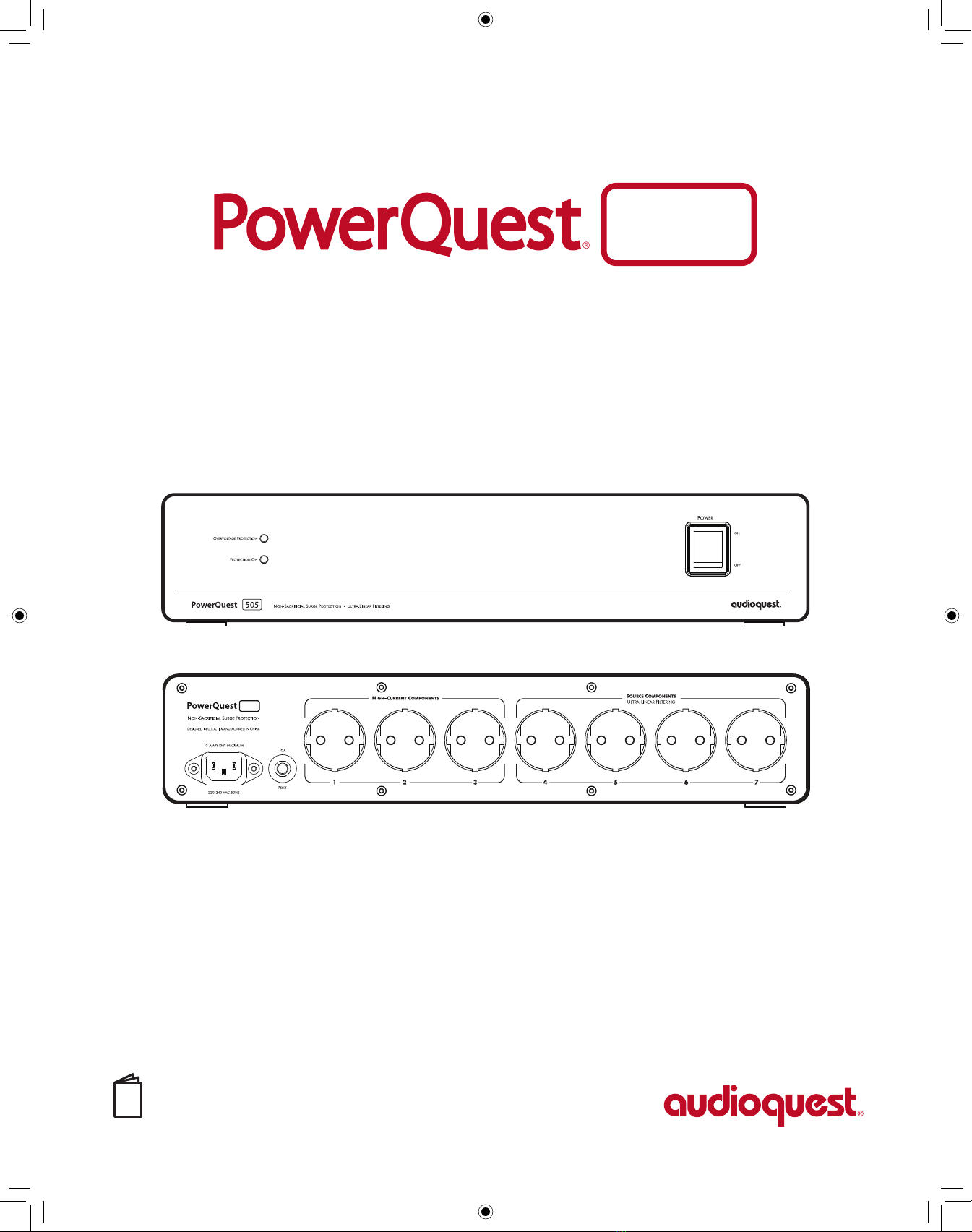

AudioQuest PowerQuest 505 User manual

505
505
Owner’s Manual
Manuel de l’utilisateur
Power Conditioner
Conditionneur d’alimentation
505
[Schuko-EU ]
Diese Bedienungsanleitung in Deutscher Sprache nden Sie unter audioquest.com/powerquest
De Nederlandstalige handleiding is te vinden op audioquest.com/powerquest
Este manual en español se puede encontrar en audioquest.com/powerquest
Данное руководство на русском языке можно найти на сайте audioquest.com/powerquest
该中文手册可在audioquest.com/powerquest找到。

2
PowerQuest 505 EU Features 3
Introduction 3
Installation/Unpacking 5
Unpacking 5
Safety Information/Warnings 5
Servicing/Return to AudioQuest 5
Power Source 5
Placement 5
Connection to Audio/Video Components 6
AC Cable Routing 6
High Current/Low-Z Power Outlets 6
Ultra-Linear Filtered Power Outlets 6
Suggested AC Connections 7
Operation and Continuous Use 8
Power Switch/Circuit Breaker and LED Power Indicator 8
Overvoltage Protection Indicator 8
Break-in Time/Continuous Use 8
Specications 9
Trouble-Shooting Guide 10
Warranty 11
Français 13
ENGLISH

3
PowerQuest 505 EU Features
¡Ultra-Linear Dierential Filter: 30kHz – 1GHz (well in excess of 22dB)
¡Ultra-Linear Common-Mode Filter: 30kHz – 100MHz (well in excess of 22dB)
¡Both lters linearized for (rising) line impedance with frequency from 0.05 Ohms (source) and
10 to 50 Ohms load (system current dependent)
¡Non-Sacricial Surge Suppression (will withstand multiple strikes of 6000V or 3000A
without damage)
¡Extreme Voltage Shutdown: 270VAC. Will activate main circuit relay in under 0.25 seconds.
Automatically resets once incoming voltage is within a safe range
¡(3) High-Current outlets; (4) Ultra-Linear Filtered Source outlets
¡Detachable 2-meter PowerQuest PQ-716 AC cord featuring ZERO-Tech and RF/ND-Tech
¡Maximum Input Current Capacity: 10A RMS
¡2RU rack mountable metal chassis (rack ears included)
Introduction
The science of AC power is not simple; it demands focus, and the devil is in the details. In fact, the mammoth
increase in airborne and AC-line-transmitted radio signals, combined with overtaxed utility lines and the
ever-increasing demands from high-denition audio/video components, has rendered our utilities’ AC power
an antiquated technology.
Where Alternating Current (AC) is concerned, we’re relying on a century-old technology created for
incandescent lights and electric motors—technology that was certainly never meant to power the
sophisticated analog and digital circuits used in premium audio/video systems. To properly accommodate the
promise of today’s ever-increasing bandwidth and dynamic range, we must achieve extraordinarily low noise
across a wide range of frequencies.
Further, today’s power ampliers are being taxed for instantaneous peak-current demand, even when they’re
driven at modest volumes. Although we have seen a substantial increase in both dynamics and bass content
from our audio software, the loudspeakers we employ to reproduce them are no more ecient than they
were two to four decades ago. This places great demands on an amplier’s power supply, as well as the
source AC power supplying it.
Our systems’ sensitive components need better alternating current—a fact that has resulted in a host of AC
power conditioning, isolation transformers, regeneration ampliers, and battery back-up system topologies.
Through dierential sample tests and spectrum analysis, it can be proven that up to a third of a high-
resolution (low-level) audio signal can be lost, masked, or highly distorted by the vast levels of noise riding
along the AC power lines that feed our components. This noise couples into the signal circuitry as current
noise and through AC ground, permanently distorting and/or masking the source signal.
All sincere attempts to solve this problem must be applauded since once the audio/video signal is gone, it’s
gone forever...
For AudioQuest, honoring the source is never a matter of simply using premium “audiophile-grade parts” or
relying on a proprietary technology—common approaches used within the audiophile market. For years, we
have all been witness to the same, seemingly endless audiophile debates: Valves versus transistors. Analog
versus digital. Can cables really make a dierence? The debates go on and on. While we, too, can brag
about our many unique technologies, we realize that true audio/video optimization is never a matter of any
one secret or exotic circuit. When it comes to noise dissipation for AC power, many approaches can yield

4
meaningful results. However, they may also impart ringing, current compression, and non-linear distortions
that are worse than the disease.
Though it’s easy to boast, it’s quite another thing to create a solution that is consistent, holistic, functional,
and that honors veriable science. It’s not enough to reduce AC line noise and its associated distortions at
just one octave, thus leaving vulnerable the adjacent octaves and octave partials to noise, resonant peaking,
or insucient noise reduction. Consistency is key. We should never accept superior resolution in one octave,
only to suer from masking eects a half-octave away and ringing artifacts two octaves from there. This is
the principal criterion for all AudioQuest’s AC power products.
The PowerQuest 505 EU represents over 25 years of exhaustive research and proven AC power products
designed for audiophiles, broadcast engineers, and professional audio applications. We welcome you to
experience the PowerQuest 505 EU and hear rsthand the remarkable results of highly optimized power
management.
—Garth Powell, Senior Director of Engineering, AudioQuest

5
Installation | Unpacking
Before unpacking your PowerQuest 505 EU, inspect the carton for any obvious damage to the boxes
and internal protective materials. If internal damage is likely, contact the carrier who delivered the unit.
If shipping damage is evident on the product, then please contact your shipping carrier. Please save
all shipping and packing materials. Should you move or otherwise need to transport your PowerQuest
505 EU, these packing materials will ensure the safest transportation. The carton should contain the
PowerQuest 505 EU (220-240V Schuko AC Outlets), two foam inserts, owner’s manual, rack-mount kit, and
2m PowerQuest PQ-716 AC power cord. Registration is recommended. In the event that your original
ownership documents are lost, your registration can be used to establish whether the unit is within the
warranty period.
Safety Information | Warnings
Before operating the PowerQuest 505 EU, please read and observe all safety and operating instructions.
Retain these instructions for future reference.
¡Do not disassemble or in any way modify the PowerQuest 505 EU. There are no user-serviceable
parts inside.
¡Keep away from moisture and avoid excessive humidity.
¡Do not allow liquids or foreign objects to enter the unit.
Servicing | Return to AudioQuest
Servicing of the PowerQuest 505 EU must be performed by AudioQuest, and is only required when:
¡The PowerQuest 505 EU has been exposed to rain, ooding, or extreme moisture.
¡The PowerQuest 505 EU does not appear to operate normally. (See “Trouble-Shooting Guide.”)
¡The PowerQuest 505 EU has been dropped and sustained considerable physical damage.
If sending the PowerQuest 505 EU to AudioQuest for servicing (or shipping it for any reason), please use the
factory-approved packaging materials. If you have lost any of these (carton, two foam inserts, one poly bag),
please contact AudioQuest for replacements. We will provide replacement packaging materials for a nominal
charge; shipping costs will be paid by the individual or company requesting the packaging material. Please
do not rely on other methods of packaging, including those provided or suggested by packaging/mailing
stores. These methods and materials could seriously damage the product, as well as its nish. Even the loss of
the thick polybag is enough to permanently damage the nish during transport. If you have lost the original
packaging material, please request replacement materials from AudioQuest.
Power Source
Ideally, the power source to which the PowerQuest 505 EU is connected should be adequate for use at 220-
240V single phase nominal voltage, 10 amps (current capacity RMS or greater).
For proper operation, the PowerQuest 505 EU requires a safety ground (supplied via the power utility AC wall outlet).
Placement
The PowerQuest 505 EU is manufactured with four rubber-foam textured polymer feet for safe, secure
placement on any table, cabinet, shelf, or oor. Placement or proximity to other components is not
critical, and, under standard use, the PowerQuest 505 EU does not produce any appreciable heat. The
PowerQuest 505 EU may be rack-mounted in a standard 19” rack by attaching the included 2-RU rack

6
ears. To attach the optional rack ears to the PowerQuest 505 EU chassis, rst remove the three Phillips
athead screws from the front portion of both the left and right sides of the cover assembly. Next, mount
the rack ears ush with the PowerQuest 505 EU’s front panel. Finally, secure the rack ears into place by
installing the rack-mount kit’s Phillips pan head screws.
When tight installations do not provide adequate room in a rack, shelf, or cabinet, the PowerQuest 505
EU can be placed on its side. Such placement will pose no safety or performance compromises, but we
recommend placing a soft towel or carpet under the unit to prevent the chassis and front panel from being
scratched or marred in any way.
Connection to Audio/Video Components
AC Cable Routing
Once the PowerQuest 505 EU is placed, a 10-amp-rated (or greater), high-current AC cord must be connected
to the rear-panel AC inlet (IEC-C14) connector. The AC cord must have an IEC-C13 female end connector and
a grounded male 220-240VAC Schuko plug. We highly recommend the use of the supplied PowerQuest PQ-
716 AC cord or any AudioQuest NRG-Z, Wind Series, or High-Current Storm Series AC cable.
When facing the PowerQuest 505 EU’s rear panel, the IEC-C14 inlet is located on the unit’s lower-left side. The
AC inlet cord must be connected to an appropriate AC outlet (see “Power Source”).
Whenever possible, it is best to keep at least three inches (approximately 7cm) between AC cables and any
signal cable. When this is not possible in a practical layout of system cabling, crossing the AC cables to signal
cables at 90 degrees is best to minimize induced noise.
High-Current | Low-Z Power Outlets
There are three High-Current Power outlets (labeled “1” through “3”—three outlets in all). These are designed
to ensure optimal performance from any power amplier, monoblock amplier, integrated amplier, powered
receiver, or powered subwoofer, by minimizing the AC impedance to the amplier power supply.
However, the other four AC outlets (Ultra-Linear Noise-Filtering), are not optimized for most power ampliers.
They have been optimized for line-level audio preampliers, DACs, universal players, turntables, and video
products that utilize constant-current voltage amplier circuits. These circuits never suer from current
compression, but their lower input level and higher gain require a more robust means of noise dissipation.
This is key to the PowerQuest 505 EU’s discrete AC power banks, in that not every circuit is treated the same,
but rather isolated bank by bank and optimized for best performance.
Ultra-Linear Filtered Power Outlets
There are 4 discrete outlets in all, labeled “4” through “7” that utilize this technology within the PowerQuest
505 EU. All four of these are in turn isolated from the High-Current outlets, labeled 1 through 3. This oers
a great advantage in controlling the complex interactions of RF (radio frequency) and other induced
noises present in the AC power supplied from your utility, the noise that will be present on and in every
AC cord, and the noise that is produced within your system’s components and that “backwashes” into the
PowerQuest 505 EU’s output circuits.

7
Though it would be simple to recommend putting the digital or video components into outlets 4, 5, and
the line-level audio components and turntables into outlets 6 and 7, the quest for optimal performance is
more complex. This scenario will work, and likely work well, but a certain amount of experimentation is best
given the fact that no lter can eliminate 100% of all noise. The size of many of these RF-induced waveforms
possess sinewaves as small as the edge of a piece of paper, and the interactions are complex. So long as the
power ampliers are in their appropriate outlets (1 through 3), and the other components are in outlets 4
through 7, you should experience exemplary performance.

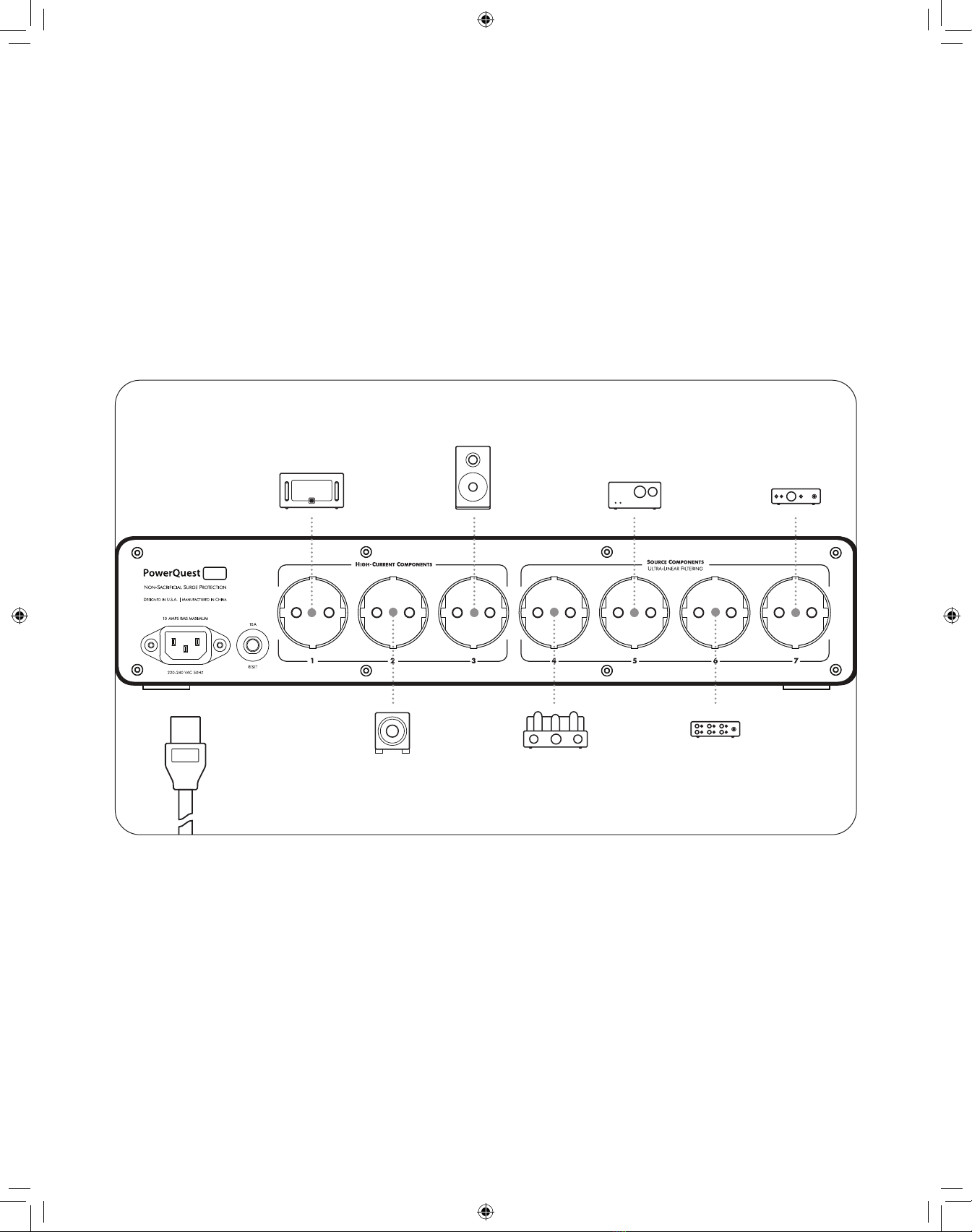

Suggested AC Connections
505
16 Amp
Rated
AC Cord
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Stereo
Amplier
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Line-Level
Preamp
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Phono Pre-
amplier
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Streamer –
DAC
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Switch
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Powered
Loudspeaker
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Subwoofer
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Note: Outlets 4 through 7 are subject to many variables and circuit conditions, so experimentation for best
results is encouraged. Power ampliers must be connected to outlets 1 through 3.

8
Operation and Continuous Use
Power Switch | Circuit Breaker and LED Power Indicator
Once the AC cords are properly connected to the AC source tap, and the components are connected to
the appropriate outlet banks, it is safe to energize the PowerQuest 505 EU. On the right-hand side of the
PowerQuest 505 EU’s front panel, there is a black rocker switch. Firmly press the rocker switch so that its
upper portion is ush with the front panel. Typically, within a couple of seconds, you should hear an audible
“clack” sound(s) from one or more relays within the PowerQuest 505 EU. At the same time, the front-panel
LED power indicator will glow green, signifying that the unit is operational. (If this does not occur, see the
“Trouble-Shooting Guide” in this manual.)
Overvoltage Protection Indicator
One portion of the PowerQuest 505 EU’s non-sacricial surge protection is dedicated to a fast-acting extreme
voltage shutdown circuit. If more than 270VAC is present on the incoming AC line for more than a quarter of a
second, the circuit will instantly open a high-current relay that will disengage the AC power from all the PowerQuest
505 EU’s AC outlets, activating the red front-panel LED “Overvoltage Protection” warning indicator. Once the event
has passed, or the building wiring fault has been corrected, the circuit will automatically re-engage.
Break-in Time | Continuous Use
The PowerQuest 505 EU is made of a variety of passive and active components. As such, the PowerQuest 505 EU
will benet from continuous use, just like any other audio/video component. This is not to say that you will
be made to “suer” through weeks or months of intolerable performance until that “magic day” when the
parts are fully formed and ready. On the contrary, the PowerQuest 505 EU will perform very well from the rst
moment you use it. It will improve gradually, in small increments, over a period of approximately two weeks.
While leaving the PowerQuest 505 EU turned on during this period will aid the process, it is also perfectly
acceptable to turn the unit o; doing so will simply increase the time it takes to reach nal “break-in.”
The PowerQuest 505 EU has a 5-year warranty, but it was designed to last for over two decades. Provided
that the PowerQuest 505 EU is used inside a home, store, studio, or oce with a reasonable climate
(7 degrees to 38 degrees Celsius, with less than 20% humidity), it can be left on continuously; there are
no parts that will wear out.

9
Specications
PowerQuest 505 EU
¡Surge Suppression: Non-sacricial (nothing to damage with repeated 6000V/3000A input
surge tests, which is the maximum that can survive through a building’s AC electrical panel).
¡Extreme Voltage Shutdown Voltage: 270VAC (will activate the main high-current relay to
open within less than 0.25 second; automatically resets once the incoming power is within
a safe range).
¡Dierential-Mode Noise Filtering: Well in excess of 22dB from 30kHz to 1GHz, linearized for
dynamic (rising) line impedance with frequency (source) and 10- to 50-ohm load,
system current dependent.
¡Common-Mode Noise Filtering: Well in excess of 22dB from 30kHz to 100MHz, linearized for
dynamic (rising) line impedance with frequency (source) and 10- to 50-ohm load,
system current dependent.
¡Maximum Input Current Capacity: 10 amps RMS
¡7 AC Outlets: 3 High-Current; 4 Ultra-Linear Filtering.
¡Power Consumption: Typically, less than 0.5 amps at 220-240VAC input, with all connected
components operational.
¡Dimensions: 43.0 cm W x 8.6 cm H (9.0 cm w/ feet attached) x 34.0 cm D (2-RU rack-mounting
ears are provided)
¡Weight: 4.90 Kg.
PowerQuest PQ-716 AC Power Cable (2m | 6’7”)
¡2.5 mm2 | 16A RMS capacity @ 220-240V 50Hz; NEMA male wall plug and IEC C-13
female connector
¡Semi-Solid Concentric Long-Grain Copper (LGC) Conductors
¡ZERO-Tech (No Characteristic Impedance) for uncompressed current transfer
¡RF/ND-Tech minimizes circuit misbehavior by canceling induced RF noise
¡Direction-Controlled Conductors ensure induced noise is properly drained and dissipated

10
Trouble-Shooting Guide
At AudioQuest, we always appreciate hearing from you. However, if you have questions, problems, or
suspect that your PowerQuest 505 EU requires service, please start here.
There is no power to any of the AC outlets.
When the PowerQuest 505 EU’s front-panel LED power indicator glows green, the unit is operational. If the
Protection On indicator is not lit, consider the following:
• Is the upper portion of the front-panel rocker switch fully ush with the chassis?
• Is the input AC cord fully inserted into the PowerQuest 505 EU’s AC inlet?
• Is the input AC cord properly plugged into the wall AC service outlet?
• Is the wall’s AC outlet functioning properly?
Plug into the outlet another component, product, or lamp to verify that power is present, and that the
electrical panel’s circuit breaker has not tripped. If there are only one or two AC outlets that have no
output power, a component may be malfunctioning. Verify the AC output with a known simple device
such as a lamp.
There is no power to any of the AC outlets and the red front-panel Overvoltage
Protection indicator is lit.
This indicates that either there is more than 270VAC (+/-5V) present on the wall’s AC service outlet, or the
PowerQuest 505 EU’s protection circuit is mis-calibrated. The latter is quite rare. (This circuit is adjustable,
but it’s tested and retested before it leaves the factory, and it’s glued into place, so shipping will not aect
it.) Use an AC voltage meter to determine if your outlet has too much voltage to be safe for operation, or if
there is a wiring fault that is causing this to occur.
Once the power is brought into a safe range for operation (180VAC to 265 VAC), the PowerQuest 505 EU’s
protection circuit will automatically switch to operational mode and the green power indicator will light.
The rear panel circuit breaker tripped (the button is extended outward) while
the system was playing.
You may have exceeded the maximum current capacity of the PowerQuest 505 EU. This should be rare, but
it may be possible. Typical power ampliers draw about one-third of their maximum current consumption at
220-240VAC, as listed in the product’s specications (typically found in their owner’s manual). This is further
complicated by the fact that the power consumption to all AC outlets (1 through 7), is a cumulative draw on
the maximum current capacity of 10 amps that will trip the circuit breaker.
My home or grounds were hit by lightning. The PowerQuest 505 EU seems to be
functioning properly. Should it be sent in for inspection or service?
If you see or smell smoke coming from the unit, it needs service. Otherwise, if it functions after such an
event (which is very likely), there is nothing that would be compromised or damaged. If it fails after such an
event, it will fail totally. However, it’s unlikely that this would occur. The circuit is designed to easily handle
any voltage or current surge that could possibly make it past an electrical panel. The force required to
damage the PowerQuest 505 EU via a power surge would melt the panel and burn the building (in which
case, the PowerQuest 505 EU is the least of your worries).
How do I clean the chassis?
The PowerQuest 505 EU’s black textured polymer and anodized front panel can be cleaned with AudioQuest
CleanScreen, or a modest misting of household window cleaners. Please use soft cotton or wool toweling to
remove the liquid from the metal and painted surface. Never use alcohol or solvent-based cleaners. They can
damage the surfaces, paint, and silk-screening material.

11
Warranty
The Quest Group, DBA: AudioQuest, warrants to the original purchaser of this AudioQuest PowerQuest
505 EU, will be free from defects in material and workmanship for a period of one year. The purchaser of
the product is allowed 30 days from the date of purchase to complete the warranty registration online at
the AudioQuest website: https://www.audioquest.com/page/aq-product-registration.html. If the purchaser
completes the aforementioned registration, the warranty period will be increased to ve years from the date
of purchase.
If the product does not conform to this Limited Warranty during the warranty period (as herein above
specied), purchaser shall notify AudioQuest in writing (or e-mail), of the claimed defects. If the defects
are of such type and nature as to be covered by this warranty, AudioQuest shall authorize the purchaser
to return the product to the AudioQuest factory (2621 White Road, Irvine, California, 92614 USA). Warranty
claims should be accompanied by a copy of the original purchase invoice showing the purchase date; this is
not necessary if the Warranty Registration was completed by registering online at the AudioQuest website.
Shipping charges to the AudioQuest factory (Irvine, California, USA) must be prepaid by the purchaser of
the product. AudioQuest shall, at its own expense, furnish a replacement product or, at AudioQuest’s option,
repair the defective product. Return shipping charges back to the purchaser will be paid by AudioQuest.
All warranties contained herein are null and void if: the AudioQuest AC power product has been opened,
improperly installed, altered in any way, or tampered with. AudioQuest is not responsible for any connected
equipment or any claims of damage to connected equipment due to the occurrence of an AC power
surge, spike, or over-voltage event, unless AudioQuest determines after thorough inspection and testing by
AudioQuest (with product shipped to AudioQuest USA at the owner’s expense), that the protection circuitry
was in whole or in part improperly functioning. AudioQuest is not responsible for any connected equipment
that is damaged due to external signal lines (non-AC power lines), that carry an electrical storm or signal
wiring fault surge or spike (such as Ethernet, cable, and satellite connections). All AudioQuest AC power
products, must be plugged directly into a properly wired AC power line with a protective ground.
AudioQuest AC power products cannot be “daisy-chained” together in serial fashion with other AC power
strips, UPS devices, other AC surge protectors, AC power conditioners, three-to-two prong adapters, or
AC extension cords. Any such installation voids the warranty. The AudioQuest warranty only protects
against damage to properly connected equipment or AC cables where AudioQuest has determined, at its
sole discretion, that the damage resulted from an AudioQuest power product circuit or protection circuit
malfunction and does not protect against acts of God (other than lightning, such as ood or earthquake),
war, terrorism, vandalism, theft, normal use wear and tear, erosion, depletion, obsolescence, abuse, damage
due to low-voltage disturbances (i.e., brownouts or sags), or system equipment modication or alteration.
Do not use this product in any way with a generator, heater, sump pump, water-related devices, life-
support devices, medical devices, automobile, motorcycle, or golf-cart battery charger. To be used indoors
only and in dry areas. All warranties contained herein are null and void if used in any way with any of the
aforementioned devices.
THE FOREGOING IS IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED
TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. AudioQuest
does not warrant against damages or defects arising out of improper or abnormal use or handling of the
product, against defects or damages arising from improper installation, against defects in products or
components not manufactured by AudioQuest, or against damages resulting from such non-AudioQuest
made products or components. This warranty shall be cancelled by AudioQuest at its sole discretion if the
product is modied in any way without written authorization from AudioQuest. This warranty also does not
apply to products upon which repairs have been aected or attempted by persons other than pursuant to
written authorized by AudioQuest.

12
THIS WARRANTY IS EXCLUSIVE. The sole and exclusive obligation of AudioQuest shall be to repair or replace
the defective product in the manner and for the period provided above. AudioQuest shall not have any other
obligation with respect to this product or any part thereof, whether based on contract, tort, strict liability, or
otherwise. Under no circumstances, whether based on this Limited Warranty or otherwise, shall AudioQuest
be liable for incidental, special, or consequential damages. AudioQuest employees or representatives’ ORAL
OR WRITTEN STATEMENTS DO NOT CONSTITUTE WARRANTIES, shall not be relied upon by purchaser, and are
not a part of the contract for sale or this Limited Warranty. This Limited Warranty states the entire obligations
of AudioQuest with respect to the product. If any part of this Limited Warranty is determined to be void or
illegal, the remainder shall remain in full force and eect.
Warranty claims should be accompanied by a copy of the original purchase invoice showing the date of
purchase. (If the product was registered online, this is not necessary.) Before returning any equipment for
repair, please be sure it is adequately packed and cushioned in either the original or a new AudioQuest
factory-supplied polybag, foam insert pair, and dual carton set to protect against damage in shipment, and
that it is insured.

13
Caractéristiques du PowerQuest 505 EU 14
Introduction 14
Installation/déballage 16
Déballage 16
Informations/avertissements sur la sécurité 16
Service/Retour à AudioQuest 16
Source d’alimentation 16
Placement 16
Connexion aux composants audio/vidéo 17
Acheminement des câbles d’alimentation 17
Prises externes à courant élevé/faible impédance 17
Prises électriques ltrées ultra-linéaires 17
Connexions CA suggérées 18
Fonctionnement et utilisation en continu 19
Interrupteur électrique/disjoncteur et indicateur d’alimentation à LED 19
Indicateur de protection contre les surtensions 19
Durée de rodage/utilisation continue 19
Spécications 20
Guide de dépannage 20
Garantie 22
FRANÇAIS

14
Caractéristiques du PowerQuest 505 EU
¡Filtre diérentiel ultra-linéaire : 30 kHz – 1 GHz (bien au-delà de 22 dB)
¡Filtre ultra-linéaire en mode commun : 30 kHz – 100 MHz (bien au-delà de 22 dB)
¡Les deux ltres sont linéarisés pour une impédance de ligne (croissante) présentant une fréquence
de 0,05 ohms (source) et une charge de 10 à 50 ohms (en fonction du courant du système)
¡Suppression de surtension non sacricielle (résistera à de multiples pics de 6000 V ou 3000 A
sans dommages)
¡Arrêt en cas de tension extrême : 270 VCA. Active le relais du circuit principal en moins de
0,25 seconde. Réinitialisation automatique lorsque la tension entrante se situe dans une plage
de sécurité
¡(3) Prises à courant élevé; (4) Prises à source ltrée ultra-linéaires
¡Cordon CA détachable PowerQuest PQ-716 de 2 mètres avec ZERO-Tech et RF/ND-Tech
¡Capacité maximale du courant d’entrée : 10 A RMS
¡Châssis métallique montable en rack 2U (adaptateurs de rack inclus)
Introduction
La science du courant alternatif n’est pas un sujet facile ; elle exige une concentration particulière et un souci
extrême du détail. En fait, l’augmentation phénoménale des signaux radio transmis par voie aérienne et dans
la ligne CA, combinée à des lignes des services publics surtaxées et aux demandes toujours croissantes en
composants audio/vidéo haute dénition, a fait de l’électricité CA de nos installations des services publics
une technologie obsolète.
Dans le cas du courant alternatif (CA), nous nous appuyons sur une technologie vieille de plusieurs siècles,
créée pour les lampes à incandescence et les moteurs électriques, qui n’a certainement jamais été conçue pour
alimenter les circuits analogiques et numériques sophistiqués utilisés dans les systèmes audio/vidéo haut de
gamme. Pour répondre correctement aux promesses de la bande passante et de la plage dynamique sans cesse
croissantes d’aujourd’hui, nous devons parvenir à un niveau de bruit extraordinairement faible sur une large
plage de fréquences.
De plus, les amplicateurs de puissance actuels sont taxés pour la demande instantanée en courant de crête,
même lorsqu’ils sont alimentés à des volumes modestes. Bien que nous ayons constaté une hausse substantielle
de la dynamique et du contenu des basses dans nos logiciels audio, les haut-parleurs que nous utilisons pour les
reproduire ne sont pas plus ecaces qu’il y a deux à quatre décennies. Cela impose des contraintes importantes
à l’alimentation électrique d’un amplicateur, ainsi qu’à la source de courant alternatif qui l’alimente.
Les composants sensibles de nos systèmes ont besoin d’un meilleur courant alternatif de meilleure qualité,
un problème qui a donné naissance à une multitude de systèmes de conditionneurs d’alimentation CA, de
transformateurs d’isolation, d’amplicateurs de régénération et de de systèmes de secours à batterie. Grâce à des
tests d’échantillons diérentiels et à une analyse spectrale, il peut être prouvé que, jusqu’à un tiers, un signal
audio haute résolution (bas niveau) peut être perdu, masqué ou fortement déformé par les énormes niveaux
de bruit circulant le long des lignes électriques CA qui alimentent nos composants. Ce bruit se propage dans le
circuit du signal sous forme de bruit de courant et par le biais de la mise à terre CA, déformant et/ou masquant
en permanence le signal source.
Toutes les tentatives sincères pour résoudre ce problème doivent être applaudies car une fois que le signal
audio/vidéo est parti, il est parti pour toujours...
Pour AudioQuest, le respect de la source ne se réduit jamais à simplement utiliser des « pièces supérieures de
qualité audiophile » ni à dépendre d’une technologie exclusive (des approches courantes sur le marché de la

15
haute-délité). Depuis des années, nous avons tous assisté aux mêmes débats sans n entre audiophiles : Lampes
ou transistors. Analogique ou numérique. Les câbles peuvent-ils vraiment faire une diérence ? Ces discussions
n’en nissent pas. Si nous pouvons, nous aussi, nous vanter de nos nombreuses technologies uniques, nous
réalisons que la véritable optimisation audio/vidéo n’est jamais l’aaire d’un circuit secret ou exotique. Lorsqu’il
s’agit de dissiper le bruit du courant alternatif, plusieurs approches peuvent donner des résultats signicatifs.
Toutefois, il est également possible de transmettre des tintements, des compressions de courant et des distorsions
non linéaires qui sont pires que le problème initial.
S’il est facile de se vanter, c’est une autre chose de créer une solution qui soit uniforme, globale, fonctionnelle et
scientiquement vériable. Il ne sut pas de réduire le bruit de la ligne CA et ses distorsions associées à une
octave seulement, laissant ainsi les octaves et les octaves partielles adjacentes vulnérables au bruit, au pic de
résonance ou à une réduction insusante du bruit. La cohérence est essentielle. Nous ne devons jamais accepter
une résolution supérieure dans une octave, au risque de subir des eets de masquage à une demi-octave de là
et des artefacts de sonnerie à deux octaves de là. C’est le critère principal pour tous les produits électrique CA
d’AudioQuest.
PowerQuest 505 EU représente plus de 25 années de recherche approfondie et de produits électriques CA
à l’ecacité éprouvée, conçus pour les audiophiles, les ingénieurs de diusion et les applications audio
professionnelles. Nous vous invitons à faire l’expérience de PowerQuest 505 EU et à découvrir par vous-même les
résultats remarquables d’une gestion électrique hautement optimisée.
—Garth Powell, directeur en chef de l’ingénierie, AudioQuest

16
Installation | déballage
Avant de déballer votre PowerQuest 505 EU, inspectez le carton pour voir si les boîtes et les matériaux de
protection internes n’ont pas subi de dommages évidents. Si des dommages internes sont probables, contactez
le transporteur qui a livré l’unité. Si les dommages dus à l’expédition sont évidents sur le produit, veuillez
contacter votre transporteur. Veuillez conserver tous les matériaux d’expédition et d’emballage. Si vous devez
déplacer votre PowerQuest 505 EU ou le transporter, ces matériaux d’emballage assureront un transport en toute
sécurité. Le carton doit contenir PowerQuest 505 EU (Prises d’alimentation Schuko 220-240V UE), deux inserts en
mousse, le manuel de l’utilisateur, un kit de montage sur rack et un câble électrique CA PowerQuest PQ-716 de
2 m. Il est recommandé d’enregistrer le produit. En cas de perte de vos documents de propriété originaux, votre
enregistrement peut être utilisé pour déterminer si l’unité est dans la période de garantie.
Informations | avertissements sur la sécurité
Avant d’utiliser le PowerQuest 505 EU, veuillez lire et respecter toutes les consignes de sécurité et d’utilisation.
Conservez ces instructions pour une référence future.
¡Ne désassemblez pas et ne modiez pas le PowerQuest 505 EU de quelque manière que ce soit.
L’appareil ne contient aucune pièce devant être entretenue par l’utilisateur.
¡Gardez au sec et évitez une humidité excessive.
¡Ne laissez aucun liquide ni d’autres corps étrangers pénétrer dans l’appareil.
Service | retour à AudioQuest
L’entretien de PowerQuest 505 EU doit être eectué par AudioQuest, et n’est requis que dans les cas suivants :
¡PowerQuest 505 EU a été exposé à de la pluie, à des inondations ou à une humidité extrême.
¡PowerQuest 505 EU ne semble pas fonctionner normalement. (consulter le « Guide de dépannage »)
¡PowerQuest 505 EU est tombé et a subi des dommages physiques considérables.
Lors du renvoi du PowerQuest 505 EU à AudioQuest pour réparation (ou de son expédition pour toute autre
raison), veiller à utiliser les matériaux d’emballage homologués par le fabricant. Si certains manquent (carton
d’emballage double, deux inserts en mousse, un sac en polyéthylène), obtenir leur remplacement auprès
d’AudioQuest. Nous proposons des matériaux d’emballage à un prix nominal ; les frais d’expédition seront payés
par la personne ou l’entreprise qui commande les matériaux d’emballage. Ne pas recourir à d’autres méthodes
d’emballage, notamment à celles fournies ou suggérées par les compagnies d’emballage ou transport de colis.
Ces méthodes et matériaux peuvent gravement endommager le produit et sa nition. Même la perte du sac en
polyéthylène épais sut à causer des dommages permanents de la nition pendant le transport. Si les matériaux
d’emballage d’origine sont perdus, veiller à obtenir des emballages de rechange auprès d’AudioQuest.
Source d’alimentation
Idéalement, la source électrique à laquelle PowerQuest 505 EU est connecté doit être susante pour une utilisation à
une tension nominale monophasée de 220-240 V et de 10 ampères (capacité de courant RMS ou supérieure).
Pour fonctionner correctement, PowerQuest 505 EU nécessite une mise à la terre de sécurité (fournie par la prise murale
du service d’alimentation CA).
Placement
PowerQuest 505 EU comporte quatre pieds en caoutchouc texturé permettant un placement en toute sécurité
sur n’importe quelle table, armoire, étagère ou plancher. Lorsque le montage en rack est nécessaire, ces pieds
peuvent être retirés à l’aide d’un tournevis Phillips standard. Le placement ou la proximité des autres éléments ne
sont pas d’une importance particulière et, sous une utilisation normale, le PowerQuest 505 EU ne dégage aucune
chaleur notable. PowerQuest 505 EU peut être monté en rack dans une étagère standard de 19” en xant les
adaptateurs de rack 2U inclus. Pour xer les adaptateurs de rack optionnels sur le châssis de PowerQuest 505 EU,

17
retirez d’abord les trois vis Phillips à tête plate de la partie avant des deux côtés gauche et droit de l’assemblage
du couvercle. Ensuite, montez les adaptateurs du rack à plat contre l’avant du panneau. Enn, xez les adaptateurs
du rack en place en installant les vis Phillips à tête cylindrique du kit de montage sur rack.
Lorsque des installations dans des espaces exigus ne permettent pas de disposer d’un espace susant dans
un rack, une étagère ou une armoire, PowerQuest 505 EU peut être placé sur le côté. Ce positionnement ne
compromettra pas la sécurité ou les performances, mais nous recommandons de placer une serviette ou un tapis
doux sous l’unité pour éviter que le châssis et le panneau avant ne soient rayés ou abimés de quelque manière
que ce soit.
Connexion aux composants audio/vidéo
Acheminement des câbles d’alimentation
Une fois le PowerQuest 505 EU en place, un câble électrique CA à courant élevé de 10 ampères (ou plus) doit être
raccordé au connecteur d’entrée CA du panneau arrière (IEC-C14). Le câble électrique CA doit être équipé d’un
connecteur femelle IEC-C13 et d’une prise mâle 220-240 VCA EU/Schuko avec mise à la terre pour une utilisation.
Nous recommandons vivement l’utilisation du câble électrique CA PowerQuest fourni ou de tout autre câble
électrique CA AudioQuest des séries « NRG-Z », « Wind » ou « High-Current Storm ».
Face au panneau arrière de PowerQuest 505 EU, l’entrée IEC-C14 se trouve sur le côté inférieur gauche de l’unité. Le
câble électrique CA doit être connecté à une prise CA appropriée (voir « Source d’alimentation »).
Dans la mesure du possible, il est préférable de laisser au moins env. 7 cm entre les câbles CA et n’importe
quel câble de signal. Lorsque cela n’est pas possible dans un agencement pratique du câblage du système, le
croisement des câbles CA et des câbles de signal à 90 degrés est le meilleur moyen de minimiser les bruits induits.
Prises à courant élevé | faible impédance
L’unité dispose de trois prises électriques à courant élevé/faible impédance (numérotées « 1 » à « 3 » – trois prises
discrètes au total). Les amplicateurs de puissance, les amplicateurs monoblocs, les amplicateurs intégrés, les
récepteurs alimentés ou les caissons de base alimentés doivent être connectés à ces deux prises.
Toutefois, les trois autres prises CA (ltrage du bruit ultra-linéaire), ne sont pas optimisées pour la plupart des
amplicateurs de puissance. Elles ont été optimisées pour les préamplicateurs audio de niveau ligne, les DAC,
les lecteurs universels, les platines vinyles et les produits vidéo qui utilisent des circuits d’amplication de tension
à courant constant. Ces circuits ne sourent jamais de compression de courant, mais leur niveau d’entrée plus
faible et leur gain plus élevé nécessitent une solution plus robuste pour la dissipation du bruit. C’est la clé des
blocs d’alimentation CA distincts de PowerQuest 505 EU, dans lesquelles chaque circuit n’est pas traité de la même
manière, mais plutôt isolé bloc par bloc et optimisé pour obtenir les meilleures performances.
Prises électriques ltrées ultra-linéaires
Il existe quatre prises (4 prises discrètes en tout, numérotées « 4 » à « 7 ») qui utilisent cette technologie dans
le PowerQuest 505 EU. Les huit prises sont à leur tour isolées des prises à courant élevé/faible impédance,
numérotées de 1 à 3. C’est très avantageux pour le contrôle des interactions complexes des fréquences radio et
autres bruits induits présents dans le courant alternatif des services publics, le contrôle du bruit qui sera présent
sur et dans chaque câble CA et le contrôle du bruit généré à l’intérieur des composants du système qui « reue »
dans les circuits de sortie de PowerQuest 505 EU.
Il serait facile de recommander de placer les composants numériques ou vidéo dans les prises 4, 5 et les
composants audio de niveau ligne et les tables tournantes dans les prises 6 et 7 mais la recherche d’une
performance optimale est plus complexe. Cette stratégie fonctionnera, même bien, mais une certaine

18
expérimentation est préconisée, sachant qu’aucun ltre ne peut éliminer 100 % de tous les bruits. Bon nombre
de ces formes d’ondes induites par les fréquences radio possède des ondes sinusoïdales aussi petites que le bord
d’un morceau de papier, et les interactions sont complexes. Tant que les amplicateurs de puissance sont branchés
dans les bonnes prises (1 à 3) et que les autres composants sont dans les prises 4 à 7, vous devriez bénécier de
performances exemplaires.
Connexions CA suggérées
505
16 Amp
Rated
AC Cord
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Amplicateur
stéréo
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Préamplicateur
de niveau
ligne
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Préamplicateur
phono
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
DAC/
Lecteur
Réseau
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Commutateur de
Réseau
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Haut-parleur
alimenté
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Caisson de
basses
Phono Amp
Cable / Sat Box DAC
Switcher
Line-Level Pre Amp
Mono Block
Remarque : les prises 4 à 7 sont soumises à de nombreuses variables et conditions de circuit, l’expérimentation
est donc encouragée pour obtenir les meilleurs résultats possibles. Les amplicateurs de puissance
doivent être connectés aux prises 1 à 3.

19
Fonctionnement et utilisation en continu
Interrupteur d’alimentation | disjoncteur et indicateur d’alimentation à LED
Une fois que les câbles CA sont correctement connectés à la prise de courant alternatif et que les composants
sont branchés dans les bonnes prises de courant, il est possible d’alimenter le PowerQuest 505 EU en toute
sécurité. Sur le côté droit du panneau avant du PowerQuest 505 EU, se trouve un interrupteur à bascule noir.
Appuyer fermement sur le haut de l’interrupteur à bascule pour l’enfoncer de sorte que sa partie supérieure
soit alignée avec le panneau avant. Au bout de quelques secondes généralement, un ou plusieurs déclics de
relais à l’intérieur du PowerQuest 505 EU. En même temps, le voyant indicateur d’alimentation LED du panneau
frontal s’allume en vert pour indiquer que l’appareil est opérationnel (se cela ne se produit pas, voir le « Guide de
dépannage » dans
ce manuel).
Indicateur de protection contre les surtensions
Une partie de la protection contre les surtensions non-sacricielle du PowerQuest 505 EU est dédiée à un circuit de
coupure en cas de tension extrême à action rapide. Si plus de 270 VCA sont présents sur la ligne CA entrante pendant
plus d’un quart de seconde, le circuit ouvrira instantanément un relais à haute intensité qui coupera l’alimentation CA
du toutes les prises CA de PowerQuest 505 EU, activant l’indicateur d’alerte à LED rouge du panneau frontal « Protection
contre la surtension ». Une fois que l’incident est passé ou que le défaut de câblage du bâtiment a été corrigé, le circuit
se réengage automatiquement.
Durée de rodage | Utilisation continue
Le PowerQuest 505 EU est fabriqué à partir d’une variété de composants passifs et actifs. En tant que tel,
PowerQuest 505 EU permet une utilisation continue, tout comme n’importe quel autre composant audio/vidéo.
Cela ne veut pas dire que vous serez obligé de « sourir » pendant des semaines ou des mois de performances
intolérables jusqu’au « jour magique » où les pièces seront complètement rodées et prêtes. Au contraire, le
PowerQuest 505 EU fonctionnera très bien dès l’instant où vous l’utiliserez. Il s’améliorera progressivement, par
petits paliers, sur une période d’environ deux semaines. Laisser le PowerQuest 505 EU allumé pendant cette
période aidera le processus, il est également tout à fait acceptable d’éteindre l’unité; faire cela augmentera
simplement le temps nécessaire pour atteindre le « rodage » nal.
PowerQuest 505 EU bénécie d’une garantie de 5 ans, mais a été conçu pour durer plus de deux décennies. Pour
autant que PowerQuest 505 EU soit utilisé à l’intérieur d’une maison, d’un magasin, d’un studio ou d’un bureau
avec des conditions ambiantes raisonnables (7 degrés à 38 degrés Celsius, avec moins de 20 % d’humidité), il peut
être laissé en utilisation continue; aucune pièce n’est sujette à l’usure.

20
Spécications
PowerQuest 505 EU
¡Suppression des surtensions : non-sacricielle (aucun dommage avec des tests de surtension d’entrée
répétés de 6000 V/3000 A, ce qui est le maximum pouvant survivre à travers le panneau électrique CA
d’un bâtiment).
¡Voltage d’arrêt en cas de tension extrême : 270 VCA (activera le relais principal à haute intensité pour
qu’il s’ouvre en moins de 0,25 seconde; se réinitialise automatiquement lorsque la puissance entrante se
situe dans une plage de sécurité).
¡Filtrage du bruit en mode diérentiel : dépasse largement 22 dB de 30 kHz à 1 GHz, linéarisé pour une
impédance de ligne (croissante) dynamique présentant la fréquence (source) et une charge de 10 à 50
ohms, dépendant du courant du système.
¡Filtrage du bruit en mode commun : dépasse largement 22 dB de 30 kHz à 100 MHz, linéarisé pour une
impédance de ligne (croissante) dynamique présentant la fréquence (source) et une charge de 10 à 50
ohms, dépendant du courant du système.
¡Capacité maximale du courant d’entrée : 10 ampères RMS
¡7 prises CA : 3 prises à courant élevé; 4 ltrages ultra-linéaires.
¡Consommation électrique : typiquement, moins de 0,5 ampère à l’entrée 220-240 VCA, avec tous les
composants connectés en fonctionnement.
¡Dimensions : 43,0 cm de large x 8,6 cm de haut (9,0 cm avec pieds attachés) x 34,0 cm de profondeur
(2 adaptateurs de montage en rack 2U fournis) 17.0” L x 3.4” H (3.5” avec pieds attachés) x 13.4” P
¡Poids : 4,90 kg
PowerQuest PQ-716 Câble électrique CA (2 m)
¡2,5 mm2 | Capacité de 16 A RMS à 220-240V 50Hz; prise murale mâle NEMA avec connecteur
femelle IEC C-13
¡Conducteurs semi-solides concentriques en cuivre à long grain (LGC)
¡Technologie ZÉRO (aucune d’impédance caractéristique) pour un transfert de courant sans compression
¡La technologie RF/ND minimise les problèmes de circuit en supprimant les bruits RF induits
¡Les conducteurs à direction contrôlée garantissent que le bruit induit est correctement drainé et dissipé
Guide de dépannage
Chez AudioQuest, nous apprécions que vous nous contactiez. Toutefois, si vous avez des questions, des problèmes
ou si vous pensez que votre PowerQuest 505 EU nécessite un entretien, veuillez commencer par ces étapes.
Il n’y a pas de courant dans aucune des prises électriques de courant alternatif.
Lorsque l’indicateur d’alimentation LED du panneau avant du PowerQuest 505 EU passe au vert, l’appareil est
opérationnel. Si l’indicateur Protection enclenchée n’est pas allumé, envisagez ce qui suit :
• La partie supérieure de l’interrupteur basculant du panneau avant est-elle complètement alignée avec le châssis?
• Le câble électrique CA est-il entièrement inséré dans la prise d’entrée CA du PowerQuest 505 EU?
• Le câble électrique CA est-il correctement branché dans la prise murale de service de courant alternatif?
• La prise secteur (CA) murale fonctionne-t-elle correctement?
Branchez dans la prise un autre composant, produit ou lampe pour vérier que l’alimentation est présente et que
le disjoncteur du panneau électrique ne s’est pas déclenché. S’il n’y a qu’une ou deux prises de courant alternatif
qui n’ont pas de puissance de sortie, il se peut qu’un composant ne fonctionne pas correctement. Vériez la prise
CA avec un appareil simple et connu comme une lampe.
