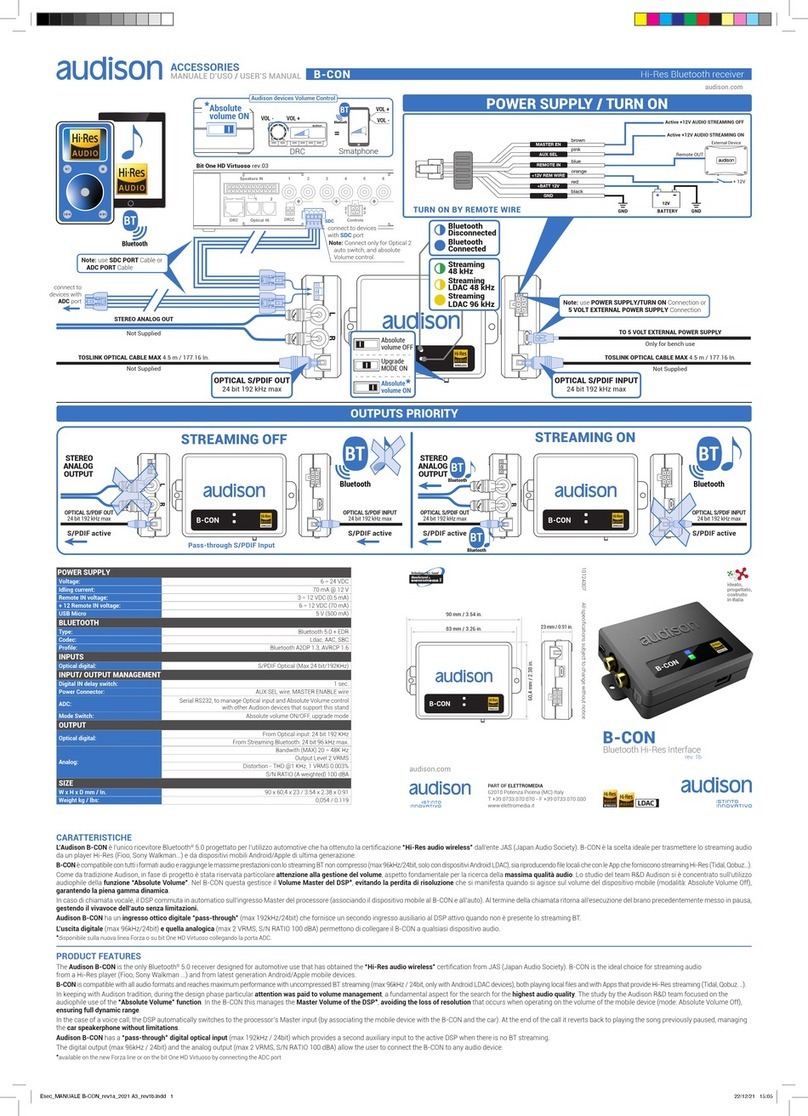

Audison B-CON User manual
Hi-Res Bluetooth receiver
B-CON
audison.com
ACCESSORIES
MANUALE D’USO /USER’S MANUAL
CARATTERISTICHE
L’Audison B-CON è l’unico ricevitore Bluetooth® 5.0 progettato per l’utilizzo automotive che ha ottenuto la certicazione “Hi-Res audio wireless” dall’ente JAS (Japan Audio Society). B-CON è la scelta ideale per trasmettere lo streaming audio
da un player Hi-Res (Fioo, Sony Walkman...) e da dispositivi mobili Android/Apple di ultima generazione.
B-CON è compatibile con tutti i formati audio e raggiunge le massime prestazioni con lo streaming BT non compresso (max 96 kHz/24 bit, solo con dispositivi Android LDAC), sia riproducendo le locali che con le App che forniscono streaming Hi-Res (Tidal, Qobuz...).
Come da tradizione Audison, in fase di progetto è stata riservata particolare attenzione alla gestione del volume, aspetto fondamentale per la ricerca della massima qualità audio. Lo studio del team R&D Audison si è concentrato sull’utilizzo
audiophile della funzione “Absolute Volume”. Nel B-CON questa gestisce il Volume Master del DSP*, evitando la perdita di risoluzione che si manifesta quando si agisce sul volume del dispositivo mobile (modalità: Absolute Volume Off),
garantendo la piena gamma dinamica.
In caso di chiamata vocale, il DSP commuta in automatico sull’ingresso Master del processore (associando il dispositivo mobile al B-CON e all’auto). Al termine della chiamata ritorna all’esecuzione del brano precedentemente messo in pausa,
gestendo il vivavoce dell’auto senza limitazioni.
Audison B-CON ha un ingresso ottico digitale “pass-through” (max 192 kHz/24 bit) che fornisce un secondo ingresso ausiliario al DSP attivo quando non è presente lo streaming BT.
L’uscita digitale (max 96 kHz/24 bit) e quella analogica (max 2 VRMS, S/N RATIO 100 dBA) permettono di collegare il B-CON a qualsiasi dispositivo audio.
*disponibile sulla nuova linea Forza o su bit One HD Virtuoso collegando la porta ADC.
PRODUCT FEATURES
The Audison B-CON is the only Bluetooth®5.0 receiver designed for automotive use that has obtained the “Hi-Res audio wireless” certication from JAS (Japan Audio Society). B-CON is the ideal choice for streaming audio
from a Hi-Res player (Fioo, Sony Walkman ...) and from latest generation Android/Apple mobile devices.
B-CON is compatible with all audio formats and reaches maximum performance with uncompressed BT streaming (max 96 kHz/24 bit, only with Android LDAC devices), both playing local les and with Apps that provide Hi-Res streaming (Tidal, Qobuz. ..).
In keeping with Audison tradition, during the design phase particular attention was paid to volume management, a fundamental aspect for the search for the highest audio quality. The study by the Audison R&D team focused on the
audiophile use of the “Absolute Volume” function. In the B-CON this manages the Master Volume of the DSP*, avoiding the loss of resolution that occurs when operating on the volume of the mobile device (mode: Absolute Volume Off),
ensuring full dynamic range.
In the case of a voice call, the DSP automatically switches to the processor’s Master input (by associating the mobile device with the B-CON and the car). At the end of the call it reverts back to playing the song previously paused, managing
the car speakerphone without limitations.
Audison B-CON has a “pass-through” digital optical input (max 192 kHz/24 bit) which provides a second auxiliary input to the active DSP when there is no BT streaming.
The digital output (max 96 kHz/24 bit) and the analog output (max 2 VRMS, S/N RATIO 100 dBA) allow the user to connect the B-CON to any audio device.
*available on the new Forza line or on the bit One HD Virtuoso by connecting the ADC port
POWER SUPPLY
Voltage: 6 ÷ 24 VDC
Idling current: 70 mA @ 12 V
Remote IN voltage: 3 ÷ 12 VDC (0.5 mA)
+ 12 Remote IN voltage: 6 ÷ 12 VDC (70 mA)
USB Micro: 5 V (500 mA)
BLUETOOTH
Type: Bluetooth 5.0 + EDR
Codec: Ldac, AAC, SBC
Prole: Bluetooth A2DP 1.3, AVRCP 1.6
INPUTS
Optical digital: S/PDIF Optical (Max 24 bit/192 kHz)
INPUT/ OUTPUT MANAGEMENT
Digital IN delay switch: 1 sec.
Power Connector: AUX SEL wire, MASTER ENABLE wire
ADC: Serial RS232, to manage other Audison devices
that support this standard
Mode Switch: Absolute volume ON/OFF, upgrade mode
OUTPUT
Optical digital: From Optical input: 24 bit/192 kHz
From Streaming Bluetooth: 24 bit/96 kHz max.
Analog:
Bandwidth (MAX) 20 ÷ 48k Hz
Output Level 2 VRMS
Distortion - THD @1 kHz, 1 VRMS 0.003%
S/N RATIO (A weighted) 100 dBA
SIZE
W x H x D mm / In. 90 x 60,4 x 23 / 3.54 x 2.38 x 0.91
Weight kg / lbs: 0,054 / 0.119
OUTPUTS PRIORITY
STREAMING OFF
L R
Not Supplied
TOSLINK OPTICAL CABLE MAX 4.5 m / 177.16 In.
STEREO
ANALOG
OUTPUT
Not Supplied
Only for bench use
TOSLINK OPTICAL CABLE MAX 4.5 m / 177.16 In.
TO 5 VOLT EXTERNAL POWER SUPPLY
Not Supplied
STEREO ANALOG OUT
L R
Absolute
volume OFF
Upgrade
MODE ON
Absolute
volume ON
OPTICAL S/PDIF OUT
24 bit/192 kHz max
DRCC
molexmolex
molex
Bluetooth
Connected
Bluetooth
Disconnected
Streaming
48 kHz
Streaming
LDAC 48 kHz
Streaming
LDAC 96 kHz
Bit One HD Virtuoso rev.03
POWER SUPPLY / TURN ON
External Device
Remote OUT
Active +12V AUDIO STREAMING OFF
Active +12V AUDIO STREAMING ON
+ 12V
GNDBATTERY
TURN ON BY REMOTE WIRE GND
pink
orange
blue
brown
black
red
REMOTE IN
+BATT 12V
+12V REM
GND
MASTER EN
AUX SEL
connect to
devices with
ADC port
Note: use SDC PORT Cable or
ADC PORT Cable
Note: Connect only for Optical 2
auto switch, and Absolute
Volume control.
Note: use POWER SUPPLY/TURN ON Connection or
5 VOLT EXTERNAL POWER SUPPLY Connection
connect to devices
with SDC port
OPTICAL S/PDIF INPUT
24 bit/192 kHz max
OPTICAL S/PDIF INPUT
24 bit/192 kHz max
S/PDIF activeS/PDIF active
Pass-through S/PDIF Input
STREAMING ON
L R
OPTICAL S/PDIF INPUT
24 bit/192 kHz max
S/PDIF active
OPTICAL S/PDIF OUT
24 bit/192 kHz max
STEREO
ANALOG
OUTPUT
OPTICAL S/PDIF OUT
24 bit/192 kHz max
S/PDIF active
SDC
BT
Bluetooth
BT
Bluetooth
BT
Bluetooth
BT
Bluetooth
BT
Bluetooth
*
BT
Bluetooth
VOL +
VOL -
Absolute
volume ON
=
Smartphone
DRC
VOL +VOL -
Audison devices Volume Control
*
23 mm / 0.91 in.
60,4 mm / 2.38 in.
90 mm / 3.54 in.
83 mm / 3.26 in.
B-CON
Hi-Res Bluetooth receiver
rev. 1e
All specications subject to change without notice10124807
PART OF ELETTROMEDIA
62018 Potenza Picena (MC) Italy
T +39 0733 870 870 - F +39 0733 870 880
www.elettromedia.it
audison.com
Esec_MANUALE B-CON_2022 A3_rev1e.indd 1Esec_MANUALE B-CON_2022 A3_rev1e.indd 1 21/03/22 17:4821/03/22 17:48
Hi-Res Bluetooth receiver
B-CON
audison.com
ACCESSORIES
MANUALE D’USO /USER’S MANUAL
Android
Apple
Pairing dispositivi iOS / Apple devices pairing
Seguire le fasi sopra riportate per accoppiare il B-CON con il vostro dispositivo IOS.
Follow the steps above to pair the B-CON with your IOS device
Attiva la modalità Bluetooth del tuo telefono, subito inizierà la ricerca di tutti i dispositivi BT. Selezionare
Audison B-CON.Una volta accoppiato, la scritta verrà evidenziata. Cliccare sopra la scritta Audison
B_CON evidenziata per entrare nelle impostazioni del dispositivo, attivare la voce Audio.
Enable your phone’s Bluetooth mode, it will immediately start searching for all BT devices.
Select Audison B-CON. Once paired, the name will be highlighted. Click on the Audison B_CON
highlighted name to enter the device settings, enable the Audio item.
Pairing dispositivi Android /Android devices pairing
1
Apri il menu principale e seleziona “Impostazioni”. Scorrere e selezionare “Info sul telefono”, seleziona “Informazioni software”.
Scorri verso il basso e clicca sette volte in rapida successione “Versione build”. Il menu “opzioni sviluppatore” risulta attivato.
Open the main menu and select “Settings”. Scroll and select “About phone” and select “Software information”. Scroll down and
tap “Build version” seven times in quick succession. The “developer options” menu is activated.
Attivazione menu “LDAC”/“LDAC” menu activation
2
x 7
ABSOLUTE VOLUME SETUP
Per passare dalla modalità Absolute Volume On/Off e viceversa, seguire la procedura.
1) Rimuovere la connessione Bluetooth dal proprio dispositivo mobile, dissociando il dispositivo B-Con.
2) Scollegare il connettore di alimentazione del B-CON.
3) Posizionare lo Switch nella posizione Absolute Volume ON o OFF, e ricollegare il connettore di alimentazione.
4) Eseguire un nuovo Pairing del B-Con con il proprio dispositivo mobile.
Each mode switch from “Absolute Volume On” to “Absolute Volume Off” and viceversa requires the following
procedure:
1) Remove the Bluetooth connection from the mobile phone, thus unpairing the B-CON device
2) Remove the B-CON supply connection
3) Set the switch on “Absolute Volume On” or “Absolute Volume Off” mode Connect the B-CON supply
4) Execute a new pairing between B-CON and the mobile phone.
Dal menu principale dei dispositivi
Bluetooth è possibile attivare/
disattivare la modalità LDAC.
From the main menu of the
Bluetooth devices it is possible to
enable/disable the LDAC mode
Selezionare Il codec LDAC, e successivamente ottimizzare le opzioni audio come riportato.
Il dispositivo Android è pronto per lo streaming Audio Hi-Res.
Select the LDAC codec, and then optimize the audio options as shown.
The Android device is ready for Hi-Res Audio streaming.
Entra nel menù “opzioni sviluppatore” e scorri no al menù “Codec Audio Bluetooth”
Enter the “developer options” menu and scroll down to the menu “Codec Audio Bluetooth”.
Attivazione LDAC e congurazione /LDAC activation and conguration
3
Informazioni per lo smaltimento di apparecchiature elettroniche ed elettriche (per i paesi europei che dispongono di sistemi di raccolta separata)
I prodotti contrassegnati con il simbolo del contenitore per riuti su ruote barrato da una X non possono essere smaltiti insieme ai normali riuti domestici. Questi prodotti elettrici ed elettronici devono
essere riciclati presso una struttura adeguata, in grado di trattare i prodotti stessi e i loro componenti. Per conoscere dove e come recapitare tali prodotti nel centro più vicino, contattare l’apposito ufcio
comunale. Il riciclaggio e lo smaltimento corretto contribuisce a tutelare l’ambiente e ad evitare effetti dannosi alla salute.
Information on electrical and electronic equipment waste (for those European countries which organize the separate collection of waste)
Products which are marked with a wheeled bin with an X through it can not be disposed of together with ordinary domestic waste. These electrical and electronic products must be recycled in proper
facilities, capable of managing the disposal of these products and components. In order to know where and how to deliver these products to the nearest recycling/disposal site please contact your
local municipal ofce. Recycling and disposing of waste in a proper way contributes to the protection of the environment and to prevent harmful effects on health.
Certicato di garanzia: Per maggiori informazioni visitare il sito Audison
Warranty certicate: For more information visit the Audison website.
Nota Importante:
Per assicurare la massima dinamica del segnale musicale si raccomanda di disabilitare l’equalizzatore del dispositivo
mobile connesso in Bluetooth.
Important Remark:
To ensure maximum dynamics of the music signal, it is recommended to disable the equalizer of the mobile device
connected with Bluetooth.
Priorità per il pairing Bluetooth:
Nel caso di un telefono già accoppiato con il vivavoce Bluetooth del veicolo, occorre effettuarne il disaccoppiamento prima di eseguire la procedura mostrata di seguito. Una volta terminata, è
possibile effettuare un nuovo pairing del proprio telefono con il vivavoce Bluetooth ed utilizzarlo per lo streaming audio tramite B-CON.
Priority for Bluetooth pairing
In case of a phone already paired with the vehicle Hands-free Bluetooth, it is needed to unpair it before executing the procedure shown below. Once terminated, it is possible to do a new pairing of
the phone with the vehicle Hands-free Bluetooth and to use it for audio streaming through the B-CON.
Esec_MANUALE B-CON_2022 A3_rev1e.indd 2Esec_MANUALE B-CON_2022 A3_rev1e.indd 2 21/03/22 17:4821/03/22 17:48
