ausdom aw525 User manual

720P WebCam
User’s Manual
MODEL: AW525

Introduction
Package Contents
Features
Thank you for purchasing AUSDOM AW525 720P HD
WebCam,AW525 is a WebCam with high-resolution, foldable
and easy to carry. Providing 720P HD resolution can capture
the video with the best resolution without any blurs. Built-in
microphone with noise reduction and recording functions.
AW525 also provides 2.0 super-large aperture making first-class
shots possible even in poor light.
Note: Please read this user manual carefully before using, and
keep it properly for future reference.
- High resolution HD 720P CMOS sensor
- Large window capture size:4000*3000
- Video mode: MJPG & YUY2
- Interface: USB2.0/1.1 port
- Transmission rate: (640*480) 30F/S; (1280*720) 30F/S
- Non-Compression Image Processor
- AWB (Automatic Whiteness Balance)
- 4-layer film-coated glass lens group
- Photo frame function and built-in microphone
- Photographed function
System Requirements
- IBM PC or compatible PC or laptop with USB port
- Pentium 1G or higher CPU
- Over 500MB free hard-disc space
- CD-ROM driver
- 256MB memory
- Support DirectX 9.0 VGA card
- Windows XP/Vista/7/8
- WebCam*1
- User Manual*1
- CD Driver*1
EN-1

For HD 720P Video Recording
Product Overview
- 2.4GHz Intel CoreTM 2 Duo
- 2 GB RAM
- 1GB hard drive space
- USB 2.0 port
Mounting and Connecting the Camera
Place the WebCam where you want it on a computer monitor
or a flat surface desktop. For a computer monitor deployment,
place the WebCam on your computer monitor to grip the edge
of the screen with the foldable flexible clip. After fixing the
WebCam, connect the USB cable to your PC’s USB port.
EN-2
OR
Driver Installation
On a PC MonitorOn a Desk
Foldable
720P Camera lens Photograph
USB Connection
Cable

EN-3
1. Power on your computer.
2. Connect the WebCam’s USB cable to the USB port of your
computer.
3. Insert the supplied CD into your CD-ROM drive.
4. The installation dialog screen will appear, follow the
instructions on the screen to finish the installation. (If the
auto-run program does not be launched, click on the Start│My
Computer and then double click the AUSDOM 720P camera
driver.exe to begin the installation)
Note:
1. Please make sure the connection between your PC and
WebCam is correctly before installing the driver.
2. If your computer system is windows 7/8/vista, it won’t
appear the USB Video Device, so you can use the video
software ”AMCap” in CD-Driver
3.If you don’t want to use microphone, the setting steps are as
follows:
Mycomputer→Press“right-handbutton”→Manage→Device
manager→Sound, Game, Video controller→USB Audio device
→Press “right-hand” button→Stop
4.How to adjust microphone volume?
- XP system:right click the voice icon in the lower right
corner,open the volume controller→Option→Attribute→Audio
mixer→Choose“USB Audio Device” or “USB Microphone”→
Sure→Adjust volume as your need.
- Win7/8 system: Control panel→Sound→Record→Double
click USB Audio Device or USB Microphone→Microphone
attribute→level→ Adjust volume as your need.
5. The supplied CD-ROM doesn’t have to be installed, the
camera also can be used normally.
Advanced Settings
By clicking the Video Capture Filter, 一ou can enter into
advanced settings.
You can adjust the quality of the picture as follows.

EN-4
1.Adjust the
parameter to your
favorite setting
2.It’s very important
to set the frequency
the same as your
local power.
Special effects setting
field
Photo frame setting
field
With this function, user
can edit the photo
frame themselves.

Click check in certain mode, users can achieve digital
zoom and picture moving function.
EN-5

EN-6
Note: Features and technical specifications are subject to
change without notice, we apologize for any inconvenience.
Specifications
Zoom No
2.0
4-layer film coated glass lens
group
Horizontal: 60°
F/No.
Lens Material
Viewing Angle
Lens Spec.
Built-in
-36dB±2dB
Omni-directional
MIC.
S.P.L
Directivity
Microphone
Spec.
Hardware Spec.
JPG
1280*720
Photo Format
Windows7, windows XP2,
Windows8, Windows Vista
Support OS (UVC)
Video
Resolution
Video/Image
Spec.
Operating Temp.
-20˚C-80˚C
-10˚C-50˚C
≤ 220MA
Power
Consumption
Storage Temp.
Min. Resolution: 160*120
30fps, Default: 1280*720
30fps
Max. Resolution: 1280*720
30fps
Min. Resolution: 160*120
30fps, Default: 1280*720
10fps
Max. Resolution: 1280*720
10fps
Video Resolution
(Video mode:
YUY2)
Video Resolution
(Video mode:
MJPG)

Einführung
Verpackungsinhalt
Eigenschaften
Wir bedanken uns für Ihren Kauf des AUSDOM AW525 720P
HD Webcam, AW525 ist eine Webcam mit hoher Auflösung,
klappbar und einfach zu tragen. Mit einer Auflösung von 720P
HD kann sie Videos mit der besten Auflösung ohne Unschärfe
aufzeichnen. Das integrierte Mikrofon mit Geräuschminderung
hat Funktionen zur Aufzeichnung. Die AW525 bietet auch 2.0
super-große Objektivöffnung und Sie können erstklassige
Aufnahmen auch bei schwachem Licht ausführen.
Hinweis: Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie, und halten Sie sie richtig für die Zukunft.
- Hochauflösung HD 720P CMOS Sensor
- Große Fenster Capture-Größe: 4000 * 3000
- Videomodus: MJPG und YUY2
- Schnittstelle: USB 2.0 / 1.1 Port
- Übertragungsrate: (640*480) 30F/S; (1280*720) 30F/S
- Nicht Compression Bildprozessor
- AWB (Automatic Weißsein Balance)
- 4-Schicht-Film beschichteten Glaslinsengruppe
- Fotorahmen-Funktion und Integriertes Mikrofon
- Fotografiert funktion
System Anforderungen
- IBM PC oder kompatible PC oder Laptop mit USB Port
- Pentium 1G oder höhere CPU
- Mehr als 500MB freier Speicherplatz auf Festplatte
- CD-ROM Driver
- 256 MB Speicher
- Unterstützung für DirectX 9.0 VGA Karte
- Windows XP/Vista/7/8
- 1 x Webcam
- 1 x Bedienungsanleitung
- 1 x CD Driver
DE-1

Für HD 720P Video Aufzeichnung
Produktübersicht
- 2.4GHz Intel CoreTM 2 Duo
- 2 GB RAM
- 1GB Festplattenplatz
- USB 2.0 Port

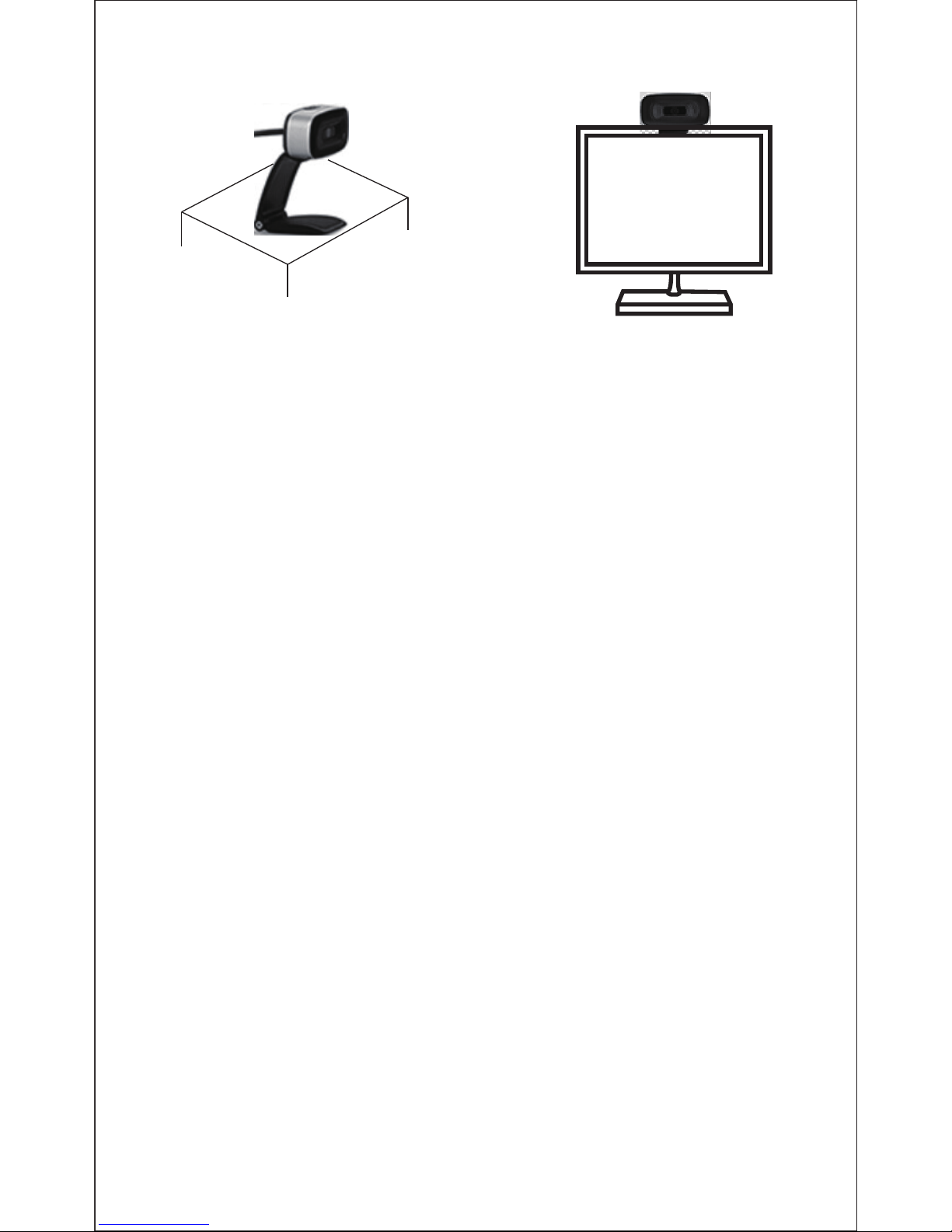

Befestigung und Verbindung der Kamera
Stellen Sie die Kamera am gewünschten Ort auf dem
Computerbildschirm oder auf einer ebenen Tischoberfläche
auf. Zur Anwendung auf dem Computerbildschirm, stellen Sie
die Webcam so auf, dass sie die Bildschirmkante mit dem
klappbaren flexiblen Clip greifen kann. Nach der Befestigung
der Webcam, verbinden Sie das USB Kabel mit dem USB
Port Ihres PC.
DE-2
Klappbar
ODER
720P Kameraobjektiv
Driverinstallation
Auf einem PC
Bildschirm
Auf einem Tisch
USB
Verbindungskabel
Foto

DE-3
1. Schalten Sie Ihren Computer ein.
2. Verbinden Sie das Webcam USB Kabel mit dem USB Port
Ihres Computers.
3. Legen Sie die mitgelieferte CD in Ihr CD-ROM Laufwerk.
4. Das Installation Dialogfenster erscheint, folgen Sie den
Anweisungen, um die Installation zu beenden. (Falls das
Autostart Programm nicht anläuft, klicken Sie auf Start│My
Computer und ein Doppelklick auf AUSDOM 720P camera
driver.exe, um die Installation anlaufen zu lassen)
Hinweis:
1.Stellen Sie bitte sicher, dass die Verbindung zwischen Ihrer
PC und der Webcam richtig ist, bevor Sie den Driver aufladen.
2. Wenn Ihr Computer unter Windows Vista/7/8/ausgeführt
wird, wird das Gerät nicht als USB-Videogerät angezeigt.
Verwenden Sie in diesem Fall die Videosoftware „AMCap“ auf
der Treiber-CD.
3. Gehen Sie wie folgt vor, um das Mikrofon abzuschalten:
Auf Computer “rechtsklicken → Verwalten → Geräte-Manager
→ Audio Video und Gamecontroller → Auf „USB-Audiogerät“
rechtklicken→Deaktivieren
4. Gehen Sie wie folgt vor, um den Mikrofonpegel zu regeln:
Betriebssystem Windows XP: Auf das Lautstärkesymbol in
der unteren rechten Ecke der Taskleiste rechtsklicken,
Lautstärkeregleröffnen → Optionen → Attribute → Audiomixer
→„USB-Audiogerät“ oder „USB-Mikrofon“ auswählen →
Bestätigen→Pegel wie gewünscht einstellen.
Betriebssystem Windows 7/8: Systemsteuerung → Sound →
Aufnahme → Auf„USB-Audiogerät“ oder „USB-Mikrofon“
doppelklicken → Pegel → Mikrofon → Pegel wie gewünscht
einstellen.
5.CD-ROM-Laufwerk nicht installiert ist, kann die Kamera
auch in der Regel verwendet werden.
Erweiterte Einstellungen
Klicken Sie auf den Video Formatfilter, Sie können die
erweiterten Einstellungen öffnen. Auf dieser Seite können Sie
die Bildqualität anpassen.

DE-4
1. Passen Sie die
Parameter
entsprechend Ihrer
bevorzugten
Einstellung an
2. Es ist sehr wichtig,
die Frequenz auf
dieselbe Frequenz,
wie Ihre lokale
Stromver-
sorgung,einzustellen
Einstellungs feld für
Spezial effekte
Einstellungs feld für
Fotorahmen
Mit dieser Funktion
kann der Benutzer
sogar die Fotorahmen
selber bearbeiten
Attribute
Attribute

Klicken Sie auf Check in einem gewissen Modus und der
Benutzer kann digitalen Zoom und bewegte Bilder einstellen.
DE-5
Attribute
Attribute

DE-6
Technische Daten
Zoom Nein
2.0
4-Schicht-Film beschichteten
Glaslinsengrupp
Horizontal: 60°
F/No.
Linsenmaterial
Blickwinkel
Objektiv
Integriert
-36dB±2dB
Omni-direktional
Mikrofon
S.P.L
Ausrichtung
Mikrofon
Hardware
JPG
Fotoformat
Windows7, windows XP2,
Windows8, Windows Vista
OS Unterstützung
(UVC)
1280*720
Fotoauflösung
Video/Einzelbild
Arbeitstemperatur
-20˚C-80˚C
-10˚C-50˚C
≤ 220MA
Stromverbrauch
Lagertemperatur
Min. Auflösung: 160 x 120
30fps, Standard: 1280 x720
30fps
Max. Auflösung: 1280 x 720
30fps
Min. Auflösung: 160*120
30fps, Standard: 1280*720
10fps
Max. Auflösung: 1280*720
10fps
Videoauflösung
(Videomo-
dus:YUY2)
Videoauflösung
(Videomodus:M-
JPG)
Hinweis: Feature und Spec. können ohne vorherige
Ankündigung geändert werden.

Введение
Содержимое упаковки
Описание
Благодарим вас за приобретение камеры AUSDOM
AW525 720P HD. Веб-камера AW525 обладает высоким
разрешением, является складной и удобной для
переноски. Веб-камера может снимать четкое видео с
высоким разрешением 720P в формате HD. Она
оснащена встроенным микрофоном с шумоподавлением
и функцией записи. Объектив камеры AW525 имеет
супер-большую диафрагму 2.0, которая позволяет
делать первоклассные снимки даже в условиях плохой
освещенности.
Примечание: Пожалуйста, прочитайте эту инструкцию
перед использованием, и сохранить его должным
образом для дальнейшего использования.
- CMOS-сенсор высокого разрешения HD 720P
- Большая область захвата изображения: 4000:3000
- Режим видео: MJPG и YUY2
- Интерфейс: Порт USB 2.0/1.1
- Скорость передачи данных: (640*480) 30 кдр/сек;
(1280*720) 30 кдр/сек
- Процессор изображений без сжатия
- Автоматический баланс белого
- Стеклянная линза с 4-слойным пленочным покрытием
- Функция фоторамки и встроенный микрофон
- Снято функция
Требования к системе
- IBM PC или совместимый ПК или ноутбук с портом USB
- Процессор Pentium 1 ГБ или более мощный
- Свыше 500 МБ свободного места на жестком диске
- Веб-камера * 1
- Руководство пользователя * 1
- CD-диск * 1
RU-1

Для записи видео с разрешением HD 720P
Обзор продукта
- Intel Core 2 Duo 2,4 ГГц
- ОЗУ 2 ГБ
- 1 ГБ свободного пространства на жестком диске
- Порт USB 2.0
Крепление и подключение камеры
Установите веб-камеру в желаемом месте на
мониторе компьютера или на поверхности рабочего
стола. Для крепления на мониторе компьютера
раскройте гибкий фиксатор и установите веб-камеру
на мониторе, захватив его край с помощью
фиксатора. Закрепив веб-камеру, подключите
USB-кабель к компьютеру через USB-порт.
RU-2
Складная
Объектив камеры 720P
USB-кабель
- Дисковод CD-ROM
- ОЗУ 256 МБ
- VGA-карта с поддержкой DirectX 9.0
- Windows XP/Vista/7/8
Фотография

RU-3
Установка драйвера
1. Включите свой компьютер.
2. Подсоедините USB-кабель веб-камеры к USB-порту
компьютера.
3. Вставьте установочный CD-диск в привод
компакт-дисков компьютера.
4. На экране появится диалоговое окно установки,
следуйте инструкциям на экране для завершения
установки. (Если программа автозагрузчика не
запустится, откройте Пуск│Мой компьютер и затем
дважды щелкните на AUSDOM 720P driver.exe, чтобы
начать установку)
Примечание.
1. Проверьте правильность соединения между ПК и
веб-камерой перед установкой драйвера.
2. Если на вашем компьютере установлена система
Windows 7/8/Vista, и камера не отображается как USB
видео устройство, то вы можете использовать
программное обеспечение для видео "AMCap" на
прилагаемом CD-диске.
3.Если вы не хотите использовать микрофон, то
выполните следующие шаги настройки:
Мой компьютер → Щелкните правой кнопкой мыши →
Управление → Диспетчер устройств → Звуковые,
игровые и видеоустройства → USB-аудио устройства →
Щелкните правой кнопкой мыши → Остановить
4.Как настроить громкость микрофона?
Wiindows XP: щелкните правой кнопкой мыши на значке
ИЛИ
На мониторе ПКНа рабочем столе

RU-4
Дополнительные настройки
Нажав на Фильтр видеосъемки, можно войти в
расширенные настройки，
На этой странице вы можете настроить качество
изображения.
1. Выберите
желаемое значение
параметров.
2. Очень важно
задать частоту так,
чтобы она совпадала
с параметрами
местной системы
электропитания
Attribute
громкоговорителя в нижнем правом углу и откройте
контроллер громкости → Параметры → Свойства →
Звуковой микшер → Выберите "Аудио устройство USB"
или "Микрофон USB" → Нажмите "Уверен" → Настройте
громкость, как вам нужно.
Система Win7/8/: Панель управления → Звук → Запись
→ Дважды щелкните USB аудио устройство или USB
микрофон → Уровни → Настройте громкость, как вам
нужно.
5.Если дисковод CD-ROM не установлен, камеру все же
можно использовать в обычном режиме.

Установив флажок в соответствующем режиме,
пользователь может включить цифровой зум и функцию
перемещения изображения
RU-5
Поле настройки
специальных
эффектов
Поле настройки
рамки для
фотографий
С помощью этой
функции
пользователь может
даже
самостоятельно
редактировать
фоторамку
Attribute
Attribute

RU-6
Технические характеристики
Масштабирование Нет
2.0
Стеклянная линза с
4-слойным пленочным
покрытием
По горизонтали: 60°
F/число
Материал линзы
Угол обзора
Объектив
Встроенный
36 дБ+2 дБ
Всенаправленный
Микрофон
УЗД
Направленность
Микрофон
Аппаратные
характеристики
JPG
1280*720
Формат
фотографий
Windows7, Windows XP2,
Windows 8 и Windows Vista
Поддержка ОС
(стандарт UVC)
Разрешение фото
Видео и
Темп. эксплуатации
-20˚C-80˚C
-10˚C-50˚C
≤ 220MA
Потребляемая
мощность
Темп. хранения
Мин. разрешение: 160*120
30 кдр/сек,
По умолчанию: 1280*720 30
кдр/сек
Макс.разрешение: 1280*720
30 кдр/сек
Мин. разрешение: 160*120
30 кдр/сек,
По умолчанию: 1280/720 10
кдр/сек
Макс.разрешение: 1280*720
10 кдр/сек
Разрешение
видео (режим
видео: YUY2)
Разрешение
видео (режим
видео: MJPG)
Примечание. Функции и технические характеристики
могут быть изменены без предварительного
уведомления.

Présentation
Contenu de l’emballage
Caractéristiques
Merci d'avoir acheté le AUSDOM AW525 720P HD WebCam,
La AW525 est une WebCam haute résolution, pliante et facile
à transporter. Dotée d’une résolution HD 720P, elle capture
des images vidéo très piquées et sans flou. Micro intégré avec
atténuation de bruit et fonctions d’enregistrement. L’optique
de la AW525 ouvre à f/2, ce qui permet d’excellentes prises de
vues même en faible éclairage.
Remarque: S'il vous plaît lire ce manuel attentivement avant
d'utiliser, et de le conserver correctement pour référence
future.
- Capteur CMOS haute résolution 720P
- Fenêtre de capture de grande taille : 4000x3000
- Modes vidéo : MJPG et YUY2
- Interface : ports USB 2.0/1.1
- Vitesse de transmission : (640x480) 30 i/s ; (1280x720) 30 i/s
- Processeur image sans compression
- Balance des blancs automatique (AWB)
- Optiques traitées 4 couches
- Fonction « Photo frame » et micro intégré
- Fonction photographié
Configuration requise
- PC IBM, ou ordinateur compatible, ou ordinateur portable
avec port USB
- Processeur Pentium 1G ou supérieur
- Plus de 500 Mo d’espace libre dans le disque dur
- Lecteur de CD-ROM
- 256 Mo de mémoire
- 1 WebCam
- 1 mode d’emploi
- 1 CD contenant le logiciel pilote
FR-1
